„Evolux“ duomenų centro šviesolaidžio kabelių sprendimas
Sukurkite RFQ{0}}paruoštą pasyviojo pluošto BOM su MPO / MTP magistralėmis ir pertraukomis, LC pataisų laidais, OM3 / OM4 daugiamodėmis arba OS2 vieno -režimo parinktimis, suderinamais adapteriais ir konkrečiu projektu-žymėjimu.
Atsiųskite savo kabelių MK Peržiūrėkite patikrintus produktus
Įkurta 2013 m
Įmonės profilio publikavimas
10+ metų
Skaidulinės optikos pramonės patirtis nurodyta vietoje
Masiniai mėginiai
Pavyzdinis, mažos{0}}partijos ir apimties užsakymų palaikymas
IL/RL dokumentacija
Baigti projektai
Didelio{0}}tankio šviesolaidžio kabeliai serverių patalpoms, įmonės tinklams ir debesų infrastruktūrai
„Evolux“ tiekia pasyvų ryšį duomenų centrų šviesolaidinio kabelių projektams, įskaitant LC pataisų laidus, MPO/MTP kabelių rinkinius, OM3 ir OM4 daugiamodius kabelius, OS2 vieno-modžių kabelius, šviesolaidžio adapterius ir tinklelius. Asortimentas apima įrangos pataisymą, spintelių jungtis, pagrindines magistrales, pertraukų perėjimus ir struktūrinius kabelių judesius, papildymus ir pakeitimus. Duomenų centrų operatoriai, tinklo integratoriai, kabelių rangovai ir platintojai gali įsigyti standartinių produktų, prašyti pavyzdžių arba parengti projekto MK mažoms{6}}partijoms ir masinei gamybai. Kaip duomenų centrų šviesolaidinių kabelių gamintoja ir OEM šviesolaidinių kabelių surinkimo tiekėja, „Evolux“ gali peržiūrėti jungčių derinius, skaidulų režimą, poliravimą, ilgį, apvalkalą, spalvą, ženklinimą ir pakuotę. Pirkėjai, planuojantys didelio-tankio MPO/MTP kabelių sprendimą, kartu su užklausa turėtų pateikti siųstuvo-imtuvo sąsają, skaidulų skaičių, lytį ir poliškumą.
Duomenų centrų pluošto kabelių gaminiai su patikrintomis specifikacijomis
Toliau pateiktose produktų kortelėse naudojami pavadinimai, parinktys ir skaitinės reikšmės, paskelbtos „Evolux“ produktų puslapiuose. Galutinėse citatose turėtų būti nurodytas pasirinktas nuostolių laipsnis, jungties žemėlapis ir kabelio konstrukcija, nes ne kiekviena parinktis tinka kiekvienam įrenginiui.

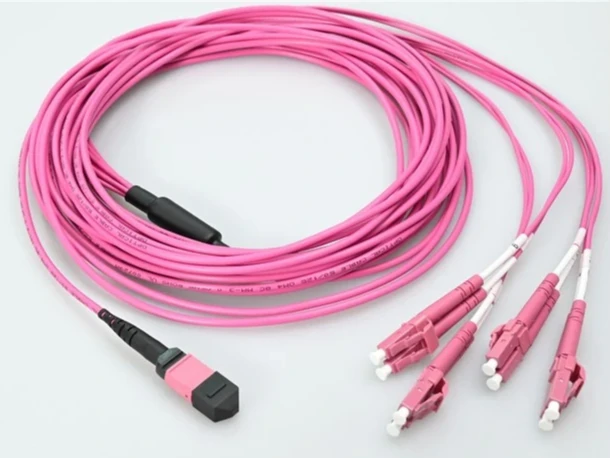

MTP Female į 4 × LC UPC Duplex, 8 pluoštų OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Mažiau arba lygus 0,2 dB
- 3,0 mm OFNP kabelis; 150 m esant 40/100G ir 850 nm

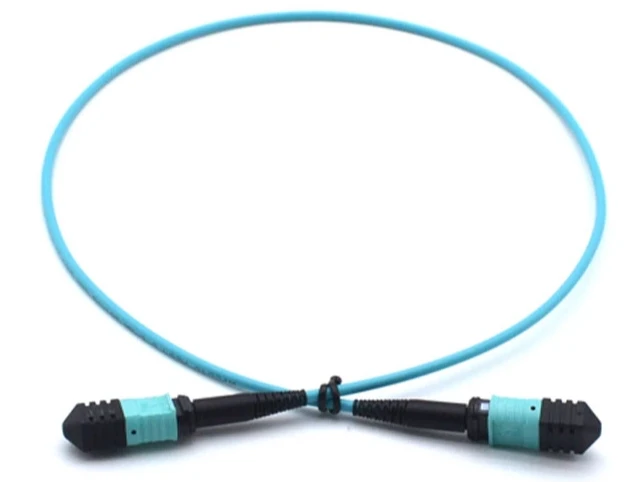

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12 skaidulų OM3 mazgas
- 3,0 mm LSZH kabelis; paskelbta 1 m konfigūracija
- MM mažas-pralaimėjimas IL: tipiškas<0.30 dB; max <0.5 dB

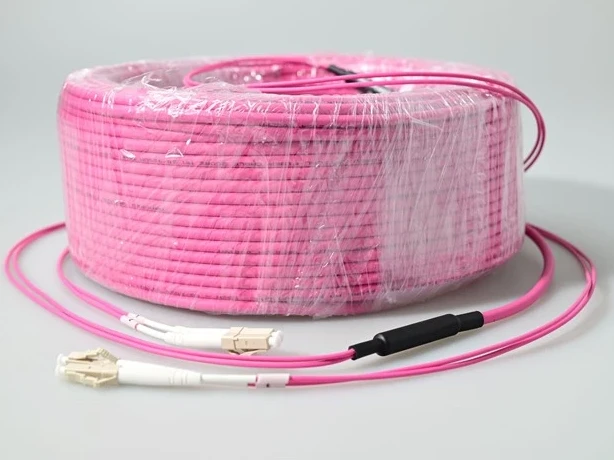

LC į LC OM4 daugiamodis dvipusis pataisymo laidas
- 1,25 mm mažo-form-koeficiento įvorė
- IEC 61754-20 jungties sąsaja
- Nurodytos stovo, jungties ir pritaikytų kabelių parinktys
LC UPC OM3 Uniboot daugiamodis pataisymo kabelis
- OM3 lazeriu{1}}optimizuotas 50/125 µm pluoštas
- 10G pasiekia iki 300 m esant 850 nm
- OFNR ir OFNP; standartiniai ilgiai nuo 0,5 m iki 30 m
Individualizuotas LC/UPC vieno{0}}režimo pataisymo kabelis
- 9/125 µm vieno{2}}režimo parinktis
- IL Mažiau nei 0,30 dB IEC C klasės; Mažesnis arba lygus 0,15 dB IEC B klasės
- 0,9/2,0/3,0 mm; PVC, LSZH arba OFNP
MTP/MPO adapteris su išlygiavimo mova
- Įterpimo nuostoliai 0,2 dB maks
- Mažiausiai 1000 poravimosi ciklų
- Flanšinis/be flanšų; simplex/dvipusis; RoHS nurodė

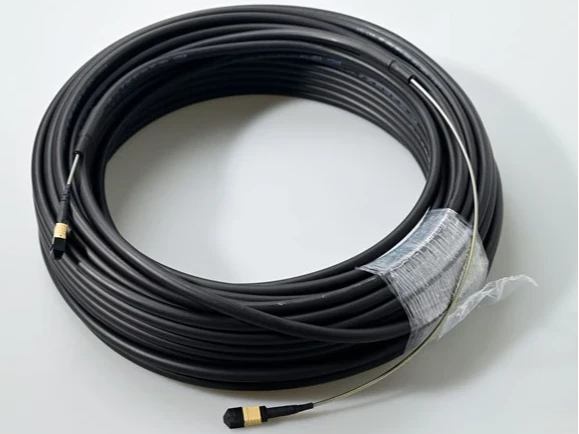

MPO/MTP šarvuotas šviesolaidinis laidas
- OS2, OM3 arba OM4; 8, 12, 24, 48, 72 arba 144 pluoštų
- Spiraliniai nerūdijančio{0}plieno šarvai
- IEC 61754-7 ir TIA 604-5
LC/LC dvipusis daugiafunkcis adapteris
- LC adapterio tipas; dvipusis korpusas
- UPC poliravimo sąsaja
- Daugiarežimas; jokios-jungės konfigūracijos

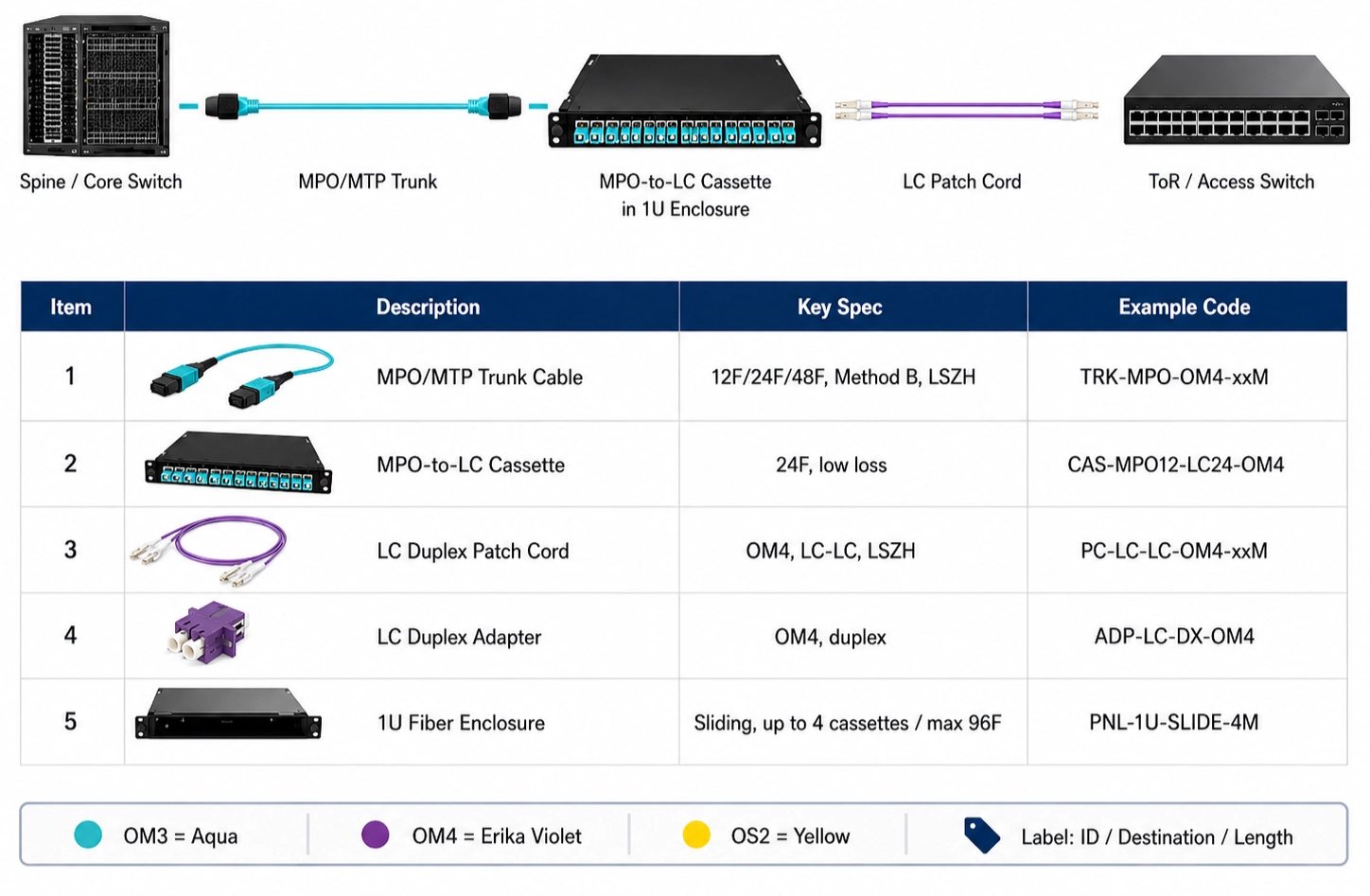

Didelio-tankio duomenų centro šviesolaidinio kabelių architektūra pagal sąsajos vaidmenį
Naudingas struktūrinis kabelių planas prasideda nuo prijungimo taškų, o ne nuo bendro kabelių sąrašo. Kiekviename etape pažymėkite įrangos sąsają ir pataisymo metodą, tada visam kanalui priskirkite jungties lytį, poliškumą, pluošto klasę ir apvalkalą.
Serveris arba saugykla
Patvirtinkite LC dvipusio arba tiesioginio MPO/MTP siųstuvo-imtuvo sąsają ir reikiamą skaidulų klasę.
01
ToR / EoR jungiklis
Naudokite LC pataisą dvipusiams prievadams arba MPO / MTP pertrauką lygiagrečiam-į-dvipusį konvertavimą.
02
Rack Patch Field
Suderinkite LC dvipusius arba MPO/MTP adapterius pagal pirkėjo -nurodytą skydelio ar kasetės plotą.
03
Eilė / stuburas kamienas
Iš anksto užbaigti MPO / MTP mazgai sujungia pluoštus ir sumažina lauko užbaigimo darbą.
04
MDA / Cross{0}}Connect
Išsaugokite ženklinimo, poliškumo ir praradimo{0}}biudžeto įrašus visame struktūrinio kabelio kelyje.
05
| Projekto būklė | Rekomenduojama kabelių tiesimo kryptis | Pirkėjas turi patvirtinti | Atitinkama Evolux taikymo sritis |
|---|---|---|---|
| Dvipusės įrangos lopymas | LC-į-LC dvipusis arba uniboot kabelis | Pluošto klasė, poliravimas, ilgis, striukė, prievadų ženklinimas | OM3 / OM4 daugiamodės ir 9/125 µm vieno -modo LC rinkiniai |
| Lygiagretus stuburas | MPO/MTP bagažinė | 8/12/24 pluošto dizainas, lytis, poliškumas, rakto orientacija, praradimo klasė | MPO/MTP rinkiniai OS2, OM3 ir OM4 konfigūracijose |
| Lygiagretus-į-dvipusis perkėlimas | MTP/MPO{0}}į-LC išsiveržimas | Siųstuvo-imtuvo atvaizdavimas, LC porų tvarka, lytis ir bendras kanalo praradimas | 8 skaidulų OM4 MTP moteriškas ir keturių LC UPC dvipusis mazgas |
| Didelis{0}}eismas arba atviras kelias | Šarvuotas kelių{0}}pluoštų agregatas | Skaidulų skaičius, kabelio geometrija, maršruto apribojimai ir lenkimo valdymas | Spiralinės nerūdijančio{0}plieno šarvuotos MPO/MTP parinktys |
| Skydo arba kasetės jungtis | LC arba MPO/MTP adapteris | Pėdsakas, flanšas, klavišų orientacija, režimas ir poliravimo suderinamumas | LC dvipusiai ir MTP/MPO adapteriai su flanšais arba be flanšų |
MPO / MTP duomenų centro šviesolaidinis kabelis kompaktiškiems magistraliniams ir atjungimo jungtims
„Evolux“ paskelbtas asortimentas palaiko du praktinius MPO / MTP vaidmenis struktūrinėje sistemoje:kelių skaidulų kanalai tarp paskirstymo taškųir išjungimo mazgai, kuriuose yra dvipusės jungtys prie įrangos.
8 skaidulos → 4 LC dvipusės poros
Atjungimo našumas nurodytas abiejuose jungčių tipuose
8-pluošto OM4 rinkinyje naudojama MTP vidinė jungtis ir keturi LC UPC dvipusiai galai. Jo paskelbtos ribos atskiria MTP sąsają, kai didžiausias įterpimo nuostolis yra 0,35 dB, nuo LC sąsajos, kai mažesnis arba lygus 0,2 dB, todėl pirkėjas gali įtraukti kiekvieną ryšį į kanalo nuostolių biudžetą, o ne pasikliauti vienu neapibrėžtu „mažo nuostolio“ reikalavimu.
8–144 pluoštai paskelbti
Standartinės ir šarvuotos konstrukcijos skirtos skirtingais keliais
Standartinis MPO/MPO-OM3-12F-3.0MM-LSZH-1M produktas tinka kompaktiškiems vidaus kanalams, o šarvuotas MPO/MTP asortimentas prideda spiralinę nerūdijančio plieno juostą.Šarvai turėtų būti parinkti mechaniniam poveikiui; tai nepakeičia būtinybės patvirtinti lenkimo valdymą, jungties praradimą, poliškumą ar skydelio suderinamumą.
LC duomenų centro šviesolaidinis kabelis, skirtas tankiam jungikliui ir serverio pataisymui
LC mazgai tinka įrangos prievadams ir pataisų laukams, kur kiekviena nuoroda naudoja dvipusę perdavimo / priėmimo porą. 1,25 mm LC antgalissuteikia mažesnę sąsają nei SC, o „uniboot“ konstrukcija sumažina kabelių korpusų, nutiestų per tankų stovą, skaičių.
OM3: 10G iki 300 m esant 850 nm
Naudokite OM3 ten, kur siųstuvas-imtuvas ir pasiekiamas
Paskelbtame LC UPC OM3 uniboot kabelyje naudojamas lazerinis{1}}optimizuotas 50/125 µm pluoštas ir siūlomas OFNR ir OFNP versijos. „Evolux“ pateikia standartinius ilgius nuo 0,5 m iki 30 m ir sutinka su pasirinktiniais ilgiais, todėl MK gali kontroliuoti paslaugos -kilpos perteklių, o ne naudoti vieną ilgį kiekvienai stovo pozicijai.
OM4 arba 9/125 µm vieno{3}}režimas
Rinkitės šviesolaidžio rūšį iš optikos, o ne tik spalvą
LC portfelyje yraOM4 daugiamodis dvipusis produktasir pritaikomi 9/125 µm vieno -modo mazgai su PVC, LSZH arba OFNP kabelių parinktimis. Striukės spalva gali padėti identifikuoti, tačiau pirkimo specifikacijoje turėtų būti aiškiai nurodytas pluošto režimas, poliravimas, švarko įvertinimas ir išmatuoti IL/RL reikalavimai.
Praradimas-Duomenų centro šviesolaidinio kabelio biudžeto, poliškumo ir sąsajos valdikliai
Iš anksto{0}}užbaigtą rinkinį galima įdiegti, nes susitarimas tarp kiekvieno nuorodos atributo. Šios patikros turi būti išspręstos patvirtintame brėžinyje arba MK prieš gaminant.
Optinių nuostolių biudžetas
Pridėkite nurodytus jungties ir adapterio nuostolius prie kiekvienos poros, taip pat skaidulų slopinimą ir inžinerinę ribą. Prašykite IL/RL ataskaitos formato su citata.
MPO/MTP poliškumas
Apibrėžkite pluošto žemėlapį nuo pabaigos{0}} iki- ir rakto orientaciją. Vien tik „MPO/MTP suderinamas“ nenustato, ar kanalas išsaugo perdavimo ir priėmimo kelius.
Jungties lytis
Susiekite prisegtas ir atsegtas sąsajas siųstuvuose-imtuvuose, magistralėse, adapteriuose ir kasetėse. Dviejų susegtų jungčių negalima tinkamai sujungti.
Šviesolaidis ir optika
Siųstuvo-imtuvo duomenų lape suderinkite OM3, OM4 arba OS2 su bangos ilgiu, duomenų perdavimo sparta ir pasiekiamumu. Nekeiskite pluošto rūšies, dar kartą nepatikrinę kanalo.
Striukė ir takas
Nurodykite LSZH, OFNR, OFNP ar kitą reikiamą konstrukciją kartu su kabelio skersmeniu, maršruto aplinka ir mechaninės apsaugos poreikiais.
Identifikavimo planas
Pateikite prievadų pavadinimų suteikimo tvarką, etiketes pagal pabaigą, apvalkalo arba bagažinės spalvas, ilgio grafiką ir pakavimo grupes, reikalingas diegimo sekai.
Atsiųskite visą pasyviojo pluošto kabelių MK peržiūrai
Tiekimo vadovas arba produkto inžinierius turėtų pateikti pakankamai informacijos, kad nustatytų kiekvieną poravimosi sąsają ir kiekvieną komercinį variantą. Tai sumažina aiškinimo kilpas ir daro mėginių testavimą prasmingą.
Taikymas ir topologija:serverio, saugyklos, ToR/EoR, pagrindinio tinklo, MDA arba kryžminio{0}}jungties vaidmens.
Sąsajos:jungties tipas, poliravimas, MPO/MTP skaidulų skaičius, lytis, rakto orientacija ir poliškumas.
Optinė laikmena:OM3, OM4 arba OS2, bangos ilgis, duomenų perdavimo sparta, pasiekiamumas ir reikiamų nuostolių klasė.
Mechaninė konstrukcija:kabelio ilgis, skersmuo, pertraukimo ilgis, apvalkalo įvertinimas, šarvai ir traukimo reikalavimai.
Komercinė informacija:kiekis pagal konfigūraciją, mėginio kiekis, etiketės, logotipas, pakuotė ir reikalingi dokumentai.
Individualizuotos duomenų centro skaidulinių kabelių konfigūracijos ir brėžinių apžvalga
„Evolux“ teigia, kad jungčių deriniai, kabelių ilgiai, skaidulų režimai, poliravimo tipai, kabelių konstrukcijos, apvalkalo ir bagažinės spalvos, etiketės ir pakuotės gali būti peržiūrėtos, kad būtų galima pateikti tiekimą pagal projektą{0}}.
Specifikacijų ir brėžinių palaikymas
Pasidalykite brėžiniu, gaminio pavyzdžiu, esama specifikacija arba topologija. Prieš gaminant pavyzdį, peržiūra turėtų užrakinti jungties schemą, ištrūkimo matmenis, ilgio leistiną nuokrypį, apvalkalą, etiketės padėtį ir pakavimo vienetą.
- BOM ir topologijos peržiūra
- Jungties ir pluošto suderinimas
- Standartinė arba individuali konfigūracija
Pavyzdys, mažos{0}}partijos ir masinis tiekimas
Svetainė patvirtina pavyzdinį įvertinimą,{0}}mažų partijų tinkinimą ir masinę gamybą. Ji neskelbia vieno fiksuoto MOQ arba atrankos ciklo visiems duomenų centro mazgams, nes konfigūracija ir kiekis turi įtakos užsakymui.
- Suderinamumo pavyzdys
- Veiklos vertinimas
- Patvirtintas pavyzdys kaip gamybos nuoroda
Privati etiketė ir įrengimo tapatybė
Galimas tinkinimas apima striukės ir bagažinės spalvas, kabelių žymeklius, gaminių etiketes, logotipus, neutralią pakuotę ir konkrečią kliento{0} pakuotę. Apibrėžkite patvirtinto meno kūrinio tekstą, brūkšninio kodo formatą ir pabaigos-A/pabaigą-B.
- Individualizuotos kabelių ir gaminių etiketės
- Logotipo ir pakuotės apžvalga
- Spalvų kodavimas pagal projektą
Skaidulinių kabelių surinkimo pirkimo standartai ir kokybės įrašai
Naudingiausi kokybės įrodymai yra susieti su tiksliu produktu ir partija. „Evolux“ gaminių puslapiuose skelbiami šie sąsajos standartai, medžiagų ataskaitos ir testavimo parinktys; pirkėjai turėtų paprašyti atitinkamo dokumento pagal nurodytą SKU.
IEC 61754-7 ir TIA 604-5
Paskelbta MPO/MTP šarvuotų agregatų ir MPO/MTP adapterių asortimentui. Šios nuorodos apibrėžia kelių skaidulų jungties sąsają ir palaiko suderinamumo patikras.
Telcordia GR-326 ir JIS
Nurodyta 0,2 dB didžiausio{1}} nuostolio MTP / MPO adapterio puslapyje. Patvirtinkite tikslią užsakomos adapterio konfigūracijos kvalifikacijos arba atitikties dokumentą.
OFNP kabelio apvalkalas
Paskelbta 8-pluošto OM4 MTP-to-LC rinkiniui. Tai identifikuoja nurodytą jungties kabelio konstrukciją; projekto kūrėjas lieka atsakingas už vietos kodo priėmimą.
IEC 61754-20
Paskelbta LC OM4 dvipusio pataisos laido. Jis identifikuoja LC jungties sąsają, naudojamą SFP, XFP ir SFP+ įrangos jungtyse.
RoHS medžiagų atitiktis
Nurodyta MTP/MPO adapteriui. Dėl pirkimo įrašų paprašykite dabartinės deklaracijos, kurioje būtų nurodytas nurodytas produktas arba medžiagų šeima.
Įterpimo-praradimo / grąžinimo-praradimo ataskaita
Evolux teigia, kad galima pateikti IL/RL ataskaitas. Nurodykite bangos ilgį, ribą, bandymo metodą, mėginių ėmimo pagrindą ir tai, ar reikalingi nuoseklūs rezultatai.
„Evolux“ teigia, kad buvo įkurta 2013 metais ir turi daugiau nei 10 metų optinio pluošto pramonės patirtį. Peržiūrėtuose puslapiuose nepaskelbta jokia duomenų-centro-konkrečios siuntos suma arba pavadintas duomenų centro atvejis, todėl šiame sprendimo puslapyje duomenų centro segmentui nepatvirtintas diegimo skaičius nepriskiriamas.
DUK DUK
Kokia informacija turėtų būti įtraukta į duomenų centro skaidulinių kabelių užklausą?
Pateikite nuorodos vaidmenį, siųstuvo-imtuvo arba įrangos sąsają, jungties tipą, skaidulų režimą, skaidulų skaičių, poliškumą, jungties lytį, poliravimą, kabelio ilgį, apvalkalo įvertinimą, kiekį pagal ilgį, ženklinimą ir pakuotę. Topologija, MK, brėžinys, pavyzdys arba dabartinė specifikacija padeda „Evolux“ patikrinti komponentų suderinamumą prieš pateikdama citatą.
Kada duomenų centre turėtų būti naudojamas LC dupleksas, o ne MPO/MTP?
Naudokite LC dupleksą, kai aktyvi įranga ir pataisų laukai atskleidžia dvipusius LC prievadus, o nuoroda turi vieną siuntimo / priėmimo porą. Naudokite MPO/MTP kelių-pluošto magistrams, lygiagrečiam-optikos prievadui arba didelio-tankio agregacijai; MPO/MTP-į-LC laidų arba kasetės perėjimas gali sujungti dviejų tipų sąsajas.
Kaip pirkėjai turėtų rinktis tarp OM3, OM4 ir OS2?
Suderinkite skaidulą pagal siųstuvo-imtuvo specifikaciją, bangos ilgį, pasiekiamumą ir įdiegtą įrenginį. „Evolux“ pateikia OM3 ir OM{2}}/125 µm kelių režimų rinkinius ir OS2 9/125 µm vieno -režimo parinktis; Patvirtinkite tikslią klasę įrangos duomenų lape, o ne pasirinkite tik pagal striukės spalvą.
Kokia MPO / MTP informacija turi būti patvirtinta prieš gaminant?
Confirm fiber count, connector gender, key orientation, polarity method, UPC or APC polish, fiber grade, loss class and end-to-end mapping. These attributes work as one system, so a correct cable type with the wrong polarity or gender can still prevent the link from operating.
Koks yra pasirinktinių duomenų centro skaidulinių kabelių MOQ ir mėginio pristatymo laikas?
„Evolux“ teigia, kad palaiko pavyzdžius,{0}}mažų partijų tinkinimą ir masinę gamybą, tačiau svetainėje neskelbiamas fiksuotas skaitmeninis MOQ arba pavyzdinis šio sprendimo pateikimo laikas. Abu turėtų būti patvirtinti peržiūrėjus jungties, pluošto, ilgio, apvalkalo, ženklinimo, bandymo-ataskaitos ir kiekio reikalavimus.
Ar „Evolux“ gali pateikti privačių{0}}ženklų kabelius ir bandymo dokumentus?
Paskelbta tinkinimo apimtis apima striukės ir bagažinės spalvas, kabelių žymeklius, gaminių etiketes, logotipus, neutralią ar kliento{0}}konkrečią pakuotę ir produkto konfigūraciją. Taip pat nurodytas duomenų lapas ir įterpimo-praradimo/grąžinimo-praradimo testo-ataskaitos palaikymas; nustatykite, ar ataskaitos yra pagrįstos paketu{5}}, ar suskirstytos pagal patvirtintą užsakymo specifikaciją.
Sukurkite savo duomenų centro šviesolaidinių kabelių BOM aplink tikras sąsajas
Siųsti topologiją, siųstuvo-imtuvo sąsajas, jungčių atvaizdavimą, OM3/OM4 arba OS2 reikalavimą, ilgius, apvalkalą, kiekius ir ženklinimo planą. „Evolux“ gali peržiūrėti pasyviųjų kabelių rinkinius ir adapterius pagal pateiktą specifikaciją.
