Šviesolaidinis adapteris
„Evolux Fiber“: jūsų profesionalus šviesolaidinio adapterio gamintojas!
„Shenzhen Evolux Fiber Co., Ltd“ yra pirmaujanti pažangiausių-optinių skaidulų sprendimų tiekėja, kuri specializuojasi aukštos kokybės šviesolaidinių produktų tyrime, kūrime, gamyboje ir platinimo srityje. Įkurti 2013 m., o pagrindinė būstinė yra Shen Zhen mieste, Kinijoje, mes tapome patikimu pavadinimu šviesolaidinės optikos srityje. Daug dėmesio skirdami naujovėms ir patikimumui, stengiamės patenkinti kintančius pasaulinės telekomunikacijų pramonės poreikius.
Mūsų privalumai
Įvairus produktų portfelis
Siekdami patenkinti įvairius mūsų klientų poreikius, teikiame platų optinio pluošto produktų asortimentą – nuo vienmodžių ir daugiamodžių-šviesinių skaidulų iki specialių optinių skaidulų, skirtų konkrečioms reikmėms, įskaitant optinio pluošto kabelius, jungtis, siųstuvus-imtuvus, adapterius ir susijusius priedus.
Puikus klientų aptarnavimas
Subūrėme ekspertų komandą, kuri yra pasiruošusi padėti mūsų klientams. Jie padeda klientams pasirinkti tinkamą šviesolaidinį sprendimą ir vadovauja diegimo procesui, todėl klientai gali mėgautis išsamiomis išankstinėmis{{1}konsultacijomis ir{2}}pardavimo palaikymu bei technine pagalba.
Išplėstinė mokslinių tyrimų ir plėtros įranga
Šiuolaikinės--technikos MTTP įrenginiai, įranga ir specializuotos laboratorijos sudaro idealią aplinką atlikti pažangiausius- optinių skaidulų medžiagų, projektavimo ir gamybos procesų tyrimus, eksperimentus ir bandymus.
Profesionalios pritaikymo paslaugos
Siūlome pritaikymo parinktis, leidžiančias klientams pritaikyti šviesolaidinius gaminius pagal savo poreikius. Pluošto skersmuo, dangos medžiaga arba jungties tipas gali būti lanksčiai pritaikyti.
Product Categories
Latest Products
OEMTINIS OEMTINIS PLASTAS ADAPTERIS IR BUSK TIEKIMAS
Patikimas šviesolaidinių adapterių tiekimo partneris jūsų produktams ir projektams
Gaukite standartinius, hibridinius ir kelių{0}}pluošto adapterius, skirtus telekomunikacijų tinklams, FTTH sistemoms, duomenų centrams, šviesolaidžio paskirstymo įrangai ir OĮG ryšio produktams.
„Evolux“ tiekia SC, LC, FC, ST, E2000, MU, MT-RJ ir MPO/MTP šviesolaidinius adapterius vieno-režimo, daugiamodio, UPC, APC, vienalaikio, dvipusio ir kelių{3}}pluošto konfigūracijose.
Nesvarbu, ar perkate standartines šviesolaidines jungtis platinimui, suderinate adapterius su projekto MK, ar kuriate privačių{0}}ženklų produktų asortimentą, mūsų komanda gali padėti patvirtinti reikiamą konfigūraciją prieš imdami mėginius ir pradėdami gaminti.
01
Standartinės ir individualios konfigūracijos
Pasirinkite jungties sąsają, skaidulų režimą, poliravimo tipą, prievado konfigūraciją, korpuso struktūrą ir pakuotę, reikalingą jūsų programai.
02
Gamybos palaikymo-pavyzdys-
Prieš pradėdami masinę gamybą, įvertinkite gaminio tinkamumą, suderinamumą, išvaizdą ir taikomus veikimo reikalavimus.
03
OEM etiketės ir pakuotė
Konkrečios kliento-etiketės, modelių numeriai, brūkšniniai kodai, logotipai ir pakuotės gali būti aptariami privatiems-etikečių ir platinimo užsakymams.
04
Maži{0}}paketiniai ir apimties užsakymai
Galimas pavyzdinis įvertinimas, nedidelės{0}}grupinės tinkinimo ir projektų-masinio pirkimo palaikymas.
Konfigūruokite šviesolaidinį adapterį pagal savo tikslią programą
Pasirinkus šviesolaidinį adapterį reikia daugiau nei suderinti jungties pavadinimą. Jungties sąsaja, poliravimo tipas, šviesolaidžio režimas, prievado tankis, išlygiavimo įvorė, tvirtinimo konstrukcija ir korpuso konstrukcija gali turėti įtakos suderinamumui su tinklu, skydeliu ar įranga, kurioje bus įdiegtas adapteris.
Atsiųskite mums savo techninius reikalavimus, esamą duomenų lapą, brėžinį ar fizinį pavyzdį. Mes peržiūrėsime konfigūraciją prieš surengdami pavyzdžius ar gamybą.
Jungties sąsaja
Pasirinkite jungties sąsają, atitinkančią jūsų šviesolaidinį tinklą, įrangą ar skydo sistemą.
Galimos parinktys:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hibridiniai adapteriai
Jei naudojate hibridinius šviesolaidinius adapterius, nurodykite reikalingą jungties sąsają kiekvienoje pusėje.
Pluošto režimas
Pasirinkite pluošto režimą, atitinkantį prijungtus kabelių rinkinius ir tinklo perdavimo reikalavimus.
Galimos parinktys:
- Vieno{0}}režimo
- Daugiarežimas
- OM3 konfigūracijos
- OM4 konfigūracijos
- Konkrečios programos-parinktys
Prašydami pavyzdžių arba pasiūlymo, nurodykite šviesolaidžio režimą arba esamo kabelio specifikaciją.
lenkiškas tipas
Patvirtinkite jungties poliravimo tipą, reikalingą prijungtiems skaiduliniams komponentams ir įrangos sąsajoms.
Įprastos parinktys:
- UPC
- APC
- UPC{0}}į-UPC
- APC-į-APC
- Hibridinės poliravimo konfigūracijos
Jei naudojate hibridinius adapterius, nurodykite poliravimo tipą, reikalingą abiejose pusėse.
Prievado konfigūracija
Pasirinkite prievado konfigūraciją pagal jungties tipą, skydelio tankį ir diegimo aplinką.
Galimos konfigūracijos gali būti:
- Paprastas
- Dvipusis
- Keturkampis
- Daug{0}}prievadų
- Daugia{0}}pluošto
Pateikite reikiamą prievadų skaičių ir skydelio programą, kad galėtume patvirtinti suderinamą adapterio struktūrą.
Montavimas ir korpuso konstrukcija
Montavimo ir korpuso konstrukciją pasirinkite pagal skydo angą, montavimo būdą ir darbo aplinką.
Galimos struktūros gali apimti:
- Flanšinis
- Be flanšų
- Prisijunkite{0}}
- Sraigtinis{0}}montavimas
- Uždaryta
- Metalinis korpusas
- Plastikinis korpusas
Pateikite skydelio išpjovą arba esamo adapterio matmenis, kai mechaninis suderinamumas yra labai svarbus.
Lygiavimo rankovė
Pasirinkite išlygiavimo įvorę pagal jungties tipą, įvorės medžiagą ir reikiamą jungties našumą.
Galimos parinktys gali būti:
- Keramikinė rankovė
- Metalinė rankovė
- Padalinta rankovė
- Tvirta rankovė
- Taikymas{0}}konkrečios rankovių parinktys
Jei reikalinga konkreti movos medžiaga, įtraukite ją į techninę specifikaciją arba užklausą.
MPO/MTP konfigūracija
MPO / MTP šviesolaidiniams adapteriams reikia kelių konfigūracijos detalių, kad būtų užtikrintas suderinamumas su visa kelių skaidulų sistema.
Nurodykite:
- Skaidulų skaičius
- Raktų orientacija
- Reikalingas poliškumas
- Konstrukcija su flanšais arba be flanšų
- Korpuso spalva
- Skydo arba kasetės programa
Jungties lytis taip pat turėtų būti patvirtinta, jei ji turi įtakos visam kabelio rinkiniui.
Individualus būstas ir identifikavimas
Tinkinkite adapterio išvaizdą, identifikavimą ir pakuotę pagal savo prekės ženklo ar platinimo reikalavimus.
Galimos parinktys gali būti:
- Korpuso spalva
- Dulkių dangtelio spalva
- Produkto žymėjimas
- Kliento etiketė
- Modelio numeris
- Brūkšninis kodas
- Vidinė pakuotė
- Išorinės dėžutės žymėjimas
Pritaikymas ir MOQ priklauso nuo produkto struktūros ir užsakymo kiekio.
OPTIKINIŲ PLUOŠTELIŲ ADAPTERIŲ GAMYBOS PROCESAS
Kaip gaminami šviesolaidiniai adapteriai?
Šviesolaidinio adapterio gamybai reikalingi tikslūs korpuso matmenys, stabilus jungties laikymas ir tikslus prijungtų skaidulų sąsajų išlygiavimas.
Tikslus gamybos procesas priklauso nuo adapterio tipo, korpuso medžiagos, montavimo konstrukcijos ir išlyginimo metodo. Kiekvienas užsakymas turi būti pagamintas pagal patvirtintą gaminio specifikaciją, brėžinį ir tikrinimo reikalavimus.
Specifikacijos ir medžiagų patikra
Prieš gamybą peržiūrimas ir patvirtinamas gaminio brėžinys, adapterio konfigūracija ir užsakymo reikalavimai.
Patikrinami gaunami korpusai, išlygiavimo įvorės, tvirtinimo spaustukai, langinės, dangteliai nuo dulkių ir kiti komponentai:
- Teisingi matmenys
- Medžiaga ir spalva
- Paviršiaus būklė
- Švara
- Komponento vientisumas
- Modelio ir partijos identifikavimas
Patvirtintas brėžinys, pavyzdys arba specifikacija naudojami kaip gamybos ir tikrinimo nuoroda.

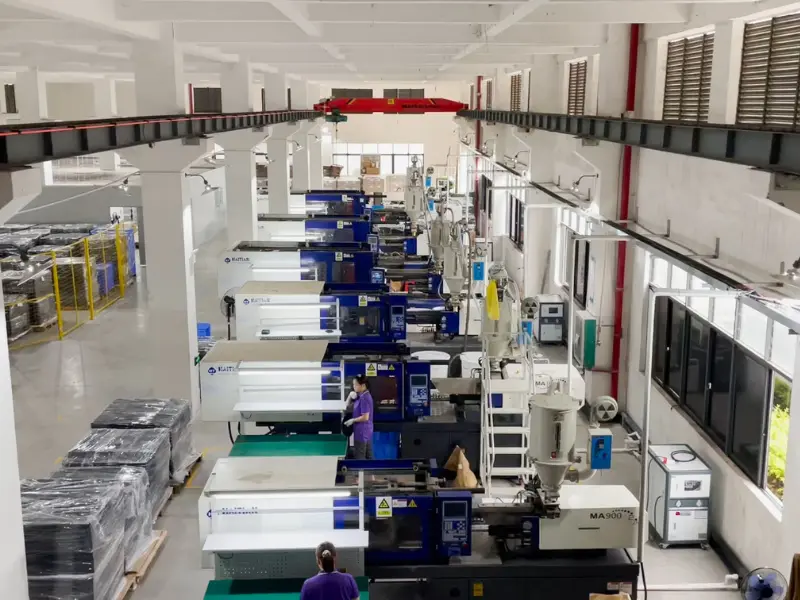

Korpuso formavimas ir apdirbimas
Plastikiniai adapterių korpusai formuojami pagal reikiamą jungties sąsają, tvirtinimo konstrukciją ir identifikavimo spalvą.
Priklausomai nuo gaminio konstrukcijos, metalinių adapterių korpusus gali reikėti apdirbti, formuoti arba apdoroti paviršių.
Korpusas tikrinamas:
- Matmenų tikslumas
- Paviršiaus defektai
- Blyksnis arba deformacija
- Flanšo ir spaustuko struktūra
- Jungties-įvesties geometrija
- Skydo{0}}montavimo suderinamumas
Išlygiavimo komponentų paruošimas
SC, LC, FC, ST, MU, E2000 ir kitų įvorių{1}}adapterių keraminės arba metalinės išlygiavimo movos išvalomos ir paruošiamos montavimui.
MPO / MTP šviesolaidinių adapterių paruošimas sutelkiamas į:
- Raktų orientacija
- Jungties padėtis
- Laikymo struktūra
- Flanšo konfigūracija
- Korpuso geometrija
- Skydelių suderinamumas
Prieš montuojant visos dalys turi likti švarios ir nepažeistos.

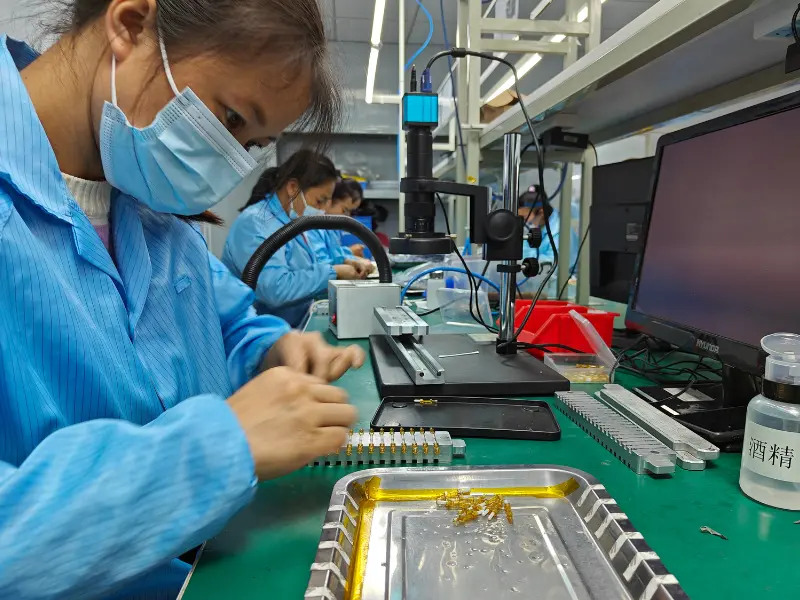

Tikslus adapteris
Korpusas, išlyginimo komponentai ir tvirtinimo priedai surenkami pagal patvirtintą gaminio projektą.
Surinkimas gali apimti:
- Išlygiavimo įvorės montavimas
- Būsto skyrių sujungimas
- Montavimo spaustukų arba varžtų montavimas
- Langinių ir dulkių dangtelių montavimas
- Patvirtinama klavišo orientacija
- Produktų žymėjimo pritaikymas
Kontroliuojamas surinkimas padeda išvengti įvorės pasislinkimo, korpuso pažeidimo ir neteisingo komponentų montavimo.

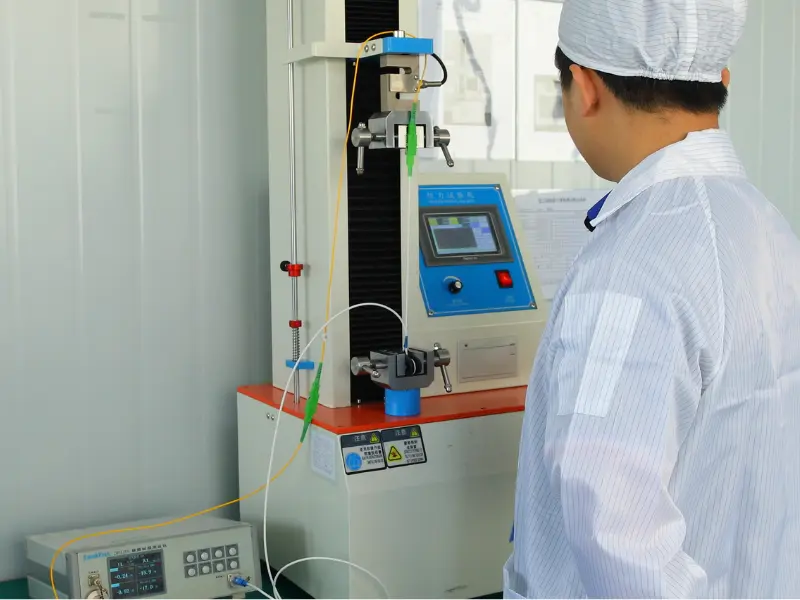

Mechaninis ir optinis patikrinimas
Surinktas adapteris tikrinamas, kad būtų patvirtintas mechaninis suderinamumas, struktūrinis stabilumas ir tinkamas optinis veikimas.
Patikrinimas ir bandymai gali apimti:
- Bendri matmenys
- Tinka prie skydelio
- Jungties įdėjimas ir ištraukimas
- Jungties sulaikymas
- Užrakto veikimas
- Raktų orientacija
- Susijusios{0}}poros įterpimo praradimas
- Ryšio pakartojamumas
- Poravimosi patvarumas

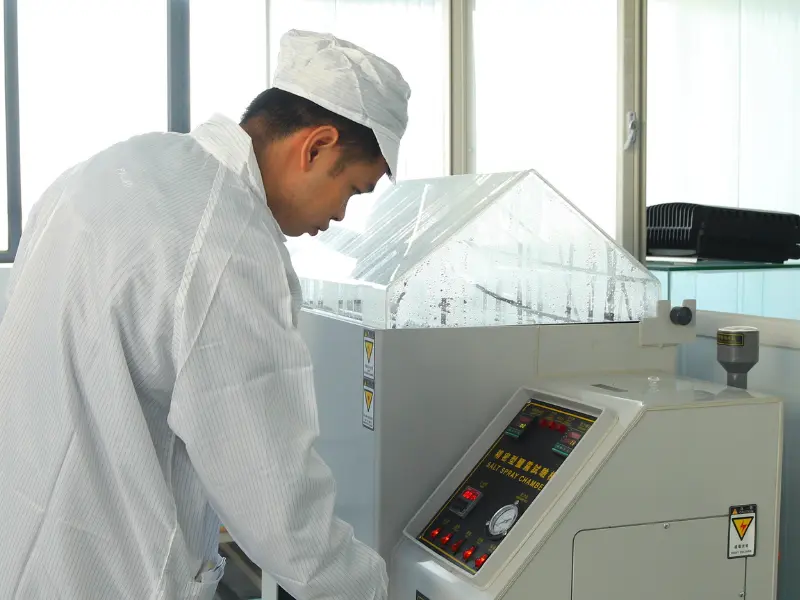

- Aplinkos patikimumo bandymai
Testavimo reikalavimai ir priimtinumo ribos priklauso nuo adapterio modelio ir kliento specifikacijos.

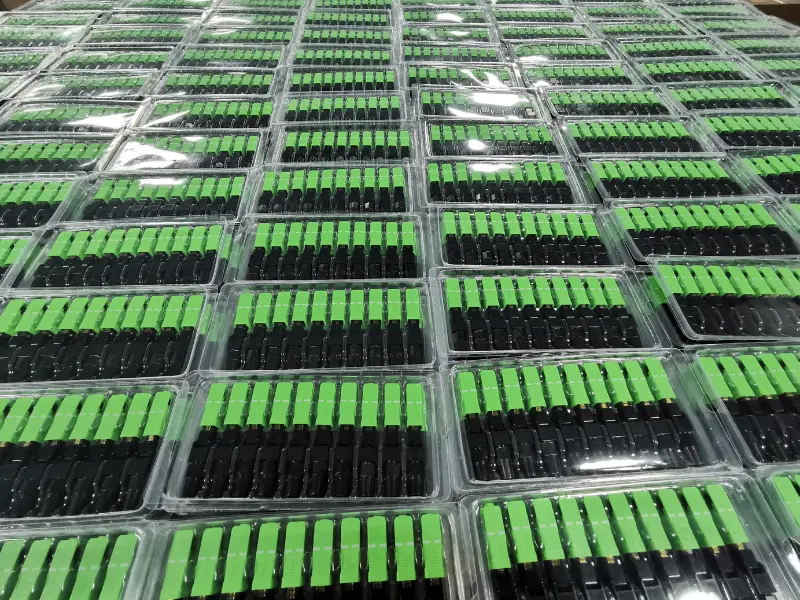

Valymas, galutinė apžiūra ir pakavimas
Po surinkimo ir bandymo adapteris išvalomas, kad pašalintų dulkes, daleles ir gamybos likučius.
Galutinis patikrinimas patvirtina:
- Teisingas gaminio modelis
- Korpuso ir dulkių dangtelio spalva
- Paviršiaus būklė
- Vidinė švara
- Etikečių ir brūkšninio kodo tikslumas
- Produkto kiekis
- Pakavimo būdas
- Kartono ženklinimas
Kvalifikuoti adapteriai prieš išsiuntimą supakuojami į masinę, individualią arba konkrečią kliento{0}} pakuotę.
Šviesolaidiniai adapteriai (taip pat žinomi kaip pluošto jungtys, pluošto adapteris) yra skirti sujungti du optinius kabelius. Jie turi vieno pluošto jungtį (paprastą), dviejų skaidulų jungtį (dvipusį) arba kartais keturių skaidulų jungtį (keturkampį). Šviesolaidžio adapteris gali būti įkištas į įvairių tipų optines jungtis abiejuose optinio pluošto adapterio galuose, kad būtų galima konvertuoti tarp skirtingų sąsajų, tokių kaip FC, SC, ST, LC, MTRJ, MPO ir E2000, ir yra plačiai naudojamas optinio pluošto paskirstymo rėmelių (ODF) prietaisuose, užtikrinant puikų, stabilų ir patikimą veikimą.
Įprasti šviesolaidinių adapterių tipai

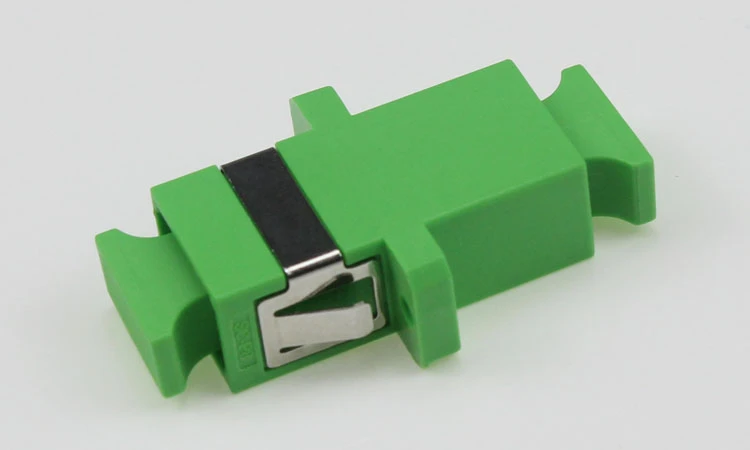

SC adapteris
SC (abonento jungties) adapteris yra kvadrato{0}}formos adapteris, kuriame naudojamas stūmimo-traukimo mechanizmas greitam ir saugiam ryšiui užmegzti. Jis plačiai naudojamas duomenų perdavimo ir telekomunikacijų tinkluose.
LC adapteris
LC („Lucent Connector“) adapteris yra maža, didelio{0}}tankio jungtis su traukiamuoju-konstrukcija. Jis dažniausiai naudojamas duomenų centruose ir telekomunikacijų programose, kur erdvės optimizavimas yra itin svarbus.
ST adapteris
ST (tiesaus antgalio) adapteris yra durtuvinė{0}}stiliaus jungtis su sukimo-įjungimo/išjungimo{2}}mechanizmu. Nors ir rečiau šiuolaikiniuose įrenginiuose, jis buvo plačiai naudojamas senesniuose tinkluose.
MTP/MPO adapteris
MTP (Multi-Fiber Termination Push-on) ir MPO (Multi-Fiber Push-On) adapteriai naudojami didelio-tankio programoms. Jie dažnai siejami su lygiagrečia optika ir dažniausiai naudojami duomenų centrų aplinkose didelės spartos ryšiams palaikyti.
FC adapteris
FC (Ferrule Connector) adapteris turi prisukamąjį{0}}mechanizmą ir dažnai naudojamas bandymo įrangoje ir kai kuriuose senesniuose šviesolaidiniuose tinkluose. Šiuolaikiniuose įrenginiuose tai rečiau.
MT-RJ adapteris
MT-RJ (mechaninio perdavimo-registruotojo lizdo) adapteris yra dvipusė jungtis su abiem skaidulomis vienoje mažoje formoje. Jis dažniausiai naudojamas tinklo programose, kur erdvė kelia susirūpinimą.
Šviesolaidinio adapterio taikymas
Vietinis tinklas arba internetas
Tai naudojama vietiniams tinklams, sudarytiems iš pataisos laidų, įdiegti. Pavyzdžiui, kai kalbama apie eterneto tinklus, pataisos laidai jungia įrenginius optinio pluošto adapteriu arba pataisų skydeliu. Rinkoje yra daug rūšių, jie turi įvairių derinių ir veislių.
Šviesolaidinis nutraukimas
Jis naudojamas optiniam pluoštui nutraukti ir dažniausiai naudojamas telekomunikacijų, LAN ir CATV programose. Šie adapteriai dažniausiai naudojami norint sujungti vieną optinio pluošto galą su adapteriu, skirtą baigti, ir kitą pluošto galą prie jo galų. Panašiai nutraukimas gali būti atliekamas rankiniu būdu arba automatiškai, atsižvelgiant į jūsų poreikius ir įrenginį.
Tinklo kūrimas
Tai naudojama diegiant tinklo sistemas. Šiuo atveju kompiuteriams prijungti tinkle naudojami ir pataisų laidai. Šviesolaidinį adapterį galima naudoti su optinio pluošto sujungimo dėklu, nes jis apsaugo juos nuo pažeidimų. Tačiau šie adapteriai yra pritvirtinti prie kiekvieno laido galo, siekiant užtikrinti, kad jis tinkamai ir efektyviai veiktų. Be to, kai montuojate tinklo laidus, patartina naudoti tokius įrankius kaip kabelių nuėmiklis ir užspaudimas. Naudojant šiuos įrankius visi tinklo sistemos laidai yra nukirpti, nuimti ir tinkamai prijungti. Be to, taip pat reikėtų užtikrinti, kad būtų naudojamas varinis -ekranuotas kabelis (RG6), nes jis užtikrina geresnę signalo kokybę ir sumažina kitų įrenginių trikdžius.
Apsaugos sistema
Tai naudojama apsaugos sistemoje su signalizacija. Šis adapteris yra prijungtas tarp signalizacijos ir imtuvo, todėl abu įrenginiai gali susisiekti belaidžiu tinklo ryšiu. Apsaugos sistemai visada reikia patikimų duomenų, todėl šiam tikslui geriausiai tinka šviesolaidiniai adapteriai.
Adapterio antipireno klasė
Degumas UL94 yra plačiausiai naudojamas plastikinių medžiagų degumo standartas. Jis naudojamas įvertinti medžiagos gebėjimą gesinti po užsidegimo. Pagal degimo greitį, degimo trukmę ir atsparumą-lašėjimui, galima įvairiais būdais įvertinti gesinimo gebėjimą. HB, V0, V1, V2 yra skirtingos antipireno klasės, nes skiriasi jų klasės, taip pat skiriasi atsparumo liepsnai bandymo metodas, taip pat skiriasi bandymo vertinimo standartas. Antipireno klasės palaipsniui didinamos nuo HB, V-2, V-1 iki V-0.
Įdėjimo praradimas
Įterpimo nuostoliai paprastai turi būti mažesni nei 0,2 dB. Jei įterpimo nuostoliai yra per dideli, tai turės įtakos optiniam perdavimui.
Patvarumas
Naudojant šviesolaidinio kabelio adapterį reikia dažnai prijungti ir atjungti, todėl adapterio patvarumas turėtų būti didelis. Įprastas standartas reikalauja, kad prijungimų ir atjungimų skaičius galėtų siekti daugiau nei 500 kartų, nepakenkiant veikimui.
Darbinė temperatūra
-40 laipsnių ~ 75 laipsniai yra įprastas FC į ST adapterio darbinės temperatūros diapazonas.
Šviesolaidinio adapterio išlygiavimo įvorės medžiaga
Išlygiavimo įvorė yra svarbiausia optinio pluošto adapterio dalis. Paprastai naudojamos metalinės arba keraminės medžiagos. Iš keramikos pagamintas optinio pluošto adapteris turės gana gerą efektą. Kadangi keramikos kristalinė struktūra yra kieta ir ją nelengva deformuoti, galima greitai išlygiuoti ir labai tiksliai sujungti pluošto galas{3}}prie{4}}.
Kiti
Rinkdamiesi šviesolaidinį adapterį galite pasirinkti palyginti aukštos{0}}kokybės ir stabilius šviesolaidinius adapterius, atsižvelgdami į pirmiau nurodytus svarbius veiksnius. Žinoma, reikia atsižvelgti ir į kitus kokybei įtakos turinčius veiksnius, tokius kaip atsparumas tempimui ir atitikties standartai. Šviesolaidiniai adapteriai plačiai naudojami ryšių patalpoje, FTTH šviesolaidyje į namus, vietiniame tinkle, šviesolaidinio ryšio sistemoje, šviesolaidinio ryšio perdavimo įrangoje, krašto apsaugos kovinėje parengtyje ir kt.. Nors optinio pluošto adapteris yra nedidelis, jo kokybė tiesiogiai veikia visą šviesolaidinį ryšį. Todėl šviesolaidinio adapterio pasirinkimas turėtų būti griežtas ir išsamus.
Patarimai dėl šviesolaidinių adapterių
1 veiksmas:Apžiūrėkite šviesolaidinę jungtį, komponentą arba pertvarą šviesolaidžiu.
2 veiksmas:Jei jungtis nešvari, nuvalykite ją sauso valymo būdu.
Sausas valymas:Naudodami ritės -kasečių valiklį su vidutiniu slėgiu, nuvalykite jungties galinį paviršių nuo sauso valymo šluostės (vienas perbraukimas per ekspoziciją) viena kryptimi. Jei naudojate kampinio fizinio kontakto (APC) poliruotas jungtis, įsitikinkite, kad visas galinis paviršius susilieja su valymo šluoste. Sausas valymas paprastai pašalina oro taršą, todėl pirmiausia reikia pabandyti jį valyti. Po valymo patikrinkite, ar jungties galas nėra užterštas.
3 veiksmas:Patikrinkite jungtį.
4 veiksmas:Jei jungtis vis dar nešvari, pakartokite sauso valymo metodą.
5 veiksmas:Patikrinkite jungtį.
6 veiksmas:Jei jungtis vis dar nešvari, nuvalykite ją šlapio valymo būdu, o po to nedelsdami nuvalykite sausu būdu, kad galiniame paviršiuje neliktų likučių.
Šlapias valymas: Švelniai sudrėkinkite dalį be pūkelių esančios servetėlės optinio pluošto valymo tirpalu (arba > 91 % izopropilo alkoholiu) ir vidutiniu slėgiu pirmiausia nuvalykite galinį paviršių prie drėgnos vietos, o tada ant sausos vietos, kad nuvalytumėte galimus likučius nuo galinio paviršiaus. APC poliruotų jungčių atveju įsitikinkite, kad visas galinis paviršius sutampa su valymo servetėlėmis. Šlapias valymas yra agresyvesnis nei sausas valymas ir pašalins ore esančius teršalus bei lengvus aliejaus likučius ir plėveles.
7 veiksmas:Dar kartą patikrinkite jungtį.
8 veiksmas:Jei užteršimo vis tiek nepavyksta pašalinti, pakartokite valymo procedūrą, kol galinis paviršius bus švarus.
Pastaba:Niekada nenaudokite alkoholio ar šlapio valymo, kad įsitikintumėte, jog nepalieka likučių ant galinio paviršiaus. Arba tai sugadins įrangą.
Galutinis šviesolaidinių adapterių DUK vadovas
Kl .: Kas yra šviesolaidinio tinklo adapteris?
K: Ką reiškia šviesolaidinis adapteris?
Klausimas: Kaip išvalyti šviesolaidinį adapterį?
Kl .: Kaip naudoti pliko pluošto adapterį?
Kl .: Kas yra plikas pluošto adapteris?
K: Ar šviesolaidiniai adapteriai yra tokie patys kaip šviesolaidinės jungtys?
Kl .: Kokie yra šviesolaidinių adapterių tipai?
K: Kokie yra pagrindiniai šviesolaidinių adapterių komponentai?
K: Kokie yra šviesolaidinių adapterių naudojimo pranašumai?
Klausimas: Kaip prižiūrėti šviesolaidinius adapterius?
Kl .: Kaip pasirinkti šviesolaidinius adapterius?
Kl .: Kaip valyti šviesolaidines jungtis?
Kl .: kokia yra šviesolaidinio adapterio paskirtis?
Kl .: Kas yra LC šviesolaidinis adapteris?
Kl .: Kuo skiriasi vieno režimo ir kelių režimų adapteriai?
K: Kuo skiriasi vyriškas ir moteriškas adapteris?
Kl .: Kas yra susilpnintas šviesolaidinis adapteris?
Kl.: Kas yra greitai{0}}jungiamas šviesolaidinis adapteris?
K: Koks yra šviesolaidinio adapterio įterpimo praradimas?
Klausimas: Ar šviesolaidiniai adapteriai tarnauja ilgai?
Kaip vienas iš pirmaujančių optinio pluošto adapterių gamintojų ir tiekėjų Kinijoje, nuoširdžiai sveikiname jus, kad iš mūsų gamyklos nusipirksite optinio pluošto adapterį sandėlyje. Visi pritaikyti produktai yra aukštos kokybės ir žemos kainos. Norėdami gauti kainoraštį ir nemokamą pavyzdį, susisiekite su mumis dabar.
