Šviesolaidinė jungtis

Lucent jungtys (LC)

LC jungtys turi keletą mažiausių įvorių, kurių matmenys yra 1 1/4 mm, o tai yra maždaug pusė ST jungties dydžio. Dėl mažo dydžio jie patenka į mažos formos išjungimų kategoriją. Šios jungtys puikiai tinka kelių režimų siųstuvams-imtuvams ir vieno -modo kabeliams.

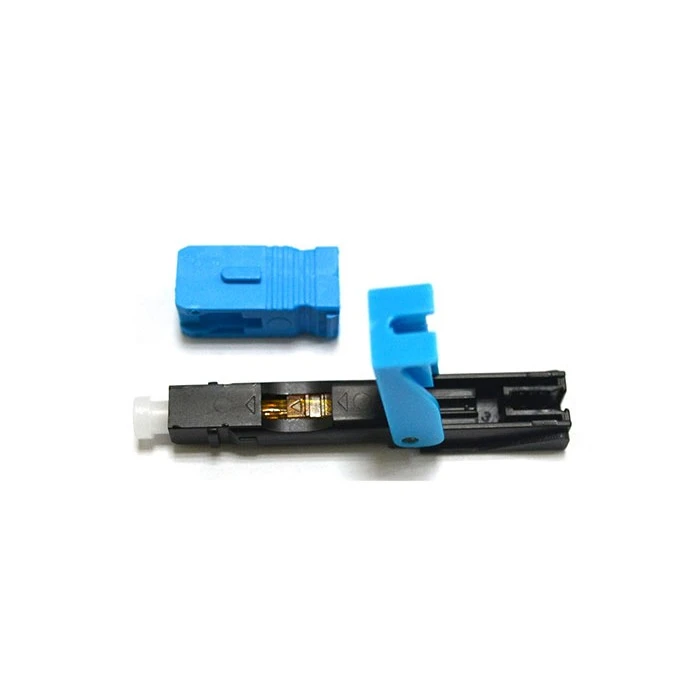

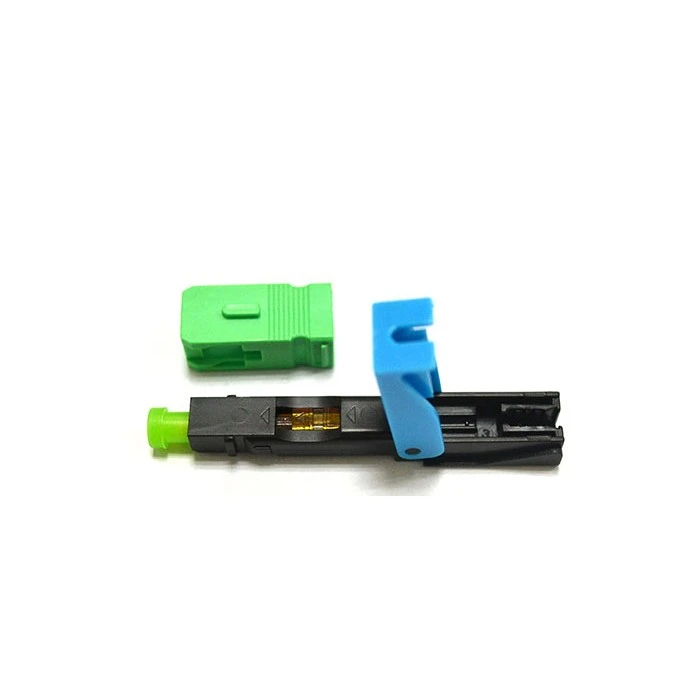

Standartinės jungtys (SC)

SC jungtys turi 2 1/2 mm įvorę, kuri tvirtai užsifiksuoja į vietą. Jungtis tvirtinama naudojant stūmimo ir traukimo judesius. Šių tipų nutraukimų našumas yra aukštas, o tai kartu su kainų kritimu nuo jų įvedimo prisidėjo prie didžiulio jų populiarumo įvairiose programose. Tiesą sakant, daugelis anksčiau buvusių ST jungčių programų dabar naudoja SC jungtis, nes SC buvo išrastas norint pakeisti ST tiek telekomunikacijų, tiek duomenų perdavimo srityse.

ST jungtys

ST jungtys yra vienos iš seniausių pluoštinių kabelių jungčių tipų. Iki 2005 m. šis patentuotas AT&T prekės ženklas buvo vienas populiariausių šviesolaidžių galų. Nors sprendimai, išsprendžiantys kai kurias problemas, ST jungtys pakeitė šias jungtis, jos vis tiek išlieka populiarios. Šiandien jų kaina yra maža dėl amžiaus, todėl jie pasirenka biudžetinius{4}}projektus. ST jungčių konstrukcija yra 2 1/2 mm įvorė, kuri turi durtuvų- tipo jungtį tarp skaidulų per adapterį. Šiuose antgaliuose naudojama spyruoklinė apkrova,{10}}kuris gali apsunkinti montavimą, nebent dalys yra tiksliai išdėstytos, nors raktų lizdas padeda suderinti antgalius jungti.

Sujungimo šerdies (FC) jungtys

Prieš pradedant naudoti LC ir SC jungtis, FC jungtys yra vienos iš populiariausių, skirtų naudoti su vieno{0}}modžio jungtimis. Jie naudoja raktu įsukamą -įsukamąjį antgalį. Tačiau apvado įsukimo procesas reikalauja papildomo laiko ir pastangų, palyginti su SC jungčių spragtelėjimu-. Konstrukcijoje esantis varžtas-apsaugo ryšį nuo pertrūkių, net kai kas nors traukia laidą arba sistema turi programų daug judančiose vietose. Dėl nuolatinio duomenų srauto per kabelį ir jungties saugumo galima naudoti šių tipų jungtis per šviesolaidinį vaizdo įrašą. Kaip ir ST ir SC jungtyse, FC galuose naudojamas 2 1/2 mm antgalis. Su hibridiniu adapteriu kiekvienas gali sukurti tiltą tarp šių jungčių tipų.

Kelių{0}}padėčių optinės (MPO) jungtys

MTP yra komercinis MPO jungčių prekės ženklas. MTP ir MPO jungtys yra tos pačios, išskyrus tai, kad MTP prekės ženklas yra skirtas ypač didelio našumo programoms, o MPO veikia labiau mechaninėse situacijose. Šios dvi jungtys paprastai jungia juostinius kabelius su keliais pluoštais. Šios jungtys turi nuo dviejų iki šešių eilių po 12 arba 16 skaidulų. MPO jungtys, kuriose yra 12 skaidulų vienoje eilutėje, gali turėti nuo dviejų iki šešių eilučių, o dvi dažniausios. Jungtys, kurių eilutėje yra 16 skaidulų, neturi daugiau nei dviejų eilučių. Jungtys tarp antgalių naudoja kaiščius ir skyles, kad pluošto galai būtų sujungti su kitu kabeliu arba elektroniniu įrenginiu. Dažniausiai šio tipo jungtis turi programų didelės spartos{12}}nuorodose, kurios naudoja kelių režimą, arba iš anksto{13}}užbaigtų kabelių grupavimui.

MT-RJ jungtys

Šiandien MT{0}}RJ jungtys nebenaudojamos. Tačiau kai kurioms sistemoms vis tiek gali prireikti šių jungčių remontui. MT-RJ veikia tik daugiamodiams kabeliams su dvipusiais pluoštais. Abu pluoštai patenka į įvorę, kuri jungiasi prie jo pusės su kaiščiais ir skylutėmis, panašiai kaip MPO galuose. Taip pat yra tam tikrų šio tipo jungčių kištukų-ir-jungčių variantų.

Išvalykite jungtis
Vienas iš svarbiausių šviesolaidinių kabelių ir jungčių priežiūros žingsnių yra reguliariai ir kruopščiai juos valyti. Nešvarumai, dulkės, alyva ir kiti teršalai gali turėti įtakos optinių signalų kokybei ir veikimui, sukelti slopinimą, atspindį ir trukdžius ir netgi pažeisti skaidulų šerdį arba jungties galą. Norėdami išvalyti jungtis, turėtumėte naudoti šluostę be pūkelių, valymo kasetę arba suspausto oro balionėlį, atsižvelgiant į jungties tipą ir dydį. Taip pat turėtumėte patikrinti jungtis prieš ir po valymo mikroskopu arba vaizdo zondu, kad įsitikintumėte, jog jose nėra šiukšlių ir įbrėžimų.
Tinkamai laikykite laidus
Kitas svarbus veiksnys prižiūrint šviesolaidinius kabelius ir jungtis yra tinkamai juos laikyti, kai jie nenaudojami arba gabenami. Saugokitės, kad kabeliai nepatektų į ekstremalią temperatūrą, drėgmę, saulės spindulius, chemines medžiagas ar mechaninį įtempimą, nes tai gali pabloginti pluošto medžiagą, įtrūkti arba nulaužti kabelį. Taip pat turėtumėte atsargiai ir laisvai suvynioti laidus, laikydamiesi rekomenduojamo lenkimo spindulio ir vengdami sulenkimų, posūkių ar mazgų. Turėtumėte aiškiai paženklinti laidus ir naudoti apsauginius dangtelius, maišelius ar dėklus, kad išvengtumėte dulkių ir nepažeistumėte jungčių.
Reguliariai tikrinkite savo laidus
Norėdami užtikrinti, kad jūsų šviesolaidiniai kabeliai ir jungtys veiktų gerai ir užtikrintų laukiamą našumą, turėtumėte reguliariai juos tikrinti naudodami atitinkamus įrankius ir metodus. Turėtumėte išmatuoti kabelių optinę galią, slopinimą ir praradimą naudodami galios matuoklį, šviesos šaltinį arba optinį laiko{1}}domeno reflektometrą (OTDR). Taip pat turėtumėte patikrinti savo optinių signalų kokybę ir vientisumą naudodami optinio spektro analizatorių (OSA) arba optinio moduliavimo analizatorių (OMA). Turėtumėte palyginti savo bandymo rezultatus su savo sistemos specifikacijomis ir standartais ir nustatyti visas problemas ar anomalijas.
Jei reikia, suremontuokite arba pakeiskite laidus
Kartais, nepaisant visų jūsų pastangų, jūsų šviesolaidiniai kabeliai ir jungtys gali būti pažeisti, susidėvėję arba gedimai, kurių nepavyks ištaisyti valant ar išbandant. Tokiu atveju turėtumėte kuo greičiau suremontuoti arba pakeisti laidus, kad išvengtumėte tolesnių problemų ar prastovų. Norėdami sujungti nutrūkusius ar nupjautus pluoštus, vadovaukitės gamintojo instrukcijomis ir saugos priemonėmis, naudodami lydytuvą arba mechaninį sandūrą. Taip pat turėtumėte naudoti suderinamas ir aukštos-kokybės jungtis, adapterius ir pataisų laidus, kad prijungtumėte arba pakeistumėte kabelius, ir nemaišykite skirtingų tipų ar rūšių skaidulų.
Apmokykite savo darbuotojus ir vadovaukitės geriausia praktika
Galiausiai, vienas iš efektyviausių būdų, kaip prižiūrėti šviesolaidinius kabelius ir jungtis, yra apmokyti savo darbuotojus ir vadovautis geriausia šviesolaidinės sistemos tvarkymo, diegimo ir naudojimo praktika. Turėtumėte mokyti savo darbuotojus apie šviesolaidinio pluošto pagrindus, šviesolaidžių kabelių ir jungčių tipus ir charakteristikas, galimus pavojus ir riziką dirbant su šviesolaidžiu bei tinkamas valymo, laikymo, bandymo, taisymo ir skaidulinių komponentų keitimo procedūras ir metodus. Taip pat turėtumėte laikytis pramonės standartų ir gairių, susijusių su šviesolaidžio diegimu, nutraukimu ir sertifikavimu, ir dokumentuoti savo priežiūros veiklą bei įrašus.
