„Evolux Fiber“: jūsų profesionalus šviesolaidinio laidų gamintojas!
„Shenzhen Evolux Fiber Co., Ltd“ yra pirmaujanti pažangiausių-optinių skaidulų sprendimų tiekėja, kuri specializuojasi aukštos kokybės šviesolaidinių produktų tyrime, kūrime, gamyboje ir platinimo srityje. Įkurti 2013 m., o pagrindinė būstinė yra Shen Zhen mieste, Kinijoje, mes tapome patikimu pavadinimu šviesolaidinės optikos srityje. Daug dėmesio skirdami naujovėms ir patikimumui, stengiamės patenkinti kintančius pasaulinės telekomunikacijų pramonės poreikius.
Mūsų privalumai
Įvairus produktų portfelis
Siekdami patenkinti įvairius mūsų klientų poreikius, teikiame platų optinio pluošto produktų asortimentą – nuo vienmodžių ir daugiamodžių-šviesinių skaidulų iki specialių optinių skaidulų, skirtų konkrečioms reikmėms, įskaitant optinio pluošto kabelius, jungtis, siųstuvus-imtuvus, adapterius ir susijusius priedus.
Puikus klientų aptarnavimas
Subūrėme ekspertų komandą, kuri yra pasiruošusi padėti mūsų klientams. Jie padeda klientams pasirinkti tinkamą šviesolaidinį sprendimą ir vadovauja diegimo procesui, todėl klientai gali mėgautis išsamiomis išankstinėmis{{1}konsultacijomis ir{2}}pardavimo palaikymu bei technine pagalba.
Išplėstinė mokslinių tyrimų ir plėtros įranga
Šiuolaikinės--technikos MTTP įrenginiai, įranga ir specializuotos laboratorijos sudaro idealią aplinką atlikti pažangiausius- optinių skaidulų medžiagų, projektavimo ir gamybos procesų tyrimus, eksperimentus ir bandymus.
Profesionalios pritaikymo paslaugos
Siūlome pritaikymo parinktis, leidžiančias klientams pritaikyti šviesolaidinius gaminius pagal savo poreikius. Pluošto skersmuo, dangos medžiaga arba jungties tipas gali būti lanksčiai pritaikyti.
Product Categories
Latest Products
Įsigykite standartinius ir pasirinktinius šviesolaidinius laidus su jungties tipu, šviesolaidžio laipsniu, kabelio konstrukcija, ilgiu ir pakuote, reikalingą jūsų tinklui ar įrangai.
EVOLUX palaiko LC, SC, FC, ST, MU, E2000, MPO/MTP ir hibridines konfigūracijas, skirtas vieno -modės, daugiamodės, vienakryptės, dvipusio ir{2}}daugio pluošto programoms.
- OS2 ir OM1–OM5 skaidulų parinktys
- UPC, APC ir PC jungčių poliravimo parinktys
- Paprasti, dvipusiai ir kelių{0}}pluošto rinkiniai
- Standartinis, hibridinis, ištrūkęs ir tvirtas dizainas
- Pasirinktinis ilgis, švarkas, ženklinimas ir pakuotės apžvalga
- Mėginių, OEM ir masinių užsakymų palaikymas
01
NUO 2013 M
Daugiau nei 10 metų optinio pluošto pramonės patirtis.
02
OEM & CUSTOM
Individualios jungtys, pluošto tipai, ilgiai ir pakuotė.
03
KELIOS KONFIGŪRACIJOS
LC, SC, FC, ST, MPO/MTP ir hibridinės parinktys.
04
24 VALANDŲ PARAMA
Greita specifikacijų peržiūra ir atsakymas į citatą.
Sukurkite savo pasirinktinį šviesolaidinį laidą
Pasirinkite reikiamas specifikacijas arba atsiųskite mums savo MK, piešinį ar gaminio nuotrauką peržiūrėti.
LC, SC, FC ir ST FIBER OPTIC PATCH CORDS
Galimos jungčių parinktys apima LC šviesolaidžio pataisymo laidus, SC šviesolaidinius pataisymo laidus, FC šviesolaidinius pataisymo laidus, ST optinio pluošto pataisymo laidus, MU, E2000 ir ODC kabelių rinkinius.
MPO/MTP IR HIBRIDINIAI PLUOŠOOPTIŠKINIAI PATCH LAIDAI
Tinkinkite MPO šviesolaidinius pataisos laidus, MTP šviesolaidinius pataisos laidus, MPO/MTP pertraukimo kabelius ir hibridinius skaidulų pataisų laidus, tokius kaip LC į SC, LC į FC ir SC į ST.
SIMPLEX, DUPLEX IR SPECIALIOSIOS KABELIŲ KONSTRUKCIJOS
Pasirinkite vienpusio pluošto pataisos laidus, dvipusius skaidulų pataisos laidus, uniboot skaidulų pataisymo laidus, pertraukimo kabelius, ventiliatoriaus{0}}išvedimo laidus, šarvuotus šviesolaidinius pataisų laidus ir vandeniui atsparius šviesolaidinio kabelio mazgus.
PRISTATYMAS ILGIS, STRIUKĖ, ŽENKLINIMAS IR PAKAVIMAS
Nurodykite reikiamą kabelio ilgį, skaidulų skaičių, šakos ilgį, PVC, LSZH, OFNR arba OFNP apvalkalą, kabelio spalvą, pasirinktines etiketes, brūkšninius kodus ir privačią -etiketę.
VIENO REŽIMAS IR DAUGIAMODĖS PLOKŠTELĖS OPTIKOS PATCH LAIDOS
Pasirinkite OS2 vieno režimo šviesolaidinius pataisos laidus arba OM1, OM2, OM3, OM4 ir OM5 daugiamodius optinio pluošto pataisos laidus vienakrypčiu, dvipusiu arba daugialypiu{6}}pluoštu.
OEM OEM pluošto OPTIC PATCH LAIDAI JŪSŲ PROGRAMAI
Galima pasirinkti pritaikytus šviesolaidinius kabelius, skirtus duomenų centrams, telekomunikacijų tinklams, FTTH/PON sistemoms, įmonių tinklams, pramoninei įrangai, apsaugos sistemoms ir OEM optinei įrangai.
Kaip EVOLUX gamina patikimus šviesolaidinius laidus?
EVOLUX kiekvienas šviesolaidinis laidas gaminamas pagal jūsų patvirtintą specifikaciją. Nuo medžiagos paruošimo iki optinio bandymo ir galutinio pakavimo mūsų gamybos procesas padeda užtikrinti nuoseklų veikimą, tikslią konfigūraciją ir patikimą pristatymą OEM, telekomunikacijų, duomenų centrų ir FTTH projektams.
REIKALAVIMO PATVIRTINIMAS
Prieš pradedant gamybą, EVOLUX peržiūri pluošto tipą, jungčių derinį, poliravimą, kabelio konstrukciją, ilgį, kiekį, ženklinimo ir pakavimo reikalavimus.

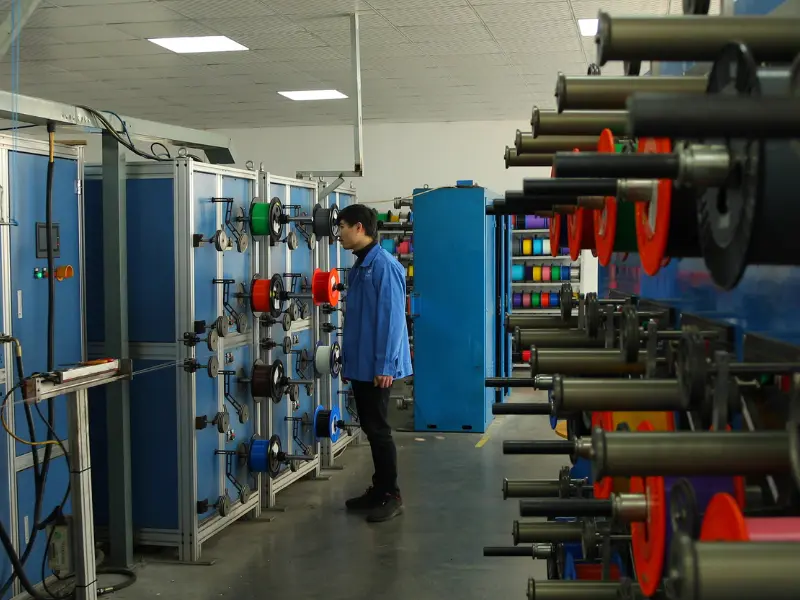

MEDŽIAGOS PARUOŠIMAS

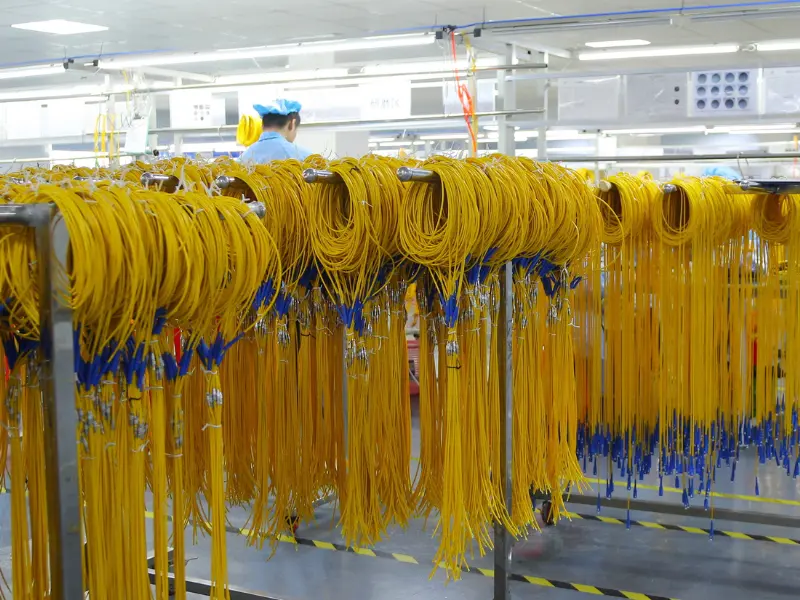

Šviesolaidiniai kabeliai, jungtys, keraminiai antgaliai, batai ir priedai yra paruošti pagal patvirtintą šviesolaidinio pataiso laido specifikaciją.

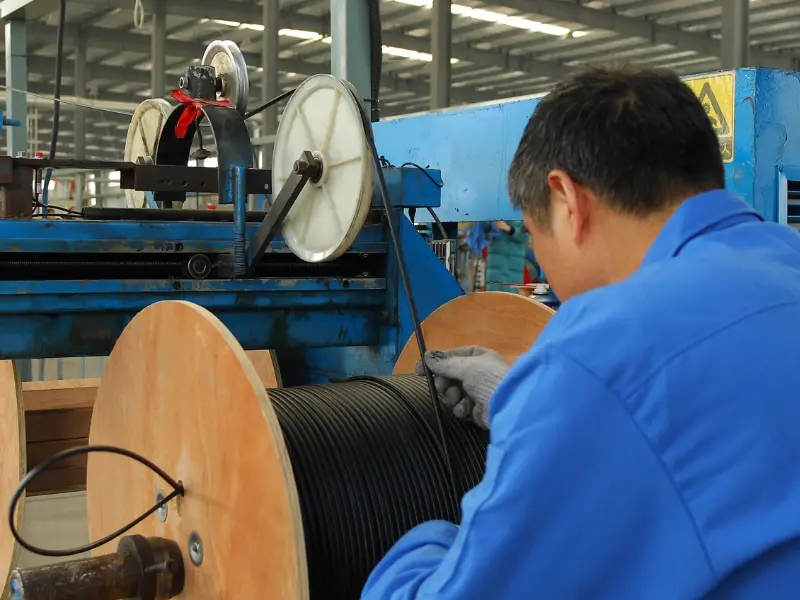

TIKSLIUS KABELIO PARUOŠIMAS
Kiekvienas šviesolaidinis kabelis išmatuojamas, nupjaunamas, nulupamas ir valomas pagal reikiamą ilgį ir kabelio konstrukciją.

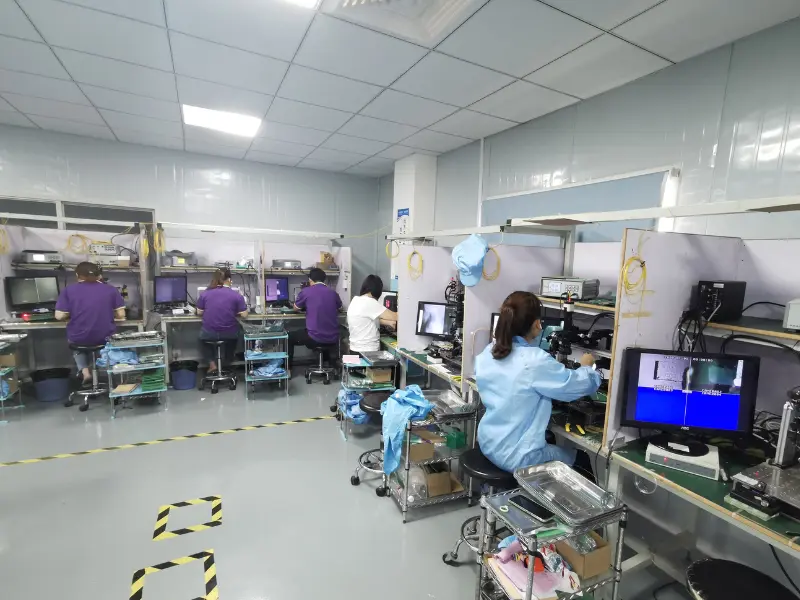

JUNGTIES NUTRAUKIMAS IR POLIRAVIMAS

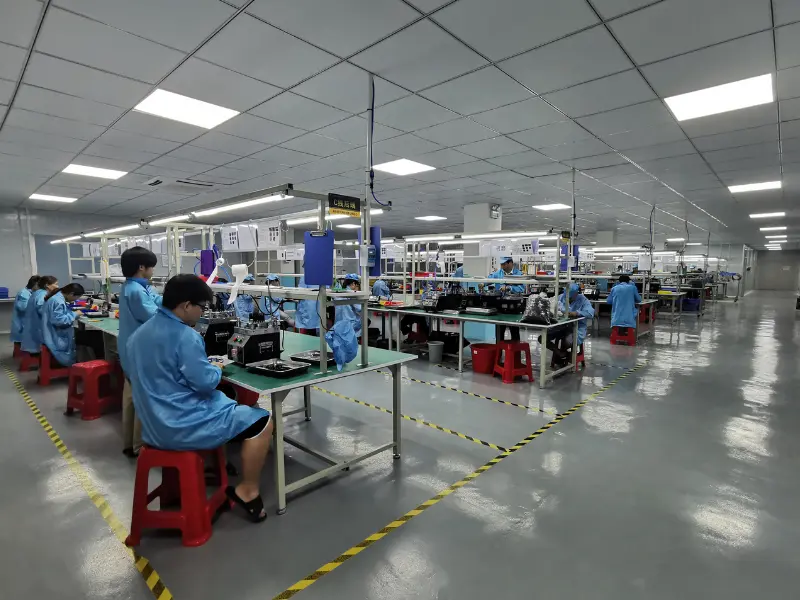

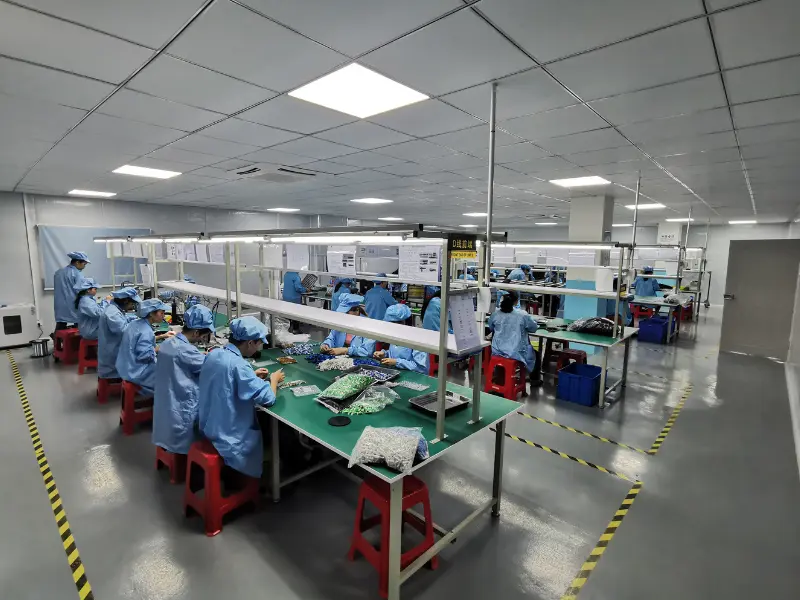

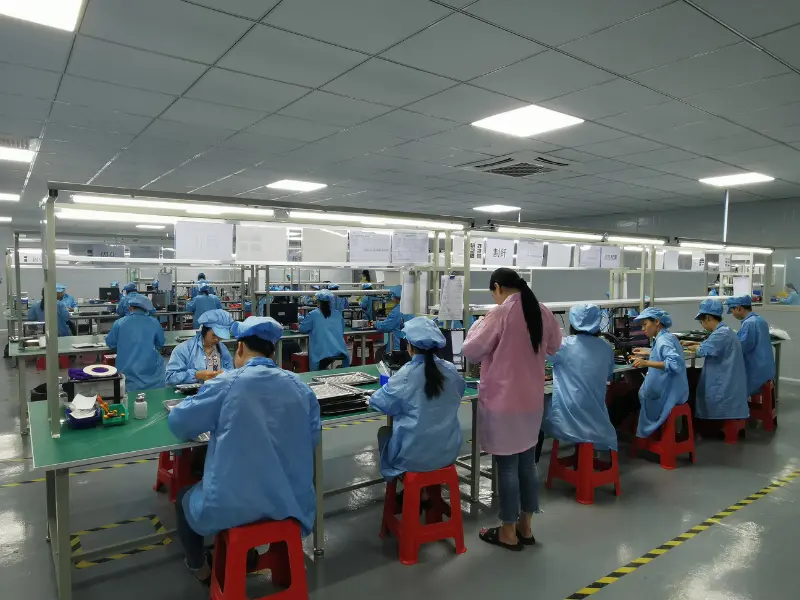

EVOLUX surenka ir poliruoja LC, SC, FC, ST, MPO/MTP ir kitas šviesolaidines jungtis PC, UPC ar APC konfigūracijose.

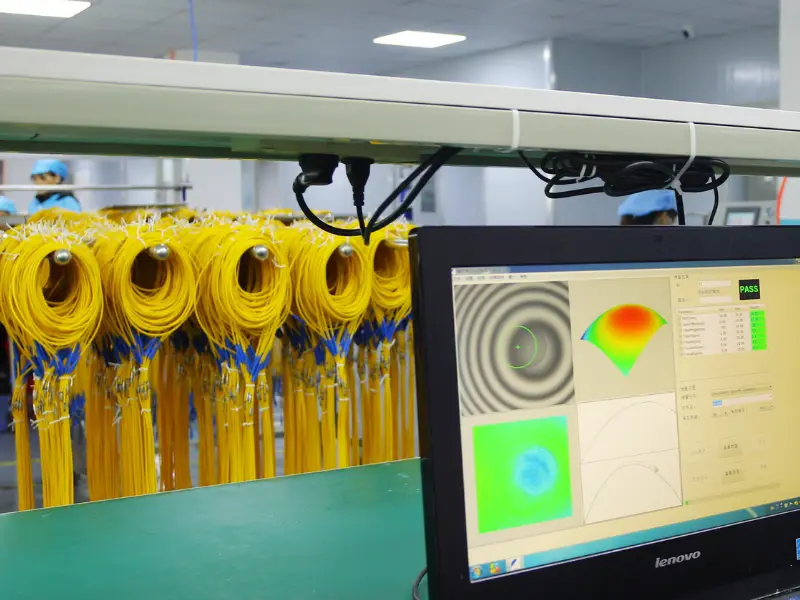

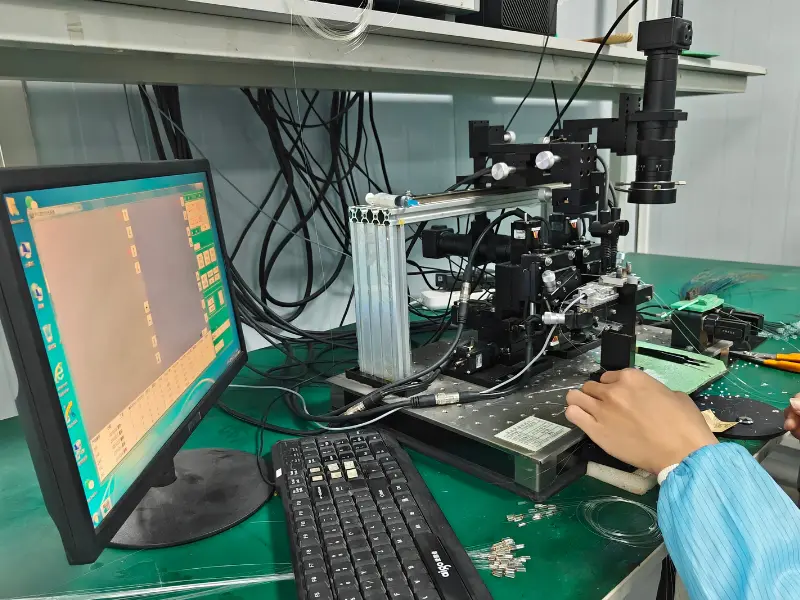

OPTINIS BANDYMAS IR TIKRINIMAS

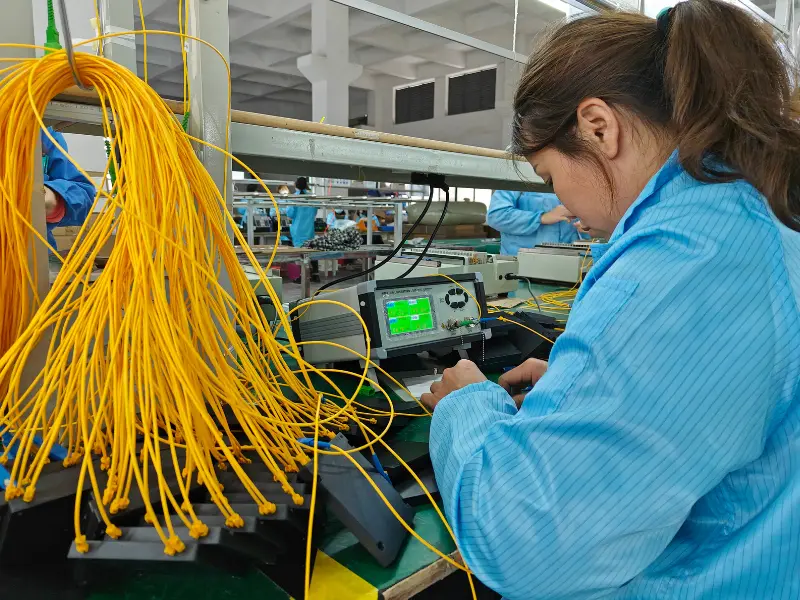

Pagal patvirtintus tikrinimo reikalavimus tikrinamas gatavų šviesolaidinių laidų optinis tęstinumas, jungties galo -veido būklė, poliškumas, išvaizda ir matmenų tikslumas.
PRISTATYMAS ŽENKLINIMAS IR PAKAVIMAS
EVOLUX palaiko pasirinktines etiketes, brūkšninius kodus, kabelių identifikavimo ir pakavimo parinktis, kad padėtų supaprastinti montavimą, atsargų valdymą ir pakartotinį pirkimą.
Šviesolaidinis-pataisomasis laidas yra šviesolaidinis-laidas, kiekviename gale uždengtas jungtimis, leidžiančiomis greitai ir patogiai prijungti jį prie telekomunikacijų įrangos. Tai vadinama sujungimo-stiliaus kabeliais.
Remiantis skirtingomis specifikacijomis ir standartais, įprastus pluošto pataisos laidus galima suskirstyti į pluošto kabelio režimą, perdavimo režimą, apvalkalo tipą, jungties tipą ir poliravimo tipą.
Skaidulinio kabelio režimas: vieno režimo arba daugiamodis
Šviesolaidžio kabelių režimas rodo, kaip šviesos pluoštai sklinda pluošte. Yra du pluošto kabelio režimai: vieno režimo ir daugiamodis. Vienmodžio pluošto pataisos laidas leidžia perduoti tik vieno režimo šviesą, kurios skersmuo yra labai plonas – 8-10 mikronų, todėl jis gali perduoti signalus daug didesniu greičiu ir mažesniu slopinimu. Daugiamodio pluošto pataisos laido šerdis yra didesnė, paprastai 50 arba 62,5 mikronų, todėl galima perduoti kelis šviesos režimus. Yra penkių variantų, palaikančių skirtingus perdavimo greičius arba atstumus: 62,5- mikronų OM1, 50 mikronų OM2, 50 mikronų OM3, 50 mikronų OM4 ir 50 mikronų OM5, kuriuos galima atskirti pagal standartines apvalkalo spalvas. Kadangi kabeliu eina keli šviesos keliai, atstumas, kurį gali pasiekti daugiamodiai šviesolaidžiai, paprastai yra trumpas. Trumpo atstumo perdavimui pastate ar universiteto miestelyje geriausiai tinka daugiamodės skaidulų pataisos laidai.
Skaidulinių pluoštų skaičius: paprastas arba dvipusis
Pagal pluošto gijų skaičių išskiriami simplex ir dvipusiai pluošto pataisos laidai. Vienpusio pluošto pataisos laidas turi vieną pluoštą su viena vienguba jungtimi kiekviename gale. Tuo tarpu dvipusio pluošto pataisos laidas susideda iš dviejų stiklo arba plastiko gijų su viena dvipuse jungtimi (arba laikoma dviem vienareikšmėmis jungtimis).
Striukės tipas: PVC arba LSZH
PVC ir LSZH naudojami apibūdinti įprastą pluošto pataiso laido apvalkalo medžiagą. Skaiduliniai kabeliai, padengti PVC apvalkalu, yra lankstūs esant normaliai montavimo temperatūrai. Palyginti su PVC pataisų virvelėmis, LSZH pataisų virvelės yra tvirtesnės ir mažiau lanksčios, tačiau jose yra antipireno junginio, kuris degdamas neišskiria toksiškų dūmų. PVC šviesolaidinis laidas dažniausiai naudojamas patalpose, pvz., horizontaliai iš laidų centro. Nors LSZH kabelis naudojamas nevėdinamose vietose, kurios yra atviros visuomenei, pavyzdžiui, metro ir tuneliuose, taip pat naudojamos patalpose, iš kurių nėra lengva greitai išeiti.
Jungties tipas: LC, SC, ST arba kiti
Yra daug jungčių tipų, naudojamų skaiduliniuose kabeliuose, tokiuose kaip LC, SC, ST, MTP arba MPO. Skirtingi jungčių tipai turi būti prijungti prie skirtingų sąsajų, todėl geriau patvirtinkite įrenginių, kuriuos naudojate pirmą kartą, sąsajos tipą. Padalijus pagal kriterijus, ar jungtis abiejose pusėse yra ta pati, jas galima suskirstyti į to paties-jungties tipo pluošto pataisos laidą ir hibridinį pluošto pataisos laidą. Skaidulinio pataisos laidai, kurių abiejuose galuose yra to paties tipo jungtis, apima LC į LC skaidulų pataisos laidą, SC į SC pluošto pataisos laidą ir kt. Nors hibridinio pluošto pataisos laidas turi skirtingas jungtis kiekviename gale, pvz., pluošto pataisos laidą LC į SC. Jei abiejų pusių įrenginių prievado tipas yra vienodas, galite pasirinkti tą patį-jungties tipo pluošto pataisos laidą arba hibridinį.
Poliravimo tipas: PC, UPC arba APC
Skaidulinės optikos jungtys yra sukurtos ir poliruotos iki skirtingų formų, kad būtų sumažintas atgalinis atspindys, o tai ypač svarbu vieno režimo programose. Pagal šiuos jungties poliravimo tipus yra PC, UPC ir APC pluošto pataisos laidai. Šiais laikais PC poliravimo tipą pakeitė UPC tipas. Nesvarbu, ar pasirinksite UPC, ar APC, priklauso nuo jūsų faktinės programos. Kadangi APC užtikrina mažiau įterpimo nuostolių nei UPC, APC šviesolaidžio kabeliai labiau tinka didelio pralaidumo programoms ir ilgo nuotolio nuorodoms, pvz., FTTx, pasyviam optiniam tinklui (PON) ir bangos ilgio padalijimo tankintuvui (WDM). Tuo tarpu UPC šviesolaidiniai laidai taikomi optinėms sistemoms, kurios yra mažiau jautrios įterpimo praradimui, pavyzdžiui, skaitmeninei televizijai ir telefonijai.
Fiber Patch laidų pranašumai
Didesnis pralaidumas
Šviesolaidiniai kabeliai užtikrina didelį signalo perdavimo pralaidumą ir gali perduoti daug daugiau duomenų nei to paties skersmens variniai kabeliai. Perdavimo laikmenos pralaidumo -atstumo produktas (BDP) naudojamas siekiant palyginti galimybes šiuo atžvilgiu, o laikmenos su didesniu BDP perdavimo atstumas bus didesnis, kai siunčiama tokia pati duomenų juostos plotis. Kuo didesnis BDP, tuo greitesnis nesuspaustas vaizdo įrašas gali būti perduodamas didesniais atstumais, o rodomas lygiai tokia pat kokybe kaip ir vietinis signalas. Pavyzdžiui, standartinis daugiamodio šviesolaidžio BDP yra 500 MHz/km, o tai reiškia, kad 500 - metrų daugiamodis šviesolaidinis kabelis gali perduoti 1 GHz dažnį. Vienmodžio pluošto BDP yra daug didesnis nei daugiamodio pluošto, kuris yra didesnis nei vytos poros vario kabelio, kuris yra didesnis nei standartinio HDMI kabelio.
Didesnis atstumas, greitesnis greitis
Kalbant apie fotonus ir elektronus, šviesa šviesolaidiniuose kabeliuose sklinda maždaug dviem{0}}trečdaliais šviesos greičio, o elektronai variniuose kabeliuose pasiekia vos vieną procentą to greičio. Šis didžiulis greičio pranašumas daro didelį poveikį galimiems atstumams. Nors variniai kabeliai dažniausiai ribojami iki 100 -metrų standartinio atstumo, šviesolaidiniai kabeliai gali išplėsti didelį pralaidumą labai dideliais atstumais, esant mažam skersmeniui. Pavyzdžiui, daugiamodis šviesolaidis gali patrigubinti šį atstumą 4K HDMI signalui, o priklausomai nuo kabelio rūšies, bangos ilgio ir likusio tinklo, vieno režimo šviesolaidis gali išplėsti tą patį signalą iki 10 km.
Didesnis Atsparumas
Skirtingai nuo vario{0}}pagrįstų perdavimo metodų, šviesolaidiniuose kabeliuose nėra metalinių komponentų. Todėl jie yra atsparūs elektro-magnetiniams trukdžiams (EMI) ir radijo dažnių trukdžiams (RFI). Be to, šviesolaidiniai kabeliai yra atsparūs ekstremaliems temperatūros ir drėgmės pokyčiams, kurie abu gali trukdyti perduoti varinius kabelius.
Saugumas
Kadangi šviesolaidiniai kabeliai nelaidžia elektros signalų, neįmanoma nuotoliniu būdu aptikti bet kokio perduodamo duomenų signalo, o bandymai pasiekti fizinę prieigą būtų aptikti stebint. Dėl šio saugumo pluoštas yra pasirenkamas perdavimo būdas tokioms pramonės šakoms kaip vyriausybė ir bankai. Kalbant apie saugą, šviesolaidiniai kabeliai taip pat nekelia pavojaus kibirkšties{2}}pavojingose aplinkose, pvz., chemijos gamyklose ir naftos perdirbimo gamyklose.
Šviesolaidinio pataiso laido taikymas
Šviesolaidinis laidas yra esminis telekomunikacijų komponentas, naudojamas duomenims perduoti per optinius pluoštus dideliais atstumais. Iš esmės tai yra kabelis su jungtimis abiejuose galuose, skirtas prijungti optinius įrenginius, tokius kaip maršrutizatoriai, jungikliai ir serveriai. Pagrindinis šviesolaidinio laido tikslas yra užtikrinti patikimą ir veiksmingą duomenų perdavimo dideliu greičiu priemonę. Naudojant šviesos signalus, o ne elektros signalus, šviesolaidinė technologija leidžia greičiau ir saugiau perduoti duomenis. Tai ypač svarbu telekomunikacijose, kur reikia greitai ir tiksliai perduoti didelius duomenų kiekius. Šviesolaidiniai laidai yra būtini įvairiose telekomunikacijų programose, įskaitant interneto ryšius, telefono tinklus, kabelinę televiziją ir duomenų centrus. Jie dažniausiai naudojami tiek gyvenamosiose, tiek komercinėse patalpose, siekiant užmegzti{6}}didelės spartos interneto ryšį ir palengvinti balso, vaizdo ir duomenų signalų perdavimą. Pastaraisiais metais šviesolaidinių pataisų laidų paklausa labai išaugo, nes didėja greitesnio ir patikimesnio duomenų perdavimo poreikis. Atsiradus technologijoms, tokioms kaip debesų kompiuterija, srautinio perdavimo paslaugos ir daiktų internetas (IoT), didėja didesnio pralaidumo ir mažesnės delsos paklausa. Skaidulinės optikos pataisos laidai atlieka lemiamą vaidmenį tenkinant šiuos poreikius, suteikdami būtiną infrastruktūrą efektyviam duomenų perdavimui. Be to, šviesolaidiniai laidai taip pat naudojami naujose technologijose, tokiose kaip 5G tinklai ir išmanieji miestai. Šioms technologijoms reikalingos tvirtos ir{14}}didelės talpos ryšio sistemos, kurias galima pasiekti naudojant šviesolaidinius pataisinius laidus.
Šviesolaidinis pataisos laidas naudojamas tinkle, ypač vietinio tinklo (LAN) įrenginiams prijungti. Tai esminis komponentas perduodant duomenis, balso ir vaizdo signalus dideliais atstumais dideliu greičiu. Skaidulinės optikos laidai yra sudaryti iš plonų, lanksčių stiklo arba plastiko pluoštų, apgaubtų apsauginiu apvalkalu, pluošto. Šie pluoštai gali perduoti duomenis naudojant šviesos signalus, o tai leidžia greičiau ir patikimiau perduoti duomenis, palyginti su tradiciniais variniais kabeliais. Pataisos laidas veikia kaip tiltas tarp įrenginių, tokių kaip kompiuteriai, jungikliai, maršruto parinktuvai ir serveriai, todėl užtikrinamas sklandus ryšys ir duomenų mainai. LAN aplinkoje šviesolaidiniai pataisos laidai dažniausiai naudojami tinklo jungikliams prijungti prie galutinių įrenginių, pvz., kompiuterių, spausdintuvų ir IP telefonų. Jie užtikrina tiesioginį ir saugų ryšį, užtikrinantį minimalų signalo praradimą ir trukdžius. Didėjant didelės spartos-interneto paklausai ir daugėjant prijungtų įrenginių skaičiui, šviesolaidiniai laidai tapo itin svarbūs palaikant tvirtą ir efektyvią tinklo infrastruktūrą. Be to, šviesolaidinė technologija turi keletą pranašumų, palyginti su tradiciniais variniais kabeliais. Jis turi daug didesnį pralaidumo pajėgumą, todėl užtikrina didesnį duomenų perdavimo spartą ir palaiko daug pralaidumo reikalaujančių programų poreikius. Skaiduliniai optiniai laidai taip pat yra atsparūs elektromagnetiniams trukdžiams, todėl jie idealiai tinka naudoti vietose, kuriose yra didelis elektros triukšmas arba arti maitinimo kabelių.
Šviesolaidinis laidas yra kabelis, naudojamas sujungti du įrenginius arba komponentus šviesolaidiniame tinkle. Jis pirmiausia naudojamas duomenims, pvz., balso, vaizdo ar skaitmeninei informacijai, perduoti dideliu greičiu dideliais atstumais. Atliekant medicininį vaizdą, optinio pluošto laidas atlieka lemiamą vaidmenį perduodant vaizdus endoskopijos ir kitų medicininių procedūrų metu.
Pateikiami aukštos{0}}kokybės, didelės raiškos{1}}vaizdai, padedantys tiksliai diagnozuoti ir planuoti gydymą. Didelės spartos-optinio pluošto laidų perdavimo galimybės užtikrina minimalų delsą ir vaizdo kokybės praradimą, todėl gydytojai gali priimti sprendimus realiu laiku atliekant procedūras. Be to, šviesolaidiniai laidai turi keletą pranašumų, palyginti su tradiciniais variniais kabeliais medicininiame vaizdavime. Jie yra atsparūs elektromagnetiniams trukdžiams, o tai ypač svarbu medicinos aplinkoje, kur yra įvairių elektroninių prietaisų.
Striukė
Striukė yra išorinė šviesolaidinio kabelio danga. Nors ji suteikia apsaugą, jos pagrindinis tikslas nėra suteikti jėgos. Iš esmės apvalkalas laiko visus komponentus kartu: aramido stiprumo elementus ir buferinį pluoštą, apimantį optinį pluoštą.
„Aramid Strength“ nariai
Aramidiniai siūlai yra stiprūs, karščiui{0}}atsparūs pluoštai. Šviesolaidinio kabelio sąrankoje aramido stiprumo elementai užtikrina tempimo stiprumą nuo jungties ir visame kabe. Pavyzdžiui, gamybos proceso metu, kai traukiate kabelį ant jungties, aramido stiprumo elementai padeda užtikrinti, kad kabelis ir stiklo optinis pluoštas nenutrūktų.
Buferinė danga ant pluošto
Stiklo optinis pluoštas yra pagamintas su apsaugine (buferine) danga nuo pažeidimų. Priklausomai nuo pataisymo laido panaudojimo, buferinė danga gali būti iš įvairių medžiagų, kurios, pavyzdžiui, bus atsparios aukštai temperatūrai arba ugniai. Buferis taip pat apsaugo akrilatu-dengtą pluoštą, kai jis išspaudžiamas į apvalkalą, taip pat veikia kaip „sandariklis“, jei norite, akrilatu- padengtam pluoštui prieš sujungimą ar sujungimą.
Optinis pluoštas
Iš stiklo arba plastiko pagamintas optinis pluoštas yra optinis bangolaidis, sudarytas iš šviesą{0}}nešančios šerdies ir apvalkalo, kuris sulaiko šviesą šerdyje. Skaidulinės optikos ryšio sistemose naudojami vienmodžiai arba daugiamodžiai.
Veiksniai, į kuriuos reikia atsižvelgti prieš renkantis šviesolaidinį laidą
1 veiksmas: nustatykite, kokio tipo jungties jums reikia
Norėdami nustatyti, kokios jungties jums reikės, turite ištirti įrenginio prievadus, kuriuos prijungsite, ir žinoti, kokios programos naudos laidą. Šviesolaidiniai laidai yra su skirtingomis jungtimis, skirtomis prijungti prie skirtingų įrenginių.
Kitas dalykas, kurį turite nustatyti, yra tai, kuris pluošto pataisos kabelio režimas yra geriausias jūsų programai. Galimi du režimai: vieno-režimo arba kelių režimų.
●Vienmo{0}}modžio šviesolaidinis kabelis
Duomenų perdavimui dideliais atstumais{0}}norėsite naudoti vieno{0}}modo šviesolaidinio kabelio-kabelį, nes vieno-modžio šviesolaidinis kabelis yra daug greitesnis nei daugiamodis. Vienu-režimu vienu metu perduodamas tik vienas šviesos pluoštas, todėl lazeris gali veikti 1310–1550 nm bangos ilgiu.
● Daugiamodis šviesolaidinis kabelis
Reikės daugiamodės šviesolaidinės sistemos, skirtos programoms, kurių atstumai yra mažesni, pvz., pastate arba A/V programai vietiniame tinkle. Didžiausias šviesolaidinio kabelio ilgis yra apie 400–550 metrų. Tačiau daugiamodiai kabeliai gali nešti kelis šviesos šaltinius, todėl jie yra labai veiksmingi trumpais atstumais.
3 veiksmas: apsispręskite tarp paprasto ar dvipusio pluošto gijų
Optinio pluošto pataisos laidai gali turėti dviejų tipų sruogas: vienpusę arba dvipusę.
● Paprastas
Paprastas kabelis turi po vieną skaidulų jungtį kiekviename kabelio gale. Vienas galas yra siųstuvas, kitas – imtuvas, ir jie nėra grįžtami. Tai dažniausiai naudojama dvikrypčiams (BIDI) šviesolaidiniams siųstuvams-imtuvams. Paprasti kabeliai yra pigesni ir gali perduoti didesniu greičiu.
● Dvipusis
Dvipusės gijos leidžia dvi skaidulų jungtis sujungti viena šalia kitos naudojant dvigubą{0}}pluošto jungtį. Viena kryptis perduoda viena kryptimi, o kita – atgal. Tai didžiulis pranašumas prieš simpleksą, nes jis gali vienu metu perduoti dvikrypčius duomenis. Tačiau dvipusio ryšio trūkumas yra tas, kad jis jungia tik du įrenginius ir jums reikės papildomų jungčių, kad galėtumėte naudoti papildomus įrenginius.
4 veiksmas: pasirinkite norimą kabelio ilgį
Tai gana paprasta. Turėsite žinoti atstumą tarp įrenginių ir pasirinkti reikiamo laido ilgį. Skaidulinio optinio kabelio ilgis yra nuo 0,5 m iki 50 m.
5 veiksmas: pasirinkite jungties poliravimą ir kabelio apvalkalą
Galiausiai turėsite nuspręsti dėl jungties poliravimo ir kabelio apvalkalo, kurie gali turėti įtakos kabelio veikimui.
● Jungties poliravimas
Yra dviejų tipų jungčių poliravimas: UPC arba APC. APC poliravimas užtikrina geresnį našumą, nes nuostoliai yra mažesni nei UPC jungties. Taigi galbūt norėsite APC poliravimo, jei jūsų programos yra jautrios grąžinimo praradimui ir reikalauja didelio tikslumo signalizacijos. Tačiau APC yra brangesnis nei UPC. Jungties laką galite atpažinti pagal spalvą. APC pataisos kabelis paprastai yra žalias, o UPC pataisos kabelis yra mėlynas.
● Kabelių apvalkalai
Šviesolaidinis kabelis yra įvairių tipų:
Low Smoke Zero Halogen (LSZH): liepsną{0}}sulaikanti striukė puikiai tinka naudoti tarp grindų ir pastatų.
Polivinilchloridas (PVC): Tvirtas apvalkalas, atsparus dilimui, oksidacijai, korozijai ir skilimui. Jis puikiai atlaiko oro sąlygas, todėl puikiai tinka lauko kabeliams arba ilgo naudojimo kabeliams.
Optinio pluošto nelaidus jungtis (OFNP): šios apvalkalai taip pat yra antipirenai ir mažai dūmų, todėl idealiai tinka naudoti tinkle, kuris veikia sienų viduje ir oro srautuose be vamzdžio.
Šarvuotas kabelis: šiose striukėse naudojami dvigubi vamzdeliai ir plieninės rankovės, kurios nepraleidžia šviesos ir turi didelį gniuždymo slėgį, todėl puikiai tinka grindų kabeliams, ant kurių gali užlipti ar net įkąsti graužikai.
Nejautrus lenkimui: šios striukės turi mažą lenkimo spindulį ir didelį atsparumą lenkimui{0}}susijusiam praradimui ar pažeidimui. Šio tipo pataisos laidas skirtas duomenų centrams ir FTTH programoms bei didelio-tankio kabeliams.
Patarimai dėl šviesolaidinio pataiso laido
Laikykite šviesolaidžio kabelius švarius
Remiantis vienos didelės telekomunikacijų įmonės pramonės apklausa, užterštumas yra pagrindinė{0}} optinių tinklų trikčių šalinimo priežastis. Skaidulos yra tokios trapios, kad jas padengus dulkėmis ar kitais teršalais, optinis signalas gali pablogėti. Be to, metalinės dalelės, susidėvėjusios ant šviesolaidinių jungčių korpusų ir šviesolaidžių korpusų, blokuos skaidulą, o tai sukels signalo praradimą, todėl galiausiai sumažės tinklo našumas ir sukels didelių nuostolių įmonėms, kurios naudojasi šviesolaidiniais tinklais. Paprastai šviesolaidinis valymas reiškia skaidulinių jungčių valymą. Kaip užtikrinti, kad išvalysite pluošto jungtis tinkamais būdais? Yra du pagrindiniai valymo būdai: sausas valymas ir šlapias valymas, kurių kiekvienas atlieka skirtingas funkcijas. Ritės -tipo pluošto valikliai, rašiklių valikliai, pluošto valymo servetėlės ir putplasčio tamponai yra įprasti pluošto jungčių valymo sprendimai.
Tinkamai laikykite šviesolaidinius kabelius
Nesvarbu, ar šviesolaidinis kabelis naudojamas ar nenaudojamas, reikia atsižvelgti į vieną svarbų dalyką: per daug nelenkite ir netempkite šviesolaidinio kabelio. Dažnai būna, kad dirbant su šviesolaidiniais kabeliais žmonės juos ištempia arba sulenkia. Dėl šios priežasties blogiausiu atveju pluoštas gali būti pažeistas. Kai kurie lūžimai, atsiradę dėl lenkimo, gali būti matomi, tačiau kai kurie nuostoliai gali būti matomi, pavyzdžiui, mikroskopinės pluošto deformacijos, kurias sukelia labai žema temperatūra, kelių milimetrų poslinkis dėl buferio ar apvalkalo netobulumo, netinkama montavimo praktika ar kiti veiksniai. Kadangi tokio praradimo žmogaus akis negali matyti tiesiogiai, jis bus nepastebėtas ir laikui bėgant viskas gali dar labiau pablogėti. Didelio nuostolio atveju, kai reikia pakeisti pluošto pataisos laidus, reikia atkreipti dėmesį į šiuos esminius elementus:
● Suprojektuokite šviesolaidinio kabelio kelią naudodami tinkamus įrankius ar komponentus, kad apsaugotumėte skaidulas, pvz., horizontalias kabelių tvarkykles.
● Nelenkite šviesolaidžio kabelių daugiau nei jų minimalus lenkimo spindulys, ypač ankštose didelio -tankio pluošto pataisymo vietose.
● Įsitikinkite, kad šviesolaidžio jungtis į nieką neatsitrenkia! Viena vertus, šie galai gali būti nutrinti arba sulūžti. Kita vertus, stiklo pluošto galas gali nupjauti kažkieno odą. Laikant ar traukiant pluoštą, rekomenduojama naudoti apsauginius dangtelius.
● OTDR ir optinio pluošto mikroskopus rekomenduojama naudoti, jei reikia įrangos, skirtos matuoti ir nustatyti gedimus, pvz., skaidulinio kabelio plyšimą arba bendrą slopinimą.
Galutinis DUK vadovas apie šviesolaidinį laidą
Kl .: Kam naudojamas šviesolaidinis laidas?
Kl .: Ar galima pataisyti šviesolaidinį kabelį?
K: Kuo skiriasi pataisos laidas ir kabelis?
K: Kokie yra pataiso kabelio trūkumai?
Kl .: Kiek yra pluošto pataisos laidų tipų?
Kl .: Kuris yra geresnis pluošto ar vario kabelis?
Kl .: Kodėl jis vadinamas pataisos kabeliu?
K: Ar galiu naudoti eterneto kabelį kaip pataisymo kabelį?
Kl .: Kaip atrodo pataisos kabelis?
K: Kas atsitiks, jei šviesolaidinis laidas nebus išvalytas laiku?
Kl .: Kokie yra pleistrų laidų pranašumai?
Kl .: Kiek laiko paprastai tarnauja šviesolaidiniai laidai?
Kl .: koks yra maksimalus laidų ar džemperių ilgis?
Kl .: Kodėl šviesolaidiniai laidai tokie brangūs?
Kl .: Kaip išbandote optinio pluošto laidą?
Kl .: Ar galiu pataisyti pažeistą optinio pluošto laidą?
Kl .: Kaip laikyti šviesolaidinį laidą?
Kl .: koks yra mažiausias šviesolaidinio laido lenkimo spindulys?
Kl .: koks yra didžiausias šviesolaidinio laido perdavimo greitis?
Kl .: Kuo skiriasi LC ir SC jungtys, skirtos šviesolaidiniams laidams?
Kaip vienas iš pirmaujančių šviesolaidinių laidų gamintojų ir tiekėjų Kinijoje, nuoširdžiai sveikiname jus, kad čia iš mūsų gamyklos nusipirksite optinio pluošto pataisymo laidą. Visi pritaikyti produktai yra aukštos kokybės ir žemos kainos. Norėdami gauti kainoraštį ir nemokamą pavyzdį, susisiekite su mumis dabar.
