Šviesolaidinės gnybtų dėžutės gamintojas FTTH ir FTTx projektams
EVOLUX tiekia šviesolaidines gnybtų dėžutes, skirtas FTTH, FTTx, telekomunikacijų prieigos tinklams, gyvenamajam plačiajuosčiui ryšiui, pastatų paskirstymo sistemoms ir abonentų -šviesolaidinėms instalijoms.
Mūsų gaminių asortimentą sudaro vidaus ir lauko gnybtų dėžutės, sieniniai -staliniai ir stulpeliai-montuojami korpusai, kompaktiškos abonentų dėžutės, daugiagyslių-gyslių skaidulų paskirstymo dėžutės ir iš anksto-jungiami sprendimai.
Be standartinių modelių, palaikome konkrečias projekto-konfigūracijas, iš anksto įkeltus{1}} mazgus ir OEM / ODM šviesolaidinės gnybtų dėžutės paslaugas. Produktai gali būti tiekiami kaip tušti korpusai arba komplektuojami su adapteriais, sujungimo padėklais, PLC skirstytuvais ir montavimo priedais pagal jūsų projekto reikalavimus.
Nesvarbu, ar esate telekomunikacijų operatorius, FTTH rangovas, tinklo integratorius, platintojas ar privatus prekės ženklas, mūsų komanda gali padėti pasirinkti arba sukurti skaidulinio ryšio užbaigimo sprendimą, atitinkantį jūsų diegimo aplinką, tinklo struktūrą ir biudžetą.
Kaip gaminamos šviesolaidinės gnybtų dėžutės?
Patikima šviesolaidinė gnybtų dėžutė reikalauja suderinto korpuso ir vidinės struktūros.
Korpuso medžiaga, kabelio įvado konstrukcija, sandarinimo sistema, sujungimo padėklas, adapterio skydelis, skaidulų nukreipimo vieta ir tvirtinimo konstrukcija turi veikti kartu, kad būtų užtikrintas efektyvus montavimas ir ilgalaikis tinklo veikimas.
Gamybos būdas priklauso nuo pasirinktos korpuso medžiagos ir gaminio struktūros.
Plastikinės šviesolaidinės gnybtų dėžutės gamyba
Plastikinės gnybtų dėžutės paprastai susideda iš šių etapų:
Produkto struktūros apžvalga
Korpuso matmenys, kabelių įvadų padėtys, sujungimo dėklas, adapterio skydelis, tvirtinimo konstrukcija ir sandarinimo būdas yra peržiūrimi prieš gaminant.
Medžiagos pasirinkimas
Korpuso medžiaga parenkama atsižvelgiant į gaminio dizainą, montavimo aplinką, mechaninius reikalavimus ir atsparumo oro sąlygoms{0}}reikalavimus.
Galimos medžiagų parinktys priklauso nuo gnybtų dėžutės modelio ir gali apimti ABS, PC, PC+ABS, PP ar kitas vertinamas medžiagas.
Įpurškimas
Korpuso dangtis, pagrindas, sujungimo padėklai ir susijusios lietinės dalys gaminami naudojant patvirtintus įrankius ir medžiagas.
Apipjaustymas ir išvaizdos apžiūra
Suformuotos dalys tikrinamos, ar nėra įtrūkimų, deformacijų, įtrūkimų, nepilno išliejimo, paviršiaus defektų ir matmenų nuoseklumo.
Vidinio komponento paruošimas
Sujungimo padėklai, adapterių plokštės, kabelių spaustukai, sandarinimo komponentai, spynos, tvirtinimo detalės ir tvirtinimo priedai paruošiami pagal patvirtintą MK.
Gaminio surinkimas
Surenkamas gaubtas, sujungimo padėklai, sandarikliai, spynos, kabelių-įvadų komponentai ir vidiniai priedai.
Neprivalomas komponentų pakrovimas
Adapteriai, pigtailiai, PLC skirstytuvai ir apsauginės movos gali būti montuojami pagal reikiamą gaminio konfigūraciją.
Patikra ir pakavimas
Gatavos gnybtų dėžutės prieš pakuojant patikrinamos pagal patvirtintą gaminio konfigūraciją.
Optinio pluošto gnybtų dėžutė yra dėžutė, apsauganti šviesolaidinį kabelį ir skaidulinio pluošto suvirinimą šviesolaidinio kabelio gnybte. Jis daugiausia naudojamas vidaus ir lauko šviesolaidinių kabelių tiesiam suvirinimui ir šakų sujungimui bei šviesolaidinio kabelio gnybtų tvirtinimui, kuris atlieka skaidulinio pluošto saugojimo ir jungties apsaugos vaidmenį. Jis gali padalinti optinį kabelį į vieną optinį pluoštą, kuris yra lygiavertis jungtis, kuri atlieka optinio kabelio ir košės sujungimo vaidmenį. Kai optinis kabelis patenka į naudotojo galą, jis pritvirtinamas prie gnybtų dėžutės, o optinio kabelio šerdis ir lankelis suvirinami gnybtų dėžutėje.
Šviesolaidinių gnybtų dėžutės tipai
Tvirtinama prie sienos-ir stovo-
Skaidulinės galinės dėžutės gali būti suskirstytos į stovo{0}}tvirtinamas-ir sienines-dėžus, atsižvelgiant į jų dizainą. Pastarasis paprastai yra sandarus ir kabo ant sienos, o pirmasis turi galines ir priekines duris su šoniniu turėklu, pritvirtintu tiesiai prie serverio stovo. Prie sienos montuojamas -FTB daugiausia skirtas tiesioginiams ryšiams. Tokios procedūros kaip suliejimas, sujungimas ir nutraukimas turi būti atliekamos prieš įdiegiant FTB. Sieninė-šviesolaidinė galinė dėžutė puikiai tinka-pavyzdžiui, telekonferencijai, įėjimo terminalų statybai ir pan. Šie FTB gali būti toliau skirstomi į lauko ir vidaus dėžes. Kita vertus, ant stovo{11}}montuojami korpusai idealiai tinka sujungimo arba kryžminio{12}}jungimo architektūrai. Tokie FTB idealiai tinka kurti sąsajas tarp perdavimo įrenginio ir išorinio įrenginio kabelio, turint pakankamai vietos valdymui, užbaigimui, paskirstymui ir sintezei. Tačiau ant stovo{15}}montuojami FTB skirti naudoti tik patalpose.
Viduje ir lauke
Atsižvelgiant į jų pritaikymą įvairiuose nustatymuose, FTB galima suskirstyti į lauko ir vidaus galinių dėžių kategorijas. Pagrindinis skirtumas tarp jų bus gamybai naudojamos medžiagos. Medžiagos, naudojamos įrenginyje, turi būti panašios į medžiagas, naudojamas kituose elementuose, ir netgi kabelių / kojelių apvalkalus. Jei FTB yra skirtas naudoti lauke, jo cheminės ir fizinės savybės turi būti pakankamai stabilios ir gerai atsparios vandeniui ir dulkėms. Medžiagų lydymosi temperatūra taip pat turi būti ne žemesnė kaip 120 laipsnių. FTB komponentai turi veikti plačiame temperatūrų diapazone, mažiausiai -25–45 laipsnių, kad atlaikytų didelius temperatūros svyravimus. Jo išorinis korpusas paprastai yra gerai sandarus, kad apsaugotų vidinius komponentus nuo pažeidimų, ir turi didelį atsparumą smūgiams. Kita vertus, patalpų FTB yra perėjimo taškas tarp horizontalių ir prieš srovę nukreiptų kabelių. Jie dažniausiai naudojami kaip saugojimo vieta skaidulų paskirstymui ir užbaigimui labiau kontroliuojamoje aplinkoje, todėl joms netaikomi jokie specialūs reikalavimai medžiagoms. Norėdami pasirinkti tobulą šviesolaidžio galinę dėžę savo tinklui, turite kompetentingai įvertinti savo poreikius ir pasirinkti tokį variantą, kuris efektyviai atitinka jūsų poreikius. FTB galima rasti įvairių medžiagų, formų ir dydžių. Be kita ko, turite atsižvelgti į naudojamų pluoštų skaičių ir laisvą erdvę, kad nustatytumėte, kuris pluoštas geriausiai tiktų jūsų surinkimui.
Šviesolaidžio gnybtų dėžutės funkcija yra užtikrinti optinio pluošto ir optinio pluošto suliejimą, optinio pluošto ir pluošto sujungimą bei optinės jungties perdavimą. Ji taip pat užtikrina mechaninę optinio pluošto ir jo komponentų apsaugą ir aplinkos apsaugą bei leidžia atlikti tinkamus patikrinimus, kad būtų išlaikytas aukščiausius optinio pluošto valdymo standartus. Gera šviesolaidinė gnybtų dėžutė turi turėti šias funkcijas.
Tvirtinimo funkcija
Optiniam kabeliui patekus į stovą, jo išorinis apvalkalas ir armuojanti šerdis turi būti mechaniškai pritvirtinti, sumontuoti įžeminimo laido apsaugos komponentai, apdoroti galų apsaugą ir suskirstyti optinius pluoštus bei apsaugoti juos.
Sujungimo funkcija
Po to, kai iš optinio kabelio ištrauktas optinis pluoštas yra sujungtas su galiniu kabeliu, optinio pluošto perteklius suvyniojamas ir saugomas, o sujungta jungtis yra apsaugota.
Paskirstymo funkcija
prijunkite jungtį, pritvirtintą prie galinio kabelio, prie adapterio ir optinę jungtį sujunkite su optine jungtimi kitoje adapterio pusėje. Adapterius ir jungtis turi būti galima lanksčiai įdėti ir išimti; optinis kelias gali būti laisvai dislokuotas ir išbandytas.
Saugojimo funkcija
Suteikite vietos įvairiems kryžmiškai sujungtiems{0}}opiniams kabeliams tarp stelažų laikyti, kad juos būtų galima išdėstyti reguliariai ir tvarkingai. Šviesolaidžio gnybtų dėžutėje turi būti atitinkama vieta ir būdas, kad šios optinio ryšio linijos dalies laidai būtų aiškūs, lengvai reguliuojami ir atitiktų minimalius lenkimo spindulio reikalavimus.
Šviesolaidinis paskirstymas
Gnybtų dėžutės naudojamos šviesolaidiniams kabeliams paskirstyti ir organizuoti pastate arba tam tikroje teritorijoje. Jie suteikia struktūruotą ir lengvai prieinamą tašką įvairiems šviesolaidiniams kabeliams prijungti.
Patalpų šviesolaidinis užbaigimas
Vidinėse patalpose, pvz., duomenų centruose, biuruose ar gyvenamuosiuose pastatuose, šviesolaidinės gnybtų dėžutės naudojamos šviesolaidiniams kabeliams užbaigti ir organizuoti. Jie dažnai pateikiami su iš anksto-sukonfigūruotais adapteriais, kad būtų lengva prijungti-ir žaisti{3}}.
Šviesolaidžio į namus (FTTH) įrenginiai
Naudojant FTTH, optinio pluošto gnybtų dėžutės naudojamos šviesolaidiniams kabeliams kliento patalpose sujungti. Šiose dėžutėse gali būti jungtys arba adapteriai, skirti prisijungti prie klientų įrangos, pvz., maršrutizatorių arba optinio tinklo terminalų (ONT).
Abonento prisijungimo taškai
Gnybtų dėžutės tarnauja kaip abonentų prijungimo taškai, suteikiantys vietą atskiriems tinklo vartotojams ar abonentams šviesolaidinių kabelių sujungimui, prijungimui ir valdymui.
Skaidulinės galios dėžutės montavimo procedūra
Montavimas
Optinio pluošto jungties dėžutė montuojama ant sienos arba ant 19 colių (483 mm) pločio standartinio stovo. Priekinis skydelis turi būti lengvai pasiekiamas, nes laidas patenka iš apačios.
Kabelio galo paruošimas
Bet koks šviesolaidinio kabelio galas turi būti paruoštas prieš pradedant kabelio įvedimą į optinio pluošto galinę dėžę. Kabelio galo paruošimo procedūrą galite gauti iš tiekėjo. Šiame etape labai svarbu apsaugoti plikus pluoštus. Taip yra todėl, kad po kabelio galo paruošimo jie atsiskleidžia.
Kabelio įvadas
Paruošus kabelio galus, reikia pradurti guminę diafragmą prie dėžutės kabelio įvado angos. Tai reikia padaryti prieš įkišant kabelį į dėžutę, nes naujose dėžutėse ši anga yra užblokuota.
Kabelio galo prispaudimas
Šviesolaidžio galinėje dėžutėje yra sumontuoti keli plastikinio pluošto kreiptuvai. Pro juos išvedamas kabelio įvorėse arba transportavimo vamzdyje esantis pluoštas. Per šiuos kreipiklius visas perteklinis kabelio ilgis patenka į pasirinktą sujungimo dėklą. Tada, naudojant plastikinį suspaudimo dirželį, jis užspaudžiamas sujungimo dėklo įėjimo taške.
Sujungimas
Svarbiausia montavimo proceso dalis yra optinio pluošto sujungimas nuo kabelio iki košelių. Tam naudojama sujungimo mašina. Jis laikomas šalia galinės dėžutės ant stalo. Nerūdijančio plieno vielos mechanizmas atleidžiamas nuo spyruoklinio fiksatoriaus, kad būtų atidarytas tam tikras sujungimo dėklas. Sujungimo mašina naudojama sujungimui, kad pluošto galai išeitų iš kabelio. Tada jie stumiami, kad tilptų į lydytą sandūrą. Procesas tęsiamas, kad visi sandūros būtų laikomos sujungimo dėkluose. Tada šie sujungimo padėklai dedami į krūvą galinės dėžutės viduje. Tada su dėžute uždaromas nerūdijančio plieno vielos uždarymo mechanizmas.
Veiksniai, į kuriuos reikia atsižvelgti prieš renkantis šviesolaidinę gnybtų dėžutę
Talpa
Šviesolaidinės gnybtų dėžutės talpa yra vienas iš svarbiausių veiksnių, į kuriuos reikia atsižvelgti. Jis nustato šviesolaidinių kabelių, kuriuos galima įdėti į dėžę, skaičių. Dėžės talpa turėtų būti pagrįsta jūsų dabartiniais poreikiais ir būsimu augimu. Įsitikinkite, kad pasirinkote pakankamai talpos dėžutę, kad būtų galima ateityje išplėsti tinklą.
Dydis
Šviesolaidžio gnybtų dėžutės dydis taip pat yra svarbus veiksnys, į kurį reikia atsižvelgti. Dėžė turi būti pakankamai didelė, kad tilptų visi šviesolaidiniai kabeliai ir bet kokia papildoma įranga, kurios gali prireikti. Tačiau jis neturėtų būti per didelis, kad užimtų per daug vietos arba būtų sunku sumontuoti.
Apsauga
Šviesolaidžio gnybtų dėžutė turi tinkamai apsaugoti šviesolaidinius kabelius nuo fizinių pažeidimų, dulkių ir drėgmės. Pasirinkite dėžutę, pagamintą iš aukštos-kokybės medžiagų ir saugiąužrakinimo mechanizmas, apsaugantis nuo neteisėtos prieigos. Dėžutėje taip pat turi būti atitinkami sandarikliai ir tarpikliai, kad į vidų nepatektų drėgmė ir dulkės.
Ryšys
Skaidulinės optikos gnybtų dėžutė turi būti suderinama su naudojamų šviesolaidinių jungčių tipu. Įvairių tipų jungtys apima SC, LC ir ST. Įsitikinkite, kad pasirinkote dėžutę, kurioje tilps jūsų naudojamų jungčių tipas.
Diegimo paprastumas
Optinio pluošto gnybtų dėžutė turi būti lengvai montuojama ir naudojama. Ieškokite dėžutės su aiškiomis instrukcijomis ir visa reikalinga tvirtinimo įranga. Dėžutė taip pat turėtų būti lengvai pasiekiama ir prižiūrima.
Kaina
Kaina visada yra veiksnys renkantis bet kokį produktą. Šviesolaidinės gnybtų dėžutės kainą reikėtų palyginti su jos savybėmis ir funkcionalumu. Pasirinkite dėžutę, kuri siūlo gerą kainos ir kokybės santykį ir atitinka jūsų biudžetą.
Galutinis DUK vadovas optinio pluošto gnybtų dėžutei
Kl .: Kas yra šviesolaidinė gnybtų dėžutė?
Kl .: Koks yra šviesolaidžio pabaigos dėžutės pavadinimas?
Kl .: Kaip įdiegti optinio pluošto gnybtų dėžutę?
Kl .: Kas yra skaidulų užbaigimo dėžutė?
Kl .: Kaip įdiegti ir naudoti šviesolaidinį terminalo dėžutę?
Kl .: Į ką reikėtų atkreipti dėmesį į šviesolaidžio gnybtų dėžutę?
Kl .: Koks yra šviesolaidinių gnybtų dėžutės vaidmuo FTTH tinkluose?

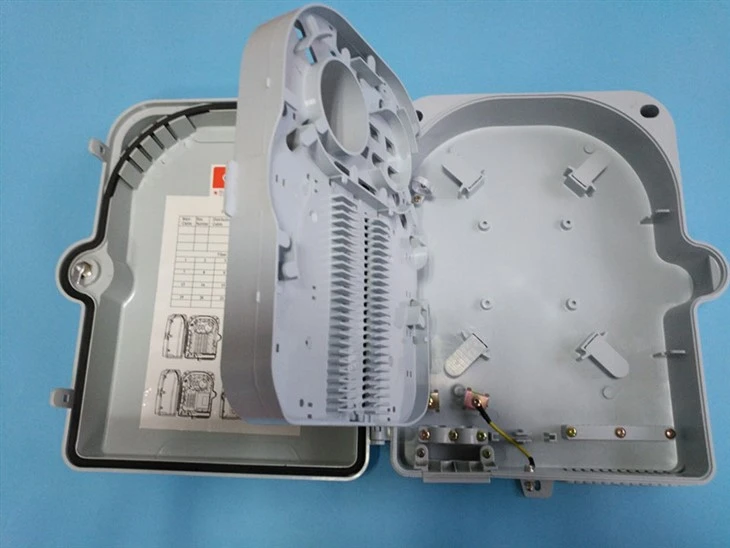

Kl .: Kokia yra šviesolaidinio terminalo dėžutės struktūra?
Klausimas: Optinio pluošto jungties apsauga
Kl .: Kokios yra optinio pluošto gnybtų dėžutės medžiagos savybės?
Kl .: Kokia yra optinio pluošto terminalo dėžutės optinė charakteristika?
Kl .: Kuo skiriasi pluošto gnybtų dėžutė ir pluošto sujungimo dėklas?
K: Kokie yra šviesolaidinės gnybtų dėžutės naudojimo pranašumai?
Kl .: Kokie yra optinio pluošto gnybtų dėžutės komponentai?
Kl .: Kodėl verta naudoti šviesolaidžio užbaigimo dėžutes?
Kl.: Kaip FTB tvarkomas pluošto sujungimas?
Kl.: Ar galima FTB{0}}tvirtinti prie sienos?
