FTTH ODN sprendimas greitam ir patikimam šviesolaidinės prieigos diegimui
„Evolux“ tiekia vieno{0}}pasyvaus šviesolaidžio komponentus, skirtus FTTH, FTTx ir PON prieigos tinklams, įskaitant SC/APC jungtis, adapterius, jungtis, pataisų laidus, PLC skirstytuvus ir gnybtų dėžutes.
FTTH ODN sprendimas greitam ir patikimam šviesolaidinės prieigos diegimui
„Evolux“ tiekia vieno{0}}pasyvaus šviesolaidžio komponentus, skirtus FTTH, FTTx ir PON prieigos tinklams, - SC/APC jungtis, adapterius, jungtis, pataisų laidus, PLC skirstytuvus ir gnybtų dėžutes.
Nuo centrinio biuro pataisymo iki paskutinio -mylio abonentų skaičiaus sumažėjimo, mūsų FTTH produkto sprendimas padeda telekomunikacijų operatoriams, rangovams ir platintojams sukurti stabilius, keičiamo dydžio ir lengvai-diegti{2}}optinius paskirstymo tinklus.
ausys Optinio pluošto tiekimo patirtis
Tiekiamos šviesolaidinės jungtys
Palaikomi FTTH ir FTTx projektų užsakymai
Galimas ženklinimas ir pakavimas

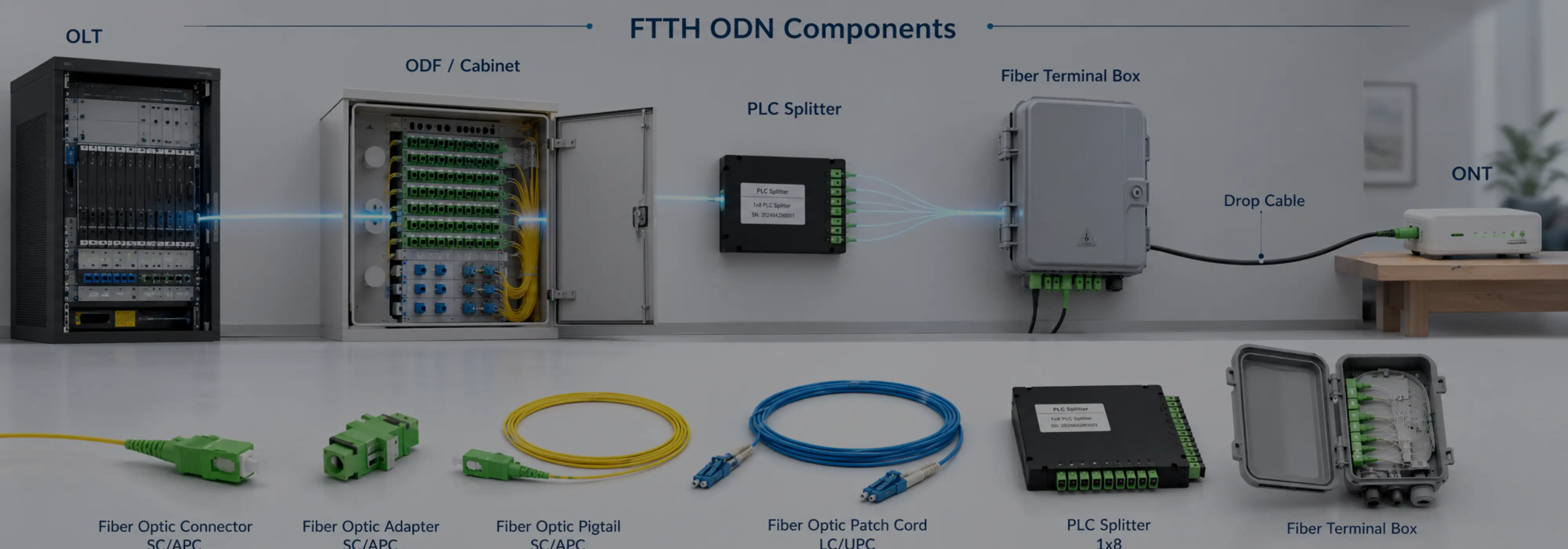

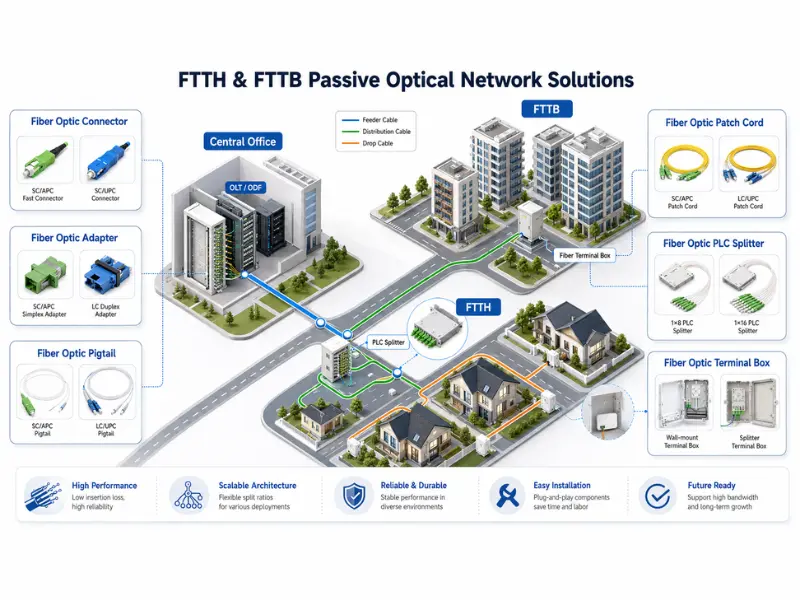

Tipiška FTTH ODN tinklo architektūra
Tipiškame FTTH PON tinkle pasyvūs optiniai komponentai sujungia centrinį biurą su galutiniais vartotojais, neturinčiais aktyvios įrangos paskirstymo kelyje. „Evolux“ teikia pagrindinius pasyvius komponentus, naudojamus skaidymui, sujungimui, pataisymui, užbaigimui ir abonento prijungimui
OLT
Centrinis biuras
01
ODF / Spintelė
Tiekimo kabelis
02
PLC skirstytuvas
1×4 – 1×64
03
Terminalo dėžutė
Paskirstymas
04
Drop → ONT
Abonentas
05
Kiekvienai FTTH tinklo sekcijai reikalingi suderinami pasyvieji komponentai. Jungties tipas, skirstytuvo santykis, gnybtų dėžutės talpa, pluošto tipas ir montavimo aplinka turi įtakos tinklo veikimui ir įrengimo efektyvumui. „Evolux“ padeda klientams pasirinkti atitinkančius produktus pagal projekto topologiją, abonentų skaičių ir diegimo scenarijų.
Rekomenduojamos FTTH produktų šeimos
„Evolux“ teikia pagrindines pasyviųjų šviesolaidinių produktų šeimas, naudojamas FTTH ir PON prieigos tinkluose. Šie produktai gali būti tiekiami atskirai arba sujungti į pritaikytą FTTH projekto BOM.
Šviesolaidinė jungtis
SC/APC greitoji jungtis, SC/UPC jungtis ir LC jungtis lauko užbaigimui, ONT prijungimui, gnybtų dėžutei ir pataisymui.
Naudojamas: lauko užbaigimas · ONT · pataisymas
Fiber Optic Fast Connector Sc Apc
Fiber Optic Sc jungtis
Šviesolaidinės Lc jungtys
Šviesolaidinis adapteris
SC/APC simplex adapteris, LC dvipusis adapteris ir flanšinis adapteris gnybtų dėžutėms, paskirstymo dėžėms, ODF ir skirstytuvų dėžėms.
Naudojamas: gnybtų dėžutėje · ODF · skirstytuvo dėžutėje

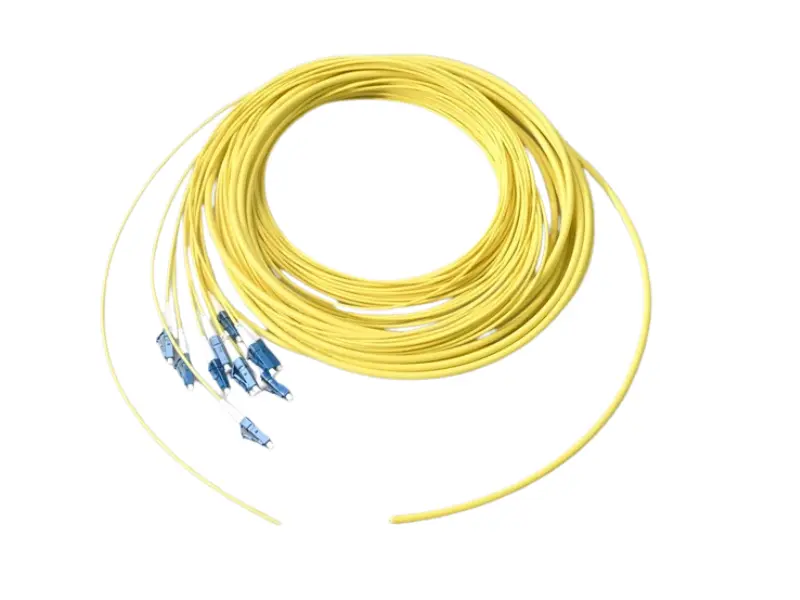

Šviesolaidinis Pigtail
SC/APC ir LC/UPC košės iš OS2 G.657A1/A2 pluošto sujungimo taškams, gnybtų dėžutėms ir skirstomiesiems rėmams.
Naudojama: sujungimo taškuose · gnybtų dėžutėje · ODF

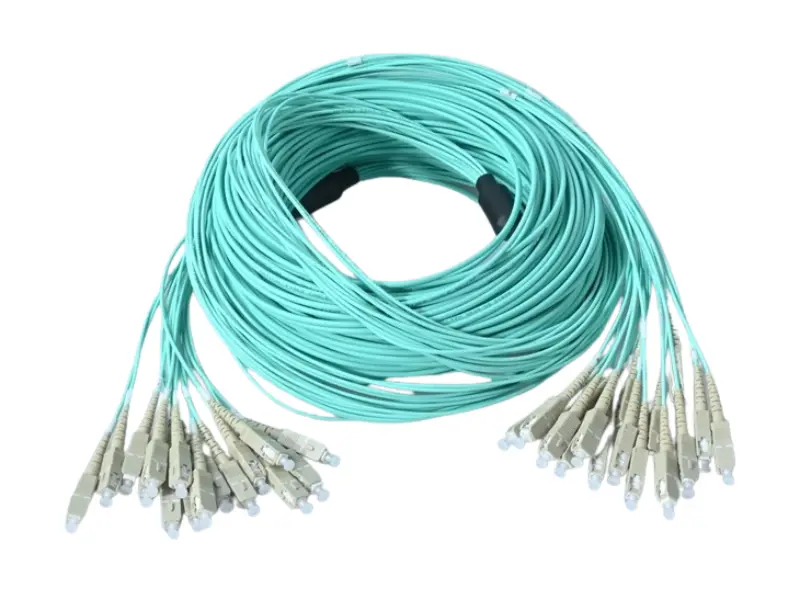

Šviesolaidinis pataisymo laidas
SC/APC simplex, LC ir šarvuoti pataisymo laidai OLT, ODF, skirstytuvui, gnybtų dėžutei ir ONT jungtims.
Naudojamas: OLT · ODF · skirstytuvas · ONT

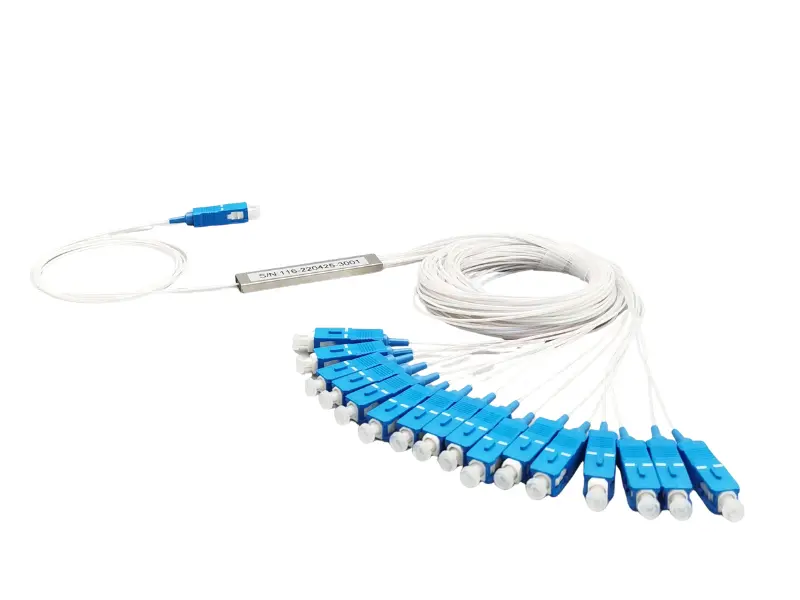

Šviesolaidinis PLC skirstytuvas
1×4, 1×8, 1×16, 1×32 ir 1×64 PLC skirstytuvai, skirti PON signalo skaidymui, centralizuotam ir antriniam skaidymui.
Naudojamas: PON padalijimas · centralizuotas · antrinis
1 × 2 Plc pluošto skirstytuvas
Šviesolaidinė gnybtų dėžutė
2–24 gyslų gnybtų dėžutės, skirstytuvų dėžutės ir sieninės -montavimo dėžutės, skirtos koridoriui, sienai, stulpams ir abonentų prieigos taškams.
Naudojamas: koridoriuje · sienoje / stulpuose · prieigos taškuose
Nesvarbu, ar jūsų projektui reikia standartinių SC/APC pataisų laidų, ar viso gnybtų dėžučių, PLC skirstytuvų, adapterių ir kojelių rinkinio - „Evolux“ palaiko lankstų produktų derinimą skirtingiems FTTH diegimo modeliams.
FTTH sprendimų tipai skirtingiems diegimo poreikiams
Skirtingiems FTTH projektams reikalingi skirtingi diegimo metodai. „Evolux“ palaiko sujungimu-pagrįstus FTTH, iš anksto užbaigtus FTTH ir MDU pastato skaidulų paskirstymo sprendimus.

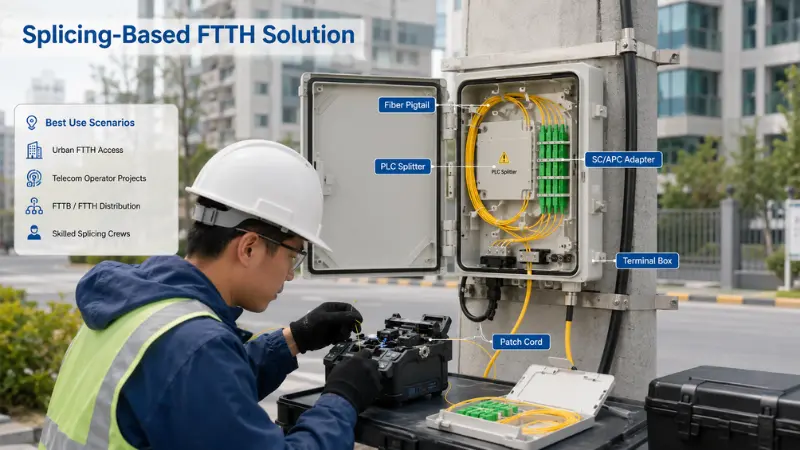

Sujungimas-Pagrįstas FTTH sprendimas
Tradiciniams FTTH projektams{0}}jautri prieigos tinklai ir diegimas, kai reikalingas lauko sintezės sujungimas.
Pagrindinė nauda:stabilus ryšys ir lankstus maršruto parinkimas - sukurtas ilgalaikiams-fiksuotosios prieigos tinklams.
Skaidulinės košės yra sujungtos su tiekimo arba paskirstymo pluoštu, o adapteriai ir gnybtų dėžutės suteikia tvarkingus, apsaugotus jungčių taškus -, idealiai tinka projektams, kuriems reikalingas stabilus ilgalaikis{1}}našumas ir lankstus maršrutas vietoje.
- SC/APC adapteris
- PLC skirstytuvas
- Terminalo dėžutė
- Patch laidas
Geriausi naudojimo scenarijai
- Miesto FTTH prieigos tinklai
- Telekomunikacijų operatorių projektai
- FTTB / FTTH paskirstymo taškai
- Komandos su kvalifikuotais sandūrų įgulomis

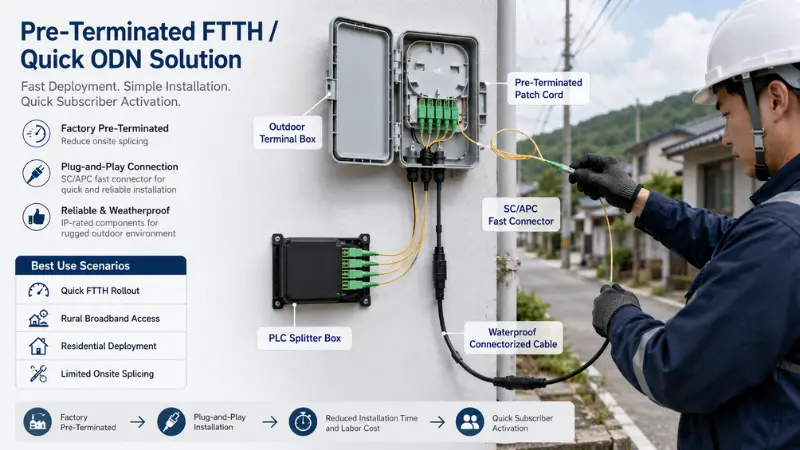

Iš anksto-nutrauktas FTTH / greitasis ODN
Norėdami greitai suaktyvinti abonentus,{0}}mažų gyvenamųjų namų, kaimo plačiajuosčio ryšio ir rinkos su didelėmis darbo sąnaudomis.
Pagrindinė nauda:sumažinti lauko sujungimą, supaprastinti diegimą ir pagreitinti abonento aktyvavimą.
Gamykliniai{0}}galiniai kabeliai, jungtys ir gnybtų dėžutės pagerina diegimo greitį ir sumažina diegimo klaidas -, pritaikyti greitam FTTH diegimui, kai svarbiausia yra diegimo efektyvumas ir pastovi kokybė.
- Aprašymas Aprašymas Aprašymas
- Specifikacijos
- Savybės
- Programos
Geriausi naudojimo scenarijai:
- Greitas FTTH išleidimas
- Kaimo plačiajuosčio ryšio prieiga
- Gyvenamųjų namų bendruomenės diegimas
- Riboti sujungimo vietoje ištekliai

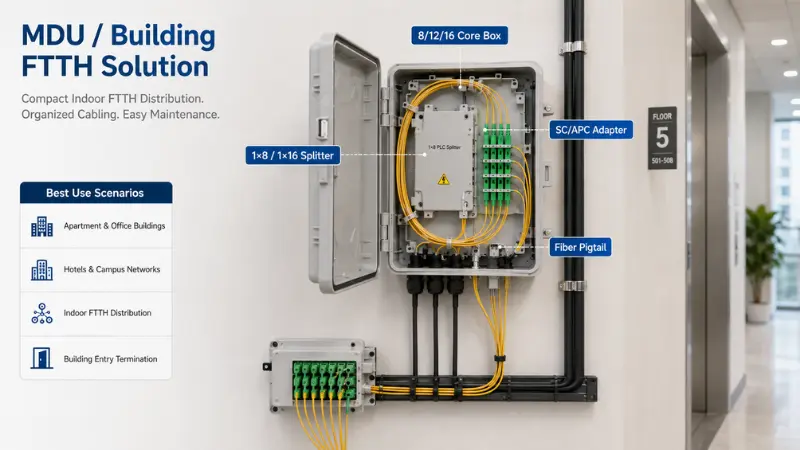

MDU / pastato FTTH sprendimas
Butams, biurų pastatams, viešbučiams, miesteliams ir{0}}daugiabučiams namams.
Pagrindinė nauda:kompaktiškas pluošto paskirstymas, skirtas daugiabučiams{0}}gyventamiesiems ir vidaus pastatų įėjimo taškams.
Naudojant MDU ir kuriant FTTH, labai svarbu kompaktiškas paskirstymas ir lengva priežiūra. „Evolux“ tiekia gnybtų dėžutes, skirstytuvus, adapterius, tinklelius ir vidinius pataisų laidus koridoriaus, grindų{1}lygio ir abonento-prieigos taškams.
- 8/12/16 Core Box
- 1×8 / 1×16 skirstytuvas
- SC/APC adapteris
- Fiber Pigtail
Geriausi naudojimo scenarijai
- Daugiabučiai ir biurų pastatai
- Viešbučių ir miestelių tinklai
- Vidinis FTTH paskirstymas
- Pastato įėjimo nutraukimas
Kaip pasirinkti FTTH produktus savo projektui?
Tinkama FTTH konfigūracija priklauso nuo tinklo struktūros, skirstytuvo konstrukcijos, diegimo aplinkos ir abonentų skaičiaus. Pasinaudokite šiuo vadovu, kad pasirinktumėte tinkamus pasyvius komponentus prieš prašydami pasiūlymo.
| Projekto būklė | Rekomenduojama kryptis | Informacija, kurią reikia patvirtinti |
|---|---|---|
| Centralizuotas padalijimas | PLC skirstytuvo spinta / ABS / LGX | Skirstytuvo santykis, prievadų kiekis, jungties tipas, montavimo vieta |
| Antrinis padalijimas | Gnybtų dėžutė su skirstytuvu | Vartotojų tankis, grindų kiekis, priežiūros būdas |
| Lauko sienos / stulpo montavimas | IP65 lauko gnybtų dėžutė | Atsparus vandeniui lygis, kabelio įvedimo kryptis, montavimo būdas |
| Koridoriaus/vidaus įrengimas | Kompaktiška dėžutė + kojytė + laidas | Antipireno-reikalavimas, lenkimo spindulys, dėžutės dydis |
| Greitas abonento aktyvinimas | Iš anksto{0}}nutrauktas pataisos laidas | Kabelio ilgis, jungties tipas, traukimo kilpa, hidroizoliacija |
| PON tinklo ryšys | SC/APC jungtis + PLC skirstytuvas | Skirstytuvo santykis, optinės galios biudžetas, OLT/ONT sąsaja |
Daugumoje FTTH PON tinklų dažniausiai naudojamos SC/APC jungtys, padedančios sumažinti atspindį. Tačiau galutinis jungties tipas visada turi atitikti OLT, ONT, skirstytuvo ir projekto specifikacijas. Evolux gali padėti patvirtinti gaminio suderinamumą prieš pradedant masinę gamybą.
Inžineriniai valdymo taškai, skirti FTTH ODN diegimui
FTTH projektams reikia daugiau nei produktų įsigijimo. Prieš patvirtinant galutinį gaminių sąrašą, reikia atsižvelgti į optinį našumą, diegimo aplinką, jungčių suderinamumą ir bandymo dokumentus.

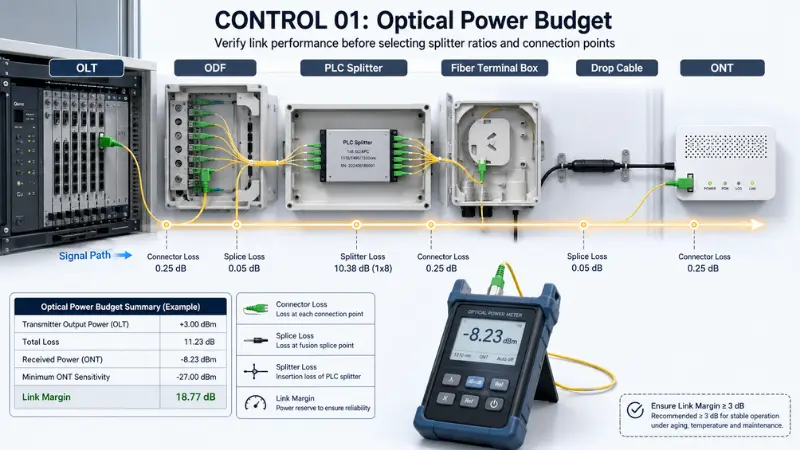

KONTROLĖ 01
Optinės galios biudžetas
Prieš pasirinkdami patvirtinkite skirstytuvo praradimą, jungties praradimą, sujungimo praradimą ir jungties maržąskirstytuvo koeficientaiir sujungimo taškai. Tinkamas energijos biudžetas palaiko stabilų signalą nuo OLT iki ONT.
KONTROLĖ 02

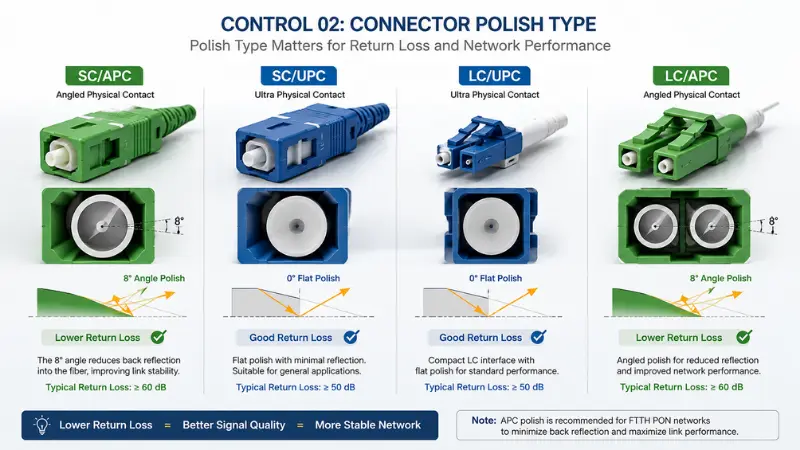

Jungties poliravimo tipas
PON tinklai dažniausiai naudoja SC/APC, nes APC poliravimas sumažina grąžinimo nuostolius. Taip pat gali būti taikomi SC/UPC, LC/UPC arba LC/APC - žrPC vs UPC vs APC poliravimas.
KONTROLĖ 03

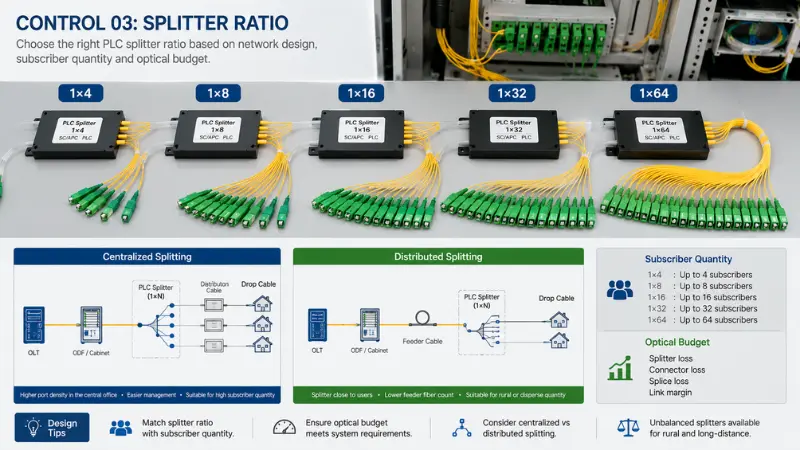

Skirstytuvo santykis
Įprasti PLC koeficientai yra 1 × 4, 1 × 8, 1 × 16, 1 × 32 ir 1 × 64. Pasirinkite pagal prenumeratorių skaičių, optinį biudžetą ir centralizuotą, palyginti su paskirstytu dizainu -, įskaitantnesubalansuotas skilimasuž kaimą.
KONTROLĖ 04

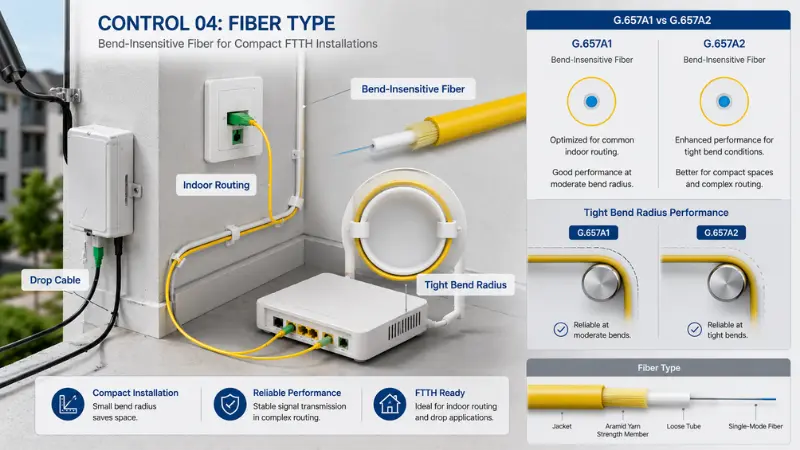

Pluošto tipas
Norint numesti kabelį ir nutiesti patalpoje, lenkimui{0}}nejautrius pluoštus, pvz., G.657A1 / G.657A2, pirmenybė teikiama kompaktiškoms erdvėms ir siauram lenkimo spinduliui. Palygintivieno{0}}režimo ir kelių režimų.
KONTROLĖ 05

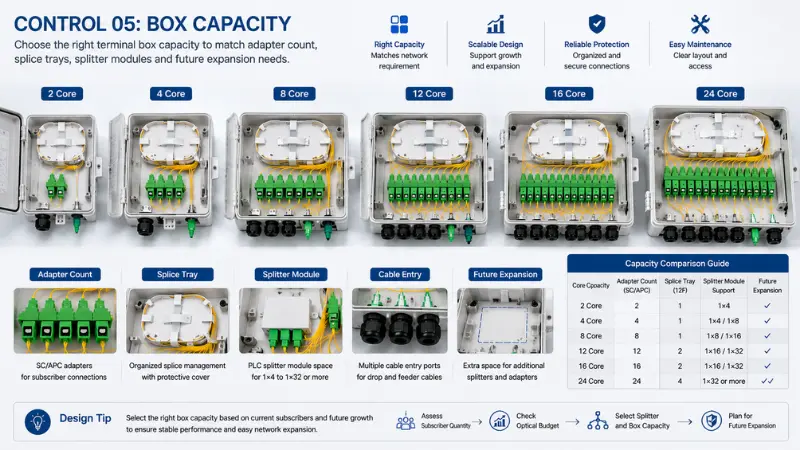

Dėžutės talpa
Rungtynėsgnybtų dėžutėgebėjimas skaičiuoti adapterius, sujungti padėklus, skirstytuvo modulius ir būsimą plėtrą. Įprastos parinktys: 2, 4, 8, 12, 16 ir 24 branduolių.
KONTROLĖ 06

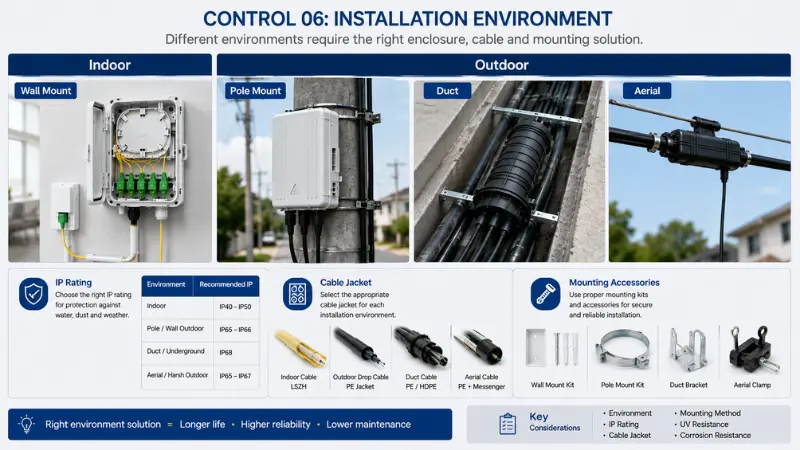

Diegimo aplinka
Vidaus, lauko, sienų, stulpų, kanalų ir antenos aplinkai gali prireikti skirtingų kabelių apvalkalų, dėžutės medžiagų, IP reitingų ir tvirtinimo priedų. Žrvidaus ir lauko montavimas.
FTTH viešųjų pirkimų ir inžinerijos vadovai
Nuorodiniai straipsniai padės jūsų komandai planuoti PON padalijimą, pasirinkti jungtis ir paruošti visą FTTH pasyviojo komponento BOM.
Individualizuotas FTTH produktų atitikimas ir BOM palaikymas
Kiekvienas FTTH projektas turi skirtingus reikalavimus. „Evolux“ palaiko lankstų produktų derinimą ir pritaikymą, kad galėtumėte paruošti reikiamas medžiagas prieigos tinklo diegimui.
Jungtis: SC/APC, SC/UPC, LC/UPC, LC/APC
Kabelio ilgis ir kabelio apvalkalas
PLC skirstytuvo santykis
Gnybtų dėžutės talpa
Vidaus arba lauko montavimo tipas
Adapterio kiekis ir skydelio konfigūracija
OEM etiketė ir pakuotė
Duomenų lapas ir IL/RL bandymo ataskaita
Atsiųskite savo tinklo topologiją, abonentų skaičių, skirstytuvo planą ir diegimo aplinką - mūsų komanda rekomenduos suderinamas jungtis, adapterius, jungtis, pataisų laidus, PLC skirstytuvus ir gnybtų dėžutes jūsų FTTH projektui.
DUK FTTH ODN sprendimas
K: Kokie produktai paprastai reikalingi FTTH ODN projektui?
Ats.: Įprastam FTTH ODN projektui gali prireikti šviesolaidinių jungčių, adapterių, jungčių, pataisų laidų, PLC skirstytuvų, gnybtų dėžučių, nuleidžiamųjų kabelių ir susijusių priedų. Galutinis produktų sąrašas priklauso nuo tinklo topologijos, skirstytuvo santykio, diegimo aplinkos ir abonentų skaičiaus.
Kl.: Ar „Evolux“ gali pateikti pilną FTTH produkto BOM?
A: Taip. Klientai gali atsiųsti mums tinklo topologiją, abonentų skaičių, skirstytuvo planą ir diegimo aplinką. „Evolux“ gali rekomenduoti tinkamą FTTH pasyviojo komponento MK pagal projekto reikalavimus.
K: Kuris jungties tipas dažniausiai naudojamas FTTH PON tinkluose?
A: SC/APC dažniausiai naudojamas FTTH PON tinkluose, nes padeda sumažinti optinį atspindį. Tačiau galutinis jungties tipas turi atitikti OLT, ONT, skirstytuvo ir projekto specifikacijas. Žr. mūsų SC/APC jungties vadovą.
K: Kokie PLC skirstytuvo santykiai yra prieinami?
A: Įprasti PLC skirstytuvo koeficientai yra 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32 ir 1 × 64. Kitos konfigūracijos gali būti aptariamos pagal projekto reikalavimus. Naršykite visus PLC skirstytuvus.
Kl.: Ar galite palaikyti{0}}iš anksto užbaigtus FTTH sprendimus?
A: Taip. „Evolux“ gali palaikyti iš anksto-užbaigtus pataisų laidus, greitąsias jungtis, gnybtų dėžutes ir susijusius pasyviuosius komponentus, kad būtų sumažintas sujungimas vietoje ir supaprastintas montavimas.
Kl .: Ar galite pateikti produktus, skirtus FTTH įrengimui viduje ir lauke?
A: Taip. „Evolux“ tiekia vidaus ir lauko gnybtų dėžutes, jungiamuosius laidus, rišiklius, adapterius ir kitus pasyviuosius FTTH komponentus. Naudojant lauke gali prireikti vandeniui atsparių dėžių, tinkamų kabelių apvalkalų ir tinkamų tvirtinimo priedų.
Sukurkite savo FTTH ODN projektą naudodami suderintus pasyviojo pluošto komponentus
Nesvarbu, ar jums reikia standartinių FTTH produktų, ar pritaikytos projekto BOM, „Evolux“ gali padėti suderinti jungtis, adapterius, jungtis, pataisų laidus, PLC skirstytuvus ir gnybtų dėžutes jūsų tinklo diegimui.
