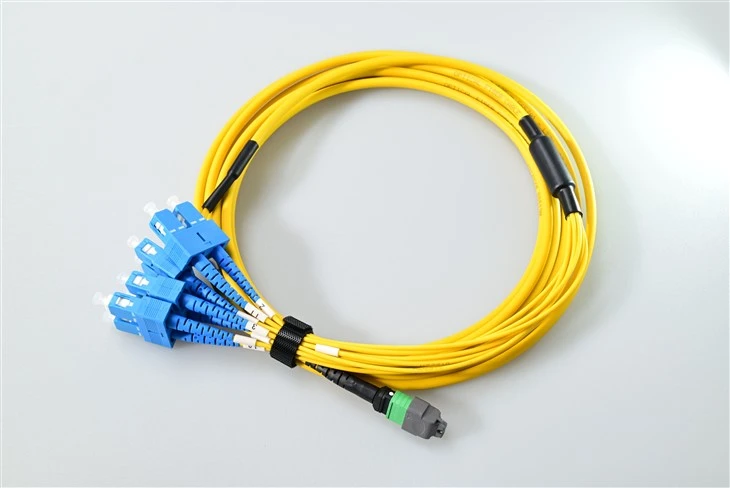

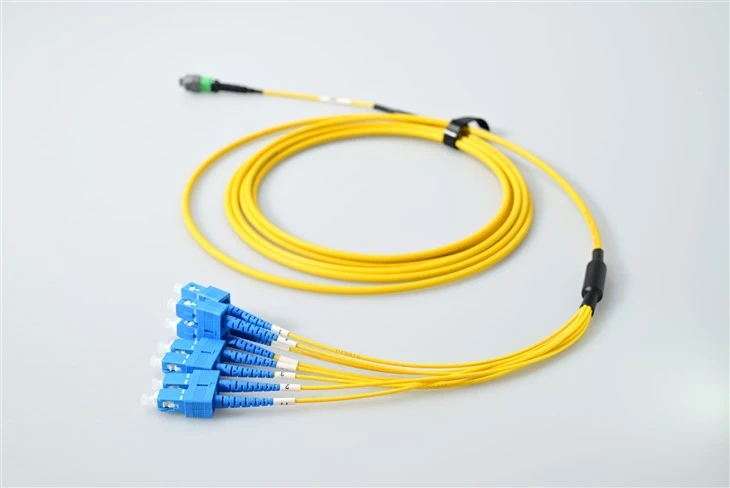

8 CORE SC TO MTP MPO Fiber Patch laidai

A: Tai tikrai priklauso nuo to, ką jau įdiegėte. Jei dirbate su sena įranga ar infrastruktūra, kuri standartizuota naudojant SC jungtis – tai buvo labai įprasta įmonių tinkluose ir telekomunikacijų aplinkose, kol LC tapo nauju standartu – SC į MTP/MPO yra visiškai prasminga. Turėjome klientų, kurie atnaujino savo pagrindinius jungiklius į 40G arba 100G QSFP siųstuvus-imtuvus, tačiau jų esamos pataisų plokštės ir šviesolaidžio laidai yra SC. Šis pertraukiamas kabelis leidžia užpildyti tą spragą nieko neplėšiant ir nepakeičiant. Be to, SC jungtys yra tvirtesnės ir lengviau valdomos didelės vibracijos{6}}aplinkoje arba kai technikai dirba su pirštinėmis.

A: Taigi mažo{0}}nuostolio versijoje naudojami aukščiausios kokybės-MT jungties su griežtesniais gamybos nuokrypiais – mes kalbame apie kelių nanometrų pločio įvorės geometriją. Įprasti įterpimo nuostoliai yra mažesni nei 0,3 dB, o maksimalus - 0,5 dB. Standartiniai nuostoliai naudojami, na, standartiniai MT antgaliai, o tipiniai nuostoliai yra apie 0,5 dB, o ne daugiau kaip 0,7 dB. Trumpai važiuojant duomenų centre – tarkime, 50 metrų ar mažiau – daugumos programų skirtumas tikrai nereikšmingas. Bet jei stumiate didesnius atstumus, susiduriate su nedideliu susiejimo biudžetu arba jungiate kelis kasečių etapus, šis papildomas 0,2-0,3 dB vienam ryšio taškui greitai padidėja. Rekomenduojame mažus{14}}nuostolius už misija-svarbias 100G nuorodas arba kai norite ateities didesnio greičio.

A. Kiekvienas laidas yra specialiai sukurtas vienmodžiui (OS2 9/125 μm) arba daugiamodei (OM3/OM4 50/125 μm) – negalite maišyti ir derinti. Dviejų tipų MT įvorių išlygiavimas ir pluošto šerdies dydžiai skiriasi. Jei naudojate kelių režimų režimą, paprastai tai naudojate su 40 GBASE-SR4 arba 100 GBASE-SR4 siųstuvų-imtuvais per OM3 arba OM4 skaidulą. Jei naudojate vieną režimą, pagalvokite apie 100 GBASE-PSM4 arba ilgo-40 G pasiekiamumo programas. Geros naujienos yra tai, kad mes jas koduojame{22}spalvomis: vandens arba rausvai raudonos spalvos striukė daugiafunkciam režimui, geltona vienmodei. Tiesiog įsitikinkite, kad užsisakote tinkamą skaidulų tipą, atitinkantį jūsų siųstuvus-imtuvus ir esamą infrastruktūrą!

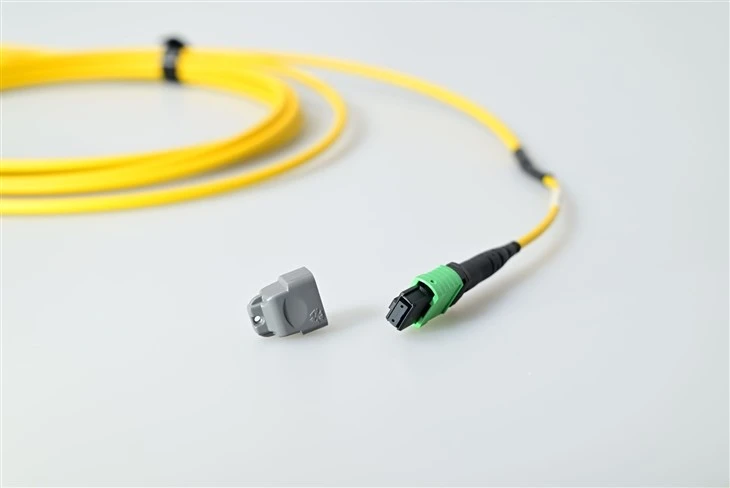

A: MTP jungties stūmimo{0}}užrakinimo mechanizmas, tiesą sakant, yra žaidimo-keitiklis, skirtas didelio-tankio diegimams. Vietoj tradicinio suspaudimo-atleidimui-, kuriuos rasite LC arba SC jungtyse, tiesiog traukite tiesiai atgal, kad atsijungtumėte – nereikia pirštų gimnastikos. Tai labai svarbu, kai dirbate ankštame skydelyje, kuriame daugybė pluoštų yra sandariai supakuoti. Mačiau, kaip technikai 10 minučių stengiasi aplenkti kitus kabelius, kad išspaustų atlaisvinimo skirtuką. Naudodami stūmimo{10}}traukimą, galite atjungti viena ranka net ir perpildytoje lentynoje. Be to, tai sumažina riziką netyčia atjungti netinkamą laidą arba sugadinti gretimas jungtis.

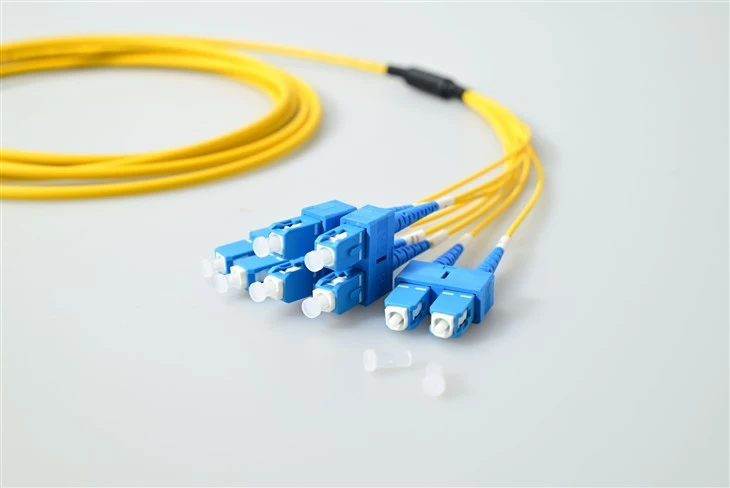

A: MTP/MPO jungtis sukuria magiją dėl kreipiamųjų kaiščių. Tai itin-tikslūs metaliniai kaiščiai (kalbame apie mikronų-lygio nuokrypius), kurie sulygiuoja MT įvorę, kai sujungiate jungtį. Štai susitarimas: „vyriškoje“ versijoje yra smeigtukai, „moteriškoje“ versijoje yra skylės jiems priimti. Daugumos mūsų 8 gyslų SC į MTP/MPO kabeliai yra su įdėtomis (be kaiščių) MTP jungtimis MTP gale, kuri yra standartinė jungiant prie QSFP siųstuvų-imtuvų arba sujungimo skydelių. Siųstuvuose-imtuvuose ir skydeliuose yra išorinės (smeigtos) jungtys. Taigi, kai užsisakote, norėsite moteriško MTP, nebent turite specialią programą, kuriai reikia kitaip. SC pabaiga? Standartinės dvipusės SC jungtys, nieko įmantraus.

A: Mes siūlome visus tris, ir kiekvienas turi savo vietą. Apvalus kabelis yra labiausiai paplitęs – jis yra tvirtas, lengvai nutiesiamas per kabelių valdymo sistemas ir pakankamai lankstus, kad būtų galima atlikti ankštus posūkius. Tai pamatysite su 3,0 mm skersmens striuke. Ovalus kabelis yra plokštesnis, todėl gali būti patogu vedžioti po paaukštintomis grindimis arba sandariuose horizontaliuose kabelių loveliuose. Plikas kaspinas yra kompaktiškiausias – tai tiesiog kaspino pluoštas su minimalia apsaugine striuke. Tai puikiai tinka itin-didelio-tankio įrenginiams, kur svarbus kiekvienas milimetras, bet ne toks tvirtas, kai elgiamasi grubiai. Daugeliui duomenų centrų rekomenduojame naudoti tvirtą apvalų kabelį. Tai puiki vieta tarp lankstumo, ilgaamžiškumo ir lengvo montavimo.

A: Poliškumas gali sukelti painiavą, bet štai paprasta versija: standartiniam 8-pluošto SC į MTP/MPO perjungimui paprastai žiūrite į B tipo poliškumą (taip pat vadinamą B metodu). Tai reiškia, kad 1 pluoštas viename gale jungiasi prie 8 pluošto kitame, 2 pluoštas prie 7 pluošto ir pan. Tai yra tai, ko jums reikia norint prijungti 40G QSFP+ siųstuvą-imtuvą prie keturių dvipusių SC prievadų. A tipo poliškumas yra tiesus (nuo 1 pluošto iki 1 pluošto), o tai rečiau pasitaiko naudojant pertraukas. C tipas apima kryžminimo poras, kurias naudotumėte su konkrečiomis kasečių konfigūracijomis. Apatinė eilutė: jei tinklo konstrukcijoje nenurodyta kitaip, QSFP programoms naudokite B tipą. Jei atsiųsite savo tinklo schemą, galėsime tiksliai nustatyti konfigūraciją.

A. Spalvų kodavimas yra jūsų draugas, norint greitai atpažinti ir užkirsti kelią{0}}maišymui. Štai standartas: vandens striukė=OM3 multimode (10G vardinė), purpurinė/violetinė=OM4 multimode (40/100G įvertinimas), geltona=OS2 vienmodė. MTP/MPO korpusas taip pat atitinka tai – vienmode matysite mėlyną UPC poliravimo korpusą ir žalią APC poliravimo korpusą. Kai kurie gamintojai prideda savo variantų, tačiau tai yra pramonės standartai. Ar tai svarbu funkcionaliai? Tikrai ne – geltonas kabelis veiks puikiai, jei viduje esantis pluoštas yra tinkamo tipo. Tačiau eksploataciniu požiūriu tai labai svarbu. Spalvų kodavimas padeda technikai akimirksniu sužinoti, su kuo jie dirba, sumažina diegimo klaidų skaičių ir pagreitina trikčių šalinimą. Be to, tinklo auditas ir dokumentacija yra daug paprastesni, kai galite tiesiog pažvelgti į kabelių spalvas.
