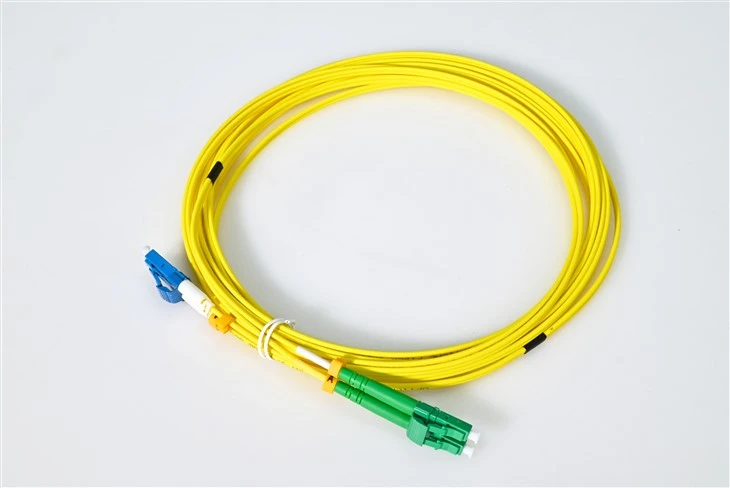

Kas yra LC LC pataisos kabelis?
LC-LC šviesolaidinis kabelissu dviem LC šviesolaidžio jungtimis, baigtomis abiejuose galuose, yra dažniausiai naudojamas šviesolaidinio kabelio tipas pramonėje. Palyginti su kitais įprastais šviesolaidiniais kabeliais, FC šviesolaidiniai kabeliai pasižymi dideliu tankiu ir patikimu veikimu daugelyje programų. Jei ieškote hibridinio varianto, mūsųLC APC į LC UPC vieno režimo hibridinis pataisos laidas yra viena iš dažniausiai užklausų konfigūracijų mišraus{0}}poliškumo diegimams.
Mūsų kabeliai yra 100% optiškai patikrinti ir patikrinti, ar nėra įterpimo praradimo.
Specifikacija
| Jungties tipas | LC UPC į LC APC | Pluošto režimas | Geltona 9/125μm |
| Pluošto klasė | G657A/G652D | Bangos ilgis | 1310/1550 nm |
| Įdėjimo praradimas | Mažesnis arba lygus 0,3 dB | Grąžinimo praradimas | Didesnis arba lygus 50 dB |
| Min. Lenkimo spindulys (pluošto šerdis) | 10 mm | Min. Lenkimo spindulys (pluošto kabelis) | 10/5D (dinaminis / statinis) |
| Pluošto skaičius | Dvipusis | Kabelio striukė | LSZH |
| Darbinė temperatūra | -20-70 laipsnių | Laikymo temperatūra | -40-80 laipsnių |
Optinių kabelių klasifikavimo metodai
Šviesolaidinis kabelis yra ryšio linija, kuri kaip perdavimo terpė naudoja optines skaidulas, atitinkančias optinio veikimo reikalavimus, kad būtų galima perduoti optinį signalą. Jį sudaro komponentai, tokie kaip kabelio šerdis, armatūros elementai ir apvalkalas, taip pat gali būti papildomų elementų, pvz., vandeniui atsparių sluoksnių, buferinių sluoksnių, izoliacijos sluoksnių ir šarvų sluoksnių, jei reikia.
Optinių kabelių klasifikavimo metodai daugiausia apima šiuos:
Pagal perdavimo terpę: skirstoma įvienmodžiai šviesolaidiniai kabeliai ir daugiamodiai šviesolaidiniai kabeliai.
Pagal kabelio šerdies struktūrą: jis yra padalintas į pluoštinį optinį kabelį, skeleto optinį kabelį, centrinio vamzdžio optinį kabelį, juostinį optinį kabelį ir plokščią optinį kabelį.
Sustiprinti komponentai: skirstomi į nemetalinius optinius kabelius, standartinius optinius kabelius ir sustiprintus komponentinius optinius kabelius.
Pagal montavimo metodą: padalintas į kanalinį optinį kabelį, viršutinį optinį kabelį, tiesioginį{0}}įkastą optinį kabelį ir povandeninį optinį kabelį.
Atsižvelgiant į naudojimo aplinką, jie skirstomi į vidaus ir lauko optinius kabelius.
Programos
Kryžminis-UPC ir APC nutrauktos įrangos ryšys
Pagrindinis šio hibridinio LC pataisymo kabelio naudojimo atvejis yra sujungti įrenginius su skirtingais jungčių poliravimo tipais. Kai tinklo įrangoje naudojami LC/APC prievadai, bet pataisų plokštės yra baigtos LC/UPC (arba atvirkščiai), šis UPC{1}}į-APC skaidulinis trumpiklis pašalina adapterio konvertavimo poreikį. Norėdami sužinoti, kaip šie poliravimo standartai skiriasi savo našumu, žr. mūsų vadovąPC vs UPC vs APC skaidulinių jungčių poliravimo tipai ir grąžinimo nuostolių našumas.
FTTH OLT ir ONU sujungimas
Naudojant šviesolaidinį-į-namą, OLT įranga dažnai naudoja APC jungtis optimaliam grąžinimo praradimui užtikrinti, o kai kurie senieji ONU įrenginiai turi UPC sąsajas. Šis hibridinis LC UPC-APC kabelis suteikia tiesioginį ryšį tarp nesuderinamų PON galinių įrenginių. Standartiniams FTTH važiavimams, kai abu galai turi tą patį poliravimo tipą, mūsųLC LC vienmodžio šviesolaidinis kabelis skirtas FTTH ir duomenų centro jungtimsyra ekonomiška{0}}alternatyva.
CATV galvos ir paskirstymo mazgų pataisymas
Kabelinės televizijos optiniams tinklams paprastai reikalingos APC jungtys, kad būtų sumažintas analoginių vaizdo signalų atgalinis{0}}atspindėjimas. Integruojant UPC{2}}baigtą bandymo įrangą arba senus komponentus, šis hibridinis kabelis, skirtas naudoti CATV galvutėje, palaiko signalo vientisumą visų tipų sąsajose.
„Telecom“ centrinio biuro kryžminio{0}}prijungimo programos
Telekomunikacijų įrenginiai dažnai valdo mišrių jungčių atsargas tinklo atnaujinimo metu. Šis vieno režimo hibridinis trumpiklis leidžia laipsniškai pereiti nuo UPC į APC infrastruktūrą, nekeičiant visų esamų pataisų plokščių vienu metu.
Laboratoriniai tyrimai naudojant mišrias jungties konfigūracijas
Optinių bandymų laboratorijos dažnai susiduria su įranga su skirtingais jungčių poliravimo standartais. Specialus UPC-to{2}}APC bandomasis pataisos kabelis sumažina kelių adapterių poreikį ir užtikrina nuoseklias matavimo sąlygas skaidulų apibūdinimo metu.
Struktūrinio kabelių perėjimas statant tinklus
Atnaujinant tinklą nuo senų UPC sistemų iki modernių APC įrenginių, šis G657A1 hibridinis pataiso kabelis leidžia laikinai arba nuolat sujungti senus ir naujus kabelių segmentus be viso infrastruktūros pakeitimo.
DUK
1 klausimas: kodėl man reikia LC UPC į LC APC hibridinio pataiso laido, o ne naudoti adapterį?
A: Specialus hibridinis pataisos kabelis užtikrina mažesnį bendrą įterpimo nuostolį, palyginti su UPC{0}}to{1}}APC poravimosi adapteriu. Kiekviena adapterio jungtis padidina nuostolių ir galimų atspindžio taškų. Šis vienintelis hibridinis trumpiklis su gamykliškai{4}}poliruotais galais užtikrina švaresnį signalo perdavimą, kai sujungiama UPC ir APC įranga.
2 klausimas: koks yra pagrindinis skirtumas tarp UPC ir APC jungčių poliravimo tipų?
A: UPC (ultra fizinis kontaktas) turi plokščią poliruotą galinį paviršių, o APC (kampinis fizinis kontaktas) turi 8- laipsnių kampą. APC jungtys užtikrina didesnį grąžinimo nuostolį (apatinį nugaros-atspindį), todėl joms teikiama pirmenybė analoginio vaizdo ir didelio jautrumo programoms. Šis hibridinis kabelis tiesiogiai sujungia abu tipus.
3 klausimas: ar galiu naudoti šį LC UPC{1}}APC kabelį GPON arba XGS-PON tinkluose?
A: Taip. Pasyvieji optiniai tinklai dažnai turi OLT prievadus su APC jungtimis ir kai kuriuos ONT/ONU įrenginius su UPC prievadais. Šis hibridinis vieno režimo pataisos kabelis, skirtas PON diegimui, pašalina tokius sąsajos neatitikimus, nereikalaujant adapterio modulių kiekviename prisijungimo taške.
4 klausimas: ką G657A1 lenkimo-nejautrus pluoštas reiškia diegimui?
A: G657A1 pluoštas leidžia sugriežtinti lenkimo spindulį (iki 10 mm) be didelių signalų praradimo. Dėl to hibridinis pataisomasis kabelis tinkamas uždaroms erdvėms, tankioms sujungimo plokštėms ir nukreipimui aplink kliūtis, kur standartinis G652D skaidulinis pluoštas nukentėtų dėl makro{5}}lenkimo slopinimo.
5 klausimas: ar šio kabelio LSZH apvalkalas reikalingas montuoti viduje?
A: LSZH (Low Smoke Zero Halogen) striukės rekomenduojamos arba reikalingos uždarose patalpose, pavyzdžiui, duomenų centruose, biurų pastatuose ir viešose vietose. Šis antipirenas-LC hibridinis kabelis atitinka patalpų priešgaisrinės saugos standartus ir, veikiamas ugnies, išskiria minimalius toksiškus dūmus. Instrukcijų, kaip pasirinkti tinkamą striukės tipą įvairioms aplinkoms, rasite mūsų straipsnyjeVidaus ir lauko šviesolaidinio kabelio įrengimo reikalavimai ir apvalkalo pasirinkimas.
6 klausimas: kokių nuostolių galiu tikėtis iš šio hibridinio kabelio APC galo?
A: APC jungties galas paprastai pasiekia didesnį arba lygų 60 dB grįžtamąjį nuostolį dėl savo kampinio poliravimo. UPC galas suteikia didesnį arba lygų 50 dB grąžos nuostolį. Kartu su 0,3 dB įterpimo nuostoliu, šis hibridinis dvipusis pataisos laidas palaiko signalo kokybę jautriems optiniams ryšiams.
7 klausimas: ar šis hibridinis pataiso kabelis gali būti naudojamas tolimam{1}}vieno režimo perdavimui?
A: Taip. 9/125 μm vienmodis pluoštas palaiko perdavimą per daugelį kilometrų 1310 nm ir 1550 nm bangos ilgiais. Šis LC UPC–APC trumpiklis, skirtas ilgalaikiam-jungimui, veikia su standartiniais vieno režimo siųstuvai-imtuvais ir gali būti naudojamas metro arba prieigos tinklo segmentuose.
8 klausimas: ar galima pasirinkti šio UPC{1}}APC hibridinio pluošto kabelio ilgio?
A: Pagal užsakymą galima pagaminti pasirinktinius kabelių ilgius, apvalkalo spalvas ir dvipusio / vienpusio konfigūraciją. Susisiekite su tiekėju ir nurodykite masinių hibridinių pataisų kabelių užsakymų arba konkrečių projektų{1}} įrengimų reikalavimus.
