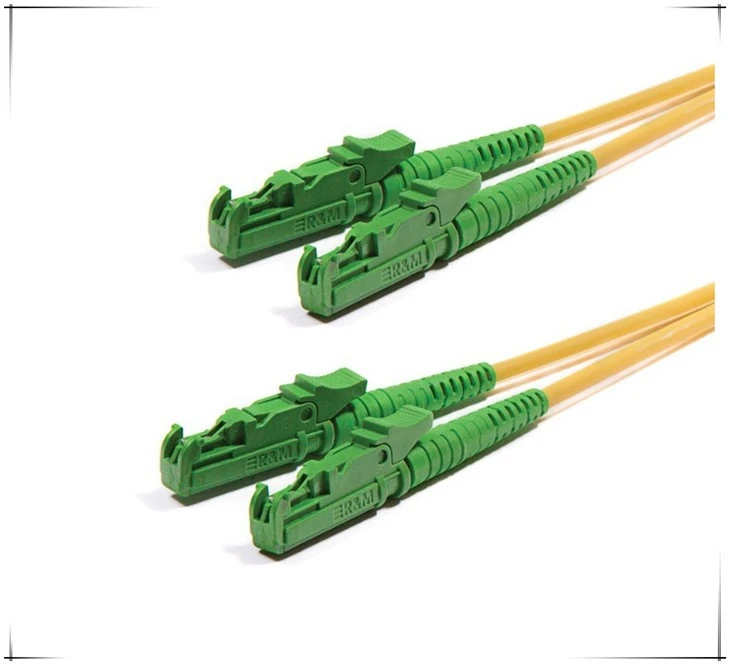

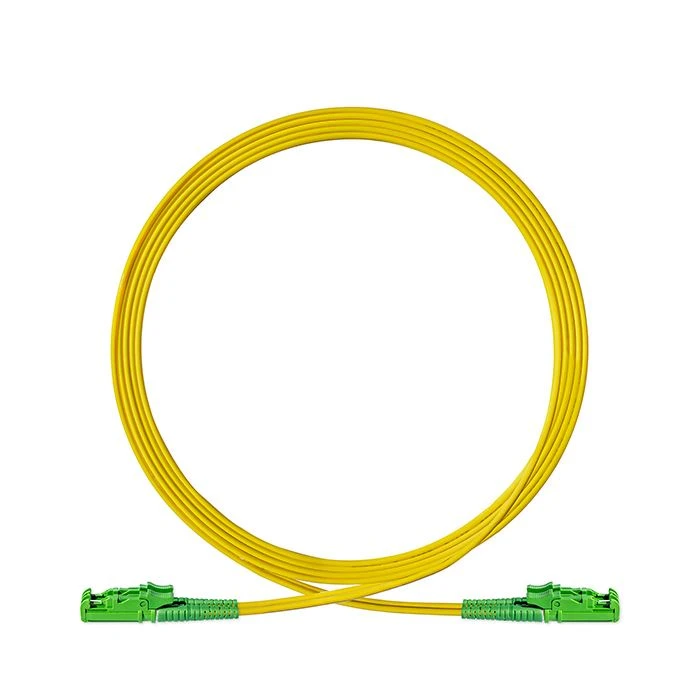

Šviesolaidis E2000džemperio laidaiyra trumpas optinio pluošto kabelis, kurio abiejuose galuose yra jungtys. Šis kabelis naudojamas susieti dvi tinklo programėles arba dalis, pvz., maršrutizatorių ir jungiklį arba pataisų skydelį ir siųstuvą-imtuvą. Pataisymo laidai būna įvairaus ilgio ir įvairių tipų skaidulų, pvz., vienmodžių arba daugiamodių skaidulų, o jungtys gali būti įvairių rūšių, įskaitant SC, ST, LC ir MTP/MPO. Naudojant šiuos laidus galima greitai užmegzti ir pašalinti ryšius tarp tinklo komponentų ir nereikia sudėtingų kabelių.

Mažas įterpimo ir grąžinimo praradimas:Skaiduliniai optiniai laidai turi mažus įterpimo ir grąžinimo nuostolius, o tai reiškia, kad jie labai efektyviai perduoda duomenis dideliais atstumais su minimaliu triukšmu ir signalo slopinimu.

Didelis pralaidumas:Skaiduliniai optiniai laidai turi didelio pralaidumo galimybes, todėl jie idealiai tinka didelės spartos duomenų perdavimo programoms, kurioms reikalinga didelė duomenų perdavimo talpa.

Platus pritaikymo spektras:Skaiduliniai optiniai laidai naudojami įvairiose srityse, pavyzdžiui, duomenų centruose, telekomunikacijose, medicinos įrangoje, karinėje ir kosminėje erdvėje bei pramonės automatizacijoje.

Lankstumas:Šviesolaidiniai laidai yra labai lankstūs, todėl juos galima lengvai montuoti ankštose vietose, kur tradiciniai variniai kabeliai netilptų.

Patvarumas:Šviesolaidiniai laidai yra labai patvarūs ir gali veikti atšiaurioje aplinkoje, įskaitant aukštą temperatūrą, drėgmę ir cheminių medžiagų poveikį.

Lengvas montavimas:Šviesolaidinių pataisų laidų jungtys yra „plug-and-play“, o tai reiškia, kad jas galima lengvai prijungti prie kitų įrenginių, nereikalaujant jokių specialių įrankių ar įrangos.

Taupus:Skaiduliniai optiniai laidai yra ekonomiški ir siūlo mažesnes bendras nuosavybės išlaidas, palyginti su variniais kabeliais, ypač dideliais atstumais.

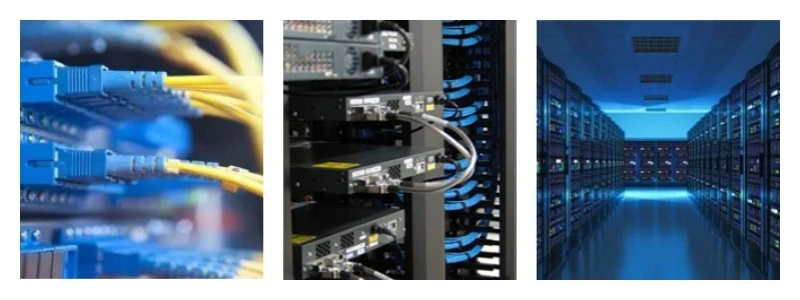

CATV, metro bandymo įranga;
Telekomunikacijų tinklai;
Vietiniai tinklai (LAN);
plačiajuosčio ryšio tinklai (WAN);
Patalpų įrengimas;
Duomenų apdorojimo tinklai;
Vaizdo ir karinio aktyvaus įrenginio nutraukimas.

Penki bandymai, skirti užtikrinti pluošto pataiso laido kokybę

Šviesolaidinių laidų kokybė turi įtakos visai šviesolaidinei jungtiei. Kiekvienas pluošto pataisos laidas turi būti griežtai išbandytas prieš išvežant iš gamyklos. Taigi, kokius bandymus atliks pluošto pataisos laidų gamintojas, kad užtikrintų aukštą pataisymo laidų kokybę?

Siekiant užtikrinti optinių laidų kokybę, prieš išvežant iš gamyklos paprastai atliekami šie penkių tipų tikrinimo testai.

Skaidulinio pataiso laido įdėjimo praradimo / grįžimo praradimo aptikimas

Įdėjimo praradimas ir grąžinimo praradimas yra pagrindiniai parametrai, turintys įtakos optiniams laidams. TIA standartas aiškiai nustato, kad didžiausias optinio pataiso laido įterpimo nuostolis yra 0,75 dB (tai yra priimtina didžiausia vertė).

Daugumos rinkoje esančių šviesolaidinių kabelių įprastas įterpimo nuostolių diapazonas yra nuo {{0}},3 dB iki 0,5 dB, o nedidelių įterpimo nuostolių diapazonas yra nuo {{6 }}.15dB ir 0.2dB. Grąžinimo nuostolių vertės išreiškiamos dB ir paprastai yra neigiamos, todėl didesnės vertės yra geresnės, o tipinės specifikacijos svyruoja nuo -15 iki -60 dB.

Pagal pramonės standartus Ultra PC poliruotų šviesolaidinių jungčių grįžtamasis nuostolis turėtų būti didesnis nei 50 dB, o kampinio poliravimo grįžtamasis nuostolis paprastai yra didesnis nei 60 dB. Kompiuterio tipas turi būti didesnis nei 40 dB. Daugiamodio pluošto tipinės RL reikšmės yra nuo 20 iki 40 dB.

Bendrojo nešiklio lygio trumpiklių rodikliai yra tokie, kad įterpimo nuostoliai yra mažesni nei 0.3 dB, o grąžinimo nuostoliai yra didesni nei 45 dB.

Skaidulinio pataiso laido galo paviršiaus patikrinimas

Optinio pluošto jungties galinio paviršiaus valymas tiesiogiai veikia jo veikimą. Pavyzdžiui, įbrėžimai, duobės, įtrūkimai, užterštumas dulkėmis ir tt optinio pluošto galiniame paviršiuje sukels ryšio signalo praradimą, dėl to prastai įkišama ir grįžtama.

Fiber patch cord 3D interferometro patikrinimas

3D interferometro bandymas daugiausia skirtas pluošto galinio paviršiaus geometrijai, o parametrai apima kreivio spindulį, viršūnės poslinkį, pluošto aukštį ir pan. Pluošto lopinio laido galinis paviršius turi būti nušlifuotas į sferinį paviršių, tačiau faktinio gamybos proceso metu pagaminti produktai negali būti tobuli.

Kokios yra tinkamos kreivio spindulio, viršūnių poslinkio ir pluošto aukščio vertės?

Todėl galinio paviršiaus forma nurodyta techniniame standarte, kuris apima kreivio spindulį ROC, viršūnių poslinkį ir pluošto aukštį.

Pagal IEC organizacijos techninius standartus, ROC kreivio spindulio pamatinė vertė yra ta, kad kompiuterio tipo jungtis yra 10–25 mm, o APC tipo jungtis yra 5–15 mm. Viršūnių poslinkis reiškia poslinkį tarp lenkto paviršiaus viršūnės ir pluošto ašies. Jei viršūnės poslinkis yra per didelis, galinio paviršiaus deformacijos pakanka, kad tarp pluoštų susidarytų fizinis kontaktas. Todėl techniniame standarte reikalaujama, kad pluošto trumpiklio viršūnių poslinkis būtų mažesnis arba lygus 50 μm.

Pluošto aukštis reiškia pluošto galinio paviršiaus aukštį, palyginti su antgalio galiniu paviršiumi. Pluošto galinis paviršius gali išsikišti virš įvorės galinio paviršiaus arba gali būti įdubęs žemiau įvorės galinio paviršiaus. Techniniame standarte nurodytas optinio pluošto aukščio diapazonas yra -250~+250nm.

Pluošto pataisos laido mechaninio veikimo bandymas

Pavyzdžiui, atlikite traukimo testą, patikrinkite optinį laidą esant nurodytai traukimo jėgai, kad patikrintumėte skaidulų susilpnėjimą ir pluošto pailgėjimo deformacijos saugos koeficientą.

Pluošto pataisos laido aplinkos temperatūros eksperimentas

Būtina išbandyti šviesolaidžių jungčių veikimo rodiklius skirtingomis aplinkos temperatūros sąlygomis.
