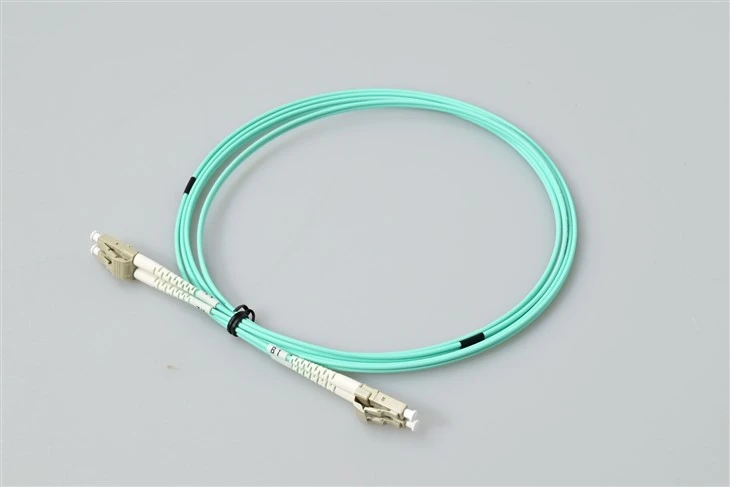

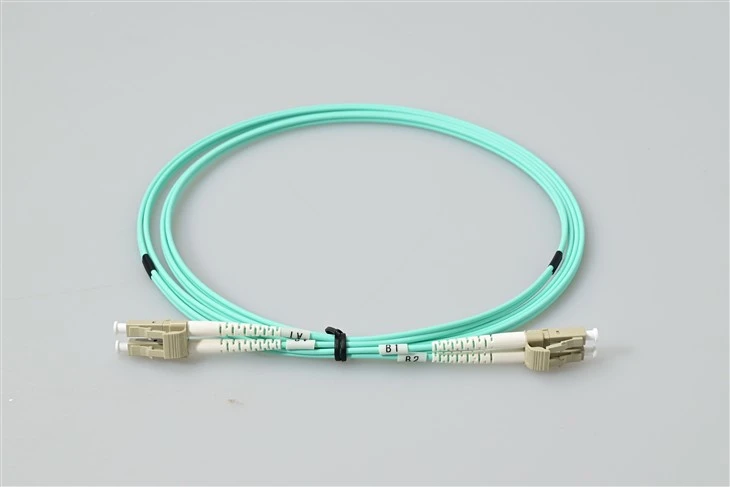

Kas yra LC LC pataisos kabelis?
LC-LC šviesolaidinis kabelissu dviem LC šviesolaidžio jungtimis, baigtomis abiejuose galuose, yra dažniausiai naudojamas šviesolaidinio kabelio tipas pramonėje. Palyginti su kitais įprastais šviesolaidiniais kabeliais, LC šviesolaidiniai kabeliai pasižymi dideliu tankiu ir patikimu veikimu daugelyje programų
Mūsų kabeliai yra 100% optiškai patikrinti ir patikrinti, ar jie neprarado įvedimo.
Specifikacija
| Jungties tipas | LC UPC į LC UPC | Pluošto režimas | Om{0}}/125 μm |
| Pluošto klasė | G657A/G652D | Bangos ilgis | 1310/1550 nm |
| Įdėjimo praradimas | Mažesnis arba lygus 0,3 dB | Grąžinimo praradimas | Didesnis arba lygus 50 dB |
| Min. Lenkimo spindulys (pluošto šerdis) | 10 mm | Min. Lenkimo spindulys (pluošto kabelis) | 10/5D (dinaminis / statinis) |
| Pluošto skaičius | Dvipusis | Kabelio striukė | LSZH |
| Darbinė temperatūra | -20-70 laipsnių | Laikymo temperatūra | -40-80 laipsnių |
Optinių kabelių klasifikavimo metodai
Šviesolaidinis kabelis yra ryšio linija, kuri kaip perdavimo terpė naudoja optines skaidulas, atitinkančias optinio veikimo reikalavimus, kad būtų galima perduoti optinį signalą. Jį sudaro komponentai, tokie kaip kabelio šerdis, armatūros elementai ir apvalkalas, taip pat gali būti papildomų elementų, pvz., vandeniui atsparių sluoksnių, buferinių sluoksnių, izoliacijos sluoksnių ir šarvų sluoksnių, jei reikia.
Optinių kabelių klasifikavimo metodai daugiausia apima šiuos:
Pagal perdavimo terpę: skirstomi į vienmodžius{0}}šviesolaidinius kabelius ir daugiamodius šviesolaidinius kabelius.
Pagal kabelio šerdies struktūrą: jis yra padalintas į pluoštinį optinį kabelį, skeleto optinį kabelį, centrinio vamzdžio optinį kabelį, juostinį optinį kabelį ir plokščią optinį kabelį.
Sustiprinti komponentai: skirstomi į nemetalinius optinius kabelius, standartinius optinius kabelius ir sustiprintų komponentų optinius kabelius.
Pagal montavimo metodą: padalintas į kanalinį optinį kabelį, viršutinį optinį kabelį, tiesioginį{0}}įkastą optinį kabelį ir povandeninį optinį kabelį.
Atsižvelgiant į naudojimo aplinką, jie skirstomi į vidaus ir lauko optinius kabelius.
Programos
OM3 LC skaiduliniai trumpikliai su 50/125 mikronų šerdimiyra sukurti trumpo{0}}10 Gigabit Ethernet veikimo serverių patalpose. Aqua-apvalkalas daugiamodis dvipusis kabelis palaiko efektyvų 2000 MHz·km modalinį pralaidumą esant 850 nm, todėl užtikrina patikimą stelažo-į-jungtį, kad būtų galima diegti dideles skales.
Šis 10 Gb-vardinis LC daugiamodis pataisos laidas užtikrina pastovų skaidulinių kanalų saugojimo srities tinklų pralaidumą. Tinklo inžinieriai, renkantys OM3 skaidulų pataisos kabelius SAN infrastruktūrai, naudojasi 300{6}} metrų pasiekiamumu ir 10 GbE, todėl sumažėja signalo regeneravimo poreikis vidutinio dydžio įrenginiuose.
Įrenginiams, kuriems reikalingas daugiamodis stuburinis kabelis tarp aukštų, priklauso nuo lenkimo-nejautrių LC-į-LC OM3 kabelių, kad būtų galima naršyti sandariais vamzdžių takais. LSZH išorinis apvalkalas atitinka priešgaisrinės saugos reikalavimus, taikomus komercinių pastatų vamzdžių ir stovų įrengimams.
Vaizdo įrašų gamybos aplinkos, perduodančios nesuspaustą 3G-SDI arba 12G-SDI per skaidulą, turi mažą šio dvipusio LC OM3 trumpiklio įterpimo nuostolį. Transliavimo inžinieriai dažnai masiškai{6}}užsako vandens kelių režimų kabelius, skirtus pataisyti tarp SDI maršruto parinktuvų ir fotoaparato valdymo blokų.
Sveikatos priežiūros IT komandos, diegiančios PACS sistemas ir diagnostinę vaizdo gavimo įrangą, pasirenka OM3 LC dvipusį skaidulą dėl EMI atsparumo ir pralaidumo. Gamykloje{2}}išbandytas kiekvieno kabelio optinis veikimas užtikrina griežtų ligoninių tinklo veikimo laiko reikalavimų laikymąsi.
DUK
1 klausimas: kokį perdavimo atstumą palaiko LC–LC OM3 daugiamodis kabelis esant 10 GbE?
A: OM{0}}/125 dvipusis skaidulinis kabelis palaiko 10 Gigabit Ethernet iki 300 metrų. Jei norite ilgiau važiuoti tame pačiame pastate, apsvarstykite galimybę atnaujinti įOM4 arba vienmodio pluošto alternatyvos.
2 klausimas: Ar galiu naudoti šį vandens daugiamodį pataisos laidą su 40GbE QSFP+ siųstuvais-imtuvais?
A: Taip. Suporuotas su 40GBASE-SR4 QSFP+ moduliais, OM3 LC skaidulinis trumpiklis palaiko lygiagretų perdavimą iki 100 metrų. Įsitikinkite, kad nutrūksta kabelis arbaMTP{0}}į-LC laidaiatitinka poliškumo konfigūraciją.
3 klausimas: ar šio kabelio LSZH apvalkalas tinkamas patalpose?
A: LSZH (Low Smoke Zero Halogen) kabelių apvalkalai sumažina toksiškų dūmų išmetimą degimo metu. Jei oro-atmosferos įrengimams taikomi griežti priešgaisriniai kodeksai, patvirtinkite, kad vietiniai teisės aktai priima LSZH-įvertintus OM3 daugiamodius skaidulinius kabelius.
4 klausimas: kaip 10 mm minimalus lenkimo spindulys apsaugo mano tinklą?
A: Nejautri lenkimo{0}}g657A1 skaidulų šerdis toleruoja griežtesnį maršrutą, nesumažinant signalo. Diegėjai, dirbantys su didelio-tankio LC pataisų skydais uždarose serverių stelavietėse, naudojasi šiuo lankstumu, kad išlaikytų nuorodų vientisumą.
5 klausimas: kokia yra tipinė šio dvipusio LC OM3 kabelio įterpimo nuostolių specifikacija?
A: Kiekvienas jungties galas patikrintas, kad įterpimo nuostoliai būtų mažesni arba lygūs 0,3 dB. Mažesni nuostoliai reiškia didesnį optinės galios biudžetą, o tai labai svarbu, kai struktūrizuotoje kabelių sistemoje kaskados yra keli pataisų taškai.
6 klausimas: ar galimi pasirinktiniai ilgiai masiniams duomenų centro užsakymams?
A: Taip. OEM pluošto pataisymo laido paslaugos apima pasirinktinius kabelių ilgius, ženklinimą ir pakavimą. Susisiekite su pardavimų komanda dėl didmeninės kelių režimų LC-to-LC kabelių kainų, kai užsakymai viršija 100 vienetų.
7 klausimas: koks spalvų kodas identifikuoja OM3 daugiamodį pluoštą?
A. Pramonės konvencijoje naudojamas vandens (šviesiai mėlynas-žalias) apvalkalas OM3 50/125 pluošto kabeliams. Šis spalvų kodavimas padeda technikai atskirti daugiamodes nuorodas nuo geltonų vienmodžių arba oranžinių OM1/OM2 kabelių montavimo metu.
8 klausimas: ar šis pataisos kabelis palaiko 25GbE programas?
A: OM3 pluoštas skirtas 25 GBASE-SR iki maždaug 70 metrų. Norėdami pasiekti visą 100 metrų 25 GbE,OM4 daugiamodiai dvipusiai LC kabeliaipasiūlyti papildomą modalinio pralaidumo ribą.
