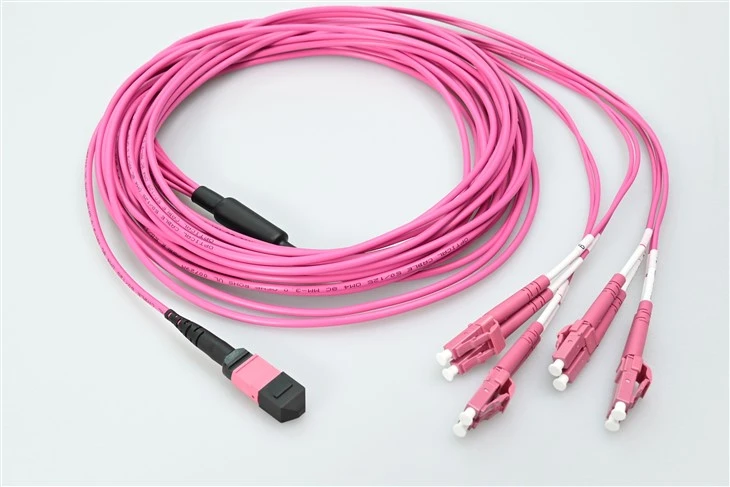

„Evolux Fiber MTP TO LC“ UPC 8CORE OM4 3.0MM PATCH CORD palaiko duomenų centro perkėlimą į didesnį duomenų perdavimo spartą, kai naudojamas su mūsų magistralėmis. MTP® kabeliai yra efektyvus sprendimas didelio-tankio skaidulų pataisymui duomenų centruose, todėl nereikia atlikti daug laiko{4}}atimančių lauko užbaigimų. Jie sukurti siekiant sutaupyti vietos ir supaprastinti kabelių valdymą, tuo pačiu suteikiant ekonomiškas{6}}pataisymo galimybes spintelėse. Dėl pagrindinio magistralinio diegimo, mūsųMTP OM{0}}pluošto kelių režimų magistraliniai pataisų kabeliaipasiūlyti papildomą didelio{0}}tankio kabelių sprendimą.
Specifikacija

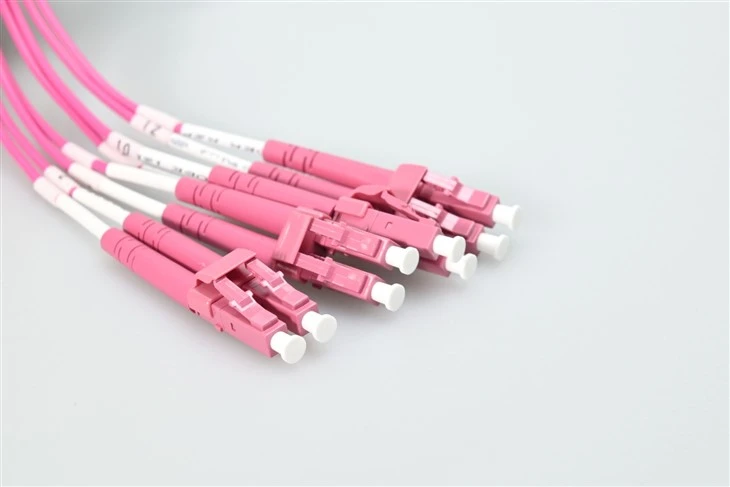

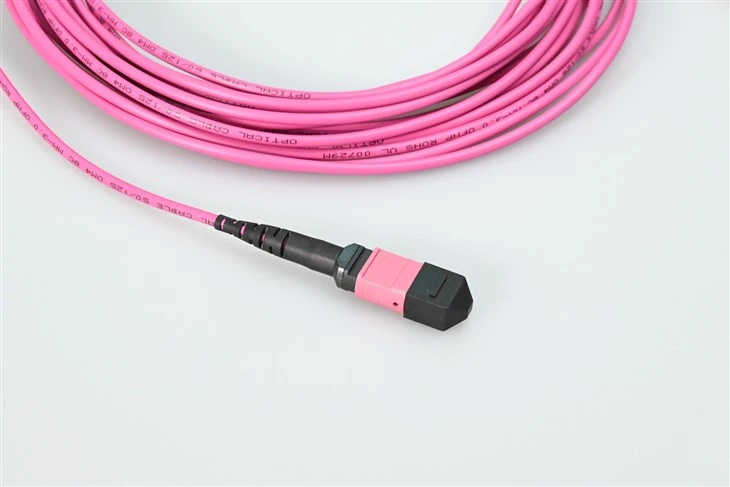

| Jungtis A | Moteris MTP (be kaiščių) | Jungtis B | LC UPC dvipusis |
| Pluošto režimas | OM{0}}/125 μm | Bangos ilgis | 850/1300 nm |
| 40/100G eterneto atstumas | 150 m esant 850 nm | 10G eterneto atstumas | 400 m esant 850 nm |
| MTP jungtis IL | 0,35 dB maks. (0,15 dB tip.) | LC jungtis IL | Mažesnis arba lygus 0,2 dB |
| MTP jungtis RL | Didesnis arba lygus 20 dB | LC jungtis RL | Didesnis arba lygus 30 dB |
| Slopinimas prie 850 nm | Mažesnis arba lygus 2,3 dB/km | Slopinimas prie 1300 nm | Mažesnis arba lygus 0,6 dB/km |
| Kabelio striukė | Plenumas (OFNP) | Pluošto skaičius | 8 skaidulos |
| Kabelio išorinis skersmuo (OD) | 3,0 mm | Išsiveržimo išorinis skersmuo (OD) | 2,0 mm |
| Montavimo tempimo apkrova | 66N | Tempimo stipris (ilgalaikis / trumpalaikis) | 80/240N |
| Darbinė temperatūra | (nuo -10 iki 60 laipsnių (nuo 14 iki 140 ℉) | Laikymo temperatūra | (nuo -10 iki 70 laipsnių (nuo 14 iki 158 ℉) |
Savybės
Aukščiausios-kokybės meistriškumas užtikrina patikimą perdavimą
-MTP jungtis: nuoseklių signalų teikimas ir pritaikomas sistemos dizainas.
-Skaidulinis pluoštas: suteikia daugiau lankstumo skiriant kabelius ir sandėliuojant griežčiau lenkiant.
-Striukė: sumažina galimą žalą dėl ugniai-atsparių ir mažai{2}}rūkančių medžiagų.
Kabelių tankio optimizavimas, kad atitiktų įvairias aplinkos sąlygas.
- Sumažinkite diegimo išlaidas sumažindami atliekas, gerindami kabelių valdymą ir supaprastindami diegimą.
Tinklo naujovinimas yra paprastas naudojant -patogų{1}} priedą.
- MTP®-LC laidų laidai palengvina greitą duomenų perdavimo spartos atnaujinimą, įskaitant perėjimą nuo 10G į 40G. Norėdami geriau suprasti, kaip OM4 lyginamas su kitomis daugiamodėmis klasėmis, prieš pradėdami kurti kabelių infrastruktūrą, peržiūrėkite mūsų apžvalgąOM1–OM5 daugiamodio pluošto tipų skirtumai ir pralaidumo įvertinimai.
Programos
Duomenų centro 10G į 40G/100G tinklo perkėlimas
Šis MTP{0}}LC pertraukimo kabelis suteikia tiesioginį naujovinimo kelią iš 10G į 40G/100G Ethernet infrastruktūrą. 8-pluošto konfigūracija atitinka standartinius 40G QSFP+ siųstuvo-imtuvo reikalavimus, todėl užtikrinamas sklandus duomenų centro spartos perkėlimas nekeičiant esamų LC pagrindu veikiančių skydelių. Išsamų planavimo vadovą apie 100G struktūrinių kabelių pasirinkimą rasite mūsų straipsnyjekaip pasirinkti tinkamą šviesolaidinį laidą 100G duomenų centro diegimui.
Didelio{0}}tankio pluošto užtaisymas centrinėse patalpose
Sukurta stelažų-į-staklio ir spintelės-lygio pataisymui ten, kur vietos ribota. MTP{4}}to{5}}LC fanout konstrukcija sujungia aštuonias skaidulų jungtis į vieną MTP sąsają, sumažindama kabelių perkrovą didelio-tankio kolokacijos aplinkoje.
Plenum oro erdvės įrengimas įmonių pastatams
OFNP plenum{0}}įvertinta striukė atitinka priešgaisrinės saugos reikalavimus, taikomus montuojama vėdinimo patalpose virš nuleidžiamų lubų. Įmonių miestelių tinklai ir komerciniai pastatai, kuriems reikalingas kodą-atitinkantis šviesolaidinis kabelis, yra naudingi šiuo atjungimo kabeliu.
Trumpas-Pasiekite 40G QSFP+ į SFP+ ryšį
Sujungia 40G QSFP+ jungiklio prievadus tiesiai prie keturių 10G SFP+ prievadų, naudodamas 8-pluošto pertraukimo struktūrą. Šis MTP laidų laidas, skirtas QSFP-konvertavimui į SFP, pašalina atskirų perjungimo modulių poreikį. Kai pataisymo galutiniam taškui reikia fiksuoto adapterio prievado, o ne tiesioginio kabelio, mūsųMTP/MPO šviesolaidiniai adapteriai, skirti montuoti 8, 12 ir 24 skaidulų skydelyjepateikti atitinkamą sąsają.
Bandymo ir laboratorinės įrangos pluošto ryšys
Palaiko optinę bandymo įrangą ir laboratorines sąrankas, kurioms reikalingos daugiamodės OM4 jungtys su patikrintu mažu įterpimo nuostoliu. Gamykloje -išbandyta 0,35 dB MTP jungtis užtikrina tikslias bazines skaidulų bandymų matavimo linijas.
DUK
1 klausimas: kuo skiriasi MTP ir MPO jungtys ant šio pertraukimo kabelio?
A: MTP yra registruotas US Conec prekės ženklas, atitinkantis MPO standartus su patobulintomis funkcijomis, pvz., ovaliais kreipiamaisiais kaiščiais ir metaliniais kaiščių spaustukais. Šiame kabelyje naudojamos autentiškos US Conec MTP jungtys, kurių didžiausias įterpimo nuostolis yra 0,35 dB, o tai signalo nuoseklumu lenkia įprastas MPO jungtis.
2 klausimas: ar šis 8-pluošto MTP-LC kabelis palaiko 40G QSFP+ siųstuvus-imtuvus?
A: Taip. 8-pluošto konfigūracija atitinka kanalo reikalavimus, keliamus 40GBASE-SR4 QSFP+ moduliams. Kiekviename 40G prievade naudojami 4 skaidulos perdavimui ir 4 skaidulos priėmimui, todėl šis MTP į LC pertraukimo kabelis yra suderinamas su standartiniais 40G daugiamodiais siųstuvai-imtuvais. Jei norite palyginti, kada naudoti LC ir MTP/MPO sąsajas didelio tankio aplinkoje, žr.praktinis vadovas, kaip pasirinkti LC ir MTP/MPO jungtis didelio{0}}tankio skaidulų užtaisymui.
3 klausimas: ką reiškia OFNP plenarinis įvertinimas šiam pluošto pataisos kabeliui?
A: OFNP (optinio pluošto nelaidus jungtis) rodo, kad kabelio apvalkalas yra atsparus ugniai- ir, veikiamas liepsnos, išskiria mažai dūmų. Šis jungties -MTP pertraukimo kabelis yra patvirtintas montuoti pastato oro grąžinimo erdvėse be vamzdžio.
4 klausimas: kokiu atstumu šis OM4 MTP{2}}LC kabelis gali perduoti 40G arba 100G signalus?
A: Pagal specifikacijas šis OM4 daugiamodis pataisinis kabelis palaiko 40G/100G Ethernet perdavimą iki 150 metrų, esant 850nm bangos ilgiui, ir 10G Ethernet iki 400 metrų.
5 klausimas: ar ši MTP jungtis yra kištinė (prisegta) ar moteriška (be kaiščių)?
A: MTP galas yra moteriškas (be kaiščių). Jungdami prie MTP magistralinių kabelių ar kasečių įsitikinkite, kad jungties jungtis yra kištuku (prisegta), kad būtų užtikrintas tinkamas išlygiavimas ir mažas{1}}praradimas.
6 klausimas: kokioms programoms reikalingas daugialypis{1}}MTP–LC šviesolaidžio kabelis?
A. Pagal statybos kodeksus ŠVOK sistemoms paprastai reikalaujama jungties{0}}vardinių kabelių lubų oro grąžinimo vamzdžiuose, paaukštintose grindų erdvėse duomenų centruose ir bet kurioje vietoje, kur cirkuliuoja oras. Šis OFNP-apvalkalas MTP fanout kabelis atitinka tuos diegimo reikalavimus.
7 klausimas: ar galiu užsisakyti pasirinktinio ilgio šio MTP{1}}LC 8 skaidulų pertraukimo kabelio?
A: Taip. Paprašius galimi pasirinktiniai kabelių ilgiai, alternatyvus skaidulų skaičius ir skirtingos ištraukimo kojelės konfigūracijos. Susisiekite su pardavėjais, kad nurodytumėte MTP pertraukos diržų reikalavimus masiniams arba projektiniams užsakymams.
