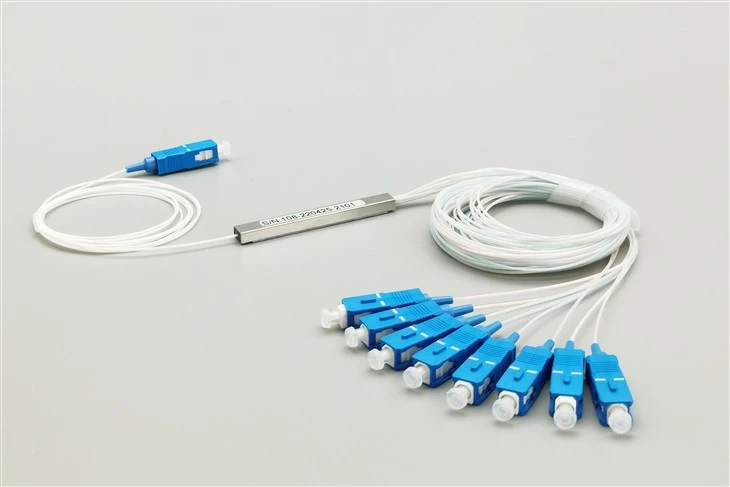

1x8 SC UPC Plc šviesolaidinis skirstytuvas 1x8 SC / UPC PLC skirstytuvas iš anksto-prijungtas prie prijungimo{5}}ir{6}}Play diegimo

1x8 SC UPC Plc šviesolaidinis skirstytuvas 1x8 SC / UPC PLC skirstytuvas iš anksto-prijungtas prie prijungimo{5}}ir{6}}Play diegimo

1X8 PLC šviesolaidinis skirstytuvas SC UPC mini vamzdelis
● Gamyklinės{0}}nutrauktos SC / UPC jungtys – montuokite be sujungimo įrangos
● Kiekviena jungtis tikrinama atskirai – garantuojamas mažesnis arba lygus 0,3 dB jungties praradimas
● G.657A1 pluoštas su 1,5 m ilgio raiščiais – paruoštas tiesioginiam patch skydo prijungimui
● Mažesnis arba lygus 10,5 dB bendras įterpimo nuostolis visoje 1 260–1 650 nm veikimo juostoje
Send Inquiry

Product Introduction

1x8 SC/UPC išankstinio{2}}prijungto PLC skirstytuvo specifikacijos



Konfigūracija 1×8 Pakuotės stilius Mini vamzdis (4 × 40 × 50 mm)
Jungties tipas SC / UPC (visi prievadai) lenkiškas tipas UPC (ultra fizinis kontaktas)
Pluošto tipas G.657A1 Vieno režimo Pluošto skersmuo 900 μm tankus buferis
Pigtail ilgis 1,5 m (įvestis ir visi išėjimai) Veikimo bangos ilgis 1260-1650 nm
Daliklio įdėjimo praradimas Mažiau arba lygus 10,5 dB (įprastai 9,8 dB) Jungties įkišimo praradimas Mažesnis arba lygus 0,3 dB vienai jungčiai
Grąžinimo praradimas Didesnis arba lygus 50 dB (UPC Polish) Vienodumas Mažesnis arba lygus 0,8 dB
Kryptingumas Didesnis arba lygus 55 dB PDL Mažesnis arba lygus 0,2 dB
TDL Mažesnis arba lygus 0,5 dB WDL Mažesnis arba lygus 0,3 dB
Darbinė temperatūra -40 laipsnių iki +85 laipsnio Laikymo temperatūra -40 laipsnių iki +85 laipsnio
Jungties patvarumas 500+ Poravimosi ciklai Kotelio medžiaga Cirkonio keramika



Kodėl verta rinktis iš anksto{0}}prijungtą SC/UPC PLC skirstytuvą?



Šis 1x8 PLC skirstytuvas pristatomas su visais devyniais skaidulų galais (viena įvestis ir aštuoni išėjimai) gamykloje su SC/UPC jungtimis, išbandytas ir paruoštas nedelsiant montuoti. Skirtingai nuo pliko pluošto skirstytuvų, kuriems reikiasintezės sujungikliai, pjovėjai ir apmokyti technikai, iš anksto{0}}prijungti įrenginiai jungiami tiesiai į SC/UPC adapterių plokštes, OLT prievadus ir ONT sąsajas be jokių lauko nutraukimo darbų.

Atsisakykite sujungimo įrangos ir specialių darbo sąnaudų



Lydymosi sujungimui reikalingos investicijos į įrangą, viršijančios 3 000 USD, ir technikų, sertifikuotų skaidulų nutraukimo procedūrose. Mažiems interneto paslaugų teikėjams, savivaldybių plačiajuosčio ryšio projektams ir statybos tinklų rangovams šios išlaidos dažnai viršija vieno diegimo biudžetą. Iš anksto-prijungti skirstytuvai visiškai pašalina šią kliūtį-bet kuris montuotojas, galintis prijungti kabelį, gali įdiegti visiškai funkcionalų PON paskirstymo mazgą.

Gamyklos{0}}Kontroliuojama kokybė užtikrina nuoseklų tinklo veikimą



Kiekviena šio skirstytuvo SC/UPC jungtis prieš išsiunčiant yra išbandoma interferometriniu būdu, kad būtų patikrinta, ar galo{0}}veido geometrija atitinka IEC 61755{5}}3-1 standartus. Matuojamas viršūnės poslinkis, kreivio spindulys ir pluošto aukštis, siekiant užtikrinti, kad įterpimo nuostoliai neviršytų 0,3 dB. Šis gamyklos kontroliuojamas procesas duoda nuoseklesnius rezultatus nei lauko užbaigimas, kai aplinkos sąlygos ir techniko įgūdžių lygis lemia kintamumą.

Greitesnis diegimas pagreitina pajamų atpažinimą



Laikas, praleistas jungiant jungtis kiekviename paskirstymo taške, tiesiogiai atideda paslaugos aktyvavimą ir pajamų generavimą. Iš anksto-prijungtas 1x8 skirstytuvas sumontuojamas per kelias minutes: sumontuokite mini vamzdelį, nutieskite kotelius prie adapterio skydelio, prijunkite jungtis ir mazgas veikia. Operatoriai lenktyniauja siekdami pritraukti abonentus konkurencingose ​​rinkose, šis greičio pranašumas tiesiogiai reiškia verslo rezultatus.

SC/UPC jungties technologija šiame iš anksto{0}}nutrauktame skirstytuve



1

Itin fizinis kontaktinis poliravimas patikimam signalo perdavimui

UPC (Ultra Physical Contact) poliravimassukuria šiek tiek kupolinį pluošto galą-, kuris užtikrina tvirtą stiklo-su -stiklu kontaktą, kai sujungiama su kita UPC jungtimi. Šis fizinis kontaktas sumažina oro tarpus prie sąsajos, išlaikant įterpimo nuostolius žemiau 0,3 dB, o grąžinimo nuostolius viršijančius 50 dB-pakanka GPON, EPON ir taško{7}}į{8}}tašką skaidulinėms nuorodoms, kuriose atgalinio{9}}atspindėjimo jautrumas yra vidutinis.



2

Cirkonio dioksido keramikos įvorės, užtikrinančios ilgalaikį{0}}patvarumą

SC jungtyse naudojami tikslūs{0}}įžeminti cirkonio dioksido keramikos antgaliai, kurių kiaurymės skersmuo 125,0 ± 0,5 μm, suderintas su standartiniu vienmodžiu pluoštu. Cirkonio oksido kietumas atsparus nusidėvėjimui dėl pasikartojančių poravimosi ciklų ir išlaiko geometrinį stabilumą per 500+ įterpimus. Šis patvarumas yra svarbus skirstytuvams, sumontuotiems pataisų skyduose, kur technikai dažnai iš naujo prijungia prievadus trikčių šalinimo ar techninės priežiūros pakeitimų metu.





3

Kada pasirinkti SC / UPC vs SC / APC jungtis

SC / UPC jungtys tinka programoms, kuriose grąžinimo nuostolių reikalavimai nukrenta žemiau 50 dB{1}}, būdingi GPON duomenų paslaugoms ir daugumai įmonių skaidulinių ryšių. Tinklams, kuriuose yra analoginė RF vaizdo perdanga (1550 nm CATV) arba kuriems reikalingas didesnis nei 60 dB grąžinimo nuostolis, rinkitės mūsų 1x8 SC/APC PLC skirstytuvą. Kampinis APC jungčių poliravimas apsaugo nuo atgalinio-atspindėjimo, kuris gali iškraipyti RF signalus

Prijungtų 1x8 SC / UPC skirstytuvų taikymo scenarijai

Mažas IPT ir WISP šviesolaidinio tinklo išplėtimas

Nepriklausomi interneto paslaugų teikėjai, besiplečiantys šviesolaidžio srityje, dažnai neturi{0}}vidaus sujungimo galimybių. Iš anksto sujungti skirstytuvai leidžia šiems operatoriams įdiegti PON paskirstymo taškus naudodami esamus montuotojus, išvengiant subrangovų išlaidų ar įrangos pirkimo. „Plug{4}}and-“ formatas taip pat supaprastina atsargų valdymą-kiekvienas skirstytuvas yra pilnas, paruoštas-diegti-be jokių papildomų eksploatacinių medžiagų.

Daugiabučiai namai ir daugiabučių namų kompleksai paprastai nukreipia šviesolaidžius per telekomunikacijų patalpas, kuriose yra ribota darbo vieta. Iš anksto-sujungtieji skirstytuvai greitai montuojami šiose ribotose erdvėse be sąrankos, reikalingos jungties sujungimui. Pastatų savininkai ir nekilnojamojo turto valdytojai gali įdiegti pasyvų paskirstymo sluoksnį prieš pasirašydami sutartį su paslaugų teikėju, sukurdami skaiduliniam-paruoštą infrastruktūrą, kuri pritraukia IPT partnerystes.

Greitas FTTH diegimas konkurencingose ​​rinkose

Kai keli paslaugų teikėjai lenktyniauja siekdami pritraukti abonentus naujai atsivėrusioje rinkoje, diegimo greitis lemia, kas laimės. Iš anksto-užbaigti skirstytuvai sumažina valandas nuo kiekvieno paskirstymo taško įdiegimo, palyginti su lauko-sujungimo alternatyvomis. Operatoriai gali suaktyvinti daugiau namų per dieną, užaugindami rinkos dalį prieš konkurentams įsitvirtindami.

Įmonių miestelis ir pagrindinių tinklų kūrimas

Įmonių miesteliai, jungiantys kelis pastatus, dažnai standartizuoja SC/UPC ryšį, kad būtų suderinami su įmonės tinklo įranga. Iš anksto-sujungtieji skirstytuvai sklandžiai integruojami su esamomis pataisų plokštėmis ir kryžm-jungiamosiomis sistemomis, įgalindami transliacijos signalo paskirstymą, tinklo stebėjimo jungties taškus arba perteklinį kelio padalijimą be pasirinktinio nutraukimo.

Laikini įvykių tinklai ir iššokantys{0}}diegimai

Konferencijų, festivalių ir laikinų vietų šviesolaidiniai tinklai turi būti greitai įdiegti ir po to dažnai persikelti į naujas vietas. Iš anksto sujungti skirstytuvai montuojami be įrankių ir perkeliami be pakartotinio-nutraukimo, todėl jie puikiai tinka renginių gamybos įmonėms ir mobiliojo transliavimo operacijoms, kurios negali pateisinti nuolatinių sujungimo įrangos investicijų.

Tinklo bandymo ir demonstravimo aplinkos

Pardavimų inžinieriams, demonstruojantiems PON įrangą, ir tinklo treneriams, kurie moko šviesolaidžio diegimo technikų, reikia skirstytuvų, kurie jungiasi iš karto be pasiruošimo. Per kelias sekundes nustatomi iš anksto-užbaigti vienetai, skirti produktų demonstravimui, laboratoriniams pratimams ir koncepcijos-įrodymui-bandyti, kai nutraukiant praleistas laikas sumažina pagrindinę veiklą.

Iš anksto-prijungtas SC / UPC ir pliko pluošto skirstytuvai: kurį pasirinkti?



faktorius Iš anksto{0}}prijungtas SC / UPC Plikas pluoštas (be jungties)
Reikalinga montavimo įranga Nėra – junkite tiesiai į adapterius Lydymosi jungiklis, pjoviklis, eksploatacinės medžiagos
Montavimo laikas vienam vienetui 5-10 minučių 30-60 minučių (įskaitant sujungimą)
Technikos įgūdžių lygis Pagrindinis kabelio montavimas Sertifikuotas pluošto sujungimas
Jungties lankstumas Sutvarkytas SC/UPC (kaip išsiųsta) Bet koks jungties tipas per lauko užbaigimą
Kokybės nuoseklumas Gamykloje{0}}kontroliuojama, išbandyta Skiriasi priklausomai nuo lauko sąlygų
Geriausias Greitas diegimas, nėra sujungimo galimybės Pritaikytos jungtys, didelė{0}}apimtis su sujungimo komanda



Jei jūsų tinkle naudojamas SC / UPC ryšys ir teikiate pirmenybę diegimo greičiui, o ne lankstumui jungtis, iš anksto{0}}sujungti skirstytuvai suteikia aiškių pranašumų. Apie projektus, kuriems reikalingi mišrūs jungčių tipai arba organizacijos su nustatytomis sujungimo operacijomis, žr. mūsų 1x8 Bare Fiber PLC skirstytuvą, skirtą lauko užbaigimui.



Iš anksto{0}}prijungtų 1x8 SC/UPC skirstytuvų užsakymo parinktys



Evolux Fiber reikmenysgamykla-nutrauktaPLC skirstytuvai su keliomis tinkinimo parinktimis:



  • Padalijimo santykiai:1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32, 1 × 64 iš anksto sujungtos konfigūracijos
  • Jungties parinktys:SC / UPC (šis gaminys), SC / APC, LC / UPC, LC / APC, FC / UPC, FC / APC
  • Pigtail ilgis:Standartinis 1,5m; Galimi pasirinktiniai 0,5 m, 1,0 m, 2,0 m arba 3,0 m
  • Pluošto striukė:900 μm sandarus buferis (standartinis), 2,0 mm arba 3,0 mm su LSZH apvalkalu
  • Paketo parinktys:Mini vamzdelis, plieninis vamzdis, ABS modulis, LGX kasetė arba 19 colių stovo dėklas
  • Įvesties jungtis:Gali skirtis nuo išėjimų (pvz., SC/APC įvestis su SC/UPC išėjimais)



Galima nustatyti 50+ vienetų užsakymus. Susisiekite su pardavimais dėl konkrečių projektų- pasiūlymų, įskaitant individualų ženklinimą ir pakuotę.



DUK

Kl.: Ar galiu prijungti šį SC/UPC skirstytuvą tiesiai prie GPON OLT?

A: Taip, jei jūsų OLT turi SC / UPC PON prievadus. Dauguma GPON OLT iš „Huawei“, ZTE, „Nokia“ ir „Calix“ priima SC/UPC arba SC/APC ryšius-patikrinkite įrangos specifikacijas. Skirstytuvo įvesties SC/UPC jungtis jungiama tiesiai į OLT PON prievadą arba į SC/UPC adapterį, esantį skaidulų paskirstymo rėmelyje.

Kl.: Ar mano PON tinklui pakanka 50 dB grįžtamojo SC/UPC praradimo?

A: GPON ir EPON duomenų paslaugoms 50 dB grąžinimo praradimas viršija ITU-T G.984 reikalavimus. Jei naudojate RF vaizdo perdangą (CATV per PON), dėl didesnio atgalinio-atspindžio jautrumo analoginiams signalams gali prireikti SC / APC jungčių su didesniu arba lygiu 60 dB grąžinimo nuostoliu.

Kl.: Kas atsitiks, jei netyčia prijungsiu SC/UPC prie SC/APC adapterio?

A: Fizinis ryšys galimas, bet nerekomenduojamas. Plokščias UPC galas{1}}, susiliejantis su kampuotu APC adapteriu, sukuria oro tarpą, kuris padidina įterpimo nuostolius 2-4 dB ir žymiai sumažina grąžinimo nuostolius. Jei reikia sujungti šiuos jungčių tipus, naudokite hibridinius SC UPC{5}}į APC adapterius, nors visada geriau pasirinkti suderintą jungčių porą.

Kl .: Kaip išvalyti SC/UPC jungtis prieš įdiegiant?

A: Naudokite ašviesolaidinis valymo rašiklisarba servetėlės ​​be pūkelių su IPA (izopropilo alkoholiu), kad nuvalytumėte jungties galą-prieš pat sujungimą. Taip pat nuvalykite adapterio vidinę išlygiavimo įvorę. Užteršimas dulkėmis yra pagrindinė jungties įkišimo praradimo priežastis-kelios sekundės valymas neleidžia vėliau pašalinti galvos skausmo.

Klausimas: Ar galiu montuoti šį mini vamzdžių skirstytuvą lauke?

A: Pats skirstytuvas veikia nuo -40 laipsnių iki +85 laipsnių, tinka lauko temperatūros diapazonams. Tačiau mini vamzdžių paketui trūksta atsparumo oro sąlygoms – įdėkite jį į lauko korpusą (IP65 arba aukštesnį), kad apsaugotumėte nuo drėgmės, UV poveikio ir fizinės žalos.

Kl .: Kiek poravimosi ciklų gali atlikti jungtys?

A: SC / UPC jungtys yra skirtos 500+ sujungimo ciklams, išlaikant nurodytą įterpimo praradimą. Tai palaiko įprastą pataisų skydelio perkonfigūravimą ir trikčių šalinimo veiklą per skirstytuvo veikimo laiką. Venkite nereikalingo jungimo / atjungimo, kad padidintumėte jungties tarnavimo laiką.

K: Kuo šis gaminys skiriasi nuo ABS dėžutės ar kasečių skirstytuvų?

A. Ši mini vamzdelio versija turi mažiausią plotą-tik PLC lustą apsauginiame vamzdelyje su kojelėmis. ABS dėžutės ir kasetės versijos prideda korpusą su įmontuotais-adapteriais, skirtais tvirtinti ant stovo-arba skydelio-tvirtinimo. Pasirinkite mini vamzdelį, kai skirstytuvas montuojamas esamo korpuso viduje; pasirinkite ABS dėžutę arba kasetę, kai jums reikia integruotų adapterių skydelių.

Kl .: Ar galiu užsisakyti skirtingų tipų įvesties ir išvesties jungtis?

A: Taip. Įprastos konfigūracijos apima SC/APC įvestį (kad atitiktų OLT prievadus) su SC/UPC išvestimis arba LC įvestį su SC išvestimis. Užsakydami nurodykite savo reikalavimus-galime iš anksto-nutraukti bet kokį standartinį jungčių derinį.



Iš anksto{0}}prijungtų SC/UPC skirstytuvų montavimo patarimai

  1. Prieš montuodami suplanuokite kabelio išvedimą:Nustatykite, kur baigsis kiekviena iš devynių košelių. Standartinis 1,5 m ilgis turėtų pasiekti jūsų adapterio skydelį su laisvais aptarnavimo kilpomis -jei ne, užsisakykite tinkintus ilgius.
  2. Pritvirtinkite mini vamzdelio korpusą:Vamzdžiui pritvirtinti naudokite kabelių rišiklius, lipnius laikiklius arba korpuso skirstytuvą. Venkite streso pluošto išėjimo taškuose.
  3. Išlaikykite lenkimo spindulį maršruto metu:Laikykite pluošto lenkimus didesniu nei 15 mm spinduliu. G.657A1 pluoštas toleruoja griežtesnius posūkius, tačiau konservatyvus maršrutas prailgina komponento tarnavimo laiką.
  4. Išvalykite visas jungtis prieš pat sujungimą:Netgi gamykloje{0}}sandariose jungtyse gali kauptis dulkės gabenant ir tvarkant. Vienas praėjimas su valymo rašikliu užtrunka sekundes ir apsaugo nuo dB nuostolių.
  5. Pažymėkite kiekvieną prievadą:Aiškiai pažymėkite įvesties pluoštą. Išvestis pažymėkite pagal prievado numerį arba paskirties vietą, kad supaprastintumėte būsimą trikčių šalinimą.
  6. Bandymas po įdiegimo:Naudodami galios matuoklį patikrinkite kiekvieno išvesties prievado optinę galią. Rodmenys turi atitikti numatomas vertes, pagrįstas skirstytuvo nuostoliais ir jungties nuostoliais iš priešakinės įrangos.
