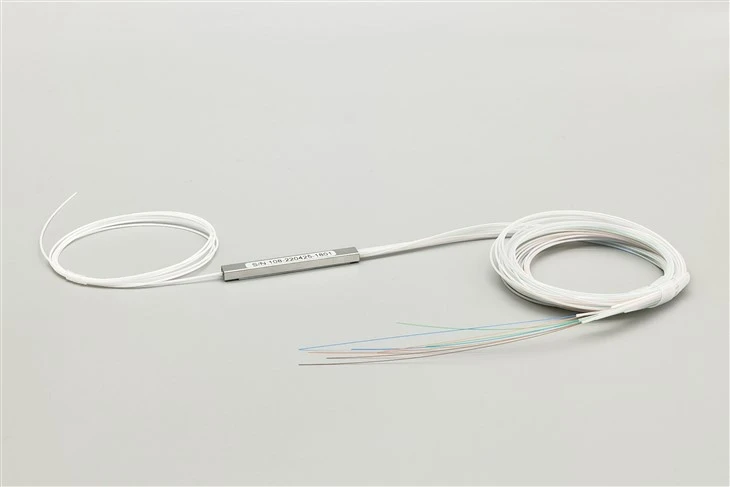

1x8 Bare Fiber PLC skirstytuvo specifikacijos
| Konfigūracija | 1×8 | Paketo stilius | Mini vamzdis (4 × 40 × 50 mm) |
|---|---|---|---|
| Pluošto tipas | G.657A1 Vieno režimo | Išvesties pluoštas | 900 μm plikas pluoštas (be jungties) |
| Veikimo bangos ilgis | 1260–1650 nm (visa O–L juosta) | Pluošto ilgis | 1,5 m standartinis (pritaikomas) |
| Įdėjimo praradimas | Mažiau arba lygus 10,5 dB (įprastai 9,8 dB) | Grąžinimo praradimas | Didesnis arba lygus 55 dB |
| Vienodumas | Mažesnis arba lygus 0,8 dB | Kryptingumas | Didesnis arba lygus 55 dB |
| PDL (nuo poliarizacijos priklausomas praradimas) | Mažesnis arba lygus 0,2 dB | TDL (nuo temperatūros priklausomas nuostolis) | Mažesnis arba lygus 0,5 dB |
| WDL (nuo bangos ilgio priklausomas praradimas) | Mažesnis arba lygus 0,3 dB | Darbinė temperatūra | -40 laipsnių iki +85 laipsnio |
| Laikymo temperatūra | -40 laipsnių iki +85 laipsnio | Jungčių suderinamumas | Bet koks (SC / LC / FC / ST naudojant lauko sujungimą) |
Kodėl verta rinktis „Bare Fiber PLC“ skirstytuvą be{0}}nutrauktų jungčių?
Tai1x8 PLC skirstytuvaspristatomas su 900 μm šviesolaidžio išvestimi, o ne gamykloje{1}}įdiegtomis jungtimis, todėl tinklo montuotojams ir sistemų integratoriams suteikiama visiška galutinio nutraukimo kontrolė. Kai projekto reikalavimai reikalauja ne-standartinių jungčių tipų, mišrių jungčių konfigūracijų arba tikslių tinkintų kabelių ilgių, plikas skaidulų skirstytuvas pašalina iš anksto-užbaigtų įrenginių apribojimus.
Lauko nutraukimo lankstumas sudėtingiems FTTH projektams
Pasyvus optinis tinklasDiegiant retai laikomasi vienos jungties standarto. Viename paskirstymo taške gali prireikti SC / APC išvesties, kad būtų suderinamas PON, o kitam reikia LC / UPC didelio tankio skydams. Naudodami pliko pluošto 1x8 skirstytuvą technikai gali sujungti arba mechaniškai sujungti tikslią jungties tipą, kurio reikia kiekviename išvesties prievade -SC, LC, FC arba ST UPC arba APC poliruotuose-neužsakant kelių skirstytuvo SKU.
Sumažintas kelių{0}}jungčių aplinkos atsargų kiekis
Rangovai, valdantys įvairius šviesolaidžio infrastruktūros projektus, dažnai turi kelis skirstytuvų variantus, kad patenkintų skirtingus jungčių reikalavimus. Vieno pluošto skirstytuvai sujungia atsargas: vienas 1x8 įrenginys gali aptarnauti SC / APC FTTH lašus, LC / UPC duomenų centro jungtis arba FC / APC CATV jungtis, atsižvelgiant į tai, kaip jis baigiamas svetainėje. Šis metodas sumažina pirkimo sudėtingumą ir sumažina nepanaudotas atsargas.
Kaina{0}}Efektyvus-didelės apimties diegimams
Diegiant šimtus skirstytuvo mazgų, sąnaudų skirtumas tarp gryno pluošto ir iš anksto sujungtų{0}}vienetų gerokai padidėja. Organizacijos, turinčios-vidaus sintezės sujungimo galimybę, gali sumažinti vieneto sąnaudas, pirkdamos neterminuotus skirstytuvus ir atlikdamos jungčių montavimą naudodamos esamą įrangą ir eksploatacines medžiagas.
Šio 1x8 mini vamzdžių skirstytuvo techninės charakteristikos
G.657A1 Bend-Nejautrus pluoštas, skirtas uždariems įrenginiams
Naudojami įvesties ir išvesties pluoštaiG.657A1 klasės vienmodis pluoštas, kuris toleruoja lenkimo spindulį iki 10 mm be reikšmingo signalo pablogėjimo. Tai svarbu ankštuose sujungimo dėkluose, mažuose skaidulų paskirstymo mazguose ir prie sienos montuojamuose-aptvaruose, kur neįmanoma išvengti sandaraus kabelių vedimo. Standartinis G.652D pluoštas tokiomis pačiomis sąlygomis sukeltų makro{5}}lenkimo nuostolius.
Kompaktiškas mini vamzdžių paketas tinka standartiniams sujungimo uždoriams
Šis tik 4 × 40 × 50 mm dydžio mažas vamzdžių skirstytuvas lengvai integruojamas į skaidulų paskirstymo gnybtus, lauko sujungimo gaubtus ir optinio tinklo įrenginius. Nedidelis plotas palieka erdvės skaidulų valdymui ir sujungimo dėklams ribotos erdvės-dėklose, todėl jis tinkamas ir plyno lauko įrengimams, ir esamos infrastruktūros pajėgumų atnaujinimui.
Platus veikimo dažnių juostos plotis palaiko PON ir CATV perdangą
Viso O-juostos L-juostės veikimas (1260–1650 nm) reiškia, kad šis skirstytuvas vienu metu apdoroja GPON pasroviui (1490 nm), prieš srovę (1310 nm) ir RF vaizdo perdangos (1550 nm) bangos ilgius. Tinklo operatoriai, diegiantys trigubos-žaidimo paslaugas vienoje šviesolaidinėje gamykloje, gali naudoti vieną skirstytuvo modelį visose platinimo pakopose be su bangos ilgiu{9}} susijusių našumo problemų.
Bare Fiber 1x8 PLC skirstytuvų taikymo scenarijai
FTTH paskirstymo taškai, kuriems reikalingi mišrūs jungčių tipai
„Fiber{0}}to-home“ projektai, apimantys kelių tipų pastatus arba įrangos pardavėjus, dažnai susiduria su įvairiais jungties reikalavimais. Daugiabutyje gali būti naudojami SC/APC lašai, o kaimyninis komercinis nuomininkas nurodo LC/UPC. Plokščias pluošto skirstytuvai leidžia lauko technikai nutraukti kiekvieną išvestį pagal konkrečią galinio taško įrangą, pašalindami adapterio netvarką ir sumažindami prijungimo taškus.
Lauko sujungimo uždarymai ir pluošto paskirstymo mazgai
Ant stulpo-ar ant stovo-montuojamos sujungimo uždarymo priemonės paprastai yra skirtos skirstytuvams, kurie tiekia kelis klientus. Kai šie kritimai baigiasi skirtingų gamintojų ONT su skirtingais prievadų stiliais, gryno pluošto skirstytuvas suteikia galimybę lanksčiai suderinti kiekvieną išvestį su paskirties vieta, neturėdamas iš anksto baigtų variantų sąrašo.
Rangovų ir integratorių atsargų optimizavimas
Sistemos integratoriai, siūlantys pasiūlymus projektams su neapibrėžtomis jungties specifikacijomis, gali pasiūlyti tuščius pluošto skirstytuvus ir vėliau užbaigti užbaigimo detales. Šis metodas apsaugo nuo užsakymo klaidų, sumažina konkrečių jungties -vienetų pristatymo laiką ir leidžia toms pačioms atsargoms patenkinti kelis klientų poreikius.
CATV RF perdangos tinklai su ne{0}}standartinėmis jungtimis
Kabelinės televizijos operatoriai, plečiantys HFC tinklus su šviesolaidžio perdangomis, gali naudoti FC/APC jungtis ausinės įrangoje, o SC/APC diegti čiaupo vietose. Vieno pluošto skirstytuvai atitinka abu jungčių standartus iš vieno skirstytuvo telkinio, todėl supaprastinamas pirkimas didelėse geografinėse paslaugų srityse.
Laboratorijos ir bandymų aplinkos, kurias reikia dažnai perkonfigūruoti
MTTP laboratorijose ir pluošto bandymų stenduose dažnai reikia iš naujo sukonfigūruoti jungčių tipus tarp eksperimentų. Naudojant pliko pluošto skirstytuvus, technikai gali sujungti laikinas jungtis, išbandyti skirtingus užbaigimo būdus arba integruoti su pasirinktiniais bandymo įrenginiais, nesilaikant vieno jungties standarto.
1x8 Bare Fiber PLC skirstytuvų užsakymo parinktys
„Evolux Fiber“ tiekia kelių konfigūracijų pliko pluošto PLC skirstytuvus, kad atitiktų konkrečius projekto reikalavimus:
- Padalijimo santykiai:Galimos 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32, 1 × 64 ir 2 × N konfigūracijos
- Pluošto skersmuo:250 μm plikas pluoštas, 900 μm sandarus buferis, 2,0 mm arba 3,0 mm apvalkalas
- Pluošto ilgis:Standartinis 1,5m; pagal užsakymą ilgiai nuo 0,5 m iki 3,0 m
- Paketo parinktys:Mini vamzdelis, plieninis vamzdis, ABS dėžutė, LGX kasetė arba stovo{0}}montavimo dėklas
- Įvesties pluoštas:Gali būti tiekiamas su arba be įvesties jungties (SC/LC/FC)
Jei norite sužinoti apie projektus, kuriems reikia{0}}iš anksto baigtų išėjimų, žr. mūsų 1x8 SC/UPC išankstinį-prijungtą PLC skirstytuvą, skirtą prijungti-ir paleiskite{5}}.
DUK
Kl.: Ką reiškia „be jungties“ arba „WOC“ PLC skirstytuvams?
A: „Be jungties“ reiškia, kad išvesties skaidulos paliekamos neužbaigtos-pliki 900 μm arba 250 μm skaidulų galai, o ne gamykloje{3}}įdiegtos jungtys. Tai leidžia technikaisintezės sandūraarba mechaniškai užbaigti bet kokio tipo jungtis (SC, LC, FC, ST) UPC arba APC poliravimo metu, kai montuojama vietoje.
Kl .: Kokios įrangos reikia norint nutraukti pliko pluošto skirstytuvą?
A: Norint sujungti sujungimą, reikalingas jungiamasis sujungiklis, pluošto skeltuvas, sujungimo rankovės ir košės su norimu jungties tipu. Mechaniniam sujungimui naudojamos iš anksto-poliruotos mechaninės sujungimo jungtys ir pjoviklis. Organizacijos, neturinčios sujungimo įrangos, turėtų apsvarstyti galimybę naudoti iš anksto-sujungtus skirstytuvus.
Kl.: Ar galiu maišyti skirtingų tipų jungtis tame pačiame 1x8 pliko pluošto skirstytuve?
A: Taip. Kiekviena iš aštuonių išvesties skaidulų gali būti atskirai sujungta su skirtingų tipų jungtimis. Pvz., keturi prievadai su SC/APC, skirti FTTH nuleistiems, ir keturi prievadai su LC/UPC, skirti pataisų skydelio jungtims-visi iš to paties skirstytuvo.
K: Arįterpimo praradimasdidesnis po lauko nutraukimo, palyginti su gamykliniu prijungimu?
A: Tinkamai atliekami suliejimo sujungimai kiekvienam sujungimo taškui prideda maždaug 0,02–0,05 dB, o tai yra nereikšminga. Mechaniniai sujungimai paprastai prideda 0,1–0,3 dB. Gamykliniai iš anksto{6}}sujungtieji skirstytuvai gali turėti šiek tiek mažesnius bendrus nuostolius, tačiau skirtumas retai būna reikšmingas tipiniams PON nuorodų biudžetams.
K: Kokio pluošto ilgio turėčiau užsisakyti lauko užbaigimo programoms?
A: Užsisakykite pakankamai ilgio, kad pasiektumėte nuo skirstytuvo montavimo vietos iki sujungimo dėklo arba sujungimo skydelio, taip pat 30–50 cm, kad būtų galima nuimti, suskaldyti ir sujungti. Standartinis 1,5 m ilgio tinka daugeliui korpusų{4}}montuojamų programų; prašykite ilgesnių skaidulų didesnėms paskirstymo spintoms.
Kl.: Ar plikam pluoštui naudojama kokia nors speciali danga, kuri turi įtakos sujungimui?
A: Ne. 900 μm tankus buferinis pluoštas naudoja standartinę akrilato dangą, suderinamą su visais įprastais pašalinimo ir skilimo įrankiais. Nereikalaujama jokio specialaus paruošimo, išskyrus įprastas lydymosi sujungimo procedūras.
Kl .: Ar galiu užsisakyti įvesties pusę su jungtimi ir išvestis nuogas?
A: Taip. Galime tiekti skirstytuvus su iš anksto-prijungtu įėjimu (SC/APC, SC/UPC, LC arba FC), palikdami visus išėjimus tuščius lauko užbaigimui. Užsakydami nurodykite įvesties jungties poreikį.
Kl .: koks yra minimalus išvesties pluošto lenkimo spindulys montuojant?
A: G.657A1 pluoštas palaiko 10 mm lenkimo spindulį esant nuolatinei apkrovai. Diegdami išlaikykite bent 15 mm spindulį, kad užtikrintumėte ilgalaikį -patikimumą. Stenkitės nesulenkti pluošto keldami per sujungimo padėklus.
