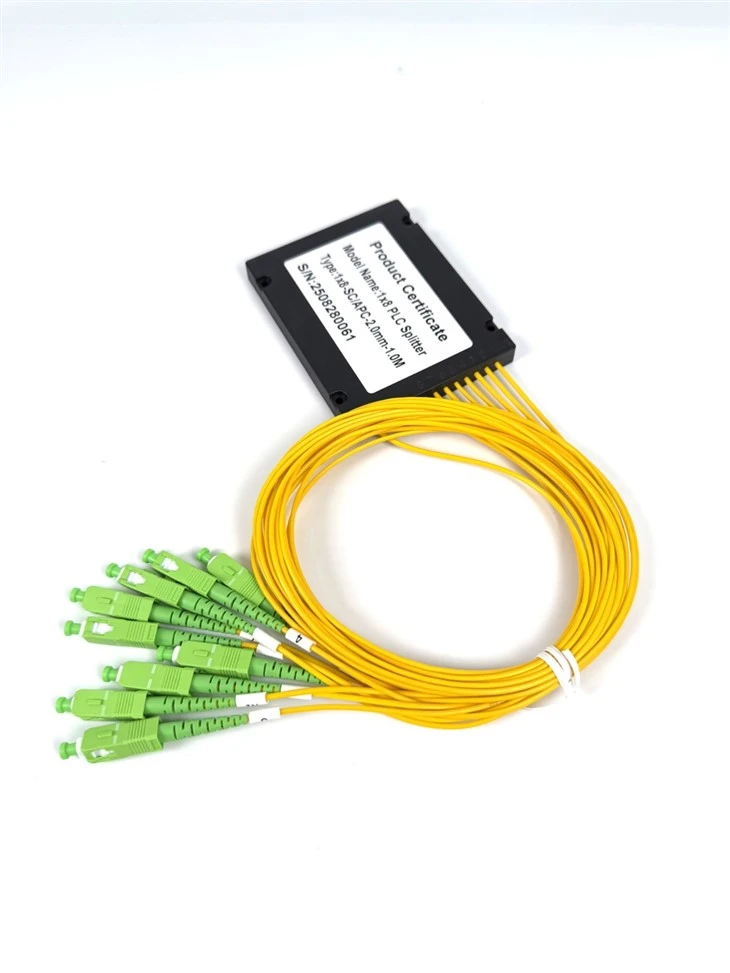

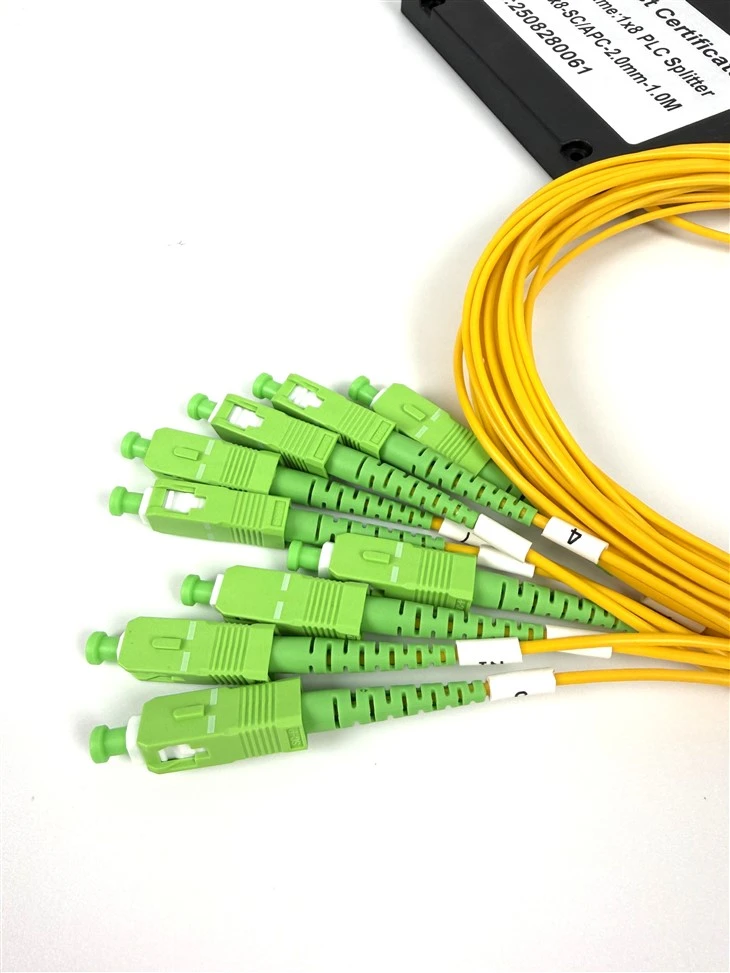

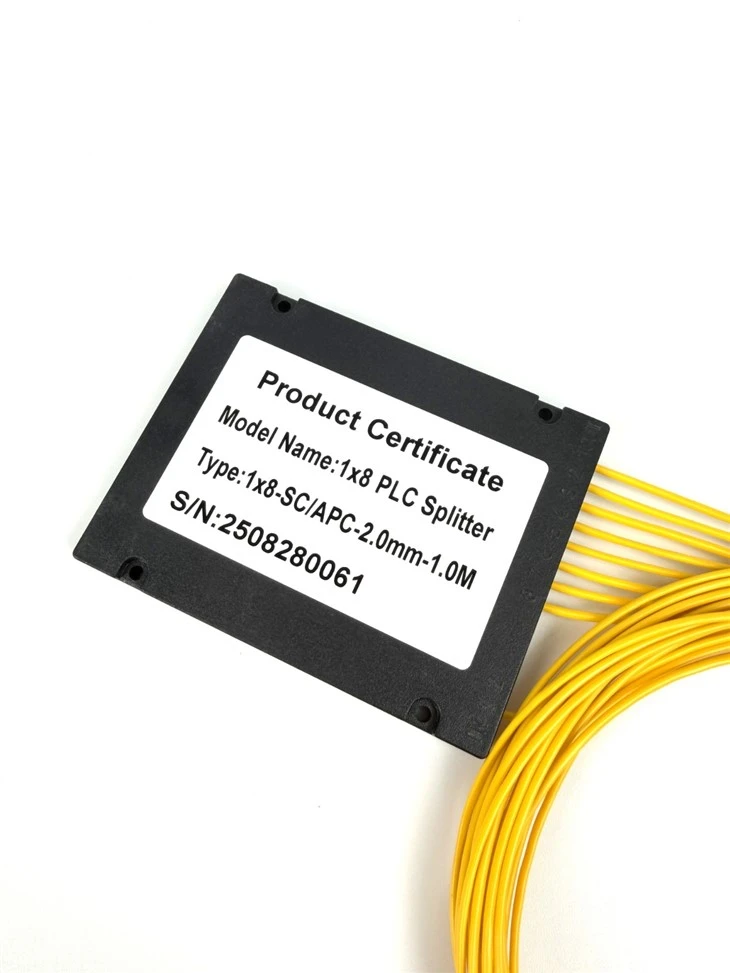

Kas yra šviesolaidinis skirstytuvas?
Optinis skirstytuvas yra pasyvus įrenginys, kuris skaido optinius signalus į kelias dalis. Jis visų pirma naudojamas FTTx/PON tinkluose, norint padalinti vieną šviesolaidinį kabelį į kelias atšakas, kad būtų galima palaikyti kelis galutinius vartotojus ir taip sumažinti pagrindinio šviesolaidinio tinklo apkrovą. Be to, jis naudojamas tolimojo-atstumo tinklų, kabelinės televizijos, bankomatų grandinių priežiūrai ir signalų paskirstymui vietiniuose / metro tinkluose.
Skaidulinės optikos skirstytuvai paprastai turi mažiausiai 2 prievadus ir gali turėti iki 128 prievadų. Du dažniausiai naudojami tipai yra ekonomiškas-tradicinis lydyto bikoninio kūginio (FBT) skirstytuvas ir kompaktiškas, didelio-tankio tinkamas plokščiosios šviesos bangų grandinės (PLC) skirstytuvas.
Yra keletas standartinių optinių skaidulų skersmenų, dažniausiai naudojamų PLC skirstytuvuose, kurie yra susiję su išoriniais skaidulų matmenimis. Įprasti pluošto skersmenys yra 250 μm, 900 μm ir 2 mm. Skirtingi pluošto skersmenys tinka skirtingoms pakuotėms ir pritaikymams.
Gaminio specifikacijos
|
Pakuotės stilius |
ABS modulis |
Konfigūracijos tipas |
1x8 1x16 1x32 1x64 |
|
Pluošto tipas |
Vienmodis G.657A1 |
Jungties tipas |
SC/APC |
|
Pluošto skersmuo |
2,0 mm |
Pluošto ilgis |
>1m |
|
Įdėjimo praradimas |
Mažesnis arba lygus 17,3 dB |
Grąžinimo praradimas |
Didesnis arba lygus 50 dB |
|
Vienodumo praradimas |
Mažesnis arba lygus 1,5 dB |
Kryptingumas |
Didesnis arba lygus 65 dB |
|
Nuo poliarizacijos priklausomas praradimas |
Mažesnis arba lygus 0,3 dB |
Nuo temperatūros priklausomas praradimas |
Mažesnis arba lygus 0,5 dB |
|
Nuo bangos ilgio priklausomas praradimas |
Mažesnis arba lygus 0,3 dB |
Veikimo dažnių juostos plotis |
1260-1650 nm |
|
Darbinė temperatūra |
-40-85 laipsnių |
Laikymo temperatūra |
-40-85 laipsnių |
Taikymas
PLC skirstytuvai plačiai naudojami FTTH tinkluose, kad būtų galima paskirstyti optinius signalus iš centrinės vietos į kelis namus ar vietas. Toliau pateiktame paveikslėlyje parodytas tipiškas 1x4 PLC skirstytuvo pritaikymas. Optinis signalas iš OLT į PLC skirstytuvą patenka per vieną įvesties skaidulą. Tada PLC skirstytuvas tolygiai padalija gaunamą optinį signalą į keturis skirtingus pluoštus pagal iš anksto nustatytą santykį, kiekvienas pluoštas turi tą pačią įvesties optinės galios dalį. Po padalijimo optinis signalas perduodamas į keturias nepriklausomas išvesties skaidulas, kurios paskirsto signalą keturiems skirtingiems vartotojams ar įrenginiams
