MTP MPO pluošto pataisos laidai MM OM3

A: Puikus klausimas – tai iškyla nuolat! MPO (Multi{0}}fiber Push On) yra bendras pramonės standartas, skirtas kelių skaidulų jungtims, o MTP® yra didelio našumo{2}} prekės ženklas, kurį gamina US Conec. Pagalvokite apie tai taip: visos MTP jungtys yra suderinamos su MPO-, bet ne visos MPO jungtys turi patobulintas MTP funkcijas. MTP versija siūlo mažesnes leistinas nuokrypas, nuimamus korpusus, kad būtų lengviau nustatyti, ir geresnį bendrą optinį našumą. Jie visiškai keičiami ir derės vienas su kitu, bet kai juos sumaišysite, bendras nuorodos našumas bus apribotas dėl prastesnės-kokybės jungties. Norint pasiekti geriausių rezultatų, rekomenduojame naudoti MTP.

A: Poliškumas yra susijęs su tuo, kad jūsų siųstuvas (Tx) jungiasi prie imtuvo (Rx) kitame gale – neteisingai supraskite, kad signalas yra nulinis. Štai greitas suskirstymas: A tipas yra „tiesiai-per“ su klavišu-aukštyn viename gale ir klavišu-žemyn kitame gale. B tipas yra "atvirkščias" su abiejų galų klavišu-aukštyn, perkeliant pluošto pozicijas iš 1-į-12 ir 12 į 1. C tipas yra „apverstos poros“, kai gretimos poros apsikeičia vietomis. Daugumoje 40G/100G lygiagrečių optinių sistemų duomenų centruose dažniausiai naudojamas B tipas, nes jis leidžia abiejuose galuose naudoti tuos pačius standartinius A-B dvipusius pataisos laidus – paprastesnis atsargų valdymas. Jei nesate tikri, atsiųskite mums savo tinklo schemą ir mes padėsime išsiaiškinti tinkamą poliškumo konfigūraciją.

A. Kai OM3 daugiamodis šviesolaidis veikia 40GBASE-SR4 arba 100GBASE-SR4 optikoje, žiūrite į daugiausiai 100 metrų. Naudojant 10 GBASE{10}}SR, OM3 gali pasiekti iki 300 metrų. Dabar, jei jums reikia šiek tiek didesnio pasiekiamumo (pvz., 150 metrų 40G / 100G atveju), turėtumėte pereiti prie OM4 šviesolaidžio, kurio pralaidumas didesnis (4700 MHz·km, palyginti su 2000 MHz·km OM3). Dauguma duomenų centrų programų patogiai telpa OM3 pasiekiamoje vietoje, nes atstumas nuo stovo-iki{24}}stelažo paprastai yra gerokai mažesnis nei 100 metrų. Apatinė eilutė: jautriems-projektams, kurių vykdymas trumpesnis, OM3 puikiai tinka ir sutaupo jūsų pinigų.

A: Tai labai svarbu – neteisingai nurodykite lytį ir sugadinsite jungtis arba išvis neturėsite ryšio. Vyriškos MTP jungtys turi išlygiavimo kaiščius; moteriškos jungtys turi kreipiamąsias skylutes, kurios priima tuos kaiščius. Štai auksinė taisyklė: patinas visada poruojasi su moterimi, niekada nėra tas pats-su-tas pats. Daugumoje siųstuvų-imtuvų modulių (QSFP+, QSFP28) įtaisytos-vyriškos sąsajos su kaiščiais, todėl jūsų pataisos laidas turi būti moteriškas. Kai per adapterio skydelį jungiate du vidinius magistralinius kabelius, kaiščio išlygiavimą atlieka pats adapteris. Mes gaminame savo laidus su tiksliais kreipiamaisiais kaiščiais, kurie užtikrina sub{10}}mikronų skaidulų išlygiavimą – taip pasiekiame mažus įterpimo nuostolių skaičius.

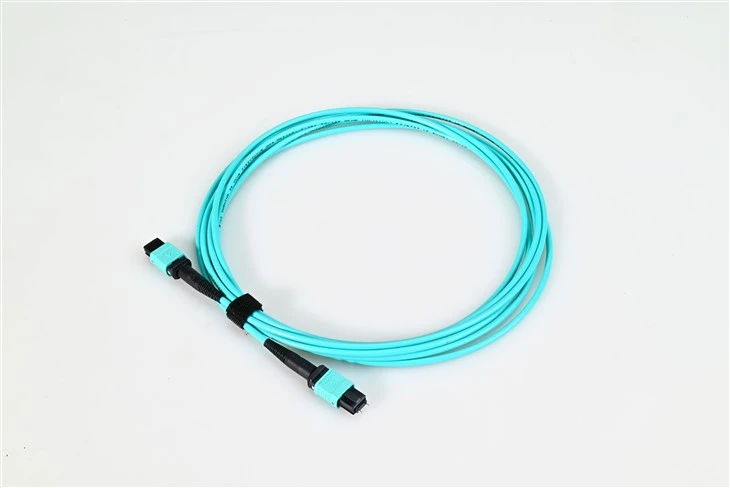

A: „Aqua“ yra standartinis TIA-598 spalvų kodas, skirtas lazeriniam-optimizuoto OM3 ir OM4 daugiamodio pluošto – tai ne tik dekoratyvinė! Kai dirbate tankiame duomenų centre su šimtais kabelių, šis vandens apvalkalas akimirksniu parodo, kad tai daugiamodis 50/125 mikronų pluoštas, sukurtas 850 nm VCSEL siųstuvams-imtuvams. Netyčia jo nesumaišysite su geltonais{13}}vieno režimo laidais. Kai kurie gamintojai naudoja Erika Violet (šiek tiek kitokį atspalvį), skirtą OM4, kad atskirtų nuo OM3, nors yra priimtini ir vandens, ir violetiniai. Mūsų jungčių antgaliai taip pat yra koduojami pagal skaidulų skaičių: pilka – 8 skaidulų, juoda – 12 skaidulų, o raudona – 24 skaidulų – labai pagreitina montavimą ir trikčių šalinimą.

A: Mūsų MTP / MPO OM3 pataisos laidai yra skirti Mažiau arba lygūs 0,50 dB maksimalaus įterpimo praradimo naudojant standartinius daugiamodius MT antgalius, bet taip pat siūlome mažo -nuostolio versijas, kurios pasiekia Mažiau nei ar lygus 0,30 dB tipinis ir mažesnis arba lygus 0,50 dB maks. Tikrai reiklioms reikmėms mūsų elito / aukščiausios klasės kabeliai pasiekia apie 0,15 dB tipinį. Kiekvienas mūsų siunčiamas kabelis yra individualiai išbandomas – naudojame 3D interferometriją, kad patikrintume apvado geometriją ir galinės dalies kokybę. Grąžinimo nuostoliai yra didesni arba lygūs 20 dB daugiarežime režime. Šios specifikacijos yra svarbios, kai skaičiuojate 40G arba 100G jungčių nuorodos biudžetą; kiekviena dešimtoji dB skaičiuojama per kelis pataisos taškus. Su kiekviena partija pateikiame bandymų ataskaitas, jei jums reikia dokumentų.

A: Visai nepersistengiama – iš tikrųjų tai protinga investicija. OM3 skaidulos su MTP/MPO jungtimis palaiko 10GBASE-SR iki 300 metrų be problemų. Gražumas yra tai, kad kuriate infrastruktūrą, kuri yra paruošta 40G ir 100G, kai reikia atnaujinti – nereikia perjungti. Daugelis mūsų klientų šiandien naudoja OM3 MTP magistralinius kabelius 10G, o vėliau tiesiog pakeičia siųstuvus-imtuvus, kad padidintų greitį. 12-pluošto MTP jungtis puikiai veikia su 10G SFP+ per pertraukimo kasetes (nuo MTP iki 6 × LC dvipusio ryšio), suteikdama kelių skaidulų kabelių tankio pranašumus net esant mažesniam greičiui. Viskas priklauso nuo jūsų investicijų patikimumo ateityje.

A: Jūs teisus, kad MTP valymui reikalingi specialūs įrankiai – jūs negalite naudoti tik standartinio LC paspaudimų valiklio. Rekomenduojame MTP-specifinius ritės-tipo valiklius arba kasečių valiklius, skirtus kelių skaidulų Valymo judesys turi pereiti visus 12 (arba 24) pluošto galų{7}}vienu praėjimu. Prieš kiekvieną poravimą išvalykite abi jungtis – net viena dulkių dalelė ant vieno pluošto gali sukelti 1 dB+ nuostolių ir sugadinti jūsų jungties biudžetą. Kai jungtis neprijungta, laikykite šiuos dangtelius ant dulkių. Norėdami patikrinti, jums reikės mikroskopo su MTP adapterio antgaliu. Prie kiekvieno kabelio pridedame dangtelius nuo dulkių ir, pasitikėkite manimi, naudokite juos. Kelios valymui skirtos sekundės leidžia sutaupyti valandų, kurias vėliau reikės šalinti.
