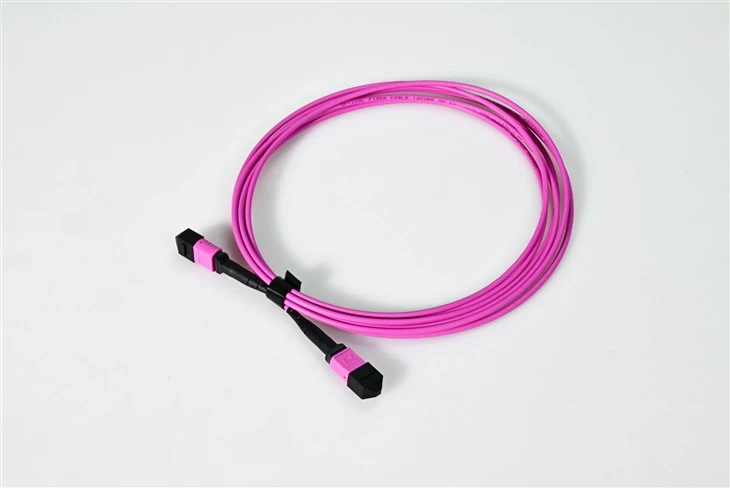

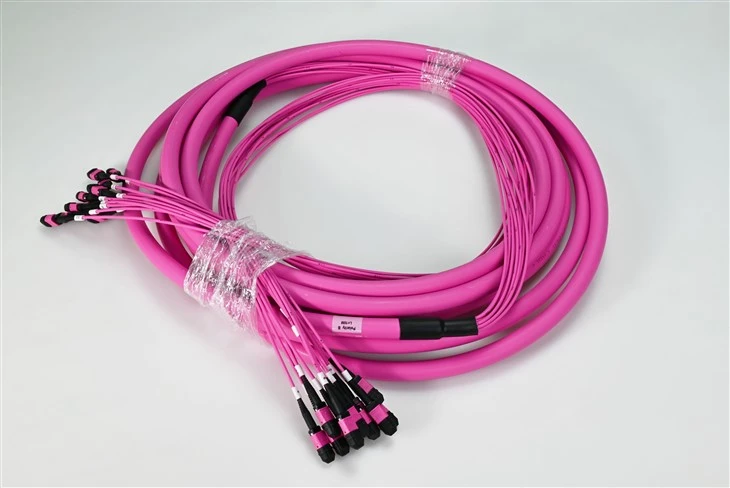

MTP MPO pluošto pataisos laidai 12 branduolių OM4

A: Puikus klausimas – tai turbūt dažniausiai klientų užduodami klausimai! Pagrindinis skirtumas yra pralaidumas ir atstumas. OM4 modalinis pralaidumas yra 4700 MHz·km, palyginti su OM3 2000 MHz·km – tai daugiau nei dvigubai. Ką tai reiškia praktiškai? 40G SR4 programoms OM4 suteikia 150 metrų, o OM3 100 metrų. Jei naudojate 10G, jūs žiūrite į 400–550 metrų su OM4, palyginti su 300 metrų su OM3. OM4 taip pat turi mažesnį slopinimą (mažesnis arba lygus 3,0 dB/km, palyginti su 3,5 dB/km arba mažesnis kaip OM3), o tai reiškia, kad signalai yra stabilesni ilgesnio važiavimo metu. Jei kuriate 40G/100G infrastruktūrą arba reikia papildomo atstumo, OM4 tikrai yra tinkamas būdas. Kainų skirtumas šiais laikais yra minimalus, todėl naujiems įrengimams beveik visada rekomenduojame OM4.

A: Taip, OM4 yra visiškai suderinamas su OM3 – jie abu turi tuos pačius 50/125 µm šerdies / apvalkalo matmenis ir veikia su tais pačiais VCSEL siųstuvai-imtuvais esant 850 nm. Galite visiškai juos maišyti savo tinkle. Tačiau čia yra klaida: kai prijungiate OM4 prie OM3, bendras ryšio našumas bus apribotas OM3 segmento. Pagalvokite apie tai kaip apie grandinę – ji tiek stipri, kiek stipri yra silpniausia grandis. Taigi, jei turite 100 -metrų bėgimą su 50 m OM4 ir 50 m OM3, tą nuorodą gausite OM3 našumą. Norint pasiekti -kritinių 40G / 100G važiavimų, rekomenduojame laikytis OM4 galo{24}}to galo, kad maksimaliai padidintumėte savo atstumo galimybes.

A: Turite aštrią akį! Purpurinė arba „Erika Violet“ spalva, skirta OM4, buvo pristatyta specialiai, siekiant padėti technikai iš pirmo žvilgsnio atskirti OM4 nuo OM3. Abu iš pradžių buvo vandeniniai, o tai sukėlė sumaištį lauke – įsivaizduokite, kaip bandote išsiaiškinti, kuris kabelis yra, kai žiūrite į tankų skydelį! TIA{10}}598 standartas dabar rekomenduoja violetinę / rausvai raudoną OM4 su MTP / MPO jungtimis. Tačiau kai kurie gamintojai vis dar naudoja OM4 vandens, todėl rinkoje galite pamatyti abi spalvas. Laikomės violetinio standarto, kad būtų lengviau valdyti kabelius. Jungčių antgaliai taip pat koduojami pagal spalvas: juoda – 12 skaidulų, pilka – 8 skaidulų, o raudona – 24 skaidulų.

A: Tai priklauso nuo jūsų greičio reikalavimų – leiskite man juos suskaidyti. Naudodami 10 GBASE-SR galite nuvažiuoti iki 400-550 metrų su aukštos-kokybės OM4. 40 GBASE-SR4 (kuris naudoja 4 pluoštus kiekviena kryptimi) maksimalus yra 150 metrų. Jei naudojate 100 GBASE-SR4, žiūrite į 100 metrų. Naudodami patobulintus SR4 variantus, pvz., 40 GBASE{23}}eSR4, galite nustumti iki 400 metrų, o 100 GBASE-eSR4 – 300 metrų. Šie skaičiai reiškia, kad naudojate tinkamus VCSEL siųstuvus-imtuvus esant 850 nm. Šio kabelio 12 skaidulų konfigūracija puikiai tinka 40G QSFP+ (naudoja 8 aktyvius pluoštus) ir puikiai veikia kaip 100G infrastruktūros dalis. Tiesiog nepamirškite atsižvelgti į jungties nuostolius apskaičiuodami tikrąjį nuorodos biudžetą.

A: 12{1}}branduolių MTP / MPO iš tikrųjų yra universaliausia ir plačiausiai naudojama konfigūracija duomenų centruose. Štai kodėl: nors 40G QSFP+ SR4 techniškai naudoja tik 8 skaidulas (4 Tx + 4 Rx), MTP-12 jungtis yra pramonės standarto formatas. Kai naudojate 8 skaidulų programas su 12 skaidulų kabeliu, skaidulos 1-4 rankena perduoda, 9-12 rankena priima, o 5-8 yra nenaudojamos – kaip tik taip veikia kontaktas. 12 branduolių grožis yra tas, kad jis puikiai perjungiamas iki 6 dvipusių LC jungčių, o tai yra neįtikėtinai patogu naudojant kasetinius modulius ir skydelius. Didesnio tankio poreikiams, pvz., 100 G SR10, naudokite 24 skaidulų (du 12 skaidulų pluoštus). Gaminame visas konfigūracijas – tiesiog praneškite mums savo specifinius reikalavimus.

A: Tai labai svarbu, kad būtų teisinga! Vyriškos MTP jungtys turi du išlygiavimo kaiščius; moteriškos jungtys turi atitinkamas kreipiamąsias angas. Taisyklė paprasta: patinas visada poruojasi su moterimi, niekada nesiskiria-su-taip pat. Štai praktinis pritaikymas: daugumoje siųstuvų-imtuvų (QSFP+, QSFP28) yra įtaisytosios sąsajos-, todėl jūsų pataisos laidas turi būti moteriškas, kad galėtumėte tiesiogiai prisijungti prie siųstuvo-imtuvo. Kai vedate magistralinius kabelius tarp dviejų sujungimo skydų, paprastai naudojate moteriškus-į-kištus kabelius, o plokštėse esantys adapteriai užtikrina išlygiavimo kištukus. Gaminame abi konfigūracijas – užsakydami nurodykite, ko jums reikia. Jei nesate tikri, mūsų B tipo -į-mojiški kabeliai tinka daugeliui standartinių duomenų centrų programų.

A. Mūsų 12-gyslų OM4 MTP/MPO kabeliams siūlome dviejų rūšių. Mūsų mažo nuostolio kelių režimų versijos specifikacijos<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

A: Taip, MTP/MPO valymui reikalingi specialūs įrankiai – nemėginkite naudoti standartinio LC Click valiklio! 12 skaidulų galų{1}}supakuotų viename įvorėje, jums reikia valiklio, sukurto MT antgalio formatui. Rekomenduojame kasetinio-stiliaus ar ritės-tipo MTP valiklius, kurie vienu pravažiavimu nušluoja visus skaidulų galų{5} paviršius. Išvalykite prieš kiekvieną poravimąsi – negaliu to pakankamai pabrėžti. Viena dulkių dalelė tik viename iš 12 pluoštų gali sukelti didelį įterpimo praradimą ir gali paveikti visą jūsų 40G/100G ryšį. Visada laikykite uždengtus apsauginius dangtelius, kai kabeliai neprijungti. Norėdami patikrinti, jums reikės skaidulinio mikroskopo su MTP adapterio antgaliu, kad patikrintumėte visus 12 galų. Patikėkite manimi, investicijos į tinkamą valymo įrangą atsiperka, nes išvengsite trikčių šalinimo galvos skausmo.
