Kas yra šviesolaidinė jungtis?
Šviesolaidinė jungtis yra įrenginys, leidžiantis nuimamus (judamus) ryšius tarp optinių skaidulų. Jis tiksliai sujungia du galinius optinių skaidulų paviršius, kad maksimaliai padidintų siunčiančios skaidulos optinės energijos sujungimą su priimančiuoju pluoštu ir sumažintų poveikį sistemai, kurį sukelia jo įsikišimas į optinį ryšį. Tai yra pagrindinis šviesolaidinės jungties reikalavimas. Tam tikru mastu šviesolaidinės jungtys turi įtakos optinio perdavimo sistemų patikimumui ir veikimui.

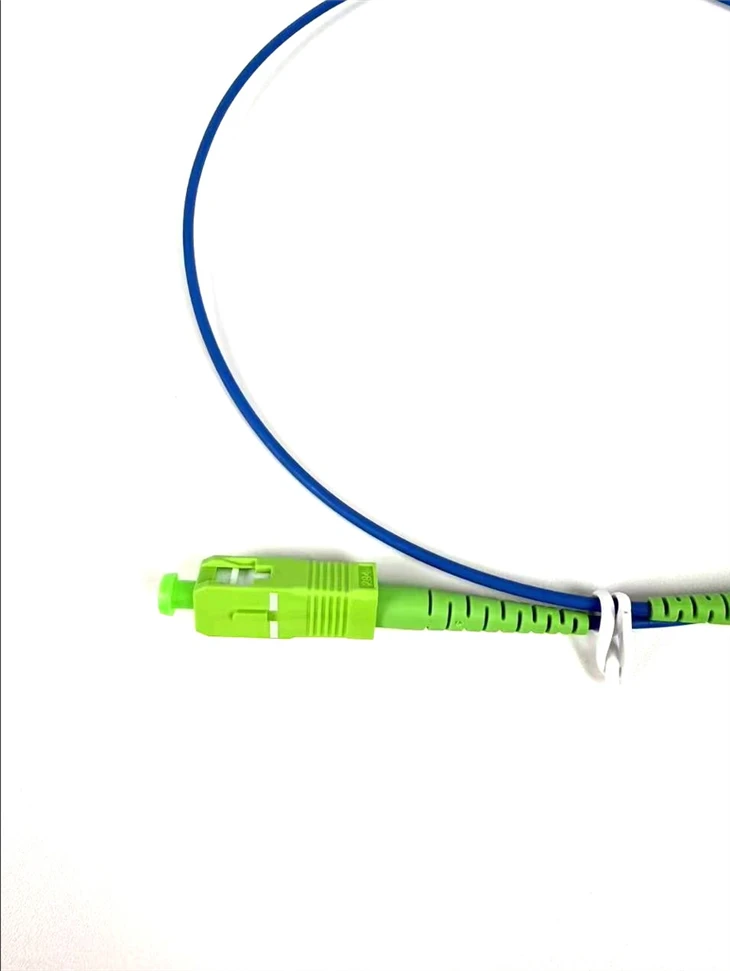

SC tipo šviesolaidinė jungtisyra šviesolaidinė jungtis, kurią sukūrė NTT Corporation Japonijoje. Jo apvalkalas yra stačiakampio formos, o naudojamų kaiščių ir movos įvorių konstrukciniai matmenys yra visiškai tokie patys kaip FC tipo. Kaiščių galiniai paviršiai dažnai poliruojami naudojantPC arba APC šlifavimo metodai; Taikant tvirtinimo būdą, naudojamas kaiščio{0}}užrakto tipas, kurio nereikia pasukti. Šio tipo jungtis yra nebrangi, ją lengva prijungti ir atjungti, mažai svyruoja įterpimo nuostoliai, didelis gniuždymo stiprumas ir didelis montavimo tankis.
ST ir SC sąsajos yra dviejų tipų šviesolaidinės jungtys. 10Base-F jungtys dažniausiai yra ST tipo, o 100Base-FX jungtys dažniausiai yra SC tipo. ST jungties šerdis yra atvira, o SC jungties šerdis yra jungties viduje.
Įvairių vienmodžių šviesolaidinių aktyviųjų jungčių struktūrinės charakteristikos ir veikimo rodikliai
| Įvairių vienmodžių šviesolaidinių aktyviųjų jungčių struktūrinės charakteristikos ir veikimo rodikliai | ||||||
| Tipas | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktūra ir charakteristikos | galo veido forma | Išgaubtas sferinis paviršius | 8 laipsnių nuolydis | Išgaubtas sferinis paviršius | 8 laipsnių nuolydis | Išgaubtas sferinis paviršius |
| prijungimo būdas | siūlas | siūlas | Ašinis įdėjimas ir pašalinimas | Ašinis įdėjimas ir pašalinimas | spragtelėti | |
| jungties forma | apvalus | apvalus | stačiakampis | stačiakampis | apvalus | |
| Veiklos rodikliai | vidutinis inercijos nuostolis | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 |
| maksimalus įterpimo praradimas | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| pakartojamumas | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | |
| pakeičiamumas | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | Mažesnis arba lygus ±0,1 | |
| grąžinti nuostolius | Didesnis arba lygus 40 | Didesnis arba lygus 60 | Didesnis arba lygus 40 | Didesnis arba lygus 60 | Didesnis arba lygus 40 | |
| įdėjimo ir išėmimo laikas | Didesnis arba lygus 1000 | Didesnis arba lygus 1000 | Didesnis arba lygus 1000 | Didesnis arba lygus 1000 | Didesnis arba lygus 1000 | |
| naudojimo temperatūros diapazonas | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Programos
Didelio{0}}tankio pataisų skydelio kabeliai
Itin trumpas 0,5- metro ilgis- sumažina kabelio trūkumą didelio tankio aplinkoje, sumažindamas spūstis įrangos spintelėse ir pataisymo vietose.
FTTH gnybtų dėžutės jungtys
Idealiai tinka ONT įrenginiams prijungti prie šviesolaidžių rozečių ir sieninių lizdų, kai -ribota FTTH patalpose.
ODF vidinis trumpo{0}}atstumo pataisymas
Dažniausiai naudojamas optinių paskirstymo rėmelių viduje, kad būtų organizuotos,{0}}mažos netvarkos jungtys tarp gretimų modulių, skirstytuvų ir adapterių.
Kompaktiški telekomunikacijų korpusai
Tinka mažoms jungčių dėžutėms, sieninėms-spintelėms ir kompaktiškiems korpusams, kur ilgesni laidai sukeltų nereikalingą masę.
Bandymų stendo ir laboratorijos įrangos nuorodos
Suteikia trumpą, nuoseklų trumpiklio parinktį optinio bandymo sąrankoms ir atskaitos įrenginių jungtims.
DUK

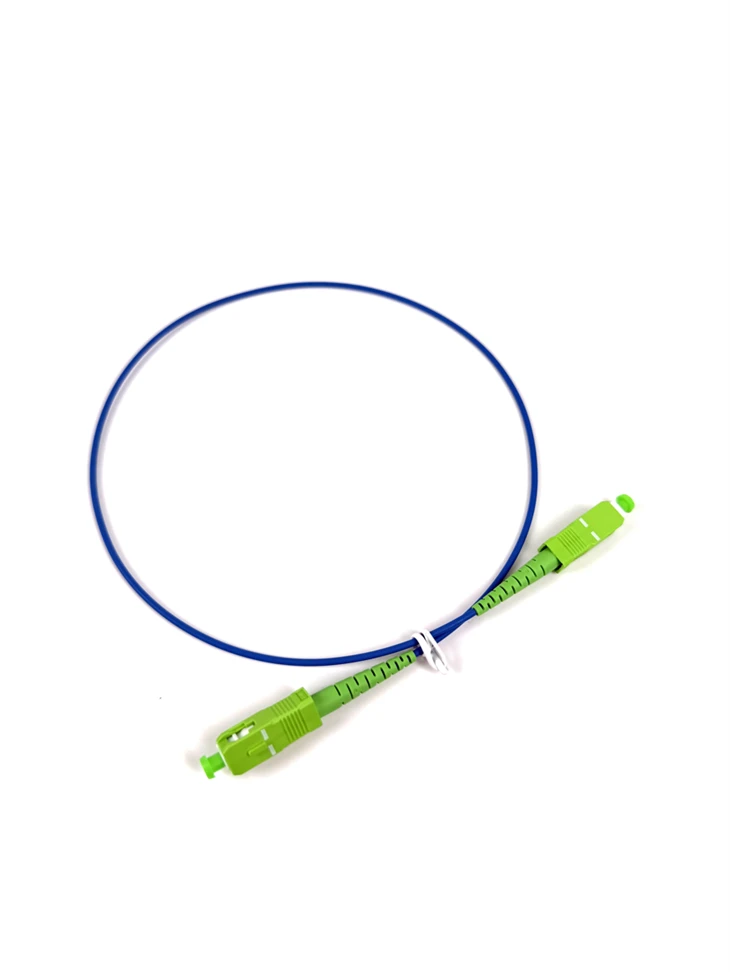

Kl.: Kokį grąžinimo nuostolį suteikia šis SC/APC pataisos laidas?
A: Didesnis arba lygus 60 dB grąžinimo praradimas, kaip nurodyta gaminio našumo lentelėje.
K: Kas yra įterpimo praradimas?
Kl .: Ką reiškia 8 laipsnių kampu pasuktas galas?
A: SC/APC jungtys turi 8 laipsnių kampą nupoliruojančią medžiagą, kuri nukreipia atspindėtą šviesą nuo pluošto šerdies ir sumažina atgalinį atspindį.
K: Kiek poravimosi ciklų skirta jungtis?
A: Didesnis arba lygus 1000 įdėjimo ir išėmimo ciklų, išlaikant stabilų optinį veikimą.
Kl.: Kodėl verta rinktis 0,5-metro itin trumpą laidą?
A: Itin{0}}trumpi laidai sumažina kabelių netvarką, supaprastina valdymą didelio-tankio srityse ir sumažina kabelių perteklių kompaktiškose erdvėse.
Kl .: koks yra darbinės temperatūros diapazonas?
A: -40 laipsnių iki +80 laipsnio .
K: Kokios striukės ir skersmens parinktys galimos?
A: Striukės: PVC, LSZH, OFNP. Skersmenys: 3,0 mm, 2,0 mm, 0,9 mm.
