Produkto pristatymas
Skaidulinės optikos MPO jungtis yra pirmosios kartos spaustukais prispaudžiama kelių{0}}gyslių optinio pluošto jungtis. Šviesolaidinė MPO jungtis buvo standartas tinklo architektams, kurie reikalauja tankumo ir siekia trumpesnio įrengimo laiko, taip pat supaprastintos kabelių infrastruktūros.40G/100G duomenų centrai. Kelių-režimų MPO jungtys gali sujungti 12, 24 arba 72 skaidulų į vieną gnybtą. Šis padidėjęs tankis sustiprino jo patrauklumą, ypač ribotos erdvės{5}}duomenų centrų rinkoje.

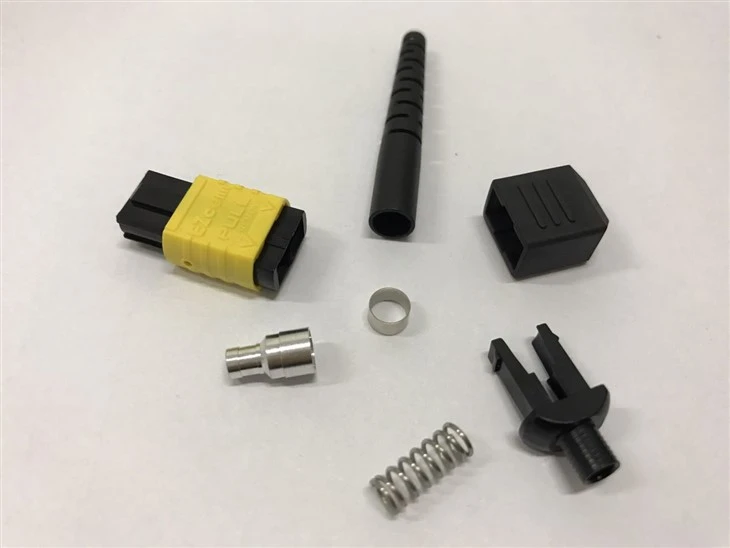

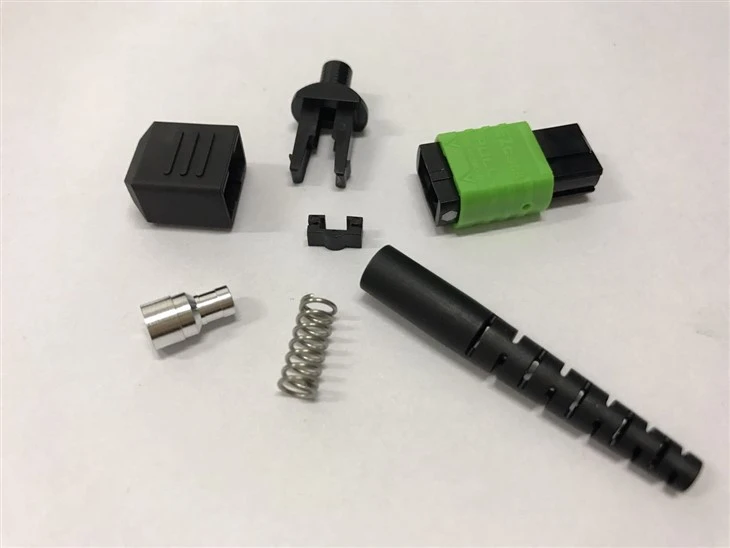

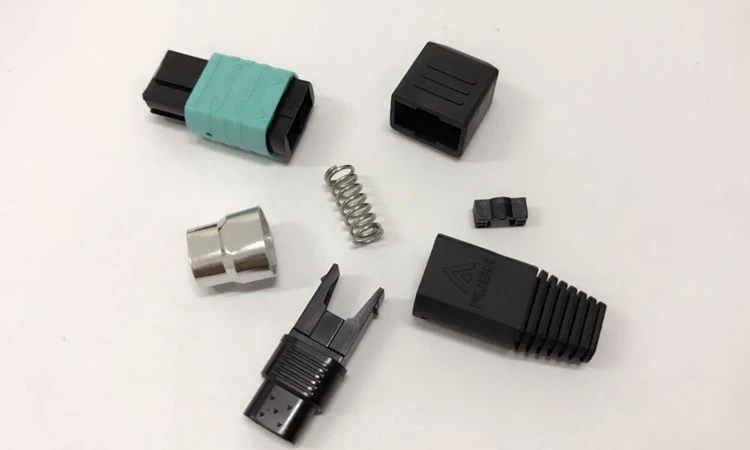

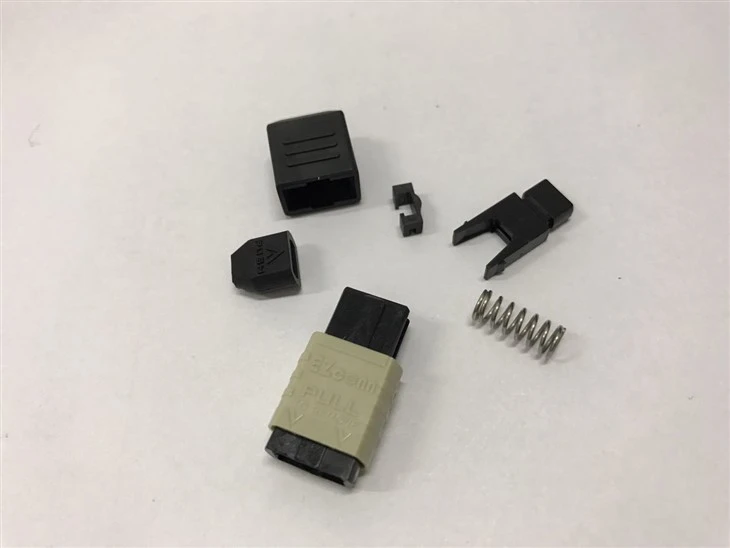

Jungties dalys: dulkių dangtelis, išorinis korpusas, įvorės mazgas (A/B), spyruoklė, kamštis, kniedijimo žiedas, juodas korpusas
Pasirenkamos spalvos: mėlyna, žalia, smėlio, vandens, violetinė, citrinų žalia (spalva gali būti pritaikyta)
Gaminio specifikacijos
|
Parametras |
SM |
MM |
|
APC |
PC |
|
|
Iįterpimo praradimas |
0,35 Db maks. (00,15 dB tipas) |
0,35 Db maks. (00,15 dB tipas) |
|
Ratlyginti nuostolį |
Didesnis arba lygus 60 dB |
|
|
Osklindantis bangos ilgis |
1310 nm, 1550 nm |
850 nm, 1300 nm |
|
Ferrule Koncentriškumas |
Mažesnis arba lygus 1 µm |
Mažesnis arba lygus 4 µm |
Savybės
Mažas įterpimo praradimas ir galinio atspindžio praradimas
Geras kintamumas
Geras patvarumas
Aukštos temperatūros stabilumas
Standartas: Telcordia GR-326-CORE
Kur diegiamos MPO Multi{0}}pluošto jungtys
40G/100G lygiagreti optika duomenų centruose
Šiuolaikinės stuburo{0}}ir-lapų architektūros remiasi lygiagrečiu optiniu perdavimu, kad būtų pasiektas 40 gigabitų ir 100 gigabitų greitis.MPO kelių{0}}pluošto-jungtis lygiagrečiai optikaipakeičia iki šešių atskirų dvipusių jungiklių su viena sąsaja, sumažindama kryžminio{0}}jungimo laiką ir sumažindama kabelių perkrovas tarp viršutinių-stovo jungiklių ir agregavimo sluoksnių.
Didelio{0}}tankio struktūrinių kabelių sistemos
Iš anksto užbaigti kasečių moduliai konvertuoja kelių-pluošto MPO sąsajas į atskirus LC arba SC dvipusius prievadus.12 branduolių MPO jungtis kasetiniam moduliui integruotitiesiogiai susieja su skydelio vidine juostele, įgalindama{0}}nemokamą įrankio diegimą ir sumažindama-sulietimo vietoje darbą.
MTP / MPO kasetė ir pleistras
Iš anksto užbaigti kasečių moduliai konvertuoja kelių-pluošto MPO sąsajas į atskirus LC arba SC dvipusius prievadus. 12-gyslų MPO jungtis, skirta kasetinio modulio integracijai, tiesiogiai susieta su skydelio vidine juostele, todėl įrankis -nemokamas ir sumažinamas sintezės sujungimo vietoje darbas.
„Enterprise Campus“ pagrindinės nuorodos
Universitetų, ligoninių ir įmonių miestelių tinklai dažnai jungia ilgus{0}}pastatų kamienus, kuriuose yra daugybė pluoštų pluoštų. Įdiegus MPO magistralinę jungtį, įvertintą Telcordia GR-326-CORE, šios gijos sujungiamos į vieną sujungimo tašką prie kiekvieno pastato įėjimo, todėl sumažėja jungčių skaičius ir su jais susijęs tikrinimo krūvis.
Transliacija, medija ir etapinis{0}}gamybos pluoštas
Ne{0}}transliuojamų sunkvežimių ir tiesioginių-įvykių gamybos aukštuose reikia greitai nustatyti ir išardyti kelių-kanalų pluošto ryšius. Lauke-diegiama MPO jungtis su spaustuku-suveržimo mechanizmu leidžia technikai vienu metu sujungti 12 arba 24 skaidulų, palaiko kelių-kamerų HD/4K tiekimą be atskiro pluošto pataisymo.
Dažnai užduodami klausimai
1 klausimas: kiek skaidulų šerdies palaiko ši MPO jungtis viename antgalyje?
A: Ši jungtis yra 12-gyslų, 24-gyslių ir 72 branduolių konfigūracijos. Kiekviename variante visi skaidulos yra viename tiksliai suformuotame MT įvoryje, todėl kelių branduolių MPO optinė jungtis gali pakeisti kelias vienapuses arba dvipuses sąsajas per vieną sujungimo ciklą.
2 klausimas: ar ši MPO jungtis suderinama su vienmodžiu ir daugiamodiu skaidulu?
A: Taip. Vienmodė versija yra tiek APC, tiek PC poliravimo tipai, veikiantys 1310 nm ir 1550 nm, o daugiamodė versija veikia esant 850 nm ir 1300 nm. Gelbės koncentriškumas yra mažesnis arba lygus 1 µm vienmodžiui ir mažesnis arba lygus 4 µm daugiamodiui, užtikrinant nuoseklų išlygiavimą bet kurioje pluošto kategorijoje.
3 klausimas: kokio įterpimo ir grąžinimo praradimo galiu tikėtis?
A: Didžiausias įterpimo nuostolis yra 0,35 dB vienai porai, o įprasta vertė yra apie 0,15 dB. APC{3}}poliruotų vienmodžių įrenginių grąžos nuostolis pasiekia 60 dB arba daugiau. Dėl šių skaičių jungtis tinka kaip mažo-nuostolio MPO sąsaja 40G ir 100G lygiagrečioms optikos jungtims, kur svarbios griežtos jungties-biudžeto maržos.
4 klausimas: kokį standartą atitinka ši jungtis?
A. Gamyba ir bandymai atliekami pagal Telcordia GR-326-CORE specifikaciją – pramonėje pripažintą vienmodžių ir daugiamodių optinių skaidulų jungčių patikimumo standartą. Atitiktis apima atsparumą aplinkai, mechaninį patvarumą ir optines charakteristikas šiluminio ciklo metu.
5 klausimas: ar šią jungtį galima naudoti 40G QSFP+ ir 100G QSFP28 siųstuvuose-imtuvuose?
A: Tai specialiai sukurta šioms programoms.12 skaidulų MPO jungtis QSFP siųstuvo-imtuvo moduliams derinamas su daugia{0}}pluošto lizdu standartinėje QSFP+ SR4 ir QSFP28 SR4 optikoje, suteikdamas lygiagrečias juostas, reikalingas 40 gigabitų ir 100 gigabitų eternetui.
6 klausimas: kokios korpuso spalvos galimos poliškumui ir pluošto tipui identifikuoti?
A: Standartinės spalvos yra mėlyna, žalia, smėlio, vandens, violetinė ir citrinos žalia. Paprašius taip pat gali būti pagamintos tinkintos korpuso spalvos, kad jos atitiktų jūsų svetainės spalvų-kodavimo schemą, skirtą skaidulų tipui arba poliškumo valdymui.
7 klausimas: kokios yra pagrindinės šios MPO jungties dalys?
A: Agregatą sudaro dangtelis nuo dulkių, išorinis korpusas, įvorės mazgas (A/B klavišų orientacija), spyruoklė, kamštis, kniedijimo žiedas ir bagažinė. Kiekvienas komponentas sukurtas kartotiniams sujungimo ciklams, išlaikant išlygiavimo tikslumą, reikalingą didelio-tankio kelių skaidulų jungties sąrankoje.
8 klausimas: kaip ši jungtis veikia esant ekstremalioms temperatūroms?
A: Produktas sukurtas taip, kad veiktų aukštoje{0}}temperatūroje-, kad atitiktų GR-326-CORE aplinkosaugos reikalavimus. Dėl to temperatūrai stabili MPO jungtis telekomunikacijų infrastruktūrai tinka centriniams biurams, lauko spintoms ir įrangos patalpoms, kur aplinkos sąlygos svyruoja.
9 klausimas: koks yra minimalus OĮG arba masinio pirkimo užsakymo kiekis?
A: MOQ skiriasi priklausomai nuo šerdies skaičiaus ir poliravimo tipo. Susisiekite su mūsų pardavimų komanda adresu sales@evoluxfiber.com, kad gautumėte pasiūlymą dėl masinių MPO pluošto jungties užsakymų, įskaitant tinkintą prekės ženklą, privatų ženklinimą ir pakavimo reikalavimus.
10 klausimas: kaip nuvalyti MPO antgalio galą{1}}prieš sujungimą?
A: Naudokite askirtas MPO/MTP ritės-tipo arba kasetės{1}}tipo valymo įrankis kuris vienu praėjimu uždengia visą stačiakampio antgalio paviršių. Standartiniai vienpusiai valikliai, skirti LC arba SC jungtims, negali pasiekti visų skaidulų galų{1}}vienu metu ir neturėtų būti naudojami ant kelių skaidulų antgalių.
