Techninės specifikacijos – LC į FC OM3 dvipusis pluošto pataisymo kabelis
| Parametras | Specifikacija | Parametras | Specifikacija |
|---|---|---|---|
| Jungties tipas | LC UPC į FC UPC | Pluošto tipas | OM3 Multimode 50/125μm |
| Pluošto klasė | Lazeris-Optimizuotas 50 μm | Bangos ilgis | 850nm / 1300nm |
| Įdėjimo praradimas | Mažiau arba lygus 0,3 dB (įprastai 0,2 dB) | Grąžinimo praradimas | Didesnis arba lygus 20 dB |
| Pluošto skaičius | Dvipusis (2 pluoštai) | Kabelio skersmuo | 2,0 mm sandarus-buferinis |
| Kabelio striukė | LSZH (mažų dūmų nulinis halogenas) | Striukės spalva | „Aqua“ (OM3 standartas) |
| Maks. Duomenų perdavimo sparta | 10 Gbps @ 300 m | Kotelio medžiaga | Tiksli cirkonio keramika |
| Min. Lenkimo spindulys | 30 mm (pakrauta) / 15 mm (nepakrauta) | Tempimo stiprumas | Didesnė arba lygi 100 N |
| Darbinė temp. | -20 laipsnių iki +70 laipsnio | Laikymo temp. | -40 laipsnių iki +80 laipsnio |
| Galimi ilgiai | 1m, 2m, 3m, 5m, 10m, pagal užsakymą | Atitiktis | RoHS, CE, ISO 11801 |

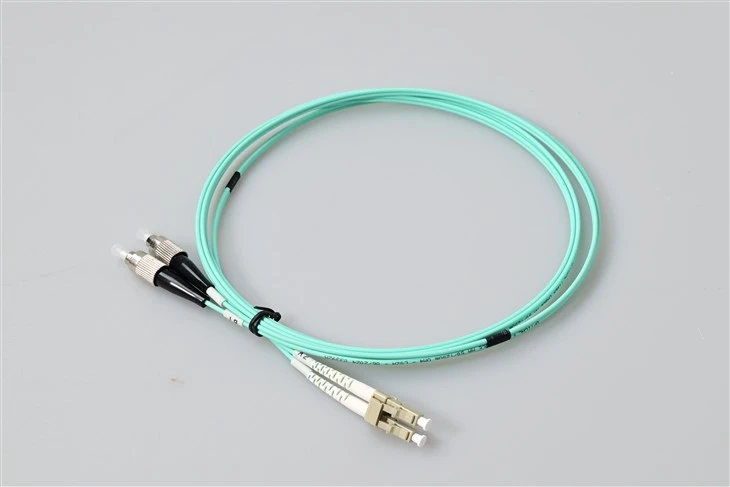

Kas yra LC į FC OM3 daugiamodis dvipusis pataisymo kabelis?
TheLC į FC OM3 daugiamodis dvipusis pataisinis kabelisyra hibridinis šviesolaidinis trumpiklis, sukurtas specialiai sujungti įrenginius su skirtingomis jungčių sąsajomis. Su LC UPC jungtimi viename gale ir FC UPC jungtimi kitame, šis kabelis užtikrina sklandų ryšį tarp šiuolaikinės tinklo įrangos su LC prievadais ir senų sistemų su FC sąsajomis.
Skirtingai nuo standartinių LC-LC arba FC-FC patch laidų, jungiančių identiškas jungtis, šis hibridinis LC-FC kabelis atlieka labai svarbų vaidmenį mišraus pluošto infrastruktūros aplinkoje. Duomenų centruose ir telekomunikacijų įrenginiuose dažnai naudojama skirtingų kartų-naujesnių jungiklių ir siųstuvų-imtuvų įranga, kad būtų padidintas prievadų tankis, paprastai naudojamos kompaktiškos LC jungtys, o senesni bandymo prietaisai, DWDM sistemos ir nešiklio{5} lygio telekomunikacijų įranga vis tiek gali priklausyti nuo tvirtų FC srieginių jungčių.
Kodėl verta rinktis šį hibridinį LC-FC daugiamodį šviesolaidinį trumpiklį?
OM3 lazeriu{1}}optimizuota 50/125 μm skaidulų šerdispalaiko 10 gigabitų eterneto perdavimą iki 300 metrų, esant 850 nm bangos ilgiui, todėl tinkamas vidinio-pastato pagrindinio tinklo jungtims ir trumpo- pasiekiamumo duomenų centro nuorodoms. Aqua-spalvotos LSZH apvalkalas atitinka priešgaisrinės saugos reikalavimus, taikomus montavimui patalpose, gaisro atveju išskiria minimalų dūmų kiekį ir neišskiria nuodingų halogeninių dujų, -būtina uždarose serverių patalpose ir kabelių loveliuose.
Kiekvienas kabelis prieš išsiunčiant yra 100% optiškai išbandomas. Tikslūs -poliruoto cirkonio oksido keramikos antgaliai tiek LC, tiek FC galuose užtikrina nuoseklųįterpimo praradimasmažesnis nei 0,3 dB, užtikrinant patikimą signalo vientisumą šviesolaidiniame tinkle.
LC jungtis ir FC jungtis: sąsajos skirtumo supratimas
TheLC („Lucent Connector“) naudoja kompaktišką 1,25 mm įvorę su stūmimo-užrakinimo mechanizmu, leidžianti diegti dideliu{0}}tankiu-du kartus daugiau prievadų, palyginti su SC jungtimis toje pačioje skydelio erdvėje. Tai tapo dominuojančia sąsajaSFP/SFP+ siųstuvai-imtuvaiir modernūs tinklo jungikliai.
TheFC (įvorės jungtis) turi 2,5 mm įvorę su srieginiu varžtu-prie movos. Nors naujose instaliacijose jos yra mažiau paplitusios, FC jungtys dėl saugaus mechaninio sujungimo ir atsparumo vibracijai išlieka plačiai paplitusios tiksliųjų matavimų įrangoje, optiniuose bandymo prietaisuose ir senesnėje telekomunikacijų infrastruktūroje.
Šis LC į FC pataisos kabelis pašalina papildomų adapterių ar konvertavimo modulių poreikį jungiant šiuos du sąsajos tipus, supaprastina kabelių valdymą ir sumažina galimų gedimų taškus tinkle.
Programos – kur LC į FC OM3 dvipusiai kabeliai Excel
Šis LC UPC ir FC UPC OM3 dvipusis hibridinis pataisymo kabelis yra skirtas-vienai užduočiai atlikti. Dauguma standartinių LC-LC trumpiklių negali gerai veikti: šiuolaikinių LC-jungiklių, siųstuvų-imtuvų ir pataisų skydelių prijungimas prie senosios FC-baigtos bandymo įrangos, transliacijos įrangos ir išankstinių spintelių, o32} išgyventi siaurus 90 laipsnių posūkius, kurių reikalauja struktūrinių kabelių dėklai. Mišraus-jungties galo ir lenkimui nejautrio pluošto G657A1 derinys skiria šį trumpiklį nuo įprasto LC-FC papildinio laido.
Sena FC įranga → Modernus LC tinklo atnaujinimas
Senesniuose centriniuose telekomunikacijų biuruose ir transliavimo pagrindiniuose{0}}valdymo kambariuose esami šviesolaidžio įėjimo skydai vis dar yra sujungti su FC pertvaromis. Lenkimui nejautrus LC-FC OM3 kabelis leidžia nukreipti naują-konstrukcijos LC SFP+ jungiklį tiesiai į seną FC ODF, iš naujo nenutraukiant įeinančio lauko kabelio -, išsaugant apkrovą ir išvengiant paslaugos pertrūkių.
Bandymo ir matavimo laboratoriniai džemperiai
OTDR, optiniai šviesos šaltiniai ir EXFO, JDSU, Yokogawa ir Anritsu etaloninio{0}}laipsnio galios matuokliai dažniausiai pristatomi su FC/PC pertvaromis, o bandomame įrenginyje naudojama LC. 50/125 OM3 LC-FC dvipusis trumpiklis yra standartinis laboratorijos adapterio laidas, naudojamas šioms dviem sąsajoms sujungti 10G daugiamodės nuorodos sertifikavimo metu.
Įtemptas{0}}spindulys kabelių loveliuose ir kampiniuose posūkiuose
G657A1 pluoštas palaiko mažesnį nei 0,1 dB makrolenkimo nuostolį 10 mm spinduliu, palyginti su maždaug 1–2 dB senojo G652D pluošto tuo pačiu lenkimu. Tai svarbu struktūrizuojant kabelius: G657A1 LC-FC OM3 2.0mm pataisos laidą galima nutiesti 1U horizontaliose tvarkyklėse, aplink kampinius stulpelius ir per plyšius kabelių lovelius be per-lenkimo baudos, kuri pažeistų 10 G maržos biudžetą.
Vidinis 10G kelių režimų stuburas su ugnies-saugos įgaliojimu
LSZH striukės degdamos beveik neišskiria halogenintų dūmų, todėl aplink juos parašyti IEC 60332-1, EN 50575 Cca ir IEC 60754. LSZH antipireninis-LC ir FC OM3 laidas yra tinkamas ligoninių, požeminių metro stočių, duomenų centrų ir aukštybinių biurų stovų, kuriuose taikomos dūmų toksiškumo ribos, specifikacijos.
CATV galvos stotelės ir transliacijos perdavimas
Senesni CATV ausinės imtuvai ir SDI{0}}per-pluošto ilgintuvai išlaiko varžtą- FC jungtyse, nes srieginė mova geriau atlaiko vibraciją nei stumdomoji-LC. LC-FC 10G daugiamodis pataisomasis laidas perduoda signalą iš modernaus LC-su galiniu skaidulų agregato į tą vibracijai-jautrią seną FC prievadą.
FTTX Central Office Cross{0}}Connects
Vežėjo{0}}klasės ODF dažnai atskleidžia FC/PC linijos pusėje, o LC – įrangos pusėje. Senas-FC-į-LC konvertavimo kabelis su G657A1 šerdimi yra numatytasis kryžminio-jungimo išteklius, perkamas masiškai kiekvienam naujam PON kaupimo skyriui.
Masiniai tiekėjų užsakymai skydų statytojams ir integratoriams
Sistemos integratoriai, kuriantys išankstines{0}}laidines pataisų plokštes, nurodo LC–FC OM3 dvipusio kabelio gamintoją pagal lenkimo-spindulio našumą ir LSZH sertifikatus -, o ne vien vieneto kainą. Masinio užsakymo MOQ yra 100 vienetų vienam ilgiui-SKU, palaikomas mišrus-ilgio konsolidavimas toje pačioje pirkimo vietoje.
Dažnai užduodami klausimai – LC į FC OM3 pluošto pataisos kabelis
1 klausimas: kodėl verta rinktis hibridinį LC-to-FC OM3 pataisymo kabelį, o ne du atskirus LC-LC ir FC-FC trumpiklius?
A: Hibridinis trumpiklis pašalina vieną porą{0}}iš optinio kelio, sutaupydamas maždaug 0,3 dB įterpimo nuostolių ir vieną galimą nešvarumų{2}}patekimo tašką. Esant mažam 10G daugiamodės jungties biudžetui, tai svarbu -, todėl LC UPC ir FC UPC OM3 hibridinis kabelis teikiamas pirmenybė, o ne dviejų trumpinių ir LC-FC adapterio grandinėlė.
2 klausimas: ką iš tikrųjų daro G657A1 lenkimo nejautrus pluoštas, kai lenkimo spindulys yra 10 mm?
A: Standartinis G652D pluoštas praranda maždaug 1–2 dB per apsisukimą, kai sulenktas iki 10 mm. G657A1 pluošto nuostoliai yra mažesni nei 0,1 dB. Praktiškai G657A1 LC-FC OM3 2.0mm pataisos laidą galima nutiesti aplink kampinį stulpelį arba kabelio piršto viduje be išmatuojamo signalo pablogėjimo -, ko negali padaryti senesnė pluošto konstrukcija.
3 klausimas: ar LSZH 2,0 mm apvalkalas yra skirtas montuoti įrenginyje arba aukšte?
A: LSZH yra Europos ir tarptautinis žemo-dūmų-nulio-halogeno įvertinimas (IEC 60332-1 / EN 50575 Cca). Jis tinkamas bendrai naudoti patalpose, stovuose ir kabelių{7}}dėkluose, bet NĖRA lygiavertis Šiaurės-Amerikos OFNP plenariniam įvertinimui. Jei jūsų projektui konkrečiai reikalingas OFNP pagal NEC, pateikite užklausą šio LC-FC OM3 dvipusio trumpiklio OFNP{10}}varianto.
4 klausimas: ar šis LC UPC į FC UPC OM3 pataisinis kabelis palaikys 10G eternetą, kai pasiekiamas visas 300 m daugiamodis ryšys?
A: Taip. OM3 50/125 lazeriu-optimizuotas pluoštas skirtas 10GBASE-SR iki 300 m. Kadangi šio LC-FC 10G daugiamodio laido įterpimo nuostoliai yra Mažiau nei arba lygūs 0,3 dB, jungties poroje paliekama pakankamai laisvos vietos, galima pasiekti visą 300 m pasiekiamumą -, jei pasroviui skirta jungtis taip pat yra OM3 arba geresnė.
5 klausimas. Kodėl naujai daugiamodei versijai reikia nurodyti OM3, o ne OM1 arba OM2?
A: OM1 (62,5/125) maksimalus atstumas yra 33 m, naudojant 10GBASE-SR; OM2 (50/125) pasiekia tik 82 m esant 10G. OM3 tai išplečia iki 300 m. Bet kokiam naujam 10G{16}}įdiegimui, 50/125 OM3 LC-FC dvipusis trumpiklis yra minimali specifikacija, kuri ateityje{21}}patvirtins nuorodą. Jei jūsų projektas vėliau gali padidėti iki 40 G arba 100 G, žrišsamus OM3 ir OM4 daugiamodės skaidulos našumo palyginimasnustatyti, ar verta atnaujinti į OM4 diegimo metu.
6 klausimas: Ar šio kabelio UPC poliravimą galima pakeisti į APC pagal masinį užsakymą?
A: UPC ir APC yra gamyklinis{0}}poliravimo pasirinkimas ir jo negalima konvertuoti lauke. Masiniais užsakymais gaminame LC APC / FC APC variantus kaip atskirus SKU -, tačiau atminkite, kad APC galiniai-paviršiai yra žalios spalvos-įkrovos kodai ir paprastai naudojami PON/FTTH vienmode, o ne OM3 daugiarežime. 10G daugiamodėms nuorodoms LC UPC ir FC UPC yra tinkamas poravimas. Išsamų asmeninio kompiuterio, UPC ir APC{9}}galinės geometrijos skirtumą pagal grąžos praradimo našumą rasite mūsųpluošto jungties poliravimo tipo vadovas, apimantis kompiuterio ir UPC ir APC specifikacijas.
7 klausimas: koks yra LC-FC OM3 dvipusio tiekėjo užsakymo masinis MOQ ir įprastas pristatymo laikas?
A: MOQ yra 100 vienetų vienam ilgiui-SKU atsargų konfigūracijoms. Standartinių LSZH 2,0 mm vandens rinkinių pristatymo laikas yra 3–5 darbo dienos, o tinkintos -striukės arba tinkinto-ilgio didmeninės prekybos LC į FC OM3 pataisos laido partijas – 7–12 darbo dienų. Vienam projektui pateikiami 5,000+ vienetų konteineriai.
8 klausimas: kaip prieš įdedant nuvalyti LC UPC ir FC UPC galinius paviršius?
A. Prieš kiekvieną poravimą naudokite ritės-tipo pluošto valiklius abiejuose galuose. Atliekant apžiūrą vietoje, 200 × / 400 × vaizdo pluošto apimtis patvirtina, kad galas- atitinka IEC 61300-3-35 tinkamumo / neatitikimo kriterijus. Dulkės-uždenkite lenkimui jautrų LC-FC OM3 kabelį tarp naudojimo būdų – nešvarumai yra vienintelė didžiausia hibridinio mazgo jungties ribos gedimo priežastis.
9 klausimas: Ar A klasės cirkonio oksido žiedas yra su gamyklos bandymo ataskaita?
A: Taip. Kiekvienas vienetas yra 100 % interferometras-, išmatuotas viršūnės poslinkiui, kreivio spinduliui ir pluošto perpjovimui bei įterpimo-nuostolio / grąžos-nuostoliui, išbandytas esant 1310 nm ir 1550 nm. Atskiros serijos -numeruotos bandymų ataskaitos yra prieinamos didmeniniams LC-FC OM3 dvipusiams masiniams užsakymams be papildomo mokesčio.
10 klausimas: Ar kabelio ilgį galima pritaikyti konkrečiam projektui?
A: Pagal užsakymą gaminami ilgiai nuo 0,5 m iki 300 m. Masiniams užsakymams, kurių ilgiai (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) tame pačiame PO, LC UPC ir FC UPC OM3 dvipusio pataisinio kabelio tiekėjas gali sujungti visus pjūvius į vieną siuntą, kad sumažintų krovinių gabenimą.
11 klausimas: ar šis laidas tinkamas naudoti lauke,{1}}tiesiogiai palaidotas?
A: Ne. 2,0 mm storio LSZH{2}}buferinė konstrukcija skirta naudoti patalpose / pastatuose. Jei norite laidoti lauke, jums reikia šarvuoto arba želė{6}}pildyto lauko kabelio, sujungto su ODF, ir šio patalpų trumpiklio, prijungto prie ODF pataisos pusės.
12 klausimas: kokių darbo aplinkos apribojimų turėčiau laikytis?
A: Darbinė temperatūra yra nuo –20 laipsnių iki +70 laipsnio, saugojimo temperatūra nuo –40 laipsnių iki +80 laipsnių. Tai apima patalpų duomenų-centrą, telekomunikacijų-kambarį ir kondicionuojamą transliavimo aplinką. Šaltesnėms nešildomoms lauko pastogėms vietoj šio LC-FC OM3 LSZH kabelio nurodykite pramoninį-temp variantą.
