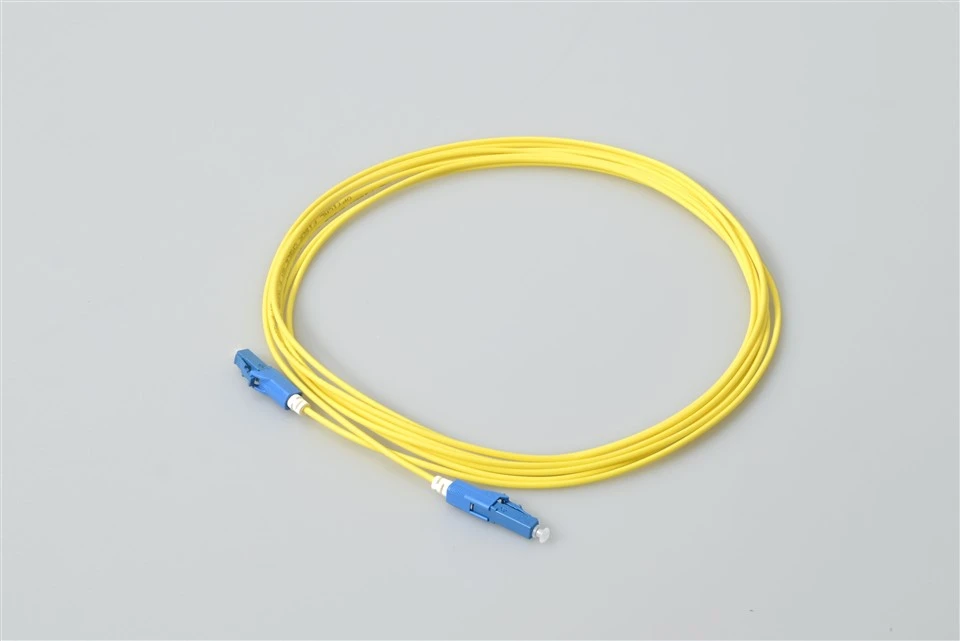

kas yra LC LC pataisos kabelis?
LC-LC šviesolaidinis pataisomasis laidas yra mažas kompaktiškas pataisomasis kabelis, labai populiarus daugelyje programų. Šie tinklo sprendimai apima telekomunikacijų tinklus, LAN, duomenų apdorojimo tinklus, įrenginių galūnes ir patalpų paskirstymą. LC-LC pataisos laidai yra sukurti taip, kad būtų galima pateikti greitus eterneto sprendimus Gigabit programose ir ATM programose sunaudojant mažiau vietos.
Specifikacija
| Parametras | Vienetas | FC, SC, LC/ Armored Fiber patch laidas | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Įterpimo praradimas (tipiškas) | dB | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,3 |
| Grąžinimo praradimas | dB | Didesnis arba lygus 45 | Didesnis arba lygus 50 | Didesnis arba lygus 60 | Didesnis arba lygus 30 | Didesnis arba lygus 45 | Didesnis arba lygus 50 | Didesnis arba lygus 30 | Didesnis arba lygus 45 | Didesnis arba lygus 50 | Didesnis arba lygus 35 | Didesnis arba lygus 55 | Didesnis arba lygus 75 |
| Veikimo bangos ilgis | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Keičiamumas | dB | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | ||||||||
| Vibracija | dB | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | ||||||||
| Darbinė temperatūra | laipsnį | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Laikymo temperatūra | laipsnį | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabelio skersmuo | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Savybės

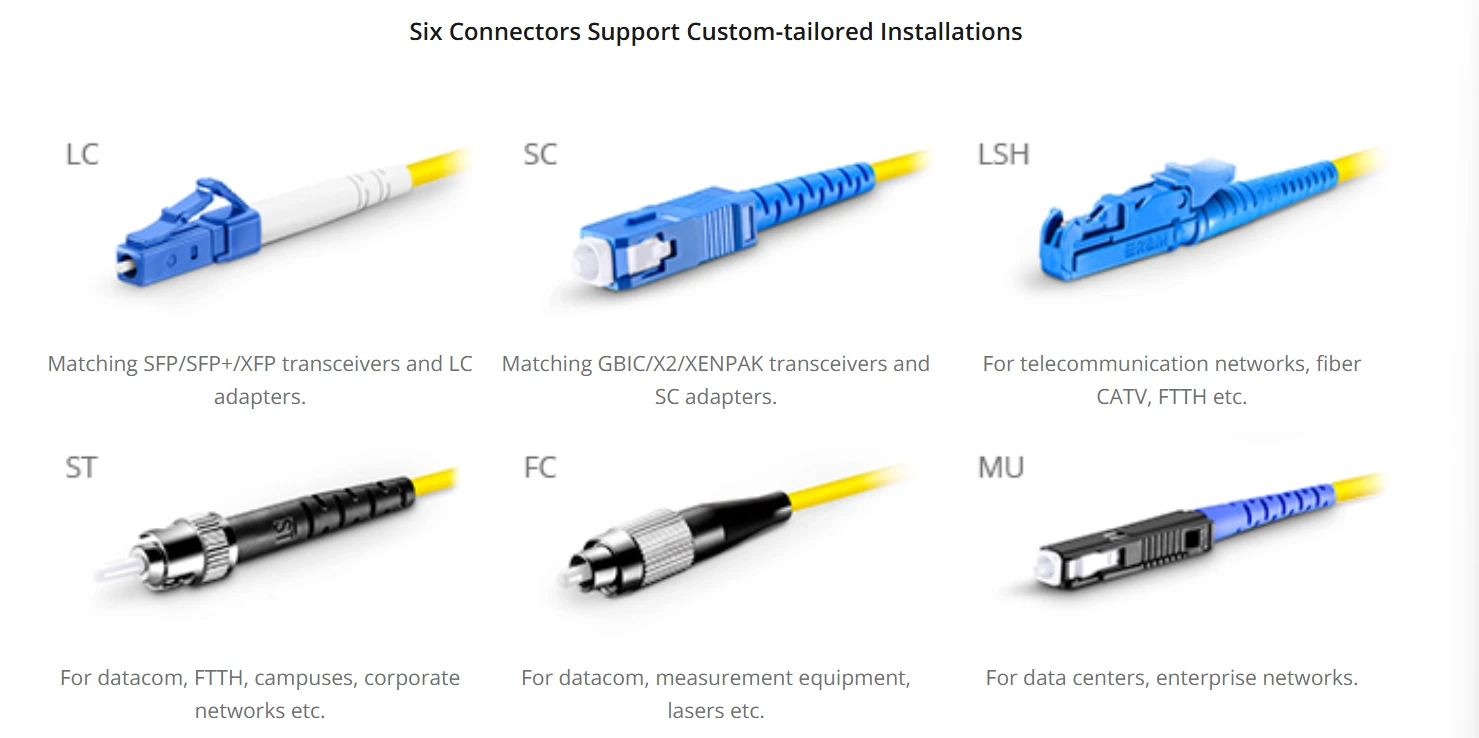

1. Šešios jungtys palaiko tinkintus{1}}diegimus

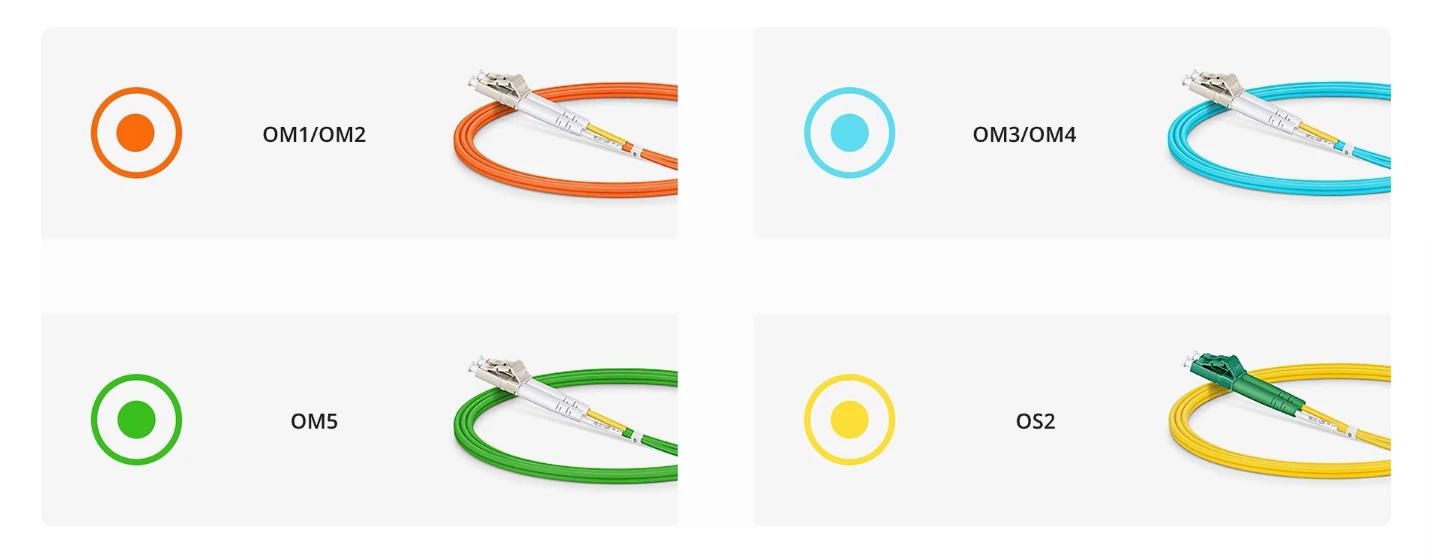

2. Spalvota-Koduota kabelio dangtelis lengvam atpažinimui
3.OEM ODM LC APC / UPC optinio pluošto su 0,9 mm LSZH geltonos striukės specifikacijos:
Programos
Duomenų centrai - SFP/SFP+ aplinkos
- 10G serverio NIC į ToR jungiklius
- Atmintinės masyvo FC jungtys
- Nugaros-lapų audinys aukštyn
- Iš-ne{1}}juostinių valdymo tinklų
Telecom - centrinis biuras ir FTTx
- OLT uplink prievadai
- ODF kryžminiai{0}}ryšiai
- Skirstytuvo įvesties/išvesties galai
- DWDM mux/demux sąsajos
Įmonės - struktūrinis kabelis
- MDA (Main Distribution Area) pataisymas
- Horizontalus paskirstymas iki grindų jungiklių
- Stuburas tarp IDF
- Apsaugos kameros šviesolaidžio atgalinis maršrutas
DUK
K: Kodėl verta rinktis simplex, o ne dvipusius LC kabelius?
A: Simpleksas suteikia maršruto lankstumo, kurio negali atitikti dvipusis. Galite paleisti TX ir RX pluoštus skirtingais keliais, pakeisti atskirus pluoštus netrukdydami porų ir pasiekti didesnį efektyvų prievadų tankį perkrautose plokštėse. SFP-pagrįstai įrangai, kurioje TX ir RX vis tiek yra atskiri prievadai, simpleksas dažnai yra praktiškesnis pasirinkimas.
K: Kuo skiriasi LC UPC simplex ir LC APC simplex?
A: Du dalykai: poliravimo kampas ir grąžinimo praradimas.
LC UPC galinis paviršius yra plokščias / išlenktas, o grąžinimo nuostoliai yra didesni arba lygūs 50 dB. Jungties korpusas yra mėlynas. Naudokite jį skaitmeniniams signalams - Ethernet, Fiber Channel, bendriesiems duomenims.
LC APC turi 8 laipsnių kampą galinį paviršių ir didesnį nei 60 dB grąžinimo nuostolį. Jungties korpusas yra žalias. Naudokite jį analoginiams signalams - CATV, RF per pluoštą, PON vaizdo perdangą.
Niekada nejunkite UPC prie APC -, dėl kampo neatitikimo atsiranda didelių nuostolių ir pažeidžiamos abi jungtys.
K: Ar galiu užsisakyti LC UPC simplex su skirtingais įkrovos kampais?
A: Taip. Mes siūlome:
-Tiesioji įkrova (standartinė) - bendras naudojimas
-45 laipsnių kampu pasukta bagažinė – sumažina kabelio įtempimą, kai vertikaliai važiuojama
-90 laipsnių kampu pasukta bagažinė – horizontalus išėjimas iš pataisų skydelių
-Trumpos įkrovos - maksimalus tankis didelio-prievado-skaičio skyduose
Minimalus ne-standartinių batų užsakymas: 50 vnt
K: Ar pateikiate individualias vienalaikių kabelių bandymų ataskaitas?
A: Taip. Du variantai:
Partijos ataskaita (nemokama): jūsų gamybos partijos mėginių tikrinimas, apima IL / RL / vizualinį patikrinimą.
Individuali ataskaita (galima gauti paprašius): kiekvienas kabelis gauna savo sertifikatą su serijos numeriu, faktiniu išmatuotu IL ir RL bei patvirtinimo / nesėkmės būsena. Rekomenduojama bandymų laboratorijoms ir kokybiškiems{1}}įrenginiams.
Kl .: koks yra mažiausias 2,0 mm paprastojo kabelio lenkimo spindulys?
A: 15 mm be įtempimo, 30 mm, kai traukiama apkrova. Griežtesniems įrengimams siūlome lenkimui -nejautrų pluoštą (BIF), kurio minimalus lenkimo spindulys yra 7,5 mm -, net ir agresyviai valdant laidus.
