8-gyslų SC į MTP/MPO pataisos laidas yra pertraukiamo kabelio mazgas, kurio viename gale baigiasi viena MTP/MPO daugialypio-pluošto jungtis, o kitame – keturios dvipusės SC jungtys, per vieną apvalkalą pernešančios aštuonis optinius pluoštus. Jis tarnauja kaip tiesioginis tiltas tarp didelio-tankio lygiagrečios optikos infrastruktūros ir senosios SC- baigtos įrangos, todėl tai yra vienas praktiškiausių įrankių tinklams, kurie nėra pasirengę nuplėšti ir pakeisti, bet vis tiek turi pereiti prie 40 G arba 100 G.
Jei jūsų įstaigoje vis dar veikia SC{0}}pagrįsti blokų skydeliai, OLT arba bandymo prietaisai kartu su naujesne QSFP+ perjungimo įranga, šis kabelis nereikalauja tarpinių kasečių ar adapterių skydelių. Vienas galas jungiamas tiesiai į QSFP+ SR4 siųstuvo-imtuvo prievadą; kiti ventiliatoriai perkelia į jūsų esamą SC dvipusę infrastruktūrą. Dėl šio tiesiogiškumo jis vertingas - ir kuo jis skiriasi nuo įprastų MTP{7}}į-LC pertraukimo kabelių, kurie dominuoja daugumoje duomenų centrų katalogų.
Kodėl 8 skaidulų skaičius svarbus šiuolaikiniam kabeliui
Skaidulinės optikos pramonė palaipsniui pereina nuo Base{5}}12 prie Base-8 architektūros ir dėl geros priežasties. Standartinis QSFP+ arba QSFP28 siųstuvas-imtuvas naudoja keturias juostas siuntimui ir keturias priėmimo juostas – iš viso aštuonias skaidulas. Kai įdiegiate 12 skaidulų MTP magistralinį kabelį, skirtą QSFP programai, keturi skaidulos jungties centre lieka nenaudojami. Per didelio masto diegimą su šimtais nuorodų šis neveikiantis šviesolaidis prideda didelių iššvaistytų investicijų.
An8 branduolių SC į MTP/MPO pluošto pataisos laidaspuikiai dera su faktiniu 40GBASE-SR4 ir 100GBASE-SR4 optinių skaidulų panaudojimu. Kiekvienas pluoštas vykdo srautą. Jokių atliekų, jokių negyvų sruogų, užgriozdančių jūsų dokumentus. Bazinis-8 kabelis taip pat puikiai pritaikomas prie standartinių komutatoriaus prievadų konfigūracijų – daugumos važiuoklių prievadų skaičius yra keturių kartotinis (16 prievadų, 32 prievadų linijos kortelės), kurios aiškiai susiejamos su 8 skaidulų MTP jungtimis be našlaičių skaidulų.

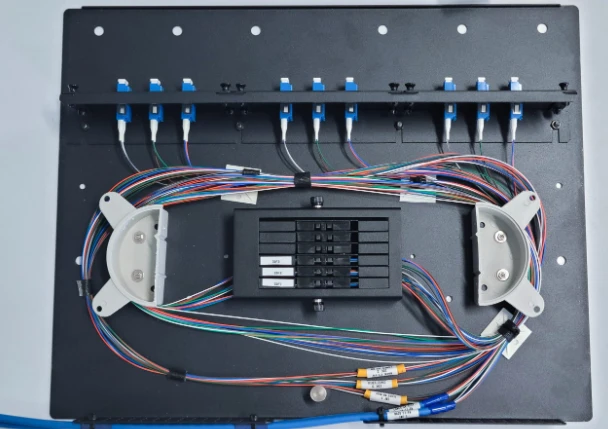

Senųjų SC tinklų sujungimas su lygiagrečia optika
Štai kur SC{0}}to-MTP / MPO pertraukimo laidas užsidirba. SC jungtys dominavo įmonių ir telekomunikacijų kabeliuose daugiau nei du dešimtmečius. Daugybė miestelių tinklų, CATV stotelių, vyriausybinių įrenginių ir operatorių centrinių biurų vis dar turi eilę po eilės SC modulių skydelių. Pakeisti visą infrastruktūrą į LC vien norint pasiekti 40G greitį yra brangu ir trikdo.
Vietoj to, 8-pluošto MTP-į SC pertraukimo kabelį galite tiesiogiai prijungti 40G QSFP+ prievadą prie keturių esamų SC dvipusių prievadų. Kiekviena SC pora valdo vieną 10G juostą, todėl vienas QSFP+ siųstuvas-imtuvas efektyviai išsijungia į 4 × 10G ryšius per esamą SC gamyklą. Ta pati logika galioja ir 100G QSFP28 SR4 siųstuvams-imtuvams, padalintiems į 4×25G juostas. Išsaugosite investicijas į kabelius, tuo pačiu pasiekdami lygiagrečios optikos pralaidumo tankį.
Tai nėra nišinis scenarijus. Telekomunikacijų operatoriai, naudojantys seną SONET/SDH infrastruktūrą naudojant SC jungtis, universitetų miesteliai su senėjančiais SC-pabaigtais pastatų magistraliniais tinklais ir transliavimo įrenginiai, prijungti prie SC skaidulų, skirtų vaizdo perdavimui, susiduria su tokia situacija. 8 branduolių SC į MTP/MPO laidas suteikia jiems perėjimo kelią, kuriam nereikia atnaujinti šakinio krautuvo.
SC{0}}į-MTP nuorodų poliškumo konfigūracijos supratimas
Poliškumas yra vienas iš dažniausiai pasitaikančių MTP/MPO kabelių gedimo taškų, o jo teisingas nustatymas SC nutrūkimo atveju nėra išimtis. Standartiniam 8-pluošto SC į MTP/MPO pertraukimo mazgui B tipo poliškumas (B metodas pagal TIA-568) yra numatytasis QSFP siųstuvo-imtuvo programų pasirinkimas. B tipo konfigūracijoje 1 pluošto padėtis viename gale susieta su 8 pluošto padėtimi kitame – visas matricos apvertimas, užtikrinantis, kad perdavimo skaidulos sutampa su priėmimo skaidulomis visoje jungtyje.
A tipo (tiesus{0}}perėjimas) poliškumas yra mažiau paplitęs pertraukimo scenarijuose ir paprastai skirtas magistralinio-į-magistralinėms jungtims, kai kasetės apverčia Tx/Rx. C tipas (pair{4}}apverstas) yra speciali konfigūracija, naudojama su specifiniais kasetiniais{5}}pagrįstais struktūriniais kabeliais. Jei infrastruktūros dokumentuose nenurodyta kitaip, B tipas yra saugus pasirinkimas tiesioginio siųstuvo-imtuvo-į-SC pertraukos programoms. Prieš užsakydami patvirtinę poliškumą, išvengsite varginančio švaraus įrengimo scenarijaus, kuris tiesiog nepraleis šviesos.
Vienmodis prieš daugiamodis: pluošto tipo suderinimas su taikymo atstumu
8 branduolių SC į MTP/MPO pataisos laidas yra tiek vieno (OS2, 9/125 μm), tiek daugiamodio (OM3 50/125 μm, OM4 50/125 μm) variantuose. Pasirinkimas priklauso nuo siųstuvo-imtuvo tipo ir pasiekiamumo reikalavimų.
Kelių režimų programoms OM3 pluoštas palaiko 40GBASE-SR4 iki 100 metrų ir 10GBASE-SR iki 300 metrų. OM4 išplečia tuos atstumus - 150 metrų esant 40 G SR4 - ir siūlo beveik dvigubai didesnį efektyvų modalinį pralaidumą esant 850 nm (4700 MHz·km, palyginti su . 2000 MHz·km). Jei duomenų centre kuriate naujus horizontalius paleidimus, OM4, palyginti su OM3, sąnaudos yra vertos ateityje.{19}} Norėdami giliau palygintidaugiamodio pluošto klasės nuo OM1 iki OM5, kiekviena karta reiškia išmatuojamą pralaidumo tankio ir palaikomo ryšio ilgio padidėjimą.
Singlemode OS2 skaidulos yra pasirinkimas ilgesnio-pasiekiamumo programoms - 100GBASE-PSM4 iki 500 metrų atstumu arba 40GBASE-PLR4 pasiekiant 10 km. Valdžios ir miestelio magistraliniams diegimams, apimantiems kelis pastatus, paprastai reikia vieno režimo, ypač kai SC pataisų plokštės tolimajame gale iš pradžių buvo įdiegtos tolimojo{11}}telekomunikacijų programoms.
Pagrindiniai diegimo scenarijai
Duomenų centro 10G{1}}į 40G perkėlimas
Įrenginys, kuriame veikia 10G SFP+ siųstuvų-imtuvai per SC-užbaigtas pataisų skydelius, gali naujovinti stuburo sluoksnį iki 40G QSFP+, iš naujo neišjungus-vieno skydelio. 8 branduolių SC į MTP/MPO pertraukimo laidas sujungia QSFP+ prievadą tiesiai prie keturių SC dvipusių prievadų, kurių kiekvienas turi po vieną 10G juostą. Šiam perkėlimo keliui nereikia jokių esamų horizontalių kabelių pakeitimų.
Telekomunikacijų centrinio biuro sujungimas
Centriniai biurai dažnai palaiko SC{0}}pagrįstus optinio paskirstymo rėmus, kurie buvo naudojami daugelį metų. Norint prijungti naują DWDM arba ROADM įrangą su MTP / MPO sąsajomis prie tų esamų kadrų, reikia pertraukos, kuri kalba abi jungties kalbas. 8 gyslų agregatas tai atlieka be tarpinės kasetės, sutaupydamas 1 U stovo vietos viename prijungimo taške.
Transliacija ir A/V transportas
Profesionalios transliavimo priemonės dažnai naudoja SC skaidulą nesuspaustam vaizdo perdavimui tarp studijų ir valdymo patalpų. Pridedant IP-pagrįstus vaizdo maršrutizatorius su QSFP prievadais, SC į MTP/MPO pertraukimo laidas švariai integruoja naują įrangą į esamą pluošto gamyklą.
Bandymų ir laboratorijų aplinka
Tinklo bandymų laboratorijos dažnai palaiko įvairių tipų jungčių derinį įvairiose įrangos kartose. 8-gyslų SC į MTP/MPO pataisos laidas leidžia inžinieriams keisti senus bandymo instrumentus su SC prievadais ir naujesnius kelių skaidulų bandymo rinkinius neieškodami adapterių.
Jungties kokybė ir įterpimo praradimas
Didėjant nuorodų greičiui, įterpimo nuostolių biudžetai mažėja. Esant 40G ir 100G, kiekviena dešimtoji decibelo kiekviename ryšio taške turi įtakos jūsų ryšio maržai. Standartinės -klasės MTP jungtys paprastai nustatomos esant Mažiau arba lygiai 0,50 dB maksimalaus įterpimo nuostolio vienai porai, o elitiniai / mažo -nuostolio MTP jungtys sumažina iki 0,35 dB arba lygių (0,15 dB tipiškas). SC pertraukos galas turi būti mažesnis arba lygus 0,30 dB vienai jungčiai.
Reikalingoms kelių{0}}šuolių nuorodoms, nurodant mažo-praradimo MTP jungtisMTP/MPO daugiamodis pluošto pataisos laidaspabaiga verta premijos. Kiekvienas kabelis turi būti pristatytas su individualiais bandymo duomenimis - 3Beniausiai įvorės geometrijos interferometrinis patikrinimas. Jei jūsų tiekėjas negali pateikti per-kabelio bandymo dokumentų, tai yra raudona vėliavėlė, kurią verta ištirti prieš įsipareigojant vykdyti pirkimo užsakymą.
Jungčių švarumas yra toks pat svarbus kaip ir jungties kokybė. Vienintelis užterštas 12-pluošto MTP jungties antgalis gali sukelti 1–2 dB perteklinių nuostolių visame mazge. Specialūs MTP{6}}ritės valikliai turėtų būti standartinė visų įrenginių, kuriuose naudojami kelių pluoštų kabeliai, įranga. LaikymasMTP/MPO šviesolaidiniai adapteriaiDulkių-dangtelis, kai jis nenaudojamas, yra paprastas įprotis, kuris apsaugo nuo stebėtinai daug trikčių šalinimo skambučių.
Pasirinkimas tarp apvalaus, ovalaus kabelio ir pliko juostelės
8 branduolių SC į MTP/MPO rinkinys yra trijų apvalkalo variantų, o pasirinkimas labiau priklauso nuo jūsų fizinės maršruto parinkimo aplinkos, o ne apie signalo veikimą.
Apvalus kabelis (paprastai 3,0 mm skersmens, LSZH arba PVC apvalkalas) yra numatytasis daugelyje duomenų centro programų. Jis švariai eina per standartinius kabelių valdymo žiedus ir vertikalius tvarkykles, o jo tvirta konstrukcija leidžia pakartotinai valdyti judesius, papildymus ir pakeitimus.
Ovalus (plokščias) kabelis puikiai tinka montuoti po grindimis arba sandariuose horizontaliuose kabelių loveliuose, kur vertikalus krovimo aukštis yra ribotas. Plikas juostinis kabelis užtikrina maksimalų tankį itin -didelio-tankio vietose, tačiau sumažina mechaninį patvarumą -, jis geriausiai tinka nuolatiniam įrengimui kasetėse arba jungiamosiose plokštėse, kur laidas nebus sutrikdytas nutiesus.
Kaip tai palyginti su MTP{0}}į-LC Breakout kabeliais
Daug labiau paplitusi konfigūracija yra MTP į LC, nes LC tapo dominuojančia dvipuse jungtimi šiuolaikiniuose duomenų centruose. Taigi, kodėl turėtumėte siekti SC prasiveržimo? Suderinamumas su įdiegta infrastruktūra yra lemiamas veiksnys. Jei jūsų įmonė jau standartizavo LC, SC išsiveržimas nėra pranašesnis. Bet jei SC jungtys yra sienoje, skydelyje arba įrangoje,SC jungties suderinamumas su MTP/MPO kelių skaidulų{0}}sistemomisper išjungimo mazgą yra greičiausias kelias į didesnį pralaidumą be perjungimo.
SC jungtys taip pat išlaiko pranašumus tam tikrose srityse: jų didesnis 2,5 mm antgalis suteikia šiek tiek daugiau paviršiaus fiziniam kontaktui, jas lengviau valdyti pirštinėmis pramoninėje aplinkoje ir jos išlieka standartine FTTH OLT įrangos jungtimi daugelyje regionų.
Dažnai užduodami klausimai
Kl.: Ar galiu naudoti 8 branduolių SC į MTP/MPO pataisos laidą 100G jungtims?
A: Taip. 100 GBASE-SR4 QSFP28 siųstuvas-imtuvas naudoja keturias lygiagrečias 25G juostas per aštuonis skaidulus - būtent tai, ką suteikia šis kabelis. Kiekviena SC dvipusė pora turi vieną 25G juostą. Vienmode 100G PSM4 programoms nurodykite agregato OS2 versiją.
K: Kokio poliškumo tipo turėčiau užsisakyti QSFP+ siųstuvo-imtuvo programas?
A: B tipo (B metodas) poliškumas yra tiesioginių QSFP jungčių standartas. Jis atlieka visą skaidulų matricos apvertimą, kad perdavimo padėtys MTP gale sutaptų su priėmimo padėtimis SC gale. Nebent jūsų struktūrinio kabelio dizainas aiškiai reikalauja A arba C tipo, užsisakykite B tipą.
Kl.: Ar man reikia vyriškos ar moteriškos MTP jungties daugia{0}}pluošto gale?
A: Moteriška (neprisegta) MTP yra standartinė konfigūracija, skirta prisijungti prie QSFP siųstuvų-imtuvų ir daugumos pataisų skydelio adapterių, kuriuose naudojamos vyriškos (prisegtos) jungtys. Užsisakykite moterišką, nebent jūsų konkrečios įrangos dokumentuose nurodyta kitaip.

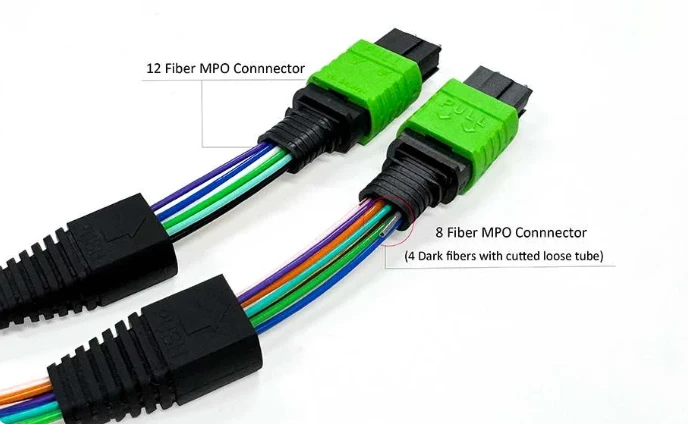

Kl.: Ar 8 skaidulų MTP jungtis yra tokia pati kaip standartinė 12 skaidulų MPO?
A: 8-pluošto MTP naudoja tą patį fizinį MPO-12 jungties korpusą, bet užpildo tik aštuonias išorines skaidulų pozicijas (1–4 ir 9–12), o centrinė keturios pozicijos lieka tuščios. Jis mechaniškai suderinamas su standartiniais 12 skaidulų MPO adapteriais. Pagrindinis skirtumas yra pluošto panaudojimas – 8 pluoštų rinkinys pašalina keturis nepanaudotus pluoštus, kurie būtų tamsūs naudojant QSFP programą.
Kl .: Kokio striukės įvertinimo man reikia montuojant plenarą?
A: Jei kabeliai eina per oro -apdorojimo patalpas (virš nuleidžiamų lubų, po paaukštintomis grindimis-įrengiamose patalpose), nurodykite OFNP (Optical Fiber Nonconductive Plenum) apvalkalą. Vertikaliems stovams tarp aukštų pakanka OFNR (Riser). LSZH (Low Smoke Zero Halogen) yra daugelio tarptautinių duomenų centrų aplinkos standartas ir reikalingas daugelyje Europos ir Azijos įrenginių. Jūsų vietinis statybos kodeksas nurodo minimalų reikalavimą.
