Sprendimas per vieną minutę
Daugeliui standartinių ODF, užbaigimo dėžučių ir mažo{0}}–-vidutinio-skaičio vieno-pluošto sujungimo250 um vs 900 um pluošto košėsprendimas turėtų prasidėti nuo 900 µm. Lengviau tvarkyti aplink jungtį ir maršruto parinkimo sritį. Kai ribojančiu veiksniu tampa sujungimo-kasetės tankis, masės-lydymosi išdėstymas arba ribota maršruto erdvė, 250 µm paprastai yra geresnis atskaitos taškas.
Buferio skersmuo yra mechaninės konstrukcijos pasirinkimas, o ne optinė klasė. 900 µm pluošto košelė iš prigimties nesukelia mažesnių sujungimo nuostolių nei 250 µm pluoštas, o 250 µm pluoštas nėra optiškai prastesnis, nes yra plonesnis.
Tai keičia inžinerinį klausimą. Užuot klausę, kuris skersmuo veikia geriau, paklauskite, kuris pluošto pateikimas tinka dėkle, darbo eigos, sujungimo metodo ir įrenginyje esančios mechaninės apsaugos.

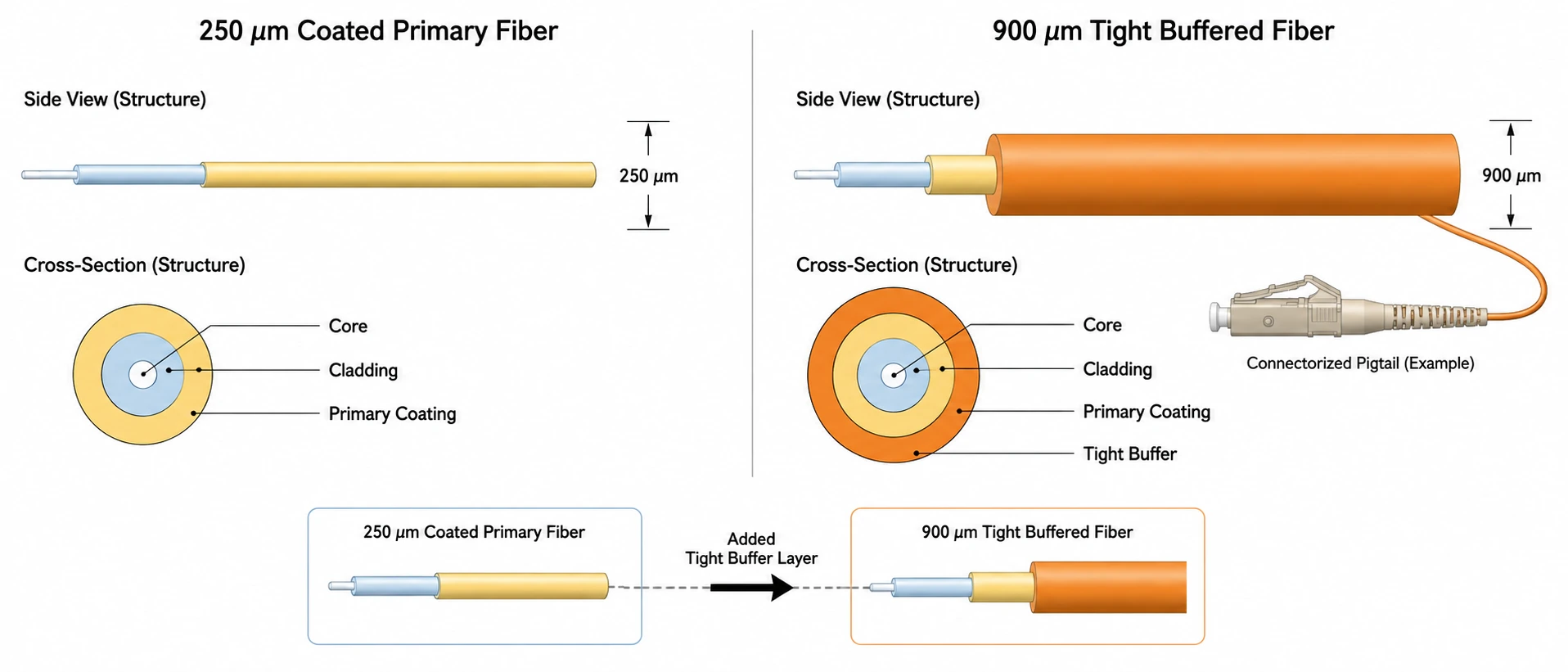

Kokie 250 µm ir 900 µm iš tikrųjų matuojami
Įprastą vienmodė{0}}telekomunikacijų skaidulą galima supaprastinti taip:
~9 µm šerdis → 125 µm apvalkalas → ~ 250 µm pirminė danga → pasirenkamas ~ 900 µm buferis
250 µm matmuo paprastai reiškia padengtą optinį skaidulą. 900 µm konstrukcija aplink tą padengtą pluoštą prideda dar vieną apsauginį sluoksnį. Pagrindinis optinis pluoštas vis tiek gali būti to paties tipo.
Štai kodėl įprasta paieškos frazė250 um laisvas vamzdis ir 900 um sandarus buferisreikalinga kvalifikacija. 250 µm padengtas pluoštas dažnai randamas laisvų-vamzdžių kabelių viduje, o 900 µm storio-buferinis pluoštas yra įprastas patalpų galiniuose mazguose. Tačiau vien skersmuo neapibrėžia visos kabelio konstrukcijos.
250 µm ir 900 µm Pigtail konstrukcija iš pirmo žvilgsnio
| Inžinerinis veiksnys | 250 µm pluošto košė | 900 µm pluošto košė |
|---|---|---|
| Optinis stiklas | Galima naudoti tą patį SM/MM pluošto tipą | Galima naudoti tą patį SM/MM pluošto tipą |
| Apvalkalo skersmuo | Paprastai 125 µm | Paprastai 125 µm |
| Išorinis pristatymas | Pirminiu sluoksniu padengtas pluoštas | Papildomas buferis aplink padengtą pluoštą |
| Tvarkymas | Subtilesnis | Lengviau tvarkyti individualiai |
| Mechaninė apsauga | Labiau priklauso nuo dėklo / korpuso | Geresnė apsauga maršruto ir paruošimo metu |
| Dėklo tankis | Aukštesnis | Žemesnis |
| Pašalinimo darbo eiga | Mažiau pašalinamos medžiagos | Labai priklauso nuo buferio konstrukcijos |
| Daug skaidulų{0}}skaičiumi kasetė | Dažnai naudinga | Gali sunaudoti nereikalingą maršruto apimtį |
| Masinės sintezės / juostelės darbo eiga | Geriau suderinta su daugybe tankių architektūrų | Paprastai mažiau patrauklus |
| Standartinis ODF nutraukimas | Galima naudoti, tačiau apsauga turi būti suprojektuota | Paprastai tai yra praktinis nutylėjimas |
Neapdorotas geometrinis skirtumas yra didesnis nei iš pradžių rodo skersmenys. Jei dvi apskritos konstrukcijos lyginamos tik pagal skersmenį, jų skerspjūvio plotai keičiasi su skersmens kvadratu:
(900 / 250)² ≈ 12.96
Tai nereiškia, kad dėkle gali būti lygiai 13 kartų daugiau 250 µm skaidulų. Vietos taip pat užima sujungimo rankovės, lenkimo reikalavimai, laisvos kilpos, laikikliai ir pluošto kryžmės. Skaičiavimas paaiškina, kodėl daugelio 250 µm maršrutizavimo sekcijų pakeitimas 900 µm sekcijomis gali paveikti didelio- skaičiaus dėklą daug labiau, nei rodo vien skersmens skaičiai.
Buferio dydis nenustato jūsų optinio našumo
Buferio skersmuo nenustato įterpimo nuostolių. Lydymosi sujungimo metu atitinkama optinė sąsaja yra paruoštas stiklo pluoštas. Danga arba buferis pašalinamas iš sujungimo srities prieš sulygiuojant ir suliejant suskaidytus pluoštus.
Fiber Optic Association apibūdina vieno{0}}mode susiliejimo-sujungimo praradimą kaip įprasta0,1 dB ar mažiau. Didesni nuostoliai gali rodyti problemas, tokias kaip užterštumas arba netobulas sujungimas. Tai išlieka sujungimo-kokybės problema, o ne įrodymas, kad 900 µm buferis praleidžia šviesą geriau nei 250 µm danga. (Šviesolaidžio asociacija)
Nepriimkite „900 µm, kad nuostoliai būtų mažesni“ kaip reikšminga RFQ specifikacija.
Vietoj to įsitikinkite, kad jungiami optiniai pluoštai yra suderinami. Skaidulų tipas ir, jei reikia, režimo{1}}lauko charakteristikos yra daug svarbesnės nei išorinis buferio skersmuo. Platesnis rengimo kontekstas yra aprašytas mūsųšviesolaidinio kabelio užbaigimo metodų vadovas.

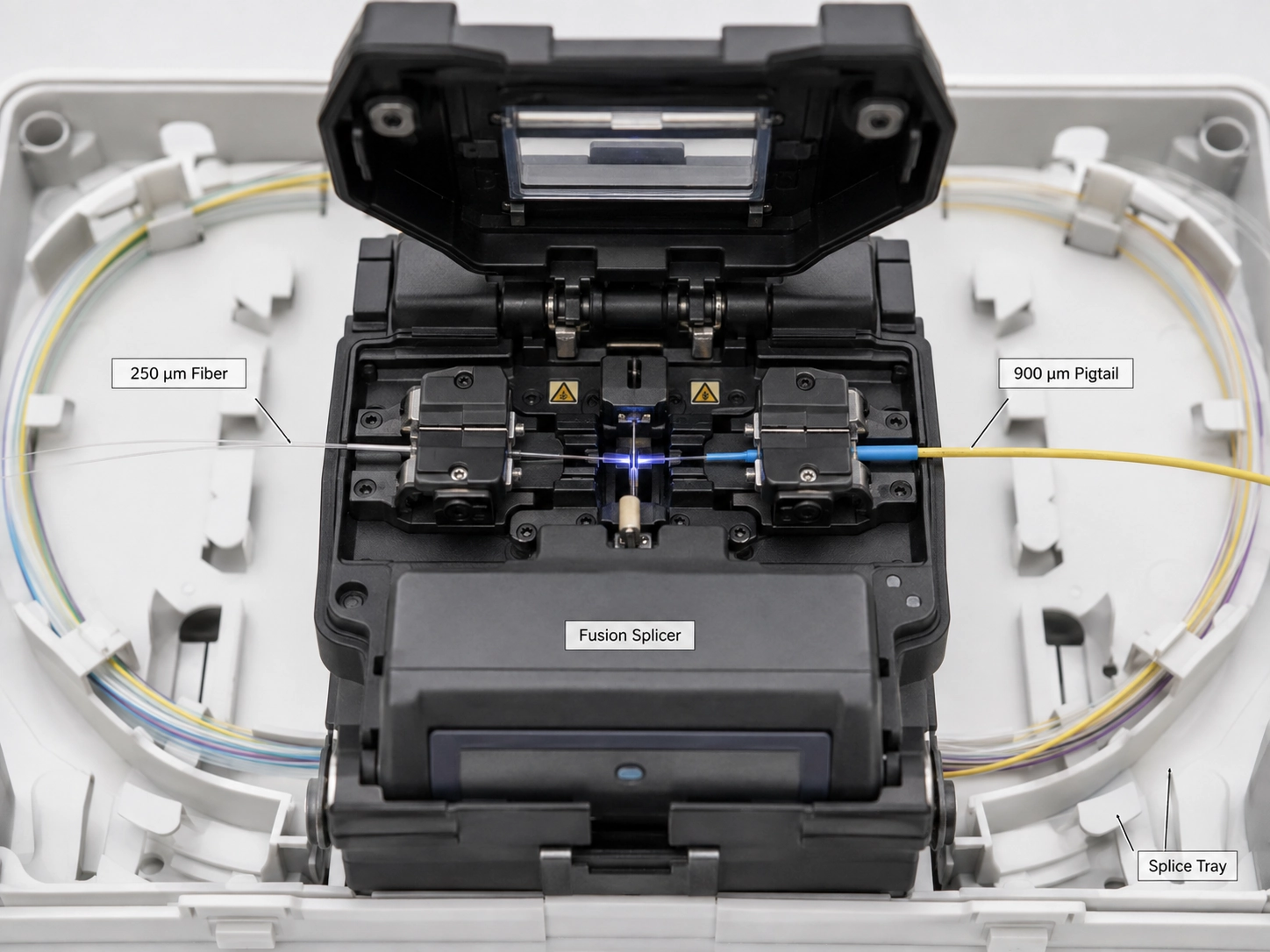

Ar galite sujungti 250 µm pluoštą su 900 µm pluoštu?
Taip. A250 um pluošto iki 900 um košelėsperėjimas yra įprasta architektūra, kai pagrindiniai optiniai pluoštai yra suderinami.
Lydymosi sujungiklis nesuvirina „250 µm medžiagos“ prie „900 µm medžiagos“. Abi apsauginės konstrukcijos yra nuimtos nuo sujungimo srities. Stiklas išvalomas ir suskaidomas, paruošti pluoštai išlygiuojami ir sulydomi, o baigtas sandūra apsaugomas prieš laikant jį dėkle.
FOA tai iliustruoja tiesiogiai naudojant 24-pluošto išorinį-įrenginio kabelį, kuriame 250 µm pluoštai yra sujungti su spalvomis pažymėtomis 900 µm jungtimis, kad būtų galima užbaigti. (Šviesolaidžio asociacija)
Tikroji sąlyga yra optinis suderinamumas. Jei dviejų skaidulų režimo{1}}lauko arba atgalinės sklaidos charakteristikos skiriasi, OTDR gali rodyti skirtingus matomus sujungimo nuostolius, priklausomai nuo bandymo krypties. Dvikryptis matavimas padeda teisingai apibūdinti situaciją. (Šviesolaidžio asociacija)
Todėl pirkimo specifikacija neturėtų atmesti 250–900 µm architektūros vien dėl to, kad skiriasi išoriniai skersmenys.
Kai 900 µm Fiber Pigtail yra geresnis inžinerinis pasirinkimas
A 900 um pluošto košė, skirta suliejimuiyra praktiškas atspirties taškas įprastoje ODF arba galinėje dėžutėje, kai yra maršruto vietos, o technikai tvarko pluoštus atskirai.
Standartinis ODF ir telekomunikacijų nutraukimas
Naudojant LC užbaigimą ODF, 900 µm siūlas paprastai suteikia naudingesnę individualią -pluošto apsaugą nei 250 µm pateikimas, kai dėkle yra pakankamai maršruto vietos. Tai yra praktinis pritaikymasLC pluošto košė, skirta ODFspecifikaciją, o ne tiesiog pasirinkti 900 µm, nes jis yra storesnis.
Yra svarbi riba. 900 µm buferis nėra lygiavertis 2,0 arba 3,0 mm apvalkalo pataisos laidui. Jei pluoštas palieka apsaugotą dėklą ir bus pakartotinai traukiamas, rišamas, perkeltas arba veikiamas įrangos, saugesnė specifikacija yra tinkamas apvalkalas arba kitaip apsaugotas virvelė.
Mažas{0}} nutraukimo laukelių skaičius
Esant nedideliam skaidulų skaičiui, maršruto apimties taupymas paprastai nėra dominuojantis apribojimas. Jei dėkle jau yra apsaugotas maršruto kelias, 900 µm paprastai palengvina montavimą ir vėlesnį atpažinimą.
Šis numatytasis nustatymas nustoja veikti, kai dėl papildomo buferio susikerta pluoštas, suspausta laisvoji saugykla arba trikdomas dėklo dangtis. Tuo metu gaubto geometrija tapo valdomu kintamuoju.
Kai 250 µm košės turi daugiau prasmės
A 250 um pluošto košėtampa stipresniu pasirinkimu, kai riboja maršruto tankis, o pats gaubtas užtikrina reikiamą mechaninę apsaugą.

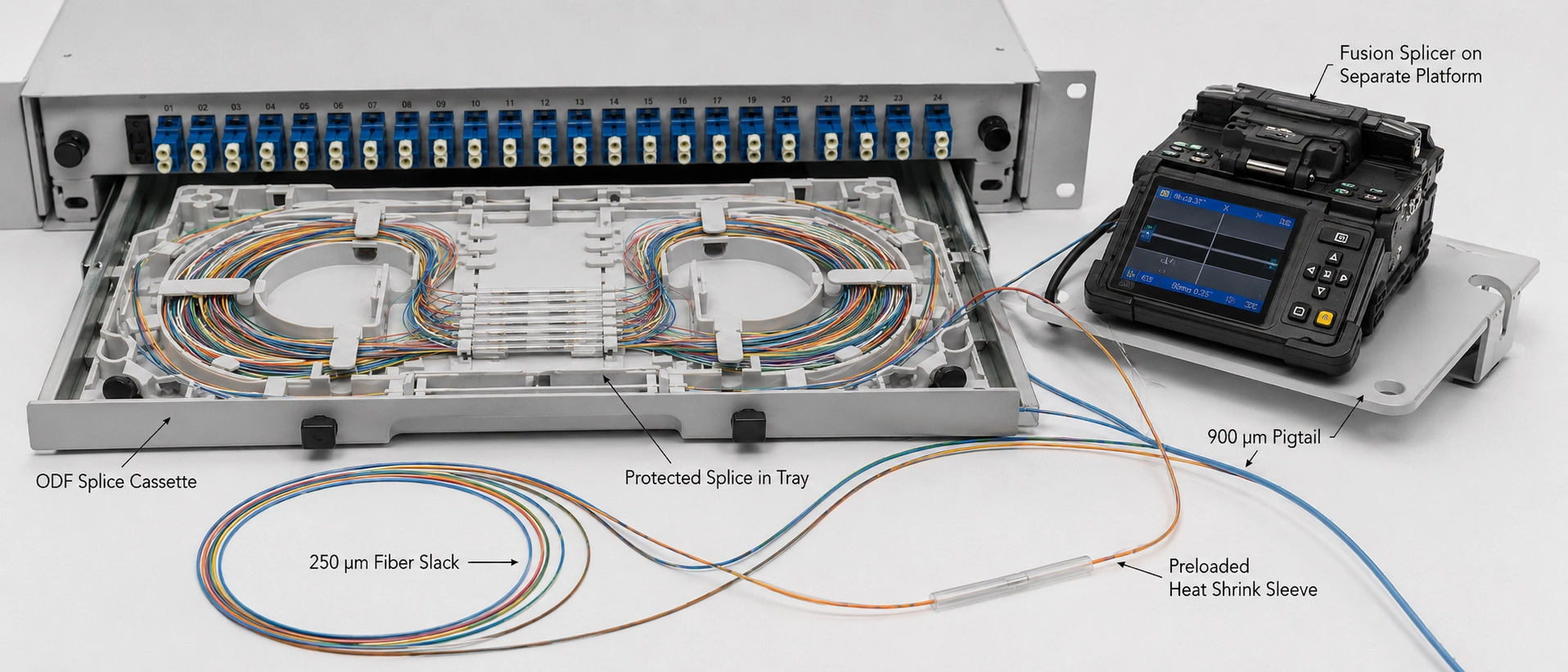

Didelio{0}}tankio sujungimo kasetės
Apsaugotamepluošto košė sujungimo kaseteidizainas, 250 µm maršrutizacija sumažina atskirų skaidulų užimamą tūrį ir palieka daugiau vietos aplink sujungimo laikiklius ir laisvus{1}}saugojimo kelius.
Čia praverčia 12,96 × geometrinis palyginimas. Jis nenumato kasetės talpos. Tai paaiškina, kodėl 650 µm skersmens skirtumas tampa svarbus, kai kartojamas daugelyje atskirų maršruto sekcijų.
Sąlyga – mechaninė apsauga. 250 µm padengtas pluoštas turi likti kontroliuojamo pluošto{2}}valdymo kelyje. Neapsaugoto 250 µm pluošto perkėlimas iš kasetės tik tankio problemą pakeičia mechanine{5}}rizikos problema.
Juostelė ir masinė{0}}sintezės architektūra
Masinės-sintezės sistemos sukurtos taip, kad darbo eigoje kartu judėtų keli pluoštai. Atskiri 900 µm buferiai gali prieštarauti šiam tankio pranašumui.
Mūsų pozicija yra konkretesnė nei įprasta taisyklė „900 µm viduje, 250 µm lauke“:pasirinkite pristatymą, kurį naudoja sandūros architektūra, o ne pastato ribą.
Geriausiai surinkti gali būti naudojami abu dydžiai
A 250 um vs 900 um pluošto košėsurinkimui nereikia tokio pat apsaugos skersmens nuo jungties iki sujungimo. Tai yra straipsnio vidutinės-turinio tikslios-atitikties prierašas, tačiau jame taip pat aprašoma svarbi fizinio dizaino parinktis.
Hibridinė kasetė gali nukreipti 900 µm buferinį pluoštą iš jungties arba adapterio skydelio per sritį, kurioje technikai tvarko atskirus kasetės taškus, tada per nustatytą apsaugotą tašką kasetės viduje pereina į 250 µm dengtą skaidulą, skirtą sandūrų ir laisvo{2} saugojimo sričiai. Sujungimo{4}}šoninė sekcija padidina maršruto tankį, nepriverčiant jungties{5}}šoninės dalies atsisakyti tvarkymo apsaugos.
Tai naudinga, kai viena antklodės skersmens specifikacija yra prašoma išspręsti du skirtingus mechaninius reikalavimus. Galinė pusė turi būti apsaugota nuo tvarkymo, o sujungimo pusėje gali prireikti maršruto tankio.
Todėl pirkimui "250 ar 900 µm?" kartais yra nepilnas. Brėžinyje turėtų būti nurodyta, kur prasideda ir baigiasi kiekvienas pluošto pateikimas ir ar perėjimas yra apsaugotas kasetės.
Diegimo problemos, kurios paprastai iškyla po pirkimo
Techniškai suderinama pluošto specifikacija vis tiek gali sukelti nereikalingų lauko darbų, jei nuėmimo elgesys, apsauga nuo sujungimo ir dėklo geometrija tikrinami tik atvežus medžiagą.
Nuplėšiamumas yra specifikacijos dalis
Du pluoštai, parduodami kaip 900 µm, paruošimo metu gali elgtis skirtingai, nes vardinis išorinis skersmuo nerodo, kaip stipriai buferis yra surištas su apatiniu padengtu pluoštu.
Kai tvirtai laikomo buferio negalima švariai nuimti per reikiamą paruošimo ilgį, technikai neturėtų kompensuoti smarkesniu patraukimu. Trumpesni nuplėšimo segmentai sumažina atviro pluošto apkrovą. Jei paruošimas vis tiek nenuoseklus, prieš montuojant gamyboje reikia peržiūrėti nuėmimo įrankį ir buferio konstrukciją.
Dėl a900 um pluošto pigtail tiekėjasTodėl vien RFQ „900 µm“ yra neišsamus. Nurodykite buferio konstrukcijos arba paruošimo reikalavimą ir patvirtinkite, kad numatytas pašalinimo metodas yra suderinamas su juo.
Sujungimo apsaugos turi tilpti į dėklo laikiklį
Lydymosi sujungiklis tvarko paruoštą stiklą, tačiau vėliau dėklas turi tvarkyti apsaugotą sujungimą. Apsaugos matmenys, rankovių laikiklis ir išvedimo kelias sudaro vieną mechaninę sistemą.
Prieš užsakydami rankoves, patikrinkite sujungimo laikiklio palaikomos apsaugos matmenis. Ne iki galo laikiklyje esanti apsauga gali nustumti pluošto perėjimą link dėklo sienelės ir sukurti nereikalingą lenkimą iš karto šalia apsaugoto sujungimo.
Tai yra naudingiau, nei manyti, kad ilgesnė apsauga yra automatiškai saugesnė.
Patikrinkite dėklą su uždarytu dangčiu
Maršruto išdėstymas, kuris tinka, kai kasetė atidaryta, nebūtinai yra baigta instaliacija.
Po to, kai sujungimai, apsaugai ir laisvumas buvo saugomi, patikrinkite, ar uždarius dangtį nesuspaudžiamos kilpos, nepakeliami pluoštai nuo laikiklių arba nesudaromas staigus perėjimas šalia apsaugos. Čia buferio pasirinkimas nustoja būti katalogo palyginimu ir tampa korpuso{1}}projektavimo sprendimu.

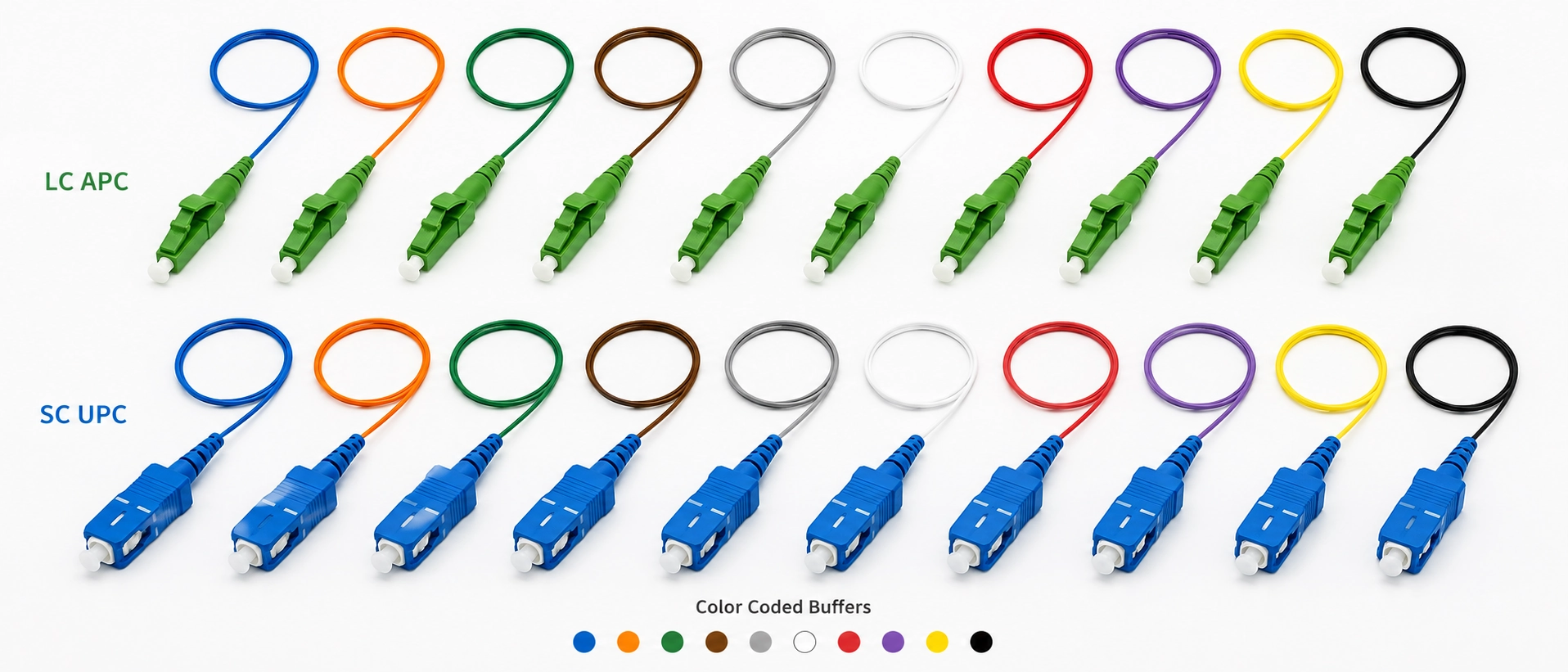

Ką dėtume ant Fiber Pigtail RFQ
Dėl aindividualus pluošto košės surinkimas, nurodant tik „250 µm“ arba „900 µm“, keli kintamieji lieka neišspręsti. Dvi citatos gali atitikti vardinį skersmenį, tačiau skiriasi pluošto tipu, juostelės veikimu, jungties konstrukcija, identifikavimu ir tuo, kaip mazgas iš tikrųjų tinka numatytam dėklui.
Gamybos RFQ turėtų apibrėžti:
- Optinio pluošto tipas, pvz., OS2/G.652.D, G.657.A1/A2, OM3 arba OM4.
- Pluošto pateikimas: 250 µm padengtas pluoštas, 900 µm buferinis pluoštas arba nustatytas perėjimas tarp jų.
- Jungties tipas, pvz., LC, SC arba FC.
- Lenkiškas tipas, UPC arba APC, jei taikoma.
- Skaidulų skaičius ir identifikavimas/spalvų seka. Kai identifikavimas turi atitikti kabelių įrenginį, aiškiai apibrėžkite susitarimą. Mūsųšviesolaidžio spalvų kodo vadovasdengia šį sluoksnį.
- Pigtail ilgis ir reikalinga tolerancija.
- Galutinio jungiamojo mazgo optiniai priėmimo kriterijai.
- Diegimo aplinka ir korpuso tipas, pvz., ODF, sujungimo kasetė, FTTH terminalo dėžutė arba išorinė{0}} gamyklos uždarymo sąsaja.
Šie laukai apsaugo nuo specifikacijų dviprasmiškumo, tačiau jie vis tiek negali įrodyti, kad mazgas fiziškai bus nukreiptas per tam tikrą gaubtą.
Dėl ašviesolaidis, skirtas telekomunikacijų įrengimui, pridėjus dėklo brėžinį arba aiškią maršruto nuotrauką prie RFQ, tiekėjui pateikiama informacija, kurios negalima pateikti tekstinėje specifikacijoje: jungties išėjimo kryptį, buferio perėjimo vietą, įvorės{0}}laikiklio geometriją ir galimą kelią laisvų vietų saugojimui.
Pasirinkite pagal diegimo architektūrą, o ne pagal įprotį
| Dislokavimo situacija | Pradinis pasirinkimas | Inžinerinė priežastis |
|---|---|---|
| 250 µm OSP magistralė į įprastą ODF | 900 µm košė | Lengvesnis individualus valdymas; Nuo 250 µm- iki 900 µm sujungimas yra normalus |
| Mažas-FTTH langelis su tinkama maršruto parinkimo vieta | Paprastai 900 µm | Didžiausias tankis retai yra kontroliuojantis apribojimas |
| Kompaktiška didelio{0}}tankio kasetė | Pirmiausia įvertinkite 250 µm | Sumažina maršruto masę saugomoje erdvėje |
| Juostos arba masinio{0}}sintezės išdėstymas | 250 µm/juostos architektūra | Išsaugo sujungimo metodo tankio pranašumą |
| Pluoštas pakartotinai tvarkomas už apsaugoto dėklo | Nei vienas, nei kitas neturėtų būti numatytasis | Naudokite atitinkamą apvalkalą arba mechaniškai apsaugotą virvelę |
Naudingiausias signalas, kad sugedo numatytasis 900 µm, nėra savavališkas skaidulų{1}}skaičio slenkstis. Tai maršruto konfliktas. Jei suplanuotos 900 µm sekcijos neleidžia dėklo viduje atsirasti reikiamam laisvumui, apsaugai arba dangtelio tarpui, įvertinkite 250 µm architektūrą.
Prieš išleisdami didelį skaičių-250 um vs 900 um pluošto košėspecifikaciją, palyginkite ją su tikru dėklo brėžiniu. Jungties išėjimas, movos-laikiklio padėtis, buferio perėjimas ir saugomas laisvumas turi veikti vienu metu, kai dangtelis užsidaro.
Jei instaliacijai iš tikrųjų reikia apvalkalo virvelės, o ne kasetės, FB-LINKšviesolaidinio kabelio konfigūracijosapima atitinkamas jungties, skaidulų ir apsaugos parinktis.
DUK
Koks pagrindinis skirtumas tarp 250 µm ir 900 µm pluošto košės?
900 µm košelė prideda apsauginį buferį aplink maždaug 250 µm padengtą pluoštą, todėl praktiniai skirtumai yra valdymas, mechaninė apsauga, pašalinimas ir dėklo tankis, o ne optinės savybės.
Ar galiu sujungti 250 µm pluoštą su 900 µm košele?
Taip. Jei apatiniai optiniai pluoštai yra suderinami, apsauginiai sluoksniai pašalinami iš sujungimo srities prieš sulydant paruoštus stiklo pluoštus.
Ar 900 µm košė turi mažesnį įterpimo nuostolį?
Ne. Pats buferio skersmuo nesumažina įterpimo nuostolių; optinis našumas priklauso nuo skaidulų suderinamumo, sujungimo kokybės, jungties kokybės ir likusio optinio kelio.
Kuris buferio dydis yra geresnis didelio{0}}tankio sujungimo kasetei?
250 µm pluošto košė paprastai yra geresnis pradinis taškas, kai pagrindinis apribojimas yra apsaugota maršruto erdvė, o 900 µm yra praktiška, kai reikia tvarkyti daugiau ir yra pakankamai vietos dėkle.
Kokio dydžio buferį turėčiau naudoti standartiniame ODF?
900 µm košelė paprastai yra praktiškas standartinio ODF su pakankama maršruto erdve ir individualiu sintezės sujungimu numatytasis pasirinkimas.
Prieš užšaldant „Pigtail“ specifikaciją
Buferio dydis turėtų būti nuspręstas prieš tai, kai „Pigtail“ tampa fiksuota pirkimo{0}}užsakymo eilute. Šiame etape dėklas, rankovių laikiklis, pašalinimo darbo eiga ir maršruto kelias jau galėjo nustatyti, kuris pateikimas yra praktiškas.
Dėl tikrojo250 um vs 900 um pluošto košėprojektą, pateikite FB-LINK jungtį ir poliravimą, optinio pluošto specifikaciją, reikalingą skaidulų pateikimą, skaidulų skaičių, košės ilgį ir dėklo arba korpuso brėžinį. Šios įvestys leidžia peržiūrėti siūlomą konstrukciją, kad ji atitiktų sujungimo-pusės ir pabaigos-pusės reikalavimus, prieš užfiksuojant specifikaciją.
Jei reikia konkrečių projektų-kasės bandymo dokumentų, nuplėšimo elgesio ar surinkimo leistinų nuokrypių, aiškiai nurodykite juos RFQ ir paprašykite patvirtinimo dėl tikslios siūlomos košės konstrukcijos. Nemanykite, kad bandymo teiginys, paskelbtas kitam pluošto rinkiniui, automatiškai taikomas perkamam košeliui.
