Kaip sujungti pluošto kotelius pataisų skydelyje: procedūra, išlaikymo kriterijai ir priėmimo ribos

Dauguma to, kas pasiekia mūsų programų stalą, nėra sujungimo problema. Tai pirkimo ar planavimo problema, kuri išryškėjo tik tada, kai ekipažas stovėjo prie sujungimo su jau atidarytu kabeliu. Trys patikrinimai trunka dešimt minučių ir pašalinami beveik visi.

Trys gedimų režimai sudaro daugumą skundų ir grąžinimų, kuriuos tvarkome, ir visi trys nusprendžiami prieš kas nors atidarant kabelį: skydelis, užsakytas kaip tiesioginio-užbaigimo važiuoklė, kai projekte buvo numatyti sujungimo dėklai, kelių režimų košės rinkinys, užsakytas prie vieno-režimo bagažinės, nes užsakyme buvo nurodytas spausdinimas, spalva ir 0, o ne ant kojos 9 mm. kainos pagrindo, kol dėklas nebeužsidaro nesuspaudęs. Nė vienas iš trijų nėra pataisomas geresniu sujungikliu.

Visų pirma skydelio pasirinkimas yra pirkimo sprendimas, priimtas likus kelioms savaitėms iki kas nors atidarant kabelį, todėlpasirenkant sujungimui{0}}paruoštą pataisų skydelį arba ODFpriklauso sujungimo planui. Režimo suderinamumas yra toks pat sprendimas:Skirtumas tarp vieno{0}}režimo ir daugiamodio košės konstrukcijosyra nustatytas užsakymo etape, o ne prie dėklo.

Pigtail nutraukimo atvejis yra gamybos, o ne patogumo argumentas. Įvorės galo- paviršiaus geometrija, reiškianti kreivio spindulį, viršūnės poslinkį ir pluošto aukštį, nustatyta poliravimo įrangoje, kurioje vienu metu veikia dešimtys jungčių, valdomo slėgio ir plėvelės seka.

Tai, ką galime tiksliai pasakyti, yra specifikacija ir procesas. Kiekvienas nutrauktas mūsų linijos mazgas prieš pakuojant praeina galinį-veido patikrinimą, įterpimo praradimo matavimą, grąžinimo praradimo matavimą, tęstinumo, poliškumo patikrinimą ir spalvų{2}}sekos patvirtinimą. Vieno -režimo specifikacijų ribos yra Mažesnės arba lygios 0,2 dB įterpimo nuostoliai ir didesnis arba lygus 50 dB grįžtamojo ryšio praradimas UPC, mažesnis arba lygus 0,3 dB ir didesnis arba lygus 60 dB APC. Tai yra lubos, įrašytos į produkto specifikaciją, o ne nurodytas lauko vidurkis. Išmatuotas paskirstymas priklauso partijos įrašui, kuris siunčiamas kartu su užsakymu, o paprašius atsiųsime anoniminę partijos ataskaitą su bandymo bangos ilgiu ir prietaiso tipu, nes paskirstymas, kurį galite patikrinti, yra vertas daugiau nei tinklaraščio pastraipoje cituojamas skaičius.

Lauko{0}}poliruota jungtis gali pasiekti šiuos skaičius. Ko ji negali padaryti, tai nuosekliai, jungtis po jungties, liepos mėnesį ant stogo pasiekti su rankiniu poliravimo rituliu ir be interferometro. Dėl šios konsistencijos yra visa priežastis, dėl kurios gamykloje{3}}užbaigtas pluoštas, sujungtas su kamienu, plaka, tiesiogiai baigdamas kamieną. Fonas įjungtaskam naudojamas pluošto košės visose FTTH, ODF ir duomenų centrų konstrukcijosedengia komponento pusę. Šiame straipsnyje kalbama apie procedūrą.

Nustačius pagrindinę kompetenciją, vartojimo būklė tampa pakartojamu sujungimo rezultatų nukrypimo šaltiniu. Stebimas signalas nėra vienas blogas jungtis. Tai tendencija: apskaičiuotas nuostolis nuolat didėja antroje dėklo pusėje arba pranešama, kad skilimo kampas mažėja per tris jungtis iš eilės. Kai pamatysite bet kurį iš jų, sustokite ir patikrinkite ašmenų padėtį bei lankų skaičių prieš ką nors keisdami savo techniką.

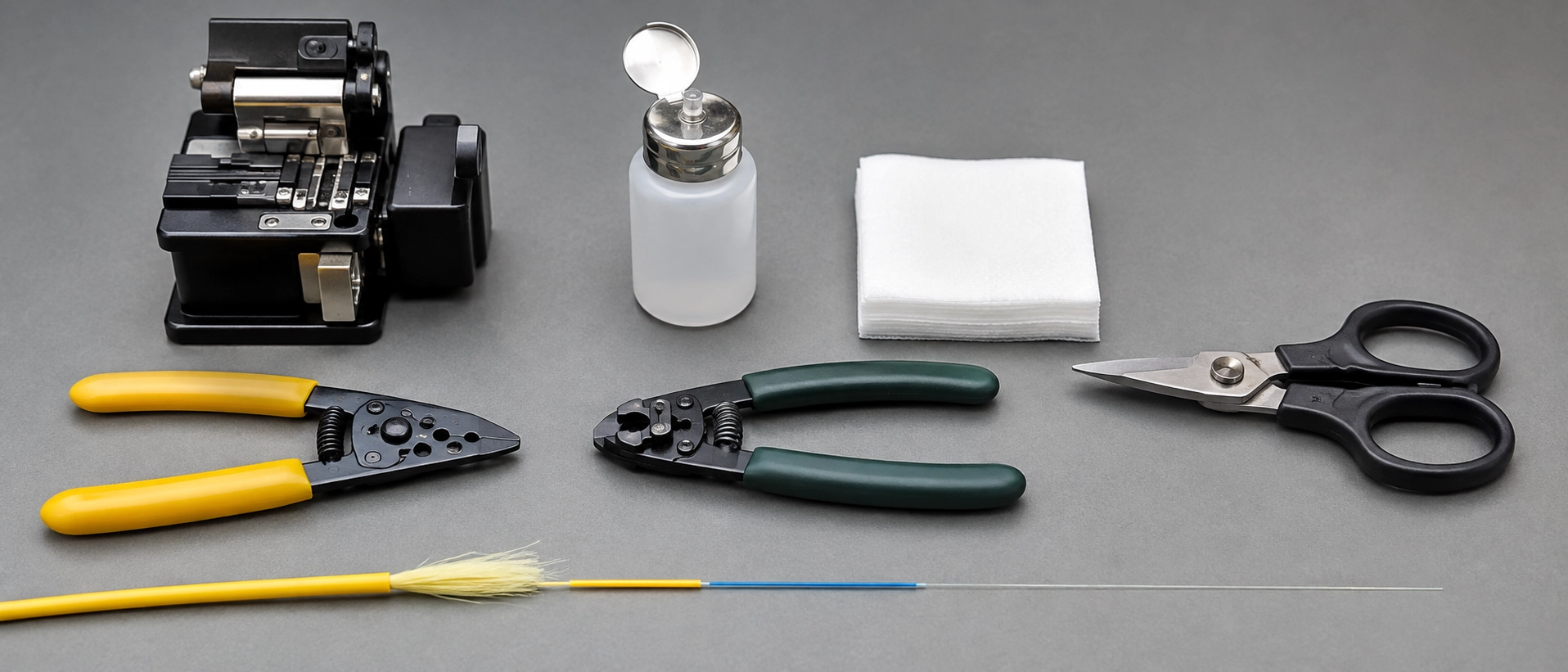

Žemiau esančioje lentelėje išvardijami, ko reikia suolui, ir, dar naudingiau, kai kiekvienas daiktas nustoja būti patikimas, o kiekviena figūra iš tikrųjų remiasi autoritetu.

Vieną detalę verta aiškiai nurodyti, nes klydus įguloms kainuoja valandą: nuo karščio susitraukianti įvorė{0}}eina ant pluoštopriešpluoštas patenka į sandūrą. Po to prisiminus neatsigaunama.

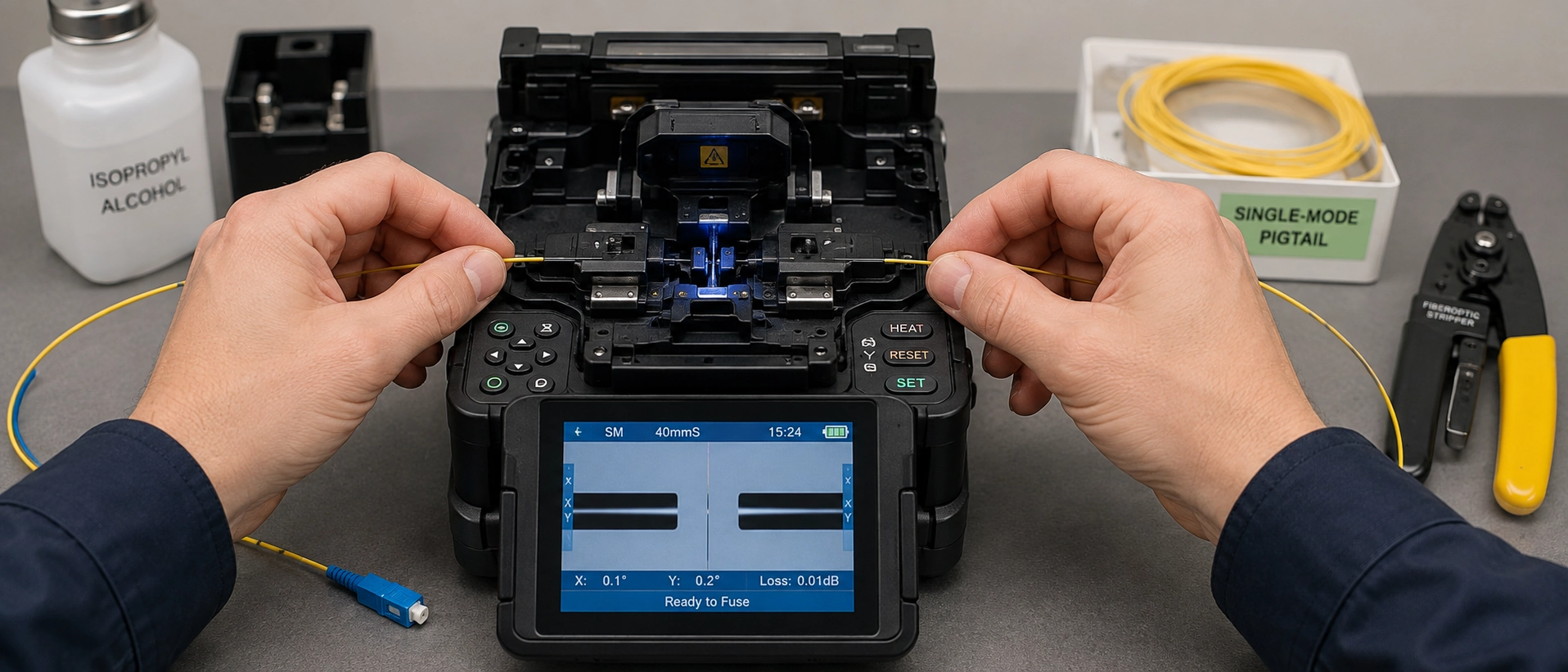

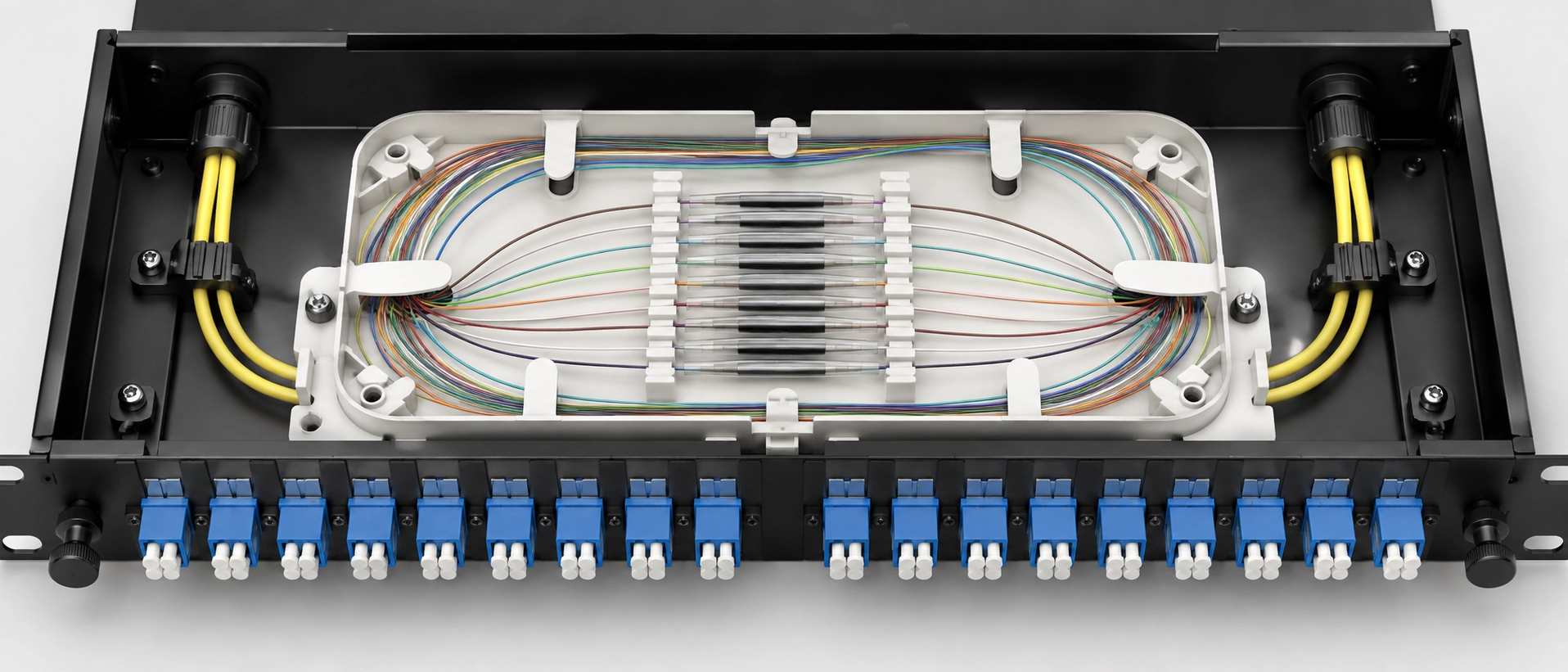

Tai yra darbo tvarka, kuri naudojama, kai sujungiame -pluošto košes klientų bandymų metu ir kvalifikuodami pavyzdžius mūsų pačių taikomųjų programų laboratorijoje, ant 12-pluošto ir 24-pluošto laisvo vamzdelio bagažinės į 1U ir 2U dėklų gaubtus su 40 mm ir 60 mm apsauginėmis movomis. Kiekvienas veiksmas turi atitikties kriterijų ir pakartotinio paleidimo trigerį, nes seka be sprendimo taškų yra tik aprašymas. Ta pati tvarka taikoma FTTH gnybtų dėžučių vieno režimo sujungimo procedūrai, kai keičiasi tik dėklų skaičius ir skaidulų skaičius.

Matoma linija, iškilimas ar burbulas reiškia, kad reikia iš naujo-skilti, o ne iš naujo{1}}šildyti.

Du šios sekos sprendimo taškai nusipelno pabrėžti. Sujungiklio įvertinimas 8 veiksme yra įvertinimas, gautas atliekant vaizdo analizę, o ne matavimas. Tai puikiai tinka nuspręsti, ar perdaryti sąnarį vietoje, ir tai nėra priėmimo įrodymas. 10 veiksmas yra sąmoningai užsakytas taip, kad ženklinimas būtų atliktas prieš bandymą, nes bandymų ataskaitos, kurių negalima atsekti iki prievado, yra užmaskuotos.

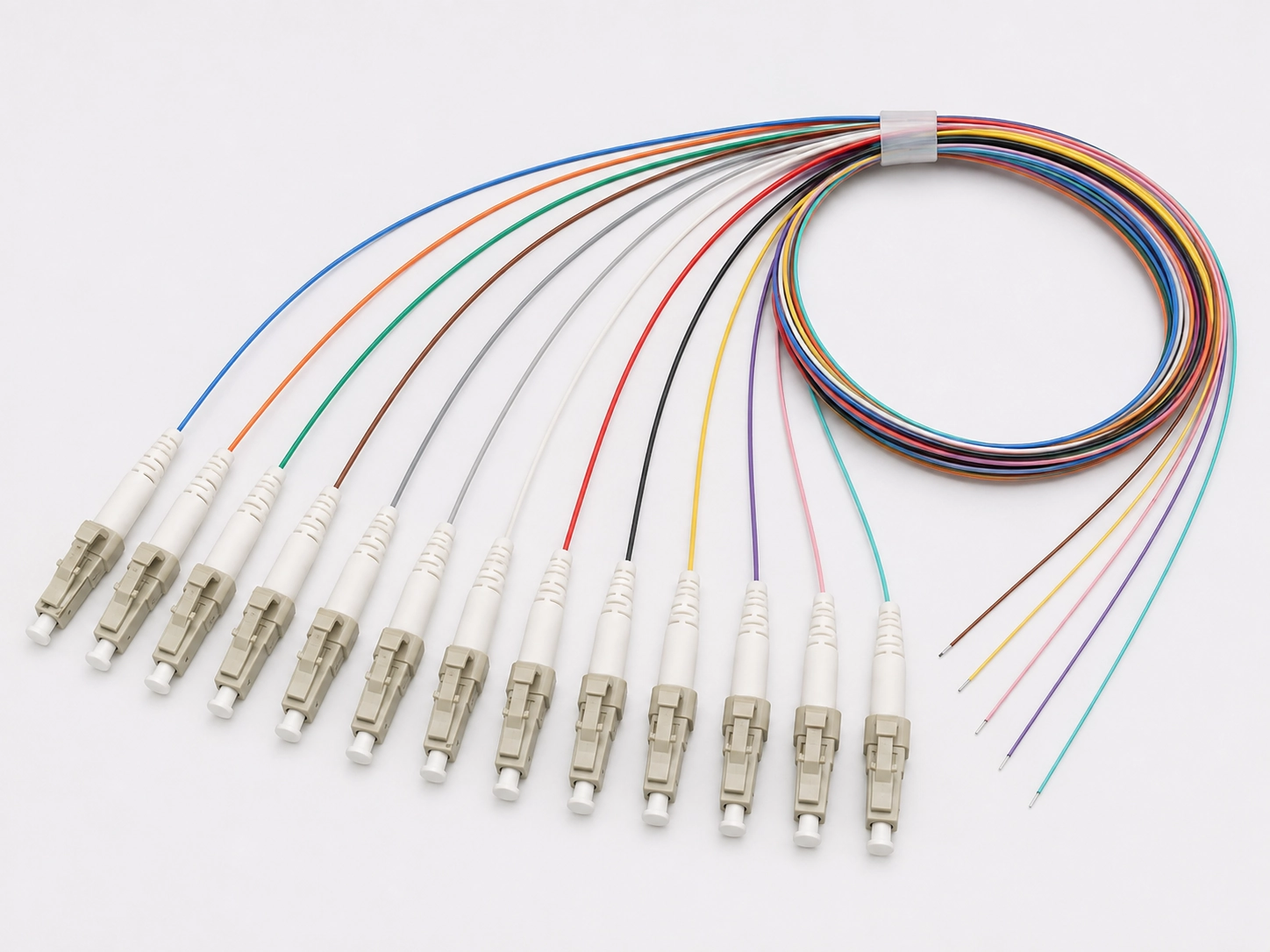

Fiber Pigtail spalvų seka ir teisingas poliškumas pirmą kartą

Spalvos atpažinimas yra pigiausias klaidų prevencijos{0} mechanizmas atliekant procedūrą ir veikia tik tada, kai košės rinkinys atitinka tą pačią tvarką kaip ir bagažinė. Dvylikos -padėčių seka, nurodyta ANSI/TIA-598-D, yra mėlynos, oranžinės, žalios, rudos, skalūno, baltos, raudonos, juodos, geltonos, violetinės, rožinės, vandens spalvos, o kabeliai virš dvylikos skaidulų kartoja seką kiekviename buferiniame vamzdelyje ir prideda žymeklio žymėjimą.



Kiekvienas, kuris sugalvoja, kaip montuoti 12 skaidulų košę pataisų skydelyje, turėtų laikyti spalvų rinkinį kaip specifikacijos elementą, o ne kaip patogumą lauke. Galioja du įspėjimai. IEC ir TIA susitarimai sutampa ne visose vietose, todėl konstrukciją, kurioje vienos konvencijos kabelis sumaišomas su kitos linijos laidais, reikia užrašyti atvaizdavimą prieš sujungimą, o ne atrasti bandymo metu. Ir susitarimas, kuris ateina, yra tas, kuris pavadintas pirkimo užsakymu. Mes tiekiame12 spalvų košelių rinkiniaiį bet kurią seką, o tai reiškia, kad sprendimas priimamas RFQ, o ne dėkle.

Naudokite 0,1 dB vienai jungtiei kaip darbo taikinį, kai sujungiate pluošto kojeles, ir tikėkitės, kad šiuolaikiškas šerdies-lyginimo sujungiklis ant švaraus vienmo -režimo stiklo bus gerokai žemiau jo. Tačiau sutarties priėmimas vyksta pagal projekto specifikaciją ir joje pavadintą leidimą, o ne šią pastraipą. Apyvartoje yra trys slenksčiai, jie gaunami iš labai skirtingų institucijų dokumentų, o projekto byla nusprendžia, kuri iš jų taikoma.

Toliau pateikiama praktinė taisyklė: projekto specifikacija lenkia kiekvieną bendrąjį šios lentelės skaičių, įskaitant mūsų. Kai šie du nesuderinami, laimi specifikacija ir ginčas baigtas.

Skirtumas tarp 0,3 dB ir 0,05 dB yra ta vieta, kur vyksta ginčai dėl priėmimo, o priežastis yra aritmetinė. PON jungtis, turinti didelį padalijimo koeficientą, po skirstytuvo praradimo, jungčių porų ir maršruto slopinimo lieka nedidelė, todėl kiekvienas bendras nusileidimas ties 0,15 dB, o ne 0,05 dB, išleidžia biudžetą, kurio prireiks būsimam mazgui. 90 metrų komerciniame LAN bėgime ta pati jungtis nėra svarbi.

Dar vienas aritmetikos gabalas, išdėstytas atsargiai. Blogiausiu-atveju biudžetas, apskaičiuotas pagal standarto didžiausias leistinas vertes, sujungta jungties pora, esant 0,75 dB, suvartoja daugiau nei dvigubai daugiau nei sujungimas, kai yra 0,3 dB, todėl jungties sąsaja, o ne jungtis, yra didesnė eilutė. Tikrieji komponentai paprastai veikia daug geriau nei bet kurios lubos, todėl kiekvienos mūsų siunčiamos pluoštinės košės jungties galas yra matuojamas, o ne numanomas.

Kai sertifikuojate pluošto sujungimus, egzistuoja dvi bandymo pakopos, kurios nėra keičiamos. 1 pakopa yra įterpimo praradimo sertifikatas su optinio praradimo testo rinkiniu, ir tai patvirtina nuorodą. 2 pakopa yra OTDR apibūdinimas ir yra diagnostinė. Pėdsakas, rodantis kiekvieną sandūrą žemiau 0,05 dB, yra naudingas įrodymas ir nepakeičia 1 pakopos rezultatų.

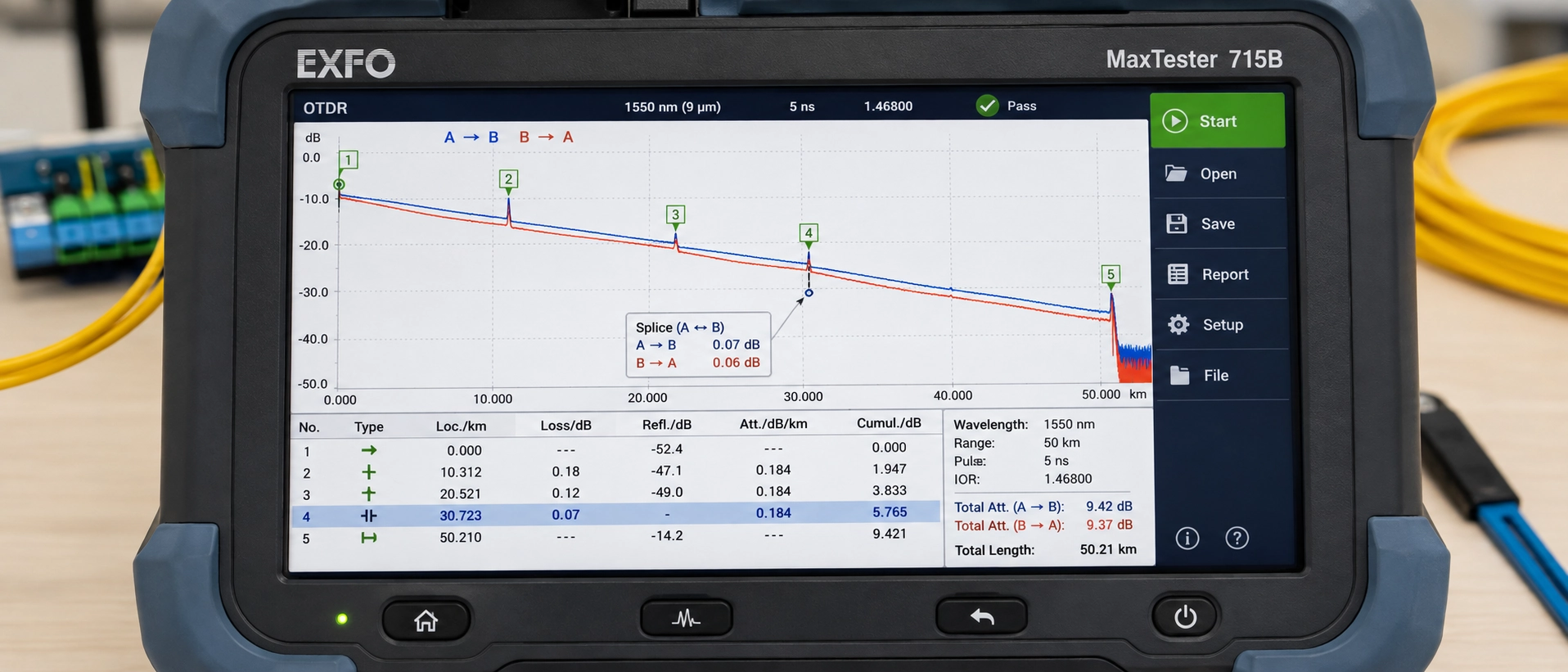

Antroji taisyklė sugauna daugiau ekipažų nei pirmoji. OTDR sandūrų nuostoliai turi būti išmatuoti iš abiejų krypčių ir apskaičiuoti vidurkį. Tai yra matavimo metodas, kurio pagrindu atliekama procedūra, o vienos krypties rezultatai, gauti naudojant skirtingą skaidulą turinčioje nuorodoje, yra ne tik netikslūs, bet ir klaidingi nuspėjama kryptimi (Corning). Tai atveda mus prie skaitymo, dėl kurio geri technikai perdaro gerus sąnarius.

OTDR nematuoja sujungimo praradimo ant pluošto košelės jungties. Jis matuoja atgalinį sklaidą abiejose įvykio pusėse ir daro išvadą apie nuostolius iš žingsnio. Kai dviejų skaidulų režimo lauko skersmenys skiriasi, jų atgalinės sklaidos koeficientai skiriasi ir numanomas žingsnis yra užterštas tuo skirtumu.

Matuojant nuo didesnio-MFD pusės link mažesnio, prietaisas praneša apie akivaizdų padidėjimą, ty galią, kurios negali būti. Matuojant kitu būdu, jis praneša apie padidintą nuostolį. Dviejų krypčių vidurkis pašalina artefaktą ir palieka tikrąją figūrą.

Kategorijos{0}}lygio palyginimas nėra pakankamas režimo lauko skirtumo įrodymas, todėl dauguma laukų paaiškinimų suklysta. ITU-T reikalauja, kad vardinis MFD ir tolerancija būtų deklaruota esant leistinam diapazonui esant 1310 nm, o standartinių vieno -režimo ir lenkimo-nejautrių kategorijų leistini diapazonai sutampa (ITU-T G.652). Persidengimas nėra teorinis: Corning SMF-28 Ultra deklaruoja 9,2 ± 0,4 μm esant 1310 nm, o visiškai atitinka G.652.Dirviršija G.657.A1 lenkimo reikalavimą, todėl „G.657 pluoštas“ nieko nepasako apie režimo lauką, į kurį sujungiate. Kiti nejautrūs dizainai, ypač B kategorijos, yra žemesni.

Taigi darbo taisyklė nėra „tikėtis stiprintuvo, kai G.657 atitinka G.652“. Tai yra: perskaitykite deklaruotą vardinį MFD abiejuose duomenų lapuose, magistralinio kabelio ir jungties, ir tikėkitės krypties asimetrijos, kai šios dvi deklaruotos vertės reikšmingai skiriasi. Kategorijų pavadinimai jus suklaidins, o duomenų lapai - ne. Štai kodėl mes spausdiname pluošto rūšį G.652D, G.657A1 arba G.657A2 ant košės specifikacijos ir kodėl tiekėjo prašymas deklaruoto MFD yra pagrįstas, o ne pedantiškas klausimas.

Naudokite jungčių sujungimą-, o ne skaidulų sujungimą, kai dėklo padėtis, o ne optiniai nuostoliai ar vieneto kaina, yra privalomas apribojimas. Jungčių sujungimui-nereikia išorinės apsauginės movos ar laikiklio padėties, kad būtų galima laikyti („Fluke Networks“.), o 1U korpuse su padėklu, kuriame jau yra visas jungčių komplektas, tai yra lemiama.

Riba eina priešingai, esant keturioms sąlygoms: skydelio plotas yra pakankamas, kaina už nutraukimą svarbi atsižvelgiant į tūrį, jungties sąsają gali tekti pakeisti vėliau gamyklos eksploatavimo metu arba norite, kad jungties galas būtų gamykloje{0}}išbandytas gaminys su dokumentuotais nuostolių skaičiais, o ne lauke{1}}pagamintas.

Dėl trijų diegimo situacijų pluošto sujungimas ir sujungimas{0}}priima sprendimą dėl jungties plokštes betono. FTTH spintelėje arba gnybtų dėžutėje pirmenybė teikiama košėms, kai dėžutė pristatoma su integruotu dėklu, laikiklio skaičius apima pluoštų skaičių bent vienoje atsarginėje padėtyje, perkamos rankovės ilgis iš tikrųjų telpa tame laikiklyje, o dizainas reikalauja gamyklinės{2}}jungties prievade. Pakeiskite bet kurį iš jų ir{4}}pakartokite palyginimą. Nešančiojoje ODF prie duomenų centro įėjimo įeinanti gamykla paprastai sujungiama prie plokščių, kuriose yra gamyklinių{6}}galų, o architektūroje daroma prielaida, kad yra padėklai, todėl visi, kurie klausia, kaip sujungti pluošto kasytes ODF, dirba projekte, kuris jau atsakė į šį klausimą. Suspaustame įmonės IDF, kur nurodytas 1U skydas 48 skaiduloms, aritmetika dažnai neužsidaro, o tikrasis pasirinkimas yra tarp gilesnio gaubto ir jungčių sujungimo{10}}. Šis kompromisas atsilieka{12}}taip patlyginant pataisų skydelį su ODFprojektavimo etape.

Ar aritmetika užsidaro jūsų konkrečiu atveju, priklauso nuo trijų kintamųjų, kurių negali pateikti joks bendras straipsnis: jūsų dėklo talpos, naudojamos apsauginės movos ilgio ir maršruto nuo laikiklio iki adapterio. Atsiųskite mums skydelio modelį, dėklų skaičių ir skaidulų skaičių, o mes palyginsime laisvumo ir ilgio skaičiais su tais trimis ir atsiųsime rekomenduojamą dėklo ilgį bei pluoštų seką kartu su matavimo darbalapiu, kurį naudojome ten patekdami.

Aštuonios specifikacijų eilutės nustato, kaip pluoštas elgiasi ant stendo, ir kiekviena iš jų vėliau pasirodo kaip greitis arba perdirbimas ant dėklo.

Tam pačiam pirkimo užsakymui priklauso dvi dokumentų eilutės: kiekvienos -partijos arba-vieneto bandymo įrašai, apimantys įdėjimo praradimą ir grąžinimo praradimą, ir atitikties sertifikatas. Abu yra standartiniai mūsų rezultatai, o ne išimtys, todėl pokalbis dėl priėmimo yra trumpas, kai peržiūrimi paties kliento OTDR rezultatai.

Jei norite pamatyti, kaip tie dokumentai iš tikrųjų atrodo prieš įsipareigodami tiekėjui, paprašykite mūsų apasirinktinė šviesolaidinė košėspecifikacijų lapą kartu su pavyzdžiu IL ir RL bandymo ataskaita iš panašios partijos. Tai greitesnis būdas įvertinti gamintoją nei bet koks duomenų lapo teiginys, įskaitant šiame straipsnyje pateiktus.
