In anFBT skirstytuvas vs PLC skirstytuvasPalyginus, nė viena technologija nėra automatiškai geresnė kiekvienam šviesolaidiniam tinklui. FBT paprastai yra pirmoji galimybė įvertinti, kai projektui reikia mažo prievadų skaičiaus, apibrėžto bangos ilgio lango arba nevienodo padalijimo, pvz., 10/90. PLC paprastai yra geresnis pasirinkimas vienodam, didelio-tankio padalijimui, plačios bangos ilgio aprėpčiai ir pastoviam išvesties našumui FTTH ir PON tinkluose.
Sprendimas neturėtų būti grindžiamas vien technologijos pavadinimu ar vieneto kaina. Prievadų skaičius, padalijimo modelis, maksimalus įterpimo praradimas, vienodumas, veikimo bangos ilgiai, pakuotės tipas, jungties praradimas ir visas optinis biudžetas turi įtakos skirstytuvo tinkamumui.
Skaitytojai, kuriems reikia platesnės įžangos, pirmiausia gali tai peržiūrėtioptinių skirstytuvų tipų ir veikimo principų vadovas. Toliau pateiktuose skyriuose daugiausia dėmesio skiriama tam, kuo skiriasi FBT ir PLC dizainai ir kaip tuos skirtumus paversti pateisinamu pasirinkimu.
FBT arba PLC: greito pasirinkimo vadovas
| Projekto reikalavimas | Technologija, kurią pirmiausia reikia įvertinti | Priežastis |
|---|---|---|
| Nevienodas padalijimas, pvz., 5/95, 10/90 arba 20/80 | FBT | FBT jungtys dažniausiai yra skirtos asimetriniam optinės galios paskirstymui. |
| Paprastas 1 × 2 padalijimas tam tikru bangos ilgiu | FBT arba PLC | Abu gali veikti; palyginkite garantuotus nuostolius, pralaidumą, paketą ir bendrą įdiegimo kainą. |
| Lygus 1×8, 1×16, 1×32 arba 1×64 pasiskirstymas | PLC | PLC technologija puikiai tinka kompaktiškam, dideliam{0}}skaičiui ir vienodam vienodam padalijimui. |
| FTTH tinklas, palaikantis kelis PON bangos ilgio planus | PLC | Plačiajuosčio ryšio PLC produktai paprastai nurodomi plačiame{0}}vieno režimo veikimo diapazone. |
| Stebėjimo čiaupas, kuris turi išlaikyti didžiausią galią perėjimo kelyje | FBT | Asimetriškas sujungimo koeficientas gali stebėti tik nedidelę procentinę dalį. |
| Lauko spintelė arba uždarymas | Kvalifikuotas baigtas surinkimas | Tinkamumas naudoti lauke priklauso nuo pakuotės, sandarinimo, apsaugos ir kvalifikacijos, o ne vien nuo PLC ar FBT technologijos. |
| Mažiausia pradinė komponento kaina | Konkretaus projekto{0}}lyginimas | Sujungimas, sujungimas lauke, gaubto erdvė, bandymų reikalavimai ir pakeitimo darbas gali viršyti vien komponentų kainą. |
Ką veikia optinis skirstytuvas?
Optinis skirstytuvas yra pasyvus komponentas, paskirstantis įvesties optinę galią tarp dviejų ar daugiau išvesties skaidulų. Jis nestiprina, negeneruoja ir elektroniniu būdu neperjungia signalo. Todėl kiekviena išvestis gauna mažesnę optinę galią nei įvestis, net jei pats įrenginys neturi gamybos nuostolių.
Optiniai skirstytuvai naudojami FTTH, GPON, XGS-PON, optiniuose paskirstymo tinkluose, stebėjimo nuorodose ir kitose taško{1}}į{2}}daugiataškėse sistemose. Konfigūracijos gali būti parašytos kaip 1×2, 1×8 arba 2×16, kur pirmasis skaičius nurodo įvesties skaičių, o antrasis – išvesties skaičių.
Sąlygosjungtisirskirstytuvaskartais sutampa. Jungiklis gali sujungti arba padalyti optinę galią, o skirstytuvas dažniausiai naudojamas, kai pagrindinis tikslas yra paskirstymas keliems išėjimams. Išsamesnį šių įrenginių parametrų paaiškinimą rasite šiame vadovešviesolaidinės jungties ir skirstytuvo specifikacijos.

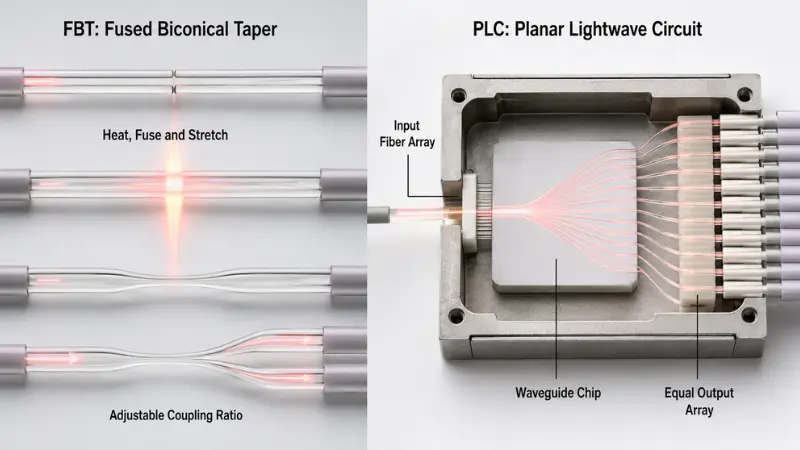

Kaip veikia FBT ir PLC skirstytuvai?
FBT skirstytuvo technologija
FBT reiškiaLydytas bikoninis kūgis. Gamybos metu du ar daugiau optinių skaidulų išlygiuojami, kaitinami, sulydomi ir ištempiami, kad būtų sukurta kūginė jungties sritis. Gamybos procesas kontroliuoja, kaip optinė galia perduodama tarp skaidulų.
Kadangi movą galima reguliuoti, FBT įrenginiai yra ypač naudingi esant nevienodiems santykiams. Komerciniai produktai gali būti skirti 50/50, 40/60, 20/80, 10/90 ar kitiems nurodytiems paskirstymams. Pavyzdžiui, AFL skelbia lydyto plačiajuosčio ryšio jungtis, kurių sujungimo koeficientas yra nuo 5% iki 50%. Tai yra produktų-šeimos pavyzdys, o ne universali kiekvieno FBT įrenginio specifikacija.Oficiali AFL plačiajuosčio ryšio jungties informacijapateikia atitinkamą taikymo sritį ir kvalifikaciją.
Kompaktiškas1×2 FBT šviesolaidinis skirstytuvastodėl gali tikti stebėjimo čiaupui,{0}}mažo skaičiaus šakai arba programai, kur dviem keliais reikia skirtingų galios lygių.
FBT veikimas vis tiek turi būti vertinamas pagal faktinį duomenų lapą. Kai kurie gaminiai yra optimizuoti tam tikro bangos ilgio langams, taip pat yra kvalifikuotų plačiajuosčių konstrukcijų. Netikslu manyti, kad kiekvienas FBT skirstytuvas turi tokį patį bangos ilgio jautrumą, temperatūros diapazoną arba prievadų skaičiaus apribojimą.
PLC skirstytuvo technologija
PLC reiškiaPlokštuminė šviesos bangų grandinė. PLC skirstytuvas naudoja optinius bangolaidžius, suformuotus ant lusto. Įvesties pluošto matrica ir išvesties pluošto matrica yra tiksliai sulygiuotos su lustu, sujungtos ir apsaugotos galutinio paketo viduje.
Ši struktūra puikiai tinka vienodam galios paskirstymui daugelyje išėjimų. Pavyzdžiui, paskelbta AFL PLC skirstytuvų šeima nurodo veikimą 1260–1650 nm, netgi padalijimą per nurodytą dažnių juostos plotį, žemą PDL ir konfigūraciją, besitęsiančią nuo 1 × 4 iki 2 × 32. Šie skaičiai taikomi tai gaminių šeimai ir neturėtų būti traktuojami kaip kiekvieno PLC skirstytuvo garantija.AFL PLC skirstytuvo specifikacijataip pat nurodo, kad jo nurodytos įterpimo{0}}praradimo vertės neapima jungčių.
Pirkėjai gali peržiūrėti turimusPLC skirstytuvo gaminių asortimentassuderinant prievadų skaičių, jungtį, košę ir pakuotės reikalavimus.

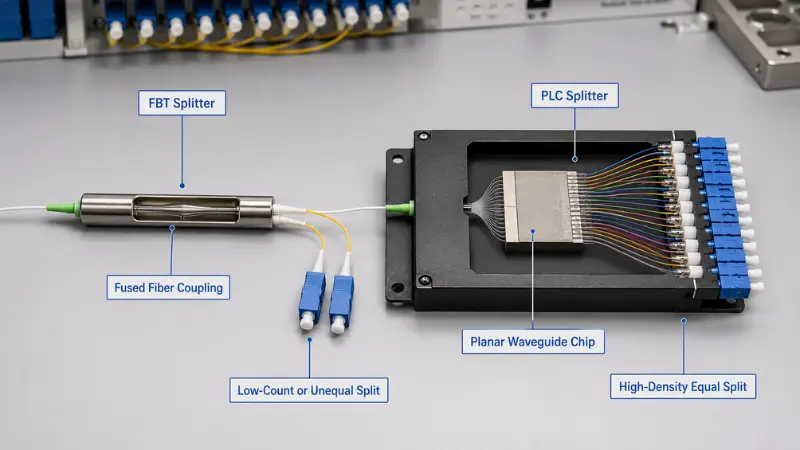

FBT skirstytuvo ir PLC skirstytuvo palyginimas
| Palyginimo faktorius | FBT skirstytuvas | PLC skirstytuvas |
|---|---|---|
| Optinė struktūra | Lydyti ir kūginiai optiniai pluoštai | Bangolaidžio grandinė su suderintomis įvesties ir išvesties skaidulų matricomis |
| Tipiškas padalijimo modelis | Lygus ar nelygus | Dažniausiai lygūs |
| Stipriausias pritaikymas | Mažas{0}}šakų skaičius ir asimetriniai čiaupai | Vienodas, didelio{0}}tankio pasiskirstymas |
| Bangos ilgio elgesys | Labai priklauso nuo pasirinkto gaminio dizaino ir bangos ilgio lango | Plačiajuosčio ryšio produktai paprastai pasiekiami vieno{0}}modės prieigos tinklams |
| Didelis produkcijos kiekis | Gali prireikti kelių sulydytų etapų, todėl didėja bendras nuostolis ir surinkimo sudėtingumas | Puikiai tinka kompaktiškoms-prievadų-konfigūracijoms |
| Uosto vienodumas | Konkretus produktas-ir sunkiau valdomas daugelyje pakopinių išėjimų | Paprastai geriau tinka daugelio vienodų išėjimų vienodumui valdyti |
| Pakuotės dydis | Mažo{0}}skaitmens įrenginiai gali būti kompaktiški; keliems etapams gali prireikti daugiau vietos | Didelis išvesties kiekis gali būti supakuotas į kompaktiškus modulius |
| Temperatūra ir aplinkosauginis veiksmingumas | Priklauso nuo pakuotės ir kvalifikacijos | Priklauso nuo pakuotės ir kvalifikacijos |
| Išlaidų tendencija | Gali būti ekonomiškas paprastam mažam{0}}skaičiui arba nevienodam dizainui | Dažnai suteikia geresnę vertę, nes didėja vienodas prievadų skaičius ir tankis |
| Bendras tinklo naudojimas | Stebėjimas, bakstelėjimo architektūros ir pasirinktas mažo skaičiaus{0}}paskirstymas | FTTH, GPON, XGS{0}}PON ir didelio-tankio ODN paskirstymas |
Lentelėje aprašomos projektavimo tendencijos, o ne sutartinės ribos. Žemos-kokybės PLC skirstytuvas gali veikti prasčiau nei gerai -kvalifikuotas FBT jungtis. Technologijos etiketė nepakeičia visos specifikacijos ir bandymo ataskaitos.
Optiniai parametrai, lemiantys našumą
| Parametras | Ką Tai Reiškia | Kaip tai palyginti |
|---|---|---|
| Didžiausias įterpimo praradimas | Didžiausias leistinas nuostolis nuo įvesties iki išvesties prievado | Naudokite garantuotą didžiausią vertę ir patikrinkite, ar yra jungčių. |
| Vienodumas | Nuostolių skirtumas tarp geriausių ir blogiausių išvesties prievadų | Naudokite didžiausią leistiną pokytį, o ne tik vidutinę išėjimo galią. |
| PDL | Nuostolių kitimas dėl poliarizacijos būsenos pokyčių | Palyginkite didžiausią PDL nurodytame bangos ilgio ir temperatūros diapazone. |
| Grąžinimo praradimas | Optinio atspindžio, grįžtančio link šaltinio, matas | Didesnės grąžos{0}}nuostolio vertės paprastai rodo mažesnį atspindį. |
| Kryptingumas | Izoliacija tarp optinių kelių arba išvesties prievadų | Patikrinkite garantuotą mažiausią vertę ir taikomas bandymo sąlygas. |
| Nuo bangos ilgio{0}}priklausomas praradimas | Įterpimo nuostolių kitimas darbiniame bangos ilgio diapazone | Patvirtinkite visą veikimo juostą, o ne tik vieną bandymo bangos ilgį. |
| Nuo temperatūros{0}}priklausantys nuostoliai | Įterpimo nuostolių pasikeitimas keičiantis komponento temperatūrai | Nepainiokite nurodyto veikimo diapazono su garantuotu optiniu stabilumu visame tame diapazone. |
| Jungties praradimas | Papildomi nuostoliai dėl gamykloje{0}}įdiegtų jungčių ir lauko suderinimo | Patvirtinkite, ar skirstytuvo specifikacijos yra skirtos plikam pluoštui, košėms ar visam jungtimi. |
Įdėjimo praradimas nusipelno ypatingo dėmesio. Paskelbta vertė gali apibūdinti tik tuščią skirstytuvą, o kitas tiekėjas gali įtraukti gamykloje{1}}diegtas jungtis. Šių dviejų verčių negalima tiesiogiai palyginti.
Jungties poliravimas taip pat turi įtakos atspindžiui ir poravimosi suderinamumui. SC/APC yra įprasta prieigos tinkluose, kur atspindžio kontrolė yra svarbi, tačiau tinkama sąsaja turi atitikti įrangą, adapterį ir esamą įrenginį. APC ir UPC galiniai paviršiai neturėtų būti tiesiogiai sujungti. Šis vadovas skirtasPC, UPC ir APC jungčių poliravimaspaaiškina mechaninius ir grąžos{0}}nuostolių skirtumus.
Kaip padalijimo santykis veikia optinį praradimą?
Net idealus pasyvus skirstytuvas turi padalinti turimą galią. Esant lygiam 1 × N skirstytuvui, teorinis padalijimo nuostolis yra:
Idealus padalijimo nuostolis=10 × log10(N)
| Lygus padalijimas | Apytikslis idealus praradimas |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Tai yra matematiniai minimumai. Tikrasis maksimalus įterpimo nuostolis yra didesnis, nes pagamintas įrenginys sukelia perteklinį nuostolį, perėjimo praradimą ir, kai taikoma, jungties praradimą.
Tipiški produktų variantai apima a1×2 PLC skirstytuvas, 1×8 PLC skirstytuvas, 1×16 PLC skirstytuvas, 1×32 PLC skirstytuvasir1×64 PLC skirstytuvas. Jų faktinės ribos turi būti paimtos iš atitinkamos patvirtintos specifikacijos, o ne iš aukščiau pateiktos teorinės lentelės.

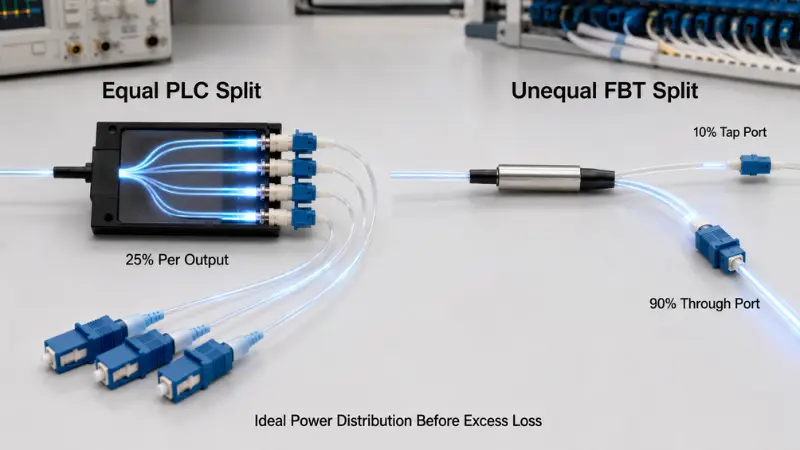

Nevienodas FBT pasidalijimo nuostolis
Dėl nelygios šakos, gaunančios trupmenąpįvesties galios idealus šakos nuostolis yra:
Idealus šakos nuostolis=−10 × log10(p)
Dėl teorinio padalijimo 10/90:
- 10% šakos idealus nuostolis yra 10,0 dB.
- 90% šakos idealus nuostolis yra maždaug 0,46 dB.
Tikrasis įterpimo nuostolis abiejuose keliuose bus didesnis, nes jungtis turi perteklinius nuostolius ir leistiną sujungimo{0}}santykio toleranciją. Todėl pirkimo specifikacijoje turėtų būti nurodytas čiaupo prievadas, perėjimas, sukabinimo tolerancija ir didžiausias kiekvieno kelio nuostolis.
Dėl šio skirtumo FBT išlieka aktualus ilgos arba šakotos prieigos maketuose. Išsamesnę diskusiją apie taikymą rasite šiame vadovenesubalansuotas padalijimas kaimo FTTH projektams.

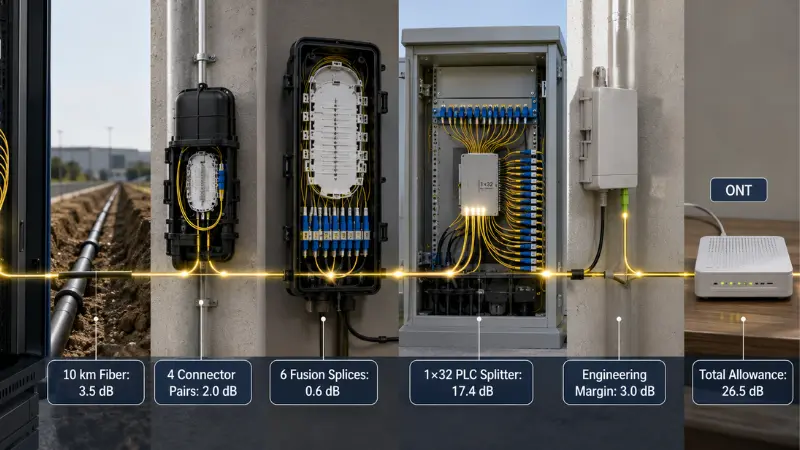

Veiktas pavyzdys: 1 × 32 PLC optinis biudžetas
Toliau pateikiamas iliustracinis skaičiavimas, o ne universalus PON dizainas. Kiekviena vertė turi būti pakeista faktine projekto kabelio, komponento ir įrangos specifikacija.
| Nuostolis | Pavyzdys prielaida | Apskaičiuota pašalpa |
|---|---|---|
| Pluošto slopinimas | 10 km × 0,35 dB/km | 3,5 dB |
| Sujungtos jungčių poros | 4 × 0,5 dB | 2,0 dB |
| Lydymosi sandūros | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC skirstytuvas | Daugiausia 17,4 dB, remiantis viena paskelbta{1}}skirstiklio produktų šeima | 17,4 dB |
| Inžinerijos ir senėjimo marža | Projekto prielaida | 3,0 dB |
| Iš viso kelio pašalpa | 26,5 dB |
17,4 dB skirstytuvo skaičius yra iš vieno AFL PLC duomenų lapo ir aiškiai neįtraukia jungčių. Jis įtrauktas tik siekiant parodyti skaičiavimo metodą.
Jei pasirinktas OLT ir ONT derinys suteikia patikrintą 29 dB optinį biudžetą taikomomis eksploatavimo sąlygomis, šiame pavyzdyje po nurodytos inžinerinės ribos lieka 2,5 dB. Jei įrangos biudžetas yra mažesnis, kelias ilgesnis arba pridedamos papildomos jungtys, dizainas gali nepavykti.
Norint tinkamai apskaičiuoti, reikia naudoti:
- Didžiausias komponentų praradimas, o ne tipinis nuostolis
- Ilgiausias planuojamas optinis kelias
- Blogiausias skirstytuvo išvesties prievadas
- Tinkamas nuo bangos ilgio{0}}priklausantis pluošto slopinimas
- Visos jungtys, adapteriai ir sujungimo taškai
- Tikroji OLT ir ONT optinė klasė
- Sutarta inžinerijos ir senėjimo riba
Centralizuotas ir pakopinis padalijimas
| Architektūra | Privalumai | Rizika ir kompromisai{0}} |
|---|---|---|
| Centralizuotas padalijimas | Vienas pagrindinis skirstytuvo etapas, paprastesnė nuostolių apskaita, lengvesnis uosto valdymas ir mažiau pasyviųjų etapų | Gali prireikti daugiau paskirstymo skaidulų ir kruopščiai išdėstyti centrinio skirstytuvo vietą |
| Kaskadinis padalijimas | Gali padėti mažesnius padalintus etapus arčiau abonentų grupių ir palaikyti paskirstytus tinklo išdėstymus | Prideda skirstytuvo etapus, prijungimo taškus, kaupiamąjį perteklinį nuostolį ir trikčių šalinimo sudėtingumą |
1 × 4 skirstytuvas ir 1 × 8 skirstytuvas sukuria bendrą 1 × 32 padalijimą, tačiau kelio praradimas neapsiriboja 15,1 dB idealiu 1 × 32 padalijimu. Projekte turi būti pridėti nurodyti abiejų skirstytuvo pakopų įterpimo nuostoliai kartu su jungtimis ir sandūromis tarp jų.
CommScope dokumentuoja mažo{0}} skaičiaus PLC modulius paskirstytoje padalintoje architektūroje, kur kitas skirstytuvo pakopa yra įdiegta toliau į išorinę gamyklą. Tai rodo, kad mažo -skaitmens PLC produktai taip pat gali būti naudojami pakopiniuose projektuose; architektūra neturėtų būti numanoma vien iš technologijos pavadinimo.
Kada FBT skirstytuvas yra tinkamesnis?
FBT pirmiausia turėtų būti įvertintas, kai reikalingas galios pasiskirstymas yra nevienodas. Stebėti čiaupus, pastatytus kaimo filialus ir sąsajas su sąmoningai skirtingu filialų biudžetu yra svarbesnė priežastis pasirinkti FBT, nei tiesiog lyginti jo pirkimo kainą su PLC.
FBT taip pat gali būti tinkamas mažam{0}}skaičiui skaidyti esant aiškiai apibrėžtam bangos ilgiui, ypač kai projektui nereikia plataus-bangos ilgio suderinamumo arba būsimos migracijos tuo pačiu pasyviu keliu.
Prieš patvirtindami patikrinkite:
- Suprojektuotas bangos ilgio langas
- Sukabinimo santykis ir santykio tolerancija
- Didžiausias kiekvienos išvesties įterpimo nuostolis
- Grąžos praradimas ir kryptingumas
- Nuo temperatūros{0}}priklauso našumas
- Pakuotė, pluošto apsauga ir jungties tipas
Neatmeskite kiekvieno FBT įrenginio, nes jis naudoja lydytą technologiją. Egzistuoja kvalifikuoti plačiajuosčio ryšio FBT produktai, o jų veikimas turėtų būti vertinamas pagal konkretų duomenų lapą ir patikimumo įrodymus. Ir atvirkščiai, nenaudokite siauro -lango FBT produkto tinkle, kurio ateities bangos ilgio reikalavimai nėra apibrėžti.
Kai PLC skirstytuvas yra tinkamesnis
PLC paprastai yra praktiškesnis pasirinkimas, kai projektui reikia daug vienodų išėjimų, kompaktiškos pakuotės ir kontroliuojamo prievado-to{1}}vienodumo. Šios sąlygos yra dažnos FTTH paskirstymui naudojant 1 × 8, 1 × 16, 1 × 32 ir 1 × 64 konfigūracijas.
PLC taip pat yra stipresnis kandidatas, kai ta pati pasyvi infrastruktūra turi palaikyti kelis prieigos{0}}tinklo bangos ilgio planus. Fiziniai-sluoksnio reikalavimai GPON ir XGS-PON yra apibrėžti taikomuoseITU-T G.984.2 GPON rekomendacijairITU-T G.9807.1 XGS-PON rekomendacija. Projektuotojai turėtų naudoti dabartines įrangos specifikacijas ir taikomas rekomendacijas, o ne manyti, kad kiekvienas tinklas naudoja tą patį bangos ilgio planą arba optinį biudžetą.
PLC automatiškai nėra lauko gaminys. Plieninis vamzdis, ABS modulis arba kasetė vis tiek turi būti apsaugoti montavimui tinkamame korpuse. Patikimumas priklauso nuo visos komplektacijos, įskaitant kotelius, įtempių mažinimo priemones, jungtis, adapterius, sandarinimą ir aplinkosauginę kvalifikaciją.
Septynių{0}}veiksmų skirstytuvo atrankos procesas
- Apibrėžkite galios paskirstymą:Nurodykite vienodus arba nevienodus išėjimus, įvesties skaičių, išvesties skaičių ir bet kurį reikiamą čiaupo ar per prievadą.
- Išvardykite kiekvieną esamą ir planuojamą bangos ilgį:Įtraukite prieš srovę, pasroviui, perdangos ir perkėlimo reikalavimus.
- Pasirinkite padalintą architektūrą:Palyginkite centralizuotus ir pakopinius dizainus, o ne tik galutinį abonentų skaičių.
- Apskaičiuokite blogiausią{0}}optinį biudžetą:Naudokite maksimalius nuostolius, ilgiausią maršrutą ir silpniausią skirstytuvo išvestį.
- Apibrėžkite diegimo aplinką:Nurodykite naudojimą patalpose arba lauke, temperatūros diapazoną, drėgmę, gaubtą, tvarkymą ir eksploatavimo{0}}tarnavimo laiką.
- Pasirinkite paketą ir jungtį:Suderinkite modulį prie sujungimo dėklo, gnybtų dėžutės, spintelės, ODF arba stovo.
- Peržiūrėkite kokybės dokumentus:Prašykite garantuotų specifikacijų, bandymo bangos ilgių, nuosekliųjų ataskaitų ir taikomų kvalifikacijos įrodymų.
Projektams, į kuriuos įtraukiami skirstytuvai, adapteriai, kojinės, gnybtų dėžutės ir laidai, kuriuose yra tos pačios medžiagos,FTTH pasyviųjų komponentų pirkimo vadovassuteikia platesnę pirkimo sistemą.
Paketo ir jungties pasirinkimas
| Paketo tipas | Tipiškas montavimas | Pagrindinė nauda | Pagrindinis svarstymas |
|---|---|---|---|
| Plikas pluoštas | Integruotas modulis, apsaugotas sujungimo padėklas arba pasirinktinis surinkimas | Mažiausias pėdsakas | Reikalingas kontroliuojamas valdymas ir visiška išorinė apsauga |
| Plieninis vamzdis arba be blokų | Sujungimo padėklas, uždarymas arba kompaktiška paskirstymo dėžė | Patobulinta mechaninė apsauga kompaktiška forma | Skaidulų maršrutas ir lenkimo spindulys išlieka labai svarbūs |
| ABS modulis | Sieninė dėžutė, spintelė arba apsaugotas lauko paskirstymo korpusas | Striukinės košės ir stipresnė komponentų apsauga | Naudoja daugiau vietos nei pliko ar plieninio{0}}vamzdžio įrenginys |
| LGX arba prijunkite{0}}kasetę | Modulinė spintelė, ODF arba paskirstymo rėmas | Greitas pakeitimas, aiškus prievado identifikavimas ir įdiegimas{0}}ir{1}} | Reikalingi suderinami važiuoklės matmenys ir adapterio išdėstymas |
| Stogo{0}}daliklis | Centrinis biuras, įrangos kambarys arba didelio{0}}tankio stovas | Organizuota prieiga priekyje ir didelė uosto talpa | Sunaudoja vietos stove ir prideda adapterio jungčių |
Ši apžvalgaPLC skirstytuvo paketų tipaigali padėti suderinti optinį komponentą su jo korpusu. Skirstuvas, skirtas prie sienos-montuojamam prieigos paskirstymui, taip pat gali būti integruotas į tinkamą korpusą, pvz.,24 gyslų pluošto paskirstymo dėžutė, jei dėklo talpa, adapterių skaičius, kabelių vedimo ir sandarinimo reikalavimai atitinka projektą.
Jungtiniai skirstytuvai sumažina lauko{0}}sujungimo darbus ir supaprastina pakeitimą, tačiau kiekviena susieta pora praranda daugiau ir reikalauja galinės-veido apžiūros. Neužbaigtos košės gali sumažinti adapterio taškus, bet tam reikia suliejimo-sujungimo įrangos, apmokytų montuotojų ir apsaugotos sandūrų saugyklos.
Kaip palyginti tiekėjų duomenų lapus?
| Prekė, kurios reikia užklausti | Ką turėtų nurodyti tiekėjas | Rizika, jei jos trūksta |
|---|---|---|
| Konfigūracija | 1×N arba 2×N, lygus arba nevienodas santykis, prievado identifikavimas | Pateiktas įrenginys gali neatitikti tinklo architektūros. |
| Veikimo bangos ilgis | Visas garantuotas bangos ilgių diapazonas | Praradimas gali būti priimtinas esant vienam bangos ilgiui, bet ne per reikalaujamą veikimo juostą. |
| Įdėjimo praradimas | Didžiausias nuostolis kiekvienai konfigūracijai ir ar yra jungtys | Tiekėjų pasiūlymai negali būti lyginami tuo pačiu pagrindu. |
| Vienodumas | Didžiausias prievado-į-prievado praradimo variantas | Vieno abonento filialo marža gali būti žymiai mažesnė nei kitų. |
| PDL | Didžiausia vertė ir bandymo sąlygos | Našumo svyravimai gali būti paslėpti už vidutinės įterpimo{0}}nuostolių skaičiaus. |
| Grąžos praradimas ir kryptingumas | Garantuotos minimalios vertės | Atspindys ir prievado izoliacijos veikimas lieka nežinomi. |
| Temperatūros našumas | Veikimo diapazonas ir leistinas optinis pokytis tame diapazone | Plati temperatūros etiketė gali neatitikti stabilaus optinio veikimo. |
| Pakuotė ir pluoštas | Matmenys, pluošto tipas, danga, striukė, košės ilgis ir lenkimo reikalavimai | Prietaisas gali netikti numatytam dėklui, dėžutei ar stovui. |
| Jungties specifikacija | Jungties tipas, poliravimas, klasė ir tai, ar bandymas apima jungtį | Diegimo metu gali kilti netikėtų nuostolių ar suderinamumo problemų. |
| Bandymo ataskaita | Bandymo bangos ilgiai, atskirų prievadų rezultatai, serijos numeris ir bandymo data | Pristatytos prekės negalima atsekti pagal nurodytus išmatavimus. |
GR-1209 ir GR-1221 pretenzijos
GR-1209 ir GR-1221 dažniausiai nurodomi kartu, kai tiekėjai aptaria pasyviųjų optinių komponentų kvalifikaciją ir ilgalaikio patikimumo užtikrinimą. Teiginys, pvz., „Suderinamas su Telcordia“, turėtų nurodyti:
- Taikomas standartas ir leidimas
- Išbandyta gaminio konfigūracija
- Bandymų laboratorija
- Bandymo apimtis ir taikomi skyriai
- Nesvarbu, ar rezultatas taikomas tuščiam komponentui, ar visam prijungtam mazgui
Atvyksta apžiūra ir bandymai
- Patvirtinkite produkto tapatybę:Patikrinkite technologiją, konfigūraciją, santykį, bangos ilgį, pluoštą, košės ilgį, jungties poliravimą, serijos numerį ir etiketę.
- Patikrinkite pakuotę ir pluoštus:Ieškokite susmulkintų vamzdžių, atsilaisvinusių įtempių mažinimo priemonių, staigių posūkių, pažeistų apvalkalų, atviro pluošto arba neteisingo prievadų numeravimo.
- Patikrinkite ir nuvalykite jungties galinius paviršius:Nejunkite užteršto skirstytuvo prie bandomojo rinkinio ar veikiančio tinklo.
- Nustatykite nuorodą ir išmatuokite kiekvieną išvestį:Naudokite stabilų šaltinį ir kalibruotą optinės galios matuoklį esant nurodytam bandymo bangos ilgiui. Užrašykite kiekvieno prievado praradimą ir apskaičiuokite vienodumą pagal geriausius ir blogiausius rezultatus.
- Palyginkite rezultatus su sutartiniais apribojimais:Nenaudokite bendros interneto lentelės kaip patvirtinimo arba nesėkmės standarto.
- Išsaugoti atsekamus įrašus:Išsaugokite pirkimo užsakymą, partiją, serijos numerį, bandymo bangos ilgį, bandymo įrangos identifikaciją, operatorių ir patikrinimo datą.
Įprastas gavimo patikrinimas naudojant šaltinio ir galios matuoklį gali patikrinti įterpimo praradimą ir vienodumą. Dėl nepriklausomo PDL, grąžinimo-praradimo ar aplinkosaugos patikrinimo gali prireikti specialios įrangos, kvalifikuotos laboratorijos arba tiekėjo kvalifikacijos įrašų.
Penkios dažniausios atrankos klaidos
- Renkantis tik pagal vieneto kainą:Pigesniam plikam komponentui gali prireikti daugiau sujungimo lauke, erdvės gaubte, darbo jėgos ir trikčių šalinimo.
- Tipiškų nuostolių palyginimas su maksimaliais nuostoliais:Tipinė vertė apibūdina numatomą našumą; maksimali vertė apibrėžia sutartinę ribą. Jie nekeičiami.
- Nepaisoma jungties įtraukimo:Vieno skirstytuvo specifikacijos negalima tiesiogiai lyginti su prijungtu moduliu, nebent matavimo ribos yra tokios pačios.
- Darant prielaidą, kad kiekvienas PLC skirstytuvas yra pranašesnis:Lustų kokybė, skaidulų{0}}masyvo išlygiavimas, pakuotė, jungtys ir bandymai lemia galutinį rezultatą.
- Pamirškite būsimus bangos ilgius ir architektūros pokyčius:Šiai paslaugai veikiantis skirstytuvas gali apriboti vėlesnį PON perkėlimą arba perdangą.
RFQ specifikacijos šablonas
Šis blokas gali būti pritaikytas tiekėjo užklausai:
Reikalinga technologija: FBT / PLC / tiekėjo rekomendacija
Įvesties ir išvesties konfigūracija: 1×__ / 2×__
Padalijimo modelis: lygus / nelygus __% / __%
Veikimo bangos ilgių diapazonas: __
Didžiausias įterpimo nuostolis: __ dB, jungtys įtrauktos / neįtrauktos
Didžiausias vienodumas: __ dB
Maksimalus PDL: __ dB
Minimalus grąžinimo nuostolis: __ dB
Minimalus kryptingumas: __ dB
Pakuotės tipas ir matmenys: __
Pluošto tipas ir košės ilgis: __
Jungties tipas ir poliravimas: __
Darbinė ir laikymo temperatūra: __
Montavimo aplinka: vidaus / lauko korpusas / uždarymas / stovas
Reikalinga bandymo ataskaita: individualus / partijos
Reikalingas patikimumo arba kvalifikacijos įrodymas: __
Reikalingas ženklinimas ir serijos{0}}numerio atsekamumas: __
Dažnai užduodami klausimai
Kl .: Kas yra geriau, FBT ar PLC?
A: FBT paprastai yra geresnis atskaitos taškas mažam{0}}skaičiui arba netolygiam energijos paskirstymui. PLC paprastai yra geresnis pradinis taškas vienodam, didelio{2}}tankio padalijimui plačiame bangos ilgių diapazone. Galutinis atsakymas priklauso nuo garantuotos gaminio specifikacijos ir viso optinio biudžeto.
K: Ar PLC visada mažesnis nuostolis nei FBT?
A: Ne. Neišvengiamus teorinius nuostolius lemia optinės galios padalijimas. PLC paprastai užtikrina didesnį vienodumą ir pakavimo efektyvumą daugeliui vienodų išėjimų, tačiau faktinis įterpimo nuostolis turi būti lyginamas naudojant didžiausias vertes tomis pačiomis bandymo sąlygomis.
Kl.: Ar 1 × 32 skirstytuvas prideda tik 15,1 DB?
A: Ne. Maždaug 15,1 dB yra idealus matematinis nuostolis, padalijantis galią po lygiai tarp 32 išėjimų. Tikrasis skirstytuvas prideda perteklinių nuostolių, o visas kelias taip pat gali apimti jungtis, adapterius, sujungimus, skaidulų slopinimą ir inžinerinę ribą.
K: Ar FBT skirstytuvus galima naudoti PON tinkluose?
A: Jie gali būti naudojami, kai jų padalijimo santykis, bangos ilgio diapazonas, įterpimo praradimas, aplinkosauginis veiksmingumas ir architektūra tinka tinklui. PLC dažniau naudojamas didelio-skaičiaus FTTH padalijimui, bet FBT gali teikti mažo-skaičiaus arba asimetrines šakas.
Klausimas: Ar PLC skirstytuvai gali būti pakopiniai?
A: Taip. PLC skirstytuvai gali būti naudojami centralizuotuose arba kaskadiniuose išdėstymuose. Kiekvienas etapas turi būti atskirai įtrauktas į optinį biudžetą, o į papildomus prijungimo taškus reikia atsižvelgti atliekant techninės priežiūros ir gedimų izoliaciją.
Kl.: Ar turėčiau pasirinkti jungiamą ar sujungimo{0}}paruoštą skirstytuvą?
A: Pasirinkite prijungtą modulį, kai pirmenybė teikiama greitam įdiegimui, pakeitimui ir prieigai prie prievado. Pasirinkite sujungimui{1}}paruoštą įrenginį, kai svarbiau sumažinti adapterio taškus ir integruoti skirstytuvą į apsaugotą sujungimo dėklą.
Išvada
FBT skirstytuvo ir PLC skirstytuvo sprendimas prasideda nuo reikiamo energijos paskirstymo. Nevienodas stebėjimo čiaupas arba paprasta mažo skaičiaus{1}}šaka dažnai nukreipta į FBT. Vienodas didelio -tankio FTTH pasiskirstymas, platus bangos ilgio suderinamumas ir kontroliuojamas prievadų vienodumas paprastai rodo PLC.
Technologijos pasirinkimas yra tik pirmas žingsnis. Patikimas sprendimas taip pat reikalauja maksimalaus įterpimo praradimo, vienodumo, bangos ilgio aprėpties, aplinkos apribojimų, pakuotės, jungties, bandymo dokumentų ir visiško blogiausio{1} atvejo optinio biudžeto.
Pateikus šiuos reikalavimus RFQ, sumažėja citatos dviprasmiškumas ir palaikomas patikimesnis tinklo dizainas. Projekto pirkėjai galipateikti skirstytuvo specifikaciją techninei ir pasiūlymo peržiūraikai bus apibrėžtas reikiamas santykis, pakuotė, jungtis ir veikimo sąlygos.
