„Kodėl mano 10G universiteto tinklas vis dar atsilieka, kai naudojau geriausią vieno režimo šviesolaidį?

Tai buvo panikos žinutė iš sistemos integratoriaus likus trims dienoms iki universitetoVisas optinis miestelisperdavimas. Laboratorijoje,Vieno režimo vs daugiarežimasatrodo kaip paprastas specifikacijų lapų palyginimas. Tikroje darbo vietoje? Kitokia istorija. Matėme, kad projektai nustojo nuo bėgių, nes kažkas sujungė UPC mėlyną jungtį su žaliu APC adapteriu. Arba neįvertino ONT nuorodos biudžeto. Arba išleido biudžetą vieno režimo siųstuvams-imtuvams, skirtiems 100 metrų bėgimui, kurie galėjo naudoti pigesnę daugiamodę optiką.

FTTO tapus nauju standartu, šviesolaidžių pasirinkimas gerokai peržengė „vieno režimo ilgesnį laiką, kelių režimų trumpesnį laiką“. Jei jūsų kabelių klojimo metodas įstrigo vadovėlio teritorijoje-sąžiningai, galbūt ketinate statyti minų, kad galėtumėte atnaujinti.

Įsivaizduokite taip: 50-pastatų miestelis, kuriam 20 metų nereikės pakeisti vieno laido. Tai yra gerai suprojektuoto pažadasPOL kabelių vedimo vadovasįgyvendinimas. Bet kelias ten? Pripildyta spąstų. LC ar SC/APC? Visiškas vieno režimo režimas horizontalioje eigoje ar išlaikyti kelių režimų režimą, kad sutaupytumėte optinių modulių? Viena netinkama jungties specifikacija ne tik atideda jūsų laiko juostą. Tai daugina priežiūros galvos skausmą metų metus.

Praleiskime fizikos apibrėžimus, kuriuos matėte šimtą kartų. Tikslas čia: padėti jums priimti sprendimą „gerai pasidaryti pirmą kartą“.

Skaičiai, kurie iš tikrųjų yra svarbūs

Matėte standartinę palyginimo lentelę. Šerdies skersmuo, bangos ilgis, atstumas. Supratau. Tačiau šios diagramos nepasakoja tikrosios istorijos: vieno režimo ir kelių režimų sprendimas yra susijęs su pinigais. Ne fizika.

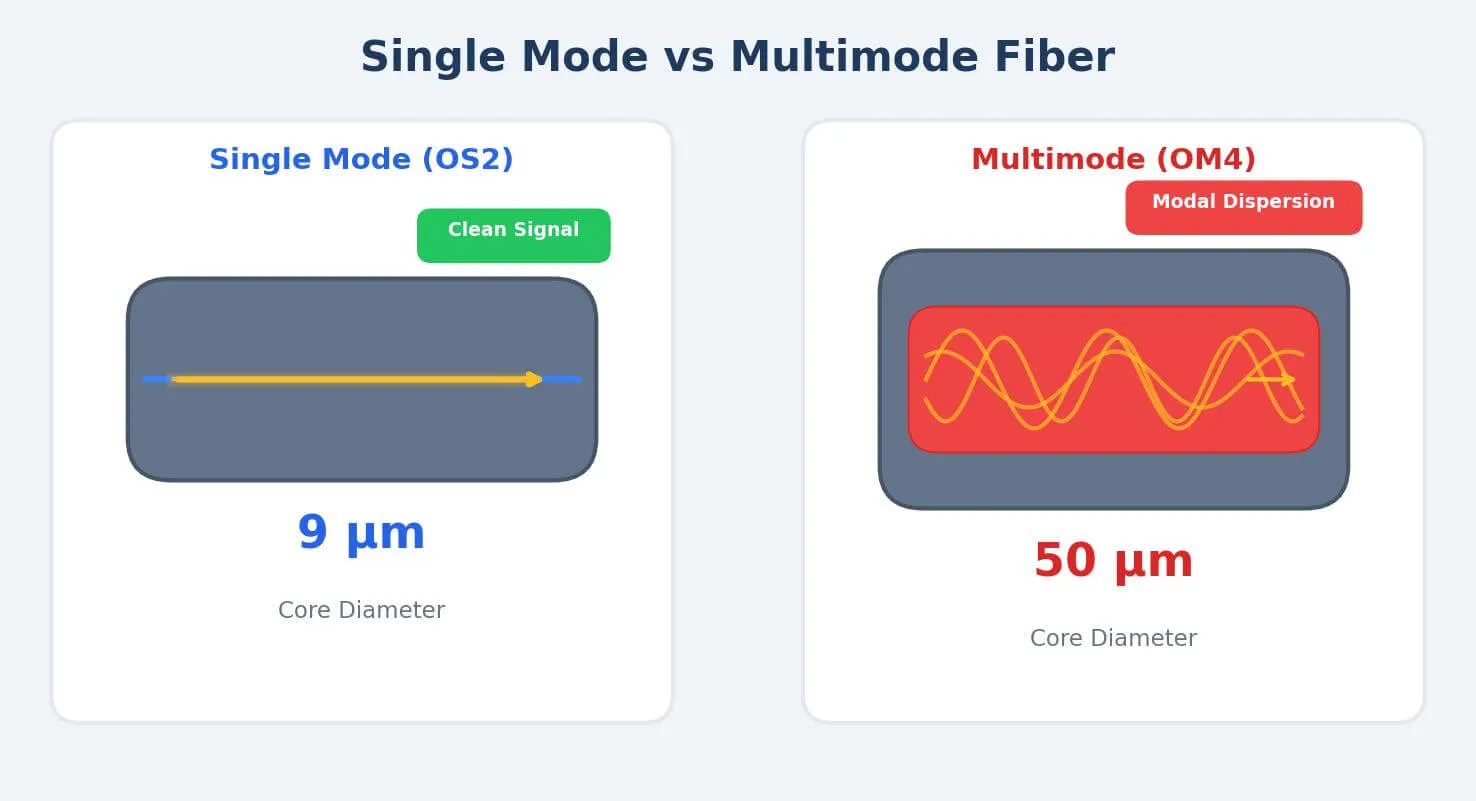

Pagalvokite apie tai taip. Vieno režimo režimas – tai sportinis automobilis-vienu šviesos pluoštu, nuleistas per tokį ploną (9 mikrometrų) šerdį, kad palyginus žmogaus plaukai atrodo stori. Švarus signalas, nuvažiuoja 10, 20, 100 kilometrų be papildomo pastiprinimo. Multimode yra pikapas. Platesnė šerdis (50 mikrometrų{10}}vis plonesnė už plaukus, bet 6 kartus didesnė), vienu metu sklinda keli šviesos spinduliai. Lengviau dirbti, pigiau prisijungti. Bet tie atšokantys spinduliai pradeda trukdyti po kelių šimtų metrų. Signalas tampa purvinas.

Matai spąstus? Vieno režimo kabelis yra pigesnis. Tačiau siųstuvai-imtuvai kainuoja 3-5 kartus daugiau. 500{10}}uosto miestelyje šis skirtumas siekia 30 000–50 000 USD vien tik optikoje. Vykdydami 2023–2024 m. projektus visoje Pietryčių Azijoje, pirkimų komandos perdegė dėl šio tikslaus skaičiavimo, renkantis vieną režimą, „kad būtų užtikrintas ateičiai“, o tada, kai siųstuvo-imtuvo sąnaudos sumažina biudžetą, maišosi.

Dabar-POL architektūra viską keičia.Visas optinis miestelisdislokacijos naudojant POLreikalautiviengubas režimas. Jokio pasirinkimo. Ši technologija naudoja GPON bangos ilgio-dalijimo tankinimą-du bangos ilgius, sklindančius priešingomis kryptimis vienoje skaidulų grandinėje. Veikia tik su vieno režimo švaria transmisija.

Taigi, jei kuriate POL, praleiskite kelių režimų diskusijas. Bet tradicinis Ethernet? Štai kurOptinio LAN pluošto pasirinkimastampa sudėtinga.

Kodėl SC / APC dominuoja POL (ir kas atsitinka, kai maišote spalvas)

Tradiciniai miestelių tinklai atrodo kaip medis. Pagrindinis jungiklis prie šaknies, paskirstymo jungikliai šakose, prieigos jungikliai kiekviename aukšte. Daug įrangos, daug galios, daug dalykų, kurie genda.

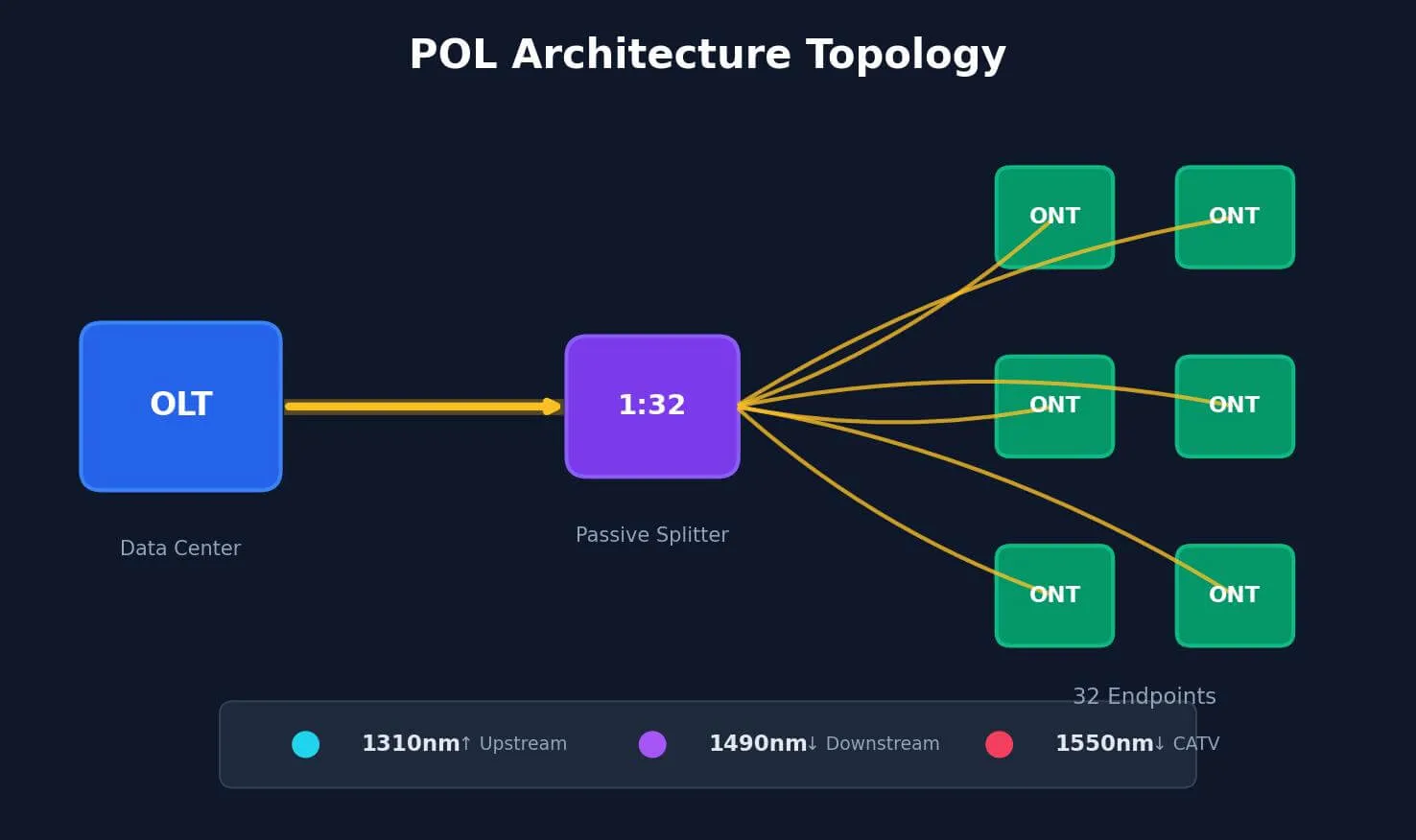

POL tai išlygina. Vienas centrinis OLT per pasyvius skirstytuvus jungiasi prie ONT kiekviename stale ar kambaryje. Nėra tarpinių jungiklių. Kiekviename aukšte nėra IDF spintų. Tiesiog pluoštas, skirstytuvai, galiniai taškai.

[Duomenų centras] → OLT → Vieno pluošto → 1:32 skirstytuvas → 32 ONT

Pasroviui: 1490 nm|Prieš srovę: 1310 nm|Abu ant VIENOS pluošto gijos

Skirstytuvai yra visiškai pasyvūs. Nėra elektros energijos, nėra elektronikos, nėra ko sugesti. Šviesa iš OLT pasiekia 1:32 skirstytuvą ir padalija į 32 vietas. Kaip sodo žarna su 32 -krypčių purkštuvu – nebent jūs dalinate lazerio šviesą, o ne vandens slėgį.

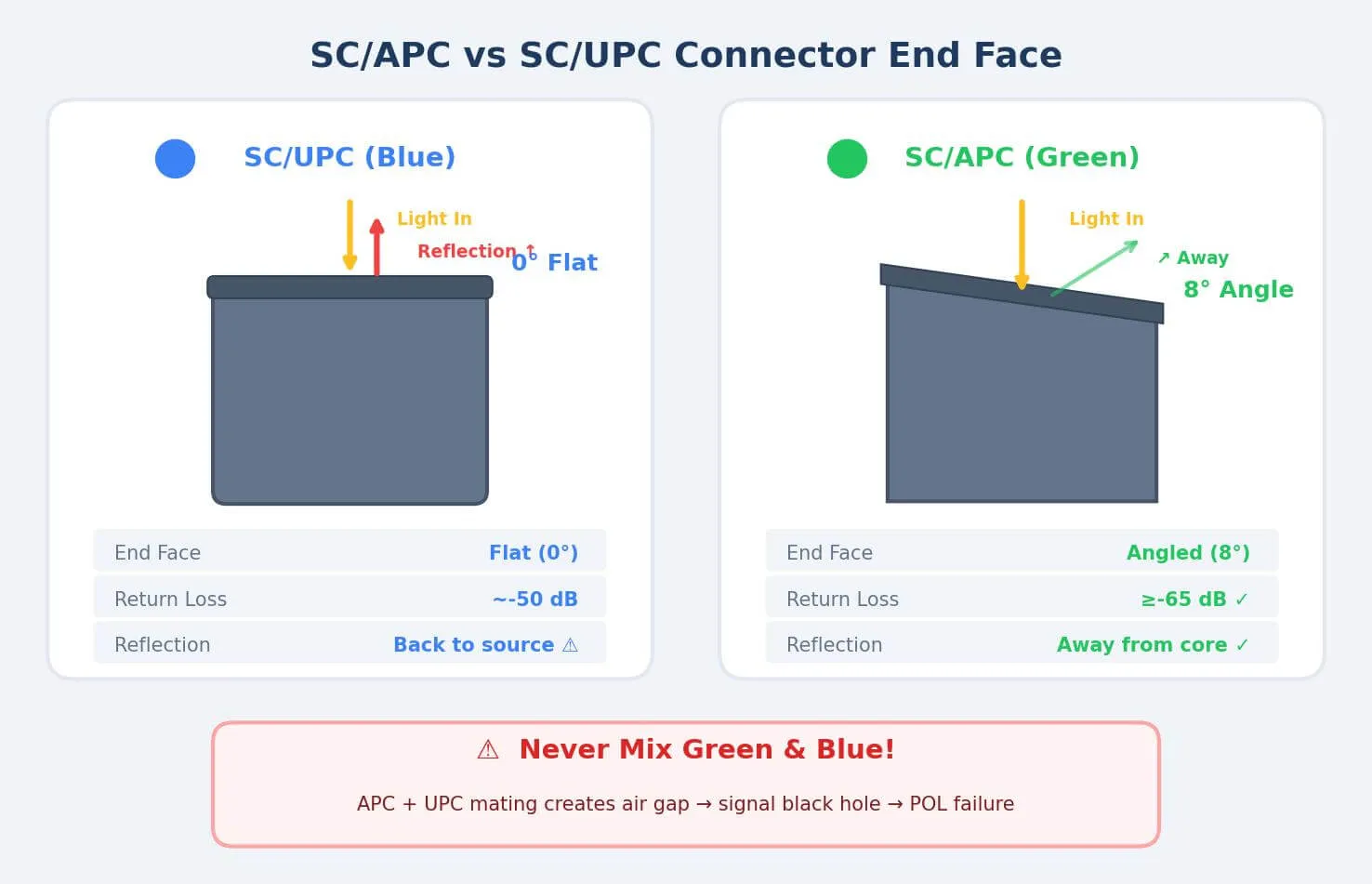

Kritinės detalės, kurias dauguma vadovų praleidžia: POL beveik visuotinai naudoja SC/APC jungtis. „APC“ reiškia kampinį fizinį kontaktą{1}}, poliruotą 8 laipsnių kampu, o ne plokščią. Kai šviesa patenka į plokščią paviršių (UPC), kai kurie atšoka tiesiai atgal link šaltinio. Dviejų krypčių POL atveju šie atspindžiai sukuria triukšmą. Per dešimtis prijungimo taškų kaupiasi triukšmas.

Kampinis APC veidas atmuša atspindžius nuo šerdies. Grąžinimo nuostoliai sumažėja nuo ~-50 dB (UPC) iki -65 dB arba geresnio (APC). Maždaug 30 kartų mažiau atsispindi šviesa, todėl ji grįžta atgal. POL terminais? Skirtumas tarp švaraus ir pablogėjusio signalo.

TIA Fiber Optic Training Council tai sako paprastai: SC/APC yra standartas pasyviems optiniams tinklams, nes dvikryptėse sistemose svarbios grąžinimo nuostolių charakteristikos. Neatspėkite, kad tai-SC/APC.

Kas atsitiks, kai sumaišysite žalią ir mėlyną:

Praėjusiais metais tai matėme išmaniojo viešbučio GPON projekte. Rangovas naudojo SC/APC (žalias) grindų{1}}lygio skirstytuvo išvestis-teisinga. Bet tada patalpoms davė SC/UPC (mėlynos spalvos) pataisymo laidus ONT jungtims. Fiziškai jis prijungiamas. Elektra? Nelaimė.

Kampuotas veidas, susiliejantis su plokščiu veidu, sukuria mažą oro tarpą. Kontaktinė sritis susitraukia beveik iki nieko. Grąžos praradimas smarkiai sumažėja. Atsispindėjusi optinė galia suaktyvino didelio-atspindėjimo signalus OLT. Dar blogiau,-kai 1550 nm CATV signalas buvo perduodamas didesne galia, dėl oro tarpo atspindžių ONT kraštinėse patalpose nuolat nutrūkdavo neprisijungus. Svečiai skundėsi. Vadovybė panikavo. Taisant reikėjo iš naujo ištraukti - kambarių pataisos laidus.

Visame-optiniame tinkle žalia-į-mėlyna spalva nėra „šiek tiek lėtesnė“. Tai signalas apie juodąją skylę. Atrodo, kad 1 dB įterpimo nuostolių padidėjimas yra nedidelis,-tačiau naudojant 1:64 padalytą nuorodą sistemą sugriauna šiaudai.

Realūs diegimo sprendimai

Nugarėlė nuo duomenų centro iki pirmojo skirstytuvo.Tai jūsų greitkelis. Per ją viskas teka. POL reiškia vieno režimo OS2 su SC/APC-be diskusijų. Bet kabelio laipsnis, iš anksto{5}}užbaigtas ir lauko-užbaigtas, atsarginių skaidulų skaičius? Dar reikia priimti sprendimus.

Bėgant mažiau nei 2 km (dauguma miestelio magistralinių tinklų), užduotį atlieka standartinė OS2. Aukščiausios kokybės mažo-praradimo skaidulos? Persistenkite, nebent stumiate itin ilgas skirstytuvų grandines arba planuojate 25G-PON atnaujinimus. Vienos jungties įterpimo nuostoliai turi likti mažesni nei 0,3 dB-nurodyti tai savo RFQ, reikalauti bandymo ataskaitų.

Iš anksto užbaigti magistraliniai kabeliai kainuoja daugiau, bet taupo montavimo laiką. Ligoninėms ar universitetams, kur svarbu kuo labiau sumažinti trikdžius? Verta. Nauja statyba, turinti laiko? Lauko nutraukimas veikia gerai. Didelio-tankio užbaigimui OLT,šviesolaidinės jungtysSukurtas stovo{0}}montavimo programoms, palengvina prievado atpažinimą ir prieigą atliekant techninę priežiūrą.

Paskirstymo kabeliai nuo skirstytuvų iki ONT.

Štai kurFTTO pluošto jungtyspasidaryti įdomu. Ne vienas kabelis-32 laidai iš kiekvieno skirstytuvo į 32 vietas. Padauginkite iš skirstytuvo skaičiaus. Vidutinio dydžio miestelyje gali būti 50+ skirstytuvų, aptarnaujančių 1,500+ galutinį tašką. Daug jungčių.

SC/APC lieka numatytasis. Tačiau pirmiausia patikrinkite ONT specifikacijas{1}}kai kuriuose naujesniuose modeliuose naudojami LC/APC prievadai. Jei taip, galite paleisti LC-galinius kabelius (švariau) arba naudoti SC-LC hibridinius adapterius prie skirstytuvo (prideda jungties taškus). Paprastai rekomenduojame pirmąjį variantą. Kiekvienas adapteris yra potencialus gedimo taškas.

Kodėl jungties kokybė svarbi mastu:

0,1 dB skirtumas vienoje jungtyje skamba nereikšmingai. Padauginkite iš šimtų ryšių-tai ne. Tipiška 1:32 POL architektūra turi ~28 dB bendrą nuostolių biudžetą. Skirstytuvas valgo 15-17 dB. Kabelio slopinimas užtrunka dar keletą kartų. Tai palieka gal 8-10 dB visiems jungties nuostoliams. Pigios jungtys padidina jūsų biudžetą ilgesniam laikui.

Tradicinis Ethernet stuburas (kai nedarote POL).Ne visi pasiruošę POL. Renovuoti esamą infrastruktūrą? Biudžeto apribojimai? Tradicinis komutuojamas Ethernet vis dar veikia. Vis dėlto skirtingi pluošto sprendimai.

Mažiau nei 300 metrų-nuo aukšto-iki-aukšto, gretimų pastatų-OM4 daugiafunkcis režimas su LC dvipusis yra ekonomiškas. Sutaupoma siųstuvų-imtuvų (SR ir LR moduliai), kai prijungiama dešimtys jungiklių. Skaičiuoklė pasisuka ties 300+ metrų. Daugelio režimų sunkumai, ypač važiuojant didesniu greičiu.Vieno režimo naudojimas Campus tinkleinter-nuorodų kūrimas suteikia neribotą pralaidumą. Įdiekite vieną kartą, palaikykite 10G, 100G, 400G{5}}kad ir kas bus toliau.

LC/UPC (ne APC) puikiai veikia eternetui nuo taško{0}}į{1}}tašką. Nėra dvikrypčio WDM, todėl nereikia papildomų APC išlaidų ir priežiūros.

Darbalaukio jungtys ir zonos korpuso sprendimas

FTTO reiškia, kad pluoštas pasiekia stalą. Kitokia aplinka nei duomenų centre. Kabeliai spardomi. Ant jų verčiasi kėdės. Valymo personalas trikdo reikalus. TheŠviesolaidžio jungties pasirinkimo vadovasstaliniams kompiuteriams pirmenybė teikiama patvarumui.

Bend-nejautrus pluoštas (BIF) yra ne-derėtinas. Standartinis pluoštas praranda signalą griežtuose posūkiuose. BIF rankenos lenkimo spinduliu iki 7,5 mm{5}}griežčiau nei jūsų rožinis pirštas. Iš anksto iškirpti laidai (2 m, 3 m, 5 m) taupo laiką, palyginti su lauko užbaigimu prie kiekvieno stalo. Kainų skirtumas minimalus, išvengiama kintamumo nuo nepatogios montavimo padėties.

Atviro biuro iššūkis:

Didelės interneto įmonės projekte -visiškai atviras biuro išdėstymas-, dizaineris atsisakė montuoti matomus kabelių lovelius ant atraminių kolonų. Tiesioginis maršrutas nuo pagrindinio tinklo iki kiekvieno stalo reiškė, kad visur buvo pluoštas. Košmaras išlaikyti.

Mūsų sprendimas: zoniniai gaubtai lubose arba po paaukštintomis grindimis. Paleiskite kelių-pluošto MPO magistrales nuo pagrindinio tinklo iki kiekvienos zonos dėžutės. Dėžutės viduje ištraukite LC Uniboot pataisos laidus, aptarnaujančius 6–8 netoliese esančias darbo vietas.

Atlyginimas? Kai darbo vietos juda (ir jos visada juda), jūs neliesite pagrindinio pluošto lubose. Tiesiog pakeiskite 3 metrų laidą prie zonos dėžutės. Mūsų kliento įvertinimas: 70% MAC (perkelia/prideda/keičia) darbo sąnaudų sumažinimas. Daugiau nei 3 metų biuro reorganizacijos, tai sumuojasi.

Kritinė detalė: siaurose zonose LC Uniboot arba Push{0}}Pull Tab jungtys yra privalomos. Kai prijungta 12 pataisų laidų, standartinės LC jungtys nepalieka pakankamai vietos pirštams ką nors išimti. Mes tai išmokome sunkiai, įgyvendindami modernizavimo projektą,{4}}turėjome atjungti pusę dėžutės, kad pasiektume vieną laidą.

Pinigų klausimas

Visi klausia apie išlaidas. Atsakymas priklauso nuo jūsų laiko. POL iš anksto kainuoja brangiau (OLT ir ONT nėra pigūs), bet sutaupo daug kitų išlaidų,-ypač per 10 metų.

Apytikslis 500 galutinių taškų suskirstymas. Tai yra pramonės apskaičiavimai, o ne garantuotos kainos-jūsų rida skiriasi priklausomai nuo pardavėjo, regiono ir specifikos.

Kur POL sutaupo daugiausia: ploto ir galios. Tradiciniams tinklams reikia IDF spintų kiekviename aukšte-jungikliai, UPS, oro kondicionierius. POL visa tai pakeičia pasyviais skirstytuvais, kuriems nereikia maitinimo, aušinimo ir kurie telpa į sieninę-dėžutę, kurios dydis prilygsta vadovėliui. „Huawei“ FTTO dokumentai teigia, kad 50-70 % sumažinta galia-, tai rinkodaros rodiklis, vertinkite jį pakankamai skeptiškai, tačiau kryptis yra reali. Mažiau aktyvių įrenginių reiškia mažiau elektros energijos ir mažiau šilumos, kurią reikia pašalinti.

Purvas yra jūsų priešas (500 USD pamoka)

Pardavimų brošiūrose neakcentuojama: užterštumas yra pagrindinė šviesolaidinio tinklo gedimų priežastis. Ne įrangos gedimas. Nepažeistas kabelis. Purvas.

Vienmodžio pluošto šerdis yra 9-mikrometrų. Jūsų akims nematoma dulkių specifikacija blokuoja daugiau nei 10% šviesos pralaidumo. Pirštų atspaudų aliejus sukuria pakankamai nuostolių, kad nutrūktų ryšys. POL sistemose su mažu saitų biudžetu užterštumas keliuose taškuose virsta viso tinklo problemomis.

500 USD, kurie virto 5000 USD:

Pietryčių Azijos universiteto miestelio projektas. Klientas iš biudžeto sumažino apie 500 USD profesionalių valymo rinkinių. „Tiesiog naudokite dulkių dangtelius ir būkite atsargūs“. Darbuotojams leidžiama montuoti be tinkamos tikrinimo įrangos.

Praėjus savaitei po perdavimo, maždaug 15% nuorodų parodė nepaaiškinamą paketų praradimą. Inžinierių komanda turėjo grįžti su OTDR įranga, po vieną traukti jungtis, apžiūrėti kiekvieną galinį paviršių. Išvada: daugumą užterštų įvorių montavimo metu subraižė dulkių dalelės. Negrįžtama žala.

Galutinė sąskaita: pakeista ~100 pataisos laidų (2000 USD medžiagų), trijų dienų dviejų technikų darbas (3 USD, 000+), taip pat žala reputacijai dėl nesėkmingo perdavimo. 500 USD „sutaupymas“ jiems kainavo 10 kartų.

Pluošto jungties galas yra trapesnis nei akies obuolys. Esant 400 kartų padidinimui, dulkių dalelė atrodo kaip krateris mėnulyje. Jei neperkate valymo priemonių, remontui skirkite trigubą biudžetą.

Apžiūra prieš poravimąsi yra privaloma. 400x skaidulų mikroskopas kainuoja kelis šimtus dolerių ir užkerta kelią tūkstančių trikčių šalinimui. Kiekviena jungtis buvo patikrinta prieš prijungiant-diegiant ir atliekant bet kokią priežiūrą. Valymo protokolas: pirmiausia nuvalykite sausai (be pūkelių), jei reikia, drėgnai nuvalykite 99%+ izopropilo alkoholiu, dar kartą išdžiovinkite,{8}}patikrinkite dar kartą. Užtrunka 30 sekundžių. Praleidimas užtrunka valandas, kol vėliau bus nustatyta diagnozė.

Planuojame, kas bus toliau

Campus pluoštas trunka 15-25 metus. Kabelis, kurį įdiegiate šiandien, vis tiek išliks, kai technologijos, kurių neišradome, taps standartinėmis.

Geros naujienos POL: fizinis sluoksnis palaiko visą veiksmų planą. Dabartinis GPON veikia 2,5 Gb/s sparta pasroviui. 10G-PON (XGS-PON) jau galimas. 25G-PON bandymų metu. 50G-PON kuriant standartus. Visi naudoja tą patį skaidulą ir jungtis,{10}}tik OLT ir ONT įranga keičiasi.

„OFS Optics“ pažymi, kad nors daugiamodis režimas tinkamai apdoroja daugumą įmonės atstumų, vieno režimo pralaidumo pranašumai tampa ryškesni, kai didėja duomenų perdavimo sparta. Jie pripažįsta vieno režimo tendenciją, nes siųstuvų-imtuvų kainos mažėja.

A Visas optinis miestelissukurtas ant vieno režimo rankenos Wi-Fi 7 atgalinis ryšys (keli-gigabitai vienam AP), 8K vaizdo stebėjimas, daiktų interneto tankis, kurio negalime numatyti-nepaliečiant kabelių. Štai verta pirmą kartą susitvarkyti infrastruktūrą.

Ką įtraukti į savo RFQ

Kai tiekiami jungtys aPOL kabelių vedimo vadovas-atitinkamas diegimas, nurodykite šiuos minimumus:

Įterpimo nuostoliai: mažesnis arba lygus 0,25 dB tipinis, mažesnis arba lygus 0,35 dB maks.

Grąžinimo nuostolis (APC): didesnis arba lygus 65 dB

Įvorė: cirkonio keramika

Poravimosi ciklai: didesnis arba lygus 500, kai pokytis mažesnis arba lygus 0,2 dB

Dokumentacija: atskirų bandymų rezultatai arba partijos sertifikatai

Misijai -svarbiems diegimams, tiekėjai, gaminantys-vidų (ne prekybos įmonės, tiekiančios iš kelių gamyklų), užtikrina pastovesnę kokybę.Evolux Fibersiūlo gamyklinius{0}}tiesioginius produktus su bandymo dokumentacija, kurios reikalaujama įmonės POL projektams.

Atsarginiai koeficientai, kuriuos verta skirti biudžetui: 5-10 % iš anksto užbaigtiems mazgams, 15-20 % vietoje montuojamoms jungtims (atsižvelgiant į nutraukimo gedimus), 10–15 % pataisymo laidams, kad būtų galima apdoroti pirmųjų metų MAC.

Greita nuoroda

Poslinkis linkVisas optinis miestelisarchitektūra spartėja, nes įmonės atranda veiklos ir energijos taupymo galimybes. Nesvarbu, ar POL diegiate naujame pastate, ar atnaujinate tradicinę infrastruktūrą, sprendimai dėl jungties, kuriuos priimate diegimo metu, lemia patikimumą ateinantį dešimtmetį ar du. Pirmą kartą gaukite juos teisingai.

Nuorodos:

1. TIA Fiber Optic Training Council (tiafotc.org) - Pasyvūs optiniai LAN

2. OFS optika (ofsoptics.com) - Vieno režimo ir daugiamodio pluošto pasirinkimas

3. „Huawei Enterprise“ (e.huawei.com) - FTTO sprendimo dokumentacija

4. FS.com bendruomenė - Diskusijos dėl nuostolių grąžinimo PON programose
