Šviesolaidinių skirstomųjų rėmų, gnybtų dėžučių, paskirstymo dėžučių ir ODF rėmelių diferenciacijos analizė
Šios keturios turi panašias savybes, kurios daugiausia atsispindi pagrindinėse jų funkcijose:
1. Fiksavimas ir apsauga
Kai šviesolaidinis kabelis sulydomas su galiniu kabeliu, jis gali mechaniškai pritvirtinti išorinį kabelio apvalkalą, sumontuoti įžeminimo laido apsaugą ir sugrupuoti galus bei pluoštus, kad būtų užtikrinta, jog kabelis ir šerdis nebūtų pažeisti.
2. Paskirstymo funkcija
Įkiškite galinio kabelio jungtį į adapterį, kad optinis kelias būtų sujungtas su optine jungtimi kitoje adapterio pusėje. Adapteris ir jungtis turi atitikti lankstaus prijungimo ir atjungimo reikalavimus, o optinį kelią turėtų būti galima laisvai reguliuoti ir išbandyti.
3. Suvirinimo funkcija
Jie gali sujungti šviesolaidinio kabelio optines skaidulas su galiniu kabeliu, suvynioti ir saugoti optinių skaidulų perteklių bei apsaugoti sintezės jungtį.
4. Sandėliavimo funkcija
Juose tarp stelažų galima prijungti įvairius kryžmiškai sujungtus optinius kabelius, užtikrinant, kad kabelius būtų galima laikyti tvarkingai ir tvarkingai. Šviesolaidinio skirstomojo rėmo vidus turi būti suprojektuotas pakankamai erdvės ir pagrįstais metodais, kad šviesolaidinio kabelio linijos būtų aiškiai nutiestos, lengvai reguliuojamos ir atitiktų minimalius lenkimo spindulio reikalavimus.
Šių keturių skirtumų charakteristikos daugiausia slypi skirtingose jų taikymo aplinkose:

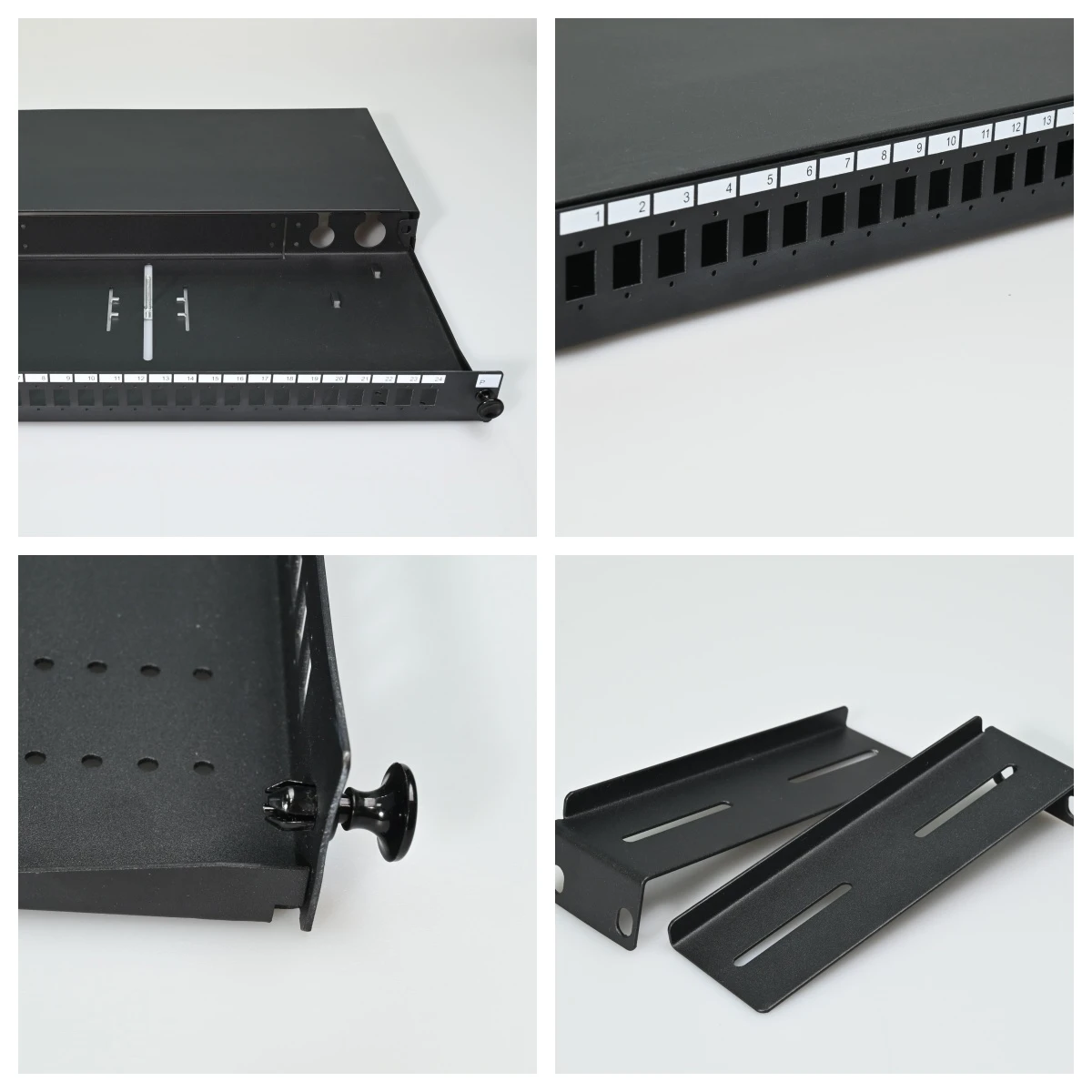

1. Šviesolaidinis paskirstymo rėmas
Daugiausia naudojamas vertikaliems stuburiniams ir horizontaliems optiniams kabeliams prijungti, dažniausiai tai yra 19 colių stovas, kurio aukštis yra 1 U. Skaidulinio optinio skirstymo rėmo prievadų skaičius paprastai yra 24 arba 48. Pateikite gana universalią kabelių funkciją, tinkančią šviesolaidinės prieigos poreikiams įvairiuose scenarijuose, pavyzdžiui, duomenų centruose ir ryšio bazinėse stotyse.
2.Gnybtų dėžutė
Daugiausia teikia optinių skaidulų suliejimą, optinių skaidulų ir galinių skaidulų suliejimą ir optinių jungčių perdavimo funkciją. Paprastai jis naudojamas tais atvejais, kai optinį kabelį reikia padalinti į atskirus pluoštus, pvz., vartotojo pusės šviesolaidžio prieigos tašką FTTH projektuose. Dažnai įdedamas horizontalaus optinio kabelio gale kaip artimiausias kištukas-, įeinantis į galinę įrangą, daugiausia 8 arba 12 prievadų, kad būtų lengva montuoti ant sienos ar darbalaukio.
3. Pluošto paskirstymo dėžutė
Viduje su šviesolaidinio kabelio gnybtais, sintezės apsaugos įrenginiais ir šviesolaidiniais adapteriais, jis naudojamas pagrindiniams ir skirstomiesiems kabeliams prijungti lauke, koridoriuose ar patalpose. Prievadų skaičius paprastai yra 24 arba 48, dažniausiai randami FTTH tinkluose ir yra įprasta maža dėžė koridoriuose. Atsižvelgiant į poreikį lengvai montuoti, valdyti ir prižiūrėti, šviesolaidinių dėžučių dydį ir funkcionalumą galima pritaikyti pagal skirtingus taikymo scenarijus ir tinklo reikalavimus.
4.ODF paskirstymo rėmas
ODF stelažai paprastai apima šviesolaidinio ryšio modulius, paskirstymo blokus, jungtis ir valdymo lizdus, kurie naudojami optiniams kabeliams platinti, prijungti ir valdyti. ODF paskirstymo rėmas yra specialiai sukurtas šviesolaidinio ryšio patalpoms, turintis platų prievadų asortimentą (12-1440 branduolių), tinkamas didelio masto šviesolaidinio kabelio scenarijams, pvz., duomenų centrams, ryšio bazinėms stotims ir integruotoms kabelių sistemoms.
Apskritai,šviesolaidiniai skirstomieji rėmai daugiausia naudojami optiniams kabeliams prijungti ir valdyti, užtikrinant gana universalias kabelių funkcijas; Gnybtų dėžutės yra labiau orientuotos į optinių kabelių skaidymą ir optinių skaidulų sujungimą, tinka konkretiems prieigos taškams; Šviesolaidžio paskirstymo dėžutės daugiausia naudojamos paskirstymo optiniams kabeliams, dažniausiai randamiems FTTH tinkluose, šakojimui, paskirstymui ir valdymui; ODF paskirstymo rėmeliai yra labiau orientuoti į optinių signalų paskirstymą, prijungimą ir kryžminimą, naudojant didelio{0}}tankio jungtis ir puikias skaidulų valdymo galimybes.
Jie iš esmės yra jungčių laikikliai, tiesiogiai nedalyvaujantys duomenų perdavimo procese, tačiau teikia būtiną palaikymą įvairiose vietose pagal konkrečius taikymo scenarijus ir prievado konfigūracijos reikalavimus. Kaip pagrindinis šviesolaidinio ryšio infrastruktūros komponentas, jie atlieka nepakeičiamą vaidmenį užtikrinant tinklo stabilumą, gerinant perdavimo efektyvumą ir tenkinant įvairius taikomųjų programų poreikius.
