PC, UPC ir APC reiškia tris poliravimo stilius, taikomus antgalio galiniam paviršiui šviesolaidinės jungties viduje. Poliravimas nustato, kiek šviesos atsispindi atgal link šaltinio kiekvienoje jungtyje - parametras, vadinamas grąžinimo praradimu. Šiame straipsnyje aprašoma, kuo skiriasi trys tipai, kaip juos identifikuoti lauke ir kurį nurodyti konkrečiai programai.
Trys lenkų tipai, viena raida
Visi trys jungčių poliravimo tipai išsprendžia tą pačią esminę problemą: kai du pluošto galiniai paviršiai susilieja jungties viduje, bet koks oro tarpas tarp jų sukelia šviesos atspindėjimą atgal. Ta atspindėta energija -, vadinama atgaliniu atspindžiu arba optinio grįžimo praradimu (ORL) -, keliauja link lazerio šaltinio ir gali pabloginti signalo kokybę, padidinti bitų klaidų dažnį arba destabilizuoti analogines sistemas. Skirtumas tarp PC, UPC ir APC yra tai, kaip agresyviai kiekvienas dizainas atakuoja tą oro tarpą.
Originali plokščia{0}}poliruota 1970-ųjų jungtis paliko pakankamai platų tarpą, kad į sistemą būtų grąžinta maždaug 4 % šviesos (-14 dB grąžinimo nuostoliai). Tai buvo išeities taškas. Po kiekvieno sekę trys poliravimo tipai kontaktą sugriežtino skirtingai:
PC (fizinis kontaktas)devintajame dešimtmetyje plokščią paviršių pakeitė šiek tiek išgaubtas kupolas. Dėl kreivumo koncentruotas slėgis pluošto šerdyje, priversdamas du stiklo paviršius tiesiogiai liestis. Grąžinimo nuostoliai pagerėjo iki maždaug -40 dB. Kompiuteris tapo numatytasis įjungtasankstyvieji SC, FC ir ST jungčių tipai, tačiau didelis kupolo spindulys vis tiek paliko platų kontaktinį plotą, kuris toleravo netobulumus. Senoje telekomunikacijų įrangoje vis tiek rasite asmeninio kompiuterio šlifavimą -, jis veikia, tačiau jis yra silpniausias iš trijų ir retai naudojamas naujoms versijoms.
UPC (ultra fizinis kontaktas)nėra naujas dizainas, o geresnis poliravimo procesas, taikomas tam pačiam kupolui. Išplėstas poliravimo ciklas sukuria smulkesnę paviršiaus apdailą ir didesnį kreivio spindulį, o tai tiksliau suspaudžia pluošto šerdis. Grąžos praradimas pasiekia -50 dB ar daugiau - dešimt- kartų geresnis, palyginti su kompiuteriu. Tai darbinis arklys. Mėlyno kūnoLC UPC vieno{0}}modės pataisų laidaiyra beveik visuose šiandien gaminamuose duomenų centruose, įmonės stovuose ir metro DWDM lentynose. Jei niekas nenurodė kitaip, jūsų jungtys yra UPC. Vienintelis įspėjimas: pasikartojantys sujungimo ciklai gali subraižyti kupolą ir laikui bėgant sumažinti grąžinimo nuostolius, todėl tikrinimas ir valymas prieš kiekvieną prijungimą nėra privalomi - būtent tai užtikrina, kad UPC veiktų pagal vardines specifikacijas.
APC (kampinis fizinis kontaktas)laikosi iš esmės kitokio požiūrio. Vietoj statmeno kupolo, antgalio galas yra poliruotas 8-laipsniu kampu. Atsispindėjusi šviesa nebekeliauja atgal per šerdį - ji išeina į pluošto apvalkalą ir išsisklaido. Nėra veidrodžio efekto. Grąžinimo nuostoliai siekia -60 dB arba daugiau, o tai yra 0,0001% atspindėtos galios. APC nusipelno išsamesnio žvilgsnio, nes jis elgiasi pakankamai skirtingai nei PC ir UPC, kad garantuotų savo taisyklių rinkinį, apie kurį bus kalbama kitame skyriuje.
| lenkiškas tipas | Galinio paviršiaus geometrija | Tipiškas grąžos praradimas | Atsispindėjusi galia | Įdėjimo praradimas | Būsena |
|---|---|---|---|---|---|
| Butas (palikimas) | Butas | -14 dB | ~4% | ~0,3 dB | Pasenęs |
| PC | Išgaubtas kupolas, didelis spindulys | -40 dB | ~0.01% | ~0,3 dB | Pasenęs, retai diegiant naujus |
| UPC | Išgaubtas kupolas, siauras spindulys | -50 dB | ~0.001% | ~0,2 dB | Skaitmeninių nuorodų pramonės standartas |
| APC | 8 laipsnių kampu pakrypęs paviršius | -60 dB+ | ~0.0001% | ~0,2 dB | Reikalingas PON, RF, analoginiams |
Decibelai yra logaritminiai, todėl tarpai šioje lentelėje yra daug platesni, nei atrodo. Peršokimas nuo -40 dB (PC) iki -60 dB (APC) nėra „50 % geresnis“ – tai 100 kartų sumažinta atspindžio galia.
Kodėl APC svarbiau nei rodo skaičiai
-60 dB specifikacija yra įspūdinga popieriuje, tačiau tikrasis APC pranašumas atsispindi konkrečiame diegimo scenarijuje, kurį UPC tvarko prastai: nesuderinti prievadai.

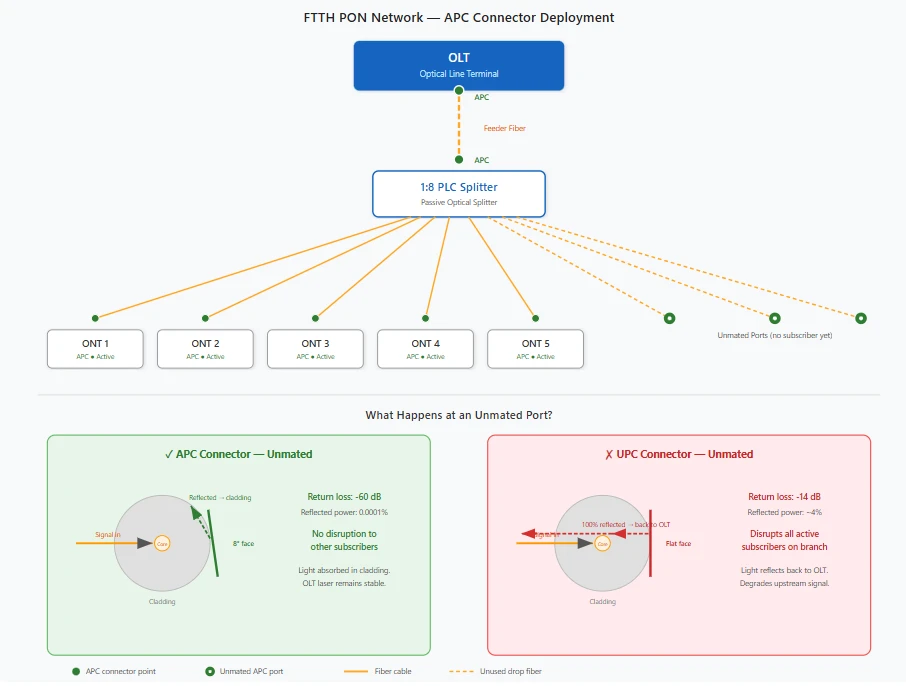

FTTH tinkluose naudojantPLC optiniai skirstytuvai, pradinio išleidimo metu abonentų prievadai dažnai būna tamsūs - namai dar neprijungti. Kiekviena nesuderinta UPC jungtis ant šio skirstytuvo veikia kaip veidrodis ir nukreipia visą krintantį šviesą tiesiai į optinės linijos gnybtą. Padauginkite tai iš aštuonių ar šešiolikos atvirų prievadų, o bendras atgalinis atspindys gali sutrikdyti aktyvius abonentus, kurie naudojasi ta pačia skirstytuvo šaka. Naudojant APC, nesusiję prievadai nėra-problema. Kampinis antgalis nukreipia šviesą į apvalkalą, nesvarbu, ar yra antrasis pluoštas, ar ne. Dėl šios priežasties GPON, XGS-PON ir 50G-PON standartai įpareigoja APC visame optinio paskirstymo tinkle.
Be PON, APC yra CATV ir RF vaizdo perdangos, paskirstytų antenų sistemų, dvikrypčių WDM, didelės -galios sustiprintų optinių grandinių ir nuoseklios optikos, naudojant PAM4 arba 16QAM moduliaciją - standartas, bet kuri sistema, kurioje atspindėtos energijos patekimas į lazerio ertmę sukelia man žalą.
Vienas svarbus apribojimas: APC poliravimas yra tik vieno{0}}režimo. Daugiamodės sistemos (OM3, OM4, OM5) yra daug mažiau jautrios atgaliniam atspindžiui ir standartizuojamos UPC arba asmeniniame kompiuteryje. Jei jūsų projekte naudojamas daugiamodis šviesolaidis, APC netaikomas.
Kaip identifikuoti kompiuterio, UPC ir APC jungtis lauke
Neteisingai atpažinus jungties poliravimą, atsiranda nesuderinamų jungčių, sugenda jungtys ir sugadinami antgaliai. Štai kaip juos atskirti keturiais būdais – nuo greičiausio iki patikimiausio.
1. Jungties korpuso spalva
Greičiausias patikrinimas. Pramonės spalvų konvencija yra tokia:
| lenkiškas tipas | Vieno{0}}režimo spalva | Daugiamodė spalva |
|---|---|---|
| PC | Mėlyna (senesnė pavara) arba smėlio spalvos | Smėlio spalvos (OM1 / OM2) |
| UPC | Mėlyna | „Aqua“ (OM3), „Magenta“ (OM4 / OM5) |
| APC | Žalia | N/A (tik vieno{0}}režimo) |
Žalia reiškia APC - visada. Mėlyna reiškia UPC vieno -režimo arba asmeninį kompiuterį senesnėje įrangoje. Daugiamodės jungtys atitinka pluošto klasės spalvą (akva, purpurinė, smėlio spalvos). Sutapimasšviesolaidinis adapterisarba pertvara bus tos pačios spalvos, todėl žalias adapteris priima tik žalias jungtis.
2. Spausdinti ženklai
Dauguma gamyklinių{0}}pajungimo laidų iršviesolaidinės košėsspausdinkite poliravimo tipą tiesiai ant jungties korpuso arba ant kabelio apvalkalo šalia jungties. Ieškokite tokio teksto kaip „LC/UPC“, „SC/APC“ arba „FC/PC“. Jei etiketėje parašyta tik „LC“ arba „SC“ be poliravimo žymėjimo, tai beveik neabejotina, kad UPC - gamintojai UPC laiko numatytuoju ir kartais praleidžia etiketę.
3. Įvorės galas pluošto apimtyje
Tai yra galutinis identifikavimo metodas. Esant 200x arba 400x skaidulų diapazonui, UPC arba PC antgalis rodo apskritą, centre esančią pluošto šerdį su atspindžio modeliu, nukreiptu į šerdį - paviršius yra statmenas žiūrinčiajam. APC antgalis atrodo akivaizdžiai kitaip: atspindžio modelis yra poslinkis, nes 8-laipsnių kampas nukreipia šviesos grąžą nuo centro. Šiek tiek pasipraktikavus, skirtumas iš karto akivaizdus. Jei reguliariai tikrinsite jungtis, iš pirmo žvilgsnio atpažinsite APC galinius paviršius.
4. Fizinis pojūtis poravimosi metu
APC jungtys su raktiniais korpusais (pvz., SC/APC) turi kitokį rakto plotį nei SC/UPC, todėl fiziškai sunkiau įkišti į netinkamą adapterį. LC jungtys neturi šio mechaninio raktų įvedimo, todėl LC/APC galima prijungti prie LC/UPC adapterio -, todėl prieš ką nors įstumiant svarbu patikrinti spalvą ir etiketes.
Kas atsitinka, kai APC sujungiate su UPC
Tai nusipelno savo pastabos, nes pasekmės nėra teorinės. Kai žalia APC jungtis įjungiama į mėlyną UPC adapterį - arba atvirkščiai -, kampinis galas susiduria su plokščiu kupolu. Abu paviršiai liečiasi tik plonu kontakto gabalėliu, todėl daugumoje pluošto šerdies susidaro didžiulis oro tarpas. Įterpimo nuostoliai gerokai viršija 1 dB. Grąžinimo praradimas žlunga. Ne{8}}ašies slėgis įsirėžia į abu gnybtų paviršius ir įbrėžia įbrėžimus, kurių negalima nuvalyti.
Pažeistų įvorių paprastai negalima iš naujo-poliruoti -, jungtį arba košę reikia nupjauti ir pakeisti. Viena nesuderinama pora per vėlyvą-naktinį techninės priežiūros laikotarpį gali pereiti į kelių-valandžių gedimą. Prevencija paprasta: patikrinkite spalvą, perskaitykite etiketę, niekada nepriverskite ryšio, kuris jaučiasi netinkamas.
Tinkamo jungties poliravimo pasirinkimas jūsų programai
Kompiuterių jungtys nebenaudojamos. Jei jūsų įstaigoje jie vis dar naudoja seną telekomunikacijų įrangą, pakeiskitešviesolaidinės jungtysyra prieinami, tačiau per kitą priežiūros laikotarpį pakeisti į UPC yra pigus atnaujinimas.
UPC apima plačiausią programų spektrą. Įmonės LAN, duomenų centrų jungtys, metro eternetas, DWDM transportas - viskas, kas skaitmeninė, kur grąžinimo nuostolių biudžetas leidžia –50 dB. Dalys yra nebrangios, ekosistema subrendusi, o veikimas įrodytas.
APC yra tinkamas skambutis, kai grįžtamasis atspindys skatina sistemos veikimą: pasyvūs FTTx optiniai tinklai, CATV/RF perdanga, DAS, WDM, nuosekli optika ir bet kokia architektūra, veikianti per optinius skirstytuvus su galimai nesusijusiais prievadais. Kainos priemoka yra apie 10–30 procentų, palyginti su lygiavertėmis UPC dalimis. FTTH diegimo lauke atvejuSC APC greitosios jungtyssumažinkite šią kainą-už-pašalindami epoksidinę dervą ir poliruodami - technikas gali nutraukti laidą per mažiau nei minutę.
Kad ir kurį laką pasirinktumėte, niekada nemaišykite APC su UPC poravimosi taške. Jei tinklas pereina iš vieno poliravimo tipų į kitą, perdavimas turi įvykti naudojant medijos keitiklį, skirstytuvą arba ONU -, o ne per adapterį.
Valymas ir priežiūra
Paklauskite bet kurio šviesolaidžio techniko, kas naikina jungties veikimą, ir atsakymas yra purvas. Dalelė ant antgalio galinio paviršiaus gali padidinti įterpimo praradimą daugiau nei 1 dB ir sugadinti grąžinimą. Prieš sujungdami, apžiūrėkite kiekvieną galinį paviršių 200 arba 400 kartų, naudodami pluošto taikiklį. Pirmiausia išdžiovinkite kasečių valiklį. Jei užteršimas išlieka, sudrėkinkite-ir tada-džiovinkite IPA. Praleiskite suslėgtą orą -, jis stumia daleles į žiedo viršūnę, o ne jas išvalo.
UPC jungtys suyra greičiau, kai kartojasi sujungimo ciklai, nei APC, taigi, jei UPC jungtis įprastų bandymų metu rodo šliaužiančius nuostolius, priežastis gali būti susidėvėjusi įvorė. APC antgaliai geriau atlaiko pakartotinio prisijungimo ciklus, tačiau jiems vis tiek reikalinga tokia pati švara-prieš-draugą. Jei naudojate APC{4}}pagrįstas PON nuorodas, įtraukite grąžos nuostolių matavimą į priėmimo kontrolinį sąrašą - vien tik galios matuoklis nepagaus jungties, kurios poliravimas yra prastas.
Kur link juda jungties lenkų technologija
50G-PON ir nuosekli optika metropoliteno / prieigos tinkluose dar labiau sumažina-atspindėjimo tolerancijas. APC vis dažniau yra numatytasis bet kokios didelės spartos{4}}vieno režimo nuorodoje, naudojant išplėstinį moduliavimą. Automatizuotas poliravimas ir interferometrinė patikra pašalino įterpimo nuostolių tarpą tarp APC ir UPC - lieka grąžinimo nuostolių pranašumas, o tai yra fizika: 8 laipsnių kampas yra konstrukcijos kraštas, kurio joks plokščias poliravimas negali pakartoti.
Apatinė eilutė: UPC skaitmeniniam naudojimui, APC – bet kokiam -jautriam atspindžiui. Suderinkite poliravimo tipus iki galo, laikykite antgalius švarius, o jungtys sutvarkys likusią dalį.
Dažnai užduodami klausimai
Kl.: Ar galiu naudoti UPC pataisymo laidą įrangoje, pažymėtoje „APC“ - arba kitaip?
A: Ne. Net jei jungtis mechaniškai tinka, kampinis -į-plokščias kontaktas sukelia didelius nuostolius ir pažeidžia abu antgalius. Įrangai, pažymėtai APC, reikia APC pataisos laidų -, kurie nepakeičia UPC. Dviejų pažeistų jungčių ir sunkvežimio ritinio kaina gerokai viršija kainų skirtumą.
Kl.: Mano projekte naudojamas OM4 daugiamodis pluoštas. Ar turėčiau nurodyti APC?
A: Ne. APC yra vieno -režimo poliravimas. Daugiamodės sistemos iš prigimties yra mažiau jautrios atgaliniam atspindžiui, todėl pramonė standartizavo UPC (arba asmeninį kompiuterį su senesne įranga) visoms daugiamodėms rūšims. Nurodykite UPC OM3, OM4 ir OM5 programoms.
Kl.: Kiek kartų galima sujungti UPC jungtį, kol ją reikia pakeisti?
A: Dauguma gamintojų UPC jungtis įvertina 500–1000 sujungimo ciklų esant tinkamoms valymo sąlygoms. Praktiškai šis skaičius labai priklauso nuo elgesio disciplinos. Prieš kiekvieną poravimą patikrinta ir išvalyta jungtis gali tarnauti gerokai ilgiau nei 1000 ciklų. Vieno, kuris įkišamas į nešvarumus, grąžos nuostoliai gali sumažėti po kelių dešimčių panaudojimų. APC jungtys paprastai toleruoja daugiau sujungimo ciklų, nes kampuotas paviršius yra mažiau jautrus viršūnės dilimui, kurį patiria plokšti kupolai.
