Šviesolaidinio kabelio montavimas viduje ir lauke

Evolux Fibre Team · 2026 m. vasario mėn. · 10 min

Skaidulinės optikos įrengimas yra svarbus žingsnis kuriant didelio našumo{0}}tinklus. Tinkamo kabelio pasirinkimas užtikrina efektyvų duomenų perdavimą, ilgaamžiškumą ir patvarumą įvairiose aplinkose. Šiame vadove aprašomas patalpų šviesolaidinio kabelio ir lauko šviesolaidinio kabelio įrengimas, pateikiami praktiniai patarimai kiekvienam scenarijui.

Skaidulinės optikos naujokas? Galbūt norėsite patikrinti mūsųšviesolaidinės jungties pagrindaipirma.

Šviesolaidinio kabelio tipai pagal pritaikymą

Skaiduliniai optiniai kabeliai skirstomi į kategorijas pagal jų naudojimo aplinką: viduje ir lauke. Kiekvienas tipas yra suprojektuotas su specifinėmis savybėmis, kad atitiktų skirtingas sąlygas.

Vidiniai šviesolaidiniai kabeliai

Vidiniai šviesolaidiniai kabeliai dažniausiai naudojami pastatuose, biuruose ir duomenų centruose. Šie kabeliai yra lankstūs, lengvi ir pagaminti iš ugniai{1}}atsparių medžiagų, atitinkančių saugos kodus. Jie patiria mažesnį aplinkos apkrovą nei lauko kabeliai, tačiau turi atitikti griežtus priešgaisrinės saugos standartus.

Ugnies įvertinimas yra svarbesnis nei dauguma žmonių supranta. Pastato gaisro metu netinkamas kabelio apvalkalas gali išsiskirti nuodingais garais arba paskleisti liepsną per vėdinimo patalpas. Remiantis NEC (Nacionalinio elektros kodekso) 770 straipsniu, štai ką reikia žinoti apie įvertinimus:

Netinkamo įvertinimo naudojimas nėra tik kodo pažeidimas. Matėme, kad montuotojai OFNR laidą nutiesia per salės patalpas, kad sutaupytų kelis centus už pėdą. Statybos inspektorius pagauna, viskas išplėšiama ir perdaroma tinkamu kabeliu. „Taupymas“ galiausiai kainuoja apie 10 kartų daugiau.

Lauko šviesolaidiniai kabeliai

Lauko kabeliai susiduria su visiškai skirtingais iššūkiais-temperatūrų svyravimais nuo -40 laipsnių iki +70 laipsnių, drėgmės įsiskverbimo, UV degradacijos, fizinio krūvio, o kartais graužikai kramtydami striukę. Šie kabeliai yra pagaminti kietesni, naudojant šarvuotus apvalkalus ir vandenį sugeriančias medžiagas.

Požeminiai pluošto kabeliai

Šie kabeliai traukiami per 1–2 metrų gylio vamzdžius. Vamzdis suteikia fizinę apsaugą, tačiau laikui bėgant vis tiek patenka drėgmė,-todėl požeminiams kabeliams reikia vandens-blokavimo gelio arba sausos{5}}blokavimo juostos. Su lubrikantu{7}}suderinami apvalkalai padeda sumažinti trintį ilgai traukiant per vamzdžių sistemą.

Tiesiogiai palaidoti kabeliai

Skirtingai nuo požeminių kabelių, tiesioginiai palaidoti kabeliai eina į žemę be vamzdžių. Jiems reikia sustiprintų šarvų-gofruoto plieno arba aliuminio juostos-, kad būtų galima atlaikyti dirvožemio slėgį ir graužikų žalą. Evolux siūlošarvuoti kabeliaisu patobulinta apsauga, specialiai sukurta tiesioginiam laidojimui.

Antenos kabeliai

Oro kabeliai kabo tarp stulpų arba tvirtinami prie pastatų. Jie yra apsaugoti nuo požeminių pavojų, tačiau susiduria su vėjo apkrova, ledo kaupimu ir nuolatiniu UV poveikiu. Savarankiškai-palaikančios konstrukcijos su įmontuota-plienine viela yra standartinės,-pasinešiklis neša kabelio svorį, o optiniai skaidulos lieka apsaugoti viduje.

Povandeniniai kabeliai

Norint naudoti po vandeniu upėse, ežeruose ar pakrantės zonose, kabeliams reikalingas didesnis atsparumas vandeniui. Daugumoje jų naudojamos kelios kliūtys: geliu-užpildyti vamzdeliai, vandenyje-brinkstančios juostos ir hermetiškai uždaryta konstrukcija. Sunkūs šarvai apsaugo nuo inkaro smūgių.

Išankstinis-įdiegimo planavimas

Štai kai kas daugumoje vadovų nepakankamai pabrėžia: planuojant išvengiama maždaug 95 % diegimo problemų. Ne technikos-planavimo problemos. Kažkas pamiršo patikrinti, ar esamas vamzdis jau pilnas. Kažkas nesuprato, kad perėjimui reikia leidimo. Kažkas užsakė 20 metrų trumpą kabelį.

Prieš ką nors užsisakydami, nueikite visą maršrutą ir dokumentuokite:

Bendras atstumas- išmatuokite, neįvertinkite. Pridėkite 10–15 %, kad būtų išvengta laisvumo ir maršruto variantų.

Kliūtys- sienos, lubos, esamos komunikacijos, kelių sankryžos

Aplinkos sąlygos- ar jis bus veikiamas kraštutinių temperatūrų? Drėgmės? Chemikalai?

Esama infrastruktūra- ar galite naudoti esamus kanalus, kabelių lovelius ar takus?

Reikalingi leidimai- leidimai kasinėti, statybos leidimai, teisės-sutartys-

Dėl darbų lauke skambinti811(JAV), kad būtų galima rasti esamas požemines komunikacijas prieš bet kokius kasimo darbus. Tai yra teisiškai reikalaujama, o atsitrenkus į dujotiekį ar maitinimo kabelį kyla rimtų problemų.

Geriausia optinio pluošto diegimo praktika

Skaiduliniai kabeliai pasižymi dideliu{0}}pralaidumu, mažu nuostoliu ir atsparumu elektromagnetiniams trukdžiams. Tačiau šie pranašumai pasireiškia tik tinkamai įdiegus. Čia pateikiami tiksliniai patarimai įvairiems diegimo scenarijams.

Šviesolaidinio pluošto montavimas viduje

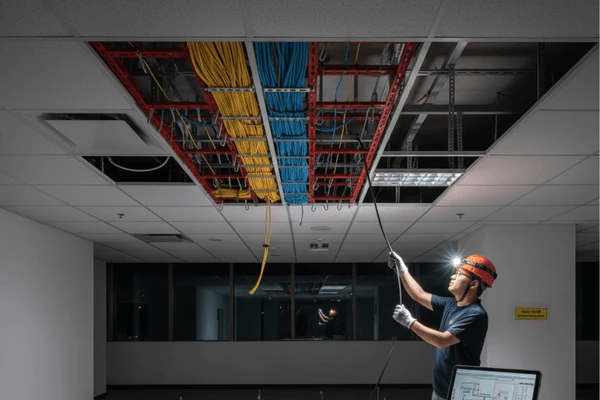

Lubų ir pakeltų grindų įrengimas

Nuleidžiamos lubos ir paaukštintos grindys yra bene lengviausia vieta, kur galima paleisti pluoštą. Lubų plokštes paprastai galima pastumti į viršų ir nustumti į šalį, kad galėtumėte pasiekti aukščiau esančius kabelius. Pakeltos grindų plytelės iškeliamos taip pat.

Kabeliai šiose erdvėse turi būti gerai{0}}palaikomi ir išdėstyti. Tiesiogiai važiuodami naudokite padėklus, J-kablius arba lipnius dirželius-, esančius maždaug 4–5 pėdų atstumu vienas nuo kito, su papildomomis atramomis keičiant kryptį.

Žmonės pamiršta vieną dalyką: pritvirtinkite atramas prie pastato konstrukcijos, o ne lubų tinklelio. Tinklelis skirtas tik plytelių svoriui išlaikyti. Matėme, kad lubų dalys nukrenta, kai laikui bėgant prie tinklo buvo prijungta per daug kabelių. Tai įvyksta ne iš karto,-prireikia mėnesių ar metų sukaupto svorio-, bet kai jis praeina, jis pašalina viską, kas yra apačioje.

Dar keli dalykai, į kuriuos reikia atkreipti dėmesį montuojant lubas:

Netieskite kabelių tiesiai ant lubų plytelių. Jie nusvyra ir galiausiai nukris.

Neužtraukite užtrauktukų per stipriai. Sukuria streso taškus, kurie vėliau sukelia problemų. Velcro dirželiai veikia geriau.

Šviesolaidį nuo maitinimo kabelių laikykite bent 12 colių atstumu. Šviesolaidis yra atsparus trukdžiams, tačiau maitinimo kabeliai generuoja šilumą.

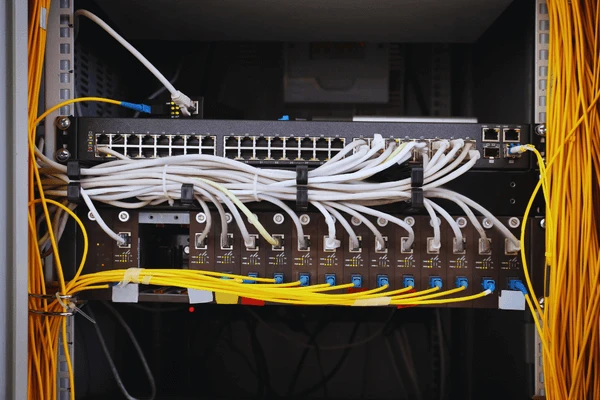

Skyriuje-Spintelių įrengimas

Kabeliai stelažų spintelėse turi būti sutvarkyti. Netvarkingos stelažai sukelia tikrų problemų,-sunkiau šalinamos triktys, lengviau netyčia ką nors atjungiama, košmaras vėliau keisti.

Naudokitepluoštinės plokštėsšvariems galiniams taškams. Nukreipkite kabelius per vertikalius ir horizontalius kabelių tvarkykles, o ne leiskite jiems nutiesti per įrangą. Skaidulinius ir maitinimo laidus laikykite priešingose ​​stovo pusėse.

Visada palikite techninės priežiūros kilpas{0}}papildomas suvyniotas, kad galėtumėte naudoti ateityje. Net ir perkeliant įrangą kelis colius gali reikėti traukti naujus laidus.

Pakylų įrengimas

Vertikalus kabelis tarp grindų yra sudėtingas dėl kabelio svorio. Pats kabelis laikui bėgant gali išsitempti, jei netinkamai palaikomas.

Naudokite OFNR{0}}minimalų vardinį kabelį stovams-OFNP, jei stovas jungiamas prie oro erdvės. Reguliariai prilaikykite laidus naudodami skaidulų{3}}vardinius spaustukus. Įprasti metaliniai spaustukai gali sutraiškyti pluoštą, jei jie yra per daug priveržti.

Štai patarimas, kuris sutaupo daug pastangų: pradėkite nuo viršutinio aukšto ir traukite žemyn, o ne aukštyn. Kabelio traukimas aukštyn visą kelią kovoja su gravitacija, o apkrova didėja su kiekvienu traukiamu metru. Traukimas žemyn leidžia gravitacijai padėti, o ne kovoti su jumis.

Galbūt skirtingų kabelių gamintojų tvarkymo procedūros šiek tiek skiriasi. Taigi patikrinkite, ar kabelio duomenų lape yra didžiausias vertikalus pakilimas be atramos, ir pirmiausia vadovaukitės jų instrukcijomis.

Šviesolaidžio montavimas lauke

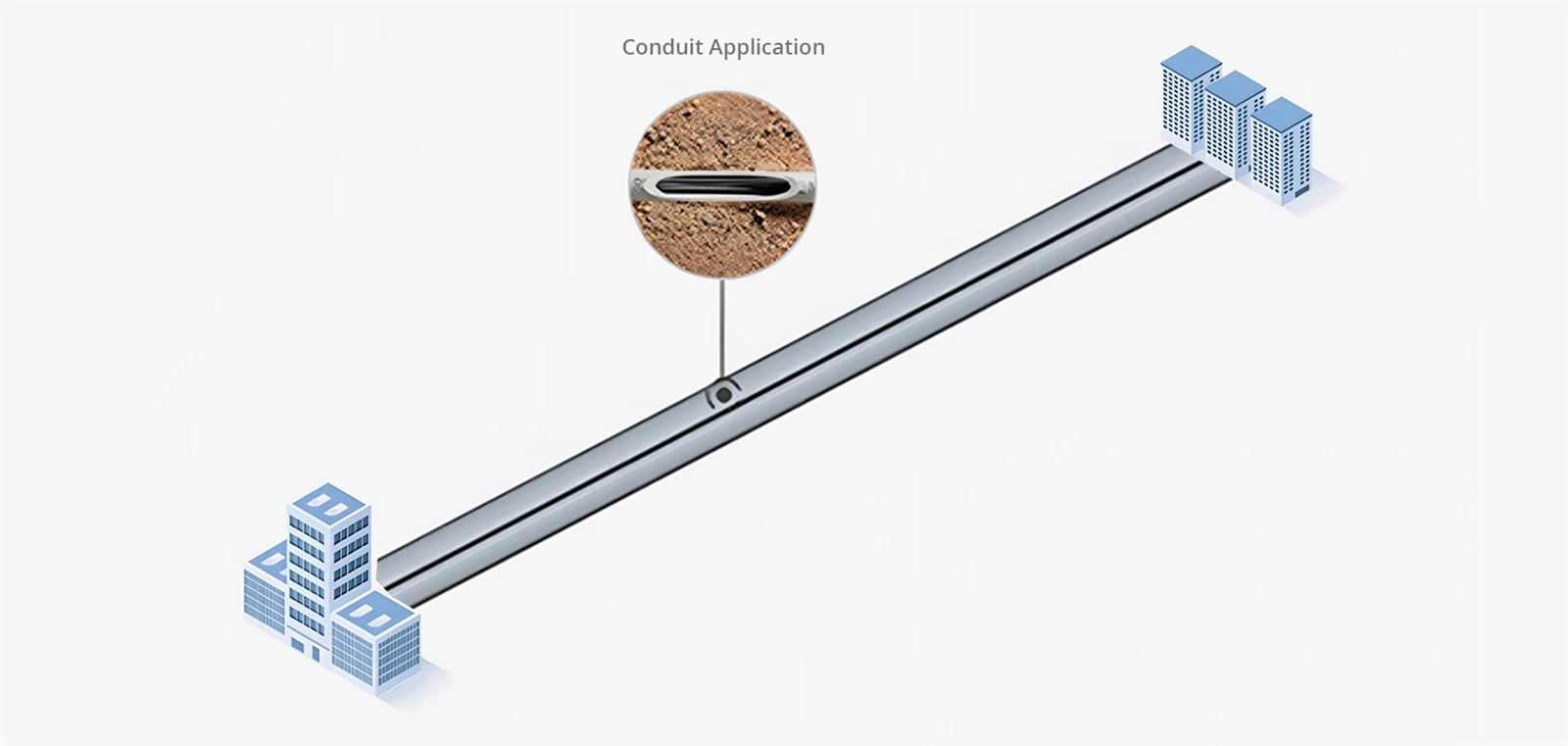

Vamzdžių montavimas

Vamzdis užtikrina gerą ilgalaikę{0}}lauko kabelių apsaugą, tačiau jį sumontavus pakeisti sunku ir brangu. Kruopščiai suplanuokite maršrutą iš anksto.

Traukdami kabelį per vamzdį, visi perėjimo taškai turi būti lygūs. Prie jungiamųjų dėžių ir rankinių skylių neleiskite kabeliams atsiremti į aštrius kraštus-pridėkite trumpą lankstaus vamzdelio gabalėlį arba įdėklą, kad kabelis būtų nukreiptas aplink kampus. Ištraukimo dėžės suskaido ilgus bėgius į valdomus segmentus ir suteikia prieigą prie ateities darbo.

Montavimo metu į vamzdį visada įkiškite traukimo virvę. Jums to prireiks vėliau. Naudokite su pluoštu-suderinamą lubrikantą, skirtą ilgai traukti,-vandens-gelis veikia gerai, tačiau patikrinkite, ar jis suderinamas su kabelio apvalkalo medžiaga.

Pastaba:Vidinis vamzdžių vingių spindulys turi būti bent 10 kartų didesnis už išorinį kabelio skersmenį. Įprastam 8 mm lauko kabeliui tai yra mažiausiai 80 mm lenkimo spindulys. Vamzdžių bėgiai turėtų būti apriboti iki 100 pėdų tarp traukimo taškų, o segmente turi būti ne daugiau kaip du 90 laipsnių posūkiai. Šių ribų viršijimas smarkiai padidina tempimo įtampą.

8 paveikslo technika

Labai ilgai traukdami-kelis šimtus pėdų ar daugiau-nebandykite to daryti iš karto. Patraukite iki tarpinio taško, perteklinį kabelį ištieskite 8 figūros pavyzdžiu (ne apskritu, kuris sukasi), tada tęskite traukimą. Tai paskirsto įtampą ir neleidžia viršyti maksimalios kabelio traukos vertės.

Tiesioginis palaidotas montavimas

Tiesiogiai užkasus laidas įkišamas tiesiai į žemę be vamzdžio. Jums tikrai reikia šarvuoto kabelio, skirto tiesioginiam laidojimui-įprastas lauko kabelis neišgyvens ilgiau nei metus ar dvejus.

Prieš kasdami skambinkite811rasti esamas komunalines paslaugas. Daugumoje vietų reikalaujama pagal įstatymą. Atsitrenkti į dujotiekį ar šviesolaidžio kamieną geriausiu atveju yra brangu, o blogiausiu – pavojinga. Gaukite leidimus kasinėti-dauguma jurisdikcijų jų reikalauja.

Užkasimo gylis priklauso nuo vietos:

Visada palaidokite žemiau savo regiono šalčio linijos. Užšalimo-atšildymo ciklai gali pakeisti dirvožemį ir sugadinti kabelius, palaidotus per sekliai.

Įdėję kabelį, pirmiausia užpilkite smėliu arba smulkia žeme,{0}}jokių akmenų tiesiai ant kabelio. Įdėkite įspėjamąją juostą maždaug 12 colių aukščiau. Tikslų maršrutą dokumentuokite GPS koordinatėmis arba išsamiais matavimais. Kažkas jums padėkos po daugelio metų, kai reikės jį rasti.

Antenos montavimas

Antenos montavimas pakabina kabelius tarp polių. Nereikalaujama kasimo išlaidų, bet kabeliai veikiami-vėjo, ledo, saulės ir temperatūros svyravimų.

Standartiniai{0}}palaikantys kabeliai su integruotu pranešimo laidu. „Messenger“ atlaiko svorį ir vėjo apkrovas, o optiniai pluoštai yra apsaugoti viduje. Įrenginiams šalia elektros linijų, visuose-dielektriniuose savarankiškuose-palaikančiuose (ADSS) kabeliuose vietoj plieno naudojami aramidiniai siūlai, kad būtų išvengta elektros pavojaus.

Pasvirimas tarp polių yra svarbesnis nei žmonės supranta. Per daug įtemptas sukelia streso problemų šaltu oru, kai kabelis susitraukia. Per laisvas vėjas sukelia pernelyg didelį judėjimą, todėl tvirtinimo taškai pavargsta. Jei atstumas viršija 100 metrų arba esant atšiaurioms oro sąlygoms, tikriausiai norėsite, kad inžinierius apskaičiuotų tinkamą nuosvyrą.

Ten, kur kabeliai patenka į pastatus, įrenkite išplėtimo kilpas. Temperatūros pokyčiai sukelia reikšmingą išsiplėtimą ir susitraukimą-be kilpų, o judėjimas sutelkia įtampą įėjimo taškuose ir laikui bėgant gali pažeisti kabelių ir pastatų angas.

Sujungimas ir nutraukimas

Kabelių montavimas yra pusė darbo. Tinkamas jų sujungimas yra antroji pusė.

Fusion Splicing

Lydymosi sujungimas sulydo du pluošto galus kartu su elektros lanku. Geras sintezės sujungimas beveik neturi nuostolių,{1}}paprastai mažesnis nei 0,05 dB. Štai kodėl tai yra nuolatinių įrenginių standartas.

Procesas reikalauja tikslumo kiekviename žingsnyje:

Juostelėapsauginė danga, kad būtų atskleistas plikas pluoštas. Naudokite tinkamus pluošto nuėmiklius{1}}improvizuotus įrankius sugadinsite stiklą.

Švarusplikas pluoštas su 99 % izopropilo alkoholiu ir servetėlės ​​be pūkelių. Vienas praėjimas vienai valytuvų sekcijai.

Cleavepluoštą, kad būtų sukurtas plokščias, statmenas galinis paviršius. Skilimo kokybė lemia sujungimo kokybę-, jei jis atrodo įskilęs, kampuotas ar šiurkštus, nuimkite toliau ir bandykite dar kartą.

Saugiklisdedant pluoštus į jungiklį. Jis automatiškai juos sulygiuoja ir taiko lanką.

Apsaugotisandūrą su termiškai{0}}susitraukiančia mova. Plikos sintezės sandūros yra labai trapios.

Jei jungiklis apskaičiavo, kad nuostoliai viršija 0,05 dB, kažkas nutiko. Geriau perdaryti, nei priimti ribinį sujungimą.

Už nutraukimo darbus, kokybęšviesolaidinės košėssu gamykliniais{0}}poliruotomis jungtimis iš esmės keičia galutinius rezultatus.

Mechaninis sujungimas

Mechaniniuose sujungimuose vietoj suliejimo naudojami derinimo įtaisai ir indekso{0}}atitinkantis gelis. Greitesnis montavimas, nereikia brangios sintezės įrangos.

Kompromisas: didesnis nuostolis (0,1-0,5 dB tipiškas, palyginti su mažiau nei 0,05 dB sintezės atveju) ir mažesnis ilgalaikis patikimumas atšiaurioje aplinkoje. Bauda už neatidėliotiną remontą arba mažo{5}}skaidulų kiekio darbus, kai įrangos kaina kelia susirūpinimą. Nuolatinei infrastruktūrai vis dar reikia sintezės.

Jungčių tipai

Skirtingoms programoms reikia skirtingų jungčių:

Mūsųšviesolaidinės jungtysyra visų standartinių tipų, skirtų gamykliniam ir lauko užbaigimui.

Testavimas ir dokumentacija

Nepraleiskite testavimo. „Nuoroda užsidega“ nereiškia, kad įdiegta gera. Ribinis įrenginys gali veikti esant 10 G, bet nepavykti esant 100 G arba gerai veikti vasarą, bet nutrūkti žiemą.

Vizuali apžiūra

Prieš ką nors prijungdami, patikrinkite kiekvieną jungties galą 200–400 kartų padidinimo mikroskopu. Ieškokite dulkių, pirštų atspaudų, įbrėžimų per šerdį, drožlių antgalyje.

Užteršimas sukelia daugumą šviesolaidinio tinklo problemų. Viena pramonės apklausa parodė, kad tai yra pagrindinė skambučių trikčių šalinimo priežastis. Nuvalykite užterštas jungtis tinkamais valymo įrankiais ir dar kartą{2}}apžiūrėkite. Įbrėžimai, kertantys šerdies sritį, reiškia, kad jungtį reikia pakeisti.

Nuostolių testavimas

Optinio praradimo testo rinkiniai matuoja bendrą įterpimo praradimą nuo pabaigos{0}}iki-pabaigos. Palyginkite išmatuotus rezultatus su numatomais nuostoliais:

Numatomas nuostolis=(pluošto ilgis × slopinimas) + (jungtys × 0,3 dB) + (sujungimai × 0,1 dB)

Tipiškas pluošto slopinimas:

Vieno{0}}režimo esant 1310 nm: 0,35 dB/km

Vieno{0}}režimo esant 1550 nm: 0,25 dB/km

Daugiamodis esant 850 nm: 3,0 dB/km

Jei išmatuotas nuostolis yra žymiai didesnis nei apskaičiuotas, kažkas negerai. Raskite jį prieš priimdami diegimą. Patalpų kabeliams TIA-568 standartas numato specifinius nuostolių biudžetus ir bandymų reikalavimus, kurių turėtų laikytis dauguma komercinių įrenginių.

OTDR testavimas

OTDR (Optical Time{0}}Domain Reflectometer) siunčia šviesos impulsus ir matuoja atspindžius, rodydamas kiekvieną jungtį, sujungimą, lenkimą ir gedimą išilgai nuorodos. Pėdsakas tiksliai nurodo, kur yra problemos ir kokios rimtos.

Išsaugokite OTDR pėdsakus kiekvienam pluoštui. Kai kas nors nepavyksta po kelių mėnesių ar metų, dabartinių ir pradinių pėdsakų palyginimas tiksliai parodo, kas pasikeitė. Saugokite dokumentus ten, kur būsimi technikai gali juos rasti-, o ne kieno nors nešiojamajame kompiuteryje, kuris paliekamas pakeitus darbą.

Dažnos problemos ir sprendimai

Nuoroda niekaip nesusikurs

Patikrinkite šia tvarka: jungtys tinkamai pritvirtintos? Tinkamai prijungtas pluoštas (atsekti jį fiziškai)? TX/RX poliškumas teisingas? Jungtys švarios?

Pertraukiamos klaidos arba didelis bitų klaidų lygis

Beveik visada vienas iš trijų dalykų: užterštos jungtys, ribinė optinė galia (jungtis veikia, bet nėra maržos) arba lenkimo spindulio pažeidimas kažkur kelyje. Fiziškai apžiūrėkite maršrutą ir ieškokite ankštų posūkių-stelažų viduje, keičiant kryptį, visur, kur kabelis „prikimštas“ į ankštą vietą.

Anksčiau nuoroda veikė, dabar ne

Kažkas pasikeitė. Ar buvo atliktas koks nors darbas rajone? Ar kas nors ką nors prijungė ar atjungė? Palyginkite dabartinį OTDR pėdsaką su pradine bazine linija.

OTDR vienu metu rodo netikėtą didelį nuostolį

Gali būti nešvari jungtis, blogas sujungimas, tvirtas posūkis arba fizinė žala. Pradėkite nuo valymo. Jei tai nepadeda, fiziškai patikrinkite vietą, kurią nustato OTDR.

Išvada

Geras šviesolaidžio įrengimas priklauso nuo pagrindinių dalykų: aplinkai tinkamas kabelis, rūpestingas tvarkymas, švarios jungtys, tinkamas bandymas. Nesudėtinga, bet detalės svarbios. Praleiskite juos ir daugelį metų spręsite problemas.

„Evolux Fiber“ teikia visas šviesolaidinių komponentų{0}}jungtis, jungiamuosius laidus, jungtis, adapterius ir gnybtų dėžutes. Nemokami pavyzdžiai ir techninė pagalba jūsų projektams.

Turite klausimų apie jūsų diegimą? Susisiekite su mūsų komandauž pagalbą.
