MPO-12 pluošto kabelio vadovas: naudojimas, poliškumas, MPO-8 ir LC

Jei vertinate didelio{0}}tankio skaidulų kabelius duomenų centro magistraliniam tinklui arba struktūrinių kabelių gamyklai, MPO-12 skaidulų kabelis bus viena iš pirmųjų pasirinkimų jūsų galutiniame sąraše. MPO jungtys sujungia kelis pluoštus į vieną gnybtą, o 12 skaidulų variantas buvo įmonės duomenų centrų kabelių pagrindas daugiau nei dešimtmetį. Tačiau „populiarus“ ne visada reiškia „optimalus“. Daugelis šiuolaikinių lygiagrečios optikos siųstuvų-imtuvų naudoja tik 8 skaidulas, o tai reiškia, kad Base-12 konstrukcija gali palikti keturis skaidulus tuščiąja eiga šiose konkrečiose sąsajose.

Šiame vadove aprašoma, kas iš tikrųjų yra MPO-12 kabelis, kur jis vis dar turi praktinę prasmę, kaip veikia poliškumas ir jungties lytis ir kaip nuspręsti, ar MPO-12, MPO-8 ar dvipusis kabelis.LC jungtysyra tinkamas kitam projektui.

Kas yra MPO-12 pluošto kabelis?

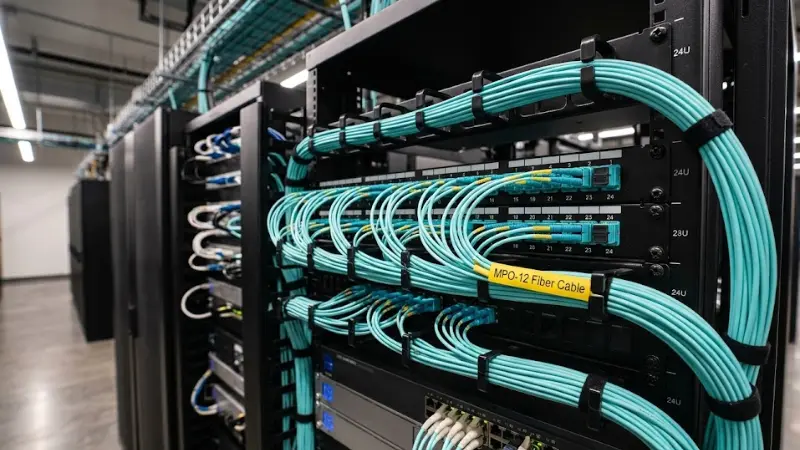

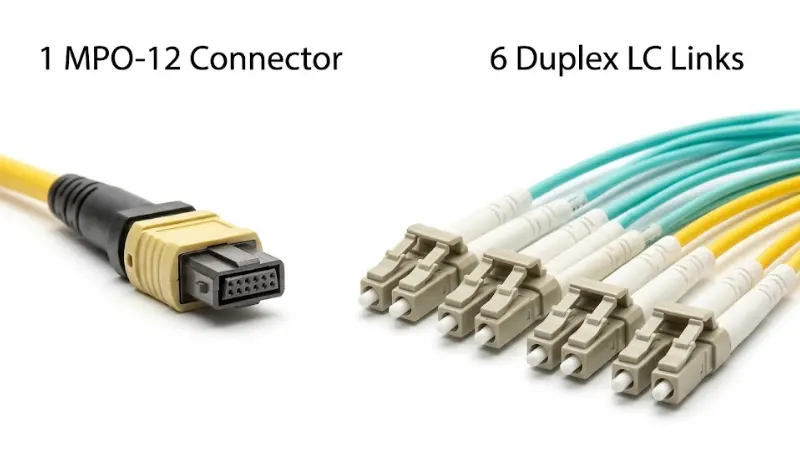

MPO-12 skaidulų kabelis yra kelių skaidulų mazgas, sujungiantis 12 optinių skaidulų vienameMPO jungtis. Pagrindinis pranašumas yra tankis: viena kompaktiška sąsaja pakeičia iki šešių dvipusių pataisų laidų. Šis konsolidavimas yra priežastis, dėl kurios MPO{2}}pagrįsti kabeliai dominuoja struktūrinėse magistralinėse nuorodose vidutiniuose-ir-dideliuose duomenų centruose, kur valdyti šimtus atskirų dvipusių trumpiklių būtų nepraktiška.

Palyginti su standartiniu dvipusiuLC pataisos laidas, MPO-12 magistralė yra skirta agregacijai -, pernešant daug skaidulų vienu keliu ir išardant juos kasetėse arba adapterių plokštėse arčiau įrangos. Jei jūsų aplinkai reikia tik dviejų-skaidulų taško-to{8}}sujungimo, dvipusis LC kabelis yra paprastesnis ir pigesnis. MPO-12 užsitarnauja savo vietą, kai svarbus skaidulų skaičius, kabelių lovelių tankis arba diegimo greitis.

Taip pat pamatysite terminą MTP, vartojamą kartu su MPO. MTP yra prekės ženklu pažymėta, aukštesnės{1}}specifikacijos jungtis, kurią gamina US Conec ir kuri yra visiškai suderinama su bendruoju MPO formos faktoriumi. Priimant sprendimus dėl pirkimo svarbu, kad jungtis atitiktų įdėjimo-praradimo ir grąžinimo-praradimo reikalavimus, o ne tai, kokia etiketė yra ant korpuso.

Kur MPO-12 vis dar turi didelę praktinę prasmę

„Base-12“ MPO kabeliai toli gražu nėra pasenę, tačiau jo patraukli vieta susiaurėjo, nes pramonė pradėjo naudoti 8 skaidulų lygiagrečią optiką. Štai kur MPO-12 išlieka geras pasirinkimas:

•

• Stuburo konsolidavimas dvipusėms programoms.

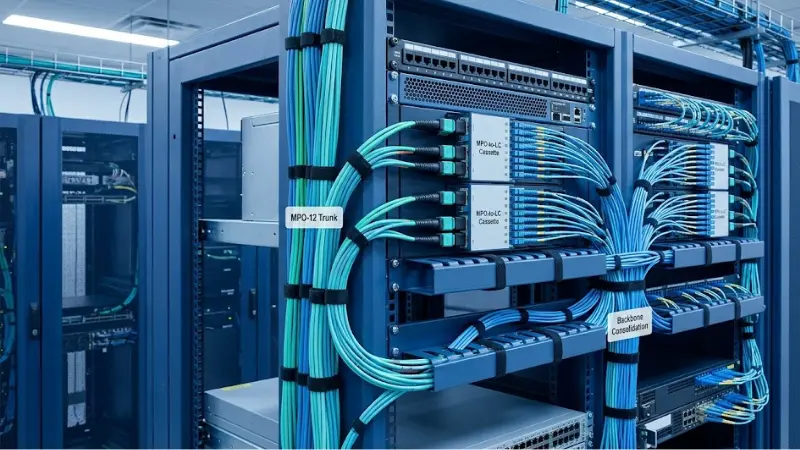

• Struktūriniuose kabelių projektuose, kuriuose kelios 10G dvipusės jungtys sujungiamos į vieną kamieną, 12 skaidulų MPO mazgai jungiami prieMPO{0}}į-LC kasetėskad ventiliuojasi iki šešių dvipusių LC prievadų. Tai išlieka vienas iš labiausiai paplitusių diegimo modelių įmonių duomenų centruose.

•

• Apleistos teritorijos aplinka su esama Base-12 infrastruktūra.

• Jei jūsų įmonėje jau naudojami 12-pluošto kamienai, kasetės ir pataisų plokštės, naudojant MPO-12 išplėtimas išvengiama visos pertvarkymo išlaidų ir sudėtingumo. Konversijos pataisos laidai arba hibridinės kasetės gali sujungti Base-12 magistrales į 8 skaidulų įrangos prievadus, kai reikia.

•

• Išsiveržimo ir migracijos scenarijai.

• AnMPO-į-LC pertraukimo kabelisleidžia vienai 12-pluošto magistralei aptarnauti iki šešių atskirų dvipusių jungčių -, naudinga, kai reikia prijungti seną 1G arba 10G dvipusę įrangą prie didelio tankio pataisymo zonos.

„Fluke Networks“ tai pažymi12 skaidulų MPO jungtis istoriškai buvo populiarus pasirinkimas dvipusio pagrindinio kabelio sujungimuiduomenų centre, ypač 10G eterneto aplinkose, kur MPO-į-LC kasetės 12 skaidulų kamienus perkėlė į šešis dvipusius prievadus.

Kada MPO-12 netinka geriausiai?

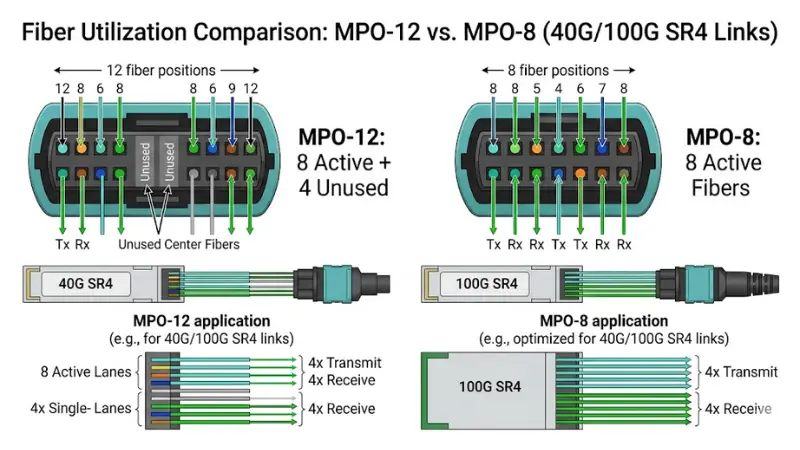

Pagrindinis MPO-12 apribojimas rodomas lygiagrečiose-optikos nuorodose. Tiek 40GBASE-SR4, tiek 100GBASE-SR4 siųstuvai-imtuvai naudoja 8 skaidulas – keturi siunčia, keturi priima. Kai prijungiate 8 skaidulų siųstuvą-imtuvą į 12 skaidulų kamieną, keturi centriniai skaidulos lieka nenaudojamos. Per šimtus nuorodų išeikvojama daug skaidulų pajėgumų.

„Fluke Networks“ paaiškina, kad šis neefektyvumas yra būtent taipaskatino pramonę sukurti 8 skaidulų MPO (Base-8) ryšįkaip specialus sprendimas 40G ir 100G lygiagrečiai{2}}optikai diegti. Jei kuriate naują audinį aplink SR4 arba DR4 siųstuvus-imtuvus ir jums nereikia atgalinio suderinamumo su esama Base-12 gamykla, MPO-8 architektūra naudos pluoštą efektyviau ir švariau padidins iki 400 G.

MPO-12 prieš MPO-8 prieš LC: sprendimų sistema

Pasirinkite MPO-12, jeiplečiate „Base-12“ gamyklą, jungiate dvipusius magistralinius tinklus arba diegiate sudėtingas architektūras, kuriose 12 skaidulų kamienai tiekia LC kasetes.

Venkite MPO-12, jeikuriate plyno lauko lygiagrečią{0}}optiką aplink 8 skaidulų siųstuvus-imtuvus ir neturite senos Base-12 infrastruktūros. Pagal tokį scenarijųMPO-8 kabeliaiužtikrins geresnį pluošto panaudojimą ir švaresnį atnaujinimo kelią iki 400G ir daugiau.

Kaip veikia MPO-12 jungtis?

MPO jungtis skaidulus išdėsto linijine eile tiksliai{0}}formuotame įvoryje. 12 skaidulų versijoje visi 12 skaidulų yra vienoje eilėje, laikantis griežtų atstumo nuokrypių, todėl tinkamai išvalius ir sulygiavus galima sumažinti iki 0,5 dB įterpimo nuostolių vienai porai.

Vyriškos ir moteriškos jungtys

MPO jungtys yra vyriškos (su išlygiavimo kaiščiais) arba moteriškos (be kaiščių). Kištukinės jungties lizdo kaiščiai į atitinkamas vidinio jungties skylutes, kad būtų užtikrintas tikslus šerdies-su -šerdies išlygiavimas. Aktyvios įrangos - jungikliai, siųstuvai-imtuvai, linijų kortelės - beveik visada naudoja vyrišką (prisegtą) MPO prievadą. Tai reiškia, kad bet koks kabelis, jungiamas tiesiai į įrangą, turi būti įdėtas (atsegtas), kad būtų tinkamai sujungtas ir nebūtų pažeisti siųstuvo-imtuvo kaiščiai. Šią detalę lengva nepastebėti atliekant pirkimą ir yra dažnas lauko klaidų šaltinis.

Pagrindinė orientacija ir padėtis 1

Kiekviena MPO jungtis turi raktą (pakilusią įdubą ant korpuso) ir baltą tašką arba žymėjimą, nurodantį 1 pluošto padėtį. Teisinga rakto padėtis - klavišas aukštyn ir raktas žemyn - nustato, kaip skaidulų padėtys susietos sujungtoje jungtyje. Orientacijos nepaisymas užsakymo ar montavimo metu yra vienas greičiausių būdų sukurti poliškumo neatitikimą.

Poliškumas: detalė, kuri sukelia brangiausias klaidas

Poliškumas užtikrina, kad kiekvienas perdavimo pluoštas prisijungtų prie tinkamo priėmimo pluošto tolimajame jungties gale. Supraskite neteisingai ir kanalas neįsižiebs -, net jei viskas atrodo fiziškai sujungta.

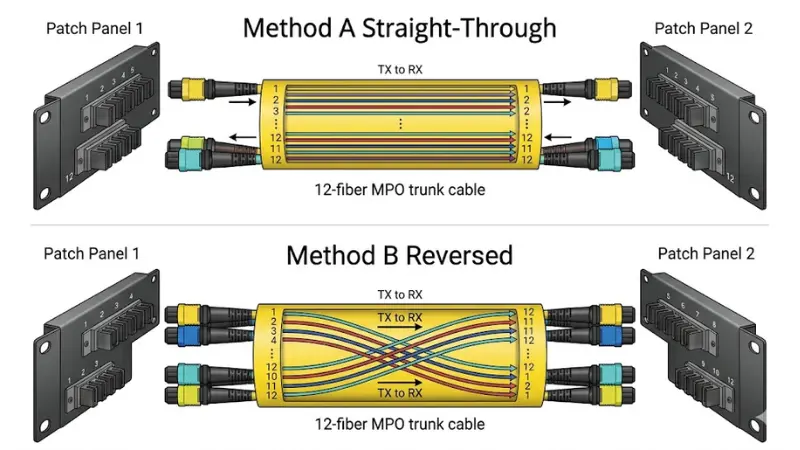

TheANSI/TIA-568.3-E standartasapibrėžia tris pirminius MPO sistemų poliškumo metodus - Method A, Method B ir Method C - bei du naujesnius universalius metodus (U1 ir U2), pristatytus 2022 m. redakcijoje. Kiekvienas metodas nurodo skirtingą magistralinio kabelio tipo (A, B arba C tipo), adapterio orientacijos ir pataisos laido stiliaus derinį, kad būtų išlaikytas perdavimo-priėmimo{7}}per nuorodos tęstinumas.

Praktikoje A ir B metodai yra plačiausiai naudojami. Taikant A metodą naudojamas tiesioginis-kamienas su raktų-aukštyn / klavišu-adapteriais, o B metodu naudojamas atvirkštinis kamienas su raktų-aukštyn / klavišu{5}}adapteriais. Svarbiausia taisyklė yra tokia: pasirinkite vieną metodą visam projektui ir patikrinkite jį prieš pateikdami bet kokius užsakymus.

Iš anksto užbaigti MPO komplektai paprastai gaminami pagal užsakymą ir dažnai negrąžinami. „Fluke Networks“ įspėja, kad dėl poliškumo painiavos dažnai aptinkami netinkami kabeliai arba pataisų laidai tik įdiegus -, todėl projektas vėluoja ir pakeitimo išlaidos. Investuoti laiką į poliškumo dokumentaciją projektavimo metu yra daug pigiau nei pertvarkant sumontuotas magistrales.

Tinkamo pluošto tipo pasirinkimas: OM3, OM4 arba vieno{2}}režimo

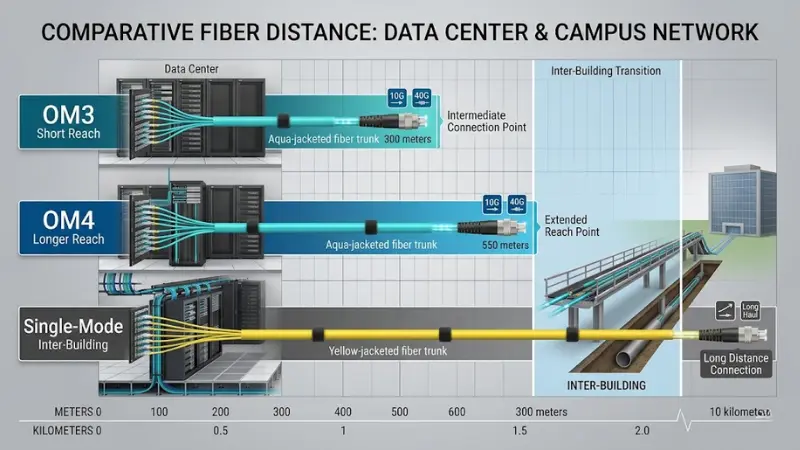

MPO-12 kabelio pluošto klasė nustato, kiek galite nustumti nuorodą, kol signalo kokybė pablogės. Daugelio režimų diegimo atveju sprendimas paprastai priimamasOM3 prieš OM4.

Remiantis „Corning“ paskelbtais duomenų centro kanalo{0}}ilgio tyrimais, maždaug 90–95 % įdiegtų OM3 ir OM4 nuorodų duomenų centruose veikia atstumu nuo100 metrų ar mažiau. Standartiniu eterneto greičiu OM3 palaiko 10G ryšius iki 300 m ir 40G/100G lygiagrečiuosius{6}}optikos ryšius iki 100 m. OM4 išplečia šiuos skaičius iki 550 m, kai 10G ir 150 m, kai 40G/100G - yra reikšmingas pranašumas, jei jūsų tarp{16}}eilių ar{17}}salų atstumai viršija 100 m.

Praktinė gairė: jei visi kelių režimų bėgiai yra gerokai mažesni nei 100 m ir esate jautrus biudžetui-, OM3 patogiai susitvarkys su 10G ir 40G. Pasirinkite OM4, kai reikia ilgesnio pasiekiamumo, planuojate pereiti prie didesnio greičio arba tiesiog norite daugiau atsargų, kad būtų išvengta jungties praradimo ir kabelio{7}}maršruto papildymo laikui bėgant. Norėdami giliau palygintidaugiamodio pluošto tipai, įskaitant OM5, žr. mūsų specialų vadovą.

Jei atstumai viršija kelių režimų režimą, pasiekite - tarp-pastatų nuorodas, metro jungtis arba bet kokį bėgimą, viršijantį kelis šimtus metrų -vieno{0}}modo šviesolaidisyra aiškus pasirinkimas. Vieno-mode MPO-12 rinkiniai yra prieinami ir vis dažniau naudojami didelio-tankio vieno režimo pataisymo aplinkose.

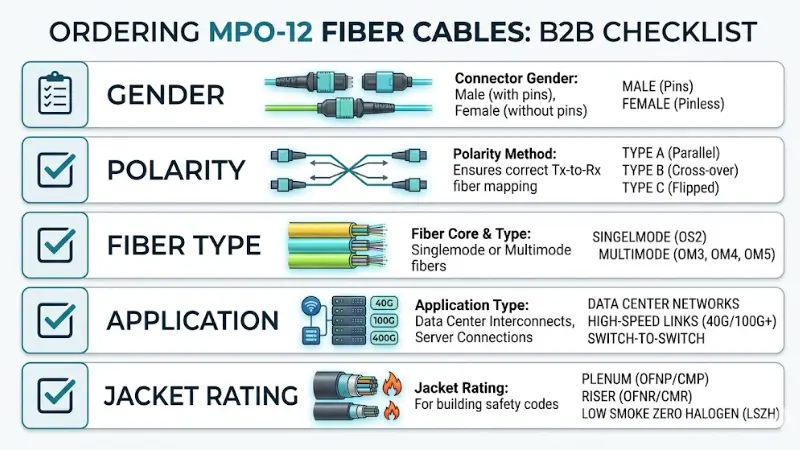

Pirkimo kontrolinis sąrašas: penki dalykai, kuriuos reikia patvirtinti prieš užsakant

MPO-12 kabeliai dažnai surenkami pagal užsakymą-ir jų negalima grąžinti. Net vieno parametro neteisingas nustatymas gali reikšti savaičių vėlavimą. Prieš pateikdami užsakymą patvirtinkite šiuos penkis elementus:

1.

2. Jungties lytis kiekviename gale.

3. Nustatykite, kuris galas jungiamas prie aktyvios įrangos (reikia lizdo / atsegimo), o kuris galas jungiamas prie pataisų skydelio arba magistralinio adapterio (patikrinkite adapterio kaiščio konfigūraciją). Jei abu galai sujungiami su adapteriais, priklausomai nuo adapterio tipo, jums gali prireikti patino-į-patelę arba moterišką-į-patelę.

4.

5. Poliškumo metodas.

6. Patikrinkite, ar jūsų projekto standartas yra A, B, C, U1 arba U2 metodas pagal ANSI/TIA-568.3-E. Įsitikinkite, kad nurodyta, kad magistralinio kabelio tipas, adapterio padėtis ir dvipusiai pataisos laidai atitinka.

7.

8. Pluošto tipas ir klasė.

9. PasirinkiteOM3, OM4, arba vieno{0}}režimo, atsižvelgiant į nuorodos atstumus, siųstuvo-imtuvo tipą ir būsimus perkėlimo planus.

10.

11. Paraiškos tipas.

12. Ar užsakote magistralinį kabelį (MPO-į-MPO), apertraukimo / ventiliatoriaus kabelis(MPO-į-LC) ar pataisymo mazgas? Kiekvienam iš jų taikomi skirtingi jungties ir skaidulų-atvaizdavimo reikalavimai.

13.

14. Striukės įvertinimas ir aplinka.

15. Patvirtinkite, ar jums reikia išplėstinio-vertinimo (OFNP), pakylos-vertinimo (OFNR) ar LSZH apvalkalo, atsižvelgdami į jūsų statybos kodus ir įrengimo būdą. Tai nėra smulkmena, kurią reikia nuspręsti po kabelio.

Dažnos klaidos ir kaip jų išvengti

Numatytasis MPO-12 kiekvienai naujai nuorodai

Atnaujinimo ar apleistų teritorijų projektuose MPO{2}}12 dažnai yra tinkamas kvietimas. Tačiau plyno lauko lygiagrečios optikos audinio atveju įvertinkite, ar8 skaidulų MPO jungtispašalintų švaistomus pluoštus ir supaprastintų jūsų kelią iki 400 G.

Užsakymas tik pagal skaidulų skaičių

„12 skaidulų MPO kabelis“ nėra išsami specifikacija. Nepatvirtinus lyties, poliškumo tipo, pluošto klasės ir taikymo stiliaus, rizikuojate gauti komplektą, kuris fiziškai tinka, tačiau vietoje atsiranda poliškumo arba lyties neatitikimo.

Nepaisoma pertraukų planavimo

Jei jūsų aktyvioje įrangoje naudojami dvipusiai LC prievadai, jums reikia aiškios pertraukos strategijos - kasečių, adapterių plokščių arba ventiliatoriaus kabelių - tarp MPO-12 pagrindo ir įrangos. Pamiršus šį žingsnį, improvizuojama paskutinę minutę, kuri sumenkina tankumo pranašumą, dėl kurio pirmiausia pasirinkote MPO.

Praleidžiamas jungties valymas prieš pirmąjį naudojimą

MPO antgaliai turi 12 skaidulų galų vienoje jungtyje. Net maža dulkių dalelė ant vieno pluošto gali padidinti įterpimo praradimą, viršijantį specifikaciją, ir sukelti nutrūkstančias ryšio klaidas. Visada patikrinkite ir išvalykite MPO jungtis prieš sujungdami, naudodami tam skirtąMPO valymo priemonė.

Dažnai užduodami klausimai

Ar MPO-12 gali palaikyti 40G ir 100G?

Tai Tačiau keturi centriniai pluoštai lieka nepanaudoti, todėl Base-8 MPO buvo sukurta kaip efektyvesnė alternatyva šioms specifinėms reikmėms.

Ar MPO-12 yra geresnis už MPO-8?

Nė vienas nėra visuotinai geresnis. MPO-12 yra geresnis pasirinkimas dvipusio pagrindinio tinklo konsolidavimui ir aplinkoms su esama Base-12 infrastruktūra. MPO-8 yra efektyvesnis lygiagrečios optikos jungtims (40G, 100G, 400G), kurios iš prigimties naudoja 8 skaidulas. Geriausia architektūra priklauso nuo jūsų pritaikymo mišinio ir esamos gamyklos. Norėdami gauti išsamų palyginimą, žrMPO/MTP pluošto vadovas.

Kuo skiriasi MPO ir MTP?

MPO (Multi{0}}Fiber Push On) yra jungties standartas, apibrėžtas IEC 61754-7. MTP yra JAV „Conec“ prekės ženklas, skirtas jungtims, atitinkančioms ir viršijančioms MPO standartą su griežtesniais nuokrypiais ir nuimamo korpuso dizainu. MTP jungtys yra visiškai suderinamos su bendromis MPO jungtimis. Vykdant viešuosius pirkimus svarbiausia, kad jungtis atitiktų jūsų programoje reikalaujamas įterpimo- nuostolių ir grąžos praradimo specifikacijas.

Ar man reikia vyriškų ar moteriškų MPO-12 jungčių?

Aktyvios įrangos prievadai (siųstuvų-imtuvai, linijos kortelės) beveik visada yra vyriški (prisegti). Bet koks kabelis, tiesiogiai jungiamas prie aktyvios įrangos, turi būti tame gale (atsegtas). Norint sujungti magistralinį-į-magistralinį jungtį per adapterio skydelį, kiekvienai porai reikės vienos prisegtos ir vienos atsegtos jungties. Prieš užsakydami visada patikrinkite kiekvienos sąsajos lytį nuorodoje.

Ar galiu nutraukti MPO-12 ir LC jungtis?

Taip. AnMPO-į-LC pertraukimo kabelisarba MPO{0}}to-LC kasetinis modulis gali išskleisti vieną 12-pluošto MPO magistrą į šešias dvipuses LC jungtis. Tai vienas iš labiausiai paplitusių diegimo modelių, jungiančių MPO magistrales prie dvipusio prievado įrangosdidelio{0}}tankio duomenų centrų aplinkose.

Ar OM3 ar OM4 yra geresni MPO-12 kabeliui?

Daugumoje duomenų centrų, esančių žemiau 100 m, veiks ir OM3, ir OM4. OM4 suteikia papildomą pasiekiamumo aukštį - 150 m esant 40G/100G, palyginti su 100 m, kai naudojate OM3 -, ir didesnį nuostolių biudžetą, o tai gali turėti reikšmės ilgesnėms tarp{10}}eilių ar{11}}salių nuorodoms. Jei jūsų atstumai nedideli ir biudžetas yra veiksnys, OM3 yra patikimas pasirinkimas. Jei norite didesnės maržos arba tikitės greitesnių atnaujinimų, OM4 vertas kuklios priemokos. Žiūrėkite mūsųOM3 ir OM4 palyginimasdėl detalių specifikacijų.

Kokį poliškumo metodą turėčiau pasirinkti MPO-12?

ANSI/TIA-568.3-E standartas apibrėžia A, B, C, U1 ir U2 metodus. A metodas (tiesiai{6}}per kamieną) ir B metodas (atvirkštinis kamienas) yra labiausiai paplitęs. B metodui dažnai teikiama pirmenybė tiesioginėms MPO-į-MPO lygiagrečios{10}}optikos nuorodoms, o A metodas, suporuotas su modulinėmis kasetėmis, plačiai naudojamas dvipusio pertraukimo architektūrose. Svarbiausia taisyklė – standartizuoti vieną metodą visame projekte ir prieš diegiant patikrinti, ar visi komponentai – magistraliniai elementai, adapteriai ir pataisos laidai atitinka tą metodą.

Ar MPO-12 vis dar yra geras pasirinkimas diegiant naujus duomenų centrus?

Tai priklauso nuo jūsų taikymo mišinio. Įmonėms, kuriose vyrauja 10G dvipusiai ryšiai su struktūrizuotu kabeliu, MPO{3}}12 tebėra patikrintas ir ekonomiškas{9}}stuburo sprendimas. Didelio masto arba debesų aplinkoje, kuriant maždaug 100 G ir 400 G lygiagrečią optiką, Base-8 MPO vis dažniau yra pageidaujama architektūra. Daugelyje realaus pasaulio diegimų naudojamas abiejų derinys, o konversijos komponentai, kur reikia, sujungia abu. Dėl nurodymų100G skaidulinio kabelio pasirinkimas, skaitykite mūsų specialų straipsnį.
