Optinis skirstomasis rėmelis (ODF) ir šviesolaidinis skydelis yra adapteriai, tvarko kabelius ir tvirtinami 19 colių stelažuose. Iš išorės jie atrodo keičiami. Jie ne. Kiekvienas iš jų tvarko visiškai skirtingą šviesolaidinio ryšio etapą, o netinkamo įrenginio įdiegimas netinkamame topologijos taške paprastai reiškia, kad vėliau jis bus pašalintas.
| Kuo skiriasi ODF ir pataisų skydelis? Fiber Patch Panel vs ODF: pagrindiniai skirtumai Nors šviesolaidinės plokštės ir ODF yra neatsiejami šviesolaidinių tinklų komponentai, yra keletas pagrindinių skirtumų: Paskirtis: Šviesolaidinės plokštės pirmiausia naudojamos šviesolaidinėms linijoms prijungti ir valdyti. Ir atvirkščiai, ODF ne tik jungia ir valdo, bet ir apsaugo šerdį, optinio kabelio jungtį ir linijos reguliavimą. Dizainas: „Patch“ plokštės paprastai yra paprastesnės nei ODF, jose yra tik sujungimo plokštės ir šviesolaidiniai adapteriai. Kita vertus, ODF apima plokštes, šviesolaidinius adapterius ir kitus komponentus, tokius kaip šviesolaidiniai siųstuvai-imtuvai, šviesolaidiniai jungikliai, šviesolaidiniai slopintuvai ir kt. Naudojimas: ODF paprastai naudojami dideliuose{0}}atstumo ryšiuose ir didelio{1} masto tinkluose, o pataisų skydeliai dažniau naudojami vietiniuose tinkluose ir duomenų centruose. Mastelis: ODF paprastai gali pritaikyti daugiau šviesolaidžių jungčių, todėl jie labiau tinka didelės{0} masto tinklo infrastruktūrai. Apibendrinant galima teigti, kad tiek pluošto blokų plokštės, tiek ODF naudojami skaidulinėms jungtims organizuoti ir valdyti, tačiau skiriasi jų dizainas, naudojimas ir taikymo scenarijai. Renkantis vieną iš šių įrenginių, atsižvelkite į jų paskirtį, tinklo mastą ir specifinius tinklo reikalavimus. |
Kas tiksliai yra optinis paskirstymo rėmelis (ODF)?

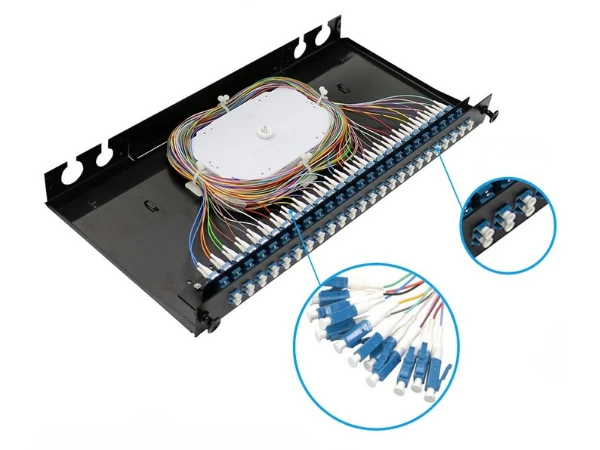

ODF yra vieta, kur išorinės gamyklos (OSP) šviesolaidiniai kabeliai patenka į įrenginį ir organizuojami vidiniam paskirstymui. Kai iš gatvės atkeliauja 288{3}}pluošto šarvuotas magistralinis kabelis, jis nejungiamas tiesiai į jungiklį. Jis patenka į ODF, kur technikai nuima išorinį apvalkalą, atskiria atskiras pluošto sruogas ir kiekvieną iš jų sulieja antšviesolaidinė košėkuris suteikia jungiamą galinį tašką (paprastai SC, LC arba FC), skirtą kryžminiam-jungimui prie vidinių paskirstymo kabelių. Daugelyje FTTH diegimų ODF taip pat yra PLC skirstytuvo moduliai, kurie padalija vieną tiekimo skaidulą į kelias abonentų šakas, kol šios šakos išeina iš rėmo.
Visiems šiems sujungimo darbams reikia saugomos aplinkos. ODF gaubtai apsaugo subtilias jungtis nuo dulkių, drėgmės, vibracijos ir atsitiktinio kontakto, o ištraukiami sujungimo padėklai leidžia pasiekti kiekvieną sujungimo tašką OTDR bandymui nepažeidžiant gretimų pluoštų. Integruoti kabelių valdymo kreiptuvai užtikrina minimalų kiekvienos gijos lenkimo spindulį, o tai yra svarbiau nei dauguma žmonių supranta, kai šimtai skaidulų dalijasi vienu rėmu. Ant grindų -statoma ODF gali tilpti 576, 864 arba daugiau nei 1 000 jungčių naudojant modulines dėklo konfigūracijas,-todėl jas rasite centriniuose operatorių biuruose ir universiteto įėjimo patalpose, kur susilieja dešimtys magistralinių kabelių.
Kas yra ODF ir IDF?
ODF (Optical Distribution Frame) yra šviesolaidinis valdymo įrenginys, naudojamas šviesolaidiniams kabeliams nutraukti, prijungti ir apsaugoti telekomunikacijų ir duomenų centrų aplinkoje. IDF (Intermediate Distribution Frame) yra antrinis tinklo paskirstymo taškas, kuris išplečia ryšį nuo pagrindinio paskirstymo rėmo (MDF) iki atskirų aukštų ar zonų pastate. ODF valdo šviesolaidinius signalus, o IDF paskirsto tinklo ryšius galutiniams vartotojams.
Ką veikia šviesolaidinis skydelis?
Šviesolaidinis skydelis yra ant stovo{0}}montuojamas korpusas, kuriame yra adapterių (LC duplex, SC simplex, MTP/MPO) eilės priekinėje{1}}plokštelėje. Už plokštės iš anksto-užbaigti magistraliniai kabeliai arba sujungti paskirstymo pluoštai jungiami prie kiekvieno adapterio galo. Technikas su 3 mšviesolaidinis pataisomasis laidasjungiasi prie priekinės pusės ir užbaigia grandinę su aktyvia įranga-jungikliu, serveriu, medijos keitikliu.
Nėra sintezės sujungiklio, nėra sujungimo padėklų. Prijunkite pataisos laidą, kad prijungtumėte naują serverį, ir atjunkite jį, kad būtų nutrauktas jo eksploatavimas. Perkėlimai, papildymai ir pakeitimai (MAC) įvyksta per kelias sekundes. Šiuolaikinės didelio-tankio plokštės sujungia 24 LC dvipusius prievadus (48 skaidulų) į vieną stovo įrenginį, o MTP kasetės dizainas padidina iki 96 arba 144 skaidulų viename bloke. Duomenų centruose, kur kiekvienas stovo vienetas atspindi nekilnojamojo turto kainą, šis tankis lemia daugumą pirkimo sprendimų.
Pagrindiniai skirtumai tarp ODF ir pataisų skydelio
ODF yra vieta, kur neapdoroti išoriniai gamyklos kabeliai visam laikui nutraukiami dėl jungiamųjų sujungimų{0}}jungčių, kurios gali likti nepaliestos dešimtmetį. Patch skydelis yra visiškai pagrįstas jungtimis-: kiekvienas ryšys sukurtas taip, kad jį būtų galima užmegzti ir nutraukti rankomis, tiek dažnai, kiek to reikalauja tinklas. Skirtumai tarppluošto košės ir pataisų virvelėsatspindi tą patį nuolatinį -palyginus-lanksčią atskirtį komponentų lygiu.
Vieta, konstrukcija ir pajėgumai išplaukia iš to vieno fakto. ODF yra prie kabelių įėjimo įrenginių, pagrindinių skirstomųjų rėmų ir susitikimų{1}}kambarių-, pastatytų su sunkia-plieniniais gaubtais, integruotu įtempių mažinimu ir erdvia maršruto vieta, nes jie tvarko šarvuotus lauko kamienus. Plokštės yra įrangos lentynose, šalia jungiklių ir maršruto parinktuvų, žiebtuvėlio ir slydimo-bėgelio-montuojamos, nes jų užduotis yra švarus laidų valdymas kontroliuojamoje patalpų aplinkoje. Ir nors ODF įrenginys gali valdyti tūkstančius skaidulų gijų keliuose rėmeliuose, pataisų skydelis optimizuoja prievado-vienam-stovo-vieneto tankį-mažiau supakuotų skaidulų, pakankamai sandariai supakuotų, kad būtų galima naudoti visą įrangos spintą, neeikvodami vertikalios vietos.
Kur kiekvienas tinka realiam diegimui
Įprastame FTTH arba FTTP tinkle operatoriaus{0}}laipsnio ODF yra centriniame biure arba lauko kabinete. Jis priima tiekimo kabelius iš stuburo, sujungia juos į paskirstymo skaidulas ir dažnai į namusPLC šviesolaidiniai skirstytuvaikurie padalija vieną prieš srovę nukreiptą skaidulą į 16 arba 32 abonentų atšakas. Iš ten paskirstymo kabeliai eina į gatvės-lygmens terminalus ir abonentų patalpas.
Duomenų centrai veikia atvirkščiai. Magistralinės skaidulos iš universiteto magistralės baigiasi ODF pagrindiniame šviesolaidžio įėjimo kambaryje, tačiau kasdieniai veiksmai -kiek{2}} vyksta eilutės lygiu, kur didelio-tankio pataisų skydeliai suteikia administratoriams prievadų jungtis, kurias jie prijungia ir atjungia, kai keičiasi darbo krūviai. Filialas arba atskiras{5}}grindų įrengimas- dar labiau supaprastina reikalus: jei paslaugų teikėjas tiekia iš anksto-terminuotą skaidulą, kompaktiškas sieninis-montuojamas skydelis apdoroja visą svetainę be jokių sujungimų.

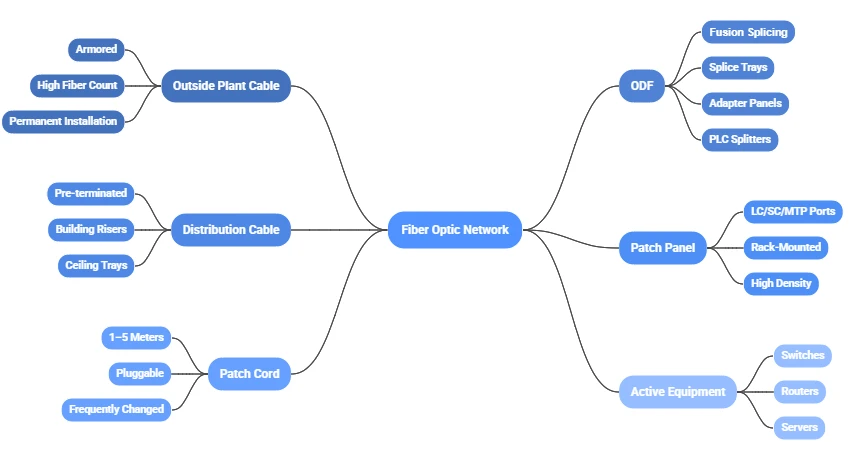

Dauguma gerai{0}}suprojektuotų tinklų naudoja abu kartu. ODF tvarko magistralinio kabelio užbaigimą ir ilgalaikius kryžminius-jungimus; pataisų skydelis suteikia lankstų paskutinio-metro prijungimą prie įrangos prievadų. Šis daugiasluoksnis metodas izoliuoja jautrią sujungimo aplinką nuo kasdienio lopymo ir sumažina atsitiktinio pluošto pažeidimo riziką. Tai taip pat reiškia, kad kai tinklo išplėtimas gaunamas-naujas jungiklis, nauja serverių eilė-vienintelė aparatinė įranga, kurią reikia pakeisti, yra pataisų skydelio lygiu, o ne ODF viduje.
Kodėl jungties kokybė formuoja visą sistemą
Planavimo diskusijose daugiausia dėmesio skiriama ODF ir pataisų skydui, tačiau jungtys atlieka tikrąjį optinį darbą. Adapterio prievadai, kojelių galūnės, pataisos laido sujungimo paviršiai{1}}visi jie padidina įterpimo praradimą, ir tie nuostoliai kaupiasi. 144 skaidulų ODF, naudojančiame tankų FTTH padalijimą, 0,1 dB skirtumas vienoje jungtyje greitai susikaupia šimtuose susietų porų.
Didžioji dalis našumo skirtumo tarp geros ir blogos jungties yra antgalyje. Tiksli-poliruota cirkonio oksido keramika išlaiko pluošto šerdis sulygiuotas neviršijant -mikronų tolerancijos; prastai užbaigti galiniai paviršiai generuoja grąžos nuostolių šuolius, kurie pablogina didelės-greities signalus-ypač 100 G-ir-aukščiau nuosekliose nuorodose, kur svarbus kas dešimtadalis dB. ODF viduje jungties kokybė yra dar svarbesnė nei pataisų skydelyje, nes sujungta-sujungta ir įdėta į adapterį turi likti visą kabelių įrenginio eksploatavimo laiką. Blogasšviesolaidinė jungtispalaidotas sujungimo dėkle, antradienio popietę nekeičiate.
Formos veiksnys taip pat turi įtakos tankiui.LC jungtys su 1,25 mm antgaliuužtikrina maždaug dvigubai daugiau prievadų vienam stovo vienetui, palyginti su SC 2,5 mm formos koeficientu, todėl LC dominuoja šiuolaikinėse duomenų centrų pataisų plokštėse ir vis dažniau rodomas ODF adapterių skyriuose. SC ir FC vis dar išlaiko savo pozicijas senose telekomunikacijų gamyklose, kuriose atgalinis suderinamumas nusveria tankio padidėjimą.
Tinkamos įrangos pritaikymas jūsų tinklo mastui
12-pluošto filialo nuoroda ir 1500{4}} šviesolaidžio nešiklio galvutė neturi beveik nieko bendro aparatūros požiūriu, o per didelis nurodymas iššvaisto pinigus taip pat patikimai, kaip ir nurodant nepakankamai nurodant, nutrūksta.
Lengvesniame gale-mažiau nei 48 skaidulos-sienos-tvirtinimo arba 1U stovo-montavimo skydelis susidoroja su užduotimi atskirai. Pavyzdžiui, SOHO biurui, prisijungiančiam prie GPON ONT, prie pastato įėjimo taško gali prireikti tik 4- arba 8- prievadų skaidulinio ryšio užbaigimo skydelio. Kabeliai pristatomi iš anksto, todėl nėra ką sujungti ir nėra jokios priežasties investuoti į ODF lygio infrastruktūrą.
Kai skaidulų skaičius pereina į 48-iki-288 diapazoną, vienas pataisų skydelis jo neiškirps. Tokio masto kelių-aukštų įmonės miesteliui arba regioniniam IPT mazgui naudinga suporuoti specialų ODF prie pagrindinio įėjimo su ant stovo montuojamomis plokštėmis kiekvienoje IDF spintoje. ODF suteikia švarų kryžminį magistralinių sujungimų sluoksnį, o pasroviui esantys skydai leidžia vietiniams IT darbuotojams nukreipti ryšius neatidarant sujungimo dėklo. Pasirinkus dešinęšviesolaidinių jungčių tipaikiekvienoje pakopoje-APC poliravimas tolimojo-skirstymo kanalams, UPC trumpojo-pasiekimo duomenų nuorodoms-apsaugo nuo atspindžio problemų kaskados tarp sluoksnių. Taip pat ženklinimas ir dokumentavimas pradeda pasiteisinti; be aiškaus prievado žemėlapio, susiejančio ODF sujungimo pozicijas su pataisų skydelio prievadais pasroviui, vienos nesėkmingos nuorodos trikčių šalinimas gali užtrukti visą popietę.
Be kelių šimtų skaidulų, ODF tampa nuolatine pastato infrastruktūra. Tokio masto didelės apimties duomenų centrams ir telekomunikacijų centriniams biurams reikalingos modulinės grindų{1}}statomos sistemos su sujungiamais sujungimo dėklais, integruotais maršruto kanalais ir priekinėmis-prieigos adapterio plokštėmis, kurios leidžia atlikti karšto- koridoriaus priežiūrą nenutraukiant gretimų ryšių. Numatoma, kad čia įdiegta aparatinė įranga tarnaus 15–20 metų. Aukštos-klasėsvienmodžiai košėso gamykloje{0}}išbandyti ODF lygio adapteriai iš anksto kainuoja daugiau, tačiau jie pašalina nuolatinį trikčių šalinimo skambučių srautą, kurį laikui bėgant generuoja pigūs komponentai.
Kabelių valdymas: nepastebėtas veiksnys, prailginantis aparatūros tarnavimo laiką
Tai, kaip pluoštas nukreipiamas per ODF arba pataisų skydelį, veikia taip pat, kaip ir pati aparatinė įranga. Lenkimo spindulio pažeidimai, susipainioję lopų laidai ir ankšta saugykla sukelia nuostolių, kurie matomi OTDR pėdsakais, tačiau retai dėl to kaltinama tinkama priežastis.
Vienmodžio pluošto (standartas G.652) minimalus lenkimo spindulys yra apie 15 mm, o jį pažeidus prarandamas makro lenkimas, kuris tyliai išeikvoja jūsų nuorodos biudžetą. ODF viduje didžiausios-rizikos zonos yra išėjimo taškai, kuriuose pluoštai sujungiami iš sujungimo padėklų į adapterio plokštes, ir laisvos saugojimo vietos, kuriose susivynioja pluošto perteklius. Išlenkti maršrutizavimo kanalai ir šerdies{5} tipo ritės laikikliai-gerai suprojektuotame ODF išlaiko kiekvieną sruogą virš minimalaus spindulio-net tada, kai technikas išstumia dėklą priežiūros darbams atlikti ir įstumia atgal.
Pleistrų skydelyje problema pereina nuo vidinių lenkimų prie išorinio laido valdymo. 48{3}} prievadų LC skydelis judriame duomenų centre kaupia dešimtis laidų, besisukančių iš priekinio paviršiaus, o be horizontalių ir vertikalių kabelių tvarkyklių tie laidai susipainioja, velkasi ant jungčių korpusų ir apkrauna įvorės spyruoklę nuolatine šonine jėga. Šis mechaninis slėgis pagreitina galinį-veido susidėvėjimą ir palaipsniui didina įkišimo praradimą – problemos, kurios gali visiškai išvengti lipdukai, tinkamos priežiūros kilpos ir nuoseklus ženklinimas, jei disciplina yra nuo pat pirmos dienos.
ODF išdėstymas taip pat turi įtakos tai, kaip dažnai jungtys trikdomos pasroviui. Kai magistralinių skaidulų eksploatavimas yra pakankamas, o maršruto maršrutai yra švarūs, OTDR bandymai ir techninės priežiūros sujungimai atliekami netraukiant ar nesukant jokio pluošto. Kiekvieną kartą, kai jungtis patiria įtampą, atjungiama ir vėl-pridedama, jos galinis paviršius pasiima užteršimą ir mikro-įbrėžimus. Sukūrus mažą-prieigą nuo pat pradžių, reikės mažiau priežiūros darbų-, o mažiau priežiūros darbų reiškia ilgesnį jungties tarnavimo laiką.
Viską sudėjus
Daugumoje tinklų ODF arba pataisų skydelis nėra sprendimas,{0}}tai klausimas, kuris įrenginys kur siunčiamas. ODF nutraukia magistralinius kabelius ir užtikrina ilgalaikį-kryžminį-jungimą. Plokštė suteikia technikams lankstų užtaisymo sluoksnį arti įrangos. Teisingas šios topologijos nustatymas yra pirmasis žingsnis.
Antras žingsnis yra viskas aplinkui: antgalių kokybė ir poliravimo kokybė atitinka kiekvieną sluoksnį, korpuso dydis, pagrįstas faktiniu skaidulų skaičiumi, o ne spėlionėmis, ir kabelių nukreipimas, apsaugantis jungtis nuo nereikalingo mechaninio įtempimo. Nė vienas iš jų nėra žavingas darbas, tačiau tai yra skirtumas tarp pluošto gamyklos, kuri švariai veikia 15 metų, ir tos, kuri kiekvieną ketvirtį sulaukia aptarnavimo skambučio.
