OM3 ir OM4 yra 50/125 µm lazeriu optimizuoti daugiamodės skaidulos. OM4 siūlo didesnį modalinį dažnių juostos plotį (4700 MHz·km, palyginti su 2000 MHz·km) ir didesnį pasiekiamumą. Jei jūsų 10 GbE bėgiai lieka žemiau 300 metrų, OM3 veikia gerai. Planuojate 40G arba 100G ryšius, kurie tęsiasi daugiau nei 100 metrų? OM4 vertas kuklios priemokos.
Tikrasis sprendimų pagrindas
Prieš pasinerdami į specifikacijas, pateikiame logiką, kuria vadovaujamės klientams, kai jie klausia "OM3 ar OM4?"
- 10GbE, veikia mažiau nei 300 m, biudžetas yra svarbus:OM3. Jokio veikimo skirtumo važiuojant tokiu greičiu ir atstumu.
- 10GbE, veikia nuo 300 iki 550 m:OM4. Tai yra vienintelė greičio pakopa, kurioje išplėstas OM4 pasiekiamumas iš tikrųjų yra svarbus 10G.
- 40 GbE arba 100 GbE, veikia iki 100 m:Arba veikia. OM3 taupo išlaidas; OM4 prideda maržą.
- 40GbE arba 100GbE, veikia 100-150m:OM4. OM3 to nepadarys patikimai.
- Bet kuri daugiafunkcė programa daugiau nei 500 m:Nustokite lyginti OM3 ir OM4. Jums reikia vieno-modo šviesolaidžio.
Tai apima tikriausiai 90% sprendimų. Likusioje šio straipsnio dalyje paaiškinama, kodėl egzistuoja šios ribos ir kur kraštiniai atvejai tampa sudėtingi.
Kas iš tikrųjų skiriasi tarp OM3 ir OM4
Abu pluoštai turi tą pačią 50 µm šerdį, tą patį 125 µm apvalkalą, tą patį vandens apvalkalą (dažniausiai) ir tą patį jungties suderinamumą. Jie pagaminti pagal ISO 11801 standartus ir optimizuoti 850 nm VCSEL lazeriams. Iš išorės jie yra identiški.
Skirtumas yra viduje: kaip griežtai lūžio rodiklio gradientas kontroliuojamas gamybos metu. Griežtesnės OM4 leistinos nuokrypos sumažina modalinę dispersiją-laiko sklaidą tarp skirtingų šviesos takų, einančių per pluoštą. Mažesnė dispersija reiškia didesnį efektyvų modalinį dažnių juostos plotį (EMB): 4700 MHz·km OM4, palyginti su 2000 MHz·km OM3.
Šis pralaidumo skaičius tiesiogiai reiškia palaikomą atstumą tam tikru greičiu. Didesnis pralaidumas=ilgesnis pasiekiamumas prieš pablogėjus signalo kokybei.
Atstumo ribos pagal greitį: svarbūs skaičiai
Štai kur dauguma straipsnių būna netvarkingi. Jie jums pasakys: „OM3 įveikia 100 m 100 g greičiu, OM4 – 150 m“ ir paliks ten. Tačiau 100 gigabitų eternetas nėra vienas dalykas,-tai keli fizinio lygmens standartai su skirtingais skaidulų reikalavimais.
1 Gigabit ir 10 Gigabit Ethernet
Esant 1GbE (1000BASE-SX), tiek OM3, tiek OM4 pasiekia 1000 metrų. Nėra reikšmingo skirtumo.
Esant 10 GbE (10 GBASE-SR), spraga atsiranda:
- OM3: 300 metrų
- OM4: 400 metrų (standartinė specifikacija), iki 550 metrų su aukštos-kokybės šviesolaidžiu ir švariomis jungtimis
Dauguma įmonių 10GbE nubėga gerokai žemiau 300 metrų, todėl OM3 juos tvarko be problemų. 300–400 m zona yra ta vieta, kur OM4 iš tikrųjų uždirba tokį greitį.
40 Gigabit Ethernet (40 GBASE-SR4)
40GbE naudoja lygiagrečią optiką: keturios 10G juostos, perduodamos keturiais pluoštais kiekviena kryptimi, tam reikia 8 skaidulųMTP/MPO ryšys.
- OM3: 100 metrų
- OM4: 150 metrų
100 Gigabit Ethernet: du skirtingi gyvūnai
Čia ir vyksta painiava. „100 G daugiafunkcis režimas“ gali reikšti du labai skirtingus dalykus:
100 GBASE-SR4naudoja keturias 25 Gbps juostas, kurioms reikalinga 8-pluošto MPO jungtis (ta pati fizinė sąsaja kaip 40GBASE-SR4). Atstumo ribos:
- OM3: 70 metrų
- OM4: 100 metrų
100 GBASE-SR10naudoja dešimt juostų po 10 Gbps, todėl reikalinga 24 skaidulų MPO jungtis. Atstumo ribos:
- OM3: 100 metrų
- OM4: 150 metrų
SR4 yra daug dažniau naudojamas dabartiniuose diegimuose, nes jis naudoja mažiau skaidulų ir suderinamas su QSFP28 siųstuvo-imtuvo formos faktoriais. SR10 yra, tačiau jis taikomas ribotai. Kai kas nors sako „100 G per multimode“, jie beveik visada reiškia SR4, o tai reiškia, kad OM3 maksimalus pasiekia 70 metrų, o ne 100.
Pastebėjome, kad klientai specifikavo OM3 100G nuorodoms, darant prielaidą, kad pasiekiamumas yra 100{6}}, tada sužinojome, kad jų 85 metrų bėgimas nebus sertifikuotas. Jei diegiate 100GBASE-SR4, 70 metrų laikykite OM3 lubas ir atitinkamai planuokite.
Klaida, kurią matome dažniausiai
Klientai kankinasi dėl OM3 ir OM4, kai tikroji problema yra visiškai kita.
Mūsų patirtis rodo, kad pluošto klasė retai sukelia diegimo problemų. Kas sukelia problemų:
- MPO poliškumo neatitikimai.A, B ar C metodas? Neteisingas poliškumas užmuša grandį, nepaisant pluošto tipo.
- Nešvarios jungtys.Dulkių dėmė ant MPO antgalio sukelia daugiau nuostolių nei skirtumas tarp OM3 ir OM4 slopinimo specifikacijų.
- Netyčia sumaišius pluošto tipus.Kažkas pataiso OM3 laidą į OM4 kamieną arba, dar blogiau, sujungia 50 µm skaidulą su sena 62,5 µm OM1 infrastruktūra. Šerdies neatitikimas (ne klasė) sukelia 3–4 dB nuostolius.
- Siųstuvo-imtuvo / pluošto greičio neatitikimas.Tik 10G{1}}siųstuvą-imtuvą prijungiate prie jungties, skirtos 40G lygiagrečiai optikai, ir galvojate, kodėl jis neveikia.
Jei statote naują, pasirinkite vieną pluošto rūšį ir standartizuokite. OM4 kainuoja šiek tiek daugiau, bet pašalina bet kokį atstumo nerimą 40G/100G atnaujinimams. Jei papildote esamą OM3 infrastruktūrą, laikykitės OM3, nebent esate tikri, kad jums reikia papildomo pasiekiamumo,{7}}mišinys vis tiek pablogina OM3 našumą.
Kada visiškai praleisti daugiafunkcį režimą
Pateikiame patarimą, kuris skaidulų tiekėjui gali atrodyti priešingas: kartais atsakymas nėra OM3 ar OM4. Tai vieno{2}}režimas.
Daugiamodis pluoštas egzistuoja, nes jį pigiau nutraukti ir istoriškai reikėjo pigesnių siųstuvų-imtuvų. Tačiau dėl kainų skirtumo sumažėjo. 10G vieno-mode SFP+ moduliai dabar kainuoja tik nežymiai daugiau nei kelių režimų ekvivalentai. Vieno{5}}režimas suteikia:
- Atstumai matuojami kilometrais, o ne metrais
- Aiškus atnaujinimo kelias į 25G, 40G, 100G, 400G be atstumo apribojimų
- Jokio OM3/OM4/OM5 painiavos-OS2 viengubas-režimas tiesiog veikia
Jei jūsų pastatas-iki Šiek tiek didesnė siųstuvo-imtuvo kaina suteikia jums lankstumo, kurio daugiamodis negali prilygti.
Tai reiškia, kad duomenų centro lapų-stuburo jungtys, serverio-perjungti{2}}nuorodos ir dauguma vidinių-pastatymų kelių režimas išlieka ekonomiškas ir praktiškas. Tik nepriversk jo ten, kur netelpa.
Silpninimas: antrinis susirūpinimas
OM3 pluoštas nurodo maksimalų 3,5 dB/km slopinimą esant 850 nm. OM4 tai pagerina iki 3,0 dB/km. 0,5 dB/km skirtumas skamba prasmingai, tačiau esant įprastiems kelių režimų atstumams (mažiau nei 300 metrų), jis reiškia, kad decibelo dalimis -mažesnis nei skirtumas, kurį matysite tarp jungčių sujungimų.
Slopinimas yra svarbesnis skaičiuojant nuorodų biudžetą ribiniuose įrenginiuose. Jei priartinate OM3 prie 300- metrų ribos esant 10 GbE su keliais pataisos taškais, svarbi kiekviena dB dalis. Tačiau daugeliui standartinių diegimų pralaidumo / atstumo skirtumas tarp OM3 ir OM4 yra svarbesnis sprendimui nei slopinimas.
Skaidulų atpažinimas esamuose įrenginiuose

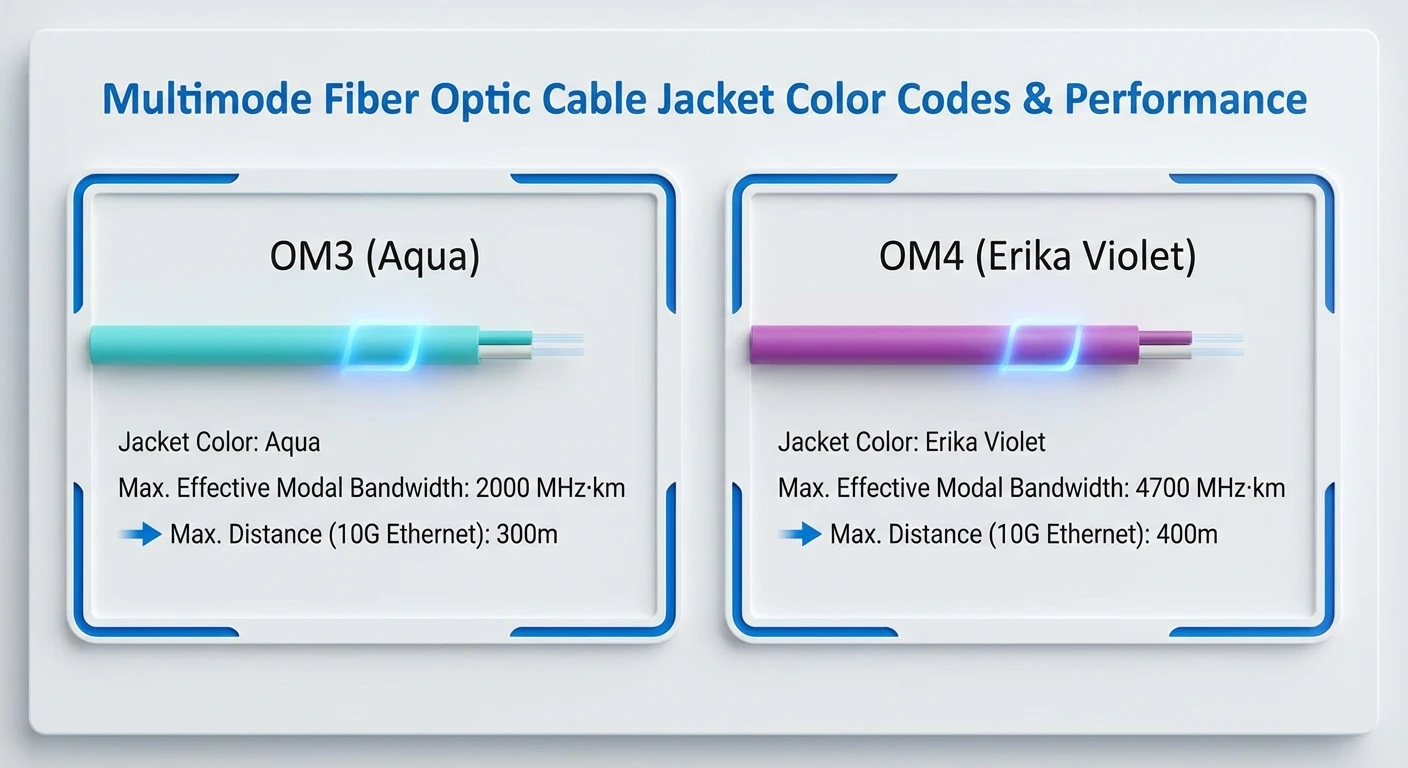

Greita versija: OM3 ir OM4 tradiciškai naudoja vandens švarkus. Kai kurie gamintojai dabar naudoja „Erika Violet“ (purpurinį-rausvai raudoną atspalvį) specialiai OM4, tačiau pritaikymas nenuoseklus-ypač Šiaurės Amerikoje, kur daug OM4 vis dar pristatoma vandenyje.
Jei reikia atpažinti nepaženklintą kabelį: patikrinkite atspausdintus ženklus ant apvalkalo (gamintojai reguliariai spausdina pluošto tipą) arba atsiimkite dokumentus. Vien tik vaizdinė spalva nėra patikima, nebent žinote, kad diegimo programa laikėsi violetinės spalvos.
O kaip su OM5?
OM5 (plačiajuostis daugiamodis pluoštas) palaiko trumpųjų bangų bangos ilgio padalijimo tankinimą per 850-953 nm. Jis įgalina didesnį bendrąjį dažnių juostos plotį, paleisdamas kelis bangos ilgius per tą pačią skaidulų porą, o tai naudinga 100G ir 400G programoms naudojant SWDM optiką.
Daugeliui dabartinių diegimų OM5 yra perteklinis. Jis atgal suderinamas su OM3 / OM4, esant standartiniam 850 nm, todėl jis bus tinkamas ateityje, jei SWDM bus naudojamas vis daugiau. Tačiau šiandien praktinis sprendimas išlieka OM3 prieš OM4. Mes nestumiame OM5, nebent klientas turi konkrečių SWDM reikalavimų.
Kainų realybė
OM4 kaina yra didesnė nei OM3, tačiau skirtumas nėra dramatiškas tarp laidų ir trumpų mazgų, -kartais skiriasi vos keli procentai. Aukščiausia kaina labiau pastebima naudojant ilgus magistralinius kabelius ir{4}}užsakant didelius kiekius.

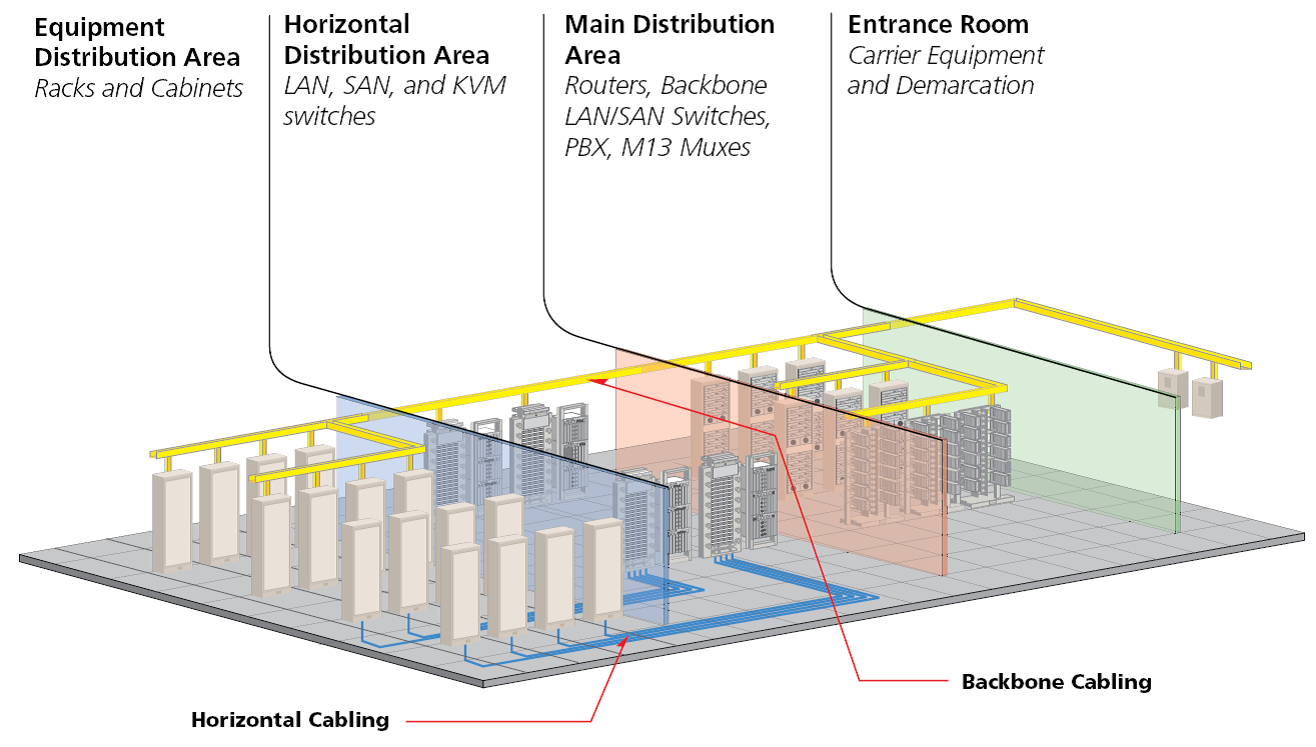

Kai sąnaudų skaičiavimas tampa įdomus: jei dėl išplėsto OM4 pasiekiamumo nebereikia tarpinio skirstomojo rėmo arba galima sujungti dvi įrangos patalpas į vieną, kabelio priemoka atsiperka daug kartų. Ir atvirkščiai, jei visi jūsų bėgimai patogiai telpa OM3 ribose, mokėti papildomai už nepanaudotas galimybes nėra prasmės.
Paprastai rekomenduojame: naujos duomenų centro versijos yra standartizuotos OM4; esama OM3 infrastruktūra lieka OM3, nebent tam tikram ryšiui reikia ilgesnio pasiekiamumo; Riboto biudžeto-projektai, kurių bėgimas mažesnis nei 100 m, gali saugiai pasirinkti OM3.
Tikri projektų scenarijai, kuriuos įgyvendinome
Keletas realių klientų pokalbių pavyzdžių, iliustruojančių, kaip tai vyksta:
1 scenarijus: sandėlio tinklo atnaujinimas.Logistikos įmonei reikėjo prijungti naujus 10 GbE komutatorius 180 000 kv. pėdų paskirstymo centre. Ilgiausias bėgimas: 140 metrų. Jų rangovas citavo OM4 „būsimai{7}}patikrinimui“. Mūsų pasirinkimas: OM3 patogiai valdo 10GbE 300 metrų atstumu. Nebent jie planuoja 40G/100G per ateinančius 5 metus (to nebuvo), OM4 prideda išlaidų be naudos. Jie pasirinko OM3 ir sutaupė 12% laidų.
2 scenarijus: duomenų centro lapų{1}}stuburo audinys.Apgyvendinimo paslaugų teikėjas, kuriantis naujas ankštis su 100 GBASE{1}}SR4 tarp stuburo ir lapų jungiklių. Vidutinis bėgimas: 65 metrai, ilgiausias: 95 metrai. Iš pradžių jie nurodė OM3, darydami prielaidą, kad 100 metrų riba, kurią matė įvairiuose straipsniuose. Problema: 100 GBASE{11}}SR4 ant OM3 pasiekia maksimalų 70 metrų atstumą. Jų 95 metrų bėgimai nepatvirtintų. Perjungta į OM4 (100 metrų riba SR4), problema išspręsta.
3 scenarijus: universiteto stuburo keitimas.Universitetas, pakeičiantis senstančią OM1 infrastruktūrą tarp pastatų. Kai kurie bėgimai viršijo 400 metrų. Jie klausė apie OM4, kad padidintų kelių režimų atstumą. Mūsų patarimas: už 400+ metrų kovojate su daugiamode fizika. Vieno -mode OS2 šviesolaidinis siųstuvų-imtuvas kainuoja šiek tiek daugiau, bet suteikia jiems kilometro{10}masto pasiekiamumą ir 20{13}}metų atnaujinimo kelią. Jie perėjo į vieną{14}}režimą tarp-pastatymo nuorodoms, išliko daugiarežimiu, kad būtų platinami pastato viduje.
Šiuos pavyzdžius sieja bendra gija: teisingas atsakymas priklauso nuo faktinių atstumo reikalavimų ir tikroviškų atnaujinimo terminų, o ne nuo teorinių „kas būtų, jei“ scenarijų.
Jungtis ir nutraukimo pastabos

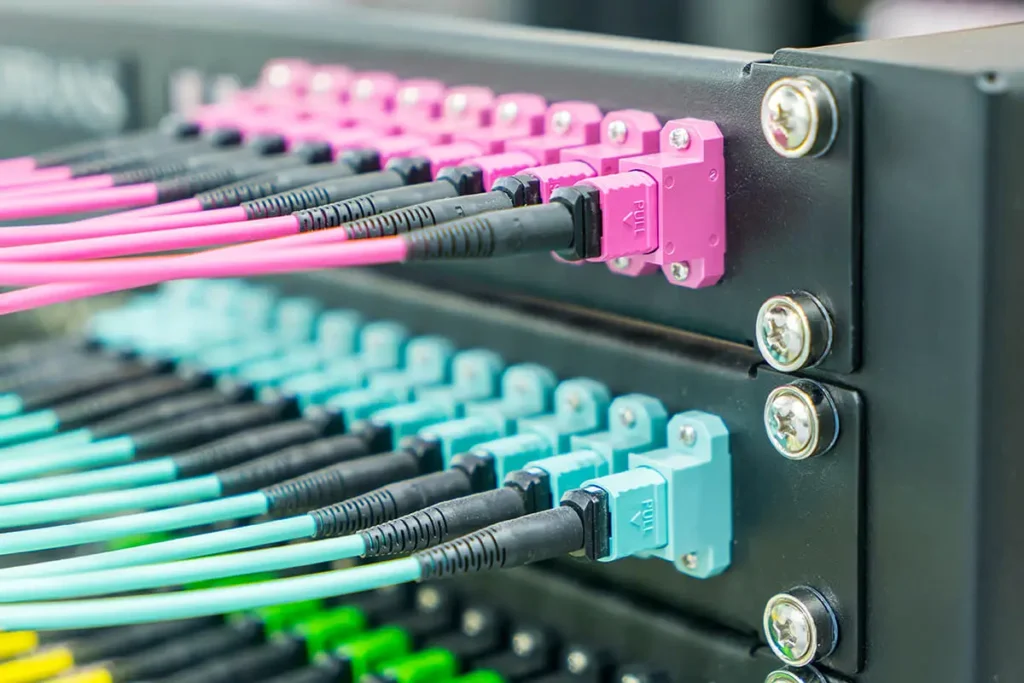

Tiek OM3, tiek OM4 naudoja identišką užbaigimo aparatūrą.LC jungtysdominuoja modernios dvipusio ryšio instaliacijos;MTP/MPO jungtysrankena lygiagreti optika 40G ir 100G. Gamykliniai-užbaigti mazgai užtikrina pastovesnį nuostolių našumą nei lauko nutraukimas,-jei diegsite didelės-greitos saitus, iš anksto{6}}OM4 MTP magistraliniai ir pertraukimo kabeliaisumažinti diegimo kintamuosius.
Viena praktiška pastaba: jei naudojate 40G/100G lygiagrečią optiką, patikrinkite, ar MPO poliškumo tipas (A, B arba C metodas) atitinka magistralinius kabelius ir įrangą. Poliškumo klaidos sukelia ryšio gedimus, kurie neturi nieko bendra su pluošto rūšimi.
Dažnai užduodami klausimai
Kl.: Ar galiu sumaišyti OM3 ir OM4 toje pačioje nuorodoje?
A: Taip, jie fiziškai suderinami (ta pati 50 µm šerdis). Tačiau nuoroda veikia pagal OM3 specifikacijas-gaunate OM3 atstumo ribas, nepaisant to, kiek OM4 yra kelyje. Vienas OM3 pataisos laidas kitaip -OM4 riboja viską.
Klausimas: Mano 100G jungtis yra 90 metrų. OM3 ar OM4?
A: Jei tai 100 GBASE-SR4 (įprasta), OM3 palaiko tik 70 metrų. Jums reikia OM4. Jei kažkaip naudojate 100 GBASE{8}}SR10, OM3 pasiekia 100 metrų,{12}}tačiau SR10 yra retas. Tarkime, SR4, nebent žinote kitaip.
Kl.: Ar turėčiau pakeisti veikiančią OM3 infrastruktūrą OM4?
A: Paprastai ne. Jei OM3 atitinka jūsų dabartinius greičio ir atstumo poreikius, pakeitimas padidina išlaidas be naudos. Apsvarstykite OM4, jei norite pridėti naujų arba atnaujindami iki greičio, kai OM3 ribos tampa ribojančios.
K: Koks yra faktinis kainų skirtumas?
A: Pataisymo laidams: minimalus, dažnai mažiau nei 10%. Magistraliniams kabeliams: OM4 veikia maždaug 15–30 %, priklausomai nuo ilgio ir skaidulų skaičiaus. Procentas yra mažiau svarbus nei tai, ar papildomo pasiekiamumo galimybė turi praktinės naudos jūsų diegimui.
Kl.: Ar OM4 reikia skirtingų siųstuvų-imtuvų?
A: Ne. Siųstuvai-imtuvai nežino skaidulų kokybės ir jiems nerūpi{1}}jie perduoda ir priima 850 nm šviesą, nepaisant to. Skaidulos tipas lemia, kiek toli ta šviesa nukeliauja patikimai, o ne kokį siųstuvą-imtuvą naudojate.
Apatinė eilutė
OM3 tebėra geras pasirinkimas diegiant 10 GbE 300 metrų atstumu,{3}}kuris apima daugumą įmonės LAN scenarijų. OM4 pateisina savo pranašumą, kai diegiame 40G/100G ryšius, kai bėgiai viršija OM3 atstumo ribas arba kai norite, kad ateityje būtų galima atnaujinti greitį be pakartotinio kabelio.
Didesnės klaidos nėra neteisingo pažymio pasirinkimas. Jie priverčia naudoti kelių režimų režimą, kai vienas{1}}režimas yra prasmingesnis, maišomi nesuderinami skaidulų tipai arba neatsižvelgiama į MPO poliškumą diegiant lygiagrečią optiką. Padarykite tai teisingai, ir OM3/OM4 sprendimas taps aiškus.
Reikia pagalbos nustatant pluoštą konkrečiam projektui? Mūsų techninė komanda gali peržiūrėti jūsų atstumo reikalavimus ir rekomenduoti tinkamą derinįdaugiamodio pluošto tipai, jungčių konfigūracijos ir bagažinės / pleistrų rinkiniai.
