PLC skirstytuvų tipai

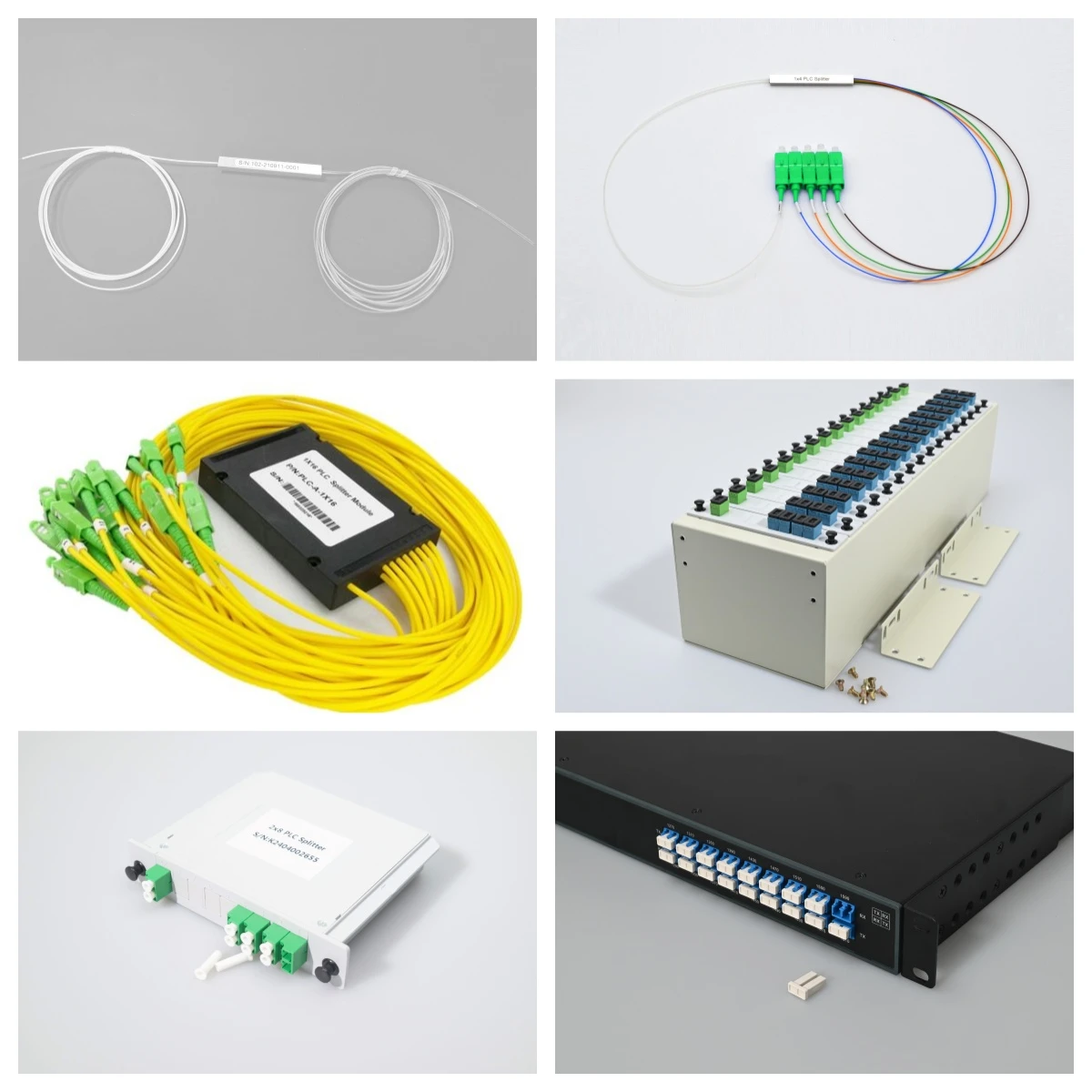

PLC skirstytuvų tipai daugiausia klasifikuojami pagal skirtingus pakavimo būdus, įskaitant įrenginio tipą, mikro pakuotę, dėžutės pakuotę (ABS, LGX), kištukinį tipą, montuojamą ant stovo, montuojamą ant sienos ir kt.
Įrenginio struktūra
Pliko pluošto tipo PLC optinis skirstytuvas palieka plikus pluoštus visuose galuose. Daugiausia tinka tais atvejais, kai išmontavimas nėra dažnas, pvz., kabelių jungčių dėžutės, šviesolaidžio skirstomieji skydai ir kt.
Mikrokapsuliavimo struktūra
Miniatiūriniai optiniai skirstytuvai yra įterpti į miniatiūrinius plieninius vamzdžius ir gali būti suskirstyti į tuos, kuriuose yra jungiami galvutės ir uodegos pluoštai, ir tuos, kurie nejungia galvutės ir uodegos pluoštų. Jungtys paprastai būna SC, LC, FC ir ST tipų. Galima montuoti į šviesolaidinių kabelių jungiamąsias dėžutes, modulių dėžutes ir paskirstymo dėžutes.
ABS dėžutės tipo PLC skirstytuvas
Dėžutėje supakuoti skirstytuvai šiuo metu yra dažniausiai įvairių operatorių naudojamas tipas, o ABS pakuotė yra kompaktiška ir lankstesnė.
LGX tipo PLC skirstytuvas
LGX optinį skirstytuvą sutalpina į mažą metalinę dėžutę, kurią galima montuoti į 19 colių 1U/2U/3U rėmelį. Įvesties ir išvesties gnybtai turi uodegos pluošto struktūrą, todėl juos lengva prijungti prie ODF plokštės adapterių ir taupyti laiką. Kompaktiškas ir labai mažas LGX dizainas yra „plug and play“, todėl jį lengva montuoti į šviesolaidžio skirstytuvus, ODF rėmelius, šviesolaidinių gnybtų dėžutes ir šviesolaidinių kabelių jungiamąsias dėžutes.
Prijunkite PLC skirstytuvą
PLC skirstytuvo kištukas-įmontuojamas ir tvirtinamas kištukinėje-dėžutėje, o sąsajos tipai apima SC/FC/LC ir kt. Jis daugiausia tinka koridoriaus arba lauko paskirstymo taškams FTTH prieigos režimu, paprastai įrengiamas sieninėse FTTH dėžėse. Dažniausiai naudojami 1X4, 8, 16, 32 ir 2X8, 16, 32 PLC skirstytuvai naudojami kaip kištukų padėklai, montuojami į kliento specifinę važiuoklę, ypač prieškambario dėžėse.
Ant stovo montuojamas PLC skirstytuvas
Ant stovo montuojami optiniai skirstytuvai yra skirti standartiniam 19 colių spintelių montavimui ir gali atitikti aukštus duomenų centrų ar serverių patalpų laidų tankio reikalavimus. Paprastai jie supakuoti į metalines dėžutes ir lengvai montuojami šviesolaidžio inžinerijoje, užtikrina gerą PLC skirstytuvo įrenginių apsaugą. Yra įvairių adapterių diegimo sąsajų, pvz., SC, LC, FC arba ST. TV sistemos ir duomenų perdavimas centrai.
