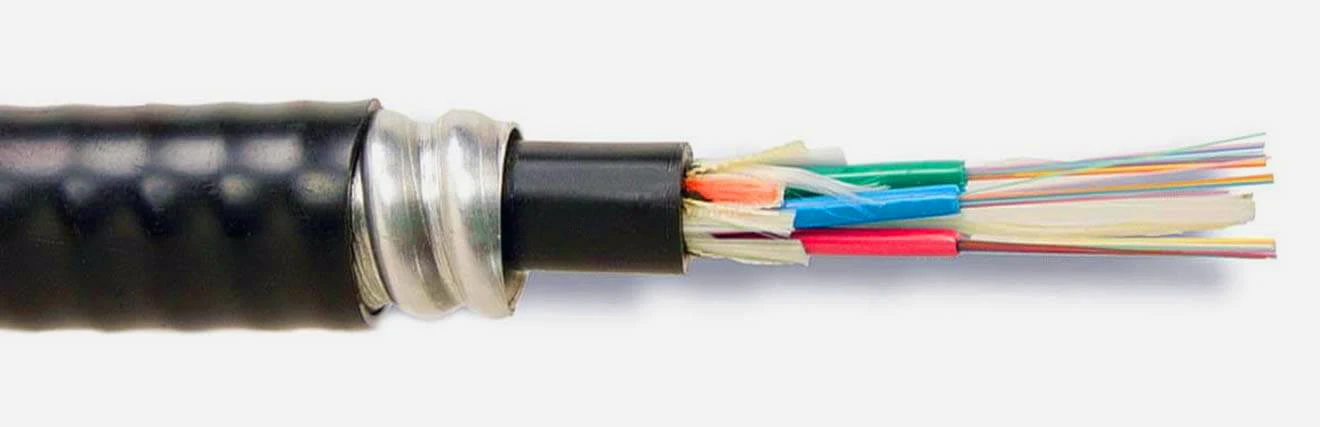

Šarvuotas šviesolaidinis kabelis yra tik įprastas pluoštas, kurio šerdyje yra metalinis -plieno arba aliuminio- sluoksnis. Jis neleidžia daiktams sutraiškyti, kramtyti ar kitaip sugadinti jūsų laido. Duomenų centrai, universiteto miestelių trasos, gamyklos ir visur, kur maršrutas yra nelygus.
Jei jau žinote pagrindus ir tereikia pasirinkti tinkamą tipą, pereikite prie palyginimo lentelės. Priešingu atveju, štai kaip šie kabeliai sujungiami ir kur kiekvienas tipas yra prasmingas.
Kaip konstruojamas šarvuotas pluošto kabelis
Pradėkite nuo išorės ir dirbkite viduje. Išorinis apvalkalas yra polietilenas lauko kabeliui, PVC arba LSZH vidaus. Po juo yra aramidinių siūlų sluoksnis, užtikrinantis tempimo stiprumą traukimo metu. Tada šarvai. Šarvų viduje pluoštai yra sandariuose-buferiniuose vamzdeliuose arba laisvuose vamzdeliuose, atsižvelgiant į pritaikymą.
Dauguma jų yra identiški bet kuriam kitam skaiduliniam kabeliui. Dalis, kurią žmonės linkę nutylėti, yra ryšys tarp šarvų tipo ir buferio konstrukcijos, nes nuo to priklauso, kaip iš tikrųjų nutraukiate kabelį vietoje. Vidaus šarvuotiems kabeliams naudojamas sandarus-buferinis pluoštas, kurio kiekvienoje gijoje yra 900 µm-galite įdėtijungtystiesiai ant tų ir visiškai praleisti furkaciją, o tai puiku. Lauko šarvuoti kabeliai yra su laisvo-vamzdžio konstrukcija, didesniuose vamzdeliuose plūduriuojantys pluoštai arba sausa{2}}bloko medžiaga. Tai kur kas geriau susidoroja su temperatūros svyravimais (paprastai jūsų įvertinimas yra iki -40 laipsnių), tačiau prieš prijungdami jungtį turite susitraukti, ir tai yra papildomas veiksmas, kurio niekas nemėgsta daryti lauke 7 val.
Nesvarbu, ar bėgatevieno-režimo arba kelių režimųyra visiškai atskiras klausimas nuo šarvų. Vieno{1}}režimas atstumui ir pralaidumui nustatyti, kelių režimas trumpesnėms nuorodoms. Šarvai neliečia optinių savybių.
Aliuminio blokavimas prieš gofruotą plieną: kokio tipo šarvai jums reikia?
| Funkcija | Blokuojantys aliuminio šarvai (AIA) | Gofruoto plieno juostos šarvai |
|---|---|---|
| Kaip jis pagamintas | Aliuminio juostos suvyniotos spirale, persidengiančios | Dengta plieninė juosta, sulankstyta į sandarų vamzdelį |
| Atsparumas gniuždymui | Vidutinis. Pėsčiųjų eismas, sukrautos dėžės, retkarčiais velkamos kopėčios | Aukštas. Tiesioginio laidojimo, sunkiosios technikos zonos |
| Graužikų apsauga | Galima išnaudoti dalinius{0}}tarpus tarp apvyniojimų | Veiksmingas. Ištisinis vamzdis, nėra įėjimo taškų |
| Svoris | Maždaug pusė svorio vienam metrui plieninės juostos | Sunkesnis. 24 skaidulų kabelis veikia maždaug 2 kartus daugiau nei aliuminio versija |
| Lankstumas | Lengvai veda per kabelių lovelius ir už kampų | Standesnis, didesnis minimalus lenkimo spindulys |
| Ugnies įvertinimai | Riser (OFCR), Plenum (OFNP), LSZH | Daugeliu atvejų vertinamas tik lauke |
| Kur eina | Duomenų centrai, stovai, atviros lubų trasos, miestelio patalpų takai | Tiesioginis laidojimas, kanalizacija, pramoninė lauko, atšiauri aplinka |
Darbams patalpose Šiaurės Amerikoje dominuoja aliuminio blokavimas. Duomenų centrai, ligoninių IT spintos, vyriausybiniai pastatai, universitetų stovai{1}}visur. Sraigtinis apvyniojimas suteikia kabeliui pakankamai lankstumo, kad jis galėtų eiti per dėklus ir J-kablius, nepaverčiant kiekvieno posūkio imtynių rungtynėmis.
Štai dalykas, apie kurį kalbama nepakankamai: aliuminio blokavimas gali pašalinti kanalus daugelyje patalpų. Vietoj įprasto dviejų-žingsnių-įdiekite vamzdį, tada patraukite kabelį-tiesiog nutieskite šarvuotą laidą palei kopėčių stovą arba tiesiai per atviras lubas. Pastate, kuriame yra 30 ar 40 važiavimų, tai yra laisvos dienos, o ne valandos. Jame taip pat pateikiami aukštesnio ir aukštesnio lygio įvertinimai, o tai svarbu, nes daugelis šių važiavimų baigiasi oro -tvarkybos erdvėmis.
Tačiau aliuminio blokas nėra tikrai atsparus{0}}graužikams. Turime tai aiškiai pasakyti. Sraigtiniai įvyniojimai persidengia, bet yra pakankamai tarpo, kurį ryžtinga voverė ar žiurkė perkramtytų. Aš mačiau pasekmes. Jei svetainėje yra dokumentuota graužikų istorija, net negalvokite apie tai,{5}}praeikite tiesiai prie gofruoto plieno.
Gofruota plieninė juosta sudaro sandarų vamzdelį su nuliniais tarpais. Tai yra tai, ko norite tiesioginiuose-laidojimuose, kanalų tarp pastatų ir pramoninių objektų-rafinavimo gamyklose, kasyklose, gamybos grindyse-, kuriose dirbate su chemikalais, vibracija ir šakiniais krautuvais. Kabelis yra sunkus ir standus, todėl jį sunku nutiesti sandariai viduje, bet po žeme arba kabelio lovelyje, kas visai nesvarbu. Gofruotasis sluoksnis taip pat suteikia jums tinkamą drėgmės barjerą, todėl jis tinka laidoti net drėgnoje dirvoje, nereikalaujant atskiro vidinio vamzdžio.
Išties ekstremaliems dalykams-tūpimai povandeniniais laivais, upių perėjomis-yra specializuoti plieninės vielos šarvai ir pinti šarvai, sukurti daug didesnei tempimo apkrovai, nei gali atlaikyti juostiniai šarvai. Bet tai kitoks pokalbis.
Vidinis, lauko ir vidaus / lauko kabelis
Vidinis šarvuotas kabelis: sandarus-buferinis pluoštas, blokuojantys aliuminio šarvai, antipirenas-. Lauke: birus-vamzdžių pluoštas, gofruotas plienas, vandenį-stabdantys junginiai. Pakankamai paprasta.
Vienintelis, kuris vis dažniau rodomas universiteto miestelio projektuose, yra vidaus / lauko{0}}šarvuotas kabelis. Žingsnis yra toks, kad vieną kabelį nutiesiate iš išorinio ortakio įvado per pastato angą aukštyn aukštyn į telekomunikacijų kambarį-jokio sujungimo pastato įėjimo taške. Tai yra vienu sujungimo gaubtu mažiau per vieną perėjimą, be to, visas darbas. Universitete, kuriame yra 10 ar 15 pastatų, jis greitai auga. Šiuose kabeliuose paprastai derinamas laisvas-vamzdžių pluoštas su LSZH arba pakylos gaubtu ir aliuminiu blokuojančiu šarvu.
Kam nerimauti dėl papildomų išlaidų?
Šarvuotas kabelis veikia 20–40 procentų daugiau nei lygiavertis nešarvuotas kabelis, todėl jums reikia priežasties.
Graužikai. Tai yra priežastis, ir tai nėra iš arti. Vienas kramtymas-nešarvuotame miestelio bėgime reiškia avarinį sunkvežimio riedėjimą, sujungimo technologiją, naują aparatinę įrangą ir tiek valandų ar dienų prastovos, kol laukiate, kol visa tai susijungs. Ta viena remonto sąskaita beveik visada viršija sumą, kurią būtumėte išleidę atnaujindami visą kabelio maršrutą į šarvuotą. Taigi įrenginiai, kurie tai buvo kartą? Jie įrašo šarvuotą kabelį į kiekvieną specifikaciją. Universitetų miesteliai, priemiesčių biurų parkai, viskas, kas ribojasi su atvira žeme, kur aktyviai gyvena voverės, skraidyklės ar žiurkės. Gofruotas plienas patvirtintiems graužikų keliams. Aliuminio blokas, kuriame graužikai gali būti, bet dar nepasitvirtino.
Antra priežastis: intensyvaus{0}} eismo patalpose. Sandėlių lubos, gamyklos antresolės, mažmeninė-namo dalis-. Jį dengia aliuminio blokas.
Trečia: tiesioginis laidojimas. Jūs tiesiog negalite įdėti pliko kabelio į žemę ir tikėtis, kad jis išliks.
Nutraukimas: iš anksto- nutrauktas arba lauko- nutrauktas
Iš anksto užbaigti šarvuoti kabeliai su-LC ir SC jungtimispataisyti virveles, MPO/MTP bagažinėms. Gamyklinis uždarymas nuolat pasiekia mažiau nei 0,2 dB įterpimo nuostolių ir sėkmės toje srityje, kai taip pat kovojate su šarvų juostele. Jei jūsų bėgimai yra suplanuoti ir išmatuoti, judėjimas yra iš anksto-užbaigtas.
Lauko užbaigimas yra prasmingas, kai negalite nustatyti tikslaus ilgio. Kasimas lauke, pastatų modernizavimas ir viskas, kur maršrutas gali pasikeisti, kai iš tikrųjų esate vietoje. Jūs norėsite sukamojo kabelio nuėmiklio šarvams. Ir atminkite,-metaliniai šarvai reiškia sujungimą ir įžeminimą pagal NEC 770 straipsnį. Tai yra papildomas veiksmas, kurio nėra naudojant nešarvuotą laidą, ir jį tikrintojai tikrai patikrins.
Kabelio paėmimas konkretiems darbams
Duomenų centro kryžminis{0}}prisijungiamasOM3 arba OM4 daugiafunkcis režimas: iš anksto užbaigtos aliuminio blokinės bagažinės. Greitai sumontuojami, išvalykite optinius numerius iš karto.
Universiteto stuburas tarp pastatų: lauko gofruotas plienas su geliu{0}}užpildytas vieno-modio biriojo{2}}vamzdžio pluoštas. Ir prašau, nurodykite daugiau skaidulų, nei manote, kad jums reikia. Ištraukti antrą kabelį per trejus metus kainuoja daug daugiau, nei pridėti siūlų prie pradinio užsakymo. Esame matę projektų, kai padvigubėjus skaičiui, kabelio kaina padidėjo gal 15 procentų, bet būtų sutaupę visą antrą instaliaciją. Tolimajame gale sujunkite su pataisų skydeliu ir prijunkite prie įrangos susimplex arba dvipusiai pataisų laidai.
Veikia iš lauko į patalpą be tinkamo sujungimo taško: vidaus / lauko -vardinis šarvuotas kabelis. Vienas kabelis, be pereinamojo sujungimo, švaresnė BOM.
Taikomi standartai
IEC 60794 apima mechaninius ir aplinkosaugos bandymus. ITU-T G.652 apibrėžia vieno-modės skaidulų specifikacijas. Dėl komercinių pastatų kabelių Šiaurės Amerikoje ieškote ANSI/TIA-568.3-D. GR-20-CORE („Telcordia“) užtikrina išorinio įrenginio patikimumą. Priešgaisrinės saugos įvertinimai patenka į UL 1666 ir NFPA 262. Neteisingai įvertinkite gaisro lygį kelyje – aukšte, plėvele, bendrosios paskirties – ir viską išplėšite. Niekas nenori to pokalbio su projekto vadovu.
Keletas montavimo pastabų
Šarvuoto kabelio lenkimo spindulys yra 10–20 kartų didesnis už išorinį skersmenį. Praeikite tai ir visam laikui sulaužysite pluoštą-. Visada pritvirtinkite ir šlifuokite metalinius šarvus iš abiejų galų pagal NEC 770.
Kai nuimate šarvus, kad užbaigtumėte lauką, palikite apie 10–12 colių šarvų-laisvos uodegos buferiui pasiekti. Ir su rotaciniu nuėmiklio gyliu elkitės lengvai. Užklijuokite 900 µm buferinę dangą apačioje ir turėsite problemą, kuri nepasireikš iki bandymo-arba, dar blogiau, po šešių mėnesių kaip su pertrūkiais.
Dar vienas dalykas, kurį žmonės pamiršta: jei traukiate šarvuotą kabelį per esamą vamzdį, patikrinkite užpildymą. Padidėjęs išorinis skersmuo reiškia, kad vamzdis, kuris patogiai priglunda prie nešarvuoto kabelio, gali būti per ankštas šarvuotajai versijai. Pirmiausia išmatuokite.
Dažnai užduodami klausimai
Kl .: Kuo skiriasi šarvuotas ir nešarvuotas pluošto kabelis?
A: Šarvuotas kabelis turi metalinį sluoksnį (aliuminio arba plieno) tarp apvalkalo ir pluošto šerdies, kad būtų atsparus gniuždymui ir apsauga nuo graužikų. Neapginkluoti neturi. Už tai mokate pagal svorį, kainą ir lenkimo spindulį. Jei maršrutas nekelia fizinio pavojaus pluoštui, nešarvuoti įrenginiai veikia gerai ir kainuoja mažiau.
Kl .: Ar šarvuotą pluošto kabelį galima tiesiogiai užkasti?
Ats.: Tik jei jis skirtas tiesioginiam laidojimui-, tai reiškia gofruotą plieninę juostą su vandeniu-blokuojančiu laisvu{2}}vamzdžiu. Viduje esanti želė arba sausa{4}}bloko juosta neleidžia drėgmei migruoti, jei laikui bėgant akmuo ar šaknis pradurtų apvalkalą. Aliuminio blokavimas nėra-įvertintas. Dauguma vietinių kodų reikalauja 18–24 colių gylio.
K: Ar šarvuotajam pluošto kabeliui reikia įžeminimo?
A: Taip. NEC 770 straipsnyje reikalaujama, kad prie pastato įžeminimo elektrodų sistemos abiejuose galuose pritvirtintumėte metalinius šarvus.
Kl.: Ar šarvuotas pluošto kabelis yra atsparus{0}}graužikams?
A: Gofruotas plienas iš tikrųjų yra-ištisinis sandarus vamzdis, neleidžiantis graužikams pradėti. Aliuminio blokavimo nėra, nes tarp spiralinių apvyniojimų yra tarpų. Tai atgrasys nuo atsitiktinio graužimo, bet neatlaikys motyvuoto gyvūno. Maršrutuose, kuriuose yra žinomas graužikų srautas, visada naudokite gofruotą plieną.
K: Kokios jungtys veikia su šarvuotu pluošto kabeliu?
A: visi tie patys -LC, SC, ST, MPO / MTP. Šarvai nekeičia jūsų jungties pasirinkimo. Tai tik dar labiau apsunkina nutraukimo procesą, nes prieš patekdami į pluošto buferio vamzdelius turite nuimti šarvus.
