Kas yra SC LC pataisos kabelis?
SC-LC šviesolaidinis pataisomasis laidas yra mažas kompaktiškas kabelis, labai populiarus daugelyje programų. Šie tinklo sprendimai apima telekomunikacijų tinklus, LAN, duomenų apdorojimo tinklus, įrenginių galūnes ir patalpų paskirstymą. SC-LC pataisos laidai yra sukurti taip, kad būtų galima pateikti greitus eterneto sprendimus Gigabito programose ir ATM programose sunaudojant mažiau vietos.
Specifikacija
| Parametras | Vienetas | FC, SC, LC/ Armored Fiber patch laidas | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Įterpimo praradimas (tipiškas) | dB | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,3 | Mažesnis arba lygus 0,3 |
| Grąžinimo praradimas | dB | Didesnis arba lygus 45 | Didesnis arba lygus 50 | Didesnis arba lygus 60 | Didesnis arba lygus 30 | Didesnis arba lygus 45 | Didesnis arba lygus 50 | Didesnis arba lygus 30 | Didesnis arba lygus 45 | Didesnis arba lygus 50 | Didesnis arba lygus 35 | Didesnis arba lygus 55 | Didesnis arba lygus 75 |
| Veikimo bangos ilgis | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Keičiamumas | dB | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | ||||||||
| Vibracija | dB | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | Mažesnis arba lygus 0,2 | ||||||||
| Darbinė temperatūra | laipsnį | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Laikymo temperatūra | laipsnį | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabelio skersmuo | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

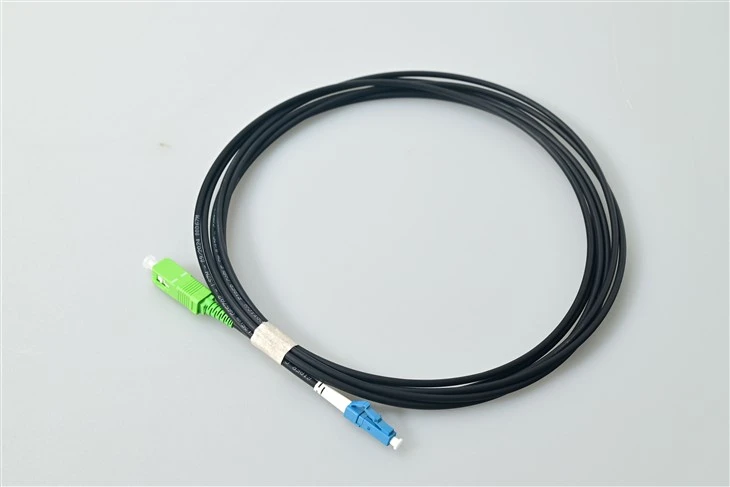

SC/APC į LC/UPC šviesolaidinis pataisos laidas
APC{0}}į-UPC hibridinis dizainas
SC/APC 8 laipsnių kampu poliravimas užtikrina didesnį arba lygų 60 dB grįžtamąjį nuostolį. LC/UPC kupolo poliravimas užtikrina didesnį arba lygų 50 dB. Vienas kabelis jungia abu sąsajos tipus - žalias korpusas identifikuoja APC, mėlynas identifikuoja UPC.
Mažos formos koeficientas, didelio{0}}tankio LC jungtis
LC 1,25 mm įvorė yra perpus mažesnė už SC 2,5 mm - dvigubai padidina prievado tankį SFP/SFP+/QSFP siųstuvuose-imtuvuose. RJ-stiliaus skląstis, skirtas greitai prijungti-ir ištraukti{7}}.

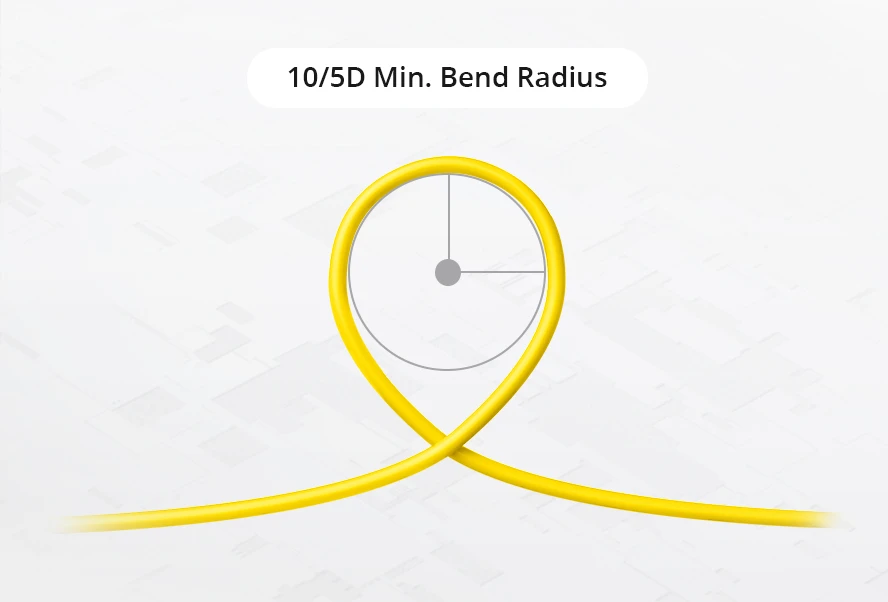

G.657.A1 Bend-Nejautrus pluoštas
Mažiausias 10 mm lenkimo spindulys, kad būtų galima tvirtai išdėstyti plokštes ir po-grindys. Atgalinis suderinamas su G.652.D. Palaiko iki 40 km esant 1550 nm.
Taikymo sprendimai
Tipiški šio SC į LC vienmodžio pluošto pataisinio kabelio diegimo scenarijai.
FTTH / GPON prieigos tinklas
Sujungia SC/APC OLT prievadus su LC/UPC ONT įranga ODF. ThePLC skirstytuvaspaskirstymo kelyje taip pat naudoja SC/APC sąsajas.
Duomenų centro kryž{0}}prisijungti
Pataiso SC/APC skaidulų paskirstymo plokštes tiesiai į LC/UPC SFP+ siųstuvus-imtuvus ToR jungikliuose. Palaiko 10GbE, 25GbE ir 100GbE.

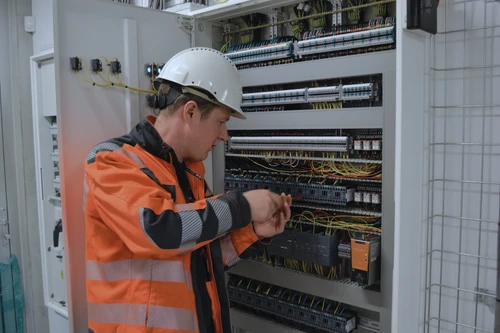

CATV / RF per pluoštą
APC galas{0}}apsaugo nuo CSO / CTB iškraipymo analoginiame vaizdo įraše. Naudojamas tarp galvos siųstuvų ir optinių mazgų HFC tinkluose.

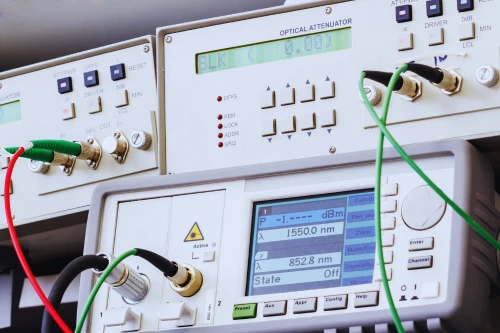

Telekomunikacijų bandymai ir matavimai
Nuorodinis{0}}klasės bandymo laidas, skirtas LC/UPC OTDR bandymo prievadams prijungti prie SC/APC paskirstymo rėmų centriniuose biuruose.
Įmonės LAN perkėlimas
Sujungia senus SC-terminuotus struktūrinius kabelius su naujais LC-pagrįstais komutatoriais ir maršruto parinktuvais be pakartotinio-nutraukimo.

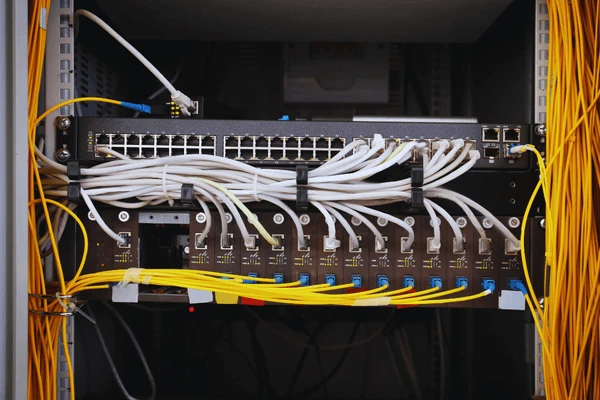

WDM tankinimo sistemos
Sąsajos SC/APC mux/demux prievadus su LC/UPC atsakikliais CWDM ir DWDM diegimuose.
Produktų aprašymas
Kiekvienas šviesolaidinis laidas yra 100 % patikrintas dėl įterpimo ir grąžinimo praradimo esant 1310/1550 nm. Cirkonio dioksido keramikos antgaliai užtikrina mažesnį arba lygų 0,2 dB pakeičiamumą per 1 000 ar daugiau sujungimo ciklų. ISO 9001:2015 sertifikuota įstaiga. Telcordia GR-326, IEC 61300, RoHS, atitinka REACH. OFNR ir LSZH striukės variantai. Kabelio skersmuo φ0,9 / φ2,0 / φ3,0 mm. Galimi individualūs ilgiai nuo 0,3 m iki 100 m.
Produktų aprašymas
Kl .: Kuo skiriasi APC ir UPC naudojant šviesolaidinį laidą?
A: APC galas yra 8 laipsnių kampu (didesnis arba lygus 60 dB grąžinimo nuostolis), UPC turi kupolo formos galą- (didesnis arba lygus 50 dB). GPON ir CATV sistemoms reikalingas APC paskirstymo pusėje; įrangos prievadai, tokie kaip SFP siųstuvai-imtuvai, naudoja UPC. Žalia jungtis=APC, mėlyna=UPC.
K: Ar galiu prijungti APC jungtį prie UPC adapterio?
A: No. Mismatched polish creates an air gap causing >3 dB nuostoliai ir įvorės pažeidimas. Visada derinkite APC su APC, UPC su UPC. Įjungtas kampinis rakto lizdasSC/APC adapteriaiapsaugo nuo atsitiktinio kryžminio{0}}poravimosi.
K: Kokie greičiai ir atstumai palaikomi?
A: nuo 100 Mbps iki 100 GbE. Iki 10 km esant 1310 nm, 40 km prie 1550 nm. Faktinis pasiekiamumas priklauso nuo siųstuvo-imtuvo optinio biudžeto ir viso ryšio praradimo.
K: Kuo skiriasi pataisos laidas nuo apluošto košė?
A: Pataisomojo laido abiejuose galuose yra jungtys, skirtos naudoti prijungus{0}}ir{1}}. Piktai turi vieną jungtį ir vieną pliką pluošto galą, skirtą sujungti su magistraliniais kabeliais.
Kl .: Ar galiu užsisakyti pasirinktinio ilgio arba dvipusio formato versijas?
A: Taip. Pasirinktinis 0,3 m–100 m, pristatymo laikas 3–5 dienos. Galimos dvipusės, šarvuotos ir LSZH versijos. Taip pat gaminame12 branduolių SC/APC į LC/UPCdidesnio skaidulų kiekio poreikiams.
