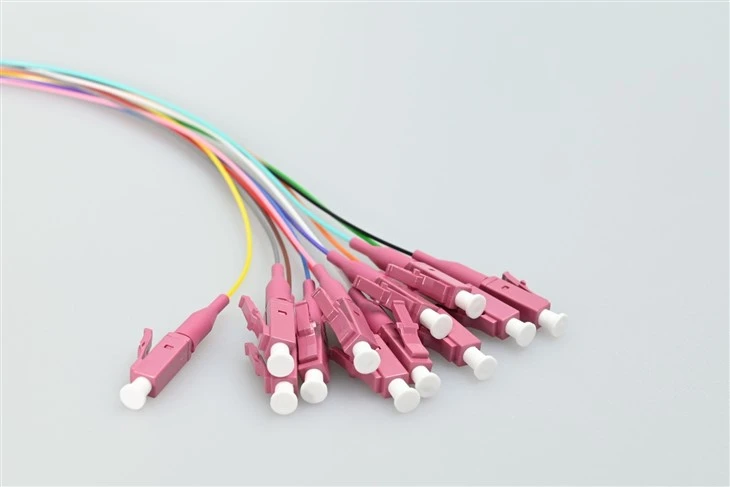

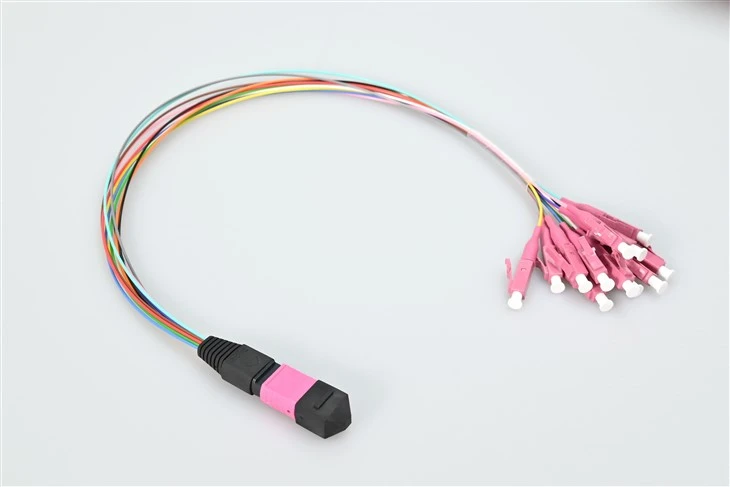

Mpo-lc 12 branduolių pluošto pataisos laidai OM4
video
Mpo-lc 12 branduolių pluošto pataisos laidai OM4

Mpo-lc 12 branduolių pluošto pataisos laidai OM4

Mpo-lc 12 branduolių pluošto pataisos laidai OM4
●Stumti{0}}traukimo fiksatorius
● Lengvas surinkimas, nereikia jokių įrankių
● Išlygiavimas pasiekiamas naudojant brangius kreipiamuosius kaiščius
●Sukurta mažų nuostolių ir standartinių nuostolių SM ir MM programoms
●Galimas tvirtas apvalus kabelis, ovalus kabelis ir plikos juostos variantai
●Spalvotas korpusas yra įvairių pluošto tipų, poliravimo tipo ir jungties klasės
Send Inquiry

Product Introduction

Produkto pristatymas



MPO / kelių skaidulų kabelių sistema idealiai tinka didelio tankio aplinkai, kuriai reikia vietos taupymo ir novatoriškų kabelių valdymo sprendimų. MPO fan-out palaiko įvairius ryšius nuo kelių-pluošto iki vieno-pluošto išvesties.



Specifikacija



Specifikacija

MM mažas nuostolis
Mutimode MT antgalis

Standartinis
Mutimode MT antgalis

SM mažas nuostolis
Vienmodžio MT antgalis

Standartinis
Mutimode MT antgalis

Įdėjimo praradimas

Tipiškas<0.30dB
Maksimalus<0.5dB

Tipiškas<0.50dB
Maksimalus<0.7dB

Tipiškas<0.30dB
Maksimalus<0.7dB

Tipiškas<0.50dB
Maksimalus<0.7dB

Grąžinimo praradimas

Didesnis arba lygus 20 dB

Didesnis arba lygus 20 dB

Didesnis arba lygus PC45dB
Didesnis arba lygus APC30dB

Didesnis arba lygus PC45dB
Didesnis arba lygus APC30dB



Funkcija



Stūmimo{0}}užraktas

Lengvas surinkimas, nereikia jokių įrankių

Išlygiavimas pasiektas naudojant brangius kreipiamuosius kaiščius

Sukurta mažų ir standartinių nuostolių SM ir MM programoms

Galimas tvirtas apvalus kabelis, ovalus kabelis ir plikos juostos parinktys

Spalvotas korpusas galimas įvairiems pluošto tipams, poliravimo tipams ir jungties rūšims



Taikymas



MPO-LC 12 Core OM4 pluošto pataisos laidai sukurti didelio-tankio kabelių aplinkoms, kur reikalingas greitas diegimas, patikimas perdavimas ir supaprastintas skaidulų valdymas. Jie plačiai naudojami šiais atvejais:



Duomenų centro magistralės kabeliai

Idealiai tinka didelio{0}}tankio duomenų centrų magistralinėms nuorodoms, šie MPO ir LC pertraukimo pataisų laidai padeda supaprastinti struktūrinį kabelių klojimą ir pagerinti erdvės išnaudojimą spintelėse ir pataisymo srityse.



40G/100G tinklo perkėlimas

Tinka MPO{0}}pagrįstą lygiagrečią optiką konvertuoti į LC ryšį, todėl tai yra praktiškas pasirinkimas diegiant 40G/100G tinklą, atnaujinant ir perkeliant projektus.



Perjunkite-į-Patch Panel Connections

Dažniausiai naudojamas tarp jungiklių, siųstuvų-imtuvų, pataisų skydelių ir MPO kasečių, leidžiančių efektyviai paskirstyti magistralinių skaidulų jungtis į LC sąsajas.



Serverio patalpos ir įrangos spintos kabeliai

Kompaktiškas perjungimo dizainas sumažina kabelių perkrovas ir padeda išlaikyti organizuotą maršruto kelią serverių patalpose, telekomunikacijų patalpose ir didelio{0}}tankio stovo aplinkoje.

Įmonės LAN / SAN tinklai

Taikoma įmonės tinklo magistraliniams tinklams, saugojimo zonos tinklams ir didelės spartos{0}}optinėms jungtims, kurioms reikalingas OM4 daugiamodės skaidulos našumas ir stabilus LC užbaigimas.

Išankstinis-„Plug“{1}}ir-„Play“ diegimas

Su gamyklinėmis-jungtimis, MPO-LC OM4 pataisų laidai užtikrina greitesnį montavimą, lengvesnę priežiūrą ir trumpesnį lauko užbaigimo laiką struktūrinių kabelių projektams.



DUK

Kl.: 1. Kas yra MPO su LC 12 branduolių OM4 pataisos laidu?

A: Tai yra pertraukiamas skaidulinis kabelis su viena MPO jungtimi viename gale ir LC jungtimis kitame gale, skirtas paskirstyti 12-pluošto MPO jungtį į LC jungtis, skirtas didelio tankio optiniams kabeliams.

Kl.: 2. Kam dažniausiai naudojamas šis kabelis?

A: Jis daugiausia naudojamas duomenų centruose, didelės{0} spartos magistralinio ryšio, pataisų skydų sistemose, MPO kasečių jungtyse ir 40G/100G tinkle, kur reikalingas struktūrinis ir erdvę{3}}taupantis šviesolaidinis kabelis.

K: 3. Ar šis gaminys tinka 40G ir 100G tinklams?

A: Taip. OM4 MPO-LC pataisų laidai dažniausiai naudojami 40G/100G daugiamodėse optinėse sistemose, ypač aplinkoje, kuriai reikalingas didelis pralaidumas, mažas slopinimas ir efektyvus kabelių valdymas.

K: 4. Kuo skiriasi 12 branduolių ir 6 dvipusių LC?

A: 12 branduolių skaidulų mazgas paprastai gali būti sujungtas su 12 LC simplex jungčių arba 6 LC dvipusių jungčių, priklausomai nuo taikymo. Tikslus jungties formatas turi būti patvirtintas gaminio specifikacijoje.

K: 5. Kaip pasirinkti tinkamą MPO poliškumą?

A: MPO poliškumas priklauso nuo jūsų esamos kabelių architektūros ir jungties dizaino. A ir B tipai yra dažniausiai naudojamos parinktys. Pasirinkus tinkamą poliškumą, užtikrinamas tinkamas perdavimo-priėmimo{3}}signalo išlygiavimas.

K: 6. Kaip sužinoti, ar man reikia MPO vyriškos lyties ar MPO moteriškos lyties?

A: Pasirinkimas priklauso nuo jūsų įrangos ar kasetės sąsajos.
MPO kištukinės jungtys turi kreipiamuosius kaiščius.
MPO moteriškos jungtys neturi kreipiamųjų kaiščių.
Prieš užsakydami patikrinkite esamą sistemą.

K: 7. Ar šis OM4 pataisos laidas gali veikti su OM3 įranga?

A: Taip, OM4 pluošto pataisos laidai paprastai yra suderinami su OM3 daugiamodėmis sistemomis. Tačiau bendras ryšio našumas priklausys nuo viso kanalo dizaino ir įdiegtų komponentų.

Kl.: 8. Ar galima pritaikyti kabelio ilgį ir jungties tipą?

A: Daugumoje projektų galimos pasirinktinės parinktys, pvz., kabelio ilgis, poliškumas, apvalkalo tipas, pertraukimo ilgis ir jungties konfigūracija. Konkretus pritaikymas priklauso nuo tiekėjo gamybos galimybių.

K: 9. Kokių tipų striukės yra?

A. Įprastos striukės parinktys apima LSZH, OFNR ir OFNP, atsižvelgiant į diegimo aplinką ir gaisro{0}}reitingus.

Kl.: 10. Ar atliekamas gamyklinis bandymas?

A: Dauguma aukštos kokybės MPO-LC laidų yra gamykloje nutraukiami ir išbandomi prieš išsiunčiant, kad būtų užtikrintas stabilus optinis veikimas ir pastovi ryšio kokybė. Išsamias bandymų ataskaitas galima gauti paprašius.

Kl. 11. Kaip valyti ir prižiūrėti MPO{1}}LC pataisų laidus?

A: Visada uždėję dangtelius nuo dulkių, kai jungtys nenaudojamos. Prieš montuodami, patikrinkite ir nuvalykite jungties galus tinkamais pluošto valymo įrankiais, kad išvengtumėte signalo praradimo dėl užteršimo.

Kl.: 12. Ką turėčiau patvirtinti prieš pateikdamas užsakymą?

A: Prieš užsakant, rekomenduojama patvirtinti šiuos dalykus:
Pluošto tipas
Skaidulų skaičius
Jungties tipas abiejuose galuose
MPO lytis
Poliškumas
Striukės įvertinimas
Kabelio ilgis
Taikymo scenarijus
