Šarvuotas MPO/MTP laidas apvynioja plieninį -vamzdelį arba kevlaru{1}}sustiprintą apvalkalą aplink kelių pluoštų agregatą, kad atlaikytų gniuždymo apkrovas, graužikų poveikį ir didelės-vibracijos aplinką. Standartiniame MPO magistraliniame kabelyje naudojama lengvesnė dvigubo{5}}apvalkalo konstrukcija, optimizuota švariems, klimato{6}}valdomiems duomenų centro keliams. Pasirinkimas priklauso nuo to, kur bus kabelis, kiek fizinio smurto jis susidurs ir ar jūsų jungties biudžetas gali padengti šiek tiek didesnį įterpimo nuostolį dėl storesnės šarvuotos konstrukcijos.
Kodėl šis palyginimas svarbus dabar
Duomenų centrų architektai skambindavo paprastai: magistraliniai kabeliai, skirti stuburui, laidai trumpiems šuoliams spintelės viduje. Šis skirtumas vis dar galioja, tačiau fizinė šviesolaidinės infrastruktūros aplinka pasikeitė. Dėl kraštinių diegimo MPO agregatai išstumiami į gamyklų aukštus, kasybos valdymo patalpas ir lauko 5G pastoges, kur standartinis magistralinis kabelis sugestų per kelis mėnesius. Tuo tarpu didelės apimties operatoriams, į vieną salę pakuojantiems tūkstančius 400G ir 800G nuorodų, reikia kas dešimtosios dB, kurį jie gali sutaupyti -, o tai reiškia, kad reikia atidžiai stebėti, ar šarvuota striukė nesukelia nereikalingo slopinimo apsaugotame kelyje.
Tikrasis inžinerinis klausimas nėra tas, kuris kabelis yra „geresnis“. Tai, kuris kabelis atitinka konkretaus ryšio segmento mechaninius ir optinius reikalavimus.
Kur priklauso kiekvienas kabelio tipas
Prieš lyginant specifikacijas, tai padeda pagalvoti apie diegimo scenarijus. Kabelio aplinka -, o ne jo funkcijų sąrašas - turėtų lemti kiekvieną pasirinkimą. Kiekvienas toliau pateiktas scenarijus taip pat pažymi mechaninius ir optinius veiksnius, kuriuos turėtumėte pasverti, todėl vertinimo logika yra integruota į kontekstą, o ne atskirame kontroliiniame sąraše.
Klimatas{0}}valdomoje duomenų centro spintelėje standartiniai MPO magistraliniai kabeliai yra tinkamas pasirinkimas. Aplinka švari, temperatūra-stabili ir fiziškai apsaugota. Kabeliai čia susiduria tik su vidutinėmis tempimo apkrovomis montuojant, kartais gretimų kabelių šoninį slėgį ir ŠVOK sukeliamą vibraciją. Dviejų sluoksnių apvalkalo - vidinis aramidinis siūlas ir LSZH arba plenumo Naudojant šarvuotus kabelius šiuo nustatymu, padidėja sąnaudos, svoris ir skersmuo, tačiau reikšmingai nepagerėja patikimumas. Magistraliniai kabeliai su 24 arba 48 skaidulomis efektyviai sujungia stuburo-su -lapų jungiklio sluoksnius naudodami QSFP28 arba QSFP-DD optiką, o jų mažesnis 3,0 mm išorinis skersmuo leidžia lengvai nutiesti per didelio tankio kabelių valdymo dėklus.
Tarpeiliu{0}}stuburo bėgiai po paaukštintomis grindimis reikalauja daugiau pagalvoti. Modernus įrenginys su sandariais kabelių loveliais gali pasikliauti standartinėmis magistralėmis. Tačiau senesni pastatai su atvirais takais po iškiliomis grindų plytelėmis pasakoja kitokią istoriją, - pėsčiųjų eismas, riedantys vežimėliai ir retkarčiais pasitaikanti graužikų veikla sukuria suspaudimo ir dilimo pavojų, kuriam dvigubos-apvalkalo konstrukcija niekada nebuvo sukurta. Jei turite dokumentuotų kenkėjų incidentų arba jūsų keliai bendrinami su sunkiąja įranga, vien tai pateisina šarvuotus MPO mazgus pagrindiniuose segmentuose. Sprendimo taškas čia yra paprastas: apžiūrėkite kelią, įvertinkite realias mechanines grėsmes ir leiskite fiziniams įrodymams vadovauti.
Pramonės ir kraštovaizdžio aplinka palieka mažai vietos diskusijoms. Gamyklinės grindys paveikia kabelius nuolatine mašinų vibracija. Kasybos valdymo patalpose atsiranda užterštumas kietosiomis dalelėmis ir ekstremalios temperatūros. Lauko 5G spintos veikia per užšalimo{4}}atšilimo sąlygas ir UV spindulių poveikį. Karinių lauko dislokacijų metu visa tai, kas išdėstyta pirmiau, derinama su smūgio rizika. Šiuose nustatymuose standartinio magistralinio kabelio vardinio veikimo diapazono nuo –20 laipsnių iki +60 laipsnių ir jo apytiksliai 100–200 N atsparumo gniuždymui tiesiog nepakanka. Šarvuotos MPO pataisos laidai, kurių nominalioji vertė yra nuo –40 laipsnių iki +75 laipsnių ir gali atlaikyti daugiau nei 1 000 N šoninę gniuždymo jėgą, čia nėra aukščiausios kokybės patobulinimas -, jie yra pagrindinis reikalavimas. Jei jūsų nuoroda eina per bet kurią erdvę, kurioje nėra tradicinių duomenų centro apsaugos priemonių, šarvuotos parinkties funkcija pašalina gedimo režimą, kurio joks kruopštus kabelių valdymas negali visiškai pašalinti.
Trumpi kryžminiai -sujungimo lopai spintelėje - tarp kasečių, adapterių plokščių ir siųstuvų-imtuvų paprastai yra mažesni nei du metrai - pirmenybę teikia standartuiMTP/MPO daugiamodžiai pataisų laidai. Aplinka yra visiškai uždara, po pradinio montavimo kabelis beveik netvarkomas, o lankstumas yra svarbesnis nei atsparumas gniuždymui. Šarvuotas standumas iš tikrųjų gali neigiamai paveikti ankštuose gaubtuose, kur lenkimo spindulys yra aukščiausias.

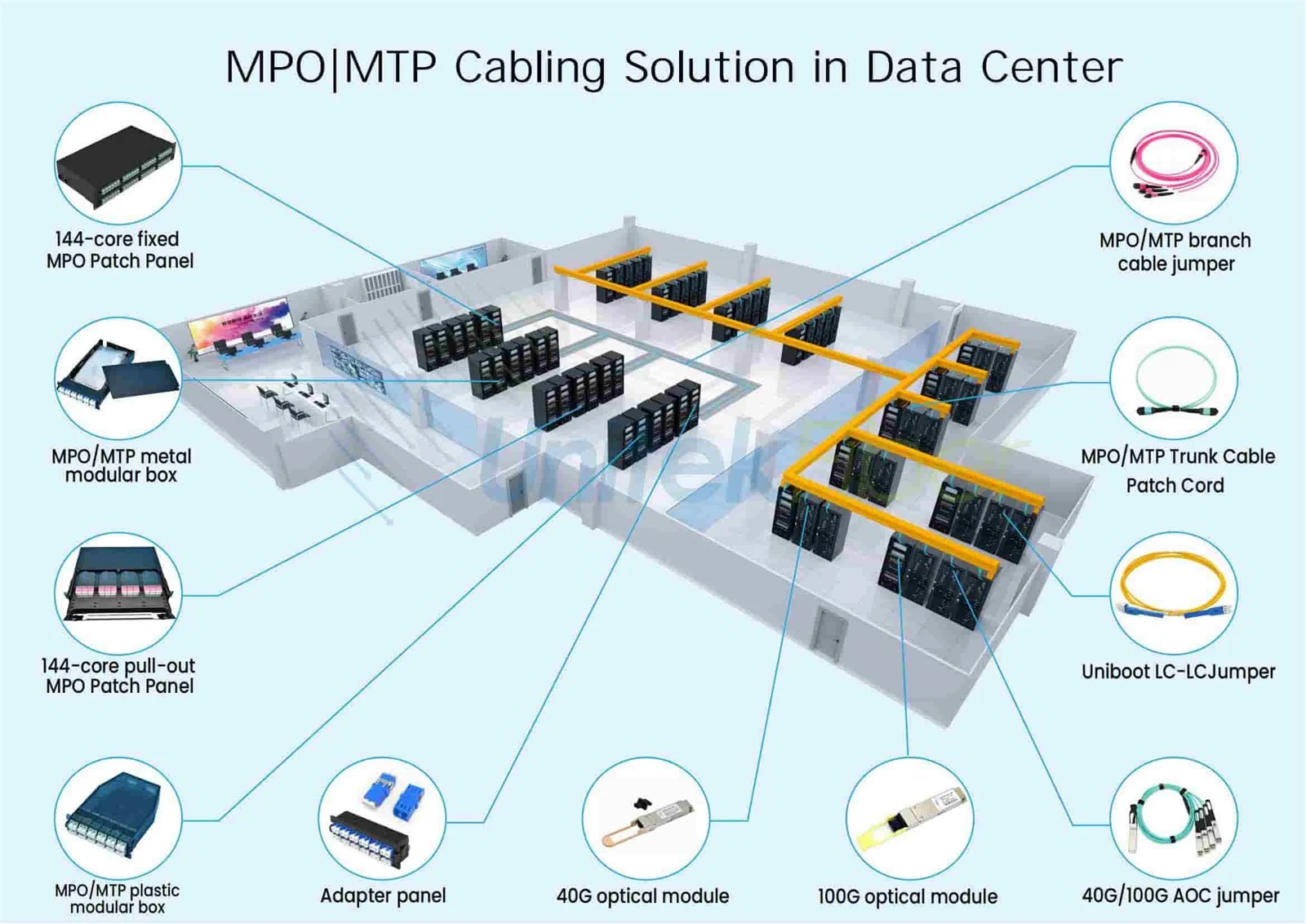

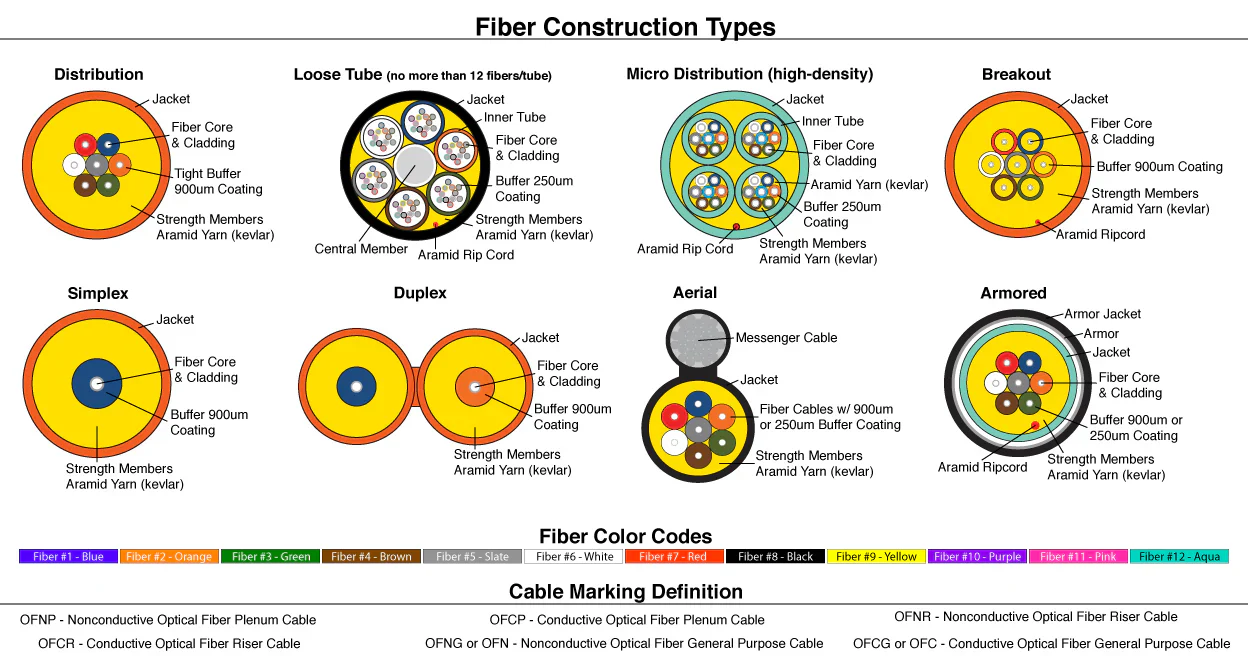

Kas iš tikrųjų yra kiekvieno kabelio viduje
Standartinis MPO magistralinis kabelis paprastai sujungia 12–144 skaidulų savo dviejų sluoksnių -sluoksnyje. TheMTP/MPO OM3 pluošto pataisos laidasstandartinės formos išorinis skersmuo yra maždaug 3,0 mm. Abu galai gamykloje-užbaigti tiksliais-poliruotais MT įvorėmis - 8, 12 arba 24 skaidulų vienoje jungtyje -, o kiekvienas agregatas pristatomas su atskiromis bandymų ataskaitomis, kuriose nurodomas įterpimo praradimas kiekviename kanale. Konstrukcija yra sąmoningai minimali: užtenka apsaugos kontroliuojamam vidaus takui, kuris išlaiko mažą svorį ir palengvina darbą tankiuose kabelių loveliuose.
Šarvuotos MPO/MTP pataisos virvelės įveda gofruotą plieninį vamzdelį arba blokuojamą aliuminio šarvus tarp pluošto pluošto ir išorinio apvalkalo. Kai kuriose konstrukcijose aramidiniai siūlai klojami ant plieninio tvirtumo elemento, todėl atsparumas gniuždymui yra maždaug dešimt kartų didesnis nei standartinių konstrukcijų. Tai padidina išorinį skersmenį iki 4,0–5,0 mm ir padidina svorį. Tačiau šiuolaikinės šarvuotos konstrukcijos išlieka stebėtinai lanksčios. Gerai -sukonstruotas šarvuotas MPO laidas gali pasiekti minimalų maždaug 50 mm lenkimo spindulį, o tai tinka daugumoje struktūrinių kabelių aplinkų. Pagrindinis gamybos skirtumas yra tai, ar buferinis sluoksnis yra tarp šarvų ir pluošto juostelės - be jo, standūs šarvai gali prisispausti prie pluoštų lenkimo vietose ir sukelti mikro{10}}lenkimo nuostolius, kurie nepasirodytų atliekant tiesaus{11}}kabelio įkišimo praradimo testą.
Ar šarvai kainuoja signalą?
Pats šarvuotas apvalkalas tiesiogiai nepadidina įterpimo nuostolių jungties sąsajoje. Įterpimo praradimas priklauso nuo antgalio geometrijos, pluošto išlygiavimo ir galo-priešinio poliravimo kokybės -, o ne nuo to, kas apvyniota aplink kabelio korpusą. Mažo -nuostolio MTP jungtis ant šarvuotos agregato vis tiek pasiekia 0,15–0,25 dB vienai porai, kai ji tinkamai pagaminta, identiška ta pačiai jungtiei standartinėje bagažinėje. Esant 400 G SR4 bangos ilgiui, abiejų tipų kabeliai, naudojantys lygiavertes jungtis, užtikrina funkciškai identiškus nuostolius -, paprastai 0,15–0,35 dB daugiamodiams OM4 rinkiniams.
Kai šarvai gali būti baudžiami, yra mikro{0}}lenkimas. Jei plieninis vamzdis pagamintas prastai arba kabelis nutiestas su lenkimais, kurie yra griežtesni nei nurodytas minimumas, šarvai susispaudžia prie pluošto juostelės ir atsiranda mikro-lenkimo slopinimas. Tai gamybos kokybės ir įrengimo disciplinos problema, o ne būdinga šarvuotos konstrukcijos savybė. Vertindami šarvuotus MPO laidus, visada prašykite lenkimo-slopinimo bandymo duomenų -, o ne tik statinio įterpimo-praradimo sertifikato. Bet kuris pardavėjas, teikiantis tik tiesioginius-laidų praradimo numerius, gali slepi{10}}nedidelę lenkimo problemą. Norėdami geriau suprasti, kaip pluošto rūšys veikia nuostolių biudžetus,OM1–OM5 daugiamodių skaidulų palyginimassuteikia naudingą kontekstą apie modalinį pralaidumą ir slopinimo charakteristikas įvairiose skaidulų klasėse.
Tai taip pat reiškia, kad bet kuriame jungties segmente, kuriame jūsų optinių nuostolių biudžetas yra mažas -, pvz., ilgas 400 G SR4 pasiekiamumas, artėjantis prie 100 - metrų OM4 ribos -, turėtumėte atsižvelgti į šarvuoto kabelio lenkimo susilpnėjimo riziką, jei maršruto kelyje yra mažai posūkių. Jei kelias tiesus ir erdvus, šarvai optiškai nieko nekainuos. Jei kelias priverčia kabelį per kelis sandarius kampus, standartiniam kabeliui būdingas lankstumas praktiškai gali sumažinti bendrą jungties praradimą.
Išsami mechaninė apsauga
Standartiniai MPO magistraliniai kabeliai atlaiko struktūrinių kabelių aplinkos įtempius: vidutines tempimo apkrovas montavimo tempimo metu, šoninį slėgį iš kabelių ryšulių bendruose dėkluose ir žemą{0}}vibraciją iš pastato sistemų. Dvigubas-apvalkalas, sutvirtintas aramidiniais siūlais, atitinka IEC 60794 ir TIA-568 mechaninius reikalavimus, taikomus patalpų patalpų kabeliams. Tai nėra trapūs kabeliai -, jie tiesiog sukurti taip, kad atitiktų sąlygas, su kuriomis jie susidurs gerai valdomoje įstaigoje.
Šarvuotos komplektacijos skirtos kitokiam grėsmės profiliui. Plieno arba aliuminio sluoksnis atsparus gniuždymo jėgoms, kurios visam laikui deformuotų standartinį apvalkalą. Ritimosi kėdės ant pakeltų-grindų, sunkūs vežimėliai sandėlyje, graužikų dantys objekte, kur kenkėjų kontrolė netobula - tai nėra teorinė rizika; jie yra dokumentuoti gedimo režimai, su kuriais reguliariai susiduria pluošto priežiūros komandos. Kai kurios šarvuotos MPO konstrukcijos atlaiko daugiau nei 1000 N šoninę gniuždymo jėgą, nuo penkių iki dešimties kartų daugiau nei standartinės konstrukcijos. Išplėstas temperatūros diapazonas (nuo -40 laipsnių iki +75 laipsnių, palyginti su nuo -20 laipsnių iki +60 laipsnių tipiškoms patalpų bagažinėms) dar labiau išskiria šiuos du įrenginius bet kokiam naudojimui lauke, kuriame kontroliuojamas klimatas.
Vertindami, ar tam tikram segmentui reikia šarvų, suskaičiuokite fizinius rizikos veiksnius palei tikrąjį kabelio kelią: gniuždymo ar smūgio poveikis, dokumentais užfiksuotas graužikų ar kenkėjų aktyvumas, temperatūros ar drėgmės pokyčiai, viršijantys patalpų normas, ir tai, ar nukreipimo jėgos lenkia daugiau nei 50 mm. Du ar daugiau iš šių veiksnių viename kelio segmente yra tvirtas šarvuotos konstrukcijos pagrindas. Jei kelias yra visiškai uždaras, klimatas-valdomas ir jame nėra mechaninių pavojų, standartinis magistralinis kabelis užtikrina tą patį optinį našumą su mažesne apimtimi ir mažesnėmis sąnaudomis.
Poliškumas ir suderinamumas
Tiek šarvuotos, tiek standartinės MPO sąrankos atitinka tuos pačius TIA-568 poliškumo metodus - A tipo (tiesus-), B tipo (atvirkštinis) ir C tipo (poros apvertimas). Šarvų sluoksnis neturi įtakos kaiščių išlygiavimui, lyties konfigūracijai ar jungties sąveikai. Moteriškas šarvuotas MPO-12 laidas dera su vyrišku standartiniu MPO-12 adapterio skydeliu be jokių suderinamumo problemų, o jūs galite laisvai maišyti šarvuotus ir standartinius segmentus toje pačioje jungtyje, jei sutampa skaidulų skaičius, poliškumo tipas ir jungties klasė.
Verta atkreipti dėmesį į vieną praktinį aspektą: kadangi šarvuoti kabeliai yra standesni, sandariuose korpusuose atidžiai suplanuokite jungties orientaciją. Klavišas-iš viršaus į klavišą-sujungtas tankiai apgyvendintoje vietojeMPO/MTP šviesolaidinio adapterio skydelisgali prireikti papildomos vietos, kai kabelio šarvai apsaugo nuo įtemptų posūkių, kuriuos lengvai įveikia standartiniai laidai. Tai nėra suderinamumo problema - tai kabelių valdymo planavimo detalė, kuri gali sutaupyti didelių nusivylimų diegimo metu, jei tai bus nurodyta stovo aukščio brėžinyje prieš kabeliams atvežant į vietą.
Atskiroms programoms, kai MPO magistralė patenka į atskiras dvipuses jungtis,MTP/MPO į SC arba LC laidų laidaipateikti perėjimą, o tas pats šarvuotasis{0}}lygus-standartinis įvertinimas taikomas pertraukos segmentui, atsižvelgiant į jo fizinę aplinką.
Dažnai užduodami klausimai
Kl.: Ar galiu maišyti šarvuotus MPO pataisų laidus su standartiniais MPO magistraliniais kabeliais toje pačioje jungtyje?
A: Taip. Šarvuotuose ir standartiniuose MPO mazguose naudojamos identiškos MTP/MPO jungtys, atitinkančios IEC 61754-7 ir TIA-604-5. Moteriškas šarvuotas laidas dera su vyriška standartine bagažine per bet kurį suderinamą adapterio skydelį. Šarvai veikia tik kabelio korpusą, o ne optinę sąsają. Patikrinkite, ar abiejuose mazguose yra toks pat skaidulų skaičius, poliškumo tipas ir jungties klasė (standartinė arba mažo nuostolio), kad išvengtumėte nesuderinamo įterpimo praradimo.
Kl.: Ar šarvuota striukė turi įtakos valymo ir tikrinimo procedūroms?
A: Ne. Jungties galas- yra identiškas šarvuotiems ir standartiniams mazgams. Naudokite tą patį MTP-specifinio ritės-tipo ar kasečių valiklį, prieš kiekvieną poravimą patikrinkite naudodami 200x+ skaidulų taikiklį ir, kai jungtys nenaudojamos, uždėkite dangtelius nuo dulkių. Šarvai neturi įtakos antgalių užteršimui ar valymo prieigai.
Kl .: Koks pluošto skaičius yra šarvuotuose MPO / MTP kabeliuose?
A: Šarvuotus MPO kabelius dažniausiai galima įsigyti 8-pluošto, 12 skaidulų ir 24 skaidulų konfigūracijų, atitinkančių standartinį skaičių, naudojamą 40G, 100G, 200G ir 400G lygiagrečioje optikoje. Kai kurie gamintojai siūlo 48 skaidulų ir didesnio skaičiaus šarvuotus kamienus, skirtus pagrindiniam naudojimui, nors prieinamumas skiriasi. 12 ir 24 skaidulų versijos apima didžiąją dalį duomenų centrų ir pramoninio naudojimo atvejų.
Kl.: Ar šarvuotas MPO laidas tinka plenumo erdvėms?
A: Tai priklauso nuo švarko įvertinimo. Pats šarvų sluoksnis nenustato ugnies laipsnio -, o išorinės apvalkalo medžiaga. Šarvuotus MPO laidus galima įsigyti su OFNP (papildomas), OFNR (aukštynais) ir LSZH striukės parinktimis. Visada patikrinkite, ar kabelio atsparumas ugniai atitinka statybos kodekso reikalavimus, prieš montuodami{4}} oro tvarkymo patalpose.
Kl.: Kaip įterpimo praradimas lyginamas tarp šarvuotų ir standartinių MPO kabelių esant 400G SR4 bangos ilgiui?
A: Kai abiejuose kabeliuose naudojamos lygiavertės MTP jungties klasės (pvz., mažo -nuostolio arba elito), įvedimo nuostoliai vienoje poroje yra funkciškai identiški -, paprastai 0,15–0,35 dB daugiamodžių OM4 rinkinių. Šarvai nesumažina jungties{8}}lygio optinio našumo. Vienintelis scenarijus, kai šarvai gali sukelti papildomų nuostolių, yra, jei kabelis yra nutiestas žemiau minimalaus lenkimo spindulio, todėl skaiduloje susilpnėja mikro{10}}lenkimo spindulys. Gamintojo nurodyto lenkimo spindulio laikymasis pašalina šią riziką.
