Greita jungtis ir sintezės sujungimas: kuris iš jų yra prasmingas FTTH?

Diegiant FTTH, pasirinkimas tarp sparčiosios šviesolaidinės jungties ir sintezės sujungimo priklauso nuo to, kurioje tinklo vietoje baigiate, kiek lašelių jūsų komanda turi suaktyvinti per dieną ir ar ta jungtis bus uždaryta patalpoje, ar bus uždaryta antenoje ateinančius penkiolika metų. Greitosios jungtys pritraukia techniką į abonento patalpas ir iš jos išeina per mažiau nei minutę per vieną nutraukimą. Lydymosi sujungimas sukuria nuolatinį stiklo-su-stiklo ryšį, kurio netrukdys tik ekskavatorius. Dauguma operatorių naudoja abu -, tačiau tiksliai žinodami, kur nubrėžti šią liniją, švarus ir pelningas diegimas skiriasi nuo sunkvežimių riedėjimo daugelį metų.

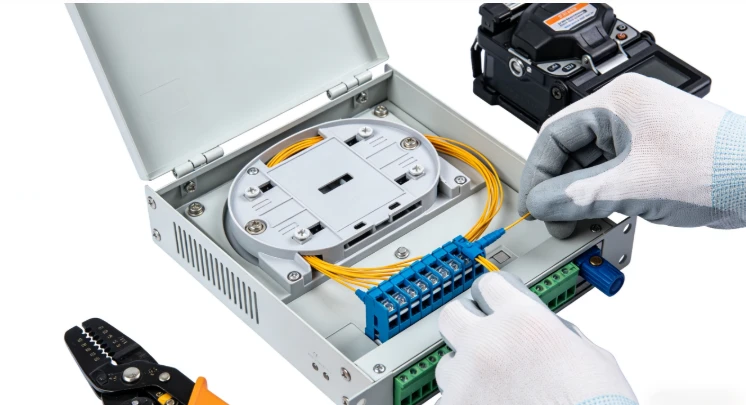

Kas yra greitoji FTTH jungtis?

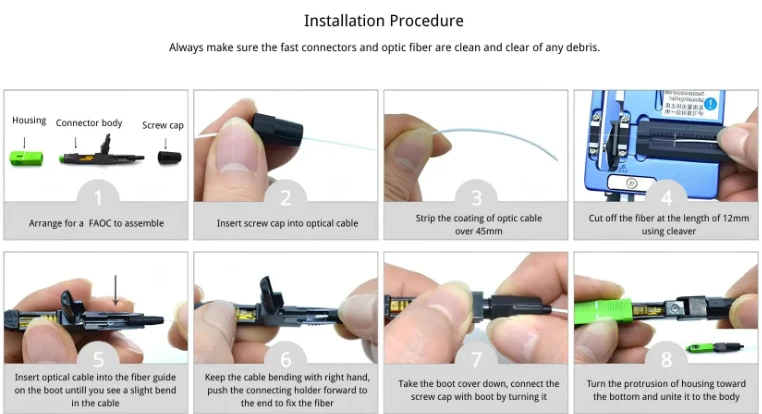

Greitoji jungtis -, dar vadinama lauko-montuojama jungtimi arba mechaninio sujungimo jungtimi -, yra iš anksto-poliruotas užbaigimo įtaisas su trumpu pluošto jungtimi ir keramine įvore, jau įtaisyta korpuso viduje. Technikas nuplėšia ir pertraukia įeinantį laidą, įstumia pliką pluoštą į V-griovelio išlygiavimo mechanizmą ir užfiksuoja jį prie gamyklinio smeigtuko. Indeksą{7}}atitinkantis gelis sujungia mikroskopinį oro tarpą tarp dviejų pluošto galų, išlaikant Frenelio atspindį ir įterpimo praradimą pagal specifikacijas.

Visas procesas trunka maždaug 30–60 sekundžių, kai technikas sumažina ritmą. Nėra elektros, nėra sujungimo, nėra termiškai susitraukiančios orkaitės. Ašviesolaidinė greitoji jungtis SCsu UPC poliru paprastai matuojamas maždaug 0,2 dB įterpimo nuostolis, o grįžtamasis praradimas viršija 50 dB. APC variantas padidina grąžinimo nuostolius daugiau nei 60 dB -, o šis skirtumas yra svarbesnis nei dauguma specifikacijų lapų, nes PON architektūros yra jautrios atgaliniam-atspindėjimui OLT imtuve. Mūsų patirtis rodo, kad tiekdami jungtis į GPON ir XGS{7}}PON projektus, SC / APC yra tai, ko montuotojai pagal numatytuosius nustatymus pasiekia abonento gale. UPC dažniausiai rodomas taškas{9}}to{10}}Ethernet jungtyse arba senuose įrenginiuose, kur esama infrastruktūra buvo sukurta remiantis UPC adapteriais.

Įguloms, dirbančioms didelės-apimties paskutinės-mylės aktyvinimo - daugiabučiuose, miestelių pastatuose, kaimo FTTH, kur pats sunkvežimio ritinys kainuoja daugiau nei jungtis - greitosios jungtys perkelia kliūtis nuo įrangos prie gryno darbo našumo.

Kaip veikia sintezės sujungimas ir kodėl jam vis dar priklauso pagrindas

Lydymosi sujungimas visam laikui sujungia du plikus pluošto galus, lydydamas juos elektros lanku. Tikslus skeltuvas sukuria plokščią galinį paviršių, o sujungiklio išlygiavimo varikliai sujungia dvi šerdis į sub-mikronus prieš užsidegiant lankui. Rezultatas yra ištisinis stiklo kelias, kurio įterpimo nuostoliai paprastai yra mažesni nei 0,05 dB, o grįžtami nuostoliai viršija 60 dB.

Šis našumo lygis nėra artimas tam, ką gali nuosekliai pasiekti bet koks mechaninis metodas. Magistralinėse linijose, tiekimo kabeliuose ir atbulinio perdavimo segmentuose, kur kas dešimtadalis decibelų jungiasi per daugybę sujungimo taškų, sintezės sujungimas yra vienintelė rimta galimybė. Pati jungtis yra fiziškai tvirta -, kai ji apsaugota nuo karščio-susitraukiančio įvorės sandariame uždoryje, lydymosi sujungimas sulaiko drėgmę, terminį ciklą ir vibraciją nepablogindamas.

Vis dėlto pridėtinės išlaidos yra tikros. Pagrindinis-lygiavimo sintezės jungiklis, didelio-tikslumo skirtuvas ir paruošiamasis rinkinys kartu kainuoja nuo kelių tūkstančių iki gerokai daugiau nei dešimties tūkstančių dolerių. Kiekvienas sujungimas trunka nuo dviejų iki keturių minučių, įskaitant paruošimą ir apsaugą, o sujungikliui reikia įkrautos baterijos arba kintamosios srovės maitinimo. Be to, norint dirbti su - reikia švaraus, stabilaus paviršiaus, kuris ne visada pasiekiamas ant stulpo arba ankštoje rankoje.

Optinis našumas: kur spraga yra svarbi, o kur ne

Daugumoje lyginamųjų straipsnių įterpimo praradimo skaičiai pateikiami greta ir sustoja. Realybė yra labiau sluoksniuota.

Lydymosi sujungimas nuolat pasiekia žemiau 0,05 dB vienai jungtiei; gerai-prižiūrėta įranga vienmode dažnai pasiekia 0,02 dB. Įprastomis lauko sąlygomis greitosios jungtys yra nuo 0,2 iki 0,3 dB. Sumažėjus vienam abonentui su vienu ar dviem pabaigos taškais, šis skirtumas - apie 0,15–0,25 dB - beveik niekada nekelia grėsmės nuorodos biudžeto laikymuisi. GPON klasė B+ leidžia iki 28 dB viso kelio praradimo tarp OLT ir ONT. Gyvenamasis kabelis paprastai sudaro nedidelę šio biudžeto dalį, todėl jungties indėlis neviršija maržos.

Grąžinimo praradimas yra tada, kai jungties tipo pasirinkimas yra svarbesnis nei nutraukimo metodas.SC APC greitosios jungtyspasiekti grąžos nuostolius, viršijančius 60 dB, o to pakanka GPON ir XGS-PON. UPC variantai yra apie 50 dB - tinkami tik duomenims-, tačiau gali kilti problemų, jei tame pačiame šviesolaidyje yra analoginė CATV perdanga (RF per stiklą). Tai yra viena iš dažniausiai pasitaikančių tiekimo klaidų: montuotojas griebia UPC jungtis, nes jų kaina yra pigesnė, o tada, kai tinkle, kuriame perduodamas vaizdo įrašas, tikrina priėmimo testą, įvyksta grįžimo{7}}nuostolių gedimai. Jei jūsų tinkle veikia bet kokia PON forma, pagal numatytuosius nustatymus nustatykite APC ir venkite atgalinio skambinimo.

Didesnis našumo skirtumas atsiranda laikui bėgant, o ne pirmą dieną. Lydymosi jungtis yra stiklas, lydytas prie stiklo - be gelio, be spaustuko, be judančių dalių. Greita jungtis priklauso nuo indeksą-atitinkančio gelio, kuris gali lėtai suirti per ilgus terminio ciklo metus, ir V-griovelio mechanizmo, kuris gali pasislinkti dėl pasikartojančios vibracijos. Abonento namuose arba sandarioje šviesolaidžio dėžutėje šis degradavimas yra minimalus. Atviroje antenoje arba nešildomoje gatvės spintoje sintezės sujungimas išlaiko išmatuojamą patikimumo pranašumą per penkerių{7}}–-dešimties{9} metų eksploatavimo laikotarpį.

Kaina: keturi sluoksniai, ne vienas numeris

Palyginus greitosios jungties vieneto kainą su sintezės sujungimo sąnaudomis, prarandama didžioji dalis vaizdo. Tikrasis palyginimas apima keturis sluoksnius: kapitalinę įrangą, eksploatacines medžiagas, darbo laiką ir ilgalaikę{1}} techninę priežiūrą.

Greitoms jungtims nereikia beveik nulio kapitalo. Kirpiklis, nuėmimo priemonė, alkoholio servetėlės ​​ir jungčių dėžutė - visas komplektas telpa į diržo maišelį. Kiekvienos jungties vienetas kainuoja daugiau nei termiškai-susitraukiantis sujungimo įvorė, bet darbo laikas vienam užbaigimui yra žymiai mažesnis. Didelės-apimties gyvenamosiose FTTH konstrukcijose, kur technikas suaktyvina 15–25 lašus per dieną, sutaupoma darbo jėga sumažina didesnes vartojimo išlaidas. Pastebėjome, kad projektų vadovai sutrumpino aktyvinimo terminus 30–40 procentų, tiesiog perjungdami abonento nutraukimo nutraukimą iš sujungimo į greitą jungtį - ne todėl, kad jungtis yra geresnė absoliučiais skaičiais, o todėl, kad ji pašalina sujungiklio sąranką, dėklo valdymą ir energijos priklausomybę nuo paskutinės mylios.

Sintezės sujungimas apverčia ekonomiką. Išankstinės įrangos sąnaudos yra nemažos, tačiau sąnaudos už sujungimą yra nereikšmingos. Operatoriams, sujungiantiems šimtus skaidulų centriniame biure, paskirstymo centre arba sujungimo uždaryme, kaina už jungtį nukrenta gerokai žemiau greitosios jungties teritorijos. Be to, kiekvienai jungčiai nereikia jokių tolesnių-priežiūrų - jokių per-nutraukimų, jokio gelio keitimo, jokio valymo.

Per dešimt{0}}metų tinklo gyvavimo ciklą sintezės sujungimas paprastai laimi pagrindinio ir paskirstymo segmentuose, atsižvelgiant į visas nuosavybės išlaidas. Greitosios jungtys paprastai laimi prieigos ir nuleidimo segmentuose. Įtempčiausius projektus vykdantys operatoriai naudoja abu - ir jie apgalvoja, kuris metodas kur tinka.

Metodo suderinimas su tinklo segmentu

Čia bendri patarimai sugenda. „Naudoti greitąsias jungtis nukritimams ir suliejimui stuburui“ yra tiesa, kaip pirmasis apytikslis, tačiau tikrieji sprendimai priimami ties ribomis.

Sparčios jungtys yra aiškus pasirinkimas, kai galima prijungti abonentą patalpose. Technikas nuima nuleidžiamąjį kabelį, baigia, įkiša į ONT arba sieninį lizdą, patvirtina šviesą VFL ir pereina prie kito įrenginio. Nereikia išpakuoti sujungimo įtaiso, nėra sujungimo dėklo, kurį būtų galima nukreipti, nereikia maitinimo. MDU versijose, kuriose dešimtys vienetų pradeda veikti per vieną apsilankymą, vieneto greitis sujungiamas į rimtą projekto laiko juostos suglaudinimą. Paprastai rekomenduojame greitas jungtis bet kokiam galiniam taškui, kuris yra patalpose, apsaugotas nuo oro sąlygų ir kur gali skirtis montuotojo įgūdžių lygis -, o tai, tiesą sakant, apibūdina daugumą prenumeratorių- darbo.

Lydymosi sujungimas priklauso agregavimo taškams. Sujunkite uždarymo vietas, kur tiekimo kabeliai išsiveržia į paskirstymą, spinteles kuršviesolaidinės košėsprijunkite skirstytuvo išėjimus prie tarpinių plokščių, bet tikimasi, kad bet kokia lauko jungtis be priežiūros išliks daugelį metų. Didesnę sujungimo darbo sąnaudą-pateisina nuolatinis, atsparus oro sąlygoms.

Pilka zona yra paskirstymo-to-nuleidimo perėjimas - taškas, kur kabelis palieka gatvės spintelę arba pastato įėjimo terminalą ir eina iki abonento. Jei šis galinis taškas yra sandariai uždarytas tinkamo korpuso viduje, o kabelis yra iš anksto-nupjautas pagal ilgį, veikia greitoji jungtis. Jei tai yra anteninis čiaupas, atviras pjedestalas arba vieta, kurioje žinomi kraštutiniai temperatūros pokyčiai, saugesnis pasirinkimas yra sintezės sujungimas. Klientai Vidurio Rytuose ir Afrikoje į pietus{7}} nuo Sacharos pranešė apie greitesnį-nei-tikėtasi gelio skilimą greitosiose jungtyse, veikiamose nuolat aukštoje aplinkos temperatūroje, - tai nėra katastrofiškas gedimas, bet pakankamai nuostolių, kad būtų galima pradėti techninės priežiūros vizitus. Tokiose aplinkose sumažėja bendras sandūrų skaičiusiš anksto{0}}sujungtus mazgusdažnai yra protingesnis, nei diskutuoti apie jungtį ir sujungimą kiekviename atskirame galiniame taške.

Avarinis atkūrimas yra dar vienas scenarijus, kai greitosios jungtys užsidirba pinigų. Kai nupjaunamas kabelis, o techninė priežiūra turi būti atlikta per kelias valandas, technikas gali nedelsdamas atkurti ryšį su greitosiomis jungtimis, tada suplanuoti nuolatinį sujungimą kitam priežiūros laikotarpiui. Šis etapinis metodas - greita jungtis dabar, suliejimas vėliau - yra įprasta praktika tarp paslaugų teikėjų, kurie stebi vidutinį remonto laiką.

Įgūdžių faktorius, kurio specifikacijose nerodo

Norint greitai sumontuoti jungtį, reikia elementaraus pluošto tvarkymo - juostelės, nuvalykite, priklijuokite pagal ilgį, užfiksuokite jungties korpuse. Dauguma technikų duoda priimtinus rezultatus po kelių{2}}mokymosi valandų. Dažniausias gedimo režimas yra blogas skilimas arba užteršimas pluošto galiniame paviršiuje, kurie abu iškart pasirodo VFL patikrinimo metu. Kai nepavyksta greitojo jungties nutraukimo, pataisymas yra nesudėtingas: ištraukite skaidulą, iš naujo-supjaustykite, iš naujo{6}}įdėkite.

Fusion splicing reikalauja daugiau. Technikas turi paruošti pluoštą esant mažesniems leistiniesiems nuokrypiams, valdyti ir prižiūrėti sandūrą (įskaitant elektrodų keitimą ir kalibravimą), tvarkyti sujungimo padėklus korpusų viduje nepažeisdamas lenkimo spindulio ir perskaityti sujungiklio nuostolių įvertinimą, kad prieš uždarant būtų užfiksuotos blogos jungtys. Mokymai trunka dienas; realūs įgūdžiai įgyjami per kelias savaites trunkančius lauko darbus. Rinkose, kuriose trūksta apmokytų sujungėjų - ir kurios apima Lotynų Amerikos, -Afrikos į pietus nuo Sacharos ir Pietryčių Azijos - dalis, kvalifikuotos-darbo jėgos kliūtis gali apriboti diegimo greitį labiau nei įrangos prieinamumas.

Tai tikras projekto planavimo veiksnys, o ne išnaša. Jei jūsų diegimo laikas priklauso nuo 500 prenumeratorių per mėnesį suaktyvinimo, o jūsų darbuotojai yra tik du apmokyti sujungėjai, kiekvieno nutraukimo pastūmimas naudojant sintezę yra planavimo problema. Greitos jungtys abonento gale leidžia paskutinę mylią paskirstyti didesnę, mažiau specializuotą brigadą, o jūsų sujungėjai sutelkia dėmesį į darbą, kuriam iš tikrųjų reikia jų įgūdžių - uždarymo, spintelių ir stuburo jungčių.

Patvarumas: komfortas patalpose, palyginti su bauda lauke

Lydymosi sujungimas, apsaugotas sandaraus uždarymo viduje, iš esmės yra atsparus aplinkos degradacijai. Stiklo jungtis nerūdija, nesugeria drėgmės ir optiškai nedreifuoja. Didžiųjų telekomunikacijų įmonių lauko duomenys nuolat praneša, kad sintezės sujungimo gedimų dažnis yra mažesnis nei 0,1 % per dešimties metų laikotarpį.

Greitos jungtys puikiai laikosi patalpose ir apsaugotuose lauko korpusuose. Abonento patalpose, sandariame sieniniame lizde arba tinkamai uždengtoje gnybtų dėžutėje jungtis patiria minimalų įtempimą ir gali tarnauti visą tinklo tarnavimo laiką. Rizika išryškėja atvirose lauko vietose - antenų uždarymuose, nešildomuose pjedestaluose, sruogose-pritaisytuose čiaupo gaubtuose -, kur indeksą-atitinkantys gelio paviršiai užšąla-atšilimo ciklas, o V-griovelio gnybtas gali matyti vėjo{8}}sukeliamą vibraciją. Patobulintos gelio formulės ir hermetiškai sandarūs korpusai per pastaruosius kelerius metus sumažino šį atotrūkį, tačiau vis dar galioja bendra taisyklė: jei pabaigos taškas yra lauke ir nėra patikimai uždarytas, sujunkite jį.

Fast Connector vs Fusion Splicing: specifikacijų palyginimas

FTTH infrastruktūrą kuriantys ar plečiantys operatoriai nesprendžia, kurį metodą pasirinkti -, o tai, kurioje tinklo dalyje kiekvienas metodas priklauso. Teisingai išlaikius šią ribą, optinis našumas išlieka tvirtas, diegimo išlaidos kontroliuojamos ir priežiūros rūpesčiai yra minimalūs. Nesvarbu, ar perkatešviesolaidinės jungtysdidelio masto{0}}išleidimui ar pasirinkimuisujungimo dėklo galams skirtos košėsskirstomojoje spintoje tinkamas komponentas kiekviename lygyje yra tai, kas atskiria tinklą, kuris praeina priėmimo testą, nuo tinklo, kuris išlieka patikimas dešimtmetį.

Dažnai užduodami klausimai
