Šviesolaidinis greitas jungtis ir sintezės sujungimas: FTTH vadovas

Jei lauke nutraukiate arba prisijungiate prie pluošto, dažniausiai pasirenkate du būdus: ašviesolaidinė greitoji jungtisarba sintezės sandūrą. Abu sukuria optinį kelią, tačiau jie skirti labai skirtingiems darbams. Greita jungtis yra greitesnė, žemesnė{2}}įrankio parinktis, skirta FTTH nuleidžiamo kabelio užbaigimui, abonento-šaliniams darbams, smulkiems remontams ir bet kokioms situacijoms, kai jungties sujungimo įtaisą nešiotis į kiekvieną tašką yra nepraktiška. Lydymosi sujungimas yra mažesnio-nuostolio, didesnio-stabilumo pasirinkimas stuburo jungtims, išorinių sujungimų uždarymui ir nuolatinėms jungtims, kurios turi išlaikyti savo našumą daugelį metų.

Šiame vadove pirmiausia pateikiama aiški sprendimo sistema, tada techninė detalė, nuostolių skaičiai, diegimo veiksmai, bandymai, trikčių šalinimas ir B2B pirkimo kontrolinis sąrašas, kad galėtumėte pritaikyti metodą ir jungtį prie tikrojo scenarijaus.

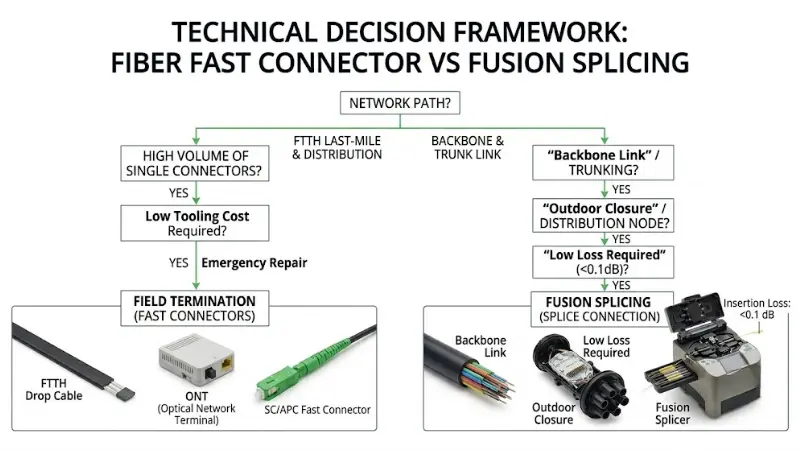

Greita jungtis ar sintezės sujungimas? Paprasta sprendimų sistema

Prieš palygindami specifikacijas, nuspręskite, ką turi daryti ryšys. Šie du metodai retai konkuruoja viena nuo kitos; jie tinka skirtingoms to paties tinklo dalims.

Pasirinkite sparčią šviesolaidinę jungtį, kai:

• Jūs nutraukiate FTTH nuleidžiamąjį kabelį namuose, koridoriuose, sieniniuose lizduose arba ONT prievaduose ir turite užbaigti daug taškų per dieną.
• Prieš suplanuojant nuolatinį remontą, reikia greitai atkurti avarinį arba laikiną ryšį.
• Įgula vietoje neturi sintezės sujungiklio arba jo pirkimas nėra pagrįstas darbo apimtimi.
• Nuoroda trumpa, nuostolių biudžetas turi maržą, todėl ryšį gali tekti pertvarkyti arba perkelti vėliau.

Pasirinkite sintezės sujungimą, kai:

• Jungtis yra nuolatinė ir yra stuburo, tiekimo ar ilgo{0}}atstumo maršrute.
• Nuorodų biudžetas yra siauras ir kiekvienas dešimtasis decibelas yra svarbus.
• Ryšys veikia atšiaurioje lauko aplinkoje, požeminėje uždarymo vietoje arba visur, kur daugelį metų svyruoja temperatūra ir vibracija.
• Patikimumas ir atspindžio charakteristikos viršija montavimo greitį.

Jei taškas atitinka abiejų sąrašų elementus, dažniausiai lemiami veiksniai yra nuostolių biudžetas ir tai, kiek laiko sąnarys turi likti nepaliestas.

Kas yra šviesolaidinė greitoji jungtis?

Šviesolaidinė greitoji jungtis yra vietoje{0}}įrengiama jungtis, kuri užbaigia skaidulą be gamyklinio poliravimo ar epoksidinio kietėjimo. Taip pat galite matyti, kad jis vadinamas greitąja jungtimi, lauko surinkimo jungtimi arba mechanine jungtimi.

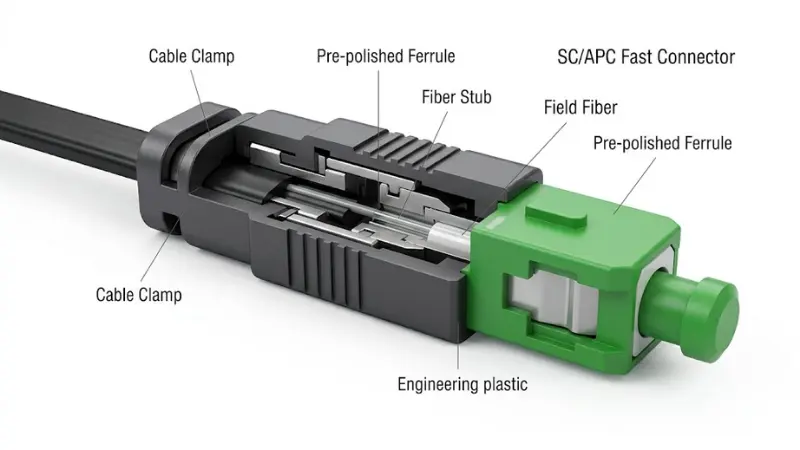

Daugumoje konstrukcijų naudojama iš anksto{0}}poliruota įvorė ir vidinė išlygiavimo struktūra. Technikas nulupa, išvalo, suskaldo ir įterpia lauko pluoštąlauko-surinkimo jungties korpusas, tada užfiksuoja jį vietoje. Baigta jungtis dera su optine įranga,adapteriai, pataisų skydelius, gnybtų dėžutes arba ONT taip pat, kaip gamykloje{0}} baigta jungtis. Kadangi vietoje nėra kietinimo ar poliravimo rankomis, greita jungtis gali smarkiai sutrumpinti nutraukimo laiką atliekant paskutinę -mylią.

Kas yra mechaninis sujungimas ir kaip jis susijęs su greitosiomis jungtimis?

Mechaninis sujungimas sulygiuoja du pluošto galus tikslios struktūros viduje ir sulaiko juos su indeksu{0}}atitinkančiu geliu, o ne sulydo kartu. Būtent tai yra principas, kurį dauguma sparčiųjų jungčių naudoja viduje: lauko pluoštas sulygiuotas su trumpu, iš anksto -poliruotu pluošto stulpeliu. Taigi „greitasis jungtis“ apibūdina gaminio formą, o „mechaninis sujungimas“ – jo viduje esantį sujungimo būdą. Aiš anksto{0}}įdėta greitoji jungtisyra vienas įprastas įgyvendinimas, kai stakta ir išlyginimo kanalas jau yra įmontuoti į korpusą.

Privalumai

Greitis ir maža įrankių kaina yra pagrindiniai laimėjimai. Nereikia pirkti, transportuoti, maitinti ar prižiūrėti sintezės jungiklio, kuris tiktų smulkiems darbams, lauko priežiūrai ir abonentų įdiegimui. Įgūdžių rampa yra trumpesnė: turėdamas gerą nuėmiklį, kirviklį, valymo priemones ir tinkamą jungtį, technikas gali greitai tapti produktyviu. Daugelį dizainų taip pat galima pašalinti arba pakeisti lengviau nei sujungtą jungtį, o tai padeda susieti laikinas nuorodas ir pakeisti-svetainę.

Apribojimai

Mechaninės jungtys yra jautresnės montavimo kokybei. Prastas skilimo kampas, nešvarus galinis paviršius, alyva, nepakankamai-įdėtas pluoštas arba kabelio-skersmens neatitikimas padidins įterpimo praradimą. Palyginti su švariu sintezės sujungimu, mechaninė jungtis patiria didesnius įterpimo nuostolius ir yra labiau veikiama vibracijos ir temperatūros svyravimų laikui bėgant, todėl tai nėra pirmasis pasirinkimas stuburo jungtims ar atviroms lauko jungtims. Jis gali būti labai patikimas, kai jungtis yra gerai pagaminta ir sumontuota kontroliuojant, tačiau tą valdymą reikia išlaikyti kiekvieną kartą.

Kas yra sintezės sujungimas?

Lydymosi sujungimui naudojama šiluma, dažniausiai iš elektros lanko, išlydyti ir visam laikui suvirinti du pluošto galus į vieną ištisinę giją. Lydymosi sujungiklis sulygiuoja šerdis, jas sulydo, o jungtį apsaugote nuo karščio{1}}susitraukiančios movos. Tai yra standartinis nuolatinių kabelių sujungimų, tolimojo-jungčių, lauko uždarymo ir didelio našumo{4}}sistemų metodas. Jei norite fono, čia yra išsamesnis paaiškinimaskam naudojamas sintezės sujungimas.

Privalumai

Našumas yra antraštė. Ištisinis lydytas jungtis užtikrina labai mažą įterpimo nuostolį ir puikų atgalinį-atspindį, o kadangi stiklas yra fiziškai sujungtas, tai nepriklauso nuo mechaninio užrakto. Dėl to tai yra tinkamas reikalavimas sukurti svarbias jungtis, tankią infrastruktūrą, telekomunikacijų stuburą ir lauko kabelį, kur stabilus našumas daugelį metų yra svarbesnis nei tai, kiek laiko truko sujungimas.

Apribojimai

Kliūtis – įranga ir laikas. Jums reikia lydymosi sujungiklio, tikslaus kirtiklio, apsauginių movų, kaitinimo krosnelės ir apmokyto operatoriaus, todėl padidėja išankstinės išlaidos ir šis metodas tampa mažiau patogus atliekant greitus lauko darbus. Lydyta jungtis taip pat turi būti nuolatinė: pasikeitus išdėstymui, paprastai išpjaunate, sujungiate{2}}ir iš naujo{3}}apsaugote. Mažiems FTTH galams tai dažnai vyksta lėčiau nei greitosios jungties montavimas.

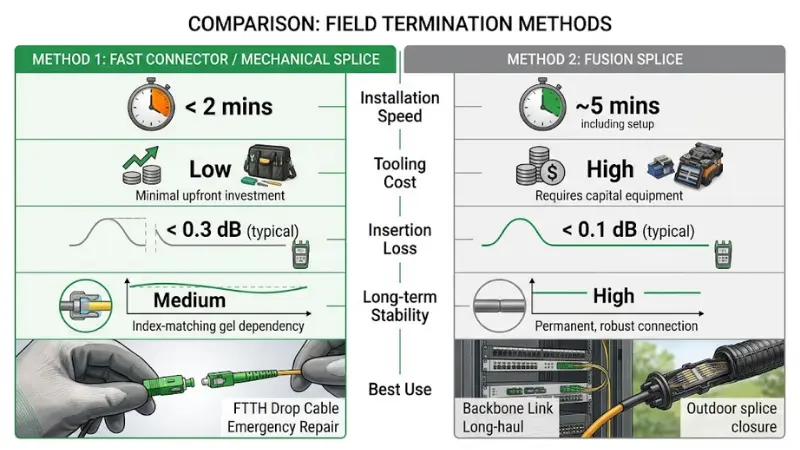

Mechaninis sujungimas ir sintezės sujungimas: nuostoliai, patikimumas ir kaina

Praktiniai skirtumai susiję su optiniais praradimais, ilgalaikiu stabilumu-, įrankiais ir atspindžiu. Kaip darbo nuoroda,„The Fiber Optic Association“ (FOA) paskelbtos nuostolių gairėsyra naudingi: vieno -moda suliejamo sujungimo biudžetas paprastai yra maždaug 0,1–0,15 dB, o iš anksto nupoliruotų mechaninių-sujungimų jungtys leidžiamos iki maždaug 0,75 dB pagal TIA-568 nuostolių įverčius. Gerų mechaninių jungčių lauko rezultatai dažnai būna tarp 0,2–0,5 dB, tačiau sklaida yra platesnė ir labai priklauso nuo skilimo ir švaros. Laikykite bet kurį skaičių kaip taikinį, kurį reikia patikrinti testuojant, o ne kaip garantiją.

Nei vienas iš būdų ne visada yra geresnis. Greita jungtis užtikrina greitį, patogumą ir mažą įrankių kainą; sintezės sujungimas laimi dėl mažų nuostolių ir nuolatinio patikimumo.

Kuris metodas yra geresnis įvairioms programoms?

FTTH ir lašo kabelio montavimas

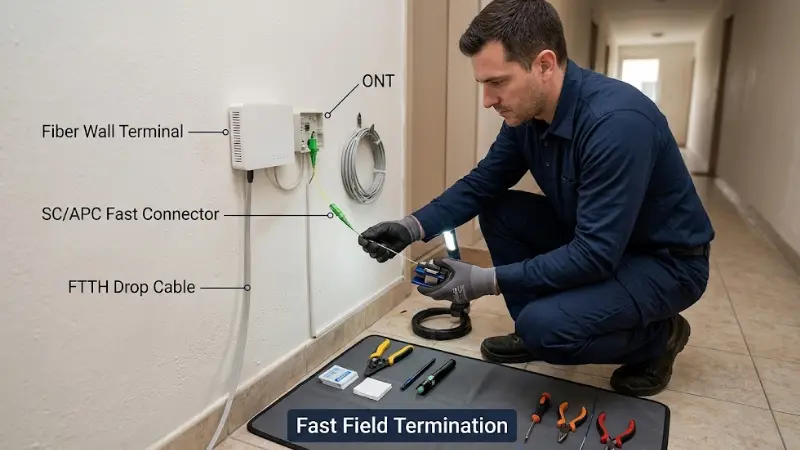

FTTH atveju greitosios jungtys paprastai yra praktiškas pasirinkimas. Įsivaizduokite vieną techniką, dirbantį-daugiabutyje: dešimtysFTTH nuleidžiamas kabelisužbaigimai koridoriuose, stovuose ir abonentų kambariuose per vieną dieną. Lydymosi jungiklio įrengimas prie kiekvienų durų yra lėtas ir nepatogus; SC/APC greita jungtis, suderinta su nuleidimo kabeliu, leidžia įgulai užbaigti kiekvieną tašką per kelias minutes ir judėti toliau.

Avarinis remontas ir laikinos nuorodos

Kai ryšys nutrūksta ir paslauga turi greitai grįžti, mechaninė greitoji jungtis ją greitai atkuria, kol suplanuotas nuolatinis sintezės remontas. Tas pats pasakytina apie bandymus, trikčių šalinimą ir trumpalaikius tinklo pakeitimus{1}}, kur greitis pranoksta pastovumą.

Tolimasis{0}}stuburas ir svarbios nuorodos

Pagrindinių maršrutų, uždarymo lauke ir svarbių paslaugų jungčių atveju sintezės sujungimas yra geresnis pasirinkimas. Šioms jungtims reikia nedidelių, stabilių nuostolių, jos turi ištverti ilgus temperatūros svyravimus ir valdymą, o nuolatinė lydytoji jungtis tam tinka kur kas geriau nei lauko jungtis.

Vidaus platinimo ir smulkaus verslo tinklai

Viduje gali veikti bet kuris metodas. Trumpi važiavimai su daugybe greitų išjungimų teikia pirmenybę greitoms jungtims; nuolatinė pagrindinė grandis arba griežtesnis nuostolių biudžetas skatina sintezę. Skambinkite remdamiesi nuorodos biudžetu, projekto mastu, turimais įrankiais ir tuo, kaip dažnai tikitės paliesti ryšį.

Kaip išsirinkti tinkamą šviesolaidinį greitąjį jungtį?

Jei naudojate greitąją jungtį, specifikacijos turi atitikti laidą ir sistemą, kitaip veikimas bus nenuoseklus.

Jungties tipas: SC, LC, FC arba ST

FTTH ir prieigos tinkluose dominuoja SC greitosios jungtys. LC versijos pateikiamos naudojant didesnio-tankio įrangą ir pataisas. FC ir ST yra nedažni šiuolaikiniuose FTTH, tačiau vis dar rodomi senose ir pramoninėse sistemose. Suderinkite jungtį su adapterio, skirstytuvo, gnybtų dėžutės arba ONT sąsaja, su kuria jis bus sujungtas.

Poliravimo tipas: UPC arba APC

Nemaišykite UPC ir APC atsitiktinai. UPC galinis paviršius yra plokščias arba šiek tiek išlenktas; APC naudoja kampuotą galinį paviršių, paprastai atpažįstamą žaliu korpusu. Kampas atspindi išsklaidytą šviesą atgal į apvalkalą, o ne tiesiai į pluoštą, o tai padidina grąžinimo nuostolius, o tai svarbu PON sistemose, kur prieš srovę esantys atspindžiai sukelia nestabilumą. TheIEC 61755 jungties optinės sąsajos standartasapibrėžia grąžos{0}}nuostolių balus, o APC pažymiai yra gerokai aukštesni už UPC. FTTH ir PON atveju, anSC/APC greita jungtisyra įprastas numatytasis nustatymas; bendram pataisymui SC/UPC arba LC/UPC gali tikti dizainui. Jei UPC-prieš{2}}APC pasirinkimas jums naujas, ši apžvalgaskirtumas tarp PC, UPC ir APC poliravimoverta perskaityti.

Šviesolaidžio tipas: vienmodis arba daugiamodis

Jungtis turi atitikti pluoštą. Vieno-režimo greitųjų jungčių poros su vieno-režimo nuleidimo ir prieigos kabeliu; daugiamodės jungtys suporuojamos su daugiamodėmis skaidulomis trumpais įmonės ar duomenų centro eksploatavimo būdais. Netinkamo tipo naudojimas prastai veikia arba visiškai sugenda, todėl patvirtinkite skirtumą tarpvieno-modo ir daugiamodio šviesolaidžioprieš užsisakant.

Kabelio suderinamumas

Patikrinkite, ar jungtis atitinka jūsų laido struktūrą ir skersmenį, nesvarbu, ar tai yra 0,9 mm sandarus-buferis, 2,0 mm arba 3,0 mm kabelis, ar plokščias FTTH nuleidžiamasis kabelis. Naudojant FTTH, labai svarbu nuleisti{5}}laidą: jungtis turi tvirtai sugriebti kabelį, kad įdiegus pluoštas negalėtų judėti.

Įdėjimo praradimas ir grąžinimo praradimas

Įterpimo praradimas ir grąžinimo praradimas yra skaičiai, kurie nusprendžia, ar nuoroda atitinka biudžetą. Nepasitikėkite vien produkto pavadinimu; perskaitykite tiekėjo duomenų lapą, bandymo standartą ir kokybės{1}}kontrolės procesą bei paprašykite bandymų ataskaitų pavyzdžių prieš užsakydami masinį.

Žingsnis{0}}po-žingsnis šviesolaidinės spartos jungties diegimas

Lauko kokybė, o ne vien produktas, lemia mechaninį{0}}ryšio našumą. Pakartojama seka svarbiau nei neapdorotas greitis. Norėdami sužinoti konkrečią produkto versiją, vadovaukitės gamintojo instrukcijomis ir žr. šiuos bendruosiusišsamius greitosios jungties prijungimo veiksmus.

1. Juosta:nuimkite apvalkalą ir dangą tiek, kiek reikalauja jungtis, naudodami tinkamą kabelio nuėmiklį, kad neįskiltumėte stiklo.
2. Išvalyti:nuvalykite pliką pluoštą{0}}nepūkuotu servetėlėmis ir patvirtintu valikliu; nelieskite valomos dalies.
3. Cleave:naudokite aštrų, tinkamą skeltuvą ir suderinkite jungties ilgį pagal jungties specifikacijas. Tikslas yra plokščias kvadratinis galas.
4. Patikrinti:po skilimo nelieskite galinio paviršiaus; švarus, kvadratinis skilimas yra tai, kas sumažina nuostolius.
5. Įterpti:iki galo įstumkite pluoštą į jungtį, kol jis priglus prie stuburo, tada įjunkite fiksavimo mechanizmą.
6. Užraktas ir suknelė:pritvirtinkite kabelio spaustuką ir venkite tvirtų lenkimų šalia kūno.
7. Testas:prieš uždarydami korpusą patikrinkite ryšį.

Kaip patikrinti greitą jungtį įdiegus

Vien vizualinio patikrinimo neužtenka. Mažiausiai naudokite vizualinį gedimų ieškiklį (VFL), kad patikrintumėte tęstinumą ir atskleistumėte blogą sėdynę arba staigų posūkį kaip ryškų nuotėkį. Naudokite optinį galios matuoklį su šviesos šaltiniu, kad išmatuokite nuostolius nuo pabaigos{2}} iki pabaigos, atsižvelgiant į nuorodos biudžetą, ir naudokite OTDR ilgesnėse arba ginčijamose nuorodose, kad surastumėte didelio{4}}praradimo įvykį. Kai rezultatai atrodo nereikšmingi, apžiūrėkite sujungtą galinį paviršių skaiduliniu mikroskopu. Užsirašykite rodmenis; dokumentais patvirtintas nuostolių skaičius rodo, kad nutraukimas praėjo, o ne tai, kad jis užsifiksavo.

Didelio įterpimo praradimo greitosios jungties trikčių šalinimas

Kai ką tik nutrauktas jungtis rodo aukštą lygį, prieš ką nors nupjaudami pabandykite nuo dažniausiai pasitaikančios priežasties iki mažiausio:

• Pabaigos{0}}veido užteršimas:pagrindinė priežastis. Patikrinkite ir nuvalykite sujungimo paviršių ir adapterį, tada išmatuokite dar kartą.
• Prastas skilimas:kampuotas arba susmulkintas plyšys palieka tarpą arba išsibarstymą. Iš naujo-išskaidyti ir iš naujo{2}}nutraukti.
• Po{0}}įterptu pluoštu:jei pluoštas nepasiekė stuburo, užraktas galėjo užsidaryti. Visiškai atsisėskite-.
• Kūno lenkimas ar stresas:atlaisvinkite tvirtus posūkius ir patikrinkite kabelio spaustuką.
• Poliravimo arba pluošto neatitikimas:patvirtinkite, kad nesujungėte UPC su APC arba nesujungėte vieno{0}}režimo su daugiarežimu.

Jei po išvalymo{0}}ir-pakartotinio patikrinimo praradimas vis tiek neatitinka specifikacijų, pakeiskite jungtį. Dėl platesnių tinklo simptomų, išskyrus vieną jungtį, šis vadovas skirtasįprastų šviesolaidinio tinklo trikčių šalinimaspadeda nustatyti, kur iš tikrųjų yra problema.

Dažnos klaidos naudojant šviesolaidines greitąsias jungtis

Dauguma lauko gedimų atsiranda dėl mažų paruošimo klaidų: nelygaus arba kampuoto įskilimo, dėl kurio atsiranda nuostolių; nešvarus galas nuo dulkių, alyvos ar pirštų atspaudų; netinkamo tipo jungtis, pvz., UPC, kur reikalingas APC; kabelio{0}}skersmens neatitikimas, leidžiantis pluoštui judėti; per-lenkimas šalia kūno; ir praleidžiant optinį testavimą. Šių dalykų išvengimas kainuoja tik drausmę, o tai yra skirtumas tarp greito jungties, kuri veikia, ir tos, kuri tyliai sumažina nuorodos biudžetą.

B2B skaidulinių optinių greitųjų jungčių pirkimo kontrolinis sąrašas

Pirkimo tikslas yra partijos nuoseklumas, o ne tik maža vieneto kaina. Prieš masinį užsakymą patvirtinkite:

• Duomenų lapo skaičiai:nurodytas įterpimo ir grąžinimo praradimas, įvardijant bandymo standartą ir sąlygas.
• Jungtis ir poliravimas:SC/LC/FC ir UPC/APC tinka jūsų sistemai irpluošto gnybtų dėžutė, adapteris arba skirstytuvas, su kuriuo jis dera.
• Kabelio suderinamumas:tikslaus nuleidžiamo{0}}kabelio skersmens ir struktūros palaikymas su saugiu spaustuku.
• Bandymo pavyzdys:paprašykite pavyzdžių ir bandymų ataskaitų bei patikrinkite nuostolius namuose-prieš apimdami apimtis.
• Partijos nuoseklumas ir patikrinimas:paklauskite, kaip tiekėjas kontroliuoja antgalio kokybę ir{0}}galų geometriją įvairiose partijose.
• Pakuotė, MOQ ir pristatymo laikas:patvirtinkite apsauginę pakuotę, minimalų užsakymo kiekį ir realų pristatymą.

Jei perkate visą medžiagų sąskaitą, o ne vien jungtis, taiFTTH pasyviųjų komponentų pirkimo vadovasaprašoma, kaip jungtys, skirstytuvai ir korpusai dera tarpusavyje. PON architektūroms taip pat pasirinkite dydįPLC skirstytuvasetapą šalia jungčių, kad pasibaigtų{0}}iki-nuostolių biudžetas.

DUK

Ar šviesolaidinė greitoji jungtis yra tokia pati kaip mechaninis sujungimas?

Ne visai. Greitoji jungtis yra jungties gaminys; mechaninis sujungimas yra derinimo metodas, kurį daugelis iš jų naudoja viduje. Jie yra glaudžiai susiję, bet nekeičiami terminai: jungtis yra techninė įranga, mechaninis sujungimas yra tai, kaip jis sujungia pluoštą viduje.

Ar sintezės sujungimas yra geresnis nei mechaninis sujungimas?

Nuolatinėms, mažo{0}}nuostolių, didelio-stabilumo nuorodoms – taip. Greitam montavimui, mažesnėms įrankių sąnaudoms ir patogumui vietoje geriau tinka mechaninė greitoji jungtis. Teisingas atsakymas priklauso nuo nuostolių biudžeto ir nuo to, kiek patvarus turi būti jungtis.

Kokių įrankių reikia norint įdiegti sparčiąją šviesolaidinę jungtį?

Jūsų kabeliui pritaikytas apvalkalas ir dangos nuėmiklis, aukštos -kokybės pjoviklis, valymo rinkinys su šluostelėmis be pūkelių ir patvirtintu tirpikliu bei bandymo įrankis, pvz., VFL arba optinis galios matuoklis. Nereikalaujama sintezės sujungimo, todėl brigados pasirenka šį metodą.

Kodėl greitoji jungtis kartais rodo didelius įterpimo nuostolius?

Paprastai nešvarus galinis paviršius arba prastas įskilimas, rečiau per mažai-įdėtas pluoštas, įtemptas posūkis arba UPC / APC arba vieno -režimo / kelių režimų neatitikimas. Pirmiausia išvalykite ir patikrinkite, jei reikia, dar kartą išskirkite ir{4}}išmatuokite iš naujo prieš keisdami jungtį.

Ar greitoji jungtis gali pakeisti sintezės sujungimą?

FTTH nuleidžiamo kabelio, abonento{0}}darbo ir laikino remonto atveju dažnai taip. Stuburo, ilgo{2}}ilgio nuotolio ir atvirų lauko jungčių atveju, kai nuostolių biudžetas ir ilgalaikis stabilumas yra labai svarbūs, suliejimas išlieka saugesnis pasirinkimas.

Kaip patikrinti greitąją jungtį įdiegus?

Patikrinkite tęstinumą naudodami VFL, išmatuokite nuostolius nuo pabaigos{0}} iki galo su optiniu galios matuokliu pagal savo nuorodos biudžetą, naudokite OTDR ilgesnėms nuorodoms ir apžiūrėkite galinį paviršių skaiduliniu mikroskopu, jei rodmenys atrodo nežymūs. Užrašykite rezultatą, kad nutraukimas būtų patvirtintas kaip sėkmingas.

Ar greitosios jungtys patikimos naudojant FTTH ir ar jos veikia su vienmode{0}}šviesolaidžiu?

Taip abiem atvejais, kai specifikacijos atitinka ir įdiegimas yra kontroliuojamas. Daugelis sparčiųjų jungčių, ypač SC/APC tipų, skirtų PON ir FTTH, yra skirtos vieno{1}}modo skaiduloms. Prieš montuodami patvirtinkite pluošto tipą, poliravimą ir kabelio skersmenį.

Ar šviesolaidines sparčiąsias jungtis galima naudoti pakartotinai?

Tai priklauso nuo jungties konstrukcijos; daugelio nerekomenduojama pakartotinai naudoti. Kai kurias konstrukcijas galima išimti arba pakeisti, tačiau pažeistos ar užterštos jungties iš naujo įdiegti nereikėtų, jei jums rūpi stabilus jungties veikimas.

Išvada

Greitos jungtys ir sintezės sujungimas išsprendžia įvairias problemas. Pasiekite greitą jungtį, kai reikia greito FTTH užbaigimo, kabelio nuleidimo, avarinio remonto ar žemo{2}}įrankio sprendimo; pasiekti sintezės sujungimą, kai ryšys turi būti nuolatinis, mažai-nuostolingas ir stabilus pagrindiniame arba lauko maršrute. Norėdami įsigyti, suderinkite jungties tipą, poliravimą, pluošto tipą, kabelio skersmenį ir patikrintus nuostolių skaičius pagal tikrąjį scenarijų ir prieš pirkdami patikrinkite pavyzdžius.
