MPO Breakout kabelio vadovas: tipai, poliškumas ir skaidulų skaičius

MPO pertraukimo kabelis leidžia vienai didelio{0}}tankio kelių-pluošto jungtis pernešti į kelias atskiras jungtis, dažniausiai LC dvipusį, todėl lygiagreti pagrindinio ryšio jungtis gali maitinti atskirus siųstuvus-imtuvus, skydelio prievadus arba dvipusę įrangą. Tai vienas iš labiausiai paplitusių būdų prijungti 40G, 100G arba 400G lygiagretųjį prievadą prie mažesnio-greičio įrenginių arba MPO magistralę nukreipti į dvipusę aparatinę įrangą tame pačiame stove.

Sunkioji dalis nėra apibrėžimas. Jis suderina skaidulų skaičių, poliškumą, lytį, skaidulų režimą ir pertraukų susiejimą su likusia kanalo dalimi. Kabelis gali puikiai sujungti ir vis tiek nepraleisti šviesos, jei neteisingas poliškumas arba kaištis. Šis vadovas parašytas kaip atrankos ir užsakymo nuoroda: kokie yra tipai, kaip skaityti poliškumą ir lytį, kurios konfigūracijos atitinka kokius siųstuvų-imtuvus ir ką tiksliai patvirtinti prieš pateikdami užsakymą.

Kas yra MPO Breakout kabelis?

MPO pertraukimo kabelis, dar vadinamas MPO fanout arba MTP/MPO laidais, yra gamykloje{0}}užbaigtas mazgas suMPO jungtisbagažinės gale ir kelios atskiros jungtys ventiliuojamajame{0}}išoriniame gale. MPO galas turi 8, 12, 16 arba 24 pluoštus viename žiede. Ištraukimo galas tuos pluoštus padalija į atskiras kojeles, dažniausiai LC dvipuses poras, nors yra SC ir FC versijos, skirtos senajai arba specializuotai įrangai.

Klasikinis pavyzdys yra MPO į LC pertraukimo kabelis: viena MPO jungtis baigiasi keturiomis, šešiomis arba dvylika LC dvipusių porų, priklausomai nuo skaidulų skaičiaus. Tai fiziškai paverčia lygiagrečią prievadą į atskiras dvipuses nuorodas.

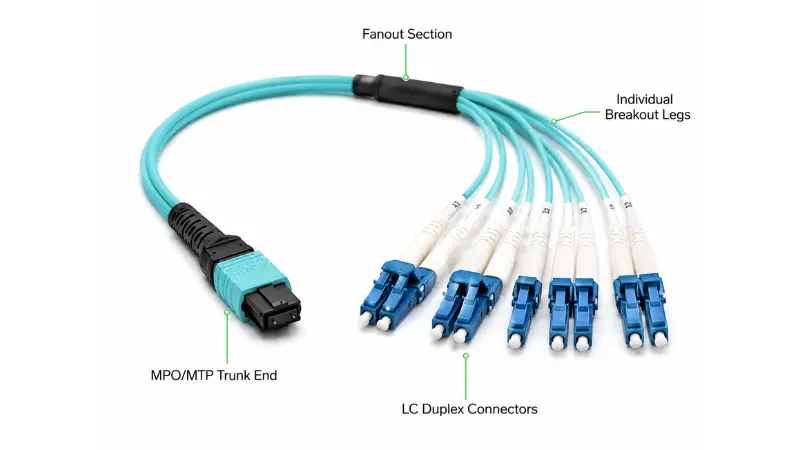

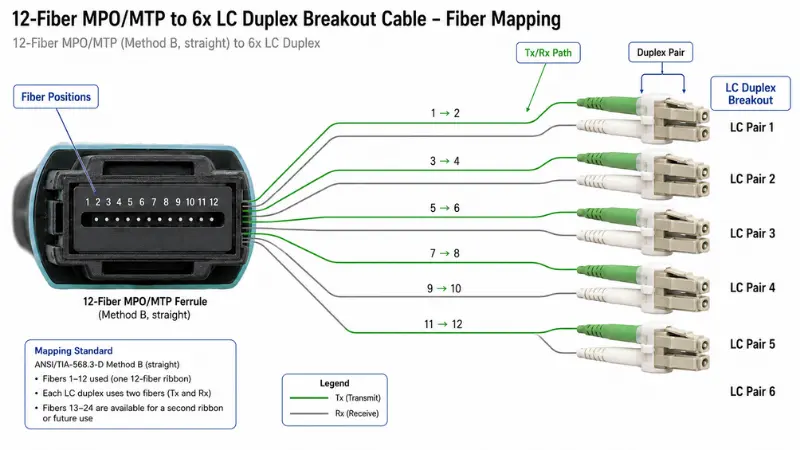

Kaip veikia MPO Breakout Cable?

Agregatas susieja kiekvieną pluošto padėtį daugiapluoštiniame{0}}antgalyje su konkrečia kojele ištraukimo pusėje. Atvaizdavimą reguliuoja skaidulų skaičius ir poliškumas, jis turi atitikti abiejų kanalo galų optiką.

MPO / MTP magistralės pusė

Tai didelio{0}}tankio pabaiga. Duomenų centro pertraukoje dažniausiai naudojamos 8-pluošto ir 12 skaidulų jungtys, o 16 ir 24 skaidulų jungtys naudojamos aukštesnės juostos optikai ir labai tankiai pataisyti. Duomenų lapuose matysite ir „MPO“, ir „MTP“. MPO yra bendroji sąsaja, apibrėžtaJAV Conec ir kitų gamintojų IEC 61754-7, o MTP yra US Conec registruotas -prekės ženklas, didelio našumo- tos pačios jungties versija, sukurta su slankiojančiais antgaliais ir griežtesniais kreipiamųjų-smeigtukų nuokrypiais, kad būtų mažesnis nuostolis. Jie yra visiškai suderinami, todėl praktinis klausimas yra ne ženklelis, o jūsų nurodyta lytis, poliškumas ir pažymys. Jei terminologija vis tiek jus trikdo, mūsų suskirstymasrealūs skirtumai tarp MPO ir MTPaprėpia ją paprasta kalba.

Breakout (Fanout) pusė

LC dvipusis ryšys dominuoja išsiveržimo gale, nes LC yra standartinė dvipusė sąsaja daugelyje jungiklių, serverių ir siųstuvų-imtuvų. Pluošto skaičius lemia, kiek dvipusių kojelių gausite:

Tx/Rx poliškumo kelias

Kiekviena dvipusė nuoroda turi nukreipti perdavimą vienoje pusėje, o priimti – kitoje. Lygiagrečioje sistemoje prie šio kelio prisideda atjungimo kabelis, magistralė, adapteriai ir pataisos laidai. Vieną elementą patraukite atgal ir jungtys vis tiek įsitaisys, tačiau optinis kelias nutrūksta. Štai kodėl A, B ir C tipai niekada nekeičiami, o poliškumas yra kanalo-lygio sprendimas, o ne kabelio pasirinkimas. Toliau mes tai išplečiame.

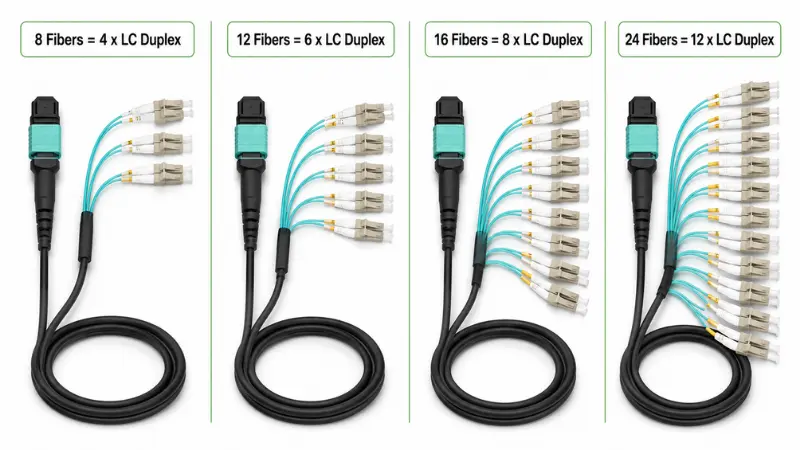

MPO Breakout kabelių tipai

"MPO Breakout cable" yra šeima, o ne viena dalis. Du laidai, kurie atrodo identiški, gali veikti visiškai skirtingai. Praktinis būdas tai nurodyti yra pereiti per šias ašis:

• Pagal skaidulų skaičių:8, 12, 16 arba 24 pluoštų. Tai pirmasis sprendimas, kuris tiesiogiai priklauso nuo to, kiek dvipusių nuorodų jums reikia.
• Pagal pertraukos jungtį:LC dupleksas yra standartinis; SC ir FC atsiranda senose telekomunikacijose ir prietaisuose.
• Pagal pluošto režimą:kelių režimų (OM3, OM4, OM5) trumpam pasiekiamumui arba vieno-režimo (OS2) ilgesniems atstumams. Žrvienmodė-palyginti su daugiamodiu šviesolaidžiujei nesate tikri, kurios nuorodos reikia.
• Pagal poliškumą:Tipas A, Tipas B arba Tipas C, atitinkantis kanalą.
• Pagal MPO lytį:prisegtas (vyriškas) arba neprisegtas (moteris).
• Pagal jungties poliravimą:UPC arba APC. Vieno{1}}režimo MPO beveik visada yra APC; multimode paprastai yra plokščias kompiuteris.
• Pagal striukę ir konstrukciją:PVC, LSZH, stovas arba plėvelė; apvalios viengubos striukės-vėduoklės, palyginti su atskiromis striukėmis apvilktomis kojomis; standartiniai arba šarvuoti.
• Pagal praradimo laipsnį:standartinės-praradimo arba mažo-nuostolio jungtys, o tai svarbu, kai energijos biudžetas yra mažas.

Tiekėjo požiūriu: specifikaciją pradėkite nuo siųstuvo-imtuvo duomenų lapo ir skydelio, į kurį jis patenka, o ne nuo kabelių katalogo. Beveik kiekvienas klaidingas užsakymas, kurį matome, gaunamas iš pradžių pasirenkant dalies numerį ir atvirkščiai{1}}pritaikius kanalą prie jo.

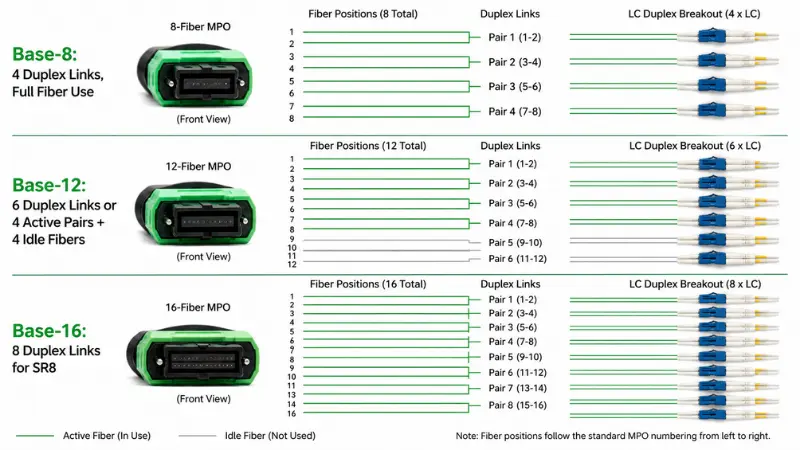

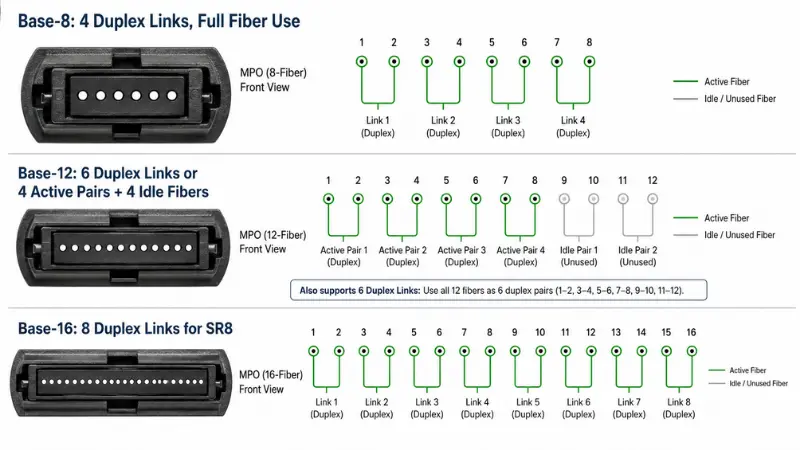

Base-8 vs Base-12 vs Base-16

Tai yra antrasis{0}}lygio klausimas, į kurį vien skaidulų skaičius neatsako, todėl daugelis „ateities-patikrinimo“ yra klaidingi. „Pagrindinis“ skaičius yra šviesolaidžio prieaugis, aplink kurį nutiestas kabelis.

Dalykas, kurio dažnai praleidžiama: 12{6}}pluošto MPO, naudojamas 40G arba 100G SR4 kanalui, palieka keturis pluoštus tamsius. Tai nėra defektas, bet tai reiškia, kad „Base-8“ išjungimas paprastai yra švaresnis ir ekonomiškesnis pasirinkimas keturių juostų išjungimui, o „Base-12“ prasminga, kai bagažinėje tikrai yra šešios dvipusės jungtys. Eterneto įkainius ir juostų skaičių už viso to nustatoIEEE 802.3 darbo grupė(40G/100G lygiagreti optika 802.3ba, 200G/400G 802.3bs).

A tipo ir B tipo ir C tipo poliškumas

Poliškumas yra vienintelė dažniausia priežastis, dėl kurios naujai įdiegta MPO nuoroda neveikia. Trys klasikiniai metodai skiriasi tuo, kaip prijungta kamienas ir kurie pataisos laidai užbaigia kelią.

Praktiškai kaip pasirinkti: pasirinkite vieną metodą visam įrengimui ir laikykite jį nuosekliai. Lygiagrečios-optikos pertraukimo atveju B metodas yra labiausiai paplitęs, nes jame naudojamas vieno tipo pataiso{2}}laidas ir išvengiama atsitiktinio perdavimo-su{4}}perdavimo susiejimo. TheANSI/TIA-568.3-E standartasformalizuoja A, B ir C metodus ir nuo 2022 m. peržiūros prideda du „universalius“ metodus (U1 ir U2), leidžiančius naudoti tuos pačius modulius ir laidus abiejuose -B tipo kamieno galuose. Jei jūsų dizainas sudarytas iš kasečių, vadovaukitės kasečių sistemos nurodyta poliškumo schema, o ne maišymo schema. Norėdami sužinoti, kur masyvo ryšys yra prieš dvipusį ryšį, žr. mūsų vadovąLC ir MTP/MPO didelio{0}}tankio kabeliuose.

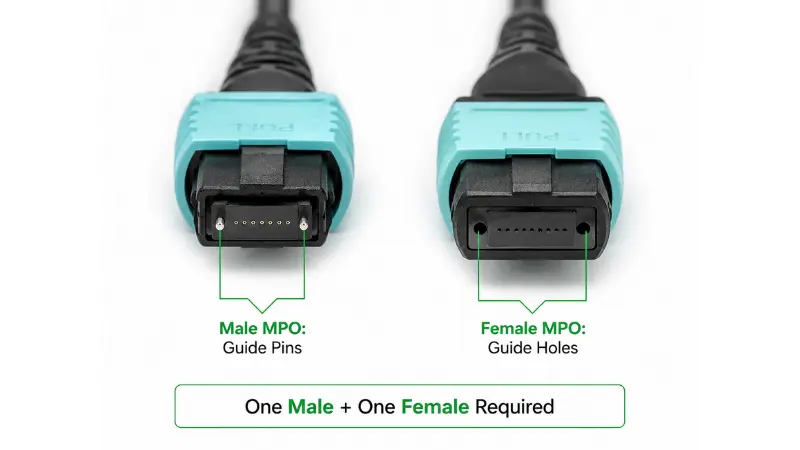

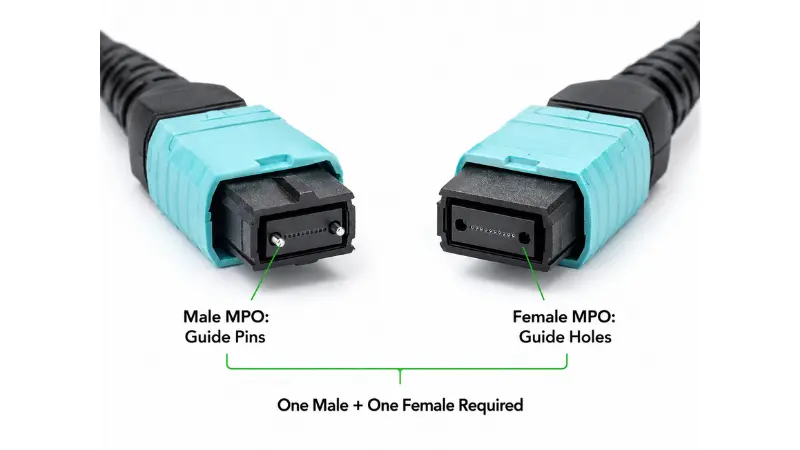

MPO vyras vs moteris: kaip pasirinkti?

MPO lytis yra apie kreipiamuosius kaiščius įvorėje. Prisegta (vyriška) jungtis turi du metalinius kaiščius; atsegta (moteriška) jungtis turi atitinkamas skylutes. Taisyklė yra absoliuti: kiekviena pora turi būti prisegta ir viena atsegta. Dvi prisegtos jungtys fiziškai nesuderinamos ir gali sutraiškyti kaiščius arba nulaužti antgalį; dvi atsegtos jungtys neturi nieko, kas jas išlygintų, ir nebus tinkamai pritvirtintos.

Įprasto pertraukimo atveju lygiagrečiai{0}}optinių siųstuvų-imtuvų prievadai paprastai yra atsegti, todėl MPO kojelė, kuri jungiama prie siųstuvo-imtuvo, paprastai yra prisegta. Kita vertus, lytis priklauso nuo adapterio, kasetės ar bagažinės, su kuria ji susijungia. Visada patvirtinkite siųstuvo-imtuvo prievado lytį pagal duomenų lapą ir patikrinkite savo pateiktą lytįMPO/MTP adapteriaiprieš taisydami kabelio lytį. Šis parametras apsaugo nuo negyvų nuorodų ir fizinės žalos.

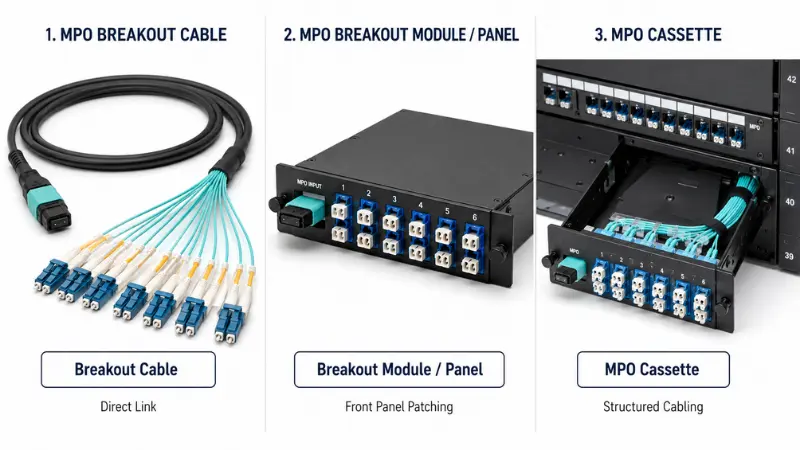

MPO Breakout Cable vs Module vs Cassette

Šios trys yra susijusios, bet išsprendžia skirtingas problemas. Pasirinkimas priklauso nuo to, kaip struktūrizuota ir prižiūrima turi būti nuoroda.

Naudokite laisvą ventiliatorių, kai maršrutas trumpas ir ryšys tiesioginis. Kai nuoroda kerta stelažus arba dažnai keičiasi, anMPO kasetėarba skydelis paprastai atsiperka dėl lengvesnio trikčių šalinimo ir ženklinimo.

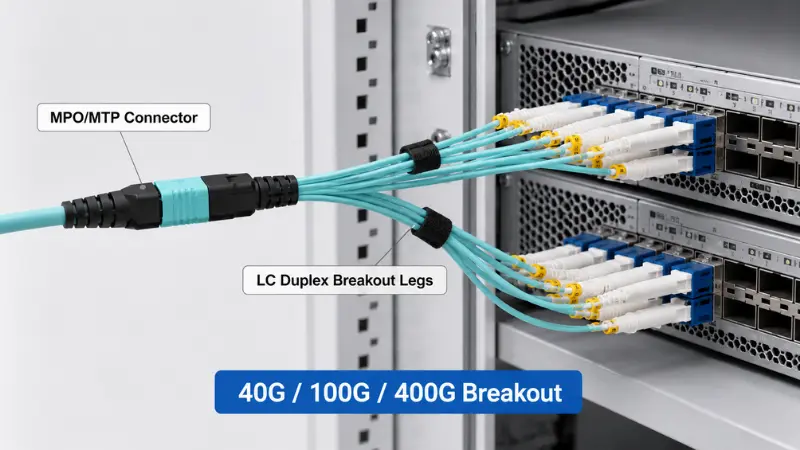

Bendrosios programos

40G iki 4x10G Breakout

40G QSFP+ SR4 prievadas turi keturias 10G juostas per aštuonis pluoštus. Kai jungiklis ir optika palaiko pertraukimo režimą, MPO{5}}to{6}}LC mazgas padalija jį į keturias nepriklausomas 10G-SR dvipuses nuorodas. Tai viena iš dažniausiai pasitaikančių priežasčių, kodėl žmonės perka atjungimo kabelius.

100G iki 4x25G Breakout

100G QSFP28 SR4 prievadas veikia taip pat, padalintas į keturias 25G nuorodas per aštuonis pluoštus. Čia svarbu pasirinkti tinkamą režimą ir įvertinimą, nes{5}}juostos biudžetas yra mažesnis; mūsų apžvalga toliaukaip išsirinkti 100g laidąeina į kompromisus-.

400G: kur Breakout taikomas ir kur netaikomas

400G yra ta vieta, kur nepavyksta daryti prielaidos „MPO išsiveržimas viskam“. Tai visiškai priklauso nuo siųstuvo-imtuvo sąsajos:

• 400 G-DR4naudoja 8 vieno -modės skaidulas (keturias 100 G juostas) ir švariai išsijungia iki 4 x 100 G per Base-8 MPO.
• 400 G-SR8Base-16 MPO naudoja 16 daugiamodių skaidulų (aštuonios 50 G juostos) ir gali išsiveržti iki 8 x 50 G arba 2 x 200 G.
• 400G-FR4 ir LR4yra dvipusės vieno{0}}modės sąsajos, naudojant bangos ilgio multipleksavimą per vieną LC porą. Jie nenaudoja lygiagrečių skaidulų, todėl MPO pertraukimo kabelis visai netaikomas.

Taigi, prieš pasirinkdami bet kurį 400G pertrauką, pirmiausia perskaitykite optinio modulio specifikaciją. Formos faktorius (QSFP-DD, OSFP) nenurodo pluošto žemėlapio; sąsajos tipas tai daro.

Kur rodomi šie kabeliai?

Įprasti MPO išskirstymo mazgų namai yra stuburo-lapų audinys, perjungimas-į-serverio nuorodas, saugojimo tinklus, kryžminius-jungimo laukus, telekomunikacijų patalpas, universiteto stuburus ir tankias plokštes.

Įprasti konfigūracijos pavyzdžiai

Tai yra konfigūracijos, kurias iš tikrųjų užsako dauguma projektų, su produktais, kurie atitinka kiekvieną:

Kada nenaudoti MPO Breakout kabelio?

Laisvas ventiliatorius yra netinkamas įrankis, kai:

• Nuoroda veikia tarp stelažų arba kambarių ir matys reguliarius judesius, papildymus ir pakeitimus. Bagažinė ir kasetė arba skydelis yra švaresni ir lengviau prižiūrimi.
• Reikalingas priekinės{0}}plokštės užtaisymas ir patvarus operacijų personalo ženklinimas.
• Prievadas nepalaiko pertraukimo režimo arba sąsaja yra dvipusio tipo, pvz., 400G-FR4, kurioje nėra lygiagrečių skaidulų, kurias būtų galima nutraukti.
• Dizainas maišytų vieno{0}}režimo ir kelių režimų režimus viename kanale, o tai neleidžiama.
• Energijos biudžetas jau yra mažas, o papildomas jungčių porų rinkinys suvalgytų maržą.

Pagrindinės specifikacijos, kurias reikia patvirtinti prieš užsakant

Dauguma lauko gedimų atsiranda dėl to, kad vienas iš jų yra neteisingas. Patvirtinkite kiekvieną prie kanalo, o ne atskirai.

• Skaidulų skaičius.Išveskite jį iš jums reikalingų dvipusių nuorodų skaičiaus: keturios nuorodos į 8- skaidulą, šešios iki 12 skaidulų, dvylika iki 24 skaidulų. Atsispirkite pernelyg dideliam pirkimo tankumui „tik tuo atveju“.
• Poliškumas.Užrakinkite A, B arba C tipą visame kelyje: siųstuvuose-imtuvuose, bagažinėse, kasetėse ir pataisų laiduose.
• Jungties tipas ir lytis.MPO arba MTP; prisegtas arba atsegtas kiekvienas galas; rakto orientacija; LC/SC/FC išsiveržimo pusėje; UPC arba APC.
• Pluošto režimas.Suderinkite optiką. OM3 / OM4 trumpam kelių režimų pasiekiamumui, OS2 vieno{4}}režimas atstumui. Jei sveriate pažymius, mūsų pastabos apieOM1–OM5 daugiafunkcis režimasnustatyti pasiekiamumo ribas.
• Striukė ir konstrukcija.PVC, LSZH, stovas arba plenuma, kad atitiktų aplinką, taip pat skersmuo, lenkimo spindulys ir tai, ar kojoms reikia atskiros striukės ar šarvų.
• Pertraukos ilgis ir ženklinimas.Ventiliatoriaus-į-jungties ilgis turi atitikti stovą; per trumpai suspaudžia maršrutą, per ilgas jį užgriozdina. Kiekviena kojelė turėtų būti pažymėta jūsų uosto žemėlapyje.
• Įdėjimo praradimas ir bandymo ataskaita.Didelės spartos{0}}nuorodoms mažo-nuostolio jungtys apsaugo biudžetą. Mūsų aiškintojas įjungtasįterpimo praradimas pluošto pataisos laiduoseparodo, kodėl kelios dešimtosios dB svarbios, kai susikaupia kelios jungčių poros.

RFQ kontrolinis sąrašas individualiems MPO Breakout kabeliams

Kai siunčiate kainos pasiūlymo užklausą, įtraukiant šį sąrašą iš anksto pašalinama dauguma pirmyn{0}}ir-atgal ir neleidžiama perdaryti:

• Duomenų perdavimo sparta ir siųstuvo-imtuvo modelis (pvz., 40G-SR4, 100G-SR4, 400G-DR4)
• Šviesolaidžio režimas ir klasė (OM3, OM4, OM5, OS2)
• MPO skaidulų skaičius ir bazinis tipas (8/12/16/24; Base-8/12/16)
• Ištraukimo jungtis ir poliravimas (LC, SC, FC; UPC arba APC)
• Poliškumo metodas (A, B, C arba U1/U2)
• MPO lytis kiekviename gale (prisegta arba atsegta)
• Bendras ilgis plius kojos ilgis
• Striukės įvertinimas ir konstrukcija (LSZH, stovas, plėvelė; šarvuota ar ne)
• Ženklinimo schema arba stovo žemėlapis
• Reikalingas kiekis ir bandymo ataskaita

Jei norite užsakyti projektą, paprašykite tiekėjo pažymėti kiekvieną koją pagal jūsų stovo išdėstymą ir prieš gaminant patvirtinti pritvirtinimą ir poliškumą laidų schema. Jūs galiteatsiųskite mums savo nuorodos duomenisir mes grąžinsime konfigūraciją pagal šį kontrolinį sąrašą.

Kas turėtų būti bandymo ataskaitoje?

Reikšmingoje gamyklos bandymo ataskaitoje, skirtoje pertraukimo agregatui, turėtų būti įtraukta bent:

• Įdėjimo nuostoliai vienoje jungtyje arba skaiduloje, palyginti su jūsų užsakyta klase
• Grąžos praradimas, ypač APC ir vieno{0}}režimo mazguose
• Poliškumo patikrinimas arba laidų žemėlapis, įrodantis Tx/Rx kelią
• Pabaigos{0}}veido apžiūros rezultatai (IEC 61300-3-35 priimtinumo kriterijai yra įprasta nuoroda)
• Pluošto tipas, jungties tipas ir poliravimas
• Surinkimo ilgis ir serijos numeris atsekamumui užtikrinti

5 žingsnių atrankos kontrolinis sąrašas

• 1 - veiksmas Apibrėžkite nuorodą.40G į 4x10G, 100G iki 4x25G, skydelio perjungimas, perjungimas-į-serverį arba kryžminis-prisijungimas? Užrašykite dvipusių nuorodų skaičių.
• 2 - veiksmas. Perskaitykite įrangos sąsają.Duomenų lape patvirtinkite, kad prievadas palaiko pertraukos režimą ir kokį skaidulų žemėlapį naudoja sąsaja.
• 3 - veiksmas. Nustatykite skaidulų skaičių ir bazę.Suderinkite Base-8/12/16 su juostų skaičiumi, kad nepermokėtumėte pluoštų ir nepermokėtumėte.
• 4 - veiksmas. Pataisykite poliškumą ir lytį.Pasirinkite viso kanalo metodą ir kiekvieno galo prisegtą / atsegtą lytį.
• 5 - veiksmas. Užbaikite fizinę informaciją.Pluošto režimas, poliravimas, striukė, bendras ir ištrūkimo ilgis, ženklinimas ir bandymo ataskaita.

Dažnos klaidos, kurių reikia vengti?

• Visų nutrūkimo kabelių traktavimas kaip vienodas.Panaši išvaizda slepia skirtingą poliškumą, skaičių, prisegimą ir atvaizdavimą. Kiekvieną kartą perskaitykite dalies specifikaciją.
• Palikite poliškumą iki montavimo dienos.Taisant vėliau gali tekti pakeisti laidus, adapterius arba visus kabelius. Suprojektuokite jį prieš užsakydami.
• UPC poravimas su APC.Abiejų dalių galas{0}}skirtinga geometrija ir niekada neturėtų būti sujungtos; mūsų pastabaPC, UPC ir APC galiniai paviršiai{0}}paaiškina, kodėl jų maišymas pablogina arba sugadina nuorodą.
• Neatitinkantis pluošto režimas.Vieno{0}}režimo ir kelių režimų negalima pakeisti; suderinkite kabelį su optika ir atstumu.
• Praleidžiamas valymas ir patikrinimas.Vienas užterštas MPO antgalis vienu metu užteršia kelis kanalus. Sekite tinkamaiskaidulinių jungčių valymas ir tikrinimasprieš kiekvieną poravimąsi, ypač didelės spartos{0}}nuorodose.

DUK

Kuo skiriasi MPO ir MTP?

MPO yra bendras kelių{0}}pluošto jungties standartas. MTP yra JAV „Conec“ prekės ženklu pažymėta, didesnio-tikslumo MPO jungties versija. Jie yra tarpusavyje susiję, todėl patvirtinkite lytį, poliškumą ir klasę, o ne nerimaukite dėl vardo.

Kas yra MPO ir LC pertraukimo kabelis?

Tai mazgas su viena MPO/MTP jungtimi bagažinės gale ir keliomis LC jungtimis kitoje, naudojama lygiagrečiam kanalui padalinti į atskiras dvipuses nuorodas, pvz., 4 x 10G arba 4 x 25G.

Kuo skiriasi pertraukimo kabelis ir MPO magistralinis kabelis?

Magistralinio kabelio abiejuose galuose yra MPO / MTP jungtys ir jis skirtas per kasetę arba modulį perkelti į dvipusį ryšį. Ištraukimo kabelis tiesiogiai konvertuojamas į atskiras jungtis, nereikia skydelio.

Kas yra B tipo MPO pertraukimo kabelis?

B tipas reiškia atvirkštinį (rakto -iki klavišo-aukštyn) poliškumą. Jis plačiai naudojamas lygiagrečiai optikai, nes leidžia naudoti vieną pataiso{3}}laido tipą ir sumažina perdavimo-to{5}}klaidų tikimybę.

Ar MPO pertraukimo kabeliams reikia vyriškų ar moteriškų jungčių?

Kiekviena susiporavusi pora turi būti viena prisegta (patinas) ir viena atsegta (patelė). Tinkama kabelio lytis priklauso nuo siųstuvo-imtuvo prievado ir adapterio ar kasetės, kurią jis atitinka, todėl prieš užsakydami patvirtinkite abu.

Kas yra „Base-8“ ir „Base-12“ MPO išsiskyrimas?

Base-8 naudoja aštuonių-skaidulų žingsnius ir visiškai išnaudoja keturių-juostų optiką. Bazė-12 naudoja dvylika ir gali palikti tamsius keturis pluoštus ant SR4 jungties. Base-8 paprastai yra švaresnis keturių juostų išsiveržimui; Base-12 tinka vietiniams šešių dvipusių bagažinių.

Ar MPO pertraukimo kabeliai gali palaikyti 400G?

Jie gali būti 400G sistemų, tokių kaip DR4 (8 skaidulos) ir SR8 (16 skaidulų), dalis, tačiau dvipusės sąsajos, tokios kaip FR4 ir LR4, nenaudoja lygiagrečių skaidulų ir negali būti išardytos. Pirmiausia patikrinkite optinio modulio specifikaciją.

Kokią informaciją turėčiau pateikti norint pateikti pasiūlymą?

Duomenų perdavimo sparta, siųstuvo-imtuvo tipas, skaidulų režimas, skaidulų skaičius ir bazė, jungties tipas ir poliravimas, MPO lytis, poliškumo metodas, bendras ir pertraukimo ilgis, apvalkalo įvertinimas ir reikalinga bandymo ataskaita.

Key Takeaways

MPO pertraukimo kabelis yra tiesiausias būdas lygiagrečią prievadą paversti atskiromis dvipusėmis nuorodomis, tačiau jungtis yra lengviausia dalis. Nuoroda veikia arba neveikia atsižvelgiant į skaidulų skaičių, bazinį tipą, poliškumą, lytį, skaidulų režimą ir pertraukos žemėlapį – visa tai turi sutapti visame kanale. Nuspręskite juos kaip kanalo-lygmens dizainą, suderinkite konfigūraciją su faktine siųstuvo-imtuvo sąsaja ir prieš gamindami patvirtinkite poliškumą, prisegimą ir bandymo ataskaitą. Jei norite naudoti stelažus ar dažnai keičiamas nuorodas, pasverkite kasetę arba skydelį su laisvu ventiliatoriumi. Nustatęs jūsų prievado greitį, skaidulų skaičių, poliškumą ir lytį, tiekėjas gali greitai ir su daug mažesne montavimo rizika atlikti tinkamą surinkimą.
