MPO pertraukimo modulis paverčia didelio -tankio MPO arba MTP magistralinę jungtį į atskirus LC arba SC prievadus stovo, pataisų skydelio arba korpuso priekyje. Modulio užpakalinė dalis baigia kelių-pluošto kamieną; priekyje pateikiami dvipusiai arba vienpusiai adapteriai, kuriuos galite pataisyti prie jungiklių, siųstuvų-imtuvų ir kitos įrangos. Šis vienintelis perėjimas leidžia pravesti vieną storą pagrindinį kabelį tarp stelažų, o techniniai darbuotojai valo, paženklintus, į įrangą nukreiptus{4}}prievadus.
Šis vadovas skirtas klausimams, kurie iš tikrųjų kyla projektuojant ir perkant: kokį skaidulų skaičių reikia užsisakyti, kaip palaikomas poliškumas visame kanale, kiek nuostolių modulis prideda prie jūsų biudžeto ir kada modulis yra netinkamas įrankis. Jei plačiau sveriate masyvo magistrales ir dvipuses nuorodas, mūsų apžvalgaLC ir MTP/MPO didelio{0}}tankio kabeliuoseapima kompromisus{0}}prieš įsipareigodami taikyti topologiją.

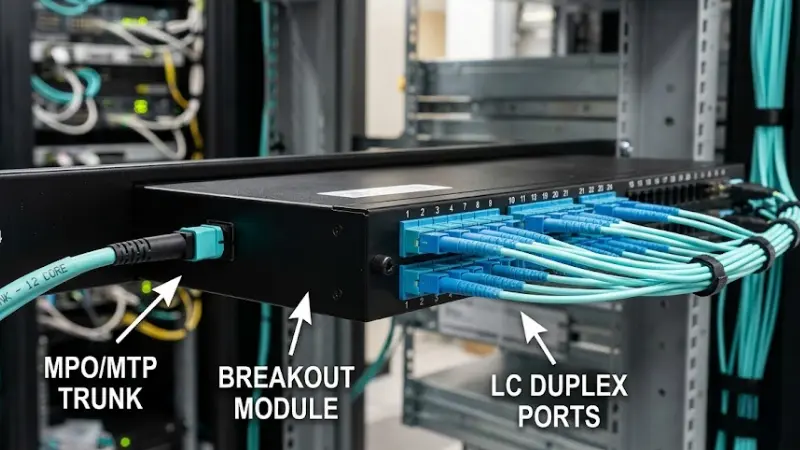

Kas iš tikrųjų yra MPO Breakout modulis?
Kalbant paprastai, anMPO arba MTP jungtissupakuoja 8, 12, 16 arba 24 pluoštus į vieną žiedą. Pertraukimo modulis ištraukia tuos pluoštus viduje ir baigia juos priekiniuose{5}}skydelių adapteriuose, dažniausiaiLCduomenų centrams ir kartais SC telekomunikacijų ir senosios gamyklos. Modulis paprastai gaminamas kaip LGX{1}}stiliaus kasetė, todėl jis patenka į stelažą montuojamą skydelį arba skaidulinį korpusą.
Funkcija tyčia siaura. Bagažinė lieka vietoje už skydo; visi įprasti judesiai, papildymai ir pokyčiai vyksta priekyje. Pavyzdžiui, 12-pluošto MPO modulis turi šešis LC dvipusius prievadus – šešias nepriklausomas jungtis, kurias per vieną kamieną nešioja vienas kelias.
Kaip veikia MPO Breakout modulis?

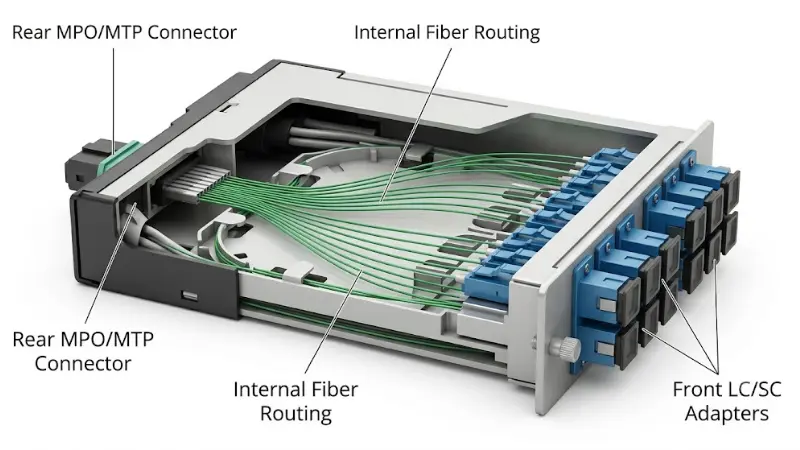

Signalo kelias tipiško modulio viduje yra: galinisMPO/MTP magistralės jungtis→ gamykloje{0}}baigtas vidinis skaidulų nukreipimas → priekinėLC arba SC adapteriai. Vidinis maršrutas nėra savavališkas. Jis užtikrina specifinį pluošto žemėlapį ir poliškumą, kad būtų perduodama ir gaunama žemė tinkamose vietose iš vieno kanalo galo į kitą.
Štai kodėl modulis yra daugiau nei skaidulų skaičius. Tas pats 12-pluošto MPO gali būti prijungtas prie kelių skirtingų priekinių prievadų žemėlapių ir poliarų, ir tik vienas iš jų atitiks jūsųMPO magistralinis kabelis, dvipusius pataisos laidus ir siųstuvus-imtuvus. Pasirinkite žemėlapį, kuris tinka visam kanalui, o ne moduliui atskirai.

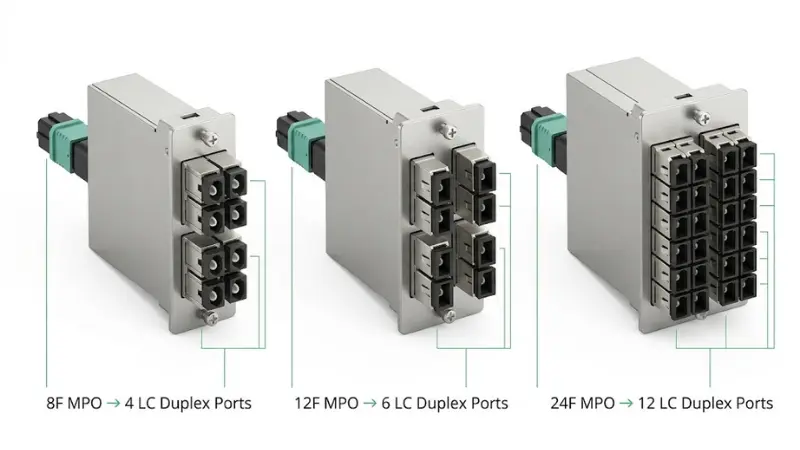

MPO Breakout modulio konfigūracijos: 8F, 12F, 24F ir MPO{3}}to{4}}LC parinktys
Šviesolaidžių skaičius lemia ir priekinio{0}}prievado tankį, ir tai, kaip gerai modulis suderinamas su lygiagrečiais{1}}optikos siųstuvų-imtuvais. Žemiau pateiktas žemėlapis yra daugelio projektų naudojamas atskaitos taškas.
| Galinis MPO | Priekiniai prievadai (LC dvipusis) | Tipiškas naudojimas |
|---|---|---|
| 8 skaidulų | 4 LC dvipusis | Sulygiuojama su SR4 lygiagrečia optika (4 TX + 4 RX) be nenaudojamų skaidulų; švarus 4 × 10 G arba 4 × 25 G išsiveržimas |
| 12 skaidulų | 6 LC dvipusis | Klasikinis duomenų{0}}centro modulis; šešios nepriklausomos dvipusės jungtys viename kamiene |
| 24 pluoštas | 12 LC dvipusis | Didžiausias stelažo vieneto tankis; dažnas kryžminio-jungimo ir didelio-skaičio stuburuose |
Skaidulų skaičiaus viršuje yra du struktūriniai pasirinkimai. AnMPO{0}}to-LC modulisišskaido masyvą į dvipusius prievadus, kurių reikia daugumai įrangos pataisymui. AnMPO-į-MPO (masyvo) kasetęperduoda magistrą nepakeistas, kad galų{0}}į-galų būtų lygiagrečios nuorodos, pvz., vietinis QSFP-į-QSFP. Jei maišote abu, poliškumo metodas turi būti vienodas kiekviename kelio modulyje.
Viena detalė, kuri suveikia SR4 dizainą: 40G ir 100G SR4 siųstuvai-imtuvai naudoja aštuonis pluoštus. Paleiskite juos per 12-pluošto MPO, o keturi viduriniai pluoštai neveikia. 8 skaidulų modulis arba bagažinė pašalina tas atliekas, kurios yra svarbios, kai perkate dideliu mastu. Iš anksto nutrauktasMPO-į-LC pertraukos mazgasyra alternatyva, kai jums nereikia skydelyje{0}}montuoto modulio.
Kodėl didelio{0}}tankio stovuose moduliai įveikia palaidus kabelius?

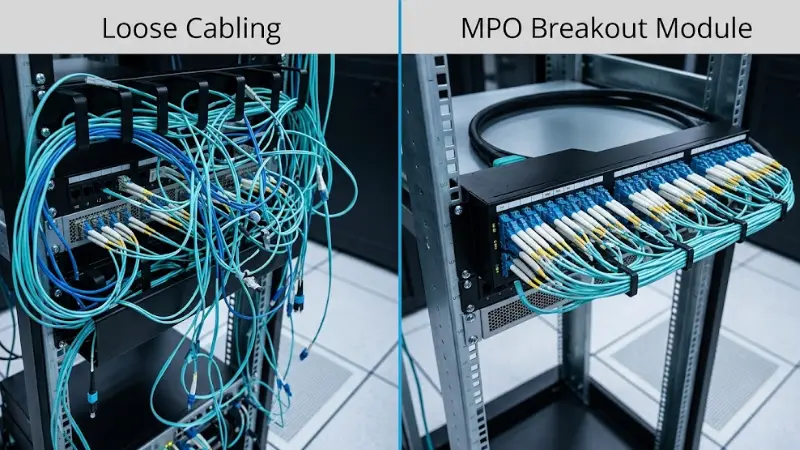

Sumažinkite kabelių perkrovą kelyje
Viena MPO bagažinė pakeičia šešis ar daugiau dvipusių pataisų laidų tame pačiame dėkle arba kanale. 48 prievadų lapų jungiklių eilutėje toks yra skirtumas tarp valdomo ir neveikiančio paketo. Mažiau laidų kelyje taip pat reiškia geresnį oro srautą ir mažiau atsitiktinių atjungimų atliekant techninę priežiūrą.
Lengvesnis prievado identifikavimas ir sekimas
Priekiniai LC adapteriai gali būti pažymėti pagal prievadą, magistralės ID ir paskirties vietą. Laisvos vėduoklinės kojos-negali būti pažymėtos kaip švarios, o praėjus keliems mėnesiams stovinčioje stove jos atrodo panašios. Mūsų pastabos dėl labai tankių LC fasadųdidelio{0}}tankio LC jungčių sprendimaipasidomėkite adapterio išdėstymu.
Apsaugokite bagažinę ir supaprastinkite judesius / pridėjimus / keitimus
Nugaros kabelį pakeisti sunkiau ir brangiau nei priekinį laidą. Užbaigus jį modulio gale, nuolatinė gamykla izoliuojama nuo kasdienio naudojimo, todėl iš naujo{1}}užtaisoma pigių, keičiamų džemperių priekyje.
Palaiko 40G, 100G ir 400G perkėlimą
Didesnės spartos{0}}Ethernet labai priklauso nuo lygiagrečios optikos, o pačius greičius nustatoIEEE 802.3 Ethernet darbo grupė. Moduliai leidžia prijungti masyvo kamieną, kad sumažintumėte-sąsajų skaičių per 10G-į-40G, 25G-į-100G arba 100G į 400G, nepertraukiant pagrindinio tinklo. Norėdami sužinoti apie 100G konstrukcijos kabelių pusę, žr. mūsų vadovąkaip pasirinkti 100G šviesolaidinį laidą.

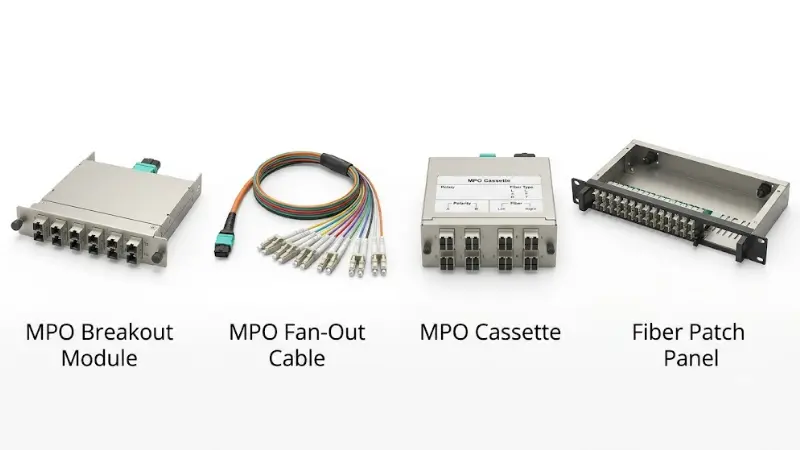

Modulis vs Breakout Cable vs Cassette vs Patch Panel
Šie terminai sutampa kataloguose, bet apibūdina skirtingus dalykus. Toliau pateiktoje lentelėje pridėti matmenys, pagal kuriuos nustatomas tikras pirkimas -, o ne tik tai, ką daro kiekviena prekė.
| Prekė | Ką tai daro | Geriausiai tinka | Jėga | Nuolaida- |
|---|---|---|---|---|
| MPO breakout modulis | Galinės MPO/MTP bagažinės ir priekinės LC/SC adapteriai fiksuotame korpuse | Struktūriniai, nuolatiniai stovo arba skydo kabeliai | Ženklinimas, dokumentacija, apsaugota bagažinė, lengvas pataisymas{0}} | Didesnė vieneto kaina; turi atitikti skydelį ir poliškumą |
| MPO pertraukimo (ventiliatoriaus{0}}išėjimo) kabelis | Viena MPO/MTP jungtis prie kelių laisvų LC/SC kojelių | Trumpos, lanksčios arba laikinos įrangos nuorodos | Maža kaina, greitai įdiegiama, nereikia skydelio | Sunku pažymėti ir nukreipti; perpildo tankius stelažus |
| MPO kasetė | Uždaras modulinis blokas, dažnai funkcionaliai identiškas moduliui | Modulinės pataisų{0}}skydelių sistemos | Įkišama ir išimama kaip vienetas; nuoseklus praradimas | Pardavėjo / skydelio-konkretūs pėdsakai |
| Pluošto pataisos plokštė | Korpusas adapteriams, kasetėms ar moduliams | Centralizuotas pluošto valdymas | Viena vieta užbaigti ir atsekti | Prideda stovo blokus; reikia planuotų pajėgumų |
Praktinė taisyklė iš citatos peržiūros: nuolatiniam stelažo-į-stovėjimui modulį lengviau dokumentuoti ir pataisyti-, nei laisvą ventiliatorių-, todėl didesnė kaina paprastai atsiperka per darbą. Išsaugokite ventiliatoriaus{5}}kabelį trumpam, mažo-tankio ar laikiniems darbams. Jei nuspręsite tarp paskirstymo rėmo ir paties korpuso skydo, mūsų palyginimasODF ir pataisų skydelispadeda nustatyti korpuso dydį.

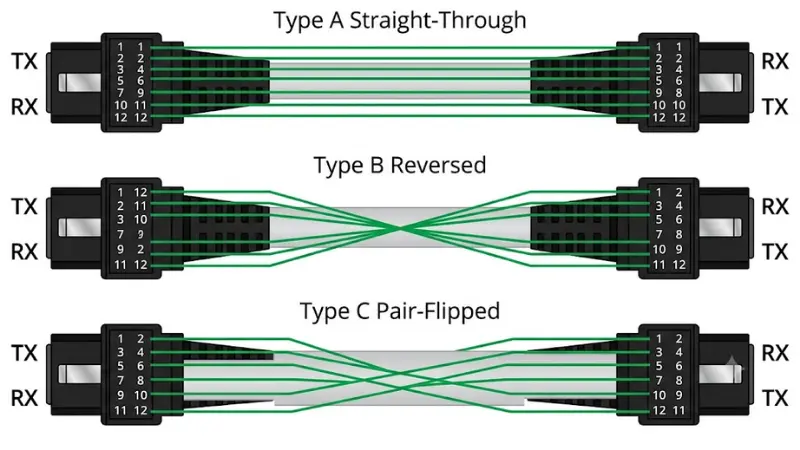

MPO poliškumo paaiškinimas: A tipas, B tipas ir C tipas
Poliškumas yra vienintelė dažniausia priežastis, dėl kurios fiziškai tobula grandis atsisako praleisti eismą. Jis apibrėžia, kaip siuntimas suderinamas su priėmimu visame kelyje. Su LC arba SC dupleksu tiesiog apverskite jungtį; su 12 skaidulų masyve negalite, todėl bagažinė, adapteriai ir moduliai turi tai užtikrinti. Metodai kilę išANSI/TIA-568.3-E, kuriame aprašomi A, B ir C metodai, o dabartinė versija – du naujesni universalūs metodai (U1 ir U2).
- A tipas (tiesiai{0}}per):raktas-aukštyn iki rakto-žemyn bagažinės; 1 pozicijoje esantis pluoštas patenka į 1 padėtį. Naudojant kelis-dvipusius ryšius, jam reikia vieno standartinio A-į-B trumpiklio ir vieno A-į-A trumpiklio priešingame gale.
- B tipas (atvirkštinis):klavišas-aukštyn iki klavišo-aukštyn; 1 padėtis susieta su 12 padėtimi. Standartiniai A-į-B dvipusiai trumpikliai abiejuose galuose. Įprasta lygiagrečiai{7}}optikai ir universalių metodų pagrindas.
- C tipas (suporuoti{0}}apversti):gretimi pluoštai, sukeisti poromis kamieno viduje; standartiniai A-į-B trumpikliai abiejuose galuose. Daugiausia naudojamas senoms dvipusėms nuorodoms.
Nesirinkite poliškumo iš vieno komponento. Patvirtinkite kamieno tipą, modulio vidinę žemėlapį ir dvipusio trumpiklio orientaciją kartu, tada laikykite vieną metodą nuoseklų visame diegime. Sumaišymo metodai mid-channel yra būtent tai, kaip „tinka kiekviena jungtis, bet niekas nesusieja“.
Kaip pasirinkti MPO Breakout modulį 7 žingsniais?
1. Šviesolaidžio tipas: vieno-modo arba daugiamodis
Pirmiausia patvirtinkite nuorodą. Daugiamodiai OM3 ir OM4 apima trumpus duomenų{3}}centrų pasiekiamumus; Vieno-režimas apima ilgesnį veikimą ir daugumą didelės{5}}greičių magistralinių tinklų. Niekada nemaišykite skaidulų tipų vienoje optinėje jungtyje, nebent visa sistema tam skirta. Jei nesate tikri, kurioje pusėje esate, pradėkite nuo tovienmodė-palyginti su daugiamodiu šviesolaidžiuo ypač kelių režimų klasei,OM3 prieš OM4.
2. Priekinė jungtis: LC arba SC
LC dominuoja tankiuose duomenų{0}}centruose, nes jis padvigubina prievadų tankį ir atitinka daugumą siųstuvų-imtuvų.SCišlieka įprastas telekomunikacijų, FTTH ir senesnėse įmonėse. Prijunkite priekinę jungtį su įrangos sąsaja, kurią taisote, o ne įpratę.
3. Galinė jungtis: MPO arba MTP ir jos atributai
MTP yra didelio{0}}našumo MPO-suderinamas jungtis; abi yra masyvo sąsajos, tačiau prieš užsakydami patvirtinkite tikslų reikalavimą. Galinėje jungtyje yra keli atributai, kuriuos reikia nurodyti: MPO arba MTP, vyriškas (prisegtas) arba moteriškas (atsegtas), UPC arba APC, skaidulų skaičius (24-12-16) ir standartinis arba mažas nuostolių laipsnis. Dviejų atsegtų ar dviejų prisegtų jungčių sujungimas neveiks, todėl lytis neprivaloma. Atitinkančio skydelio{10}}pusėMPO adapteristuri atitikti tą lytį ir pagrindinę orientaciją.
4. Poliškumo ir skaidulų kartografavimas
Naudokite kanalo dizainą iš aukščiau esančio poliškumo skyriaus. Nurodykite viso kelio metodą (A, B, C arba universalų metodą) ir patikrinkite, ar modulio žemėlapis jį palaiko.

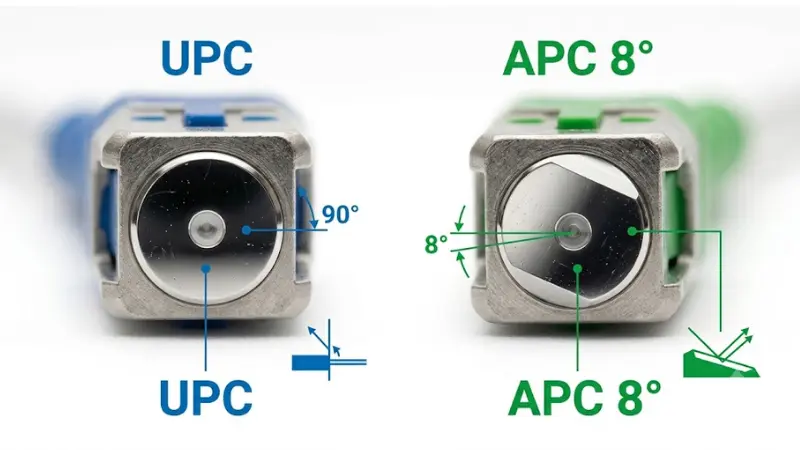

5. Galinis paviršius: UPC arba APC
UPC ir APC nesutampa. UPC yra įprastas daugelyje duomenų{1}}centrų vieno-režimo ir kelių režimų nuorodų; APC, kurio galas yra kampuotas, naudojamas ten, kur svarbūs dideli grąžos nuostoliai, pvz., PON ir daugelis telekomunikacijų sistemų. Spalvų kodavimas (dažnai mėlynas UPC, žalias APC) yra naudingas indikatorius, bet ne garantija - patikrinkite specifikaciją. Gilesnis samprotavimas yra mūsų suskirstymasPC vs UPC vs APC poliravimas.
6. Prievadų skaičius ir formos koeficientas
Patvirtinkite priekinių LC/SC prievadų skaičių, galinių MPO/MTP jungčių skaičių, LGX arba kasetės dydį, vieno - arba dvigubo-pločio formatą ir suderinamumą su stovu arba sieniniu laikikliu. Tinkamas optinis dizainas vis tiek nepavyksta lauke, jei modulis fiziškai netelpa prie skydo.

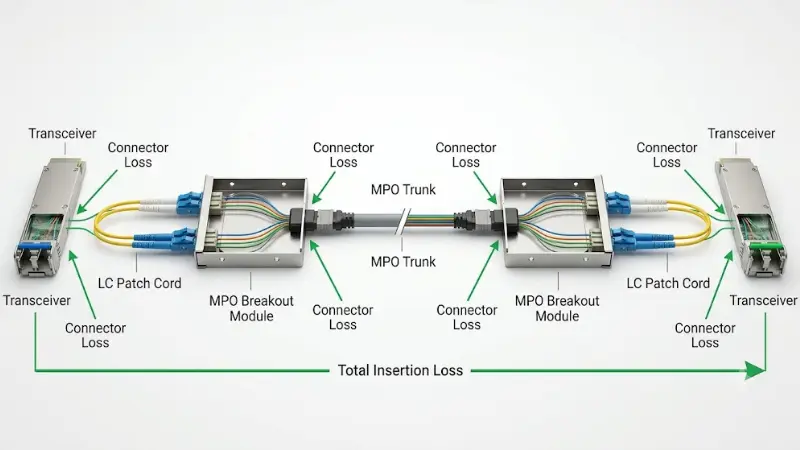

7. Įterpimo praradimas ir nuorodos biudžetas
Kiekviena sujungta pora, sujungimas ir modulis sunaudoja dalį biudžeto. Struktūrizuotas MPO kanalas prideda daugiau porų nei paprastas dvipusis trumpiklis, todėl marža išnyksta greičiau, nei žmonės tikisi. Norėdami tai patikrinti, sudėkite: leistiną siųstuvo-imtuvo kanalo praradimą, skaidulų slopinimą per atstumą, kiekvieną jungčių porą (paprastai kelios dešimtosios dB, mažesnės, jei -praradimas), modulio susietas poras, pataisos-laido nuostolius ir saugos ribą. Palyginkite bendrą skaičių su nurodytais siųstuvo-imtuvo kanalo įterpimo nuostoliais, kuriuos IEEE 802.3 PMD sąlygos apibrėžia kiekvienai sąsajai. Kai marža nedidelė, mažo-praradimo modulis ir aukštos-kokybės bagažinė yra tai, kas ją išsaugo.

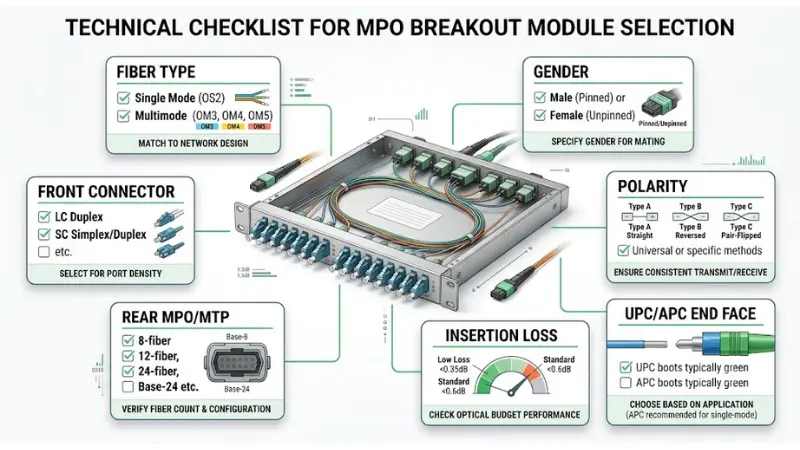

MPO Breakout modulio specifikacijų kontrolinis sąrašas
Paleiskite tai prieš užsakydami. Kiekviena eilutė yra parametras, kodėl tai svarbu ir klaida, kurios ji neleidžia.
| Reikalavimas | Ką patikrinti | Kodėl tai svarbu | Dažna klaida |
|---|---|---|---|
| Pluošto tipas | Vieno{0}}režimo arba kelių režimų (OM3/OM4) | Neatitinkamas pluoštas sulaužo arba pablogina nuorodą | SM ir MM maišymas viename kanale |
| Priekinė jungtis | LC arba SC, dvipusis arba vienpusis | Turi atitikti siųstuvo-imtuvo sąsają | SC užsakymas visam-LC fasadui |
| Galinė jungtis | MPO arba MTP, skaidulų skaičius | Apibrėžia kamieno suderinamumą ir tankį | Netinkamas SR4 optikos skaidulų skaičius |
| Lytis | Vyras (prisegtas) arba moteris (atsegtas) | Dvi tos pačios{0}}lyties jungtys negali susieti | Prisegta-prie-prisegta arba atsegta-prie-atsegta |
| Galinis veidas | UPC arba APC | Ne{0}}suderinama; turi įtakos grąžinimo praradimui | UPC poravimas su APC |
| Poliškumas | A, B, C metodas arba universalus | Sulygiuoja TX ir RX visame kanale | Maišymo metodai vidurio-kelėje |
| Pralaimėjimo laipsnis | Standartinis arba mažas{0}}nuostolis | Išsaugoma kelių{0}}jungčių nuorodų paraštė | Standartinis įvertinimas su mažu biudžetu |
| Formos veiksnys | LGX dydis, plotis, tinka skydeliui | Modulis turi būti fiziškai įdiegtas | Kasetė, kuri netelpa prie skydelio |
Tipiški konfigūracijos pavyzdžiai
Jie yra tipiški, neišsamūs, tačiau parodo, kaip skaidulų skaičius ir išsiveržimo stilius susiejamas su realiomis sąsajomis.
- 40 GBASE-SR4 (QSFP+):aštuonios daugiamodės skaidulos. MPO-to-LC modulis išjungia kamieną į LC, kad būtų galima prijungti prie 10G prievadų, arba masyvo kasetė perkelia jį tiesiai į kitą QSFP+.
- 100 GBASE-SR4 (QSFP28):aštuoni daugiamodės skaidulos, išsijungiančios iki keturių 25G jungčių. 8 skaidulų kamienas ir modulis palaiko visus pluoštus aktyvius.
- 400G vieno{1}}modo DR4:aštuoni vieno -modo skaidulos ant 12-pluošto APC MPO, išsijungiančios iki keturių 100G jungčių. Atkreipkite dėmesį į APC reikalavimą – UPC modulis neaptarnauja šio kelio.
- Telekomunikacijų ir IPT agregavimas:daug dvipusių grandinių, sujungtų į masyvo magistrales tarp ODF ir transportavimo įrangos, kur moduliai užtikrina, kad kadras būtų skaitomas.
Kai lygiagreti optika naudoja savąjį QSFP{0}}į-QSFP,MTP{0}}į-LC kasetėyra skydelio-šoninė dalis, dėl kurios perėjimas yra aiškus ir dokumentuojamas.
Kada nenaudoti MPO Breakout modulio?
Modulis yra neteisingas pasirinkimas taip dažnai, kaip ir teisingas:
- Trumpos, laikinos arba laboratorijos nuorodos.Ventiliatoriaus-ištraukimo kabelis yra paprastesnis ir pigesnis, o ženklinimas yra ne{1}}mažo masto problema.
- Tiesioginiai įrenginių{0}}prie{1}}jungtys.Jei dvi dėžės yra metro atstumu viena nuo kitos, ventiliatorius{0}}arba tiesioginis-pritvirtinimo mazgas visiškai išvengia skydo.
- Mažo{0}}tankio aplinkos.Žemiau kelių nuorodų vienoje stovoje, modulio ženklinimas ir bagažinės{0}}apsaugos pranašumai nepateisina sąnaudų ar stovo vietos.
Diegimo ir kabelių valdymo geriausia praktika

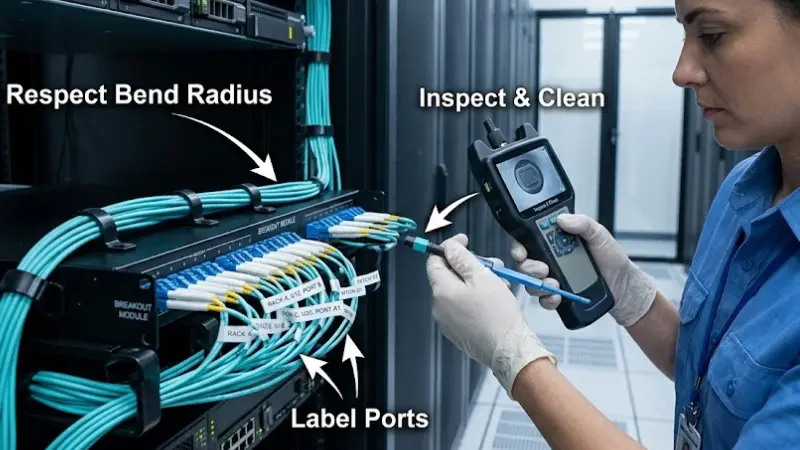

Prieš poravimąsi apžiūrėkite ir nuvalykite kiekvieną galinį paviršių
Užterštumas yra pagrindinė pluošto gedimų priežastis, o MPO antgalis turi daug skaidulų, kurias reikia sutepti vienu metu. Patikrinkite ir išvalykite pagal apibrėžtą standartą - yra pripažinta nuorodaIEC 61300-3-35, kuriame nustatomi galutinio{0}}veido švarumo kriterijai, o naujausiame leidime pridedami nurodymai, susiję su MPO jungtimis.
Visiškai pažymėkite abu galus
Įrašykite modulį, skydelio padėtį, prievado numerį, magistralės ID ir paskirties vietą. Išsamios etiketės yra tai, kad būsimas gedimas iš valandos sekimo paverčiamas dviejų-minučių pataisymu.
Gerbkite lenkimo spindulį
Netempkite kabelių į siaurus posūkius. Pažeidus minimalų lenkimo spindulį, iš karto padidėja slopinimas ir sutrumpėja kabelio tarnavimo laikas.
Palikite bagažinę ramybėje
Atlikite įprastinį priekinių prievadų pataisymą. Kiekvieną kartą, kai pažeidžiate galinio masyvo jungtį, kyla pavojus, kad gali susidaryti dulkės, išlygiuoti ir papildomai prarasti.
Išbandykite ir dokumentuokite po įdiegimo
Patikrinkite įterpimo praradimą, tęstinumą ir poliškumą ir suarchyvuokite svarbių nuorodų rezultatus. Pirmasis diegimas yra pigiausias laikas pastebėti poliškumo ar lyties klaidą.
Trikčių šalinimo kontrolinis sąrašas: kada MPO nuoroda neatsiras?
Jei nuoroda yra tamsi arba klaidinga po švaraus įdiegimo, prieš įtardami optiką atlikite šiuos veiksmus:
- Užbaikite-veido švarą.Dar kartą{0}}apžiūrėkite ir nuvalykite MPO antgalį ir LC/SC priekinius paviršius.
- TX/RX ir poliškumas.Patvirtinkite, kad siuntimas pasiekia priėmimą nuo galo iki galo; poliškumo klaida yra labiausiai tikėtina priežastis, kai viskas fiziškai tinka.
- Jungties lytis.Patikrinkite, ar prisegti draugai galiniame MPO.
- Pabaigos-veido tipas.Patikrinkite, ar niekur kelyje nesujungėte UPC su APC.
- Pluošto tipas ir klasė.Patvirtinkite SM/MM nuoseklumą ir OM laipsnį visame kamiene, modulyje ir trumpikuose.
- Siųstuvo-imtuvo suderinamumas.Suderinkite optiką su šviesolaidžiu, pasiekite ir įvertinkite.
- Susieti biudžetą.Iš naujo{0}}pridėkite nuostolius; siaura paraštė ir kraštinė jungčių pora gali jus nustumti.
Ką pateikti, kai prašote pasiūlymo?
Dauguma citatų vėluoja dėl trūkstamų parametrų, o ne dėl kainų. Norėdami gauti tikslią modulio rekomendaciją vienu metu, išsiųskite šiuos kartu:
- Šviesolaidžio režimas ir klasė (SM arba MM OM3 / OM4)
- Priekinė jungtis ir skaičius (LC/SC, dvipusis/simpleksas, prievadų skaičius)
- Galinio MPO / MTP skaidulų skaičius (8/12/16/24)
- MPO lytis (vyras / prisegtas arba moteriškas / neprisegtas)
- Galinis paviršius (UPC arba APC) tiek priekyje, tiek gale
- Poliškumo metodas visam kanalui
- Pralaimėjimo balas (standartinis arba mažas{0}}nuostolis) ir bet koks saitas{1}}biudžeto tikslas
- Modulio dydis ir skydelis / korpusas turi tilpti
- Kiekis ir jo naudojama programa arba siųstuvas-imtuvas
Trumpa kanalų diagrama iš karto atsako į daugelį jų. Su šiomis detalėmis galiteprašyti citatosir konfigūraciją patvirtinti, o ne spėlioti.
DUK
Ar MTP yra tas pats, kas MPO?
MTP yra specifinė didelio našumo{0}}jungtis, sukurta MPO sąsajoje, todėl ji suderinama su MPO-, tačiau yra aukščiausios kokybės variantas. Pirkdami visada patvirtinkite, ar projektui reikalingas MPO, MTP ar bet kuris kitas.
Kuo skiriasi MPO breakout modulis ir MPO kasetė?
Paprastai jie yra tas pats objektas, žiūrint dviem būdais. "Kasetė" apibūdina uždarą modulinę formą, kuri įsegama į skydelį; „Pertraukimo modulis“ apibūdina MPO/MTP skaidulų pertraukimo į LC arba SC funkciją.
Ar vienas modulis gali būti naudojamas ir vieno{0}}režimo, ir kelių režimų režimui?
Ne. Modulis sukurtas vienam pluošto tipui. Kelių režimų modulio naudojimas vienoje -režimo nuorodoje arba atvirkščiai neveiks tinkamai.
Kaip sužinoti, kokį poliškumą pasirinkti?
Patikrinkite visą kanalo - siųstuvus-imtuvus, magistralę, adapterius, trumpiklius ir modulį - ir laikykite vieną metodą nuoseklų. Jei nesate tikri, prieš užsakydami nusiųskite nuorodų diagramą tiekėjui.
Kiek LC prievadų man suteikia 12 skaidulų MPO modulis?
Šeši LC dvipusiai prievadai, nes kiekviena dvipusė jungtis naudoja du pluoštus. 8 skaidulų modulis suteikia keturis, o 24 skaidulų modulis – dvylika.
Ar turėčiau užsisakyti vyrišką (prisegtą) ar moterišką (neprisegtą) MPO?
Tai priklauso nuo to, su kuo susijungia modulis: viena kiekvienos poros pusė turi būti prisegta, o kita atsegta. Prieš užsakydami patvirtinkite bagažinės ir adapterio, prie kurio jis jungiasi, lytį.
Kada pertraukimo kabelis yra geresnis už modulį?
Trumpam, laikinam, mažo{0}}tankio arba tiesioginiam įrenginio-į-įrenginiams susieti ventiliatoriaus-laidas yra paprastesnis ir pigesnis. Moduliai laimi nuolatiniuose, tankiuose, struktūriškuose važiavimuose, kuriems reikia ženklinimo ir bagažinės apsaugos.
Ar man reikia MPO APC, jei mano LC prievadai yra UPC?
Tai priklauso nuo nuorodos grąžinimo-praradimo reikalavimo ir likusio kanalo, o ne tik nuo LC prievadų. APC reikalingas PON ir daugeliui telekomunikacijų kelių; nuosekliai nurodykite galinį paviršių ir niekada nesujunkite UPC su APC.
Ar MPO breakout moduliai skirti tik duomenų centrams?
Ne. Jie taip pat naudojami telekomunikacijų kambariuose, IPT tinkluose, centriniuose biuruose ir įmonių magistralėse - visur, kur reikia organizuoti ir atsekti didelio-tankio skaidulą.
Kokią informaciją turėčiau atsiųsti norint gauti pasiūlymą?
Skaidulų režimas ir klasė, priekinė jungtis ir skaičius, galinio pluošto skaičius, MPO lytis, galinis paviršius, poliškumas, nuostolių laipsnis, modulio dydis, kiekis ir taikymas. Didžiąją jos dalį apima kanalų diagrama.
Key Takeaways
MPO pertraukos modulis paverčia didelio -tankio MPO / MTP magistrą organizuotu LC arba SC pataisymu, sumažina spūstis, apsaugo pagrindą ir palengvina 40G / 100G / 400G perkėlimą. Svarbus sprendimas nėra prievadų skaičius -, o pluošto tipo, jungties tipo ir lyties, galinio paviršiaus, poliškumo, praradimo laipsnio ir formos faktoriaus atitikimas visame kanale. Pirmiausia nurodykite šiuos parametrus, patvirtinkite juos savo siųstuvu-imtuvu ir magistralėmis, o modulis bus įdiegtas vieną kartą ir tylės.
