Šviesolaidžio gnybtų dėžutė (FTB) yra kompaktiškas korpusas, kuris baigia, sujungia ir sutvarko šviesolaidinius kabelius kabelio eigos galiniame taške.Jis sujungia gaunamus pluošto siūlus su sujungimo būdu, tada nukreipia juos į adapterio prievadus, kur įjungiami pataisų laidai. Dauguma pirkėjų nesutinka su šiuo apibrėžimu. Jiems sunku pasirinkti tinkamą tipą, prievadų skaičių, adapterio formatą ir apsaugos lygį konkrečiai diegimo aplinkai -, ir čia prasideda dauguma išvengiamų diegimo problemų.
Šiame vadove pagrindinis dėmesys skiriamas sprendimams, kurie iš tikrųjų yra svarbūs nustatant ir montuojant skaidulinių gnybtų dėžutes, o ne kartoti pagrindinius dalykus, kuriuos rasite bet kuriame gaminio duomenų lape.
Kas iš tikrųjų yra pluošto terminalo dėžutėje

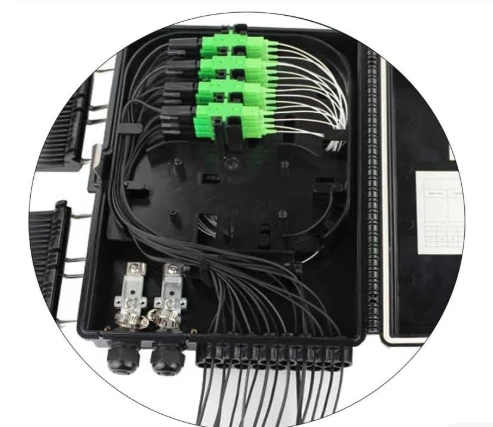

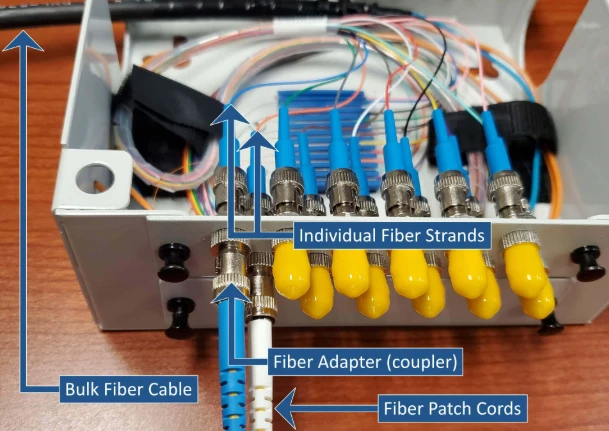

Kiekviename FTB, nepriklausomai nuo prekės ženklo ar modelio, yra trys funkcinės grupės. Būstas užtikrina fizinę ir aplinkos apsaugą. Sujungimo dėklas valdo lydymosi sandūras tarp kabelių skaidulų iršviesolaidinės košės. Adapterio skydelyje pateikiami jungčių prievadai išoriniam pasauliui.
Korpuso medžiaga priklauso nuo montavimo aplinkos. Vidiniuose įrenginiuose paprastai naudojami ABS arba PC+ABS mišiniai: lengvi, antipirenai{2}}, nebrangūs. Lauko įrenginiams reikia UV-stabilizuoto polimero su guminiais-sandariais tarpikliais arba šaltai -valcuoto plieno su elektrostatiniu purškimo sluoksniu. Skirtumas nėra kosmetinis. Vidinė-vertinga ABS dėžutė, sumontuota ant išorinės sienos, per 18 mėnesių pradės kreidėti ir skilinėti saulėje{11}}atsparioje vietoje, o sugedus sandarikliui, sujungimo dėklą pasiekia drėgmė. Tuo metu dėžutė nieko neapsaugo.

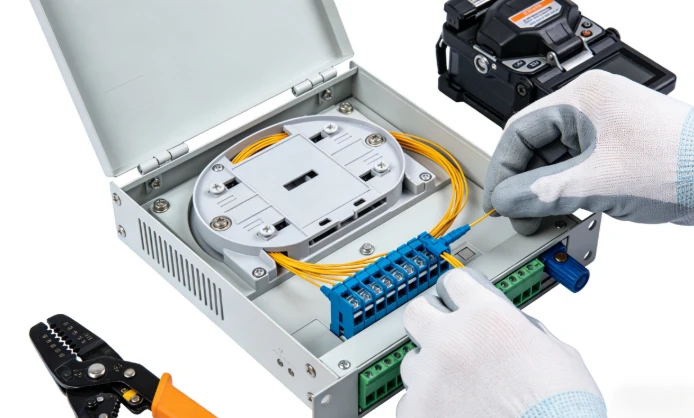

Sujungimo dėklas yra vieta, kur vyksta tikrasis optinis darbas. Kabelių pluoštai yra nuimami, suskaidomi ir sujungiami su jungiamaisiais pluoštais atskirų sujungimo laikiklių viduje. Perteklinis pluoštas suvyniojamas į saugojimo kilpas. Čia svarbūs du skaičiai: kiek sandūrų gali būti dėkle ir ar maršruto kanalai užtikrina minimalų lenkimo spindulį. Standartiniam vienmodžiui G.652D pluoštui reikia bent 30 mm lenkimo spindulio. Lenk-nejautrus G.657A2 pluoštas toleruoja vos 10 mm, todėl jis tapo numatytuoju ankštos erdvės FTB konstrukcijoje. Dėklas, priverčiantis pluoštus sulenkti griežčiau nei pluošto tipo atramos, sukels makro lenkimo praradimą -, kuris matomas OTDR pėdsakuose, bet beveik neįmanoma ištaisyti be pakartotinio sujungimo.
Adapterio skydelis laikosišviesolaidiniai adapteriai- lizdai, priimantys pataisos laidus iš paskesnės įrangos. SC / APC adapteriai yra FTTH ir PON tinklų standartas, nes jų 8 laipsnių kampu poliravimas sumažina grąžinimo nuostolius žemiau –60 dB, o tai svarbu perdavimo kokybei. LC adapteriai dominuoja duomenų centrų aplinkoje, kur prievadų tankis yra prioritetas. Sumaišyti adapterių tipus viename FTB techniškai įmanoma naudojant hibridinius adapterius, tačiau tai sukelia painiavą atliekant techninę priežiūrą ir to reikėtų vengti, nebent būtų aiški techninė priežastis. Jei nesate tikri, kokios jungties ekosistemos reikia jūsų svetainei, šis suskirstymasketuri įprasti šviesolaidinių jungčių tipaiapima kompromisus.
Skaidulinių terminalų dėžutės tipai - ir kada kiekvienas turi prasmę
FTB klasifikacija nesudėtinga, tačiau netinkamas pasirinkimas aplinkai yra viena dažniausių pirkimų klaidų. Štai kas išskiria pagrindinius tipus praktiškai, o ne tik teoriškai.
Sieniniai{0}}FTByra FTTH ir mažų{0}}biurų diegimo arkliukas. Jie pritvirtinami prie sienos arba sėdi silpnos srovės paskirstymo Montavimas užtrunka kelias minutes - nuo dviejų iki keturių varžtų ir kabelio riebokšlio -, todėl jie nurodomi didelės-apimties gyvenamosiose patalpose, kai vieneto darbo sąnaudos turi išlikti mažos. Kompromisas yra ribota sujungimo dėklo vieta: jei reikia integruoti PLC skirstytuvą arba tvarkyti daugiau nei 24 branduolius, sieninė{13}}montavimo dėžutė greitai užsipildys.
Ant stovo{0}}montuojami FTBeikite į standartinius 19{5}}colių stelažus duomenų centruose, centriniuose biuruose ir telekomunikacijų prieglaudose. Jie išstumiami, kad būtų galima pasiekti sujungimą, siūlo didesnį prievadų tankį (24, 48, iki 96 skaidulų) ir palaiko kryžminio sujungimo ir sujungimo architektūras. Papildomos išlaidos už vienetą pateisinamos aplinkoje, kurioje kabelių valdymo disciplina ir būsimas mastelio keitimas nusveria gaubto kainą.

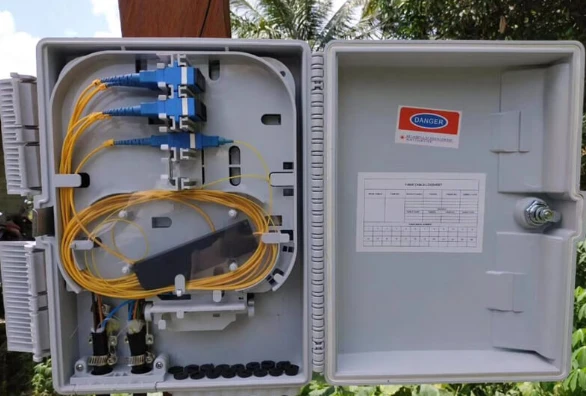

Lauko FTByra skirti montuoti ant stulpo- arba išorinėje sienoje-. Sandariai sandarūs tarpikliai, UV-atsparūs apvalkalai, korozijai-atspari techninė įranga ir veikimo temperatūros tolerancija nuo maždaug –40 laipsnių iki +75 laipsnių. IP įvertinimas yra vienintelė svarbiausia specifikacija čia - ir viena iš dažniausiai klaidingai įvertinamų. Dėžutė su IP54 įvertinimu veikia apsaugotame koridoriuje. Stulpui šalia pakrantės greitkelio reikia IP68. Nurodymas pagal etiketę ("vertintas lauke"), o ne pagal faktines svetainės sąlygas, yra priežastis, dėl kurios langeliai sugenda lauke.
Staliniai FTByra lengvi, nešiojamieji įrenginiai, skirti bandymo aplinkai, laikinoms sujungimo stotims arba mažoms vietoms, kur nepraktiška nuolat montuoti. Dėl patogumo jie aukoja aplinkos apsaugą.
Greito pasirinkimo nuoroda
| Diegimo scenarijus | Rekomenduojamas tipas | Bendras prievadų skaičius | Adapteris | Pagrindinis reikalavimas |
|---|---|---|---|---|
| Vidinis FTTH (vienas namas) | Sienos laikiklis- | 4 / 8 | SC/APC | Kompaktiškas dydis, sujungimo dėklas 1–2 kabeliams |
| Butas / MDU stovas | Tvirtinamas prie sienos-arba lauke | 8 / 12 / 24 | SC/APC | Suderinamumas su skirstytuvu, kabelių įvadų skaičius |
| Duomenų centras / centrinis biuras | Stogo{0}}kakliukas | 24 / 48 / 96 | LC | Prievado tankis, išstumiama{0}}dėklo prieiga |
| Lauko paskirstymo taškas | Lauke sandari dėžutė | 8 / 12 / 24 | SC/APC | IP65+ įvertinimas, atsparumas UV spinduliams ir drėgmei |
| Laikinoji/bandymo aikštelė | Darbalaukis | 4 / 8 / 12 | Varijuoja | Nešiojamumas, greitas nustatymas |
Naudinga taisyklė: pirmąją dieną užpildykite dėžę iki maždaug 60–70 % talpos. Likęs aukštis sugeria būsimą augimą nekeičiant viso korpuso.
Kelios „ne“ gairės sutaupo daugiau pinigų nei bet kuri atrankos diagrama. Nenaudokite sieninio -montuojamo FTB, jei jau žinote, kad PLC skirstytuvas turi tilpti viduje -, dėklo erdvė geriausiu atveju bus nedidelė. Nemanykite, kad IP65 taikoma kiekvienai lauko svetainei; atviriems polių laikikliams ir pakrantės vietoms reikalingas IP68. Ir nenaudokite LC adapterių pagal numatytuosius nustatymus vien todėl, kad jie yra mažesni, jei likusi svetainės dalis sukurta aplink SC/APC - jungties neatitikimą pataisyti kainuoja daugiau, nei verta tankio padidėjimo.
Dažnos šviesolaidžio gnybtų dėžutės pasirinkimo klaidos
Dauguma FTB problemų kyla ne dėl techninės įrangos defektų. Jie atsiranda dėl specifikacijų klaidų, padarytų prieš užsakant dėžutę. Pakartotinai kartojasi keturios klaidos.
Adapterio tipo pasirinkimas nepatikrinus esamo pataisos laido atsargų.Projektuose, kur FTB nurodo viena komanda, o pataisų laidus užsako kita, tai nutinka dažniau nei turėtų. SC/APC adapterio skydelis yra nenaudingas, jei svetainėje jau yra pilnas stalčius SC/UPC džemperių. Kampiniai-poliravimo ir plokščios{3}}poliravimo įvorės fiziškai susijungs, tačiau oro tarpas prie sąsajos sukuria atspindžio smaigalį, kuris pablogina PON veikimą prieš srovę. Prieš užrakindami adapterio skydelį, patikrinkite jungties ekosistemą.
Lauko dėžių pasirinkimas pagal rinkodaros etiketę, o ne tikrąjį IP įvertinimą.„Lauke įvertintas“ nėra IP klasė. Dėžutė, pažymėta „lauko“, gali būti IP54, o tai reiškia, kad ji atspari vandens purslams, bet ne ilgalaikiam lietui ar skalbimui su slėgiu. Jei diegimo vieta yra veikiama oro sąlygų, patikrinkite konkretų IP numerį pagal sąlygas, su kuriomis dėžutė iš tikrųjų susidurs -, o ne specifikacijų lape.
Nepakankamas uosto pajėgumų įvertinimas.12-gyslų dėžutė yra šiek tiek brangesnė nei 8-gyslių dėžutė. 8-gyslų dėžės pakeitimas 12 gyslų dėžute po dvejų metų – įskaitant sunkvežimio ritinį, pakartotinį sujungimą ir prastovą – kainuoja daug kartų daugiau nei kainų skirtumas. Spec augimui.
Nepaisoma skirstytuvo formos faktoriaus suderinamumo.Jei diegimo plane reikalaujama integruoti aPLC optinis skirstytuvasgnybtų dėžutės viduje, sujungimo dėklo išdėstymas ir korpuso gylis turi atitikti skirstytuvo modulį -, paprastai mini-vamzdelį arba ABS kasetės formos faktorių. Ne kiekvienas FTB tam skirtas. Prieš manydami, kad skirstytuvas tiks, patikrinkite vidinius matmenis ir dėklo konfigūraciją.
Integruoti PLC skirstytuvai pluošto gnybtų dėžutėse
Dabar daugiau FTTH operatorių sujungia padalijimo ir užbaigimo funkcijas tame pačiame korpuse. Užuot paleidęs pluoštą iš atskiros skirstytuvo spintelės į pasroviui esančią gnybtų dėžutę, skirstytuvas yra tiesiai ant FTB sujungimo dėklo. Tiektuvo kabelio pluoštas jungiasi prie skirstytuvo įvesties; kiekviena skirstytuvo išvestis yra sujungta su kasa, kuri baigiasi adapterio skydelyje. Abonentai jungiasi nuleidžiamais kabeliais, prijungtais prie tų priekinio-panelio adapterių.
Tai veikia, nes PLC skirstytuvai 1260–1650 nm veikimo diapazone{0}}nepriklauso nuo bangos ilgio. Vienas integruotas FTB vienu metu gali apdoroti GPON pasroviui esant 1490 nm, prieš srovę 1310 nm ir RF vaizdo perdangą esant 1550 nm. Nereikia papildomos filtravimo įrangos.
Mažiau korpusų reiškia mažiau sujungimo taškų, trumpesnius pluošto kelius ir paprastesnę dokumentaciją - mažiau montavimo darbų, mažiau nuolatinės priežiūros. Apribojimas yra korpuso dydis: sieninis laikiklis-šviesolaidinė gnybtų dėžutėsu 1×8 skirstytuvu paliekama ribota vieta atsarginiam pluoštui laikyti, todėl instaliacija turi būti švari. Projektuose, kuriuose prievadų skaičius, adapterio formatas ir skirstytuvo integravimas turi būti patvirtinti kartu, dėžutės išdėstymas yra svarbesnis nei antraštės talpa duomenų lape. Išsamią mechaniką, kaip signalai nukreipia per šiuos gaubtus, rasite šiame techniniame aprašymekaip veikia šviesolaidinė gnybtų dėžutėapima vidinio signalo kelią.
Diegimo ir priežiūros praktika, kuri iš tikrųjų yra svarbi
Daugiausia problemų lauke sukelia du diegimo etapai, kurių abiejų galima išvengti.
Pirmasis yra užterštas sujungimas. Nešvarus pluošto galas sukelia 0,3–0,5 dB perteklinį įterpimo nuostolį vienam sandūriui -, kurio pakaktų ribinei PON nuorodai nustumti žemiau imtuvo jautrumo slenksčio. Prieš skaidydami kiekvieną pluošto galą nuvalykite servetėlėmis be pūkelių ir IPA. Po skilimo apžiūrėkite skaidulų mikroskopu. Jei matote bet kokį užteršimą, išvalykite ir iš naujo{8}}skaldykite. Laikas, praleistas atliekant šį veiksmą, yra nereikšmingas, palyginti su laiku, praleistu šalinant didelių nuostolių sujungimo triktis, uždarius dėžutę.
Antrasis yra kabelio riebokšlio sukimo momentas. Per didelis priveržimas sutraiško kabelio apvalkalą ir įtempia viduje esančius pluoštus. Nepakankamai priveržus, drėgmė gali patekti per mėnesius. Laikykitės gamintojo nurodytų sukimo momento verčių. Tai nėra žingsnis, kai „priveržkite ranka ir šiek tiek“ yra priimtinas sukimo momento veržliarakčio pakaitalas.
Norint atlikti nuolatinę priežiūrą, šviesolaidžio gnybtų dėžutės yra pasyvios ir joms reikia skirti minimalų dėmesį -, bet ne nulį. Praktinis tvarkaraštis: vizualinė apžiūra ir jungties galų-veido valymas kas 12–18 mėnesių, jei tai yra patalpose, kas 6 mėnesius lauke ar{6}}atvariose aplinkose. Patikrinkite, ar kabelių riebokšlių sandarikliai nėra įtrūkę arba suspausti. Jei tvarkote OTDR bazinius įrašus kiekvienam langeliui, palyginimo pėdsakai užfiksuos laipsnišką sujungimo pablogėjimą dar ilgai prieš tai, kai tai sukels abonento išjungimą.
Dažnai užduodami klausimai
K: Ar man reikia SC / APC arba SC / UPC adapterių FTTH pluošto gnybtų dėžutėje?
A: SC/APC beveik visais atvejais. PON architektūros yra jautrios atgaliniams atspindžiams, o SC/APC kampinis antgalis užtikrina mažesnį nei –60 dB grįžtamąjį nuostolį, palyginti su SC/UPC –50 dB. Vienintelė įprasta išimtis yra taškas{4}}to{5}}aktyvus eterneto diegimas, kai biudžetas yra atlaidesnis.
Kl .: Kuo skiriasi šviesolaidžio terminalo dėžutė ir pluošto sujungimo uždarymas?
A: Šviesolaidžio gnybtų dėžutė baigia pluoštus ir pateikia prijungtus adapterio prievadus, kad būtų galima prieiti prie pataisos laido. Sujungimo uždarymas apsaugo vidutinės-tarpatramio sandūras tarp dviejų kabelių segmentų, bet nesuteikia prieigos prie jungties. Jei reikia prijungti papildomus laidus arba numesti laidus vietoje, jums reikia gnybtų dėžutės. Jei tik sujungiate dvi kabelių linijas palaidotoje arba antžeminėje vietoje, sujungimo uždarymas yra tinkamas produktas.
Kl .: Kaip pasirinkti tarp 8 branduolių, 12 branduolių ir 24 branduolių FTB?
A: Suskaičiuokite pluoštus, kuriuos turite nutraukti šiandien, tada pridėkite 30–50% būsimam augimui. Vieno-šeimos FTTH kritimui paprastai reikia 4-branduolių arba 8-branduolių dėžutės. MDU stove, aptarnaujančiam 6–8 įrenginius, reikia 12 arba 24 branduolių. Jei dėžutės viduje bus sumontuotas PLC skirstytuvas, skirstytuvo išvesties skaičius lemia minimalų prievado poreikį – 1×8 skirstytuvui reikia mažiausiai 8 išvesties prievadų ir bet kokių pralaidų skaidulų.
Kl.: Ar IP65 pakanka visiems lauko pluošto gnybtų dėžutės įrenginiams?
A: IP65 tinka daugumai apsaugotų lauko vietų - po karnizu, gatvių spintose arba ant pastatų sienų su tam tikra viršutine apsauga. Visiškai atviriems polių laikikliams, pakrantės įrenginiams arba vietoms, kuriose yra daug dulkių ar pramoninių dalelių, IP68 su guminėmis -sandariomis tarpinėmis yra saugesnis pasirinkimas. Kainų skirtumas yra nedidelis, palyginti su lauko pakeitimo kaina.
Klausimas: Ar viena gnybtų dėžutė palaiko ir pluošto sujungimą, ir PLC skirstytuvo montavimą?
A: Taip, daugelis modelių yra sukurti tam. Sujungimo dėkle turi būti skirta vieta arba tvirtinimo laikiklis mini-vamzdeliui arba ABS kasetės skirstytuvui. Prieš užsakydami patikrinkite vidinius matmenis - ne visi FTB korpusai turi pakankamai gylio, kad juose būtų galima naudoti skirstytuvo modulį kartu su standartiniais sujungimo laikikliais ir pluošto laikymo kilpomis.
