Kaip pasirinkti šviesolaidinį košę: specifikacijos ir pirkėjo vadovas

Padėkite du tiekėjo duomenų lapus vienas šalia kito ir abu bus perskaitytiIL mažesnis arba lygus 0,3 dB, RL didesnis arba lygus 50 dB. Užsisakykite iš abiejų, sujunkite juos į tą patį ODF ir išmatuoti nuorodų biudžetai gali skirtis. Dvi optinio pluošto košės specifikacijos gali nurodyti tas pačias ribas, aprašant iš esmės skirtingus produktus, nes skaičius, parašytas be matavimo metodo, nėra specifikacija. Tai rinkodaros teiginys.

Dėl šios spragos ir prasideda dauguma ginčų dėl pristatymo. Kai dėklas uždaromas ir OTDR pėdsakas yra priešais klientą, niekas negali atgaline data nuspręsti, ar nurodytas 0,3 dB buvo išmatuotas pagal etaloninį laidą, ar kaip atsitiktinė vertė, ar skydelyje esantys adapteriai yra tos pačios našumo klasės kaip ir jungtys, ar pagal kurį galutinio{2}veido apžiūros standarto leidimą gamykla įvertino.

Šiame vadove nepaaiškinama, kas yra kasė ir kuo ji skiriasi nuo lopinio laido. Šis pagrindas jau aprašytas mūsų pastabojeskirtumas tarp pluošto košės ir pataiso laido. Toliau pateikiama siauresnė informacija: devynios specifikacijos eilutės, ką kiekviena iš tikrųjų valdo ir kas nutinka vietoje, kai viena iš jų paliekama tuščia.

Viskas, kas nurodyta toliau, susieta su vienu iš šių laukų. Jei jūsų užsakyme nurodyti visi devyni, du tiekėjai siūlo tą patį produktą ir kainų palyginimas tampa prasmingas. Jei nurodyta keturi, jūs lyginate skirtingų produktų kainas.

Laukų pavadinimai yra lengviausia pusė. Tinkamas užklausų uždavimas turi tris stulpelius, o ne vieną, kuriame nurodomi pirkėjo reikalavimai, tiekėjo atsakymas ir kiekvienos iš devynių šviesolaidinio tinklelio specifikacijų priėmimo įrodymai, nes laukas, kurį tiekėjas gali palikti tuščią, yra laukas, kurį sprendžia gamykla, o ne jūs. Kokių priėmimo įrodymų verta reikalauti kiekvienai eilutei, nurodyta likusioje šio straipsnio dalyje.

1 ir 2 specifikacijų eilutės: vieno režimo ir daugiamodio pluošto jungties pasirinkimas ir jungties sąsaja

„Single{0}}mode“ nėra specifikacija. Vieno režimo šviesolaidinis sujungimas, sukurtas naudojant standartinį G.652D, veikia kitaip nei tas, kuris pagamintas ant G.657A2, kurio sumažintas jautrumas makrolenkimui toleruoja griežtesnį suvyniojimą. Tais atvejais, kai dėklo geometrija leidžia laisvumui sėdėti gerokai virš pluošto nurodyto minimalaus lenkimo spindulio, G.652D yra teisingas ir pigesnis atsakymas. Kompaktiškose FTTH gnybtų dėžutėse, sieniniuose gaubtuose ir tankiose kasetėse, kur ritė priartinama prie šios ribos, nurodant G.657A1 arba A2 sumažinama makrokomandos praradimo rizika, dėl kurios atsiranda pertrūkių, nuo temperatūros priklausoma elgsena, kurią labai sunku atsekti, kai rėmas yra labai sunkus.



Du atskiri klausimai kelių režimų pusėje sutraukiami į vieną. Geometrinis suderinamumas yra pirmasis: 50/125 µm skaidulos (OM3, OM4, OM5) susijungia fiziškai, o sujungus jas su 62,5/125 µm OM1, susidaro šerdies -dydžio neatitikimas, kurio negalima ištaisyti patobulinus vien sandūrų išlygiavimą. Modalinis pralaidumas yra antrasis ir nepriklausomas: kanalas, sukurtas iš mišrių klasių, veikia iki mažiausio efektyvaus modalinio pralaidumo, todėl OM4 jungtis, kurioje tyliai yra OM3 daugiamodė šviesolaidinė juosta, turi būti patikrinta pagal tikrąjį ilgį ir linijos spartą, o ne priimtina.

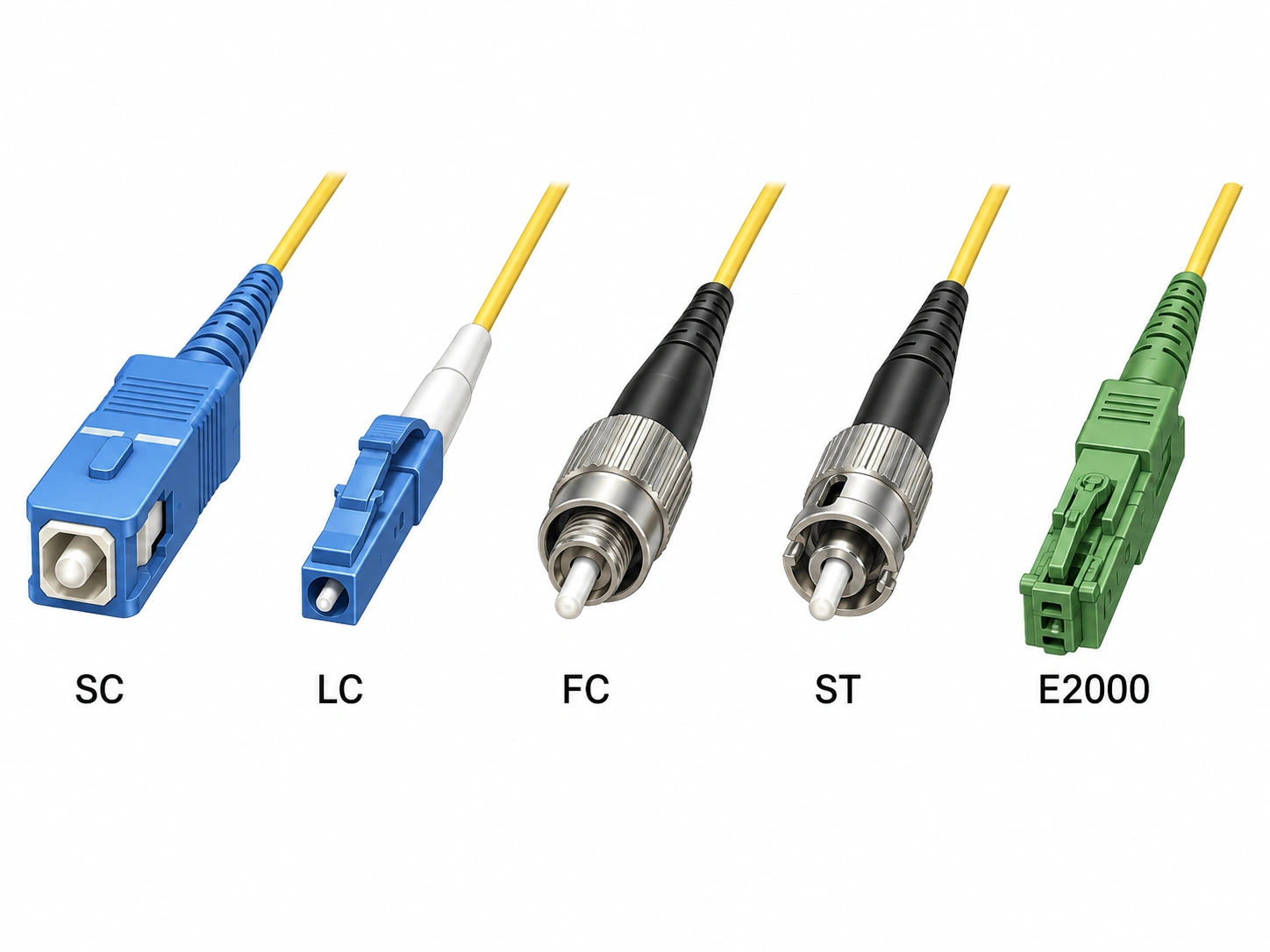

Jungties pasirinkimas yra labiau mechaninis nei optinis. LC dominuoja didelio-tankio skyduose, nes padvigubina prievadų skaičių viename stovo bloke, SC išlieka standartinis GPON ir daugumoje FTTH prieigos sluoksnio, o FC išlieka bandant ir matuojant bei senesniuose telekomunikacijų rėmuose. Prieš atsisakant įsipareigojimų,srieginė FC sąsaja ir kur ji vis dar užsitarnauja savo vietąverta patikrinti. E2000 pasirodo ten, kur reikalaujama užrakto, didelio-grąžos-nuostolio sąsaja. Specifikacijų eilutėje svarbu nurodyti taikytiną IEC 61754 dalį kartu su jungčių šeima, nes būtent tai apibrėžia jūsų skydelio ir adapterių sujungimo geometriją.

UPC galinis paviršius yra kupolinis ir lygiai prigludęs prie jo atitikmens. APC galinis paviršius yra šlifuotas 8 laipsnių kampu, o tai nukreipia atspindėtą šviesą iš šerdies į apvalkalą. Praktinė pasekmė yra grąžinimo praradimas. Kampinės sąsajos nurodytos srityje Didesnė arba lygi 60 dB, kai sujungtos, o fizinės -kontaktinės sąsajos aplink Didesnę arba lygi 50–55 dB sritį, o skirtumas svarbiausias ten, kur atspindėta galia aktyviai blogina signalą, o tai reiškia PON ir FTTx paskirstymą, CATV perdangas, DWDM ir analoginį RF perdavimą. Įmonės LAN, standartiniams skaitmeniniams duomenų ryšiams ir daugumai vieno -modemo duomenų centro kanalų pakanka UPC šviesolaidinio jungties, atitinkančios 50 dB grąžinimo nuostolių reikalavimą, su sąlyga, kad siųstuvo-imtuvo atspindžio tolerancija yra patikrinta, o ne manoma.

Lenkiškas tipas yra ne elemento-laukas, o kanalo-pločio laukas. Turinys, adapteris, pataisų skydelio prievadas ir įrangos sąsaja turi sutapti, o RFQ turėtų nurodyti kiekvieno optinio pluošto kojelio ir kiekvieno kanalo adapterio poliravimą, o ne manyti, kad montuotojas pastebės. Sąsajos geometrija už kampo yra apdorojama mūsų suskirstymekuo APC jungtys skiriasi nuo UPC.

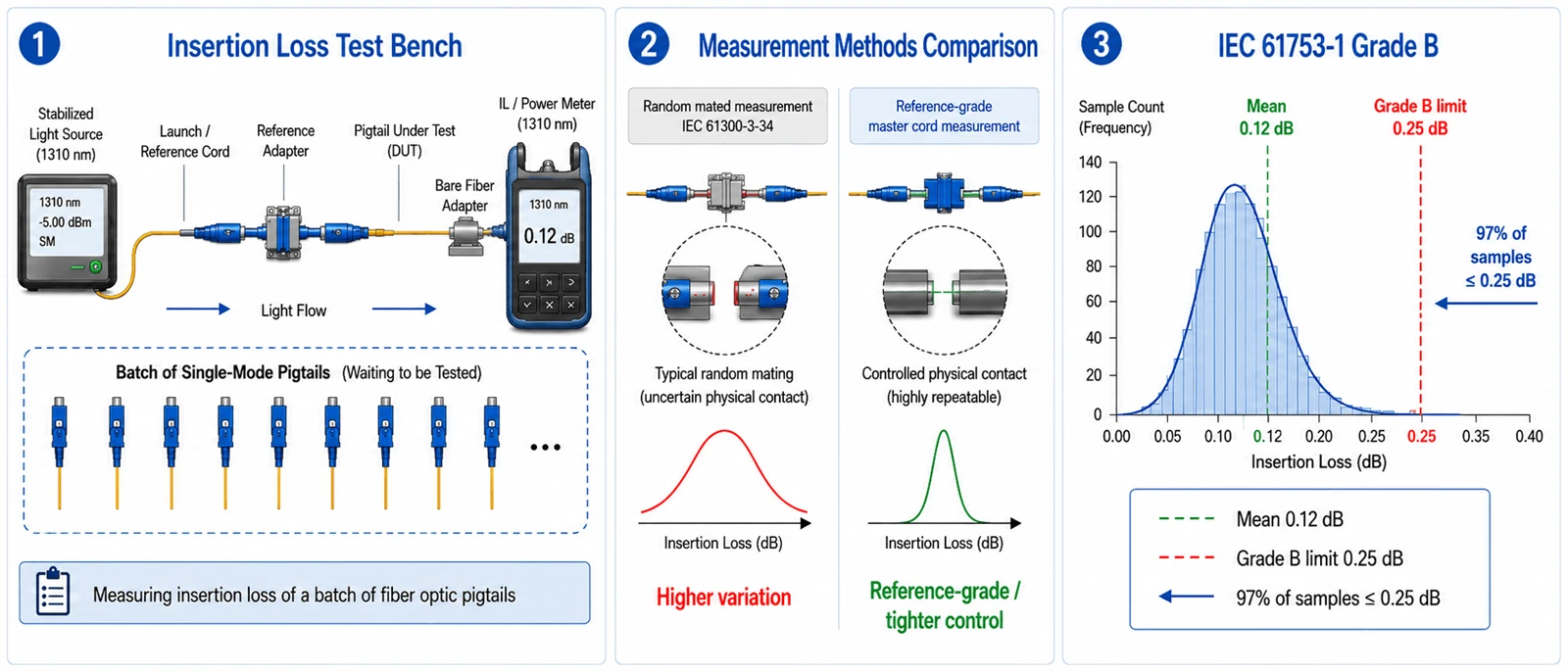

Jungčių poros įterpimo praradimą galima apibūdinti dviem būdais. Matuojant pagal etaloninio-klasės pagrindinį laidą (sureguliuota, griežtai kontroliuojama jungtis, skirta metrologijai), gamybos jungtis sukuria glostančią figūrą. Matuojama kaip aatsitiktinis draugas, kur bet kuri jungtis iš partijos sujungiama su bet kuria kita, paskirstymas plečiasi, nes idealus partneris nebekompensuoja dviejų antgalių šerdies pozicijų. Abu skaičiai yra sąžiningi ir nėra tas pats skaičiai, todėl jūsų nurodytas šviesolaidžio įterpimo praradimo standartas yra svarbesnis nei nurodytas skaitmuo.

IEC 61753-1 išsprendžia dviprasmybes, apibrėždamas slopinimo laipsnius statistiškai, atsitiktine tvarka, naudojant matavimo metodą, nustatytą kaip IEC 61300-3-34. B laipsnis nurodomas kaip vidutinis 0,12 dB arba mažesnis su 0,25 dB maksimumu mažiausiai 97 % mėginių, C laipsnis – 0,50 dB didžiausias, kai vidurkis yra 0,25 dB, o D lygis – 1,0 dB. Vienas mėginys, 0,3 dB slenkantis prieš etaloninį laidą, yra daug silpnesnis teiginys nei paketas, atitinkantis B kategoriją. Cituokite standartą su dabartine jo redakcija ir pataisa RFQ eilutėje taip pat, kaip cituodami bet kurį kitą priėmimo dokumentą.

Vienas skirtumas nuolat prarandamas, įskaitant tiekėjų, kurie turėtų geriau žinoti, duomenų lapuose.Silpnumo laipsniai ir grąžos nuostolių laipsniai yra dvi lygiagrečios skalės, o ne viena.B, C ir D raidžių laipsniai apibūdina įterpimo praradimą. Grąžinimo nuostoliai nurodomi atskirai, o kampinis{1}}sąsajos lygis nustatytas kaip Didesnis arba lygus 60 dB. Todėl užklausoje parašius „B laipsnis“ visiškai nieko nesakoma apie atspindį, o šviesolaidinis pluoštas gali atitikti B laipsnį, o tiekėjo pasirinktas grąžinimo nuostolis. Nurodykite abu.

B klasė reikalauja kontroliuojamos pagrindinės orientacijos

Norint pasiekti B laipsnį, dažnai reikia kontroliuoti, kur yra pluošto šerdis, palyginti su įvorės ašimi, o tai praktiškai reiškia, kad surinkėjas nukreipia ir fiksuoja įvorę, kad šerdies ekscentriškumas nukristų žinoma kryptimi. Tiekėjas be šio žingsnio gali pagaminti gerą pavyzdį. Gaminti gėrįpaskirstymasyra kitokia galimybė, todėl 2024 m. IEC 61755-3 serijos pataisymai įformino šių sąsajų šerdies ekscentriškumo statistiką.

Adapteris yra išmatuotos jungties dalis

Mova yra tai, kas sulaiko du antgalius bendraašius, todėl laisvas-tolerancijos adapteris gali neleisti surinktai jungties pasiekti numatytą slopinimo pasiskirstymą, net jei pati aukščiausios kokybės šviesolaidinė juostelė yra tinkamos kokybės. Patikrinkite kaip susietą ryšį, o ne kaip komponentą. Tai lengva nepastebėti būtent todėl, kad ateinančioje apžiūroje dažniausiai tikrinama vien košė.

Po nuostolių skaičiais yra juos sudarantys geometriniai parametrai: kreivio spindulys, viršūnės poslinkis (kiek toli yra aukščiausias kupolo taškas nuo pluošto ašies) ir pluošto aukštis, pluošto išsikišimas arba įpjovimas įvorės atžvilgiu. Kartu jie nustato, ar dvi šerdys iš tikrųjų liečiasi veikiant spyruoklinei apkrovai. Tai yra poliravimo proceso rezultatai, o ne dizaino pasirinkimai, todėl jie yra greičiausias būdas atskirti kontroliuojamą gamybos liniją nuo subrangos sutartinės.

Švara yra antroji pusė. Galinio-veido užteršimas pramonėje ne kartą įvardijamas kaip pagrindinė įdiegtų šviesolaidinių tinklų gedimų priežastis, o 9 µm vieno -modemo šerdyje dalelė, esanti šerdies srityje, gali sukelti stiprų susilpnėjimą ar atspindį, o ne nedidelį. Jis taip pat paprastai rodomas kaip pablogėjęs grąžinimo praradimas, o ne kaip pablogėjęs įterpimo praradimas, todėl galios{5}}skaitiklio rodmenys gali būti specifikacijose, o nuosekli arba sustiprinta sistema jau dega.

Optinis veikimas lemia, o vizualinė apžiūra nėra savarankiška

2022 m. trečiasis IEC 61300-3-35 leidimas tiesiogiai nurodo, kad vizualinis patikrinimas papildo ir nepakeičia slopinimo ir grąžinimo nuostolių matavimo. Tai dar daugiau: jungtis, kuri buvo nuvalyta nuo nešvarumų ir vis tiek nepavyksta vizualiai apžiūrėti, nėra automatiškai atmetama, jei ji atitinka nurodytas optines charakteristikas (IEC). Todėl RFQ sąlyga „atmesti dėl regėjimo sutrikimo“ prieštarauja dabartiniam standartui. Priėmimo taisyklę parašykite taip, kaip parašyta standarte, o apžiūra, optinė kvalifikacija ir optinis veikimas.

Nurodykite leidimo metus, nes kriterijai pasikeitė

Trečiasis leidimas panaikino C ir D zonų tikrinimo reikalavimus ir perrašė A ir B zonų kriterijų dalis. „Atitinka IEC 61300-3-35“ be datos yra neįgyvendinamas, nes tiekėjas ir pirkėjas gali įvertinti skirtingus taisyklių rinkinius ir abu sako tiesą („Fluke Networks“.).

Automatizuokite klasifikavimą ir laikykite pakuotę kaip specifikacijos dalį

Žmogaus sprendimas, ar patvirtintas/nepavyko, priklauso nuo techniko, aplinkos šviesos ir ekrano, todėl priimti sprendimai neatkuriami, o automatinė vaizdo analizė sukuria rezultatą, kurį galima pridėti prie paketo įrašo. Pakuotė yra svarbesnė nei atrodo: ne-hermetiška pakuotė nėra ilgalaikė- švaros garantija, todėl neatidaryta pakuotė neturėtų būti laikoma švaria. Apsauginiai dangteliai nuo dulkių ir pakavimo būdas priklauso optinio pluošto kojelių specifikacijų lapui, o patikrinimas lauke prieš poravimą išlieka privalomas, nepaisant to, kaip gerai atrodo gamykliniai duomenys.

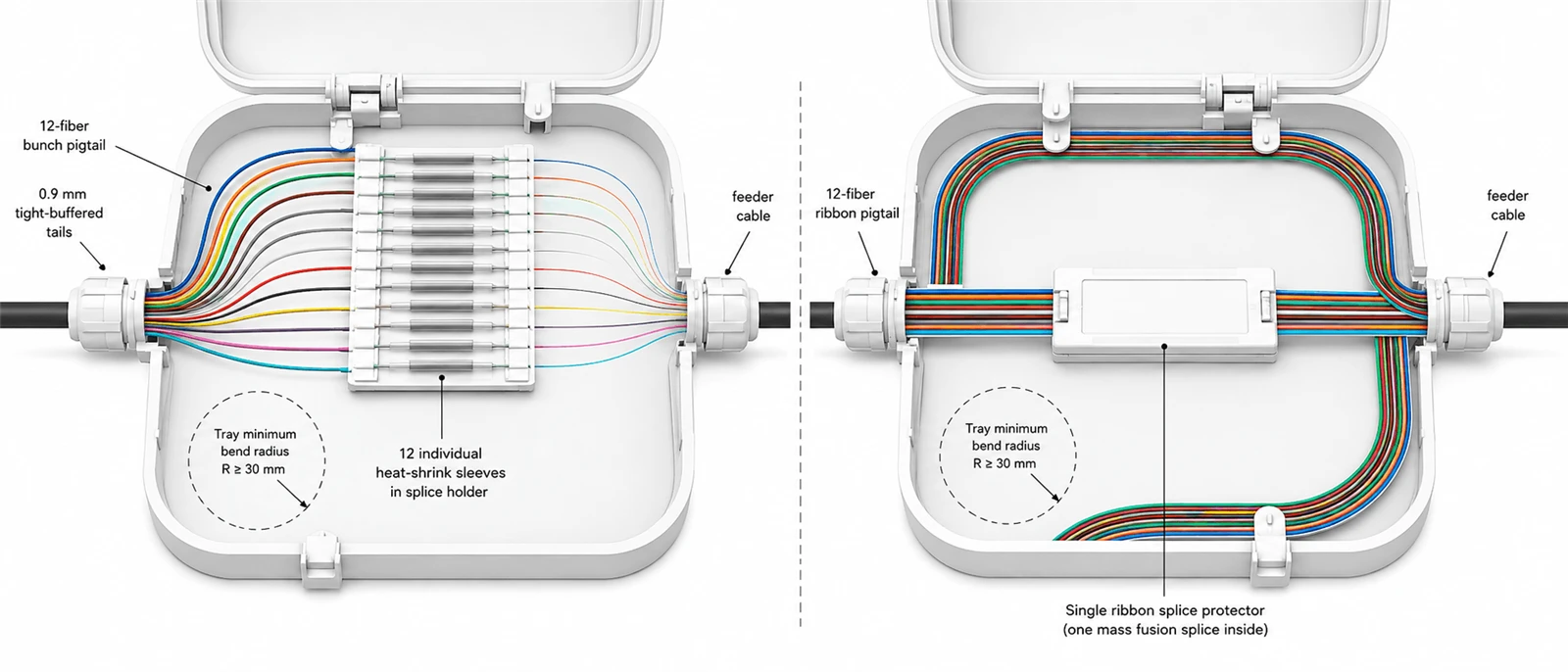

Struktūra parenkama pagal korpusą. 0,9 mm sandari-buferinė konstrukcija yra numatytoji sujungimo-dėklų darbui, nes ji nukreipiama ir suvyniojama į uždarus dėklus, o 2,0 mm ir 3,0 mm apvalkalų konstrukcijos suteikia apsaugą nuo gniuždymo ir tempimo, kai uodega pakartotinai apdorojama arba išeina iš gaubto. Sunkesnes striukes žymiai sunkiau suvynioti į dėklą, pastatytą aplink mažą mažiausią spindulį, o tai yra praktinė riba, kiek galite pasiekti tą skalę. Tarp dviejų sujungimo metodų yra tikras sprendimas: 12 skaidulų pluošto pluoštas sujungiamas atskirai, kuris tinka mišrioms arba fazinėms galūnėms, o juostelė baigiasi masiniu suliejimu, kuris yra žymiai greitesnis, tačiau reikalingas juostos pluoštas įeinančioje pusėje ir atitinkamas sujungimo apsaugos režimas. Užsakant juostelę į gamyklą, nutrauktą individualiam sujungimui, darbo sutaupymas paverčiamas darbo bauda.

Priklausomai nuo projekto specifikacijos, 12 pluošto košelės spalvos kodas gali atitikti TIA-598 arba IEC konvenciją. Pavadinkite standartą specifikacijų eilutėje, o ne parašykite „standartinės spalvos“ ir patikrinkite, ar jis atitinka kadre jau įdiegtą seką, nes kadras, užpildytas pagal dvi taisykles, kiekvieną būsimą gedimo pėdsaką daro lėtesnį. Šis patikrinimas priklauso ODF priėmimui ir skaidulų valdymui, o ne pirmai klaidai.

Ilgis yra laukas, kuris dažniausiai pildomas iš įpročio ir yra aritmetinis, o ne pirmenybė. Nueikite maršruto keliu nuo sujungimo taško iki galo, pridėkite dėklo laisvumą, kurio reikia, kad jis susivyniotų nurodytu minimaliu lenkimo spinduliu, pridėkite priežiūros pašalpą, tada suapvalinkite iki kito standartinio žingsnio. Atlikta iliustracija: 1,2 m trasa, dvi ritės dėkle, kurio nurodytas minimalus spindulys yra 30 mm (apytiksliai 0,19 m pluošto viename posūkyje, taigi 0,38 m), plius 0,1 m gale, duoda 1,68 m, kuris tampa 2,0 m užsakymu. Užsakymas mažesnis, o pluoštas priverčiamas viršyti lenkimo ribą, todėl susilpnėjimas atsiranda tik uždarius dėklą. Užsakymas gerokai viršija jį ir perteklius perpildo kasetę, trukdydamas vėlesniam darbui. Ta pati aritmetika nusprendžia, ar pats korpusas turi talpą, o tai yra taškaspataisos plokštės ir korpuso pasirinkimasnustoja būti atskiras sprendimas nuo šviesolaidinio košės specifikacijos.

Striukės pasirinkimą lemia priešgaisrinis kodas. PVC yra dažniausiai siūloma bendrosios paskirties medžiaga, nurodytas LSZH šviesolaidinis kotas, kur reguliuojamas dūmų toksiškumas ir neskaidrumas uždarose užimtose erdvėse, o OFNR ir OFNP žymėjimai taikomi ten, kur taikomi stovų ir plėvelių sąrašai. Tai yra atitikties sprendimai, o ne našumo sprendimai. Parašykite sąrašą savo vietiniam pastatui, elektros ir gaisro kodui, o ne medžiagos pavadinimui, nes reikalavimas skiriasi priklausomai nuo jurisdikcijos ir projekto specifikacijos.

Standartinė patalpoje esanti šviesolaidinė košė nėra sukurta tiesioginiam poveikiui lauke, ir mes mieliau tai pasakytume prieš užsakymą, o ne po jo. Jai trūksta UV-stabilios, oro sąlygoms-atsparios dangos ir sutvirtinimo, reikalingo temperatūros svyravimui, drėgmės patekimui ir mechaniniam įtempimui. „Lauke“ taip pat nėra viena sąlyga, o šarvuotos ir atsparios vandeniui nėra sukeičiami atsakymai. UV spinduliuotė skatina apvalkalo cheminę būklę, stovintis vanduo arba kondensatas užtikrina sandarumą ir apsaugą nuo patekimo, graužikų ir mechaninio poveikio rizika skatina šarvus, o temperatūros diapazonas lemia medžiagos pasirinkimą ir agregato testavimo kokybę. Nurodykite sąlygas, kurias matys agregatas, ir leiskite tęsti konstrukciją.

Mechaninės ribos priklauso tai pačiai linijai, kaip ir paties surinkimo numeriai. Nurodytos išorinio-gamybos magistralinio kabelio tempimo įtempimo skaičiai neperkeliami į trumpą jungties mazgą, kurio ribojantys parametrai yra uodeginio kabelio tempimo nominalioji vertė ir jungties sulaikymo jėga baigtame gale. Reikalaukite ir iš konkrečios užsakomos konstrukcijos duomenų lapo, ir reikalaukite jų SKU, o ne gaminių šeimai.

Telcordia GR-326-CORE yra dažniausiai cituojamas ir dažniausiai netinkamai naudojamas kredencialas šioje produktų kategorijoje. Jame nustatyti bendrieji reikalavimai jungtims, naudojamoms sujungti vienmodžius optinius pluoštus, ir iš jų pagamintiems trumpiklių sąrankoms („Telcordia“). Lauke montuojamoms jungtims priskiriama GR-1081, o jungčių valymo priemonėms - GR-2923.

Šalia dažniausiai cituojamas dokumentas cituojamas neteisingai.GR-1435-CORE yra „Bendrieji kelių skaidulų optinių jungčių reikalavimai“, o tai reiškia kelių skaidulų, o ne kelių režimų.Jis skirtas daugia{0}}pluošto jungtims, pvz., MPO-stiliaus rinkiniams, o jo objektas vis tiek yra vieno-režimo. Daugelyje tiekėjų literatūros jis perrašytas kaip daugiamodis GR-326 atitikmuo, o pirkėjai paveldi klaidą į savo užklausas. Jei tiekėjas siūlo GR-326 dokumentus, kad palaikytų daugiamodį šviesolaidį, teisingas atsakymas yra neprašyti GR-1435. Turite pripažinti, kad joks „Telcordia GR“ dokumentas toje šeimoje neapima gaminio, ir vietoj to nurodyti IEC eksploatacinių savybių ir partijos bandymo duomenų priėmimą.

Kvalifikaciją patvirtinantys dokumentai ir pristatymo įrodymai nėra tas pats dokumentas

GR-326 kvalifikacijos ataskaitoje aprašomas jungties dizainas, kuris išgyveno bandymo režimą; nieko nesako apie ritės pristatymą kitą mėnesį. ISO 9001 patvirtina, kad gamybos procesas yra dokumentuotas ir kontroliuojamas, o ne tai, kad kuri nors partija atitiko optines specifikacijas, o CE ir RoHS yra rinkos{6}}prieigos ir cheminės medžiagos deklaracijos. Jūsų siuntą apibūdina bandymo įrašas, susietas su siunta, nurodant matavimo metodą, bangos ilgį, mėginio pagrindą ir partijos identifikatorių. Teiraukitės trečiosios šalies kvalifikacijos, kai tvirtinate tinklo standarto jungties dizainą. Priimdami optinio pluošto užsakymo pristatymą, paprašykite partijos įrašų. Supainioja abu, kaip pirkėjai gauna įspūdingą sertifikatą ir nepatikrinamą ritę.

Tie patys devyni laukai kelia iš esmės skirtingus optinius ir mechaninius reikalavimus, priklausomai nuo to, kur produktas patenka. Abi toliau pateiktos skiltys yra iliustracinė pradinė specifikacija, gauta remiantis nurodytomis prielaidomis, o ne universalus reikalavimas.

Prielaidos ir kaip jos sukuria pažymį.GPON stulpelyje daroma prielaida, kad B+ klasės PON biudžetas yra 28 dB, 1:32 skirstytuvas, sunaudojantis maždaug 17,5 dB, apie 5 dB skaidulų ir sujungimo nuostolių, ir dvi sujungtos jungčių poros. Tai palieka keletą dB nepaskirstytų, todėl C laipsnio pakanka ir nurodant B laipsnio pirkimo maržą, kurios nuorodai nereikia. Duomenų centro stulpelyje numatoma, kad kanalo biudžetas yra beveik 2,6 dB, esant numatytam greičiui ir pasiekiamumui, maždaug 1,0 dB skaidulų ir sujungimo nuostolių, 0,6 dB laikoma inžinerine marža, o keturios poros dalijasi likusiu 1,0 dB. Tai leidžia vidutiniškai 0,25 dB vienai porai, kurią C klasės sunaudotų visiškai be erdvės, o B klasės 0,12 dB vidurkis palieka erdvės senėjimui ir per{15}}poravimuisi. Pakeiskite padalijimo santykį, porų skaičių arba rezervuotą maržą, o įvertinimo rekomendacija pasikeis kartu su juo. Įvertinimas yra biudžeto rezultatas, o ne paraiškos atributas.

Devyniuose laukuose nurodomi gamybos etapai, kuriuose paliekami įrašai: gaunamo pluošto ir gnybtų tikrinimas, skilimas ir valymas, jungties surinkimas su kontroliuojamu kietėjimu-, atskiros UPC ir APC poliravimo programos, automatinis galo-veido tikrinimas ir optinis bandymas, siekiant nustatyti įterpimo praradimą, grąžinimo ilgį, galutinį spalvų žymėjimą ir tęstinumą. Kurio iš tų įrašų verta reikalauti, priklauso nuo diegimo ir praktinių skirtumųFTTH, ODF ir duomenų centrų aplinkosnuspręskite, ar jums reikia-prekės ar paketinės statistikos.

Parašykite devynias eilutes. Nurodykite matavimo metodą ir susilpnėjimo laipsnį atskirai nuo grąžinimo nuostolių reikalavimo 4 eilutėje, nurodykite leidimo metus ir taikomą priėmimo taisyklę 5 eilutėje, nustatykite „polish“ tipą kaip kanalo -platų teiginį, o ne vieną elementą, apskaičiuokite ilgį pagal gaubtą ir reikalaukite SKU tempimo ir sulaikymo skaičių, o ne šeimai. Vien tai pašalina daugumą ginčų dėl pristatymo, kuriuos sukelia ši produktų kategorija.

Dėl kitų reikalaukite dokumentų, o ne garantijų. Galima įsigyti su užsakymu: duomenų lapai, -prekės arba -partijos bandymo įrašai su nurodytu matavimo metodu, įterpimo praradimo ir grąžinimo praradimo ataskaitos, pakavimo sąrašai ir atitikties sertifikatai. Jūs galitepaprašykite pavyzdžio, patikrinto pagal jūsų devynių{0}}eilučių specifikaciją, su paketinio bandymo įrašu. Išsiųskite devynis laukus ir mes atsakysime tuo pačiu formatu, įskaitant eilutes, kurias stumtume atgal. Visos specifikacijos parinktys ir tinkinimo laukai yra išvardytioptinio pluošto pigtail produkto puslapis.
