Kaip pasirinkti optinio pluošto skydelį arba ODF?

Pasirinkus optinio pluošto bloko skydelį -, dažnai vadinamą ODF arba optiniu paskirstymo rėmeliu -, retai reikia tik skaidulų skaičių suderinti su citatos eilute. Tikroje telekomunikacijų patalpoje, FTTH prieigos tinkle, įmonės LAN ar duomenų centre skydas taip pat turi pritvirtinti įeinantį kabelį, apsaugoti sujungimus, laikyti adapterius, nukreipti pataisų laidus, neštis aiškias etiketes ir palikti vietos augti. Supraskite šią informaciją neteisingai ir pigiai{4}}atrodantis skydelis tyliai kainuoja jums diegiant ir kiekvieną kartą atnaujinant.

Šis vadovas parašytas atsižvelgiant į optinio pluošto pasyviųjų komponentų parinkimą ir tiekimą FTTH, telekomunikacijų ir duomenų centrų projektams. Jame pateikiami sprendimai, kurie iš tikrųjų yra svarbūs vietoje - talpos, montavimo, adapterių, sujungimo ir kabelių valdymo -, o baigiasi pasirinkimo matricomis, RFQ kontroliniu sąrašu ir patikros kontroliniu sąrašu, kurį galite pakartotinai panaudoti įsigydami kitą kartą.

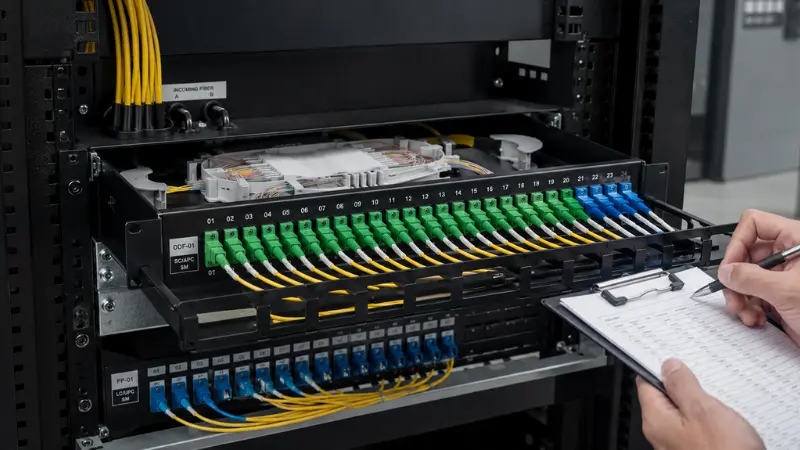

Kas yra optinio pluošto pataisų skydelis / ODF?

Šviesolaidžio skydelis yra skaidulų valdymo blokas, naudojamas optiniams pluoštams nutraukti, organizuoti, sujungti, sujungti ir apsaugoti. Jį rasite telekomunikacijų patalpose, duomenų centruose, FTTH prieigos tinkluose, įmonių tinkluose ir ryšių spintose.

Kasdienėje projektų kalboje „optinio pluošto skydelis“, „optinio skaidulos skydelis“, „ODF“ ir „optinio paskirstymo rėmelis“ dažnai vartojami pakaitomis. Mechaninė konstrukcija skiriasi, tačiau užduotis yra ta pati: kad šviesolaidžio jungtis būtų lengviau valdyti, išbandyti, prižiūrėti ir išplėsti. Jei norite išsamesnio suskirstymo, kur terminai skiriasi, šis anODF prieš pataisų skydelįšviesolaidinėse sistemose yra gera vieta pradėti.

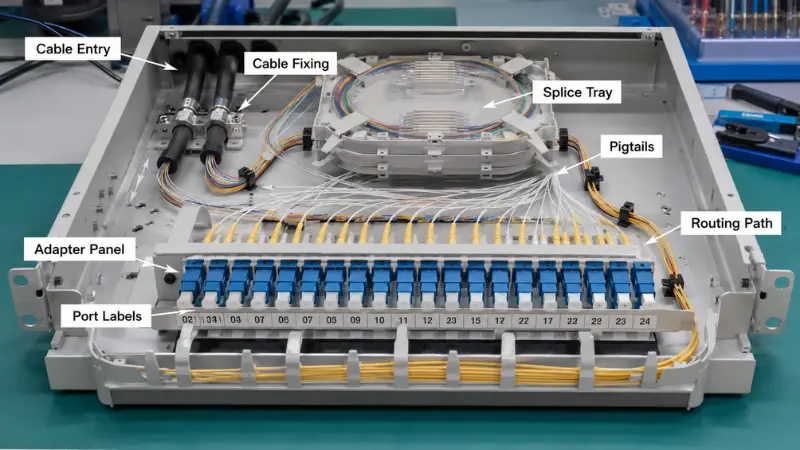

Įprastoje pluošto plokštėje yra keli elementai:

• -Adapterio plokštės, kuriose laikomos SC, LC, FC arba MPO jungtys
• -Sujungimo dėklai, apsaugantys suliejamus sujungimus ir kaupiantys pluošto perteklių
• -Prie įeinančio kabelio sujungtos skaidulos
• -Kabelių tvirtinimo taškai ir įvesties prievadai įtempimui sumažinti
• -Vidiniai maršruto keliai, išlaikantys lenkimo spindulį
• -Priekyje yra pataisos laido valdymo sritis
• -Prievado etiketės arba identifikavimas

•

Kodėl svarbu pasirinkti tinkamą pluošto pataisų skydelį?

Pataisymo skydelis paprastai sudaro mažą viso tinklo biudžeto dalį, tačiau ji turi didelį poveikį įrengimo kokybei ir ilgaamžiai priežiūrai vėliau. Svetainei tinkama plokštė leidžia montuotojams švariai nukreipti pluoštus, apsaugoti sujungimo taškus, kontroliuoti lenkimo įtempius ir greitai rasti bet kurį prievadą. Prastai parinktas sukuria perpildytą maršrutą, nepatogią priežiūrą, perstokusį pajėgumą ir netvarkingą pataisų lauką.

Prieš įsipareigodami sukurti modelį, jis turėtų atsakyti į tris paprastus klausimus: ar jis gali turėti tokį skaidulų skaičių, kurio jums dabar reikia, ar technikas gali jį be kovos įdiegti ir prižiūrėti, ir ar jis gali augti kartu su tinklu, o ne būti išardytas ir pakeistas? Jei atsakymas yra neigiamas, mažesnė lipduko kaina retai tai kompensuoja.

Pagrindiniai veiksniai, į kuriuos reikia atsižvelgti renkantis optinio pluošto skydelį

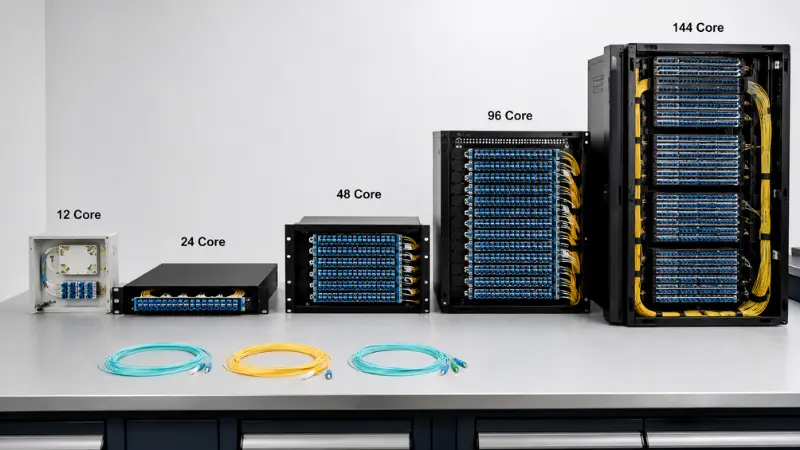

Pluošto skaičius ir prievado talpa

Skaidulų skaičius yra pirmasis skaičius, kurį tikrina dauguma pirkėjų. Įprastose ODF konfigūracijose veikia 12, 24, 48, 72, 96 ir 144 branduoliai. Nedidelis FTTH paskirstymo taškas gali būti tinkamas su 12- arba 24 branduolių sieninio tvirtinimo dėžute; telekomunikacijų kambarys arba įmonės branduolys dažnai patenka į 24 arba 48 branduolių stovo plokštes; ir didelio tankio duomenų centras arba stuburiniai taškai stumia link 96 arba 144 branduolių.

Klaida yra tiksliai nustatyti plokštės dydį pagal šiandienos skaidulų skaičių. Veikianti nykščio taisyklė yrasrovės skaidulos + laisvos talpos + stovo vieta: paimkite pluoštus, kuriuos dabar nutraukiate, pridėkite vietos nuorodoms, kurias galite pagrįstai numatyti, tada patikrinkite, koks jūsų stovo aukštis iš tikrųjų leidžia. Jei projekte apšviečiami 24 pluoštai, tačiau tikėtina, kad vieta padvigubės, 48 ​​branduolių skydas paprastai kainuoja daug pigiau nei darbas, kurį vėliau reikia pakeisti įrenginiu.

Kaip atskaitos taškas:

• Mažas prieigos taškas - 12 iki 24 branduolių
• Standartinis telekomunikacijų kambarys nuo - 24 iki 48 branduolių
• Didesnis paskirstymo taškas - 72 iki 96 branduolių
• Didelio{0}}tankio magistralinio tinklo arba duomenų centro - 96 branduolių ir daugiau

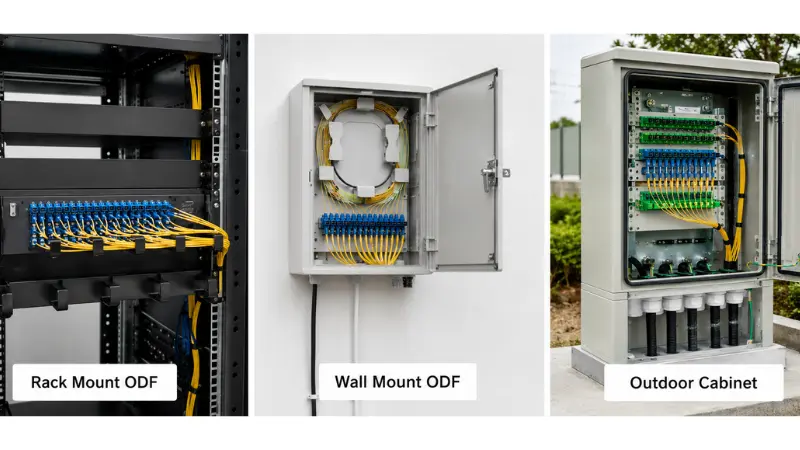

Montavimas ant stovo, sieninis arba išorinis montavimas

Diegimo aplinka labiau nei bet kas kita diktuoja plokštės formą. 19-colių ant stovo montuojamas skaidulinis skydelis tvarkingai patenka į standartinius stovus kartu su jungikliais, OLT ir perdavimo įranga, todėl jis dominuoja telekomunikacijų kambariuose ir duomenų centruose. Sieninis ODF tinka svetainėms, kuriose nėra stovo - FTTH prieigos taškai, nedidelių pastatų tinklai, koridoriaus paskirstymo taškai ir filialai. Lauko pluošto skirstomoji spinta skirta gatvių spintelėms ir pusiau lauke, kur sandarumas, mechaninis stiprumas ir kabelio įvadas yra daug svarbesni nei dėžutės kompaktiškumas ar tvarkingumas.

Prieš pasirinkdami pažymėkite vietą: 19-colių stovo viduje, ant sienos, telekomunikacijų spintelės viduje, lauko prieigos taške arba didelio-tankio duomenų centro eilėje. Jei skydas išeina į lauką, laikykitės apsaugos nuo patekimo kaip griežto reikalavimo, o ne maloniu--turėti - nurodytą IP reitingą, UV spinduliams atsparų korpusą ir tinkamas sandarias riebokšles, ir patvirtinti tai priešingai.sumontuotas jūsų vidaus ir lauko kabelis.

1U, 2U ar didesnis: stovo aukščio pasirinkimas

Stovo plokščių aukštis yra individualus sprendimas, o ne tik skaidulų skaičiaus funkcija. 1U optinio pluošto pataisų skydelis sutaupo daugiausiai vietos stove ir yra numatytasis duomenų centro eilučių, tačiau tas pats 1U, kuriame patogiai telpa 24 LC dvipusiai prievadai, gali jaustis ankšta, kai bandysite pridėti sujungimo dėklus ir nukreipti pataisų laidus priekyje. Padidinus iki 2U įsigysite darbo kambarį: gilesnius padėklus, lengvesnį laisvo pluošto suvyniojimą ir priekinį pleistrą, kuris neprieštarauja jums judant, papildant ir keičiant.

Paprastas būdas apsispręsti: pasirinkite 1U, kai tankis yra prioritetas, o skydelis dažniausiai yra iš anksto{1}}užbaigtas pataisymas; pasirinkite 2U arba didesnę, kai toje pačioje plokštėje taip pat turi būti lauko sujungimas, didesni kasos ryšuliai arba dažnas perkonfigūravimas. Vien tik prievadų skaičiavimas ir vietos, kurios šiems prievadams reikia už ir prieš adapterius, ignoravimas yra viena iš dažniausiai pasitaikančių dydžio klaidų.

Fiksuotas tipas vs stumdomas tipas

Stovo plokštės yra fiksuotos ir stumdomos. Fiksuoto stovo tvirtinimo skydelis yra paprastesnis, tvirtesnis ir paprastai pigesnis - protingas pasirinkimas, kai pluoštai nustatomi vieną kartą ir retai liečiami. Stumdomas skydelis traukiamas į priekį ant bėgių, todėl technikas gali pasiekti sujungimo dėklus, adapterius ir vidinį maršrutą nieko neišardydamas.

Kompromisas- yra tikri pinigai, palyginti su realiu laiku. Svetainėse, kuriose prievadai dažnai perkonfigūruojami, slankiojantis dėklas leidžia dirbti su jungtimis nenuimant viso skydelio nuo stovo, o tai, esant užimtam rėmui, pusvalandį gali paversti keliomis minutėmis. Mažai-liečiamai nuorodai, kuri bus nepaliesta daugelį metų, fiksuotas skydelis yra geresnė vertė. Pasirinkite slydimą, kai dažnai atliekama priežiūra, bandymai ar atnaujinimai; pasirinkti fiksuotą, kai jos nėra.

Adapterio tipas: SC, LC, FC arba MPO

Adapteris turi atitikti jungtis, jau esančias jūsų tinkle, todėl tai yra sprendimas, kurį patvirtinate dėl kabelio, kojelių ir įrangos prievadų, o ne spėliojate.

SC adapteriai išlieka FTTH, FTTx ir telekomunikacijų prieigos arkliu. Naudojant PON ir FTTH, SC/APC yra įprastas pasirinkimas, nes kampinis 8{2}}laipsnio galas atspindi išsklaidytą šviesą atgal į apvalkalą, o ne į šerdį, todėl grąžinimo nuostoliai yra maži – būtent tai, ko reikia pasyviesiems optiniams skirstytuvams. SC/UPC rodomas kitose standartinėse nuorodose, kur toks kampas nereikalingas. Poliravimas nėra keičiamas: APC derinamas tik su APC, o APC įvorės prispaudimas prie UPC sugadina abu. Jei lenkiškas klausimas jums naujas, įjunkite šį paaiškinimąPC, UPC ir APC skirtumaiaiškiai išdėsto. Grąžinimo praradimas ir įterpimo praradimas yra klasifikuojami pagalIEC šviesolaidinio sujungimo standartai, kuri yra nuoroda, kurią turėtų atsekti tiekėjo duomenų lapas.

LC adapteriai dominuoja duomenų centruose ir didelio{0}}tankio įrangoje, nes LC jungtis užima maždaug pusę SC. Šis dydžio skirtumas yra visa esmė: LC dvipusis skydelis į tą patį 1U talpina daug daugiau prievadų nei SC skydelis, o tai svarbu, kai ginčijamasi dėl kiekvieno stovo. Dauguma jungiklių ir siųstuvų-imtuvų prievadų - SFP, SFP+, QSFP pertraukų - baigiasi LC, todėl skydelis dažniausiai seka įrangą.

FC adapteriai su sriegine mova vis dar rodomi kai kuriose telekomunikacijų, bandymo ir matavimo arba senose pozicijose, kur jungties varžtas{0}}atspari vibracijai. MPO / MTP adapterių plokštės vėl yra kitos kategorijos: jie turi 8, 12 arba 24 skaidulų viename žiede ir yra sukurti tam, kad būtų praktiškas didelio -tankio ir iš anksto užbaigtų kabelių, tiekimo magistralių-ir-kasečių sistemos duomenų centre. Jei sveriate tankio variantus, kad būtų galima naudoti tankią konstrukciją, šis praktinis vadovaslyginant LC su MTP/MPOpirmiausia verta perskaityti.

Prieš užsakydami, susitvarkykite keletą dalykų: jungties tipas (SC, LC, FC, ST, MPO/MTP); poliravimas (UPC arba APC); simplex, dvipusis arba keturkampis adapteris;vieno-režimo arba kelių režimų(jų negalima maišyti nuorodoje); ir ar skydas pristatomas pakrautas su adapteriais ir košėmis, ar plikas. Greitas sprendimo būdas:

• PasirinkiteSC/APCPON, FTTH ir daugumos prieigos paskirstymui.
• PasirinkiteLC, paprastai dvipusis, kai prievado tankis arba jungiklio{0}}pusė galia lemia dizainą.
• PasirinkiteFCtik tada, kai nurodyta srieginė,{0}}vibracijai atspari sąsaja.
• PasirinkiteMPO/MTPstuburiniams kamienams ir iš anksto{0}}užbaigtiems didelio- tankio kabeliams.

Įkeltas ir neiškrautas pataisų skydelis

Vienas pirkėjus užklumpančių klausimų – ar skydas atvykstapakrautasarbaiškrautas. Pakrautas pluošto pataisų skydelis pateikiamas su adapteriais ir dažnai iš anksto-įdiegtais kotais, todėl lauko komandai belieka sujungti ir užtaisyti. Neapkrautas skaidulų bloko skydelis yra tuščia važiuoklė: adapterio plokštes ir košeles pridedate patys, o tai suteikia lankstumo maišyti jungčių tipus arba keisti konfigūraciją, tačiau prailgina surinkimo vietoje laiką.

Pasirinkite apkrautą skydelį, kai jungties tipas yra fiksuotas, tūriai kartojami ir norite sumažinti darbo sąnaudas lauke. Pasirinkite iškrautą, kai projekte vis dar yra atvirų kintamųjų - skirtingų šlifavimo tipų įvairiose svetainėse, perėjimas tarp jungties standartų arba noras turėti vieną važiuoklę ir užpildyti ją pagal poreikį. Jei vis dar sprendžiate, kaip tie pluoštai bus nutraukti, šis palyginimasgreitos jungtys nuo lydymosi sujungimoyra naudingas draugas. Bet kuriuo atveju citatoje nurodykite, kad tiekėjas yra įkeltas arba neįkeltas, nes vien „patch skydelis“ nepasakys, kas yra dėžutėje.

Sujungimo reikalavimas ir sujungimo dėklo dizainas

Kai kurios plokštės užtaiso tik iš anksto{0}}užbaigtus kabelius; kiti turi sujungti gaunamą skaidulą. Jei optinis kabelis turi būti sujungtas su košelėmis vietoje, skydui reikia pakankamai sujungimo padėklų, sujungimo movų ir saugyklos, kad būtų galima suvynioti pluoštą be tvirtų lenkimų. Pavyzdžiui, laisvo vamzdžio lauko kabelis atneša ilgus buferinius vamzdžius, kuriems reikia kur pastatyti, todėl tvarkingam vidaus kabeliui tinkamas padėklas gali būti perkrautas lauke.

Dėklo talpa yra detalė, kurią žmonės praleidžia. Viename dėkle paprastai telpa fiksuotas sandūrų ir apsauginių movų skaičius; viršija jį ir technikai pradeda krauti pluoštus, todėl vėlesnė priežiūra tampa apgailėtina ir kyla pavojus, kad sujungimai, kuriuos bandote apsaugoti. Patvirtinkite, kiek pluoštų bus sujungta, ar jiems užteks padėklų su šiek tiek atsarginių dalių, arkošėsyra įtrauktos arba užsakomos atskirai, o dėklas vis tiek pasiekiamas, kai skydelis yra pilnas. Jei norite fono apie patį sujungimą, paaiškinama šioje apžvalgojesintezės sujungimo tikslas.

Iš anksto užbaigtiems kabeliams sujungimo dėklai gali būti nereikalingi, todėl dėmesys nukreipiamas į adapterio plokštes, kabelio tvirtinimą ir priekinio-pusinio laido nukreipimą.

Kabelio įvedimas, maršrutas ir lenkimo spindulys

Pakankamai prievadų nėra tas pats, kas geras skaidulų valdymas. Skydas taip pat turi leisti kabeliams ir pataisų laidams patekti, nukreipti ir išeiti be kovos. Pirmiausia patikrinkite įėjimo kryptį pagal svetainę - kai kurios plokštės ima laidą iš galo, kitos iš šono arba viršaus, o lauko spintelėms reikia sandarių riebokšlių. Stovo plokštės turi turėti tvirtinimo tašką ir sumažinti įtempimą, kad įeinančio kabelio svoris niekada netemptų sujungimų.

Viduje pluoštams turi būti aiškus kelias, o pataisos laidai neturi užblokuoti prieigos prie adapterių ar padėklų. Maršrutizuojant taip pat turi būti atsižvelgiama į lenkimo spindulį: lenkiant pluoštą griežčiau nei nominalus minimalus dydis padidina įterpimo nuostolius ir laikui bėgant stiklas gali įskilti. Užuot pasitikėję kažkur perskaitytu skaičiumi, laikykitės kabelio ir jungties gamintojo nurodyto minimalaus lenkimo spindulio - lenkimo-nejautrios skaidulos, nurodytosITU-T G.657rekomendacija toleruoja griežtesnį maršrutą, tačiau specifikacijų lapas yra autoritetas, o ne spėlionės. Skydas, kuris puikiai valdo tai, suteikia tvirtinimo taškus, sklandų vidinį maršrutą, laisvą saugyklą, švarų atskyrimą tarp įeinančio kabelio irpataiso virveles, ir vietos, kur iš tikrųjų galite atlikti techninę priežiūrą.

Ženklinimas ir būsima plėtra

Ženklinimas yra ignoruojamas perkant, o tada tampa labai svarbus, kai pirmą kartą kas nors turi atsekti grandinę esant slėgiui. Aiškus prievado identifikavimas leidžia technikui išbandyti nuorodą, išskirti gedimą ir netraukti netinkamo pataisos laido -, o ant didelio rėmo prastas ženklinimas tyliai prailgina kiekvieną techninės priežiūros skambutį ir sukuria realią riziką atjungti tiesioginę paslaugą.

Išsiplėtimas yra antroji pusė. Jei pirmąją dieną naudojamas kiekvienas prievadas, kitas aptarnavimo prašymas reiškia kitą skydelį, daugiau vietos stove ir daugiau kabelių. Palikus atsargines adapterio vietas arba pasirinkus skydelį su modulinėmis adapterio plokštėmis, daug lengviau padidinti talpą arba pakeisti jungčių tipus atnaujinimo metu, o ne pradėti iš naujo.

Palyginti optinio pluošto plokščių tipai

Greitas atrankos vadovas: kurį ODF turėtumėte pasirinkti?

Aukščiau nurodyti veiksniai sąveikauja, todėl čia pateikiamas sutrumpintas vaizdas, kuriame bendri projektų scenarijai priskiriami protingai numatytai būklei. Laikykite jį kaip atskaitos tašką ir pritaikykite savo stelažo vietą bei įrangos sąsajas.

Praktiniai atrankos pavyzdžiai

1 pavyzdys: mažas FTTH paskirstymo taškas

Įsivaizduokite šaligatvio arba rūsio paskirstymo tašką, maitinantį abonentų grupę iš PON. Įvedami nuleidimo ir paskirstymo kabeliai, skaidulos sujungiamos į juosteles, o abonentinės linijos sutvarkomos. Čia paprastai pakanka 12 arba 24 branduolių ant sienos tvirtinamo ODF, kuriame yra SC/APC adapteriai, kad padalituvo tiekimo grąžinimo nuostoliai būtų maži. Suvaržymai yra fiziniai: ribota sienelės erdvė, nuleidžiamas kabelis, kuriam reikia tinkamo įtempimo, ir pakankamai aiškus ženklinimas, kad kitas technikas galėtų rasti tinkamą abonentą neatsekdamas kiekvieno pluošto. Įsitikinkite, kad dėžutėje yra sujungimo dėklas, kurio dydis atitinka skaičių, ir kadPLC skirstytuvasšėrimas yra įtrauktas į skaidulų biudžetą. Norėdami gauti platesnį PON modelio dalių sąrašą, taiFTTH pasyviųjų komponentų pirkimo vadovasyra naudinga nuoroda.

2 pavyzdys: Duomenų centro 1U stovo įrengimas

Duomenų centro eilutėje stovo vietos yra nedaug, o prievadų tankis galioja. Beveik visada skydelis yra 19 colių, jei įmanoma, 1U, užpildytasLC dvipusiai adapteriaiarba MPO/MTP magistraliniam{0}}ir-kasetiniam kabeliui. Dauguma nuorodų yra iš anksto-nutrauktos, todėl sujungimas yra retas, todėl dėmesys perkeliamas į švarų priekinį pataisos lauką, tikslų ženklinimą ir modulinį išdėstymą, leidžiantį vėliau pridėti kasetes. Stumdomas 1U skydelis čia užsitarnauja savo vietą: kai technikas turi iš naujo-užtaisyti gyvą eilę, skydelio traukimas į priekį sumuša aklai darbą už adapterių. Nenustatykite vien tik pagal prievadų skaičių - patikrinkite, ar yra pakankamai vietos pataisymo laidams pritvirtinti prieš visiškai pakrautą skydelį.

3 pavyzdys: Telekomunikacijų kambarys su sujungimo reikalavimu

Kai lauko optinis kabelis patenka į telekomunikacijų patalpą ir turi būti sujungtas su kišenėmis, ant stovo montuojamas ODF su tinkamais sujungimo padėklais yra tinkamas įrankis. Kabelį reikia pritvirtinti ir sumažinti įtampą prie įėjimo, įžeminti bet kurį metalinį tvirtumo elementą, jei to reikalauja kabelio konstrukcija, apsaugoti nuo sujungimo ir pakankamai vietos, kad ritė būtų laisva be įtemptų posūkių. Talpa čia paprastai yra 24, 48 ar daugiau branduolių, SC arba LC adapteriai parenkami taip, kad atitiktų transmisiją arba OLT sąsają, ir galinis arba šoninis įėjimas, kad atitiktų stovo išdėstymą. Jei skaičius ar techninės priežiūros dažnis yra didelis, darbo patalpoje perėjimas nuo 1U iki 2U atsiperka. Pakrauti skydelio - adapteriai ir iš anksto{9}}įtaisyti kotai, a24 branduolių dėžutė su sujungimo padėklustyle build - sutrumpina lauko darbus; neapkrauta važiuoklė keičia tai lankstumu.

Dažnos klaidos, kurių reikia vengti

Renkantis tik pagal skaidulų skaičių

48 branduolių skydelis automatiškai nėra geresnis už 24 branduolių. Jei vidinis maršrutas yra ankštas arba dėklai sunkiai pasiekiami, didesnis skaičius reiškia, kad jums bus sunkiau įdiegti. Pasverkite talpą kartu su stovo aukščiu, adapterio tipu, dėklo vieta ir maršruto išdėstymu.

Nepaisoma prieigos prie priežiūros

Kai kurios plokštės atrodo kompaktiškos, o sudėjus jas apgailėti. Jei priekinė prošvaisa yra maža, fiksuota plokštė apsunkina kiekvieną būsimą pakeitimą; kur nuorodos dažnai perkonfigūruojamos, stumdomas tipas paprastai sutaupo daugiau nei kainuoja.

Jungčių tipų maišymas be plano

SC, LC, FC ir MPO nėra keičiami, taip pat APC ir UPC poliravimo priemonės. Prieš užsakydami patvirtinkite kabelio, siųstuvo-imtuvo, OLT, jungiklio ar perdavimo įtaiso naudojamą jungtį ir poliravimą, kitaip jums priklausys skydas, kuris negali susieti su tinklu.

Pamiršus apie būsimą plėtrą

Visiškai užimtas skydelis pirmą dieną yra problema, atidedama, o jos neišvengiama. Rezervuokite atsarginius prievadus arba pasirinkite modulinį dizainą, kai tikėtina, kad tinklas augs.

Su vaizdu į kabelio įvedimo kryptį

Jei įrašas neatitinka svetainės - gale, šone, viršuje arba apačioje -, diegimas tampa netvarkingas, o įtempimo sumažinimas retai patenka ten, kur reikia. Patvirtinkite kryptį prieš stovą arba sienos išdėstymą priekyje.

Ką pasakyti tiekėjui prieš pateikdami užklausą dėl kainos

Tiksli citata priklauso nuo kelių specifikų. Išsiųskite juos ir tiekėjas galės rekomenduoti tinkamą skydelį, užuot pasirinkęs pigiausią standartinį modelį:

• Taikymas - FTTH, duomenų centras, telekomunikacijų kambarys, įmonės LAN arba lauko spinta
• Montavimo tipas - stovo laikiklis, sieninis arba išorinis
• Stovo dydis - 19-col. ir 1U, 2U arba tinkintas aukštis
• Skaidulų skaičius - 12, 24, 48, 72, 96, 144 ar kt.
• Adapterio tipas - SC, LC, FC, ST, MPO/MTP
• Lenkų - UPC arba APC
• Šviesolaidžio tipas - vienmodis- arba daugiamodis
• Sujungimas - su sujungimo padėklais arba be jų
• Pakrautas arba nepakrautas skydelis
• Kabelio įvedimo kryptis
• Pigtail ir pataiso laido reikalavimai
• Ženklinimo ir pakavimo poreikiai
• Numatoma plėtra ateityje

Patikrinimo kontrolinis sąrašas: skydelio patikrinimas atvykus

Kai skydai atvyksta, greitai gaunamas patikrinimas apsaugo nuo sielvarto vietoje. Be akivaizdaus skaičiaus, patvirtinkite informaciją, kurią tiekėjai retkarčiais apkarpo, kad pasiektų kainą:

• Adapterio skaičius ir tipas atitinka užsakymą, o poliravimas (APC arba UPC) yra teisingas
• Jei pakrautas, košės yra tinkamos jungties, ilgio ir pluošto tipo ir švariai sėdi
• Sujungimo padėklai yra sutartu kiekiu, su rankovėmis ir laisvumo
• Korpuso medžiaga ir apdaila atitinka lauko įrenginių specifikacijas -, patikrinkite sandarumą ir IP reitingą
• Kabelių riebokšliai, montavimo rinkinys, etiketės ir priedų paketas yra dėžutėje
• Įdėjimo praradimo ir grąžinimo praradimo testo duomenys pateikiami ten, kur buvo žadėta

Jei konstrukcijoje yra užbaigimo įranga tame pačiame stove, ši apžvalga tęsiamaįrengiant pataisų skydelį ir jungiklįapima{0}}svetainės seką.

Dažnai užduodami klausimai

Išvada

Tinkamas optinio pluošto skydelis atitinka daug daugiau nei skaidulų skaičius. Jis tinka diegimo aplinkai, jūsų tinklo jau naudojamai jungtims ir poliravimui, sujungimo metodui, kabelio įvadui, maršruto vietai, jo priežiūros būdui ir vietai, kurioje jis paliekamas augti. Nedidelę FTTH svetainę puikiai aptarnauja kompaktiškas sieninis laikiklis ODF; duomenų centras yra linkęs į didelio-tankio LC arba MPO stovo skydelį; telekomunikacijų kambarys, kuriame naudojamas lauko kabelis, paprastai nori stovo ODF su tinkamais padėklais ir kabelių valdymu.

Apibrėžkite aplinką ir pagrindinius parametrus prieš užsakydami, pasidalykite jais su tiekėju ir patikrinkite skydelį, ar jie atitinka juos atvykus. Ši disciplina sukuria skydelį, kurį lengviau įdiegti, lengviau prižiūrėti ir kuris yra patikimas visą tinklo eksploatavimo laiką.
