MDU Fiber Complete kabelių vadovas

Kas yra MDU? (Koncepcija)

MDU reiškia Multi{0}}Dwelling Unit. Telekomunikacijų ir tinklų pramonėje šis terminas reiškia pastatą, kuriame yra keli nepriklausomi namų ūkiai. Įprasti pavyzdžiai yra daugiabučiai namai, studentų bendrabučiai, viešbučiai ir biurų pastatai.

Sąvokos MDU šviesolaidis arba MDU šviesolaidis reiškia šviesolaidžio-į-namų-tinklų (FTTH) diegimą šiuose daugiabučiuose -namų ūkiuose. Tai kitoks diegimo būdas nei atskirų namų kabelių (SDU, vieno{5}}gyvenamo vieneto) diegimo būdas:

Suvokę pagrindinę koncepciją, kas yra MDU telekomunikacijų srityje, dabar geriau suprantame, kaip įdiegti konkretų MDU šviesolaidžio diegimo sprendimą.

Kokias problemas šis vadovas gali išspręsti?

Tai praktinis pluošto MDU projekto vadovas. Nesvarbu, ar esate tinklo inžinierius, planuojantis MDU šviesolaidžio projektą, / pirkimo agentas, kuris turi suprasti MDU reikšmę telekomunikacijų srityje / nekilnojamojo turto valdytojas, norintis suprasti, ką MDU reiškia telekomunikacijų srityje

Arba tiesiog technologijų entuziastas, norintis perprasti MDU kabelių laidavimo principus, čia rasite naudingos MDU projekto informacijos.

naudosiuEvolux Fiber gaminiaikaip pavyzdžius, nes mūsų produktų linija apima pagrindinę MDU kabelių įrangą: šviesolaidines jungtis, jungiamuosius laidus, PLC skirstytuvus, gnybtų dėžutes ir adapterius{0}}tai yra būtent dažniausiai naudojami pasyvieji komponentai MDU šviesolaidžio instaliacijoje.

Kokios strategijos turėtų būti taikomos skirtingų dydžių MDU?

Prieš pradedant diegti strategiją, labai svarbu suprasti savo MDU dydį, nes diegimo metodai skiriasi. Tai nustato, kiek skirstytuvų, gnybtų dėžučių ir šviesolaidinių kabelių jums reikia. MDU telekomunikacijų projektai yra suskirstyti į tris tipus pagal aukštų ir namų ūkių skaičių:

Kaip atrodo MDU Fiber tinklas?

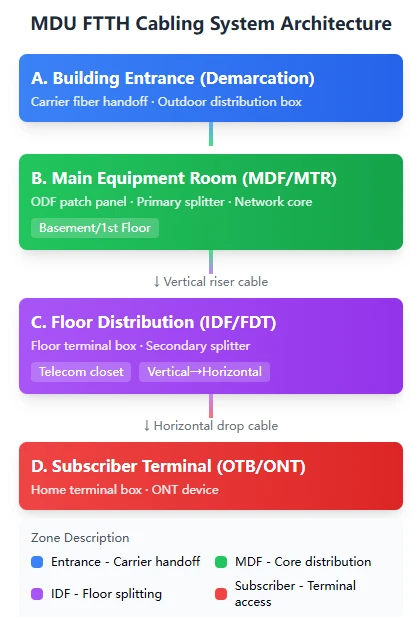

Čia yra diagrama, kuri padės suprasti: Visas MDU šviesolaidinis tinklas susideda iš keturių zonų, besitęsiančių nuo operatoriaus galo iki namų savininko galo:

MDU šviesolaidžio montavimo užduotis yra sujungti šias keturias zonas naudojant atitinkamą įrangą.

Kokia konfigūracija reikalinga pagrindinei įrangos patalpai?

Ar prisimenate savo MDU dydį? Tada galime pradėti suprasti, kaip sukonfigūruoti atitinkamą pagrindinę įrangos kambarį. Pagrindinė įrangos patalpa pirmiausia atsakinga už išorinį šviesolaidinį užbaigimą, pagrindinį maršruto parinkimą ir paskirstymą, o tai turi įtakos bendram tinklo pajėgumui ir mastelio keitimui. Aš išvardijau tinkamus produktus tiesiogiai jūsų nuorodai:

„Evolux Fibre“ rekomenduojamos įrangos konfigūracija

ODF (Optical Distribution Frame) yra pagrindinė pagrindinės įrangos kambario įranga. „Evolux“ ODF plokštės turi keletą dėmesio vertų ypatybių: tvarkinga išvaizda, pagrįsti laidai, lengva rasti ir paprastas montavimas, -tai ypač svarbu atliekant vėlesnę priežiūrą.

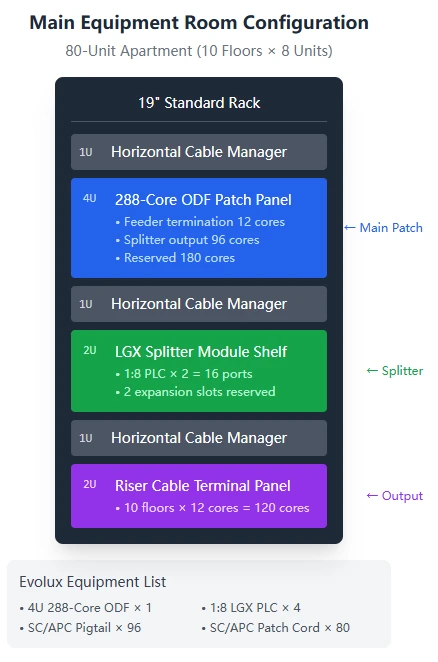

Konkretus pavyzdys iš „Evolux“: 80-vnt. vidutinio aukščio daugiabučio konfigūracijos schema

Jei jūsų projektas taip pat yra 10 aukštų pastatas, kuriame yra 8 vienetai viename aukšte, iš viso 80 vienetų, tada pagrindinę įrangos kambarį galima sukonfigūruoti taip:

Sprendime naudotos įrangos sąrašas:·

• 4U 288-pagrindinis ant stovo montuojamas ODF × 1
• 1:8 LGX PLC skirstytuvas × 4 (2 naudojami, 2 budėjimo režime)
• SC/APC košė 1m × 96
• SC/APC pataisos laidas 2m × 80
• 1U horizontalus kabelių valdymo stovas × 3

Kas yra PLC optinis skirstytuvas? Kaip jis naudojamas MDU?

Operatoriai gali teikti tik 1–2 šviesolaidžius (atitinkančius 1–2 PON prievadus) arba ribotą skaidulų skaičių, tačiau mums reikia sujungti dešimtis ar net šimtus namų ūkių. Šiuo atveju šiai problemai išspręsti naudojamas optinis skirstytuvas „vieną paverčiant daugybe“. PLC optinis skirstytuvas naudoja optinių bangolaidžių principą, kad "vienodai padalitų" šviesos spindulį į kelis pluoštus. Pavyzdžiui, 1:8 skirstytuvas turi 1 įvestį ir 8 išėjimus, kurių kiekviena išvestis turi maždaug 1/8 pradinio signalo stiprumo.

Skirtinguose taikymo scenarijuose reikia naudoti skirstytuvus su atitinkamais paketų tipais:

Padalijimo santykio atskaitos lentelė:

Ar turėtumėte pasirinkti vieno{0}}pakopų ar dviejų{1}}pakopų padalijimą?

Vieno{0}}pakopio padalijimas apima didelio skirstytuvo (pvz., 1:32) pastatymą rūsyje, tiesiogiai padalijant pluoštą kiekvienam namų ūkiui į 32 kelius. Šis metodas yra paprastos struktūros ir turi mažiau padalijimo taškų, tačiau kabeliai yra sudėtingi dėl padidėjusio šviesolaidinių kabelių skaičiaus.

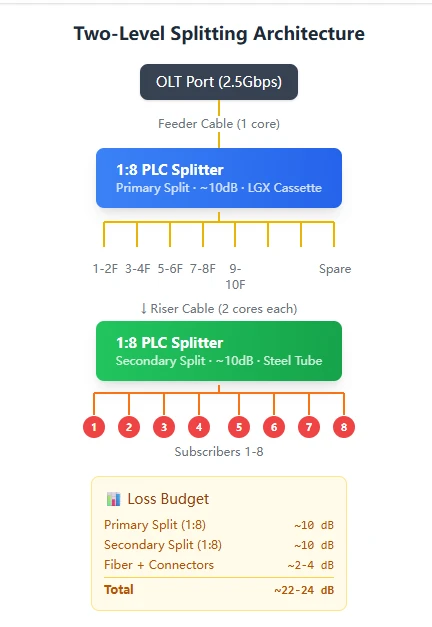

Dviejų{0}}etapų padalijimas apima 1:8 skirstytuvo pastatymą rūsyje, o po to kitą 1:8 skirstytuvą kiekviename aukšte, efektyviai aptarnaujantį 8 x 8=64 namų ūkį. Šis metodas reikalauja mažiau šviesolaidinių kabelių ir yra lankstesnis, tačiau papildomas padalijimo etapas padidina skaidulų nuostolius maždaug 10 dB.

MDU, kuriuose yra daugiau nei 30 namų ūkių, rekomenduojame dviejų{1}}pakopų padalijimą. Tai yra pagrindinis MDU pluošto diegimo metodas.

Kaip išsirinkti gnybtų dėžutę?

Grindų laidų sritis yra vertikalių stuburinių optinių kabelių ir horizontalių nuleidžiamųjų kabelių „susikirtimo taškas“,{0}}optiniai kabeliai stove „nutūpia“ čia, o tada išsišakoja į kelis optinius kabelius, jungiančius kiekvieną namų ūkį.

Vidinės terminalų dėžutės

Neperšlampamos lauko gnybtų dėžutės

Jei telekomunikacijų spinta drėgna arba paskirstymo taškas yra lauke, naudokite vandeniui atsparius tipus:

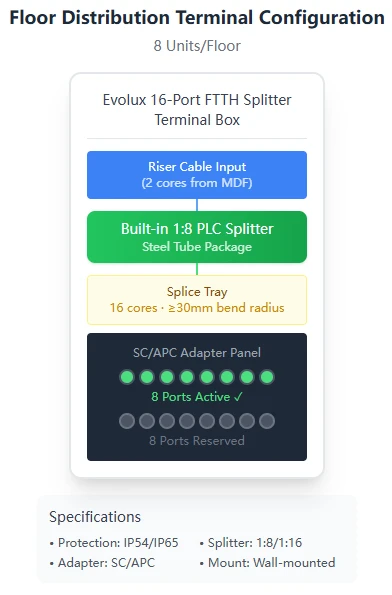

Grindų gnybtų dėžutės montavimo schema:

Kaip pasirinkti šviesolaidinį kabelį? Koks tipas turėtų būti naudojamas skirtingose ​​vietose?

Renkantis MDU kabelį reikia atsižvelgti į įrengimo vietą, branduolių skaičiaus reikalavimus ir antipireno{0}} įvertinimą. Įvairiose srityse naudojami įvairių tipų šviesolaidiniai kabeliai:

Riser stuburiniai kabeliai

Horizontalūs paskirstymo kabeliai

Nuleidimo kabelis

Atlieka MDU reikalingas šviesolaidinis G657 kabelis namų įrengimui?

G657 serija yra „lenkimui nejautrus pluoštas“, o tai reiškia, kad jis gali veikti labai mažu lenkimo spinduliu nepadidindamas nuostolių. Dėl to jis puikiai tinka prieškambario kampams ir ankštiems vamzdžių posūkiams.

Kur yra optinio pluošto gnybtų dėžutė?

Šviesolaidinio gnybtų dėžutė yra paskutinė stotelė, kurioje šviesolaidiniai kabeliai pasiekia naudotojo namus{0}}čia prijungtas optinis modemas (ONT).

Namų terminalo dėžutės pasirinkimas

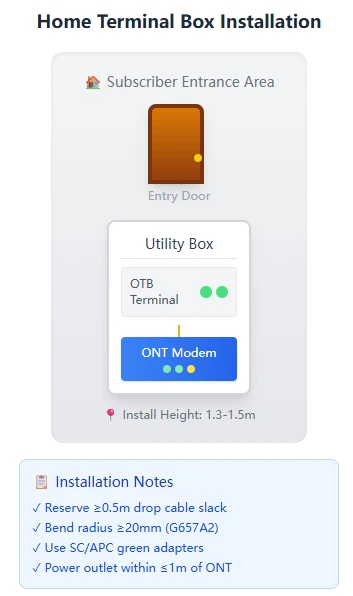

Diegimo vieta ir pagrindinių taškų schema:

Šviesolaidinės jungtys ir adapteriai: šie maži priedai yra labai svarbūs

MDU šviesolaidiniuose tinkluose jungtys ir adapteriai, nors ir mažo dydžio, naudojami dideliais kiekiais ir atlieka lemiamą vaidmenį{0}}jie yra atsakingi už „plug{1}}and-play“ ryšį tarp optinių skaidulų.

Įprasti jungčių tipai

Rekomenduojame nuosekliai naudoti SC/APC su žaliomis jungtimis. Tai padės išvengti neteisingo įdėjimo.

O kaip dėl didelių MDU?

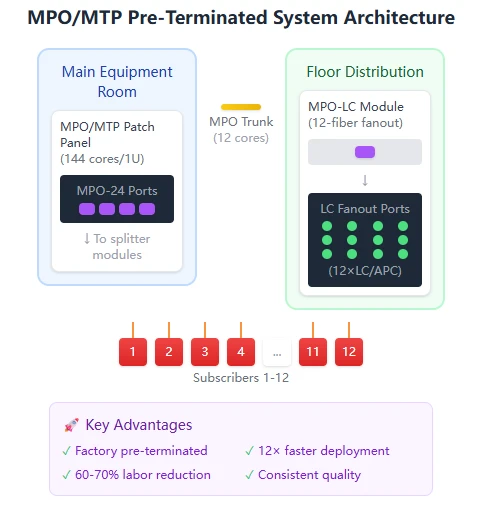

Galime naudoti didelio{0}}tankio MPO/MTP sprendimą:

Dideliems MDU šviesolaidžio projektams, kuriuose yra daugiau nei 200 vartotojų, tradicinės vieno šerdies{1}}jungtys yra pernelyg neveiksmingos. „Evolux“ MPO/MTP sprendimas gali žymiai pagerinti diegimo efektyvumą.

MPO/MTP pataisų skydelio specifikacijos

MPO iš anksto baigtų{0}}sistemų pranašumai:

Apie Evolux Fiber

Shenzhen Evolux Fiber Co., Ltd., įkurta 2013 m., daugiausia dėmesio skiria šviesolaidinio ryšio produktų tyrimams ir plėtrai bei gamybai.

Pagrindinės produktų linijos:

• Šviesolaidinės jungtys
• Patch laidai
• Piktailiai
• Skirstytuvai
• Terminalų dėžutės
• Adapteriai
• MPO/MTP
• Didelio{0}}tankio produktai

Šie produktai apima visus pasyvaus ryšio poreikius MDU šviesolaidžio inžinerijai.
