MPO/MTP kasetės duomenų centro kabeliuose: tipai, poliškumas ir pasirinkimo vadovas

Duomenų centro audiniai tampa tankesni ir greitesni. Kai spintelės prisipildo, o nuorodos juda nuo 10 G iki 40 G, 100 G ir toliau link 400 G, paleidus atskirus taškus-į-dvipusius trumpiklius, - užpildomi takai, ženklinimas sugenda, o kiekvienas judesys ar papildymas tampa medžiokle per palaidų laidų pluoštą. Šiai problemai išspręsti sukurta MPO/MTP kasetė.

MPO / MTP kasetė paima didelio-pluošto-skaičiuko masyvo kamieną ir išskiria jį į pažįstamus LC arba SC prievadus, į kuriuos iš tikrųjų prijungiami jūsų jungikliai ir serveriai. Tinkamai atliktas, tai suteikia didelio-tankio pataisymą, kuris greitai įdiegiamas, nuspėjamas prižiūrimas ir paruoštas perkelti. Šiame vadove paaiškinama, kas yra šie moduliai, kokius tipus ir konfigūracijas matysite, kaip veikia poliškumas, kur jie tinka ir kaip išsirinkti vieną neužsakant netinkamos dalies. Jei vis dar svarstote masyvo jungtis prieš dvipusį ryšį, mūsų apžvalgaLC ir MTP/MPO didelio{0}}tankio modeliuoseyra naudingas draugas.

Kas yra MPO / MTP kasetė?

MPO/MTP kasetė yra iš anksto-įjungtas, stelažas-montuojamas šviesolaidžio modulis. Galinėje dalyje yra vienas ar daugiau MPO / MTP masyvo adapterių - magistralinė sąsaja -, o priekyje yra eilė LC (dažniausiai dvipusio) arba SC adapterių pataisymui. Korpuso viduje trumpa juostelė arba furkacija priskiria kiekvieną pluošto vietą masyve su konkrečiu priekiniu{6}}šoniniu prievadu.

Šis vidinis žemėlapis yra visa esmė: jis fiksuojamas gamykloje ir išbandomas prieš išsiunčiant, todėl ryšys tarp galinio masyvo pozicijų ir priekinių prievadų yra nuspėjamas. Dėl to nuspėjamumas taip pat yra priežastis, kodėl poliškumas (aprašytas toliau) turi būti suplanuotas kaip sistema, o ne fiksuotas vietoje. Įprastu išdėstymu galinis MPO/MTP prievadas nukreipia į didelio-pluošto-skaičiuko pagrindinį magistralinį kamieną, o priekiniai LC arba SC prievadai suteikia įrangai švarią standartinę sąsają.

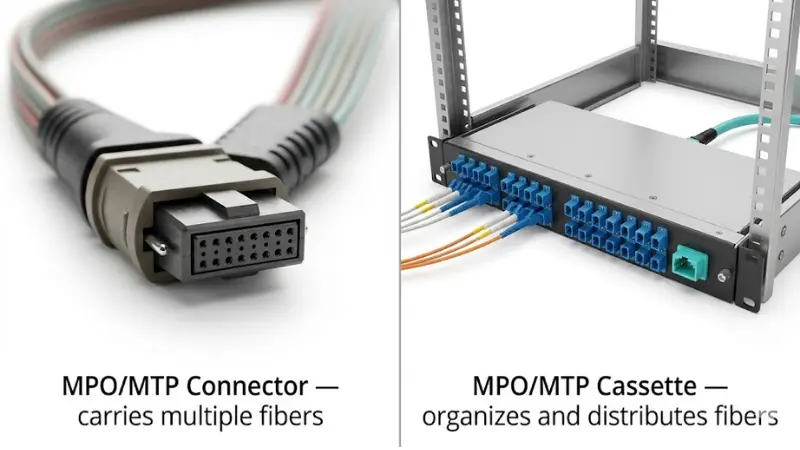

MPO / MTP jungtis prieš MPO / MTP kasetę

Šie du terminai vartojami laisvai, tačiau jie nėra tas pats dalykas.

AnMPO jungtis(Multi{0}}Fiber Push-On) yra pati jungtis: vienas korpusas, laikantis kelis skaidulus tikslioje MT įvorėje su kreipiamaisiais kaiščiais, apibrėžiančiais vyrišką (prisegtą) arba moterišką (atsegtą) sąsają. MTP yra registruota, didesnės -tolerancijos MPO jungties versija iš US Conec; pagalUS Conec DUK, MTP prekės ženklas sukurtas taip, kad pagerintų optinį ir mechaninį našumą, tačiau išliktų standartus{0}}atitinkantis MPO. Abu yra apibrėžti tais pačiais suderinamumo standartais - IEC 61754-7 ir TIA-604-5 (FOCIS 5), kaipFluke Networks apibendrina- taigi visos MTP jungtys yra MPO jungtys, bet ne kiekvienas MPO yra MTP.

Kasetė yra patalpintas modulis, kuriame yra jungtis, vidinis skaidulų maršrutas ir priekiniai adapterio prievadai. Paprasčiau tariant: jungtis neša pluoštus, o kasetė juos sutvarko ir paskirsto skydelyje arba korpuse.

Kaip veikia MPO / MTP kasetė? 12 pluoštų pavyzdys?

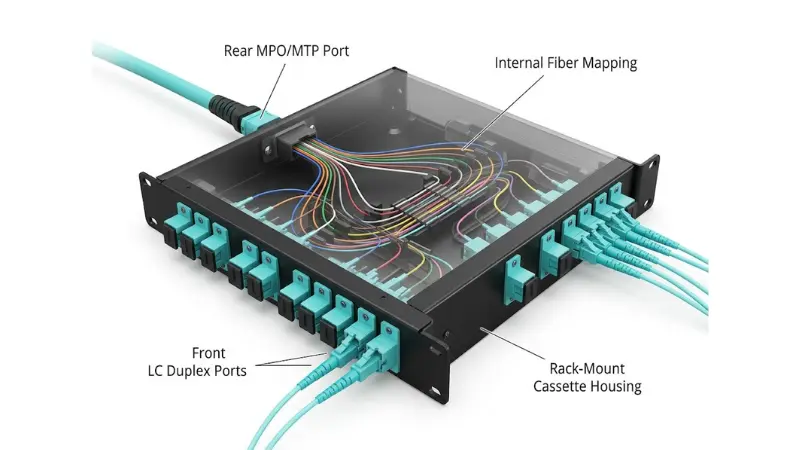

Įprasta kasetė turi dvi puses: MPO/MTP prievadą galeMPO/MTP magistralinis kabelis, ir LC arba SC prievadus, skirtus pataisų laidams.

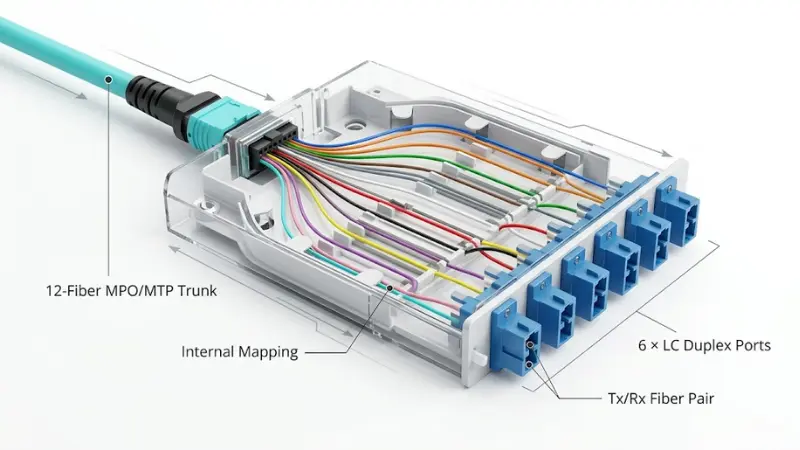

Paimkite 12-pluošto MPO bagažinę, nukreiptą į galą. Kiekvienas priekinis LC prievadas yra dvipusis – du pluoštai, vienas siunčia ir vienas priima. Taigi dvylika skaidulų susieta su šešiais LC dvipusiais prievadais (dvylika vienakrypčių pozicijų). Tada technikas naudoja standartinius LC dvipusius trumpiklius, kad pasiektų jungiklius, serverius ar kitą skydelį. Stuburas išlieka kompaktiškas kaip vienas masyvo kamienas, o priekis išlieka lankstus ir lengvai užtaisomas. Jei dvipusio spausdinimo koncepcija yra nauja, peržiūrėkite skirtumą tarpdvipusis ir vienpusisjungtys.

Įprasti MPO/MTP kasečių tipai

„Kasetė“ yra kategorija, o ne viena dalis. Prieš nurodydami vieną, nuspręskite, kur sėdėsite ant kiekvienos iš šių ašių:

• Priekinė sąsaja:MPO/MTP-į-LC (labiausiai paplitusi duomenų centruose) arba MPO/MTP-to-SC kai kurioms įmonių, telekomunikacijų ir senoms aplinkoms.
• Skaidulų skaičius:8-pluoštas, 12 skaidulų ir 24 skaidulų yra standartiniai, o 16 skaidulų atsiranda 400G/800G lygiagrečiai optinei{6}}pluošto kasetėms, kurios natūraliai derinamos su keturių juostų lygiagrečiais siųstuvų-imtuvais, o 12 skaidulų yra darbo arkliukas, skirtas LC dvipusiam ryšiui išjungti iki šešių. Įprasta 8 skaidulų konstrukcija8-pluošto MTP-to-LC mazgaibagažinės pusėje.
• Šviesolaidžio režimas:kelių režimų (OM3, OM4, OM5) trumpam duomenų centro pasiekiamumui arba vieno-režimo (OS2) ilgesniam laikui ir didesnio{5}}greičio planams. Kasetės, bagažinės ir pataisos laidai turi turėti tą patį režimą.
• Poliškumo tipas:A, B, C tipas arba vienas iš naujesnių universalių tipų - turi atitikti likusią kanalo dalį.
• Įterpimo{0}}pralaimėjimo laipsnis:standartiniai ir mažo{0}}nuostolio (kartais vadinami „elitiniais“) komponentais, o tai svarbiausia, kai susiejimo biudžetas yra mažas.

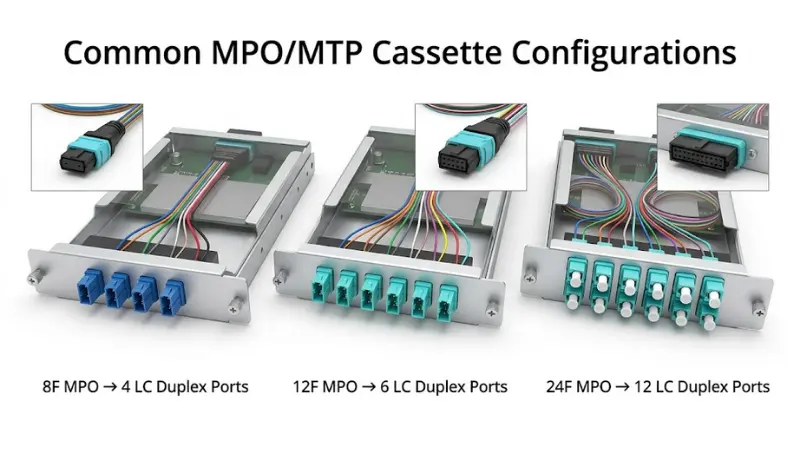

Įprastos MPO/MTP kasečių konfigūracijos

Dauguma tikrojo pasaulio{0}}kasečių patenka į keletą standartinių dalių. Iš anksto suderinę vieną su siųstuvu-imtuvu ir prievadų skaičiumi išvengsite netikėtumų įdiegiant.

Betoninei daugiamodei konstrukcijai, a12 skaidulų OM4 MTP kasetėyra įprastas pirmiau nurodytos pirmosios konfigūracijos pradžios taškas.

Kodėl duomenų centrai naudoja MPO/MTP kasetes?

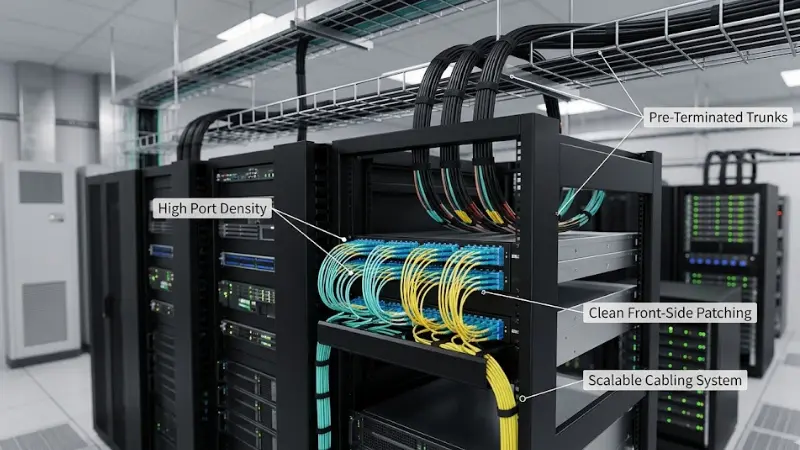

Didelis prievadų tankis mažesnėje stelažo vietoje

Viena 24-pluošto masyvo magistralė pakeičia atskirų dvipusių laidų pluoštą, o 1U kasetėje gali būti dvylika LC dvipusių prievadų. Išilgai pagrindinio tako vedate-daug skaidulų turinčius kamienus ir išardote juos šalia įrangos, o tai atlaisvina vietos spintelėse, padėkluose ir kanaluose, kur jos yra mažiausiai.

Greitesnis, labiau nuspėjamas diegimas

Kasetės poruojamos su gamykloje{0}}išjungtomis, gamykloje-išbandytomis magistralėmis, todėl didžioji dalis jungties darbų atliekama prieš pristatymą. Svetainėje darbas tampa „nuleiskite bagažinę, pritvirtinkite kasetę, užtaisykite priekinę dalį“ - kur kas mažiau sujungimo ar nutraukimo, todėl griežti projektų tvarkaraščiai yra realūs.

Paprastesni judesiai, papildymai ir pakeitimai

Kadangi priekinė pataisos pusė yra atsieta nuo stuburo, technikai gali iš naujo{0}}pataisyti prievadus netrikdydami magistralinės infrastruktūros. Įrenginyje, kuris reguliariai pertvarko stelažus ir jungtis, toks atskyrimas sumažina riziką, kad pakeitimo metu nutrūks nesusijęs ryšys.

Struktūrizuotas perėjimo kelias į 40G, 100G ir daugiau

Masyve{0}}pagrįsti kabeliai palaiko lygiagrečią optiką, todėl kasetinė sistema išlaiko įrenginį modulinį, kai didėja greitis. Tačiau tai nėra automatiškai: ar tam tikra kasetė palaiko būsimą ryšį, priklauso nuo pluošto tipo, poliškumo, skaidulų skaičiaus ir nuostolių biudžeto. Gerai-suplanuota sistema suteikia erdvės; mažiau-nurodytas.

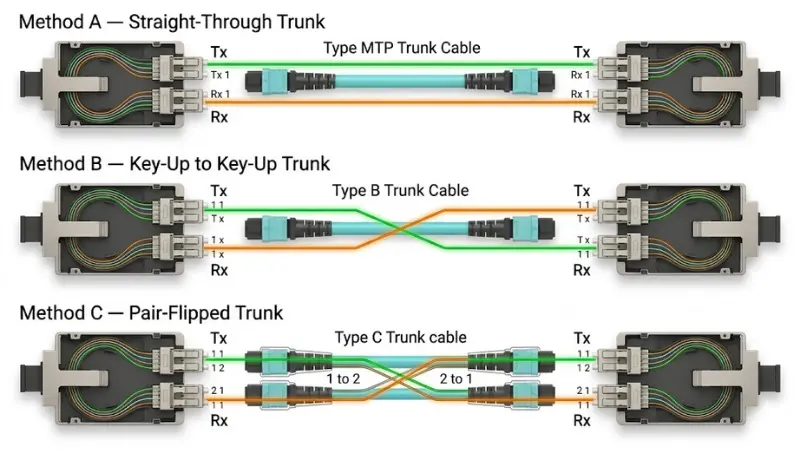

MPO/MTP kasetės poliškumas: A, B ir C metodai

Poliškumas yra vienintelis veiksnys, galintis paversti švariai{0}}atrodantį diegimą neveikiančia nuoroda, todėl jis nusipelno daugiau nei vienos{1}}eilės įspėjimo.

Poliškumas paprasčiausiai reiškia, kad kiekvienas perdavimo pluoštas (Tx) turi pasiekti priėmimo pluoštą (Rx) tolimajame gale. Paprastoje dvipusio LC jungtyje kryžminimas vyksta dvipusio pataiso laido viduje. Masyvo sistemoje kryžminimas gali įvykti bagažinėje, kasetėje arba pataisos laidoje -, todėl jis turi būti valdomas visame kanale kaip vienas dizainas. TIA-568 standartas apibrėžia tris metodus, pagrįstus A, B ir C tipo kabeliais, o 2022 m. versija (TIA-568.3-E) pridėjo du „universalius“ metodus (U1 ir U2), kad supaprastintų masyvo programas.Fluke Networks paaiškina.

• A metodasnaudoja tiesią-(raktas-iš viršaus iki klavišo-žemyn) kamieną, o kryžminį jungiklį tvarko pataisos laidai -, todėl viename gale reikia vieno tipo pataisos laido, o kitame – kitokio tipo. Šis mišrus{5}}laido reikalavimas yra dažnas užsakymo klaidų šaltinis.
• B metodasvisame kamiene naudojamas raktas-iki rakto-ir vieno pataiso laido tipas. Dėl savo paprastumo jis populiarus lygiagrečiojoje optikoje, tačiau prieš standartizuodami vis tiek turite patvirtinti galo{3}}veido tipą (UPC ir APC) ir vieno{4}}režimo detales.
• C metodasapverčia pluoštų poras kamiene. Tai rečiausiai paplitusi ir sudėtingiausia atsekti.

Praktinė taisyklė: pasirinkite vieną metodą ir laikykite jį atitinkantį bagažinės, kasetės ir pataisos laidus. Paklauskite tiekėjo, kuriam poliškumui pritaikyta kasetė, ir paprašykite laidų schemos, tada patikrinkite tikrąjį atvaizdavimą pagal pluošto žemėlapį arba gamyklos bandymo ataskaitą, o ne darydami prielaidą. Kad šie kompromisai būtų-paprasti{3}}kalba, tairealaus{0}}pasaulio žvilgsnis į MPO/MTP pluoštąverta perskaityti prieš užsakant.

Kur naudojamos MPO/MTP kasetės?

Perjunkite-į-pataisymo-panelį ir struktūrinius kabelius

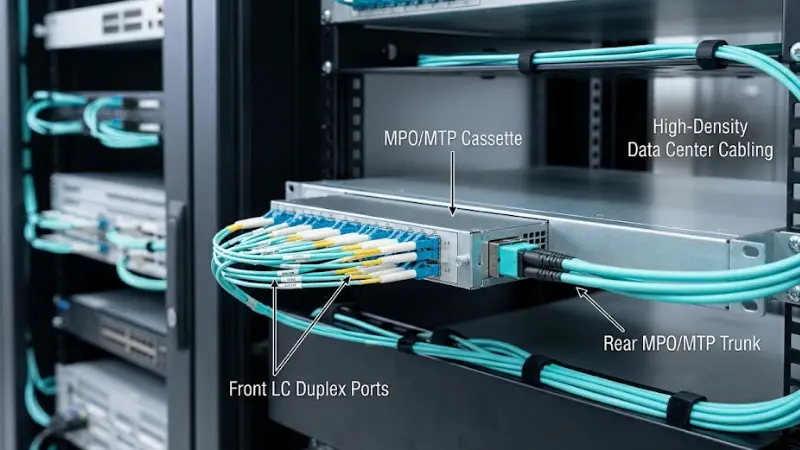

Kasetės montuojamos į skaidulų pataisų skydelius, kad būtų sukurtos organizuotos jungiklių ir struktūrinės kabelių sistemos jungtys - priekiniai LC prievadai, kad būtų lengva pataisyti, MPO / MTP magistralės gale. Tai kasdienis vaidmuo-eilės-pabaigoje ir-eilės{5}}viduryje.

Stuburo ir magistraliniai kabeliai tarp zonų

Didesnėse patalpose masyvo magistralės susieja pagrindines, horizontalias ir įrangos paskirstymo sritis (MDA, HDA, EDA), o kasetės paskirsto tuos magistralinius pluoštus į tinkamus kiekvienos zonos prievadus. AnOM3 12-pluošto MPO bagažinėyra tipiškas stuburo elementas, maitinantis šiuos išsiveržimus.

10G-į 40G/100G perkėlimas

Daugelis tinklų šiandien pataiso LC 10G, bet reikia kelio į 40G arba 100G. Kasetės dabar prijungia didelio-tankio magistralę prie LC-pagrįstos įrangos, išlaikant įrenginį pritaikomas, o tai yra viena iš priežasčių, kodėl masyvo kabelių funkcijos yra labai svarbios.kaip pasirinkti 100G skaidulų kabelius.

Įmonės serverių patalpos, telekomunikacijų patalpos ir krašto svetainės

Šie moduliai skirti ne tik hiperskalui. Įmonės serverių patalpos, telekomunikacijų spintos ir didelio-tankio briaunos spintos yra naudingos ten, kur svarbi erdvė, organizavimas ir diegimo greitis.

MPO / MTP kasetė vs MPO adapterio skydelis ir Breakout kabelis

Trys produktai išsprendžia persidengiančias problemas, o pasirenkant netinkamą – dažna pasirinkimo klaida.

Jei jūsų jungikliai atskleidžia masyvo prievadus, anMPO/MTP adapterio skydelisgali būti viskas, ko jums reikia. Fiksuotam paleidimui, kai patalpintas modulis yra perkrautas, anMPO-į-LC pertraukimo kabelisyra paprastesnis pasirinkimas.

MPO / MTP kasetė ir tradicinis dvipusis kabelis

Tradicinis dvipusis kabelis puikiai tinka mažoms sistemoms. Didėjant nuorodų skaičiui, atskirų laidų eigas tampa sunku atsekti ir valdyti -, todėl kasetės metodas užsitarnauja savo vietą.

Kaip išsirinkti tinkamą MPO/MTP kasetę?

Uostų skaičius yra lengva dalis. Kasetė taip pat turi atitikti kabelių dizainą, įrangos sąsają ir našumo biudžetą.

1. Pluošto tipas ir klasė

OM3 ir OM4 daugiarežimai apima trumpus pasiekiamumus, būdingus duomenų centre - nuo dešimčių metrų iki kelių šimtų, priklausomai nuo greičio -, o OS2 viengubas-režimas įveikia ilgesnius važiavimus ir suteikia daugiausiai vietos didesnio-greičio planams. Laikykite to paties tipo kasetės, bagažinės ir pataisos laidus. Jei sprendžiate tarp pažymių, palyginkiteOM3 ir OM4 daugiamodis pluoštas, ir palyginkite kelių režimų ir vieno{0}}režimų mūsų vadovevieno-modo ir daugiamodio šviesolaidžio.

2. Skaidulų skaičius

Pasirinkite 8-skaidulą, kai išskaidote keturių-juostų lygiagrečią optiką, 12-pluoštą įprastam šešių dvipusių skaidulų perjungimui ir 24 skaidulą, kai norite maksimalaus tankio ir mažiau kamienų. Lemiamas įvestis yra jūsų siųstuvo-imtuvo juostų skaičius, jums reikalingų dvipusių prievadų skaičius ir jūsų augimo planas – ne numatytasis skaičius.

3. Priekinė sąsaja

LC dupleksas yra standartinis, nes LC dominuoja komutatoriuose, serveriuose ir siųstuvuose-imtuvuose; SC vis dar pasirodo kai kuriose įmonėse ir senose įrangose. Prieš užsakydami patvirtinkite įrangos pusę ir atsargų atitikimąLC dvipusiai pataisymo laidai.

4. Poliškumo metodas

Iš anksto nuspręskite A, B, C arba universalųjį, tada nurodykite kasetę, bagažinę ir laidus, kad jie atitiktų. Gaukite raštu laidų schemą.

5. Lytis ir prisegimas

MPO / MTP jungtys yra prisegtos (vyriškas) arba atsegtos (moteris), o jungtis tinkamai susijungia tik tarp priešingų lyčių. Planuodami užfiksuokite kasetės ir bagažinės lytį - svetainėje aptiktas neatitikimas reiškia atidėtą diegimą, o ne greitą pakeitimą.

6. Įterpimo praradimas ir nuorodos praradimo biudžetas

Kiekviena susieta pora padidina nuostolius, o kasetėje yra atskiros jungties sąsajos, todėl ji turi būti įtraukta į kanalo biudžetą -, o ne traktuojama kaip nemokama. Didelės spartos-kelių režimų kanalai, pvz., 40 GBASE-SR4 ir 100 GBASE-SR4, veikia su nedideliu bendru biudžetu, dažnai tik pora decibelų visoje nuorodoje, todėl kiekviena jungčių pora yra svarbi. Jei biudžetas mažas, pasirinkite mažo{10}}nuostolio komponentus ir patikrinkite, ar visas kanalas atitinka siųstuvo-imtuvo specifikacijas.

7. Korpuso ir skydo suderinamumas

Kasetės montuojamos į stovo{0}}montavimo gaubtus ir plokštes, paprastai 1U arba 4U, su slankiojančia arba fiksuota konstrukcija. Ne kiekviena kasetė tinka kiekvienam korpusui - patvirtinkite dydį, montavimo stilių ir dalių-lygio suderinamumą. Jei vis dar renkatės patį korpusą, šis palyginimaspluoštinės plokštės ir ODFpadeda.

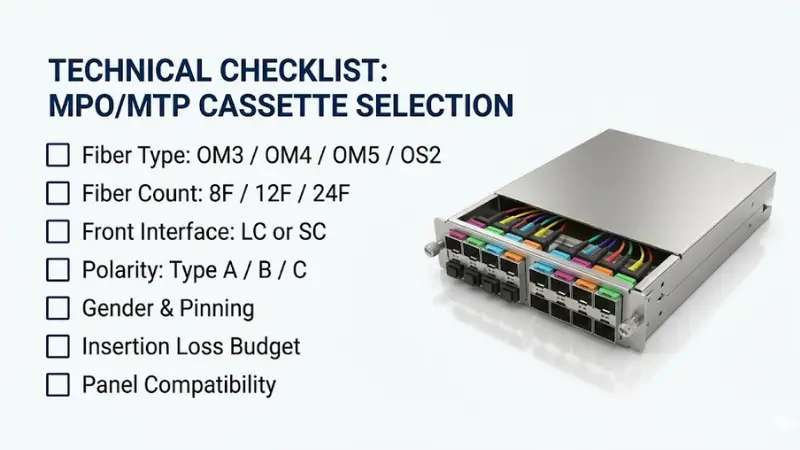

Greitas išankstinio pasirinkimo{0}}kontrolinis sąrašas:

• Pluošto tipas ir klasė, pritvirtinta per kasetę, bagažinę ir laidus
• Šviesolaidžių skaičius atitinka siųstuvo-imtuvo juostas ir prievado poreikius
• Priekinė sąsaja (LC arba SC) suderinta su įranga
• Vienas poliškumo metodas su laidų schema faile
• Lytis ir prisegimas buvo išspręsti projektavimo etape
• Kanalo praradimo biudžetas, apskaičiuotas pagal siųstuvo-imtuvo specifikaciją
• Korpuso suderinamumas patikrintas pagal dalies numerį

Dažnos klaidos, kurių reikia vengti

Užsakymas prieš patvirtinant poliškumą

Rizika:nuorodos, kurios nepraleidžia šviesos, nepaisant to, kad kiekvienas komponentas yra fiziškai prijungtas, taip pat iš naujo{0}}siuntimo ir perdirbimo.Prevencija:nurodykite poliškumo metodą ir paprašykite laidų schemos prieš išleidžiant pirkimo užsakymą.

Pluošto tipų ar rūšių maišymas viename kanale

Rizika:perteklinis praradimas arba{0}}ne{1}}specifinis kanalas, kai sujungiami OM3, OM4 ir OS2 komponentai.Prevencija:nurodykite kasetę, bagažinę ir laidus kaip vieną suderintą rinkinį.

Nepastebimas nuorodų praradimo biudžetas

Rizika:tvarkinga{0}}atrodanti sistema, kuri sugenda dideliu greičiu, nes bendras įterpimo nuostolis yra per didelis.Prevencija:Sudėkite visą kanalą ir palyginkite jį su siųstuvo-imtuvo biudžetu, ypač 40G ir 100G.

Lyties arba prisegimo neatitikimas

Rizika:jungtys, kurios nesusijungs, ir instaliacija, kuri stringa.Prevencija:užrakto kasetė ir bagažinės lytis projektuojant, o ne laiduojant.

Perkama vien už vieneto kainą

Rizika:nenuoseklus įterpimo praradimas, trūksta bandymų duomenų ir neaiškus pigiausių dalių poliškumas.Prevencija:Reikalingas duomenų lapas ir gamyklos bandymo ataskaita bei vertės nuoseklumas pagal žemiausią duomenų centro eilutės elementą -, svarbu, kad taupymas būtų kartojamas.

Kada naudoti - ir kada nenaudoti - MPO/MTP kasetes?

• Projektui reikia didelio{0}}tankio pluošto užtaisymo
• Diegimo laikas yra trumpas, o lauko užbaigimo laikas ribotas
• Gamykloje naudojami struktūriniai kabeliai su magistralėmis ir blokinėmis plokštėmis
• Tikimasi greito migracijos ateityje
• Perkėlimai, papildymai ir pakeitimai atliekami dažnai ir turi būti paprasti

Jie gali būti pernelyg dideli, kai:

• Turite tik keletą fiksuotų nuorodų - dvipusiai trumpikliai yra paprastesni ir pigesni
• Įranga yra MPO{0}}savoji ir pataisyto masyvo-į-masyvo - gali pakakti adapterio skydelio
• Kanalo nuostolių biudžetas yra labai mažas ir daug jungčių porų - mažiau susietų sąsajų gali veikti geriau

Klausimai, kuriuos reikia užduoti savo tiekėjui prieš užsakant

• Galinė jungtis: MPO arba MTP prekės ženklas, koks skaidulų skaičius ir kokios lyties (prisegtas ar atsegtas)?
• Pabaigos-veido tipas: UPC ar APC? (Vieno{1}}režimas paprastai yra APC.)
• Priekinė pusė: LC arba SC, kiek dvipusių prievadų?
• Šviesolaidžio tipas ir klasė: OM3, OM4, OM5 arba OS2 ir standartinis ar mažas -nuostolis?
• Poliškumas: A, B, C tipas arba universalus, su laidų schema?
• Įterpimo-praradimas / grąžinimas-praradimo laipsnis ir kiekvienos kasetės gamyklos bandymo ataskaita?
• Korpuso suderinamumas ir atitinkami dalių numeriai?
• Ženklinimas, individualios konfigūracijos, minimalus užsakymo kiekis ir masinio pristatymo laikas?

Dažnai užduodami klausimai

Kuo skiriasi MPO kasetė ir MTP kasetė?

Kasetė yra tos pačios rūšies modulis; skirtumas yra jungties prekės ženklas viduje. MTP yra JAV „Conec“ registruota, našesnė{1}}MPO jungties versija, visiškai atitinkanti MPO standartus. MTP kasetė yra MPO kasetė, sukurta naudojant MTP{3}}prekės ženklo jungtis.

Kiek LC prievadų suteikia 12 skaidulų MPO kasetė?

Šeši LC dvipusiai prievadai - dvylika vienakrypčių pozicijų. Kiekvienas dvipusis prievadas naudoja du pluoštus (vienas perduoda, vienas priima), todėl dvylika skaidulų susieja šešis dvipusius prievadus.

Kuo skiriasi MPO kasetė ir MPO adapterio skydelis?

Kasetė pertraukia masyvo kamieną į LC (arba SC) prievadus per vidinį apibrėžtą atvaizdavimą. Adapterio skydelis yra MPO-į-MPO pertvarą-be pertraukos -, kurią iš abiejų pusių pataisote-į-masyvą.

Ar man reikia mažo{0}}nuostolio MPO kasetės 40G ar 100G?

Dažnai taip. Didelės spartos kelių režimų kanalai turi nedidelį įterpimo-nuostolių biudžetą, ir kiekviena sujungta jungčių pora jį naudoja. Jei jūsų kanale yra keli ryšio taškai arba jis veikia netoli atstumo ribos, mažo-praradimo komponentai padeda išlaikyti ryšį pagal siųstuvo-imtuvo specifikacijas.

Kaip išvengti MPO poliškumo neatitikimo?

Pasirinkite vieną poliškumo metodą, kad kamienas, kasetė ir pataisos laidai atitiktų jį, gaukite laidų schemą iš tiekėjo ir patikrinkite schemą naudodami skaidulų žemėlapį arba bandymo ataskaitą, o ne darydami prielaidą.

Ar galiu sumaišyti OM3 ir OM4 pluoštą vienoje nuorodoje?

Šviesa praeis, bet jūs prarasite našumą ir pasieksite garantijas, kurios ateina iš vienodo kanalo, o rezultatas gali iškristi iš specifikacijų esant didesniam greičiui. Nurodykite vieno pluošto tipą kiekvienam kanalui per kasetę, kamieną ir laidus.

Key Takeaways

MPO / MTP kasetė yra praktiškas tiltas tarp masyvo pagrindo ir jūsų įrangos naudojamų LC arba SC prievadų - ji užtikrina tankumą, greitesnį diegimą ir paprastesnius pakeitimus, jei skaidulų tipas, skaičius, poliškumas ir nuostolių biudžetas yra planuojami kartu, o ne numanomi.

Norėdami tai įgyvendinti: pirmiausia susirašykite stovo išdėstymą, nuorodų greitį, atstumus ir siųstuvo-imtuvo juostą. Tada pataisykite pluošto tipą ir rūšį, skaidulų skaičių, priekinę sąsają ir vieno poliškumo metodą, tada užsisakykite kasetę, magistralinius ir pataisos laidus kaip vieną suderintą sistemą - ir paprašykite bandymo ataskaitų prieš išsiunčiant masinį užsakymą.
