MPO/MTP Fiber: tikros kalbos, kurių reikia prieš kuriant kitą duomenų centrą

Praėjusį lapkritį man paskambino klientas iš Finikso. Jie ką tik suvyniojo 100 G stuburo-lapų-šešių mėnesių planavimo, puikų kabelių valdymą, viską užkodavo spalvomis. Pusė nuorodų nesiderėtų.

Paaiškėjo, kad kažkas paėmė B tipo lagaminų dėžę A tipo dizainui. Dėžės atrodė identiškos. Dalių numeriai skyrėsi vienu skaitmeniu.

Keturios valandos trikčių šalinimo. 6 ryto skrydis jų vadovaujančiam inžinieriui. Galutinė žala: 14 200 USD skubios pagalbos darbuose ir 1 847 USD už paskutinę-minutes lėktuvo bilietą. Vis dar kažkur turiu sąskaitos faktūros ekrano kopiją.

Štai kodėl aš tai rašau. MPO / MTP pluoštas nėra raketų mokslas, tačiau detalės jus sužlugdys, jei nekreipsite dėmesio. O baudos skalės su jūsų prievadų skaičiumi-sujaukia vieną LC pataisą, prarasite vieną nuorodą. Sujauki vieną MTP kamieną, prarasi dvylika.

MPO prieš MTP: užmuškime šią painiavą

Šį klausimą gaunu nuolat. "Ar MTP yra tik brangus MPO?"

Savotiškai. Bet tai panašu į klausimą, ar „Lexus“ yra tik brangi „Toyota“. Techniškai taip, praktiškai ne.

MPO yra jungties standartas. IEC 61754-7, TIA-604-5 – įprasta abėcėlės sriuba. Bet kuri gamykla, turinti antgalio formą, gali išspausti MPO jungtis.

MTP yra JAV „Conec“ prekės ženklas. Jie išrado daugialypį-pluoštą-įjungimo formatą, tada dešimtmečius jį tobulino. Tas pats pėdsakas, griežtesnės tolerancijos, geresnės medžiagos.

Štai ko pasigenda dauguma palyginimo diagramų: pamirškite plastiko{0}}prieš-metalinius spaustukus. Tai blaško dėmesį.

Elipsinis kreipiamasis kaištis yra visas kamuolys.

Standartinis MPO naudoja apvalius kreipiamuosius kaiščius. Kai sujungiate dvi jungtis, apvalūs kaiščiai gali šiek tiek klibėti išlygiavimo įvorėje -gal mikronas čia, mikronas ten. Nelabai skamba. Tačiau padarykite tai 200 kartų ir nusidėvėjimo raštas pasidarys netolygus. Išorinės pluošto pozicijos pradeda dreifuoti. Jūsų įterpimo praradimas didėja.

MTP elipsiniai kaiščiai? Jie patys{0}}centruoja. Kiekvieną kartą. Galite pajusti skirtumą, kai juos prijungiate-, kai smeigtukas užsifiksuoja, aiškus spragtelėjimas, palyginti su tuo neaiškumu, kurį gaunate su pigiu MPO.

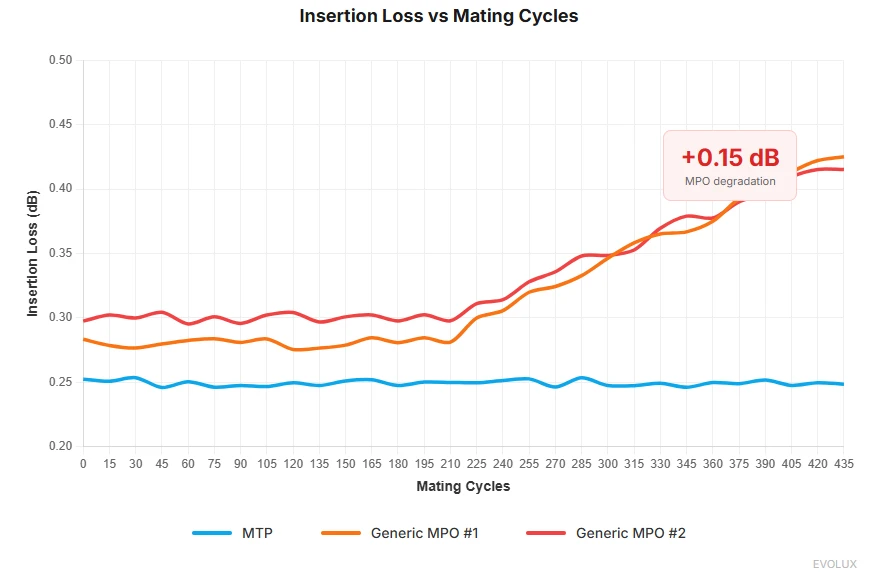

Praėjusiais metais atlikome kankinimo testą: 437 poravimosi ciklai su šešiais skirtingais jungčių pavyzdžiais. Iki 300 ciklo du bendrieji MPO rodė 0,15 dB degradaciją 1 ir 12 padėtyse. MTP? Plokščia linija per 400 ciklą.

Tas 0,15 dB neatrodo bauginantis, kol nesudedate trijų sujungimo taškų 400 G jungtyje su nuline atsarga.

Kas yra šių dalykų viduje

Greita anatomijos pamoka, nes supratimas apie vidurius padeda, kai daiktai sugenda.

Antgalis

Įsivaizduokite mažytę keraminę plytą su 12 skylių, išgręžtų maždaug 1 mikrono tikslumu. Žmogaus plaukas yra 70 mikronų pločio. Mes kalbame apie 1/70 plaukų.

MTP jungtyse antgalis plūduriuoja ant spyruoklių. Kodėl? Nes kai sujungiate dvi jungtis, jos niekada nebus idealiai sulygiuotos. Plūdė leidžia mikro-sureguliuoti įvorę, kad kontaktinis slėgis pasiskirstytų tolygiai, o ne užmarštin vieną kampą.

Dėl šio spyruoklinio mechanizmo neturėtumėte mirtinai{0}}suimti MTP jungčių, kai jas sujungiate. Mačiau, kaip technikos darbuotojai juos sujungia taip, lyg veržtų veržles. Visa plūdės esmė yra leisti jungtis pačiam rasti savo išlygiavimą. Tiesiog spauskite, kol spragtels. Atlikta.

Vadovo smeigtukai

Jau kalbėjo apie elipsinį dizainą. Patys smeigtukai yra grūdinto lydinio-jie išlaiko tūkstančius įsmeigimų be grybų.

Vyriškos jungtys turi kaiščius. Moteriškos jungtys turi skylutes. Skamba akivaizdžiai, bet mačiau, kaip žmonės bando susiporuoti patiną-su-patinu 2 val. nakties tamsioje spintoje. Neveikia. Paklausk iš kur aš žinau.

Būstas

Standartiniai MTP korpusai yra vieno-gabalo-poliškumas, o lytis nustatomi gamykloje. Užsakote neteisingai, grąžinate laidus arba perkate adapterių plokštes.

Tai, ko duomenų lapuose jums nepasakys: -klimatas-nekontroliuojamose vietose arba pramoninėje aplinkoje pigūs MPO plastikiniai korpusai po kelerių metų tampa trapūs. Mūsų testavimo nepalankiausiomis sąlygomis laboratorijoje palyginome autentiškus MTP korpusus su bendrais smūgiais esant ekstremaliam šiluminiam ciklui. Daugelis gamintojų sumažina išlaidas į savo korpuso formas įmaišydami per daug perdirbtų medžiagų-todėl plika akimi nematomo molekulinės grandinės degradacija. Tačiau atlikus terminio ciklo bandymus (nuo -40 laipsnių iki +75 laipsnių), skląsčio atsparumas nuovargiui sumažėja daugiau nei 40 %. Gavome iš klientų grąžintas „išardytas“ jungtis, o išardymo analizė nuolat rodo klasikinį medžiagų trapumą. Štai kodėl primygtinai reikalaujame naudoti tik aukštos kokybės gryną polieterimido (PEI) dervą. Tai kainuoja daugiau popieriuje, bet užtikrina, kad jūsų jungtys vis tiek susilies su tuo pačiu ryškiu paspaudimu ir po dešimties metų duomenų centre.

MTP PRO išsprendžia konfigūravimo problemą (apie tai vėliau), bet kol kas tiesiog žinokite: prieš užsakydami triskart{0}}patikrinkite specifikacijas. 400 USD vertės magistralinio kabelio RMA procesas trunka tris savaites.

Poliškumas. Atkreipkite dėmesį čia.

Šiam skyriui skirsiu per daug laiko, nes poliškumo klaidos sudaro gal 60 % MPO trikčių šalinimo skambučių, į kuriuos buvau įtraukęs. Tai nuobodu. Tai nuobodu. Ir tai visiškai sunaikins jūsų ketvirtadienio vakarą, jei to nepaisysite.

Dvipusis pluoštas yra paprastas. Tx į Rx, Rx į Tx. Mažylis galėtų tai išsiaiškinti.

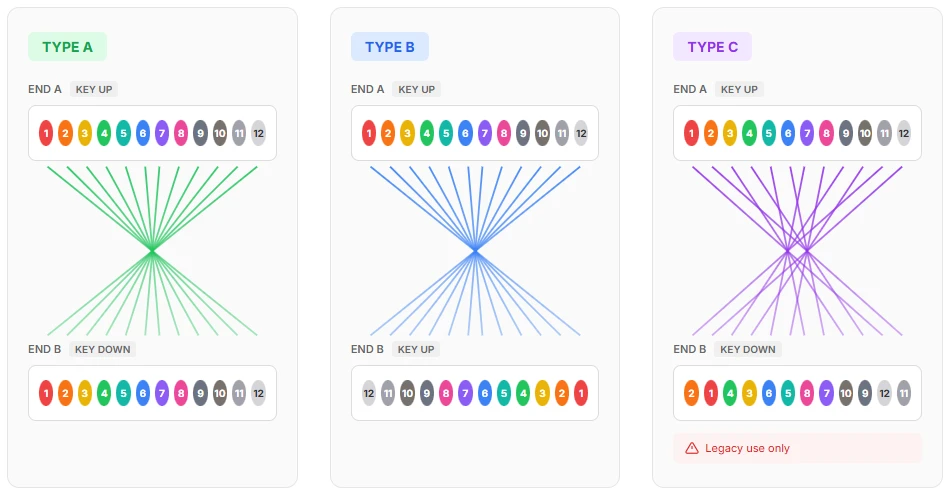

Dvylika skaidulų vienoje jungtyje? Kiekviena pozicija yra svarbi. Ir yra trys-TRYS-skirtingi būdai, kuriais gamintojai prijungia šiuos laidus.

A tipas

Raktas aukštyn viename gale, raktas žemyn kitame. Kabelis viduje atspindi pluošto masyvą. 1 padėtis pereina į 1 padėtį, bet fizinis apvertimas reiškia, kad poros tinkamai išsirikiuoja dvipusio spaudimo metu.

B tipas

Abu galai į viršų. Kabelis sukeičia gretimas poras: 1↔2, 3↔4, 5↔6 ir pan. Įprasta SR4 siųstuvams-imtuvams.

C tipas

Aš asmeniškai nekenčiu C tipo. Žinoma, į standartą jis įtrauktas. Bet praktikoje? Tai spąstai.

C tipas apverčia porą ant A tipo apversto. Vienintelis kartas, kai mačiau, kad jis naudojamas teisingai, buvo labai specifinėje senoje Cisco konfigūracijoje, ir net tada ją įdiegusi technika nepaliko jokių dokumentų. Dvi dienas praleidome kurdami atvirkštinį-poliškumo žemėlapį.

Mano patarimas: nebent suderinate esamą C tipo infrastruktūrą, apsimeskite, kad jos nėra. Tu geriau miegosi.

Kodėl tai svarbu realiame gyvenime

Štai tipiškas stuburo{0}}lapų kelias:

Stuburo jungiklis → B tipo bagažinė → MTP pataisų skydelis → A tipo pleistras → Lapų jungiklis

Viskas veikia. Dabar įsivaizduokite, kad kas nors-galbūt rangovas, galbūt skubantis naktinis -pamainos tech-pakeičia B tipo bagažinę į A tipo bagažinę. Dėžės atrodė panašiai. Etiketės buvo mažos.

Kas atsitiks? Dalinis ryšys. Skaidulos 1-2 veikia. Skaidulos 3-4 ne. Skaidulos 5-6 veikia. Ir taip toliau.

Simptomas atrodo kaip blogas siųstuvas-imtuvas. Arba nešvari jungtis. Arba skaidulų pertrauka. Sugaišite valandas vaikydami vaiduoklius, kol kas nors pagaliau išardys poliškumo žymeklį ir atras tikrąją problemą.

Kaip gamintojui, baisiausias dalykas yra ne sudėtingos laidų schemos,{0}}o „paslėptos gamybos klaidos“. Per savo dešimtmetį-bei gamybos patirties matėme, kas nutinka, kai surinkimo procesams trūksta tinkamos kontrolės. Dažniausias gedimo būdas? Poliškumo klaidos dėl pluošto juostelės sukimosi nutraukimo metu. Be automatinio patvirtinimo, pavargę darbuotojai gali netyčia pasukti juostelę 180 laipsnių kampu,{6}}tai klaida, kuri nematoma plika akimi, bet niokojanti nuorodą. Pramonės gedimų analizės ataskaitose teigiama, kad tai sudaro maždaug 1 % kabelių iš įrenginių, kuriuose nėra apsaugos priemonių. Mūsų gamybos linijoje taikome visiškai automatizuotą poliškumo tikrinimą,{10}}kiekvienas kabelis prieš išsiunčiant sugeneruoja unikalų poliškumo kontrolinį kodą. Poliškumo valdymas neturėtų priklausyti nuo montuotojo sėkmės; jis turi būti užrakintas gamykloje taikant fizinę apsaugą nuo klaidų ir automatinį patikrinimą.

Po to košmaro nustatėme griežtą taisyklę: bet kokio didelio diegimo metu atsitiktinai ištraukiame{0}}5 % kabelių, kol jie patenka į dėklą. Patikrinkite tikrąjį pluošto atvaizdavimą, o ne lipduką. Niekada nepasitikėkite etikete.

Pataisymas

dokumentas. Viskas.

Prieš paleisdami vieną kabelį, sukurkite poliškumo žemėlapį. Skaičiuoklė, Visio diagrama, servetėlių eskizas-Man nerūpi. Tiesiog užsirašykite:

Kurio tipo kabelis eina

Į kurią pusę nukreiptas raktas kiekviename gale

Koks yra numatomas skaidulų-į-pluoštas atvaizdavimas

Abu kiekvieno kabelio galus pažymėkite poliškumo tipą. Ne tik dalies numeris-tikrasis poliškumas. Naudoju spalvotą juostelę: mėlyna – A, geltona – B. Žemos-technologijos, bet ji veikia.

Vienas klientas, su kuriuo dirbu, spausdina QR kodus, kurie nukreipia į jų dokumentų duomenų bazę. Overkill? Galbūt. Bet jie neturėjo poliškumo incidento trejus metus.

Pastaba: šis dviejų{0}}segmentų kelias išlaiko teisingą 4 × 25G pertraukos poliškumą. Pakeiskite bet kurį kabelį neperskaičiuodami ir vidurnaktį atliksite trikčių šalinimą.

Praradimo biudžeto matematika

Kiekviena optinė jungtis turi energijos biudžetą. Siųstuvas skleidžia X dBm. Imtuvui reikia bent Y dBm. Skirtumas yra jūsų nuostolių biudžetas-, tiek išleidžiate skaidulų slopinimui, jungties nuostoliams ir sujungimams.

10G nuostolių biudžetai buvo dosnūs. Galite naudoti šiukšlių jungtis ir vis tiek turėti maržą.

Esant 100 G, matematika tampa griežtesnė.

Esant 400 G, tu skaičiuoji dešimtąsias dB kaip šykštuolis, skaičiuojantis centus.

100GBASE-SR4 pavyzdys

IEEE suteikia 1,9 dB bendrą kanalo praradimą 100G SR4, palyginti su OM4 100 metrų atstumu.

Sukurkime tikrovišką nuorodą:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Du MTP sujungimai (jungiklis → skydelis, skydelis → pleistras)

Jei naudojate bendrą MPO po 0,75 dB:

Tai ne marža. Tai yra jūsų bandymo įrangos klaidų juosta.

Viename veido gale viena dulkių dėmė{0}}ir jūs viršysite biudžetą. Vienas šiek tiek ilgesnis kabelis, viršijantis biudžetą. Viena jungtis, gauta iš penktadienio popietės pamainos gamykloje, viršijo biudžetą.

Ta pati nuoroda su MTP Elite po 0,35 dB:

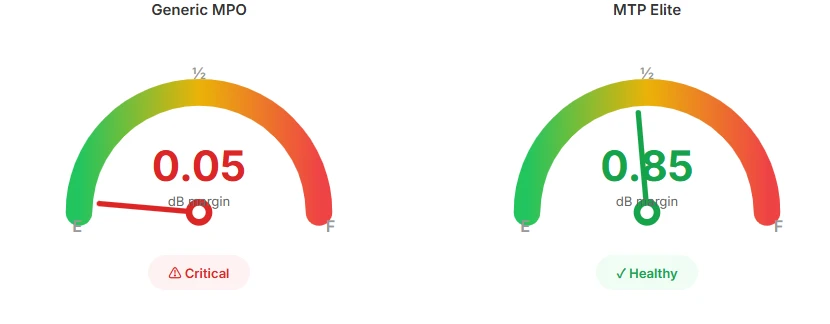

Dabar galite kvėpuoti. Atsiranda dulkių. Temperatūros dreifas. Skaidulos sensta. Ta 0,85 dB riba sugeria realų pasaulį.

Kelionės analogija

Pagalvokite apie nuostolių biudžetą, pvz., važinėjimą{0}}visą šalį su degalų baku, kurio negalite papildyti.

Bendrasis MPO pradeda nuo pusės bako. Trumpos kelionės? gerai. Bet pabandykite nuvažiuoti iš Finikso į Denverį, ir jūs prakaituojate kiekvieną kilometrą, į degalinę patenkate nuo dūmų.

„MTP Elite“ paleidžia jus visu pajėgumu. Ta pati kryptis, bet dabar galite apvažiuoti aplinkkeliu, paleisti kintamosios srovės sistemą ir nepanikuoti, kai pasieksite statybų eismą.

Paskirties vieta (jūsų duomenų perdavimo sparta) nesikeičia. Jūsų marža staigmenoms tinka.

MTP Elite vs Standard: kada mokėti priemoką

JAV Conec parduoda dvi klases:

Standartinis MTP:Maksimalus įterpimo nuostolis 0,50 dB. Įprasta yra apie 0,35 dB.

MTP elitas:Maksimalus 0,35 dB. Įprasta yra 0,15–0,25 dB.

Elitas kainuoja 15-30% daugiau, priklausomai nuo skaidulų skaičiaus ir pardavėjo. Ar verta?

Štai kaip aš apie tai galvoju.

Eiti į Elitą, kai:

Jūsų nuostolių skaičiavimas palieka mažiau nei 0,5 dB skirtumą susumavus viską

Kelyje turite tris ar daugiau poravimosi taškų

Dabar naudojate 400 G arba po 3 metų

Kabelis yra pagrindinė infrastruktūra, kuri sienose stovės dešimtmetį

Standartas tinka, kai:

Jungtys žemiau 50 m su tik 1-2 poromis

Patogi 40G arba 100G marža

Pataisykite laidus, kuriuos vis tiek keisite kiekvienais metais-kodėl mokėti papildomai už eksploatacines medžiagas?

Tikrai ribotas biudžetas ir jūs atlikote skaičiavimus, kad įrodytumėte, kad tai veikia

Mano bendra taisyklė: „Elite“ bagažinėms, „Standard“ pataisoms.

Štai tokia logika. Lagaminai eina į lubas, po grindimis, per sienas. Jie ten išbūna 7-10 metų. Tai yra jūsų tinklo pagrindas – jūs visiškai negalite pigiai sumažinti nuostolių maržos infrastruktūroje, kurios nepaliesite dešimtmetį.

Gamybos tikslumo požiūriu skirtumas tarp Elite ir Standard klasių yra ne tik 0,1 dB ant popieriaus. Gaminant Elite{2}}klasės jungtis, reikia išplėsti galinį-poliravimą ir atmesti bet kokius antgalius su ribinės geometrijos parametrais, pvz., viršūnės poslinkiu. Mano pagrindinė-rekomendacija klientams: bagažinės turi būti Elitinės. Kai magistralinės jungtys įkasamos į kabelių lovelius, jų sujungimo taškai fiksuojami. Patch virvelės yra skystos ir nuolat keičiamos. Jei jūsų magistralės apvado geometrija nėra tobula, nesvarbu, kokie geri yra lopinio laidai,{10}}fizinis kontaktinis slėgis visada bus netolygus. Išleiskite pinigus preciziškiems komponentams, kurie nejuda. Tai sąnaudų filosofija, kuri iš tikrųjų yra prasminga gamyboje.

Pleistrai? Jie yra vartojimo reikmenys. Operacijų specialistai juos traukia, nukreipia, užlipa ant jų, netyčia apverčia kėdes. Vidutinė gyvenimo trukmė gali būti nuo šešių mėnesių iki metų, kol jie bus pakeisti. Išleisdami aukščiausios kokybės dolerius Elitiniams pleistrams, kai naudojate ribines bagažines, -šlifuojate durų rankeną, kol pamatai trūkinėja.

Viena išimtis: jei jungiatės per susitikimo-kambarį koloje, visur eikite į Elitą. Negalite valdyti kabelio kokybės kitoje perdavimo skydelio pusėje.

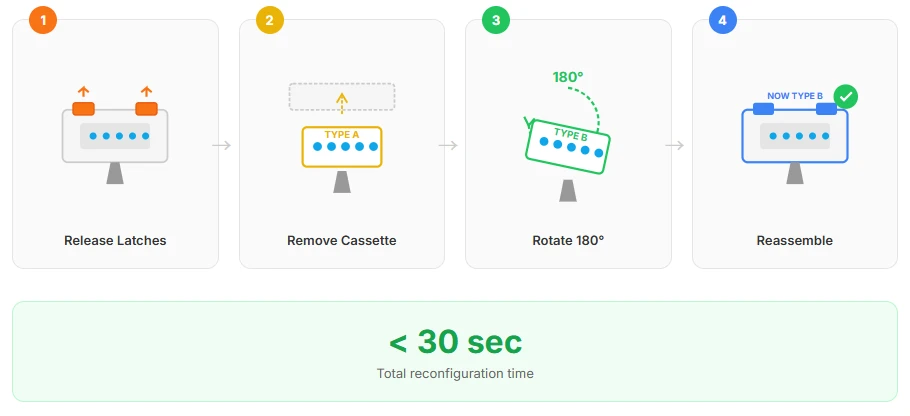

MTP PRO: iš tikrųjų veikiantys remonto darbai

Tradicinis MTP gamykloje užfiksuoja poliškumą ir lytį. Užsakyti neteisingai? Grąžinkite, palaukite tris savaites, paaiškinkite savo projekto vadovui, kodėl grafikas nukrypo.

MTP PRO leidžia keisti poliškumą (A tipas ↔ tipas B) ir lytį (vyras ↔ moteris) lauke. Jokių specialių poliškumo įrankių-tiesiog patraukite korpusą. Keičiant lytį reikia smeigtukų ištraukimo įrankio, tačiau tai vis tiek trunka 30 sekundžių.

Priemoka yra 20–40% didesnė už standartinį MTP. Skamba kietai.

Tačiau paskaičiuokime{0}}sudėtingai:

Jei atliekate didelį diegimą, neaišku, kas jau įdiegta, MTP PRO atsiperka pirmą kartą, kai kažkas neatitinka brėžinio.

Kolokacijos ar trečiųjų šalių valdomoms{0}}aplinkoms klientams paprastai rekomenduojame tiesiogiai nurodyti MTP PRO. Tais „juodosios dėžės“ scenarijais, kai negalite numatyti kito galo poliškumo ar lyties, lauko -keičiama PRO galimybė yra ne tik patogi,-tai ir draudimas. Matėme, kad klientai savaitei uždarė ištisus dešimt{5}}tūkstančių- pluošto projektų, nes abu galai buvo vyriški. Kaip gamintojai, gaminame PRO-serijos jungtis, kad sugrąžintume konfigūravimo teisę į lauką,-pašalindami tiekimo grandinės riziką, kylančią dėl ankstyvojo{10}}ryšio spragų.

Mažoms, gerai{0}}dokumentuotoms versijoms, kuriose valdote kiekvieną kintamąjį? Standartas yra gerai.

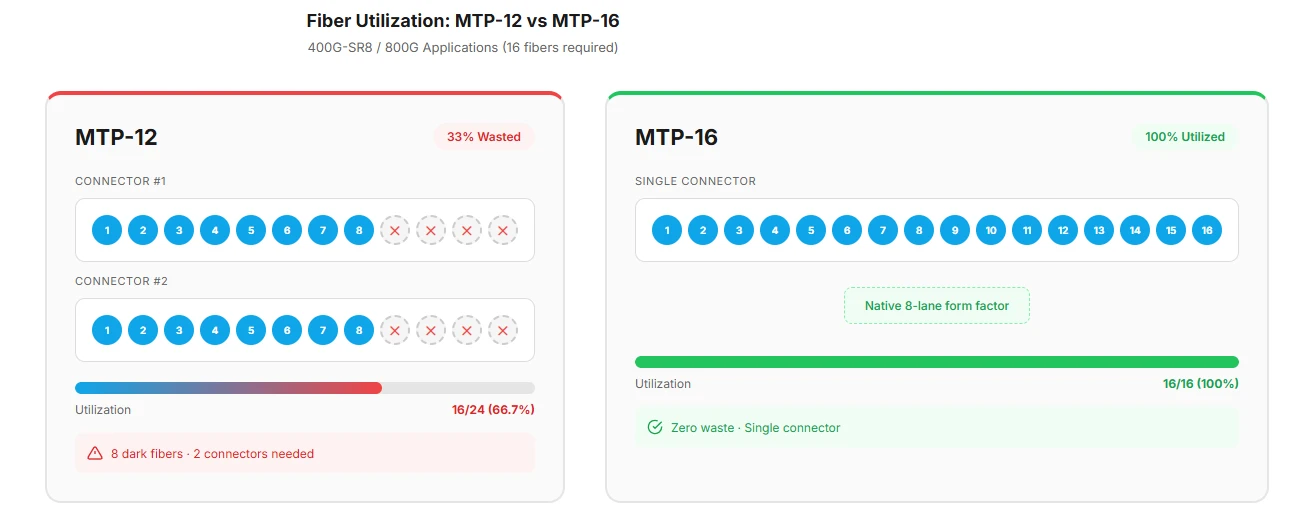

MTP-16: nustokite švaistyti pluoštą

Nešvari paslaptis apie 12 skaidulų MTP: išeikvojama trečdalis jūsų skaidulų 8 juostų programoms.

40G naudoja 4 juostas (8 skaidulų). 100G naudoja 4 juostas (8 skaidulų). 400G naudoja 8 juostas (16 skaidulų). 800G naudoja 8 juostas (16 skaidulų).

MTP-16 tai ištaiso. Šešiolika skaidulų, aštuonios dvipusės poros, nulis atliekų.

400G-SR8 ir būsimos 800G bangos atveju MTP-16 yra vietinis formos faktorius. Jei kuriate naują AI mokymo infrastruktūrą,{9}}tai GPU klasteriai, kuriems reikia 400 G arba 800 G tarp kiekvieno mazgo, dabar standartizuokite MTP-16. Sąnaudų delta yra nereikšminga, o 12 pluoštų kamienų neišplėšite per dvejus metus.

Praeitą mėnesį girdėjome iš hiperskalerio kontakto: jie jau įsipareigojo naudoti MTP-16 visoms naujoms versijoms. Vien tik pluošto panaudojimo pagerėjimas pateisino įrankių pakeitimą.

Pabaiga-Veido apžiūra: nuobodi dalis, kuri gelbsti

Sutrumpinsiu, nes tai mažiausiai įdomi tema. Tačiau praleidžiant tai, kodėl žmonės sudegina 2000 USD vertės siųstuvus-imtuvus.

MTP jungtys turi 12, 16 arba 24 skaidulų viename žiede. Viena užteršimo dalelė ant vieno pluošto talpina visą jungtį. Užteršimo tikimybė pagal skaidulų skaičių.

IEC 61300-3-35 apibrėžia švarą. Štai santrauka:

Ta pagrindinė zona-25 mikronai yra žiauri. Viena dulkių dalelė. Vienas. Ir jūsų 400G nuoroda pradeda mesti CRC klaidas.

Negalite rankiniu būdu patikrinti 12+ skaidulų kiekviename kabelio jungtyje. Gaukite automatinį MTP zondą (4 000–8 000 USD). Tai atsiperka, kai pirmą kartą užteršiate užteršimą prieš poravimąsi, o ne pakeitę siųstuvą-imtuvą.

Valymo protokolas:

1. Pirmiausia apžiūrėkite. Visada.
2. Jei purvinas: sausai nuvalykite. Veikia 80% laiko.
3. Vis dar purvinas: IPA šlapias valymas.
4. Prieš poravimąsi dar kartą{0}}apžiūrėkite.
5. Nepavyko po šlapio valymo? Jungtis gali būti pažeista. Neversk.

Vienas dalykas, naujokai klysta: jie mano, kad šlapias valymas visada yra kruopštesnis nei sausas. MTP jungtyse laukia nelaimė. IPA likučiai, kurie nevisiškai išgaruoja, sukuria lipnius mikro-spąstus kreipiamojo kaiščio skylutėse-, kurie pritraukia daugiau dulkių nei pradėjote.

Po 400 kartų gamykliniu mikroskopu dažnai matome nematomą žudiką, kurį paliko „šlapias valymas“: IPA likučių plėveles. Daugelis klientų naudoja plokščių valiklius arba didelės koncentracijos alkoholį, bet jei mišinio santykis yra neteisingas arba išgaruoja nepilnai, skysčio paviršiaus įtempimas tiesiogine prasme „užrakina“ smulkias daleles tiesiai į MTP kreipiamojo kaiščio angas. Štai kodėl kai kurie kabeliai puikiai patikrinami ką tik iš dėžės, tačiau jau po kelių sujungimo ciklų rodomas staigus praradimas. Mūsų parduotuvės rekomendacija: sausas valymas tvarko devyniasdešimt procentų atvejų. Jei šlapias valymas yra absoliučiai būtinas, naudokite specializuotus valymo tirpiklius be likučių, o po to aukšto{7}}slėgio azoto valymas. Tikslas yra išsaugoti pluošto galinės dalies vientisumą,{9}}nepažeidžiant jo chemiškai per daug apdorojant.

Mūsų taisyklė: pirmiausia sausai nušluostykite, visada. Išsaugokite drėgną valymą, kad išvengtumėte sunkiai užsiteršusių-odos aliejų nuo technikos pirštų, klijų likučių ir panašių dalykų. O jei valysite šlapiu būdu, nedelsdami atlikite du sausas servetėles. Pagalvokite apie MTP kaip tikslią optiką: kuo sausesnė, tuo saugesnė.

Viena detalė, kuri dažnai nepastebima: dulkių dangtelio dizainas yra svarbesnis nei žmonės supranta. Per stipriai sukibę dangteliai priverčia technikus traukti už bagažinės išimant, o tai gali apkrauti antgalio mazgą. Kurdami dangtelius nuo dulkių, specialiai suprojektavome rankenos įtempimą, kad subalansuotume apsaugą nuo užteršimo ir lengvo pašalinimo -pakankamai tvirtai, kad išliktų tvarkant, pakankamai laisvai, kad su ja nesiimtumėte 2 val. nakties tamsioje spintoje. Tokių smulkmenų nėra jokiame duomenų lape.

Sprendimų sistema

Štai apgaulės lapas. Tačiau perskaitykite žvaigždutes,{1}} štai kur yra tikros gairės.

Žvaigždutės:

⚠️ Netoli ŠVOK įrangos ar kompresorių?Vibracija laikui bėgant atpalaiduoja ryšius. Eikite į MTP (metalinius spaustukus), net jei praradimo matematika sako, kad bendrasis yra tinkamas.

⚠️ Laboratorijos aplinka su nuolatiniu pertvarkymu?MTP PRO, net jei poliškumas yra „žinomas“. Planai keičiasi. Apsaugokite nuo galvos skausmo.

⚠️ Prisijungiate prie esamų bendrųjų MPO magistralinių įrenginių?Nešvaistykite pinigų Elite pataisoms{0}}pirmiausia atnaujinti bagažines. Grandinė yra tiek stipri, kiek stipri yra silpniausia grandis.

⚠️ Kolo susitikimo{0}}kambaris?Elitas visur. Čia kalbama apie išdėstymą: jūs negalite apžiūrėti, kas yra kitoje demarkacijos skydelio pusėje. Jūs neįsivaizduojate, ar jie naudoja kokybiškus džemperius, ar pigiausią dalyką, kurį gali rasti jų pirkimų skyrius. Tai, ką galite valdyti, yra jūsų ryšio pusė. „Going Elite“ jūsų pabaigoje sukuria papildomą 0,3 dB ribą-ir „juodosios dėžės“ aplinkoje, kurioje esate aklas pusei nuorodos, ta riba dažnai yra skirtumas tarp nuolat šviečiančios žalios šviesos ir mirksinčio geltono signalo.

MPO / MTP pluošto kamienų, kasečių ir pertraukimo modulių, apimančių visą šį asortimentą, išsamias specifikacijas ir atsargų prieinamumą galite rastiEVOLUX katalogas. Mūsų šviesolaidinių jungčių skyriuje yra MTP-12, MTP-16 ir PRO variantai – visi pagaminti taikant kokybės kontrolę ir tikrinimo protokolus, aptartus šiame vadove.

MPO / MTP pluoštas nėra sudėtingas, kai įsisavinate tris dalykus:

Jungties kokybės svarstyklės su greičiu.40G atleidžia aplaidumą. 400G neatleidžia.

Poliškumo klaidos atrodo kaip viskas, išskyrus poliškumo klaidas.Dokumentuokite prieš diegdami.

Nuostolių biudžetai yra mažesni, nei manote.Paskaičiuok. Jei jis yra arti, atnaujinkite jungties specifikaciją.

Ir viena asmeninė nuomonė: MTP Elite ant stuburinių kamienų beveik visada vertas aukščiausios kokybės. Bendras duomenų centro kūrimo išlaidų skirtumas yra apvalinimo klaida, palyginti su vienos nakties avariniu trikčių šalinimu.

Nuorodos

1. JAV „Conec MTP“ specifikacijos: https://www.usconec.com/
2. FS.com MTP jungties vadovas: https://www.fs.com/blog/a-išsamus-gidas-to-mtp-connector-958.html
3. TIA-568.3-D: optinio pluošto kabelių komponentų standartas
4. IEC 61754-7: MPO jungčių šeimos specifikacijos
5. IEC 61300-3-35: Galinio paviršiaus tikrinimo kriterijai
6. IEEE 802.3bm/cm: 100G ir 400G optiniai standartai
