Paaiškinti daugiamodės skaidulos tipai: OM1 OM2 OM3 OM4 OM5

Išsamus{0}}techninis palyginimas, padedantis tinklo inžinieriams ir pirkimų komandoms pasirinkti tinkamą daugiamodį skaidulą savo infrastruktūrai

Kai logistikos įmonė iš Naujojo Džersio praėjusį ketvirtį susisiekė su mumis dėl savo sandėlių tinklo atnaujinimo, jie susidūrė su bendra dilema: esami OM1 kabeliai negalėjo palaikyti ką tik įsigytų 10 GbE jungiklių. Svetainės-technikas rekomendavo OM4, bet ar tai buvo perteklius nubėgant vidutiniškai 85 metrus? Šis scenarijus kasdien vykdomas duomenų centruose, miesteliuose ir įmonėse visame pasaulyje.

Daugiamodio šviesolaidžio pasirinkimas – tai ne tik spalvos{0}}koduoto kabelio- pasirinkimas, tai šviesos sklidimo fizikos supratimas, infrastruktūros suderinimas su dabartiniais ir būsimais pralaidumo poreikiais ir kapitalo investicijų optimizavimas. Šiame vadove paaiškinama ne tik paviršiaus-lygio specifikacijoskodėlšie pluoštai veikia skirtingai irkaipkad priimtumėte pagrįstus sprendimus dėl jūsų konkretaus diegimo.

Dėl ko daugiamodis pluoštas yra daugiamodis

Prieš pasinerdami į OM klasifikaciją, išsiaiškinkime, kuo daugiamodis skaidulinis pluoštas skiriasi nuo jo vieno{0}}modo atitikmens pagrindiniu lygiu.

Daugiamodis pluoštas pasižymi didesniu šerdies skersmeniu,{0}}paprastai 50 μm arba 62,5 μm, palyginti su vienmode{3}} 9 μm šerdimi. Ši didesnė šerdis leidžia šviesai keliauti per pluoštą keliais keliais vienu metu, kiekvienas kelias reiškia skirtingą sklidimo „režimą“. Pagalvokite apie tai kaip apie greitkelį, kuriame daug eismo juostų, o ne vieną{7}}juostą: daugiau eismo juostų reiškia didesnį eismo pralaidumą trumpais atstumais, tačiau ilgesniuose ruožuose koordinacija tampa sudėtinga.

Laipsniško-indekso daugiamodio pluošto šerdies-į-apdengimo sąsaja nėra aiški riba, o laipsniškas lūžio rodiklio perėjimas. Šis gradientas yra tiksliai sukurtas taip, kad išlygintų skirtingų režimų kelionės laiką. Šviesa, sklindanti netoli pluošto krašto, eina ilgesniu fiziniu keliu, bet juda per žemesnio-lūžio-indekso medžiagą (taigi sklinda greičiau), o šviesa netoli centro eina trumpesniu keliu per aukštesnio-lūžio-indekso medžiagą (juda lėčiau). Puikiai sureguliavus, visi režimai į imtuvą patenka vienu metu.

Praktiškai gamybos tolerancijos reiškia, kad ši kompensacija niekada nėra tobula. Dėl to atsirandantys laiko skirtumai tarp režimų -vadinami modaline dispersija- galiausiai apriboja pluošto pralaidumą ir perdavimo atstumą. Tai yra pagrindinis parametras, skiriantis OM1 nuo OM5.

Evoliucija nuo LED iki VCSEL: pralaidumo revoliucijos supratimas

OM klasifikavimo sistema atspindi esminį šviesos šaltinių technologijos pokytį, įvykusį 1990-ųjų pabaigoje ir 2000-ųjų pradžioje.

LED era (OM1 ir OM2)

Ankstyvosiose kelių režimų sistemose kaip šviesos šaltinis buvo naudojami{0}}šviesos diodai (LED). Šviesos diodai sukuria plačią, vienodą išvestį, kuri užpildo visą skaidulų šerdį, vienu metu sužadindama visus galimus režimus. Ši „perpildyto paleidimo“ sąlyga reiškė, kad pluošto pralaidumą lėmė bendras šimtų režimų veikimas. Keletas lėtų arba greitų režimų turėjo minimalų poveikį, nes signalo energija buvo paskirstyta daugybe kelių.

Šviesos diodai turi esminį apribojimą: jų didžiausias moduliavimo greitis viršija apie 622 Mbit/s. Dėl šio apribojimo jie buvo netinkami naudoti gigabito{2}}greičio programoms, neatsižvelgiant į teorinius pluošto pajėgumus.

VCSEL revoliucija (OM3, OM4, OM5)

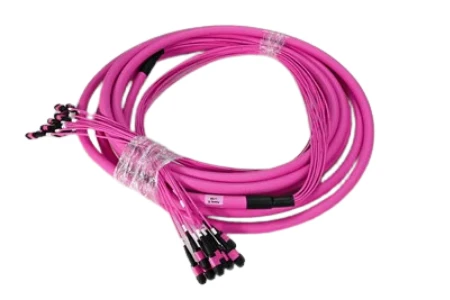

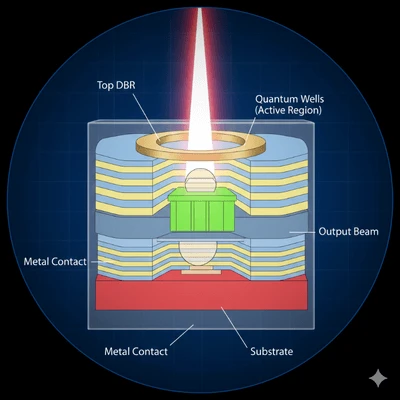

Vertikalus-ertmės paviršius-išskiriantys lazeriai (VCSEL) viską pakeitė. Šie puslaidininkiniai lazeriai siūlo:

Moduliavimo sparta viršija 25 Gbit/s (ir toliau gerėja)

Siauresnis spektrinis plotis, mažinantis chromatinę dispersiją

Didesnė optinė galia pagerina signalo{0}}ir{1}}triukšmo santykį

Mažesnės gamybos sąnaudos, palyginti su kraštinius{0}}spinduliuojančiais lazeriais

Apvalūs sijos profiliai, kurie efektyviai susijungia į pluošto šerdis

Tačiau VCSEL nevienodai užpildo pluošto šerdį. Jų koncentruotas spindulys sužadina tik dalį galimų režimų{1}}paprastai tuos, kurie yra netoli pluošto centro. Ši „riboto paleidimo“ sąlyga reiškia, kad bet kokie defektai arba lūžio rodiklio kitimai pagrindiniame centre neproporcingai veikia sistemos veikimą.

Štai kodėl OM1 ir OM2 pluoštai, skirti perpildytiems LED paleidimams, dažnai veikiablogiausu VCSEL, nei rodo jų vardinis pralaidumas. Skaidulų gamintojai atsakė sukurdami lazeriu{1}}optimizuotą daugiamodį pluoštą (LOMMF) su griežtai kontroliuojamais lūžio rodiklio profiliais, specialiai sukurtais VCSEL paleidimui. Šis lazeriu-optimizuotas pluoštas tapo OM3, OM4 ir OM5 klasifikacijų pagrindu.

OM klasifikacijos: išsamus techninis suskirstymas

OM1 pluoštas

Pagrindinės specifikacijos:

Šerdies skersmuo: 62,5μm

Apvalkalo skersmuo: 125μm

Perpildytas paleidimo (OFL) dažnių juostos plotis: 200 MHz·km esant 850 nm, 500 MHz·km esant 1300 nm

Maksimalus slopinimas: 3,5 dB/km esant 850 nm, 1,5 dB/km esant 1300 nm

Striukės spalva: oranžinė (už TIA-598C)

Techninis kontekstas:

Iš pradžių buvo pasirinkta didesnė 62,5 μm OM1 šerdis, nes ji supaprastino derinimą su LED šaltiniais ir leido sumažinti jungties tolerancijas. Tačiau ši didesnė šerdis palaiko daugiau sklidimo režimų nei 50 μm pluošto, todėl yra didesnė modalinė sklaida ir mažesnis pralaidumas.

62,5 μm šerdies dydis sukuria esminį nesuderinamumą: OM1 jungčių ir pataisų laidų negalima maišyti su OM2/OM3/OM4/OM5 komponentais. Sujungus 62,5 μm pluoštą su 50 μm pluoštu, atsiranda maždaug 3-4 dB papildomų nuostolių, kurių pakanka, kad daugelyje sistemų sugestų ryšys.

Praktinio atstumo ribos:

Dabartinė būsena:

OM1 laikoma sena infrastruktūra. Naujuose įrenginiuose OM1 neturėtų būti nurodyta, nebent jungiama prie esamos 62,5 μm įrenginio, kur reikalingas modalinis tęstinumas. Dėl 33 metrų 10 GbE ribos tai nepraktiška šiuolaikinėms duomenų centrų programoms.

OM2 pluoštas

Pagrindinės specifikacijos:

Šerdies skersmuo: 50μm

Apvalkalo skersmuo: 125μm

OFL dažnių juostos plotis: 500 MHz · km esant 850 nm, 500 MHz · km esant 1300 nm

Maksimalus slopinimas: 3,5 dB/km esant 850 nm, 1,5 dB/km esant 1300 nm

Striukės spalva: oranžinė (už TIA-598C)

Techninis kontekstas:

OM2 reiškia perėjimą prie 50 μm pagrindinės technologijos, tačiau vis dar yra sukurtas pirmiausia LED šaltiniams. Mažesnis branduolys sumažina palaikomų režimų skaičių ir pagerina pralaidumą, palyginti su OM1. Šiuolaikinis OM2 dažnai gaminamas kaip optimizuotas lazeriu{5}}, nors jis neatitinka griežtų OM3 EMB reikalavimų.

Kadangi ir OM1, ir OM2 naudojami oranžiniai apvalkalai, prieš nutraukdami arba sujungdami visada patikrinkite pluošto tipą, patikrindami spausdintą kabelio legendą (pvz., „50/125“ ir „62.5/125“).

Praktinio atstumo ribos:

Dabartinė būsena:

Kaip ir OM1, OM2 laipsniškai atsisakoma naujų įrenginių. 82 metrų riba esant 10 GbE riboja jo naudingumą šiuolaikinėje aplinkoje, nors ir toliau tinka 1 GbE ryšiams neviršijant atstumo ribų.

OM3 pluoštas (lazerinis-optimizuotas daugiamodis pluoštas)

Pagrindinės specifikacijos:

Šerdies skersmuo: 50μm

Apvalkalo skersmuo: 125μm

Efektyvus modalinis dažnių juostos plotis (EMB): 2000 MHz·km esant 850 nm

OFL dažnių juostos plotis: 1500 MHz·km, esant 850 nm

Maksimalus slopinimas: 3,0 dB/km esant 850 nm

Striukės spalva: Aqua (už TIA-598C)

Techninis kontekstas:

OM3 buvo pirmoji pluošto klasifikacija, sukurta specialiai VCSEL perdavimui. Pagrindinė metrika buvo pakeista nuo perpildyto paleidimo pralaidumo (susijusio su šviesos diodais) į efektyvų modalinį dažnių juostos plotį (aktualu VCSEL). EMB nustatomas atliekant diferencinio režimo delsos (DMD) testavimą, kuris matuoja, kaip skirtingos režimų grupės atidedamos viena kitos atžvilgiu ribotomis paleidimo sąlygomis, kurios imituoja VCSEL elgesį.

2 000 MHz·km EMB specifikacija reiškia, kad 300 - metrų ilgio ryšys suteikia maždaug 6,67 GHz naudojamo pralaidumo, kurio pakanka 10 GbE su atsarga. Pluošto lūžio rodiklio profilis yra griežtai kontroliuojamas, ypač šerdies centre, kur koncentruojasi VCSEL energija.

Praktinio atstumo ribos:

Dabartinė būsena:

OM3 tebėra plačiai naudojamas ir ekonomiškas-10 GbE programoms 300 metrų atstumu. OM3 siūlo puikią vertę gyvenamosioms šviesolaidinėms instalijoms ir mažesniems įmonių tinklams, kuriuose kabeliai yra mažesni nei 300 metrų. Tačiau 40GbE ir 100GbE programos greitai atskleidžia savo apribojimus.

OM4 pluoštas

Pagrindinės specifikacijos:

Šerdies skersmuo: 50μm

Apvalkalo skersmuo: 125μm

Efektyvus modalinis dažnių juostos plotis (EMB): 4700 MHz·km esant 850 nm

OFL dažnių juostos plotis: 3500 MHz·km esant 850 nm

Maksimalus slopinimas: 3,0 dB/km esant 850 nm

Striukės spalva: Aqua arba Erika Violet (už TIA-598C)

Techninis kontekstas:

OM4 atsirado dėl nuolatinio gamybos proceso tobulinimo po OM3 įvedimo. Pluošto gamintojai griežčiau kontroliavo lūžio rodiklio profilį, daugiau nei dvigubai padidindami efektyvų modalinį pralaidumą. Tai buvo ne naujas pluošto dizainas, o OM3 gamybos evoliucija siekiant aukštesnių kokybės standartų.

4700 MHz·km EMB leidžia 400 metrų ryšiu palaikyti maždaug 11,75 GHz dažnių juostos plotį, o tai leidžia 10 GbE atstumais, viršijančiais OM3 galimybes. Dar svarbiau, kad OM4 išplečia 40GbE ir 100GbE sistemų pasiekiamumą nuo OM3 100m/70m ribų atitinkamai iki 150m/100m.

OM4 yra visiškai suderinamas su OM3 – abu naudoja 50 μm branduolius ir gali būti sujungti be modalinio neatitikimo nuostolių. Pagrindinis vizualinis skirtumas yra neprivaloma Erika Violet (rausvai raudonos) striukės spalva, nors daugelis gamintojų vis dar naudoja vandens.

Praktinio atstumo ribos:

Dabartinė būsena:

OM4 yra rekomenduojamas pasirinkimas naujiems duomenų centrams, palaikantiems nuo 10 GbE iki 100 GbE. Jo kaina, palyginti su OM3, yra nedidelė (paprastai 10{6}}20 %), o didesnis pasiekiamumas suteikia reikšmingo veikimo lankstumo ir patikimumo ateityje.

OM5 šviesolaidis (plačiajuostis daugiamodis šviesolaidis)

Pagrindinės specifikacijos:

Šerdies skersmuo: 50μm

Apvalkalo skersmuo: 125μm

EMB esant 850 nm: 4700 MHz·km (tas pats kaip OM4)

EMB ties 953 nm: 2 470 MHz·km (nauja specifikacija)

Maksimalus slopinimas: 3,0 dB/km esant 850 nm, 2,3 dB/km esant 953 nm

Striukės spalva: Lime Green (už TIA-598C)

Techninis kontekstas:

OM5 yra daugiamodio pluošto dizaino paradigmos pokytis. Nors OM3 ir OM4 optimizavo pralaidumą tradiciniu 850 nm VCSEL bangos ilgiu, OM5 išplečia šį optimizavimą bangų ilgių diapazone nuo 850 nm iki 953 nm.

Ši plačiajuosčio ryšio galimybė įgalina trumpojo bangos ilgio padalijimo tankinimą (SWDM), kai keturi bangos ilgiai (850 nm, 880 nm, 910 nm ir 940 nm) perduodami vienu metu per vieną skaidulų porą. SWDM efektyviai keturis kartus padidina pluošto talpą, nereikalaujant papildomų skaidulų gijų ar pereinant prie lygiagrečios optikos.

Kritinis paaiškinimas:OM5 EMB esant 850 nm atitinka OM4 specifikaciją. Vieno-bangos ilgio 850 nm siųstuvams-imtuvams (standartinis 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4) OM5 nesuteikia jokio atstumo pranašumo prieš OM4. OM5 priemoka atsiperka tik naudojant SWDM{15}}siųstuvus-imtuvus, pvz., 40G-SWDM4, 100G-SWDM4 arba naujus 400G-BD4.2 modulius.

Praktinio atstumo ribos:

Dabartinė būsena:

OM5 pritaikymas buvo lėtesnis nei iš pradžių tikėtasi. Išlaidų priemoką (paprastai 30{6}}50 %, palyginti su OM4) sunku pateisinti, nebent SWDM siųstuvai-imtuvai yra diegimo plano dalis. Daugumoje duomenų centrų programų OM4 kartu su lygiagrečia optika (MPO / MTP ryšys) pasiekia panašų arba didesnį 40 GbE ir 100 GbE ekonomiškumą.

OM5 rodo pažadą hiperskalėje, kur skaidulų gijų skaičius yra apribotas arba kai migracijos kelias iki 400 GbE ir toliau skatina bangos ilgio tankinimą, o ne skaidulų lygiagretumą.

Išsamios palyginimo lentelė

Tinkamo pluošto pasirinkimas: sprendimų pagrindas

Vertinimo kriterijai

1. Dabartiniai pralaidumo reikalavimai

Sukurkite esamą tinklo topologiją ir nustatykite kiekvienos nuorodos greitį. Jei naudojate daugiausia 1 GbE ryšius, net OM3 suteikia daug vietos. Tačiau, jei vyrauja 10 GbE ar greitesnės nuorodos, OM4 tampa praktiniu minimumu daugumoje aplinkų.

2. Kabelio nutiesimo atstumai

Išmatuokite arba įvertinkite ilgiausią galimą kabelio eigą. Įtraukite atsipalaidavusias kilpas, vertikalius stovus ir nukreipimo aplinkkelius-įrengto kabelio ilgis dažnai viršija tiesios{2}}linijos atstumą 20–40%.

3. Ateities migracijos kelias

Duomenų centro pralaidumo poreikiai paprastai kasmet išauga 25–50 %. Šiandien įdiegta kabelių infrastruktūra turėtų tilpti bent 2-3 technologijų kartos. Daugeliui organizacijų tai reiškia, kad reikia sukurti 40 GbE / 100 GbE, net jei dabartinė įranga veikia 10 GbE.

4. Biudžeto apribojimai

Nors OM4 turi nedidelę priemoką nei OM3, kabelių montavimo darbo sąnaudos paprastai sumažina medžiagų sąnaudų skirtumą. Įdiegus OM4 šiandien, palyginti su OM3, kabelių įsigijimas gali padidėti 10{6}}20 %, tačiau vėliau išvengiama daug didesnių išlaidų, susijusių su laidų perjungimu.

Rekomendacijų santrauka

Jungčių pasirinkimas ir geriausia praktika

Daugiamodio pluošto veikimas labai priklauso nuo jungties kokybės ir švaros. Didelio-tankio duomenų centro programoms mūsų MPO/MTP sprendimai palaiko 8, 12, 16 ir 24 skaidulų konfigūracijas lygiagrečios optikos siųstuvams-imtuvams. Tradicinėms dvipusėms jungtims LC jungtys siūlo didžiausią prievadų tankį, o mūsų tikslūs keraminiai antgaliai užtikrina pastovų iki 0,2 dB įterpimo nuostolį.

Lenkų tipai

PC (fizinis kontaktas): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (ultra fizinis kontaktas): Enhanced polish with better surface finish. Return loss typically >50dB. Rekomenduojama didelės spartos-programoms.

APC (kampinis fizinis kontaktas): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Daugiausia naudojamas su vieno -modo šviesolaidžiu, bet galima naudoti specializuotoms daugiamodėms programoms.

Valymo protokolas

Užteršimas yra pagrindinė ryšio gedimų priežastis. Net viena 1 μm dulkių dalelė gali blokuoti reikšmingą šviesos perdavimą per 50 μm šerdį. Prieš kiekvieną sujungimą apžiūrėkite jungties galus,{4}}su 200 kartų ar didesnio padidinimo skaidulų diapazonu, ir nuvalykite servetėlėmis be pūkelių, naudodami IPA (izopropilo alkoholį) arba sauso valymo kasetes.

Verslo pavyzdys: visos nuosavybės išlaidos

Daugiamodio pluošto rūšių sąnaudų skirtumas dažnai yra mažesnis, nei atrodo:

Medžiagų kainos pavyzdys (100 m laidas):

OM3: ~ 45 USD

OM4: ~52 USD (15 % priemoka)

OM5: ~ 68 USD (51 % priemoka už OM3)

Montavimo darbai(tas pats visoms klasėms): ~ 150–300 USD už bėgimą

Kai visose sąnaudose dominuoja montavimo darbas, papildomos išlaidos nurodant OM4, o ne OM3 tampa nereikšmingos,{2}}o draudimas nuo būsimų pralaidumo apribojimų yra didelis.

Naujo duomenų centro statybai rekomenduojame OM4 kaip numatytąją specifikaciją. Nedidelė išankstinė investicija užtikrina suderinamumą su 10 GbE, 25 GbE, 40 GbE ir 100 GbE įranga be atstumo apribojimų tipiniais atstumais nuo-to-rack and row-to-.
