Kas yra FC pluošto jungtis? Tipų, naudojimo ir pasirinkimo vadovas

AnFC pluošto jungtisyra apvali, sriegiuota šviesolaidinė jungtis, kuri įsukama į adapterį arba įrangos prievadą, o ne įstumiama kaip SC arba LC jungtis. Vardas paprastai skaitomas kaipAntgalio jungtis, o visas dizainas sukurtas tam, kad būtų galima gerai atlikti vieną dalyką: išlaikyti stabilų, pakartojamą optinį ryšį, kuris išlieka, kai įranga tvarkoma, perkeliama ar veikiama vibracijos.

FC nebėra numatytasis naujų didelio{0}}tankio tinklų -, kuriam priklauso vaidmuoLC jungtys. Tačiau tai vis dar įprasta optiniuose bandymo prietaisuose, senesnėse telekomunikacijų ir perdavimo infrastruktūros dalyse bei lazerių, jutiklių ir poliarizacijos -palaikančiose (PM) skaidulinėse sistemose. Šiame vadove aprašoma, kaip veikia FC, kuo skiriasi FC/PC, FC/UPC ir FC/APC, kur FC vis dar nurodytas šiandien ir kaip pasirinkti tinkamą FC.jungtis, pataisos laidas, košė arba adapteris projektui.

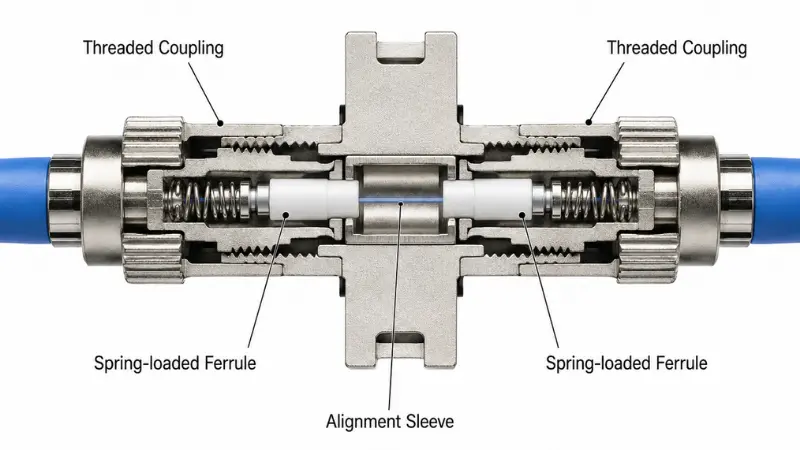

Kaip veikia FC pluošto jungtis?

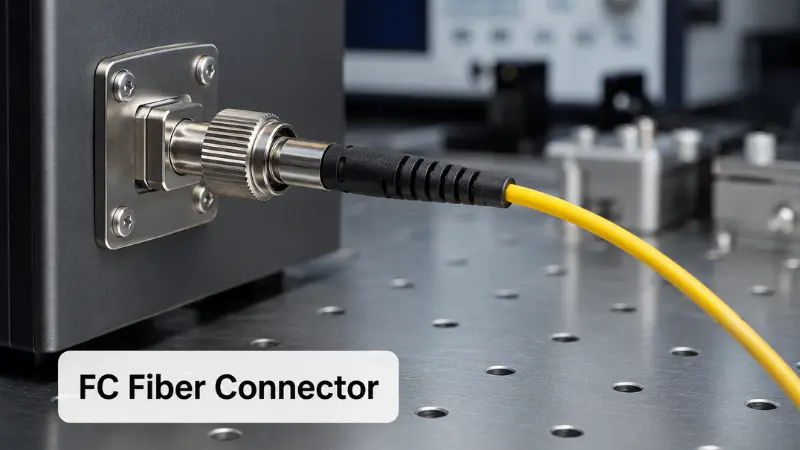

FC jungtis naudoja srieginę movos veržlę, kad užfiksuotų adapterį arba įrenginio prievadą. Veržlei priveržus, spyruoklinis-spyruoklinis antgalis prispaudžiamas prie sujungimo antgalio, išlygiuojant du pluošto galinius paviršius, kad šviesa prasiskverbtų su nedideliais nuostoliais. Sąsajos matmenys yra apibrėžti tarptautiniu mastuIEC 61754-13, kuri nurodo FC jungčių šeimą aplink 2,5 mm įvorę ir srieginę, spyruoklinę movą.

Srieginis sujungimo mechanizmas

Movos varžtas- yra jungties parašo funkcija. Užuot spustelėję į vietą, sukite veržlę, kol jungtis užsifiksuos. Atlygis yra mechaninis stabilumas: jungtis atspari atsitiktiniams traukimams ir išlaiko išlygiuotą vibraciją, o tai yra būtent tai, ko reikia bandymų stendams ir prietaisų prievadams.

Kompromisas- yra greitis. Kiekvienos jungties įsriegimas ir atskleidimas yra lėtesnis nei SC ar LC st{2}}traukimo veiksmas, todėl FC retai kada yra tinkamas įrankis tankiam pataisų skydeliui, kuris dažnai pataisomas. Jis užsitarnauja vietą, kur ryšys nustatomas vieną kartą ir tikimasi, kad jis išliks patikimas.

Įvorė, raktas ir svarbios dalys

Žinant pagrindines dalis, lengviau nurodyti ir pašalinti triktis:

• Antgalis- paprastai yra 2,5 mm keraminis (cirkonio oksido) cilindras, laikantis ir centruojantis pluoštą galiniame paviršiuje, tokio paties vardinio dydžio kaip SC ir ST antgaliai.
• Movos veržlė- besisukantis metalinis apykaklė, kuris įsriegiamas ant adapterio ir taiko kontaktinę jėgą.
• Lygiavimo raktas- mažas vyriškas raktelis ant jungties korpuso, kuris nustato orientaciją ir neleidžia antgaliui suktis prieš sujungimo galinį paviršių.
• Jungties korpusas ir bagažinė- korpusas, laikantis viską kartu, ir įtempimo-apvalkalas, apsaugantis pluoštą ten, kur jis išeina.
• Adapterio rankovė- FC adapterio viduje esanti padalinta išlygiavimo įvorė priima abu antgalius ir juos išlygina.

Išlygiavimas yra svarbus, nes blogai pritvirtinta ar{0}}kryžminė jungtis padidina įkišimo ir grąžinimo praradimą, o prispaudus arba pasukus antgalį prie jos, galima subraižytipoliruotas galas. Raktai ypač svarbūs kampinėse (APC) jungtyse, kur sukimosi padėtis tiesiogiai veikia našumą.

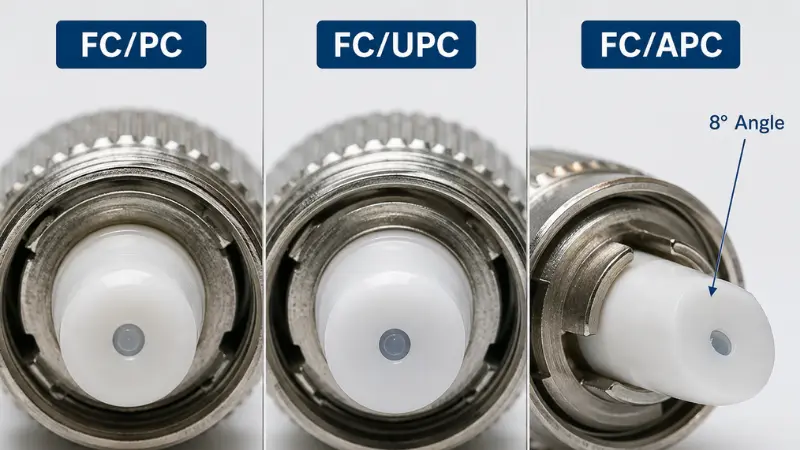

FC jungčių poliravimo tipai: PC, UPC ir APC

FC jungtys tiekiamos su skirtingais galų-veidų poliravimo elementais, o poliravimas -, o ne jungties korpusas - yra tai, kas daugiausia lemia atspindį ir įterpimo praradimą. Jei prisimenate vieną dalyką iš šios skilties, atsiminkite trijų -raidžių galūnę ant dalies numerio. Norėdami sužinoti daugiau apie visas jungčių šeimas, žr. mūsų vadovąPC, UPC ir APC poliravimas.

FC/PC (fizinis kontaktas)

PC yra originalus poliravimas su kupolu, kai pluošto šerdys liečiasi veikiant lengvam spyruokliniam spaudimui. Jis veikia, tačiau jo atspindžio našumas atsilieka nuo naujesnių poliravimo būdų, todėl jis retai nurodomas naujuose vieno -režimo projektuose ir dabar dažniausiai rodomas senoje įrangoje.

FC/UPC (ultra fizinis kontaktas)

UPC yra tobulesnė, griežčiau kontroliuojama kompiuterio versija. Tai užtikrina mažą įterpimo praradimą ir tvirtą grąžinimo praradimą, be to, tai yra praktiškas numatytasis bendrųjų vieno -režimo saitų, laboratorinių jungčių ir įrangos sąsajų, kurioms reikalingas tiesioginis fizinis{2}}kontaktinis poliravimas. UPC dalys paprastai pažymėtos mėlynais batais, tačiau spalvų kodavimas gali skirtis priklausomai nuo gamintojo.

FC / APC (kampinis fizinis kontaktas)

APC poliruoja galinį paviršių kampu -, standartizuota vertė yra 8 laipsniai -, todėl atspindėta šviesa nukreipiama į apvalkalą, o ne tiesiai atgal į šaltinį. Tai smarkiai sumažina atspindį atgal, todėl APC pasirinktas sistemoms, jautrioms atspindėtai šviesai: CATV ir analoginiam vaizdo įrašui, PON ir FTTH tiekimui, lazeriniams šaltiniams ir tikslumo matavimams. APC dalyse paprastai yra žali batai.

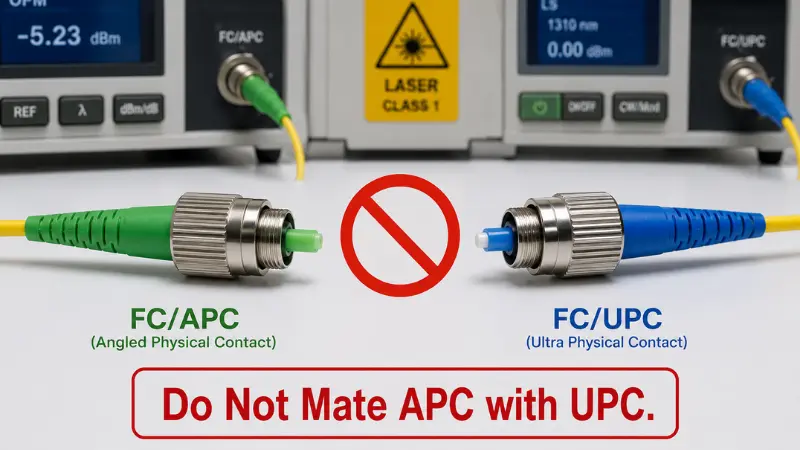

APC jungtys turi būti sujungtos tik su APC jungtimis, turinčiomis tą patį raktą. Prispaudus APC priekinį paviršių prie UPC arba PC, atsiranda didelių nuostolių ir gali būti visam laikui pažeisti abu galiniai paviršiai.

PC vs UPC vs APC iš pirmo žvilgsnio

Aukščiau pateikti grąžos{0}}nuostolių skaičiai atspindi lygius, dažniausiai nurodytus tarptautiniuose veiklos standartuose, pvz.,IEC 61753ir tiekėjų duomenų lapuose; visada patvirtinkite tikslų įvertinimą pagal užsakytų dalių bandymo ataskaitą.

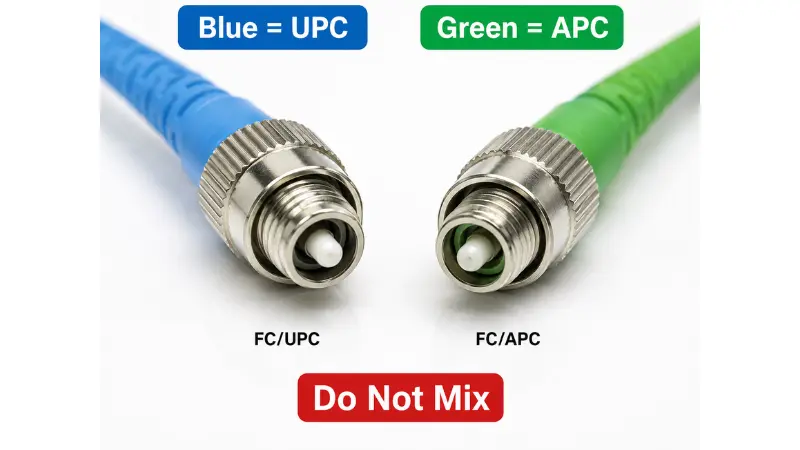

Kaip atskirti FC/APC ir FC/UPC

Praktikoje dažniausiai poliravimą galite atpažinti keturiais būdais: bagažinės spalva (žalia APC, mėlyna UPC), matomas kampas ant antgalio, priesaga užsakymo specifikacijoje arba etiketėje (FC/APC vs FC/UPC) ir žymėjimas ant įrangos prievado. Jei abejojate, pirmiausia patikrinkite prievado etiketę, o ne spręskite pagal išvaizdą -, tai yra vienintelis lengviausias būdas išvengti APC/UPC neatitikimo.

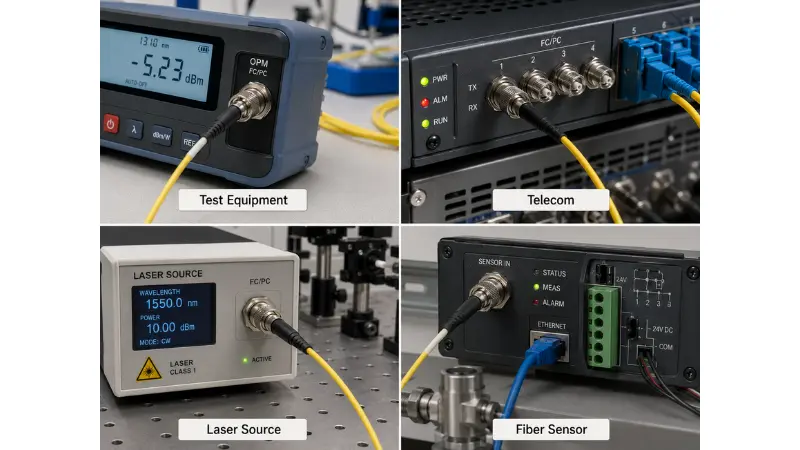

Kur šiandien vis dar naudojamos FC pluošto jungtys?

Teisingas klausimas dėl bet kurios jungties, kuri buvo senesnė nei LC, yra tai, ar ji pasenusi. FC nėra -, jis tiesiog susiaurėjo iki tų vietų, kur jo stabilumas vertas lėtesnio ryšio.

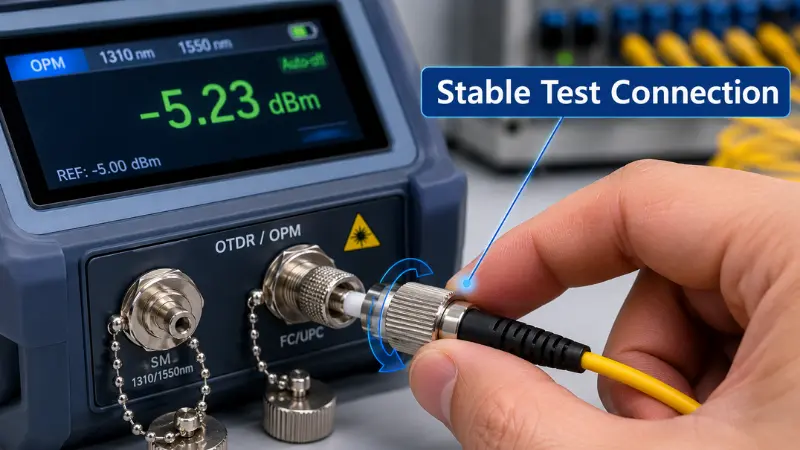

Bandymo ir matavimo įranga

FC yra pažįstamas optinių galios matuoklių, šviesos šaltinių, OTDR ir optinio spektro analizatorių vaizdas, taip pat etaloninio{0}}klasės bandymo laidai. Srieginė mova turi pastovų, kartojamą kontaktą, dėl kurio matavimai išlieka nuoseklūs per daugelį prijungimo/atjungimo ciklų - – tai tikras pranašumas, kai laisvas prievadas gali iškreipti rodmenis.

Telekomunikacijų ir perdavimo sistemos

Tam tikra telekomunikacijų ir transporto įranga, ypač senesnės platformos, buvo pastatyta aplink FC prievadus ir vis dar naudojama. Nauji pastatai linkęSC jungtysprieigos tinkluose ir įrangos LC, tačiau FC vis tiek gali prireikti suderinti su esama važiuokle arba paskirstymo rėmu.

Lazeriai, jutikliai ir PM pluoštas

Lazeriniai instrumentai, skaidulų jutikliai, tyrimų sąrankos ir PM pluošto rinkiniai dažnai naudoja FC, nes mechaninis stabilumas ir tikslus, pakartojamas derinimas yra svarbesnis nei ryšio greitis. Šiose sistemose net nedideli atgalinio atspindžio kiekiai gali destabilizuoti šaltinį arba sugadinti matavimą, todėl FC/APC yra įprastas dalykas.

Pramoninė ir didelės vibracijos{0}}aplinka

Kadangi mova yra srieginė, FC gali tikti jungtims, kurias veikia vibracija arba judėjimas. Tinkamumas vis tiek priklauso nuo viso surinkimo - įtempimo mažinimo, adapterio kokybės ir montavimo -, o ne nuo vien jungties.

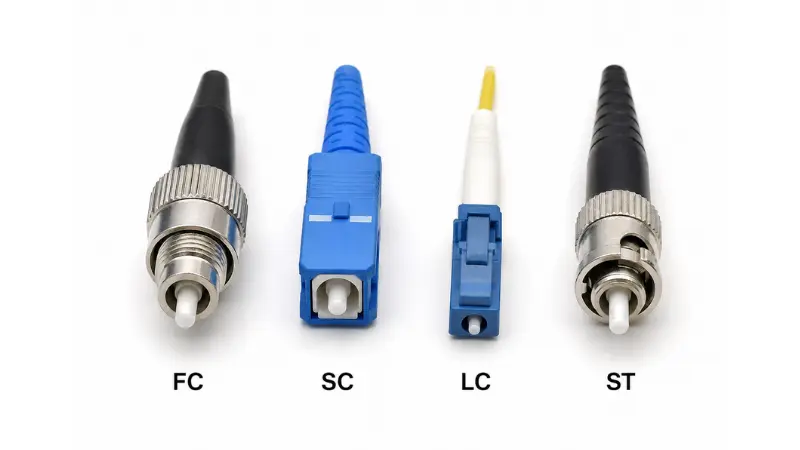

FC vs SC vs LC vs ST jungtys

FC yra viena iš kelių. Palyginus jį su kitomis pagrindinėmis jungtimis, sprendimas tampa aiškesnis.

Kurią jungtį turėtumėte pasirinkti?

• Pasirinkite FCsujungiant bandymo prietaisus, suderinant seną FC įrangą arba kuriant lazerio / jutiklio / PM ryšius, kai stabilus lygiavimas viršija greitį.
• Pasirinkite LCsiųstuvams-imtuvams irdidelio{0}}tankio kabeliai, kur jo 1,25 mm įvorė maždaug dvigubai padidina prievado tankį.
• Pasirinkite SCFTTH ir prieigos tinklams, kur SC/APC yra plačiai naudojamas ir lengvai užbaigiamas vietoje.
• PasirinkiteSTdaugiausia tam, kad atitiktų esamą daugiamodę gamyklą; tai retai pasirenkamas naujam darbui.

Jei sveriate du 2,5 mm varžtus-palyginus-paspaudimo parinktis, mūsų pastaba apieSC ir FC jungčių skirtumaigilinasi į kompromisus{0}}.

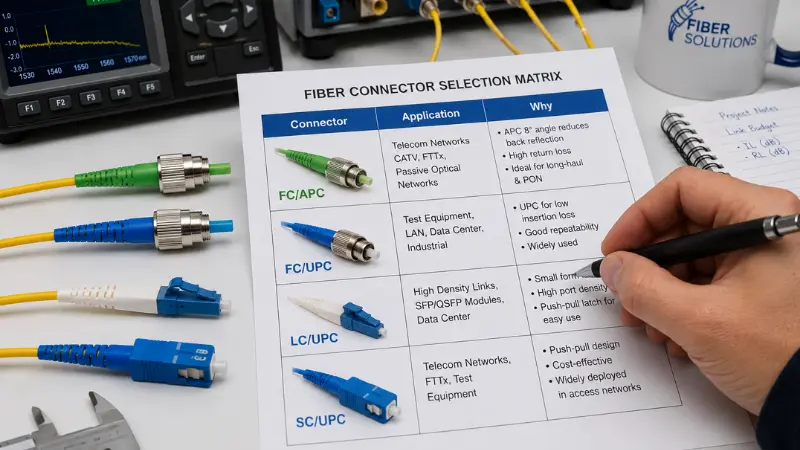

FC jungties pasirinkimo matrica

Norėdami greitai sužinoti, štai kaip dažniausiai pasirenkama pagal programą:

FC jungčių privalumai ir apribojimai

Sąžininga santrauka: FC patogumą keičia stabilumu. Kai kuriose vietose tai yra geras pasiūlymas, o kitur - prastas.

Kur FC stiprus.Srieginė mova atspari atsitiktiniam atjungimui ir vibracijai, o antgalio-ir-rakto konstrukcija palaiko kartojamą išlygiavimą, o jungtis yra tiek UPC, tiek APC, kad atitiktų skirtingus grąžinimo -nuostolių poreikius -, todėl ji išlieka bandymo, lazerio ir PM programose.

Kur FC nepasiekia.Jį prijungti ir atjungti yra lėčiau nei SC ar LC, jis fiziškai didesnis nei LC, todėl netinkamas didelio{0}}tankio plokštėms, o poravimosi metu jį reikia labiau prižiūrėti: raktas turi būti vienoje linijoje, o antgalio niekada negalima spausti arba pasukti prieš jungtį.

Kada nenaudoti FC

Praleiskite FC, kai pirmenybė teikiama prievado tankiui arba pataisymo greičiui (LCD pasiekiamumas), kai diegiamas standartinis FTTH arba prieigos tinklas (SC/APC paprastai yra norma) arba kai niekam iš nuorodos nereikia FC srieginio stabilumo. Pasirinkus FC „kad būtų saugus“ ant tankios plokštės, paprastai tik padidėja sąnaudų ir sulėtėja diegimas.

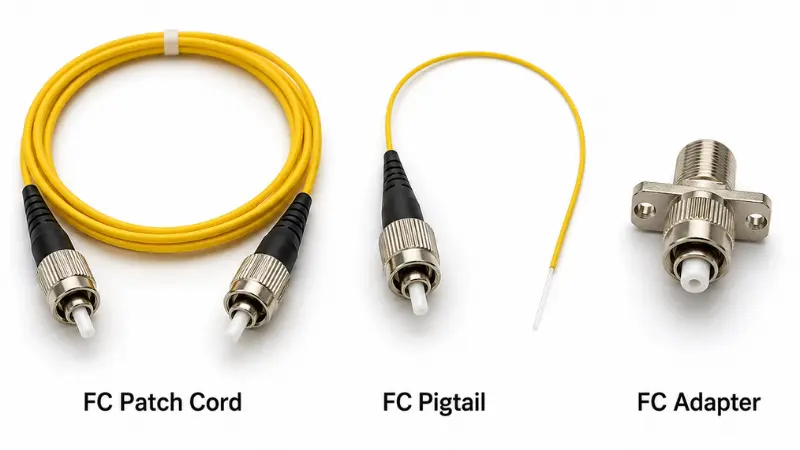

FC Patch Cord vs FC Pigtail vs FC Adapter

Šie trys FC produktai išsprendžia skirtingas problemas, o jų maišymas yra dažna užsakymo klaida:

• FC pataisų laidaiyra baigti abiejuose galuose ir tiesiogiai prijunkite du prievadus -, pavyzdžiui, instrumentą prie pataisų skydelio. Striukės paprastai būna 2,0 mm arba 3,0 mm.
• FC košėsViename gale turi būti jungtis, o kitame – plikas pluoštas, skirtas sujungti-į kabelį arba dėklą. Paprastai jie naudoja 0,9 mm sandarų{3}}buferinį pluoštą.
• FC adapteriai(movos) yra vidinė pertvara, jungianti dvi FC jungtis per išlygiavimo įvorę; jie montuojami į plokštes, dėžes ir gaubtus.

Kaip pasirinkti tinkamą FC pluošto jungtį?

Prieš užsakydami FC jungtį, pataisos laidą, košę ar adapterį, patvirtinkite šiuos penkis dalykus.

1. UPC arba APC

Naudokite FC/UPC bendroms vieno{0}}režimo nuorodoms, kur pakanka mažo įterpimo praradimo. Naudokite FC / APC ten, kur svarbus atgalinis atspindys - lazeriai, analoginė / CATV, PON ir tikslumas. Niekada nemaišykite APC su UPC ar kompiuteriu.

2. Pluošto tipas

Patvirtinkite, ar nuoroda yravieno-režimo arba kelių režimų. Vieno-mode FC yra telekomunikacijų, bandymo ir tolimojo{2}}optikos standartas; Daugiamodis FC egzistuoja, bet kur kas rečiau paplitęs naujuose darbuose.

3. Kabelio skersmuo

Priderinkite dėklą ir jungtį prie kabelio: 0,9 mm sandarus-buferinis pluoštas daugeliui kojelių ir 2,0 mm arba 3,0 mm apvalkalai laidų sujungimui, atsižvelgiant į maršrutą ir patvarumą.

4. Adapterio ir rakto suderinamumas

Adapteris turi atitikti poliravimą ir raktą. FC adapteriai yra siauro rakto (dažnai žymimi NK / 2,0 mm) ir plačiu raktu (WK / 2,14 mm), o siaurasis raktas šiandien yra labiau paplitęs. Naudojant FC / APC, klavišų išlygiavimas yra labai svarbus, nes kampinė padėtis nustato našumą - nesuderintas raktas gali užkirsti kelią tinkamam sėdėjimui arba padidinti nuostolius.

5. Veiklos reikalavimai

Nesustokite ties jungties pavadinimu. Patvirtinkite skaičius, pagal kuriuos nustatoma, ar nuoroda veikia:

• Įterpimo praradimas (IL)- dingo šviesa, praeinanti per porą; žemesnis yra geriau. Klauskite tipinių ir didžiausių verčių.
• Grąžos praradimas (RL)- šviesa atsispindi link šaltinio; didesnis dB yra geriau, ir tai yra pagrindinė priežastis pasirinkti APC.
• Veikimo bangos ilgis- patvirtinkite, kad agregatas skirtas jūsų langui (pavyzdžiui, 1310/1550 nm vieno-režimo režimu).
• Striukė, ilgaamžiškumas ir aplinka- striukės įvertinimas (pvz., LSZH), kištuko-ciklo patvarumas ir visi lauko ar pramonės reikalavimai.

B2B užsakymams taip pat verta patvirtinti, kad tiekėjas gali pateikti bandymų ataskaitas, pasirinktinius ilgius, ženklinimą ir pakuotę.

Dažnos klaidos, kurių reikia vengti?

• APC ir UPC maišymas:Skirtingos galinės{0}}veidų geometrijos reiškia, kad jų susiejimas sukelia daug nuostolių ir gali sugadinti poliravimo medžiagą. Pirkimo metu dauguma FC klaidų atsiranda dėl poliravimo neatitikimo, kabelio-skersmens neatitikimo arba prielaidos, kad kiekvienas FC adapteris yra keičiamas.
• Švaros nepaisymas:Dulkės, alyva ir įbrėžimai padidina nuostolius ir sugadina bandymo pakartojamumą. Apžiūrėkite irnuvalykite galinį veidąprieš kiekvieną porininką, ypač ant instrumentų.
• Naudojant FC, kur LC arba SC tinka geriau:Didelio{0}}tankio plokštėms paprastai reikia LC; FTTH paprastai nori SC/APC. Rezervinis FC sriegio stabilumui arba įrangos suderinamumui užtikrinti.
• Pamiršus prievadus abiejuose galuose:Jungtis turi atitikti įrenginį, adapterį, skydelį arba instrumentą. Prieš užsakydami FC pataisos laidus, patikrinkite abu nuorodos - galus ir perskaitykite prievado etiketę, o ne spėliokite pagal išvaizdą.

FC Fiber Connector pirkimo kontrolinis sąrašas

Prieš pateikdami užsakymą patvirtinkite šiuos dalykus:

• Jungties konfigūracija: FC į FC arba hibridas, pvz., FC į LC arba FC į SC
• Lenkų kalba: UPC arba APC
• Šviesolaidis: vieno{0}}modės arba daugiamodis
• Kabelio ilgis
• Kabelio skersmuo: 0,9 mm, 2,0 mm arba 3,0 mm
• Striukės medžiaga ir įvertinimas
• Paprastas arba dvipusisstruktūra
• Adapterio tipas, raktas ir tvirtinimo būdas
• Įdėjimo praradimo ir grąžinimo praradimo tikslai
• Bandymo ataskaita, ženklinimas ir pakavimo poreikiai

Pirkimo pastabos B2B pirkėjams

Projektų užsakymams numatytųjų katalogo nustatymų dažnai nepakanka. Kabelio ilgis, apvalkalo medžiaga, bagažinės spalva, poliravimas, etiketės formatas ir pakuotė turi įtakos tam, kaip sklandžiai sumontuotos dalys - masteliu, o dažniausiai išvengiamos FC problemos vietoje atsiranda dėl poliravimo neatitikimo, netinkamo laido skersmens arba nenurodyto adapterio rakto. Užfiksuokite šią informaciją pirkimo užsakyme ir paprašykite kiekvienos-paketinės bandymo ataskaitų apie bet kokią maitinimo bandymo įrangą arba atspindinčias{4}}jautrias nuorodas.

Išvada

FC pluošto jungtis yra srieginė jungtis, sukurta stabilioms, pakartojamoms optinėms jungtims, todėl ji išlieka aktuali bandymo prietaisuose, lazerinėse ir jutiklių sistemose ir visur, kur esama įranga buvo sukurta aplink FC prievadus -, net kai LC ir SC dominuoja naujuose didelio-tankio ir prieigos tinkluose. Pasirinkite FC, kai to reikalauja uostas, našumo tikslas arba aplinka; pasiekite LC tankiui ir SC/APC FTTH.

Prieš užsakydami atlikite greitus patikrinimus, kurie padės išvengti daugelio problemų: patvirtinkite abu įrangos prievadus, poliravimą (UPC arba APC), pluošto tipą, kabelio skersmenį ir adapterio raktą ir paprašykite bet kokių prietaisų arba atspindžio{0}}jautrių saitų bandymo ataskaitos. Įdėjus juos iš anksto, sumažėja įdėjimo, grąžinimo ir perdarymo išlaidos.
