Kas yra ODF? Paaiškintas optinis paskirstymo rėmelis

Optinis paskirstymo rėmas, paprastai sutrumpintas iki ODF ir kartais vadinamas šviesolaidinio paskirstymo rėmu, yra struktūrinis taškas, kuriame optinio pluošto kabeliai baigiami, sujungiami, pataisomi ir apsaugomi. ODF rasite telekomunikacijų patalpose, FTTH tinkluose, duomenų centruose, įmonių pastatuose ir pramoninių ryšių sistemose. Šis vadovas parašytas atsižvelgiant į inžinierių, palaikančių optinio paskirstymo tinklo (ODN) ir šviesolaidžio prieigos projektus, perspektyvą, todėl tikslas yra ne tik išvardyti esamus ODF tipus, bet ir padėti suderinti rėmą su skaidulų skaičiumi, diegimo vieta, jungties formatu, sujungimo reikalavimais ir ilgalaikiu -plėtimo planu.

Kai pirkėjai lygina pasirinkimus, retai kyla praktinis klausimas "kokių tipų yra?" Paprastai tai yra „kuris ODF tipas iš tikrųjų tinka mano svetainei ir ką turiu patvirtinti tiekėjui prieš pateikdamas užsakymą? Toliau pateiktuose skyriuose atsakoma į abu, o straipsnis baigiasi atrankos vadovu, specifikacijų kontroliniu sąrašu, veikiančiais konfigūracijos pavyzdžiais ir DUK.

Kas yra anOptinis paskirstymo rėmelis(ODF)?

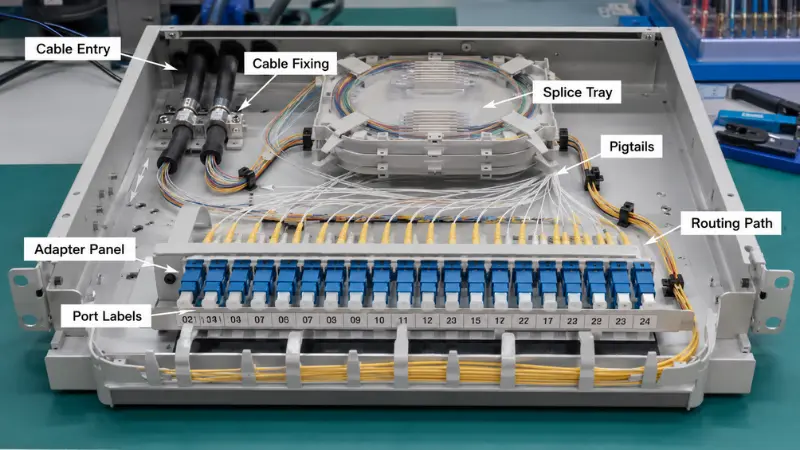

Optinis paskirstymo rėmas yra skaidulų valdymo gaubtas, naudojamas optiniams pluoštams užbaigti, sujungti, sutaisyti, apsaugoti ir organizuoti. Įeinantys kabeliai jungiami prie išeinančių skaidulų, sujungimų, pataisų laidų arba pasyvių komponentų, tokių kaip skirstytuvai, o kiekviena jungtis yra paženklinta, apsaugota ir pasiekiama priežiūrai, o ne palikta dėžutėje.

Kasdieniame darbe gerai{0}}suprojektuotas ODF palaiko skaidulų užbaigimą, apsaugą nuo lydymosi sujungimo, pataisos laido nukreipimą, laisvą kabelių saugyklą, jungčių apsaugą ir tinklo testavimą arba perkonfigūravimą. Priežastis, kodėl tai svarbu, yra konkreti, o ne kosmetinė: kai gedimas atsiranda ne darbo valandomis, rėmas su aiškiu prievadų numeravimu ir prieinamais sujungimo dėklais leidžia technikui per kelias minutes izoliuoti ir pataisyti ryšį, o perpildytas, nepaženklintas rėmas tą patį darbą paverčia valandomis plaušelių sekimo rankomis. Daugelis tų pačių uždarymo ir apsaugos funkcijų taip pat yra kompaktiškosešviesolaidinės gnybtų ir skirstomųjų dėžėsnaudojamas arčiau abonento, todėl dvi produktų šeimas lengva supainioti. Prie šio skirtumo grįšime vėliau.

Pagrindiniai optinio skirstymo rėmų tipai

ODF galima sugrupuoti pagal montavimo būdą, montavimo aplinką, talpą, vidinę struktūrą ir pritaikymą. Dažniausiai naudojamos kategorijos yra stovas, sieninis, lauko, DIN bėgis, PLC skirstytuvas ir didelio{1}}tankio moduliniai rėmai. Kiekviename toliau pateiktame skyriuje aprašoma, koks yra tipas, kur jis tinka, ir viena praktiška detalė, kuri dažnai nepastebima renkantis.

Ant stovo montuojamas ODF

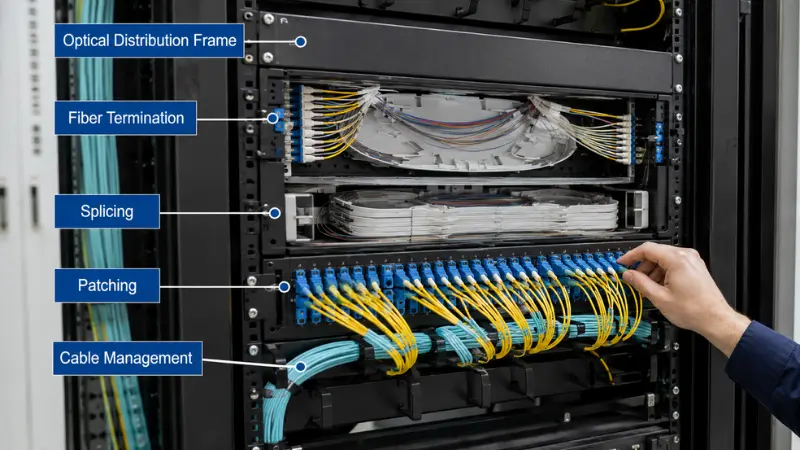

Ant stovo montuojamas ODF montuojamas į standartinį 19-colių įrangos stovą ir yra telekomunikacijų patalpų, duomenų centrų, centrinių biurų, serverių kambarių ir įmonės pagrindinio kabelių darbo arkliukas. Paprastai jis siūlomas 1U, 2U, 3U arba 4U aukščiais, be to, jis puikiai integruojamas su jungikliais, maršrutizatoriais ir pataisų skydeliais. Kaip apytikslis vadovas, 1U vienetas dažnai turi iki 24 skaidulų, 2U blokas – apie 48–96 skaidulas, o 3U–4U vienetas – 96–144 ar daugiau skaidulų. Šie skaičiai labai kinta naudojant adapterio formatą, todėl rėmas, kuriame naudojamos didelio tankio LC arba MPO plokštės, talpina daug daugiau skaidulų vienam U, nei naudojant SC.

Detalė, kuri lemia ilgalaikį naudojimą{0}}, yra pasirinkimas tarp fiksuoto ir stumdomo stalčiaus dizaino. Fiksuotas rėmas yra paprastesnis, stabilesnis ir pigesnis, todėl tinka stabilioms, retai besikeičiančioms stuburo jungtims. Stumdomas stalčius leidžia dėklą patraukti į priekį, kad būtų galima sujungti ir patikrinti, o tai yra geresnis pasirinkimas ant bet kurio rėmo, kuris dažnai juda, pridedamas ir keičiasi. Prieš nurodydami slydimo tipą, įsitikinkite, kad priešais stovą yra pakankamai laisvos vietos, kad stalčius galėtų visiškai išsikišti, nes didelio-tankio rėmą, kurio negalima atidaryti ankštame koridoriuje, sunku išlaikyti.

Sieninis laikiklis ODF

Sieninis laikiklis ODF tvirtinamas tiesiai prie sienos, o ne stovi stovo viduje, todėl tai yra natūralus pasirinkimas ten, kur stelažo nėra arba kur mažai vietos: mažose telekomunikacijų patalpose, biurų pastatuose, butų rūsiuose, grindų paskirstymo taškuose ir FTTH pastatų įėjimuose. Paprastai jis yra kompaktiškas, užrakinamas ir tinka vidutiniam pluošto skaičiui, pvz., 12, 24 arba 48 branduoliams.

Renkantis sieninį laikiklį, kabelio įvedimo kryptis yra svarbesnė, nei atrodo iš pirmo žvilgsnio. Siaurame stove ar šachtoje sumontuotam rėmui dažnai reikia įvesties iš apačios arba šono, o ne iš galo, nes už dėžės tiesiog nėra vietos nuvesti kabelį be staigaus posūkio. Patvirtinkite įvesties kryptį, vidinio sujungimo dėklo talpą, adapterio plokštės išdėstymą ir laisvą vietą pluošto suvyniojimui prieš užsakydami, o ne po to, kai dėžutė jau yra ant sienos.

Lauko ODF

Lauko ODF baigia ir paskirsto šviesolaidžius atvirose arba pusiau atvirose{0}}vietose, pvz., FTTH prieigos taškuose, lauko telekomunikacijų spintose, stulpuose montuojamose{1}}skirstymo sistemose, kaimo plačiajuosčio ryšio ir pramoninėse vietose. Skirtingai nuo vidinio rėmo, išorinis blokas veikia arba miršta dėl aplinkos sandarumo, todėl prievadų skaičius yra tik pusė specifikacijos.

Skaičius, ant kurio reikia pritvirtinti, yra apsaugos nuo patekimo laipsnis, apibrėžtas tarptautiniame standarteIEC 60529 (IP kodas). Praktiškai IP54 reiškia, kad jis yra apsaugotas nuo dulkių -ir atsparus vandens purslams, todėl gali būti montuojamas ant stogo arba spintelėje; IP65 reiškia, kad jis yra nepralaidus dulkėms{5}} ir apsaugotas nuo žemo{6} slėgio vandens čiurkšlių, o tai yra realesnis minimumas rėmui, visiškai veikiamam oro sąlygų; ir IP66 iki IP68 prideda stipresnius purkštukus arba laikiną panardinimą. Atminkite, kad didesnis panardinimo įvertinimas automatiškai nereiškia pasipriešinimo srovei, nes abu bandymai yra atskiri, todėl vietai, kurioje matomas ir pliaupiantis lietus, ir stovintis vanduo, gali prireikti dvigubo įvertinimo. Kartu su IP skaičiumi patikrinkite atsparumą UV spinduliams, kabelio riebokšlio konstrukciją, korpuso atsparumą korozijai, užrakinimo būdą ir kondensacijos valdymą. Prastai sandarus lauko rėmas yra viena iš dažniausių drėgmės{12}}gedimų priežasčių praėjus keleriems metams po montavimo.

DIN bėgis ODF

DIN bėgis ODF yra kompaktiškas įrenginys, pritvirtinamas prie DIN bėgio elektros spintoje arba pramoninio valdymo korpuse. Jis skirtas mažam šviesolaidžių skaičiui automatikos sistemose, maitinimo komunikacijose, išmaniojo tinklo įrangoje, transporto valdymo spintelėse ir gamyklų tinkluose. Jo vertė yra integracija: skaidulų pabaiga ir apsauga įjungiama į tą pačią skydą kaip ir elektros laidai, nereikalaujant atskiro stovo.

Dirbdami pramonėje, atkreipkite dėmesį į mechaninę aplinką pluošto skaičių. Vibracija, galimas korpuso gylis, įžeminimo reikalavimai ir kabelio įtempimo mažinimas turi įtakos tam, ar rėmas išliks patikimas, o pluošto maršrutas turi būti sutvarkytas taip, kad technikas galėtų pasiekti jungtis netrikdydamas netoliese esančių maitinimo laidų.

PLC skirstytuvas ODF

PLC skirstytuve ODF yra pasyvūs optiniai skirstytuvai rėmo viduje, todėl vienas tiekimo pluoštas yra padalintas į daugybę abonentų skaidulų, todėl jis yra pagrindinis FTTH, GPON ir EPON prieigos tinklų, standartizuotų tokiose nuorodose kaipITU-T G.984 GPON rekomendacijos. Viename kadre galima sujungti užbaigimą, skirstytuvo diegimą, pataisymą ir kabelių valdymą, todėl pasyvus optinis tinklas yra tvarkingas. Įprastos konfigūracijos yra nuo 1 × 8 iki 1 × 32 arba 1 × 64, o tinkamas santykis priklauso nuo nuorodos biudžeto ir projekto abonentų tankumo.

Verta planuoti du inžinerinius taškus. Pirma, padalijimo santykis lemia prievadų išdėstymą ir priežiūros erdvę, nes 1 × 32 skirstytuvas tiekia daug daugiau išvesties adapterių nei 1 × 8, o šiuos išėjimus reikia pataisyti ir pažymėti etiketėmis be perkrovimo. Tai taip pat padeda anksti apsispręsti tarp centralizuoto padalijimo viename mazge ir paskirstyto padalijimo visame tinkle. Kompromisas{6}}paaiškintas šioje apžvalgoje.optinių skirstytuvų tipai. Antra, PON diegimui beveik visada naudojamos kampinės{1}}poliruotos (APC) jungtys. Priežastis yra grąžinimo praradimas: atspindžiai bendrame pasyviame medyje pablogina kiekvieno abonento atšakoje signalo kokybę, o APC galiniai paviršiai tuos atspindžius slopina daug geriau nei plokščiieji{3}}poliruoti. Prieš užsakydami patvirtinkite skirstytuvo santykį, jungties poliravimą, įvesties ir išvesties išdėstymą, laisvą sujungimo dėklo vietą ir ženklinimo schemą ir naršykitePLC skirstytuvasparinktys, kurios tiksliai atitiktų jūsų dizaino poreikius.

Didelio{0}}tankio modulinis ODF

Didelio-tankio modulinis ODF yra sukurtas dideliam pluošto skaičiui ribotoje stelažo ar grindų erdvėje ir yra standartinis pasirinkimas duomenų centrams, centriniams biurams, operatoriaus stuburui, dideliems miesteliams ir kaupimo taškams, kuriems reikia vietos augti. Vietoj vieno fiksuoto skydelio šiose sistemose naudojamos modulinės adapterių plokštės, išimamos kasetės, keli sujungimo padėklai ir suprojektuoti maršruto keliai, be to, jos paprastai palaiko LC arba MPO/MTP sąsajas.

Klaida, kurios reikia vengti, yra pasirinkti tik didžiausią prievadų skaičių. Esant labai dideliam tankiui, pleistrų laidai susispiečia, priekinės-prieigos erdvės tampa ankšta, o perpildytas rėmas skatina netyčia atjungti netinkamą prievadą atliekant techninę priežiūrą. Lemiamas klausimas dėl didelio-tankio darbo, įskaitant LC-prieš{5}}masyvo pasirinkimą, aptartą šiame straipsnyjepraktinis LC ir MTP/MPO vadovas, ar technikai vis tiek gali pasiekti prievadus, valdyti pataisų laidus ir išsaugoti lenkimo spindulį, kai rėmas yra visiškai apkrautas.

ODF tipų palyginimo lentelė

Talpos diapazonai yra tik tipinės vertės ir skiriasi priklausomai nuo gaminio konstrukcijos, adapterio formato ir tiekėjo konfigūracijos. Visada patvirtinkite tikslų skaidulų skaičių ir skydelio parinktis duomenų lape.

Greitas ODF pasirinkimo vadovas

Jei jums reikia tik greito nukreipimo link tinkamos kategorijos, toliau pateiktoje lentelėje pateikiamos bendros projekto situacijos su tinkamu pradžios tašku. Laikykite jį kaip trumpąjį sąrašą, tada patikrinkite išsamią informaciją naudodami toliau pateiktą kontrolinį sąrašą.

Kaip pasirinkti tinkamą ODF savo projektui?

ODF pasirinkimas nėra tiesiog dėžutės su pakankamai jungčių pasirinkimas. Rėmas turi atitikti visą dizainą, todėl prieš perkant reikia patvirtinti visus toliau nurodytus veiksnius.

Skaidulų skaičius ir būsima plėtra

Pradėkite nuo skaidulų skaičiaus, kurį šiandien reikia nutraukti, sujungti arba pataisyti, tada pridėkite rezervą. Rėmas, kurio dydis tiksliai atitinka šiandienos 24 pluoštus, nepalieka vietos, kai svetainė išauga iki 48, o vėliau modifikuoti pajėgumai paprastai kainuoja daugiau nei pirkti dabar. Praktiškai daugelis projektų rezervuoja nuo 20 iki 50 procentų nepanaudotų pajėgumų būsimoms jungtims, atsarginėms skaiduloms ir atnaujinimams. Paklauskite, kiek skaidulų patenka, kiek išeina, ar bus pridėta daugiau vartotojų ar pastatų ir ar sujungimo dėklas bei adapterio talpa gali absorbuoti šį augimą.

Montavimo erdvė

Vieta daugiausia lemia tipą. Esamas 19 colių stovas nukreiptas į stovo tvirtinimo rėmą; svetainė, kurioje yra tik sienos erdvė, nukreipta į sieninio laikiklio rėmą; pramoninės spintelės viduje esantis pluoštas nukreiptas į DIN bėgio rėmą; o įrenginys, veikiamas lietaus, dulkių ar temperatūros svyravimų, neleidžia naudoti standartinio vidaus bloko, o ne išorinį. Prieš pradėdami kurti modelį, išmatuokite realią laisvą erdvę, įskaitant stelažo gylį arba stalčių tarpą.

Vidinė ir lauko aplinka

Vidaus ir lauko rėmai nėra keičiami. Vidiniai įrenginiai tinka saugomoms patalpoms, tokioms kaip įrangos patalpos, biurai ir telekomunikacijų spintos, kur sandarinimas nėra prioritetas. Lauko blokams reikia patikimos apsaugos nuo drėgmės, dulkių, korozijos ir UV spindulių, todėl IP reitingas, korpuso medžiaga, durų sandarinimas, riebokšlio konstrukcija, užrakto konstrukcija ir temperatūros diapazonas priklauso specifikacijoje. Šiame vadove aprašyti skirtumai tarp naudojimo patalpose ir lauke, įskaitant kabelių tipus ir maršrutąvidaus ir lauko šviesolaidinio kabelio montavimas. Vidaus rėmo naudojimas lauke yra dažna ir išvengiama sumažėjusio patikimumo priežastis.

Jungties ir adapterio tipas

ODF galima konfigūruoti naudojant SC, LC, FC arba ST adapterius, o teisingas pasirinkimas vadovaujasi esamais pataisų laidais, kojelėmis ir aktyviosios įrangos sąsajomis. Kaip bendras modelis,SC jungtysyra plačiai paplitę telekomunikacijų ir FTTH srityse,LC jungtysdominuoja didelio{0}}tankio duomenų centruose ir įmonėse, FC atsiranda kai kuriose telekomunikacijose ir prietaisuose, o ST išlieka senuose tinkluose. Patvirtinkite formatą, kad jis atitiktųšviesolaidiniai adapteriaiketinate naudoti.

Lenkiškas tipas nusipelno vienodo dėmesio. UPC (plokščias, šiek tiek kupoluotas) galinis paviršius paprastai sukuria maždaug 50 dB grįžtamąjį nuostolį, o APC (8- laipsnių kampu) galinis paviršius pasiekia maždaug 65 dB, atspindėdamas išsklaidytą šviesą į apvalkalą, o ne atgal į pluoštą, todėl APC yra standartinis PON ir RF vaizdo įrašų programose. Jie neturi būti sujungti vienas su kitu: APC-prie UPC jungtis sukelia didelius įterpimo nuostolius ir gali fiziškai pažeisti antgalio galinius paviršius. Jei sveriate parinktis, šis paaiškinimasPC, UPC ir APC poliravimo tipaiišsamiai aprašo skirtumus.

Sujungimo dėklo talpa

Jei rėmas bus naudojamas sujungimui, vidinio dėklo talpa turi atitikti pluoštų skaičių, o ne tik adapterio skaičių. Dažna ir varginanti klaida yra įsigyti rėmą su daugybe adapterio prievadų, bet per mažai dėklų. Pagal planavimo taisyklę sujungimo dėklas paprastai turi 12 arba 24 apsaugotus sujungimus, todėl 24-pluošto užduočiai reikia maždaug vieno ar dviejų dėklų, 48-pluošto darbui nuo dviejų iki keturių ir pan. Kai pritrūksta padėklų, simptomai yra nuspėjami: termiškai susitraukiančios rankovės neturi kur sėdėti, pluoštai negali būti suvynioti per minimalų lenkimo spindulį, priežiūra reiškia, kad iš naujo sutrikdomi esami sujungimai, o tolesnis plėtimasis tampa nepatogus. Pagal praktiką, kurią apibendrinoŠviesolaidžio asociacija, mažų patalpų kabeliams po montavimo paprastai reikalingas maždaug 25 mm lenkimo spindulys, o rėmas, kuris negali išlaikyti šio spindulio, tyliai padidins įterpimo praradimą. Kartu suplanuokite dėklų skaičių, rankovių laikymą ir maršruto maršrutą ir peržiūrėkite savopluošto košėsgreta rėmo, todėl galios ir padėklai yra suderinami. Jei vis dar sprendžiate tarp sujungimo ir lauko{1}}diegtų jungčių, šis palyginimassintezės sujungimasyra naudinga nuoroda.

Kabelio įvedimo ir priežiūros prieiga

Kabelio įvesties kryptis yra realus{0}}pasaulio apribojimas, o ne detalė. Rėmai palaiko galinį, šoninį, viršutinį arba apatinį įėjimą, o neatitikimas svetainės išdėstymui verčia staigius posūkius arba netvarkingą maršrutą. Prieiga prie priežiūros vykdoma ta pačia logika: stumdomas stalčius arba priekinės-prieigos dizainas yra lengviau naudojamas dažnai keičiamuose tinkluose, o fiksuota struktūra yra priimtina stabiliems saitams su mažais pakeitimais. Ant popieriaus kompaktiškai atrodantį rėmą gali būti sunku prižiūrėti, kai įkišti laidai.

Ženklinimas ir kabelių valdymas

Aiškus ženklinimas taupo laiką gedimų ir atnaujinimų metu, o didesniuose rėmuose prastas ženklinimas sukelia netinkamas jungtis, ilgesnį gedimų izoliavimą ir išvengiamų gedimų. Geras rėmas suteikia galimybę atskirti prievadų numeraciją, skirtą etiketės vietą, jungties laido nukreipimo žiedus, surišimo taškus, laisvą saugojimo vietą ir atskirti įeinančius kabelius nuo pataisų laidų. Laikykitės savo maršrutopataiso virvelesplanuota nuo pat pradžių, o ne pridėta kaip pasekmė.

ODF specifikacijų kontrolinis sąrašas prieš paprašant kainos pasiūlymo

Paruošus šią informaciją prieš susisiekiant su tiekėju, sutrumpėja -ir-pirmyn ir sumažėja rizika gauti neteisingą konfigūraciją.

• Bendras pluoštas, kurį reikia nutraukti dabar, pridėjus rezervo procentą būsimam augimui.
• Įrengimas viduje arba lauke, o lauke – tikslinis IP reitingas.
• Montavimo būdas: 19-colių U aukščio stovas, siena, stulpas, DIN bėgelis arba spintelė.
• Jungties ir adapterio formatas (SC, LC, FC arba ST) ir poliravimas (UPC arba APC).
• Pigtail ir pataiso laido tipas, ilgis ir kiekis.
• Sujungimo dėklų skaičius ir vienam dėklui reikalinga talpa.
• Skirstytuvo santykis ir padalijimo padėtis, PON projektams.
• Kabelio įvesties kryptis ir kabelio išorinis skersmuo arba riebokšlio dydis.
• Ženklinimo ir prievado{0}}numeravimo schema.
• Fiksuota arba stumdoma konstrukcija ir reikiama prieigos pusė.

ODF konfigūracijų pavyzdys

Trys anoniminiai scenarijai parodo, kaip aukščiau išvardyti veiksniai derinami praktiškai.

Mažas FTTH pastato paskirstymo punktas

24 pluoštams su SC/APC košelėmis stovo viduje paprastai pakanka kompaktiško sieninio laikiklio ODF su dviem sujungimo padėklais ir apatiniu arba šoniniu kabelio įvadu. Rezervavus keletą atsarginių prievadų, pastate lieka vietos papildomiems įrenginiams nepridedant antrojo rėmo.

Duomenų centro agregavimas

96 skaidulų LC judriame koridoriuje, 2U didelio-tankio stumdomas stovo montuojamas ODF su priekiu priekiu ir dvigubu kabelio įvadu leidžia valdyti lopymą ir apsaugo lenkimo spindulį esant didelei laido apkrovai. Stumdomas stalčius čia svarbus, nes keičiasi dažnai.

Kaimo FTTH prieiga ant stulpo

Daugeliui abonentų padalintam tiektuvui naudojamas lauko skirstytuvo paskirstymo rėmas, kurio reitingas IP65 arba aukštesnis, su1×32 skirstytuvasir SC/APC jungtys, viename korpuse tvarko ir padalijimą, ir aplinkos poveikį.

ODF pasirinkimas pagal programą

FTTH ir PON prieigos tinklai

FTTH darbe dažniausiai naudojami sieniniai rėmai patalpose, lauko rėmai atviruose prieigos taškuose ir PLC skirstytuvo rėmai visur, kur reikalingas pasyvus padalijimas. Rūsyje, telekomunikacijų kambaryje arba grindų paskirstymo taške paprastai reikia montuoti ant sienos; išorinė vieta reikalauja lauko -įvertinimo; ir padalijimo mazgas reikalauja skirstytuvo rėmelio, kuris integruoja skirstytuvą su užbaigimu. Norėdami pamatyti platesnį vaizdą apie tai, ko reikia pasyviam pastatymui, taiFTTH pasyvūs komponentaipirkimų vadovas yra naudingas kompanionas.

Duomenų centrai ir telekomunikacijų kambariai

Šiose aplinkose pirmenybė teikiama ant stovo montuojamiems ir didelio{0}}tankio moduliniams rėmams, o joms paprastai reikalingas didelis skaidulų skaičius, LC didelio-tankio adapteriai, švarus{2}}laidų maršrutas, patikimas ženklinimas ir erdvė plėstis. Tankiose lentynose kabelių valdymas turi tiek pat svorio, kiek neapdorotas prievado tankis.

Įmonių pastatai ir miestelių tinklai

Čia tinkamas rėmas priklauso nuo stuburo konstrukcijos. Pagrindinėje įrangos patalpoje dažnai naudojamas stovo tvirtinimo rėmas, o grindų paskirstymo taškuose naudojami sieniniai rėmai. Visame-daugiame pastatų miestelyje ODF užbaigia pagrindinius pluoštus ir užtikrina švarų pastatų, jungiklių ir įrangos patalpų sujungimo tašką.

Pramoniniai ir valdymo spintų tinklai

Pramoniniai tinklai remiasi DIN bėgelių rėmais arba kompaktiškais sieniniais tvirtinimo elementais. Rėmas turi tilpti į valdymo spintą, apsaugoti pluoštus nuo mechaninio įtempimo ir leisti technikai pasiekti jungtis neliečiant elektros laidų, atsižvelgiant į vibraciją, dulkes, korpuso temperatūrą ir įtempių mažinimą.

ODF ir pluošto pataisos skydas ir pluošto paskirstymo dėžė

Pirkėjai dažnai painioja šiuos tris dalykus, nes visi jie valdo šviesolaidinius ryšius, tačiau jie nėra tas pats dalykas. ODF paprastai yra pats išsamiausias įrenginys, jungiantis adapterio plokštes, sujungimo padėklus, kabelių nukreipimą, laisvą laikymą ir apsaugą. Skaidulinės plokštės yra labiau orientuotos į jungties pataisymą stovo viduje, nors kai kuriuose yra sujungimo padėklai. Šviesolaidžio paskirstymo dėžutė paprastai yra mažesnė ir yra arčiau galutinių vartotojų, FTTH pastatuose, grindų taškuose arba lauko prieigose.

Trumpas būdas apsispręsti: naudokite ODF, kai reikia struktūrinio užbaigimo, sujungimo, pataisymo ir valdymo kartu; naudokite pataisų skydelį, kai daugiausiai reikia stelažų{0}}pataisymo šalia aktyvios įrangos; ir naudokite paskirstymo dėžutę, kai jums reikia kompaktiško platinimo arti vartotojų. Kadangi tiekėjų ir rinkų pavadinimai skiriasi, įvertinkite tikrąją struktūrą, pajėgumą ir funkciją, o ne etiketę duomenų lape. Šis gilesnis žvilgsnis įskirtumai tarp ODF ir skaidulinės plokštėsverta perskaityti, jei riba vis dar neaiški.

Dažnos klaidos renkantis ODF

Pasirinkimas tik pagal uostų skaičių

Uostų skaičius yra svarbus, bet vien jo nepakanka. Sujungimo talpa, kabelio įvadas, adapterio formatas, priežiūros vieta ir išplėtimo erdvė lemia, ar rėmas iš tikrųjų veiks vietoje.

Būsimos plėtros ignoravimas

Mažos{0}}kainos kadras be laisvos talpos tampa brangus, kai tik plečiasi tinklas. Planuokite skaidulų augimą prieš galutinį atranką, o ne po jo.

Vidinio ODF naudojimas lauke

Vidiniai rėmai nėra skirti lietui, dulkėms ir ilgalaikiam lauko poveikiui. Įrenginiams lauke reikia tinkamai užsandarinto gaubto su tinkamu IP reitingu ir riebokšlių konstrukcija.

Jungčių tipų maišymas neplanuojant

SC, LC, FC, APC ir UPC parinktys turi būti suderintos su pataisų laidais, kojelėmis ir aktyvia įranga. Netinkamas derinys apsunkina montavimą, o netinkamo poliravimo atveju pablogina optines charakteristikas.

Pamiršus prieigą prie priežiūros

Ant popieriaus kompaktiškai atrodantį rėmą gali būti sunku prižiūrėti, kai jis prijungtas. Įsitikinkite, kad po įdiegimo technikai gali saugiai pasiekti adapterius, sujungimo padėklus ir maršruto vietas.

Dažnai užduodami klausimai

Išvada

Pagrindiniai optinio skirstomojo rėmo tipai yra stovas, sieninis, lauko, DIN bėgis, PLC skirstytuvas ir didelio{0}}tankio modulinis, o tinkamas pasirinkimas priklauso nuo skaidulų skaičiaus, įrengimo vietos, aplinkos, jungties ir poliravimo tipo, sujungimo dėklo talpos, kabelių vedimo ir būsimo išplėtimo. Mažai patalpų svetainei gali prireikti tik sieninio rėmo; telekomunikacijų kambariuose ir duomenų centruose paprastai reikia montuoti ant stovo arba didelio -tankio rėmelių; FTTH ir PON tinkluose dažnai naudojami lauko ir PLC skirstytuvo rėmeliai; o pramonines spinteles puikiai aptarnauja DIN bėgių rėmai. Prieš pasirinkdami, paruoškite išsamią projekto informaciją naudodami aukščiau pateiktą kontrolinį sąrašą, o praktišką, patikimą ir lengvai prižiūrimą rėmą bus daug lengviau nurodyti.
