Single Mode vs Multimode Fiber: 2026 Complete Guide

Praėjusį mėnesį mūsų pardavimų komanda Evolux sulaukė skubaus skambučio iš logistikos įmonės Naujajame Džersyje. Jie ką tik baigė skausmingą-ir brangią- pluošto pasirinkimo pamoką. Naujajame 50 000 kv. pėdų sandėlyje jie įrengė OM3 daugiamodius pataisų laidus ir košeles, tik po šešių mėnesių sužinojo, kad jų WMS pardavėjas reikalauja 10 km nuorodų į įmonės duomenų centrą. Pataisymas? Nuplėškite 47 000 USD vertės laidus,{11}}įskaitant šimtus LC jungčių, SC adapterių ir iš anksto{12}}užbaigtų pataisų laidų{13}}ir pradėti nuo vieno režimo.

Šis vadovas yra tam, kad nepadarytumėte tos pačios klaidos.

Įmonėje „Evolux Fiber“, kuri 12+ metus gamina šviesolaidines jungtis, papildomus laidus ir ryšio sprendimus 50+ šalių, matėme, kad šis scenarijus įgyvendinamas daugybę kartų. Tiesa ta, kad renkantis tarp vieno režimo ir daugiamodio šviesolaidžio reikia ne tik kabelio-, tai ir suprasti, kaip jūsų pasirinkimas paveiks kiekvieną optinio ryšio komponentą: jungtis, adapterius, jungtis, pataisymo laidus ir skirstytuvus.

30 sekundžių atsakymas (skubantiems)

Vis dar skaitai? Gerai. Eikime giliau.

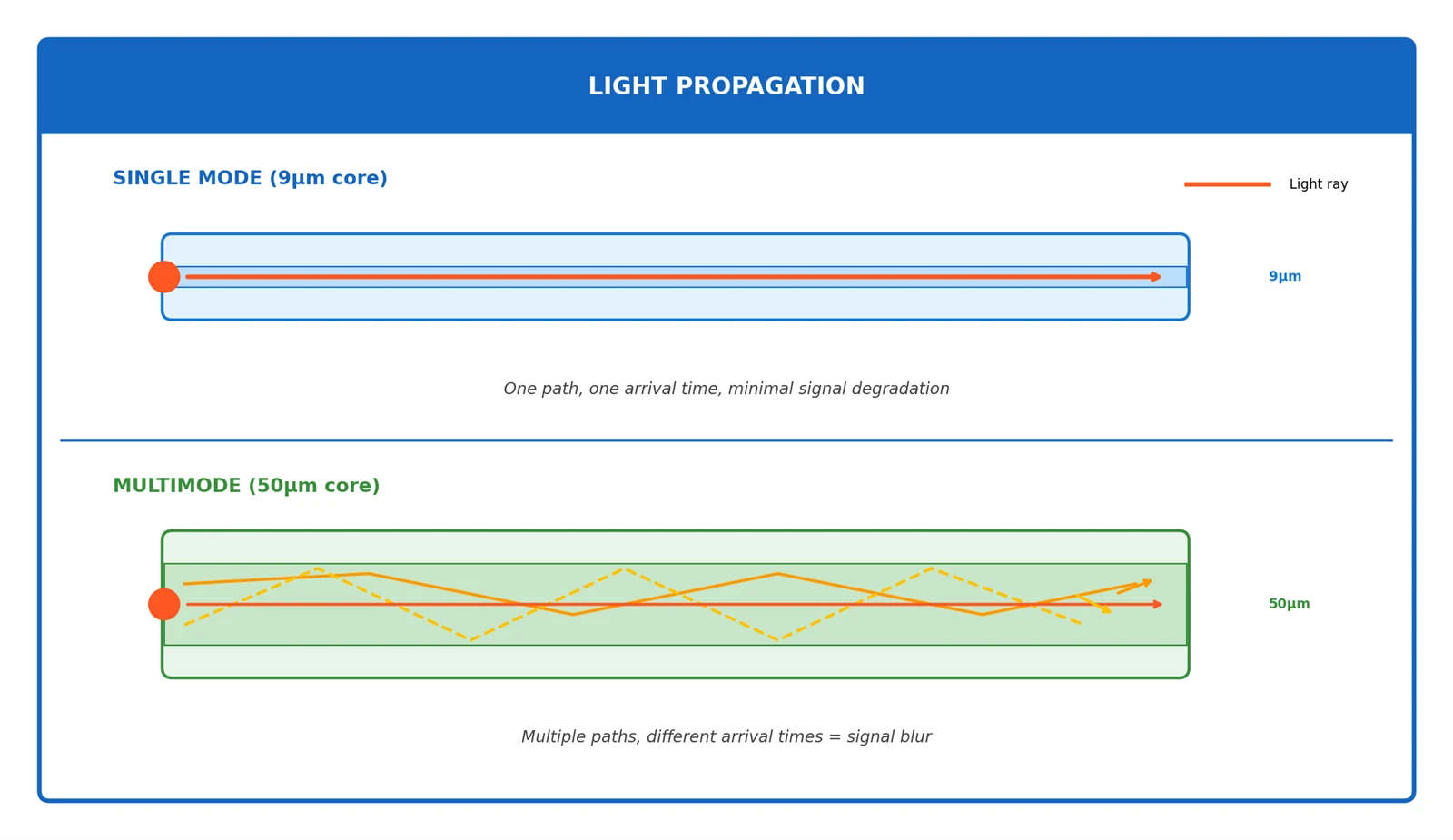

Esminio skirtumo supratimas

Štai analogija, kuri iš tikrųjų veikia:

Vieno režimo pluoštas yra kaip snaiperio šautuvas-vienas tikslus spindulys, keliauja toli, reikalauja tikslios optikos. 9 µm šerdis (apie 1/10 žmogaus plauko pločio) leidžia tik vieną šviesos kelią, pašalinant „aidus“, kurie blogina signalus per atstumą.

Daugiamodis pluoštas yra kaip šautuvas-kelios granulės (šviesos režimai) išsklaidytos, veiksmingos iš arti, lengviau nukreipti. 50 µm arba 62,5 µm šerdis leidžia šviesai atšokti šimtais skirtingų takų, o tai tinka trumpiems atstumams, tačiau didėjant atstumui atsiranda laiko problemų (modalinė sklaida).

Tai ne tik akademinė,{0}}bet tiesioginė įtakoja, kiek toli ir kokiu greičiu gali nukeliauti signalas.

Kaip pluošto tipas veikia jūsų jungties pasirinkimą

Štai ko daugumoje vadovų jums nepasakoma: vieno režimo ir daugiamodės skaidulos naudoja fiziškai identiškas jungtis,{0}}tačiau našumo reikalavimai yra visiškai skirtingi.

Jungčių suderinamumo matrica

Kritinė įžvalga:Nors jungtys atrodo identiškos, reikia vieno režimo jungčiųgriežtesnės tolerancijos. Jungtis su 0,3 dB įterpimo praradimu yra priimtina naudojant kelių režimų režimą, bet gali sukelti nuorodos gedimus tolimojo-vieno režimo programose.

Lenkų tipai: APC vs UPC

Evolux patarimas:Niekada nesujunkite APC jungčių su UPC jungtimis{0}}kampinis antgalis sugadins abu galus ir sukels didelį signalo praradimą. MūsųLC APC jungtyspasižymi tikslumu 8 laipsnių kampu poliravimui, kad būtų maksimalus grąžinimo nuostolis.

Patch laido pasirinkimas pagal pluošto tipą

Užsakant šviesolaidinius laidus, šviesolaidžio tipas lemia viską:

„Evolux“ produktų dėmesio centre:Mūsųvieno režimo ir kelių režimų pataisų laidaiyra nuo 0,3 m iki 500 m ilgio, su dvipusio, vienpusio, šarvuotomis ir uniboot konfigūracijomis. Prieš išsiunčiant, visi pataisų laidai yra 100% optiškai išbandomi.

Specifikacijos, kurios iš tikrųjų yra svarbios

Šerdis ir apvalkalas: fizinis pagrindas

Kodėl tai svarbu:Tas mažytis 9 µm vieno režimo branduolys yra ir palaima, ir prakeiksmas. Tam reikalingas tikslus lazerinis-lygiavimas sujungimo ir sujungimo metu (padidina įrengimo išlaidas), tačiau tai praktiškai pašalina modalinę sklaidą.

Slopinimas: signalo praradimas per kilometrą

Išsinešimas:Vieno režimo, esant 1550 nm, praranda tik 0,22 dB vienam kilometrui,{2}}tai apytiksliai14 kartų mažiaunei daugiamodis esant 850 nm. Nubėgus daugiau nei 10 km, toks skirtumas tarp tinkamo signalo ir statinio.

Pralaidumas: greičio riba

Štai ko pardavėjai jums nesako:OM5 „28000 MHz·km“ skamba įspūdingai, tačiau tai svarbu tik SWDM (trumpojo bangos ilgio padalijimo tankinimo) programoms. Standartinės SR4 optikos atveju OM5 veikia taip pat, kaip ir OM4.

MPO/MTP: didelio{0}}tankio žaidimų keitiklis

Duomenų centruose, kuriuose veikia 40G, 100G arba 400G, jungties pasirinkimas dažnai yra svarbesnis nei pluošto tipas. MPO/MTP jungtys įgalina lygiagrečią optiką, kuri tiesiog neįmanoma naudojant tradicines LC/SC jungtis.

Vieno režimo ir kelių režimų režimas MPO / MTP programose

Kompromisas{0}}aiškus:

Vieno režimonaudoja mažiau skaidulų, bet brangesni siųstuvai-imtuvai

Daugiarežimasnaudoja daugiau skaidulų, bet pigesnius VCSEL{0}}pagrįstus siųstuvus-imtuvus

MPO/MTP poliškumas ir lytis

Štai kur daugelis diegimų sugenda:

„Evolux“ patirtis:MūsųMTP/MPO pataisų laidaiyra 8, 12 ir 24{4}}pluošto konfigūracijos su A, B arba C tipo poliškumu. Taip pat siūlome MTP{5}}į LC pertraukimo laidus, skirtus perėjimui tarp lygiagrečių ir dvipusių jungčių.

Tikroji{0}}pasaulio matrica

Čia guma susitinka kelyje. Sudariau tikrus išbandytus atstumus, o ne tik specifikacijų lapų numerius:

Ethernet standartų atstumo palyginimas

*Reikalingas režimo kondicionavimo pataisos kabelis

Kritinė įžvalga:Atkreipkite dėmesį, kaip kelių režimų atstumai smarkiai sumažėja, kai greitis didėja. Esant 25G, OM3 maksimalus atstumas yra tik 70 metrų,{4}}to vos užtenka vienai stelažų eilei dideliame duomenų centre.

Sąnaudų lygtis: ji sudėtingesnė, nei manote

Siųstuvo-imtuvo kainodara (Q{0}}, suderinami moduliai)

40G anomalija:Kodėl 40G vieno režimo 8 kartus brangesnis? Jis naudoja keturis lazerio bangos ilgius (LR4=4 x 1310 nm CWDM), o daugiamodis SR4 naudoja keturis lygiagrečius pluoštus su pigiais VCSEL. Tai miela vieta, kur daugiarežimas absoliučiai laimi dėl išlaidų.

Bendros nuosavybės išlaidos: 10 metų peržiūra

Leiskite pasidalinti tikru 2024 m. projekto skaičiavimu:

Scenarijus:500 mazgų duomenų centras, vidutinis ryšio atstumas 150 m, planuojama 10 G šiandien, 100 G po 5 metų

„Palaukite, kelių režimų režimas laimi 185 000 USD?

Ne taip greitai. Štai kas nutinka, kai pratęsiame iki 15 metų ir pridedame 400 G:

Siužeto posūkis:Net ir sujungus pakartotinį laidą, šiame scenarijuje vis tiek laimi kelių režimų režimas. Tačiau-ir tai labai svarbu,-kai jūsų 400G nuorodos viršija 100 m, vieno režimo naudojimas tampa privalomas, neatsižvelgiant į ankstesnes investicijas.

Mano sąžininga rekomendacija dėl išlaidų

„Jei kuriate infrastruktūrą, kuri turi trukti ilgiau nei 2030 m., vieno režimo įmoka yra draudimas, o ne išlaidos.

Tinklo pramonė aiškiai juda prie vieno režimo. „Intel“ silicio fotonika, „Broadcom“ 800G planas ir hiperskalerinės architektūros teikia pirmenybę vienam režimui. OM5 turėjo išplėsti kelių režimų svarbą, tačiau jo priėmimas buvo drungnas.

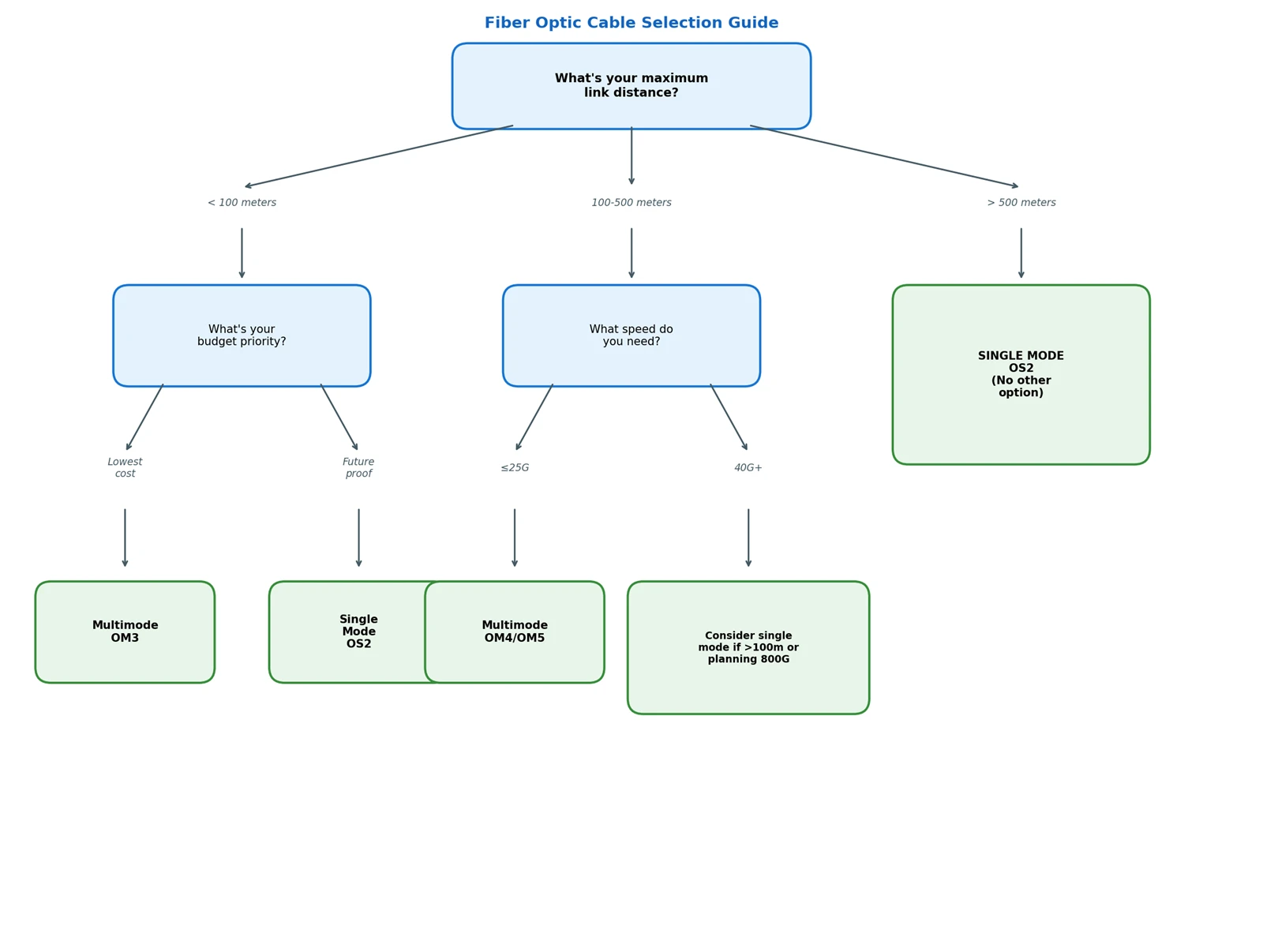

Sprendimo sistema: praktinė schema

Realaus{0}}pasaulio atvejų studijos

Atvejis: E{0}}Commerce Fulfillment Center (Phoenix, AZ)

Iššūkis:200 000 kv. pėdų patalpa, 3,000+ daiktų interneto įrenginiai, 40G stuburas, ekstremalūs temperatūros svyravimai (sandėlio skyriai svyruoja nuo -20 laipsnių šaldiklio iki 45 laipsnių pakrovimo dokų)

Pradinis planas:OM4 daugiafunkcis visame pasaulyje

Kas atsitiko:Vasaros temperatūra -klimatas-nekontroliuojamose srityse sukėlė netikėtą signalo pablogėjimą. Didesnis kelių režimų slopinimas kartu su šilumos-sukeltas jungties išsiplėtimas sukėlė periodinius gedimus.

Sprendimas:Hibridinis diegimas-OM4, skirtas klimato-valdomų duomenų kambario sujungimams, vieno režimo visoms nuorodoms, einančioms per temperatūros-kintamas zonas.

Pamoka: Temperatūros tolerancija yra svarbi. Vieno režimo mažesnis slopinimas suteikia daugiau atsargų aplinkos poveikiui.

FTTH ir PON tinklai: kur dominuoja vienas režimas

Diegiant „Fiber{0}}to-Home“ (FTTH) vieno režimo šviesolaidis yratik praktiškas pasirinkimas. Štai kodėl ir kaip PLC skirstytuvai daro jį ekonomišką:

Kodėl FTTH turi būti vieno režimo

PLC skirstytuvo pasirinkimo vadovas

PLC (Planar Lightwave Circuit) skirstytuvai padalija optinius signalus, kad aptarnautų kelis abonentus iš vieno pluošto:

Formos koeficiento parinktys:

Plikas pluoštas- Skirta sujungimo padėklams gatvės spintelėse

Mini modulis- Kompaktiškas, skirtas gnybtų dėžutėms

ABS dėžė- Tvirtas, skirtas platinti lauke

LGX kasetė- Stovas-, skirtas centriniams biurams

Tvirtinimas ant stovo (1U/2U)- Didelio-tankio ODF integravimas

Evolux sprendimas:MūsųPLC skirstytuvaiatramos santykis nuo 1:2 iki 1:64 ir puikus vienodumas (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Atvejis: Hospital Campus Network (Bostonas, MA)

Iššūkis:Pagrindiniai ligoninės + 4 palydoviniai pastatai, atstumai nuo 200 m iki 2,3 km, HIPAA atitikimas, reikalaujantis tinklo segmentavimo, 10G šiandien su 100G planuojama PACS vaizdavimui

Sprendimas:Vieno režimo OS2 visoms pastatų{1}}nuorodoms, OM4 pastatuose

Pagrindinė įžvalga:CTO man pasakė: "Mes įkainojome daugiamodį ilgiausią pastato jungtį – 400 m. Tai veikė. Tada teisininkai mums priminė, kad pacientų duomenų nuorodoms reikalingi pertekliniai keliai. Mūsų atsarginis maršrutas per stovėjimo konstrukciją buvo 600 m. Vienintelis atsakymas buvo vienas režimas."

Pamoka: Visada susirašykite perteklinius kelius, o ne tik pirminius maršrutus.

Byla: Financial Trading Floor (Čikaga, IL)

Iššūkis:Itin maži delsos reikalavimai (-<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Stebinantis pasirinkimas:OM4 daugiafunkcis režimas

Samprotavimas:50 m atstumu daugiamodžių siųstuvų-imtuvų VCSEL lazeriai iš tikrųjų turi greitesnį kilimo laiką nei vieno režimo DFB lazeriai. Delsos skirtumas yra nanosekundės, bet prekiaujant aukštu-dažniu nanosekundės yra pinigai.

Pamoka: Latencijos optimizavimas kartais teikia pirmenybę kelių režimams labai trumpoms, labai greitoms nuorodoms.

2026 m. technologijų tendencijos, kurias turėtumėte žinoti

800 G ir daugiau kilimas

IEEE 802.3df standartas (ratifikuotas 2024 m.) pristato:

800 GBASE-SR8:Daugiamodis, 8 juostos x 100G, maks. 50m ant OM4

800 GBASE-DR8:Vieno režimo, 8 x 100G, 500 m pasiekiamumas

Atkreipkite dėmesį, kad kelių režimų bauda už atstumą mokama esant 800 G-tik 50 metrų. Didesnio masto duomenų centrams, kurių eilučių ilgis viršija 30 m, tai beveik nepalieka jokios atsargos.

Bendra{0}}paketuota optika (CPO) ir silicio fotonika

„Intel“, „Broadcom“ ir AMD renkasi silicio fotoniką{0}}, kuri iš esmės yra vieno režimo technologija. CPO integruoja optinius siųstuvus-imtuvus tiesiai į jungiklio ASIC, o ankstyvieji diegimai (numatomas 2026–2027 m.) yra išskirtinai vieno režimo.

Ką tai reiškia:Naujos kartos tinklo aparatinė įranga bus optimizuota vieno režimo veikimui. Daugiarūšis režimas neišnyksta, tačiau investicijos į jo tobulinimą gerokai sulėtėjo.

Lenk{0}}nejautrus pluoštas

Abu pluošto tipai dabar turi nejautrus lenkimui{0}}nejautrius variantus (ITU-T G.657 vieno režimui, OM4-BI daugiamodiui). Jie toleruoja griežtesnius lenkimo spindulius neprarandant signalo,{6}}svarbu taikant didelio tankio pataisymo aplinką.

Rekomendacija:Naujiems diegimams visada nurodykite lenkimo{0}}nejautrią skaidulą. Išlaidų priemoka yra nereikšminga (<5%), and it dramatically simplifies cable management.

Dažnos klaidos, kurių reikia vengti

1 klaida: pluošto tipų maišymas be režimo kondicionavimo

Problema:Kažkas prijungia vieno režimo siųstuvą-imtuvą prie daugiamodės skaidulos (arba atvirkščiai), tikėdamasis, kad jis „tiesiog veiks“.

Kas iš tikrųjų nutinka:Naudojant 1G su 1000BASE-LX optika ir režimo kondicionavimo pataisos kabeliu, tai gali veikti iki 550 m. Esant 10G ir daugiau, jis visai neveikia. Modalinis neatitikimas sukelia didelį signalo pablogėjimą.

Taisyklė:Niekada nemaišykite pluošto tipų be aiškaus inžinerinio pagrindimo ir tinkamo kondicionavimo kabelių.

2 klaida: jungties kokybės nepaisymas

Problema:Pigių jungčių naudojimas arba netinkama valymo praktika.

Matematika:Viena nešvari jungtis gali sukelti 1–3 dB nuostolių. Naudojant 300 m OM4 jungtį, esant 100 G, bendras nuostolių biudžetas yra tik apie 2,6 dB. Viena bloga jungtis ir jūs viršysite biudžetą.

Taisyklė:Investuokite į kokybiškas jungtis, prieš kiekvieną prijungimą išvalykite, apžiūrėkite šviesolaidžiu.

Pigtailų vaidmuo skaidulų nutraukime

Įrengiant nuolatinę šviesolaidinę infrastruktūrą,košėsyra tiltas tarp neapdoroto kabelio ir prijungtos įrangos:

Kodėl košės yra svarbios:Gamykloje{0}}užbaigtos košės turi garantuotą optinį našumą (paprastai<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Evolux produktų linija:Mūsųšviesolaidinės košėsyra LC, SC, FC ir ST konfigūracijos su OS2 vieno režimo arba OM1-OM5 daugiamodės skaidulos. Galimi 0,9 mm storio buferio arba 12/24 pluošto juostelių formatai, ilgiai nuo 0,5 m iki 5 m.

Pramonės-Specialus pluošto pasirinkimas

Įvairios pramonės šakos turi unikalių reikalavimų, turinčių įtakos vieno režimo, palyginti su kelių režimų sprendimams:

Telekomunikacijos ir IPT

„Evolux Telecom“ sprendimai:Aptarnaujame 50+ telekomunikacijų operatorius visame pasaulyje su FTTH komponentais, įskaitant iš anksto-prijungiamus nuleidžiamus laidus, 1:32 LGX skirstytuvus ir sienines-tvirtintas gnybtų dėžutes.

Duomenų centrai

„Evolux“ duomenų centro sprendimai:Mūsų MTP / MPO magistraliniai kabeliai ir išjungimo mazgai yra skirti 40G / 100G / 400G lygiagrečiai optikai su ypač mažu įterpimo nuostoliu (<0.35dB per connector).

5G tinklai

Evolux 5G sprendimai:Mūsų pramoniniai{0}}lauko pataisiniai kabeliai pasižymi IP67/IP68 hidroizoliacija, UV-atspariomis striukėmis ir darbo temperatūra nuo -40 laipsnių iki +85 laipsnių.

Sveikatos priežiūra ir medicininis vaizdavimas

Ypatingas dėmesys:Ligoninėms reikalingas EMI{0}}imuninis kabelis MRT rinkiniams ir chirurginei robotikai.

Išmanieji miestai ir pramoninis daiktų internetas

3 klaida: Pamiršus apie pataisų skydelio tankį

Problema:Pluošto planavimas vyksta neatsižvelgiant į pataisų skydelio apribojimus.

Realybė:Vieno režimo LC jungtys ir daugiamodės LC jungtys yra fiziškai identiškos. Tačiau vieno režimo mažesnis branduolys reikalauja didesnių tolerancijos didelio-tankio plokščių skydams. Biudžetas 15-20% didesnis už vieno režimo skydų infrastruktūrą.

4 klaida: per daug-nurodytas daugiafunkcis režimas

Problema:Įdiegti OM5 "tik tuo atveju", kai užtektų OM4.

Realybė:OM5 pranašumai pasireiškia tik naudojant SWDM4 siųstuvus-imtuvus. Jei naudojate standartinę SR4/SR8 optiką, OM5 ir OM4 veikia vienodai. Sutaupykite 25 % išlaidų, nebent turite konkrečių SWDM planų.

Dažnai užduodami klausimai

Kl.: Ar galiu ateityje{0}}tvirtinti įdiegdamas abiejų tipų pluoštus?

A:Taip, ir daugelis įmonių daro būtent tai,{0}}tai vadinama „hibridine“ arba „lygiagrečia“ infrastruktūra. Paleiskite vieną režimą pagrindiniam / aukštyn ir daugiafunkciam prieigos sluoksniui. Tiesiog laikykitės griežtų dokumentų ir spalvų kodavimo.

Kl.: Mano pardavėjas sako, kad kelių režimų režimas yra „pakankamai geras“ 400 G. Ar jie teisūs?

A:Techniškai taip, bet su išlygomis. 400GBASE-SR8 veikia su OM4 iki 100 m. Tačiau tam reikia 16 skaidulų (8 TX + 8 RX), palyginti su 2 vieno režimo skaidulomis 400 GBASE-DR4. Prieš priimdami sprendimą, įvertinkite MTP-16 ir LC dvipusės infrastruktūros kainą.

K: O kaip su šviesolaidžiu darbalaukyje? Kokio tipo?

A:Daugumoje biuro aplinkų, esančių žemiau 100 m, daugiamodis OM3 siūlo geriausią ekonomiškumą. Išimtis: jei esate miestelio aplinkoje, kur darbalaukio nuorodos gali būti kaupiamos dideliais atstumais, vieno režimo architektūra supaprastinama.

Kl.: Ar sunkiau užbaigti vieno režimo darbą lauke?

A:Taip istoriškai buvo. Šiuolaikinės iš anksto-poliruotos jungtys ir lydymosi sujungikliai iš esmės pašalino šį spragą. Lauko užbaigimas prideda apie 10–15 % laiko ir sąnaudų priemokos už vieno režimą, palyginti su kelių režimų režimu. Nuolatinei infrastruktūrai tai yra nereikšminga.

K: Esame nedidelė įmonė, turinti 5 asmenų serverių kambarį. Ar tai yra svarbu?

A:Sąžiningai? Tikriausiai ne. Siųstuvams imtuvams naudokite nedidelius jungiklius, pirkite atitinkamą skaidulą ir per daug neapgalvokite. Šis vadovas skirtas infrastruktūrai, kuri turi trukti dešimtmetį ir gerokai išplėsti.

Mano asmeninės rekomendacijos 2026 m

Po to, kas išdėstyta aukščiau, štai mano sąžiningas požiūris:

Duomenų centrams (bet kokio dydžio)

Norėdami sujungti stuburą/lapus, pereikite prie vieno režimo.400G/800G planas dominuoja vieno režimo. Sumokėkite siųstuvo-imtuvo priemoką dabar arba sumokėkite perjungimo mokestį vėliau.

Įmonės miesteliui

Vieno režimo, skirto statyti{0}}į-pastatą, kelių režimų OM4 pastatų viduje.Šis hibridinis metodas suderina išlaidas ir būsimą{0}}pasitikimą.

Pramoninei / atšiaurioms aplinkoms

Vieno režimo, visada.Mažesnis slopinimas užtikrina temperatūros svyravimus, vibraciją ir jungties užteršimą.

Namų laboratorijoms ir smulkiajam verslui

Kas pigiausia ir atitinka jūsų įrangą.Šiuo mastu techniniai skirtumai nepateisina optimizavimo pastangų.

Tai ne apie pluoštą, o apie išsamų sprendimą

Vieno režimo ir kelių režimų diskusijos dažnai įrėmintos kaip „kuris yra geresnis“-bet tai neteisingas klausimas.Teisingas klausimas yra „kokio pilno pluošto ryšio sprendimo reikia mano programai?

„Evolux Fiber“ sužinojome, kad sėkmingas diegimas priklauso nuo:

Tinkamo pluošto tipo pasirinkimasjūsų atstumo ir pralaidumo poreikiams

Atitinkamos jungtys ir adapteriaijūsų įrangai ir aplinkai

Nurodykite tinkamus poliravimo tipus(APC prieš UPC) jūsų programai

Tinkamų laidų ir kojelių pasirinkimassu patikrintu optiniu veikimu

Būsimų atnaujinimų planavimasbe brangių per{0}}laidų

Vieno režimo fizika yra viena: mažesni nuostoliai, neribotas pralaidumo potencialas ir pramonės pagreitis. Multimode pasižymi ekonomiškumu: pigesni siųstuvai-imtuvai, paprastesnis montavimas ir dešimtmečius įrodytas patikimumas nedideliais atstumais.

Geriausi tinklo architektai nesirenka pusių,{0}}jie pasirenka tinkamai kiekvienam infrastruktūros segmentui, o kokybiški komponentai netaps silpnąja grandimi.
